NÁVOD K OBSLUZE BFFsg 4001 Performance LIEBHERR

1 Celkový pohled na přístroj.... 3

1.1 Rozsah dodávky.... 3
1.2 Přehled spotřebičů a vybavení...... 3
1.3 Speciální výbava.... 3
1.4 Oblast použití přístroje.... 3
1.5 Emise hluku prístroje.... 4
1.6 Shoda....4
1.7 Látky SVHC v souladu s nařízením REACH...... 4
1.8 Databáze EPREL.... 4

2 Všeobecné bezpečnostní pokyny......

3 Princip funkce displeje Touch....6

3.1 Navigace a vysvětlení symbolů.... 6
3.2 Menu....7
3.3 Klidový režim.... 7

4 Uvedení do provozu....7

4.1 Podmínky instalace....7

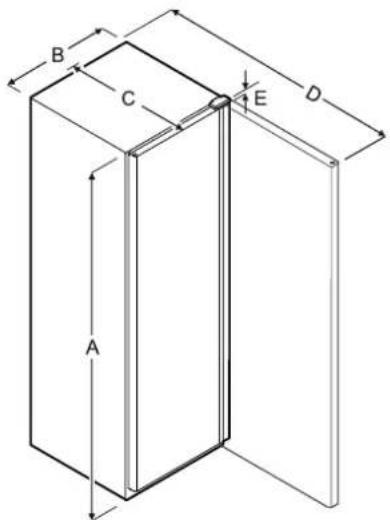

4.2 Rozměry spotřebiče.... 8
4.3 Přeprava spotřebiče.... 8
4.4 Vybalení spotřebiče.... 8
4.5 Odstranění přepravní pojistky.... 8

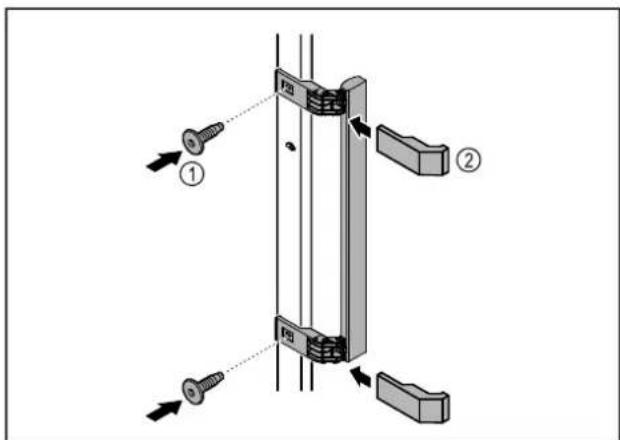

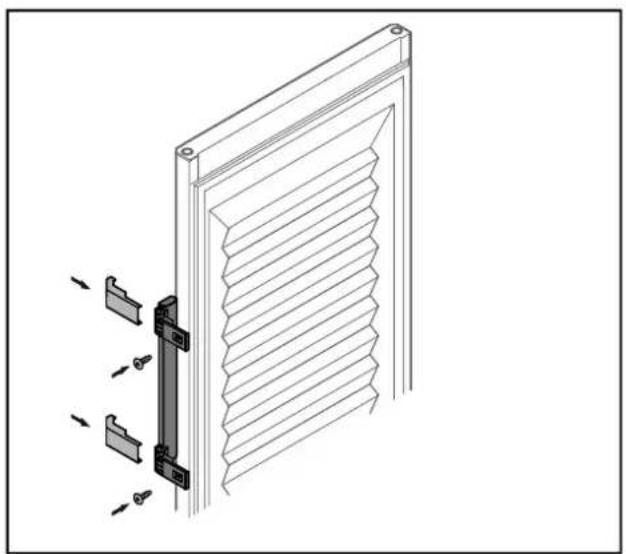

4.6 Montáž dveřního madla.... 9
4.7 Instalace spotřebiče.... 9
4.8 Vyrovnání spotřebiče.... 9
4.9 Instalace více spotřebičů 9
4.10 Po instalaci.... 10

4.11 Likvidace obalu.... 10

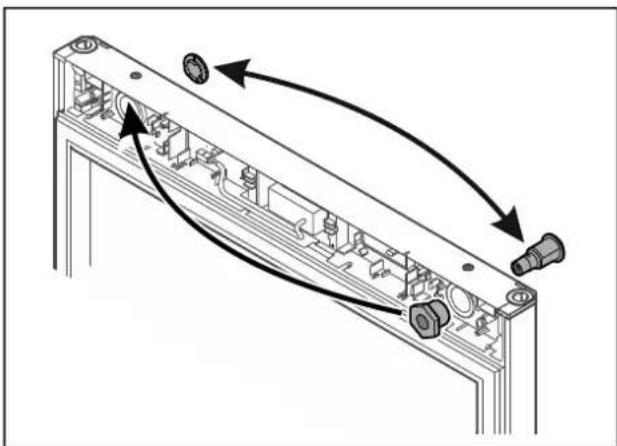

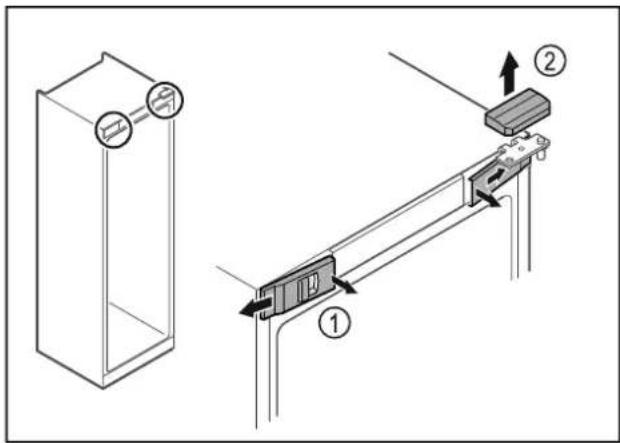

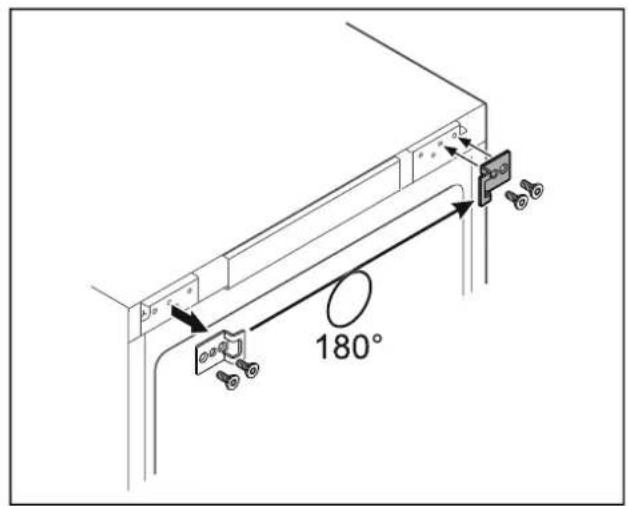

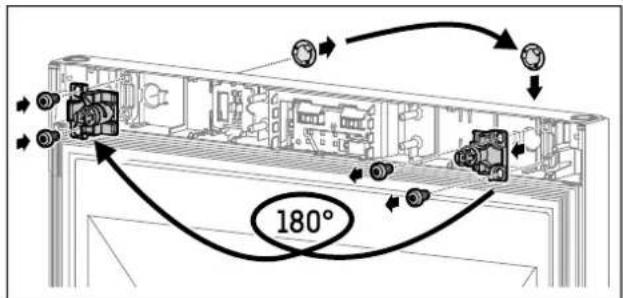

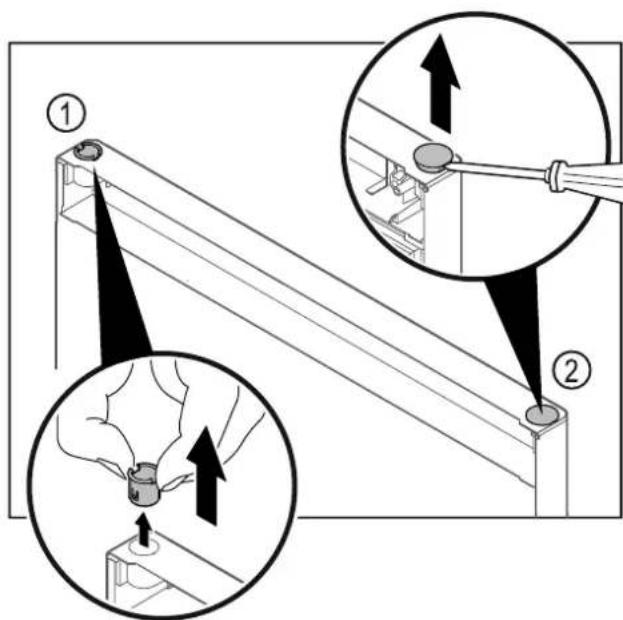

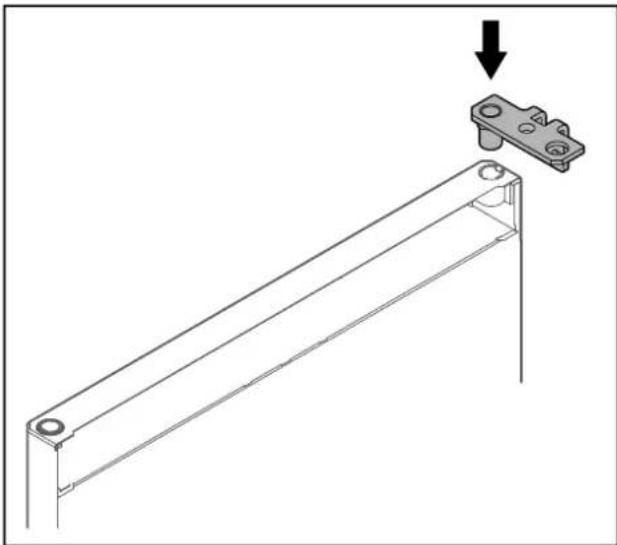

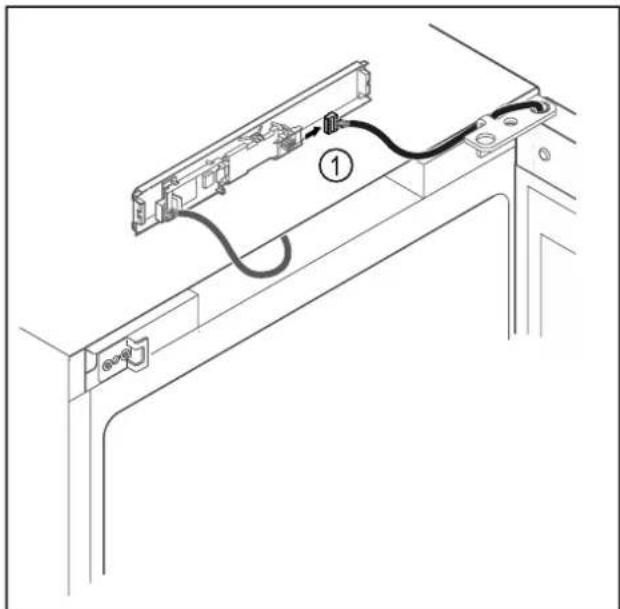

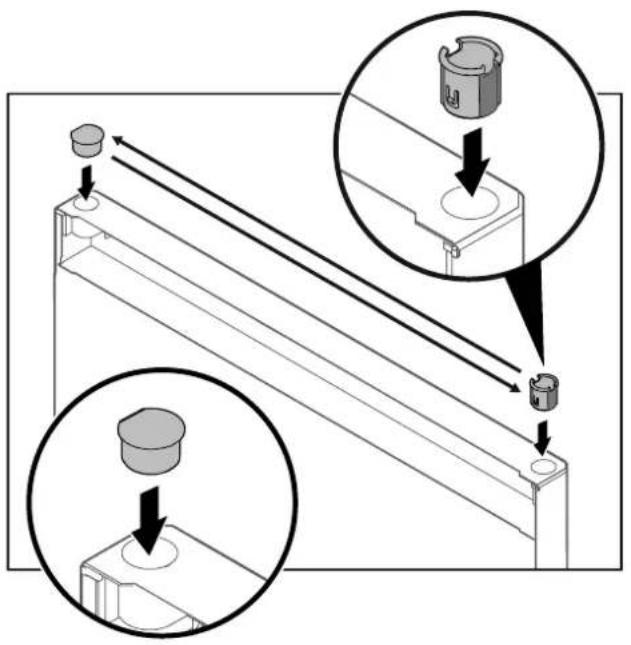

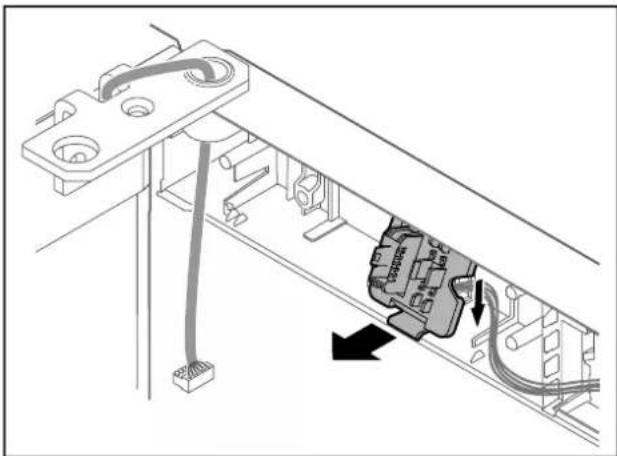

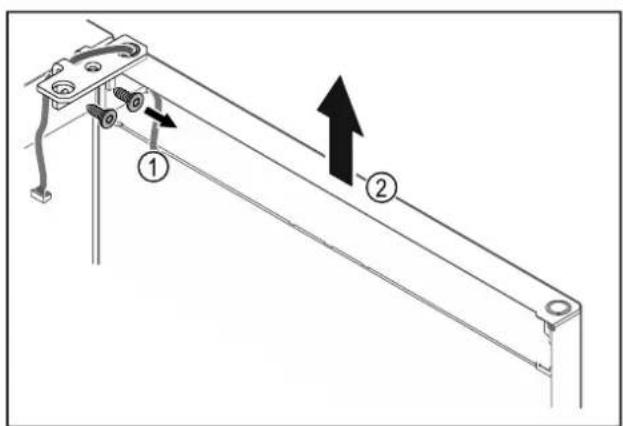

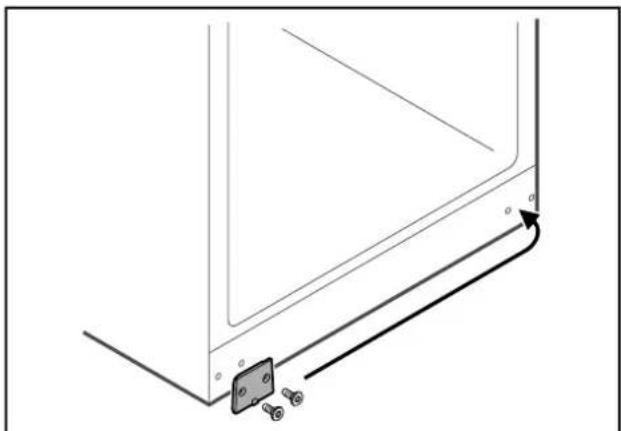

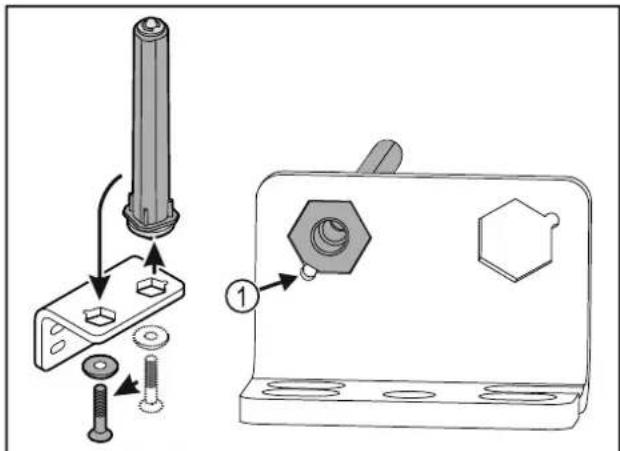

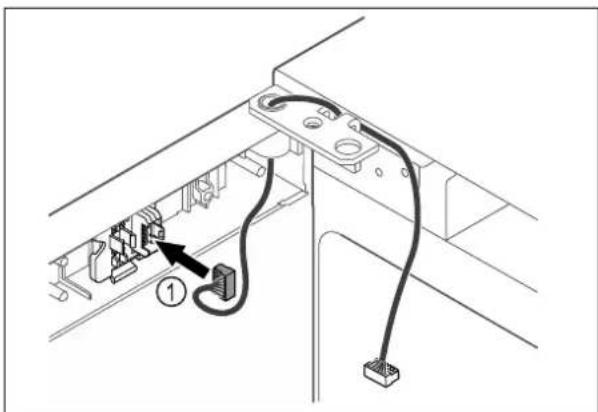

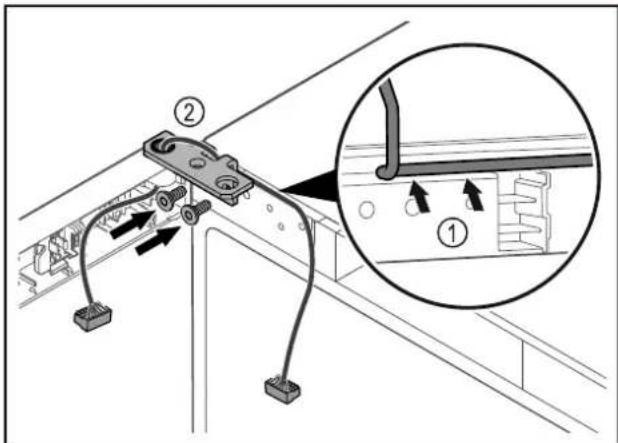

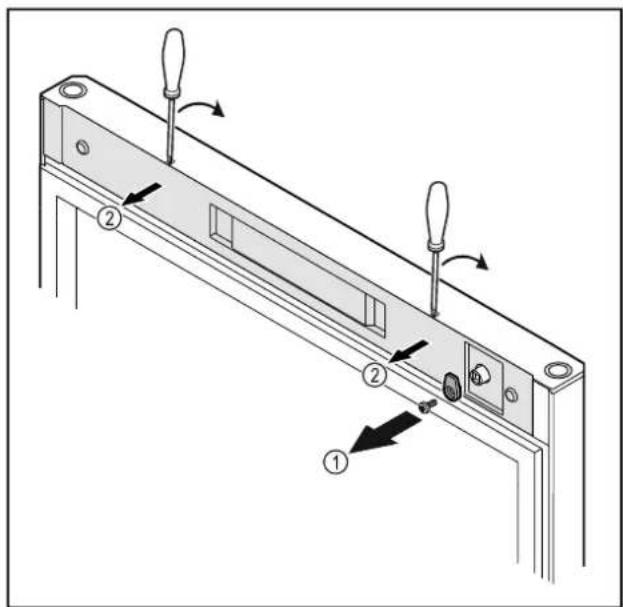

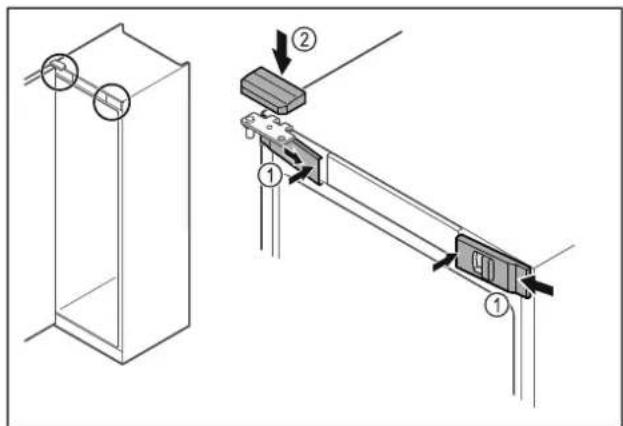

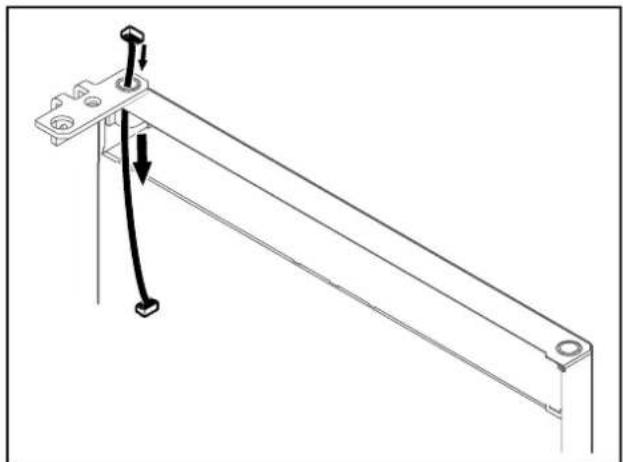

4.12 Změna dveřního dorazu.... 10

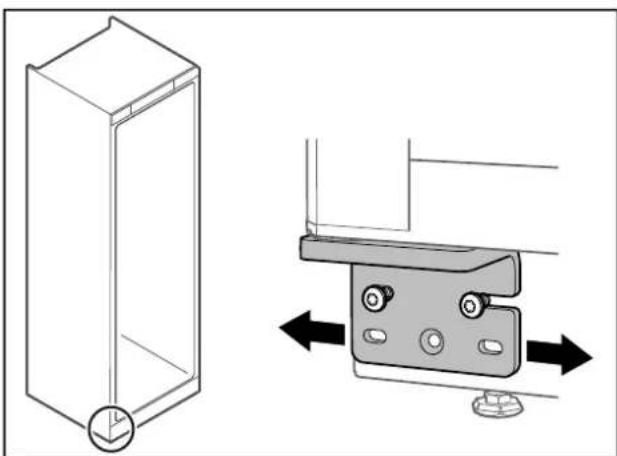

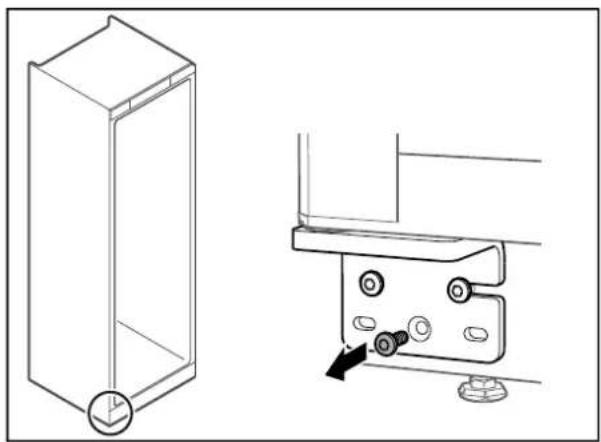

4.13 Vyrovnání dvířek.... 17
4.14 Připojení spotřebiče k elektrickému napájení..... 17

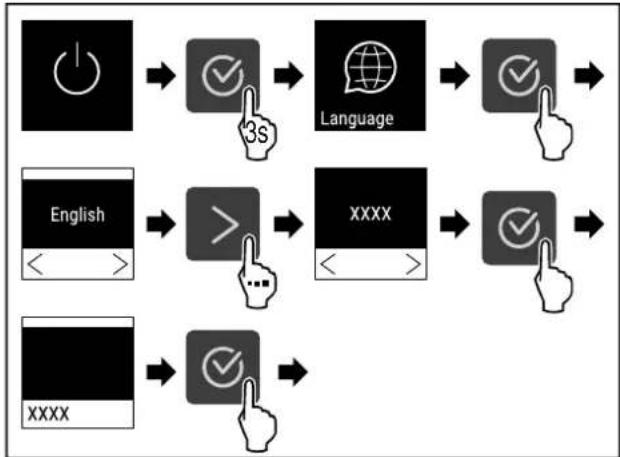

4.15 Zapnutí spotřebiče (první uvedení do provozu)..... 18

5 Uskladnění......

5.1 Pokyny ke skladování.... 18
5.2 Doba skladování.... 18

6 Obsluha.... 19

6.1 Ovládací a indikační prvky.... 19
6.1.1 Stavová obrazovka....19
6.1.2 Symboly indikace.... 19
6.1.3 Akustické signály....19
6.2 Funkce spotřebiče.... 19
6.2.1 Poznámky k funkcím spotřebiče....19
6.2.2 Zapnutí a vypnutí spotřebiče .....20

6.2.3 Teplota 20

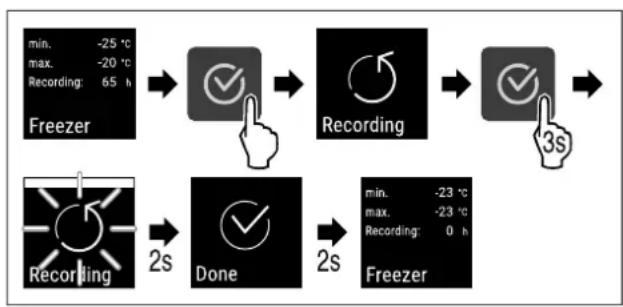

6.2.4 Záznam teplot 20
6.2.5 SuperFrost 21

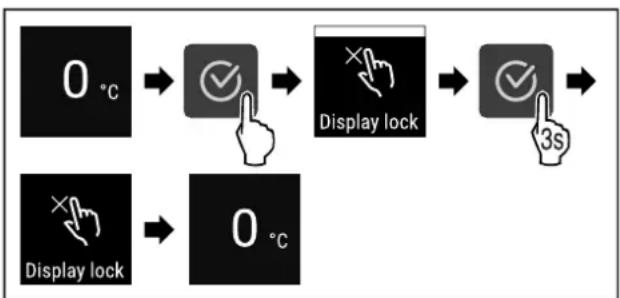

6.2.6 Zámek displeje 21
6.2.7 Připomínka servisního intervalu 21
6.2.8 Jazyk 22

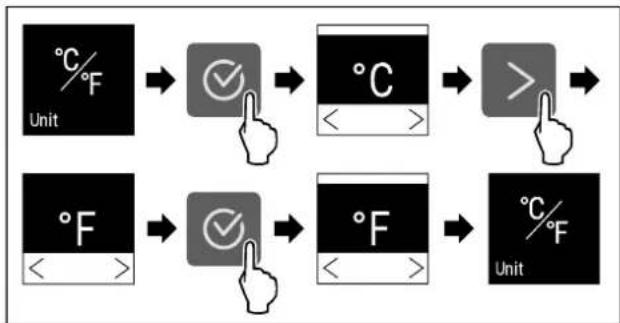

6.2.9 Jednotka teploty 22
6.2.10 Jas displeje 22
6.2.11 Připojení WLAN 23
6.2.12 Připojení LAN 24
6.2.13 Informace o spotřebiči 25
6.2.14 Provozní hodiny 25
6.2.15 Software 25
6.2.16 Dveřní alarm 25
6.2.17 Světelný alarm * 26
6.2.18 Demo režim 26
6.2.19 Resetování na tovární nastavení .....26
6.3 Hlášení 27
6.3.1 Varování......27
6.3.2 Připomínky....28
7 Vybavení.... 28
7.1 Bezpečnostní zámek.... 28
8 Údržba.... 29
8.1 Odmrazování spotřebiče.... 29
8.2 Čištění přístroje.... 29
9 Zákaznická pomoc.... 30

9.1 Technické údaje.... 30
9.2 Technická porucha.... 30
9.3 Zákaznický servis.... 31
9.4 Typový štítek.... 31

10 Vyřazení z provozu.... 31

11 Likvidace.... 31

11.1 Příprava přístroje k likvidaci.... 31

11.2 Ekologická likvidace přístroje.... 31

12 Doplňující informace.... 32

Výrobce trvale pracuje na dalším vývoji všech typů a modelů. Mějte proto laskavě pochopení pro to, že si musíme vyhradit právo na změny tvaru, vybavení a technické části.

Symbol	Vysvětlení
	Přečtení návoduAbyste se seznámili se všemi výhodami nového spotřebiče, přečtěte si prosím pozorně pokyny v tomto návodu k obsluze.
	Doplňující informace na internetuDigitální návod s dalšími informacemia v jiných jazycích najdete online pomocí QR kódu na přední straně návodu nebo po zadání servisního čísla nahome.liebherr.com/fridge-manuals.Servisní číslo najdete na typovém štítku:[IMAGE]Fig. Zobrazení příkladu
	Kontrola přístrojeZkontrolujte všechny části, zda nejsou po přepravě poškozené. V případě reklamací se obraťte na prodejce nebo zákaznický servis.
	OdchylkyTento návod je určen pro více modelů, także jsou možné odchylky. Části návodu, které se týkají pouze některých přístrojů, jsou označeny hvězdičkou (*).
	Pokyny pro jednotlivé činnosti a výsledky těchto činnostíPokyny pro jednotlivé činnosti jsou označeny►.Výsledky těchto činností jsou označeny ▷.
	VideoVideo týkající se přístrojů jsou k dispozici na kanálu YouTube Liebherr-Hausgeräte.

Spotřebič obsahuje softwarové komponenty, které využívají licence open source. Informace o použitých open source licencích naleznete zde: home.liebherr.com/open-source-licences

Tento návod k použití platí pro:

• FFF.sg 4001
• FFF.sg 5501
• FFF.vg 4001

• FFF.vg 5501

• FFF.vg 6501

• FFFsg 4001
• BFFsg 4001
• FFFsg 5501
• FFFsg 6501

1 Celkový pohled na přístroj

1.1 Rozsah dodávky

Zkontrolujte všechny části, zda nejsou po přepravě poškozené. V případě reklamací se obratte na obchodníka nebo zákaznický servis. (viz 9.3 Zákaznický servis)

Dodávka sestává z těchto částí:

• Hlavní spotřebič
• Vybavení *
• Montážní materiál *
• Návod k použití
• Servisní příručka
• Certifikát kvality *
• Sítový kabel

1.2 Přehled spotřebičů a vybavení

FFF.sg 4001 FFF.vg 4001

FFFsg 4001

BFFsg 4001

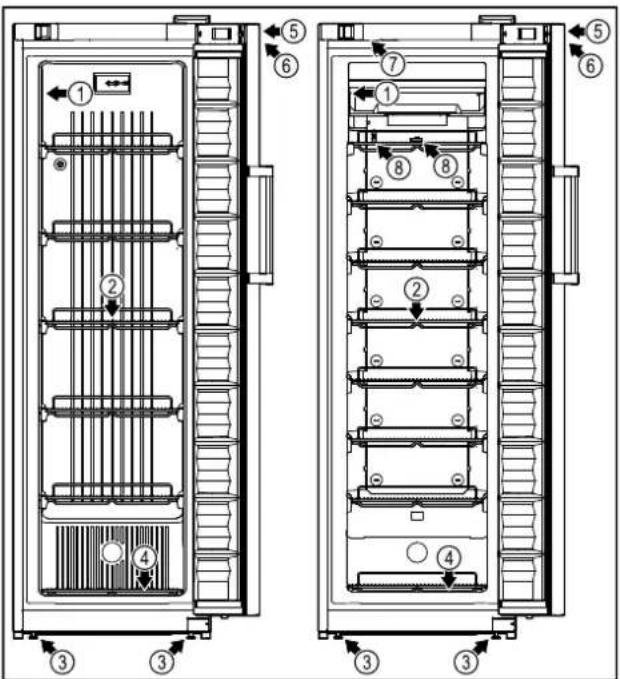

Fig. 1 Ilustrační zobrazení

(1) Typový štítek
(2) Úložné rošty

(3) Seřizovací nožky

(4) Dnový rošt

(5) Zámek
(6) Ovládací prvky a zobra- zení teploty
(7) Vnitřní osvětlení *

FFF.sg 5501

FFFsg 5501

FFFsg 6501

FFF.vg 5501

FFF.vg 6501

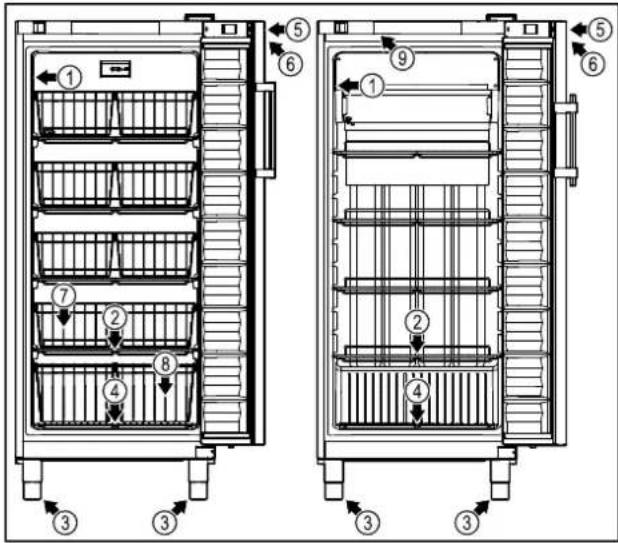

Fig. 2 Ilustrační zobrazení

(1) Typový štítek
(2) Úložné rošty
(3) Seřizovací nožky
(4) Dnový rošt
(5) Zámek

(6) Ovládací prvky a zobra- zení teploty
(7) Drátěný koš
(8) Drátěný koš dnového roštu
(9) Vnitřní osvětlení *

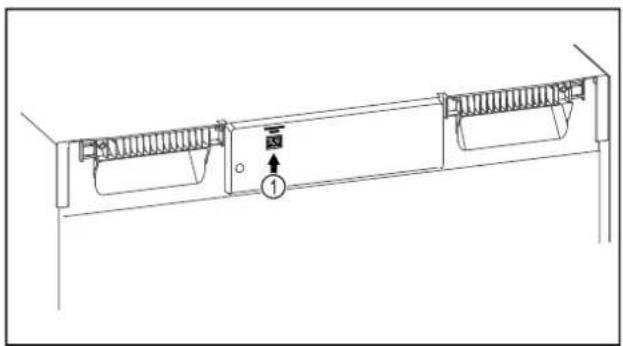

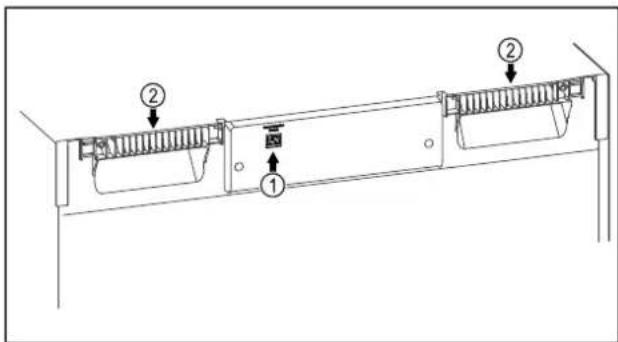

Fig. 3 Ilustrační zobrazení

(1) Rozhraní LAN

(2) Přepravní pomůcka

1.3 Speciální výbava

Poznámka

Příslušenství získáte prostřednictvím zákaznického servisu (viz 9.3 Zákaznický servis) a v obchodě Liebherr-Hausgeräte na adrese home.liebherr.com/shop/de/deu/zubehor.html.

SmartModule

Spotřebič může být vybaven SmartModule.

Přitom se jedná o rozhraní WLAN/LAN pro připojení spotře-biče k externímu dokumentačnímu a poplašnému systému jako např. Liebherr SmartMonitoring.

Liebherr SmartMonitoring Dashboard není ve všech zemích k dispozici. Zkontrolujte dostupnost pomocí QR kódu (viz 6.2.11 Připojení WLAN) zadáním svého modelu.

Použití v souladu s určením

Tato mraznička se hodí pro profesionální uskladnění zmrazených potravin. Tento

spotřebič není určen k vystavování nebo odběru potravin zákazníky.

Spotřebič je koncipován pro instalaci v uzavřeném prostoru.

Všechny ostatní druhy využití jsou nepřípustné.

Předvídatelné chybné použití

Následující způsoby použití jsou výslovně zakázány:

- Skladování a chlazení:

• chemicky nestabilních, hořlavých nebo žíravých látek

• léků, krevní plazmy, laboratorních preparátů nebo podobných látek a výrobků, které vyplývají ze směrnice 2007/47/ES o zdravotnických prostředcích

• Použití v oblastech ohrožených výbuchem

• Použití venku, ve vlhkých prostorách nebo v místech se stříkající vodou
• Použití v obytných oblastech, protože v takovém prostředí nelze zajistit odpovídající ochranu rádiového příjmu.*

Nesprávné použití spotřebiče vede k poškození nebo zkažení uložených výrobků.

Klimatické třídy

Klimatická třída, pro kterou je spotřebič určen, je uvedena na typovém štítku.

Fig. 4 Typový štítek

(X) Tato klimatická třída udává, při jakých podmínkách okolního prostředí lze spotřebič bezpečně provozovat.

Klimatická třída (X)	max. teplota místnosti	max. rel. vlhkost vzduchu
3 +25 °C 60 %
4 +30 °C 55 %
5 +40 °C 40 %
7 +35 °C 75 %

Poznámka

Minimální přípustná teplota místnosti na místě instalace je +10 °C.

Při mezních podmínkách se může na skleněných dveřích (vždy podle daného vybavení) a na bočních stěnách tvořit lehká kondenzace.

Doporučené nastavení teploty:
Teplotní třída (Z)	Nastavení teploty
L1 -18 °C
M1 +5 °C

1.5 Emise hluku přístroje

Emisní hladina akustického tlaku A během provozu přístroje leží pod 70 dB(A) (akustický výkon rel. 1 pW).

1.6 Shoda

Těsnost chladicího okruhu je zkontrolována. Spotřebič odpovídá příslušným bezpečnostním ustanovením.

EU prohlášení o shodě

Výrobce / vystavil: LIEBHERR-HAUSGERÄTE LIENZ GMBH Adresa: A-9900 Lienz, Dr. Hans Liebherr Straße 1

Označený produkt je v souladu s předpisy následujících evropských směrnic a nařízení:

(EU) 2019/2020, (EU) 2015/1095, (EU) 2015/1094, (EU) 2017/1369, 2006/42/EC, 2014/30/EU, 2009/125/EC, 2011/65/EU

Úplný text EU prohlášení o shodě lze nalézt na následující internetové adrese: www.liebherr.com

1.7 Látky SVHC v souladu s nařízením REACH

Na následujícím odkazu můžete zkontrolovat, zda Váš spotřebič obsahuje látky SVHC v souladu s nařízením REACH: home.liebherr.com/de/deu/de/liebherr-erleben/nachhaltigkeit/umwelt/scip/scip.html

1.8 Databáze EPREL

Od 1. března 2021 jsou informace týkající se označení spotřeby elektrické energie a požadavků na ekodesign k nalezení v evropské databázi pro registraci výrobků (EPREL). Databázi pro registraci výrobků najdete na tomto odkazu https://eprel.ec.europa.eu/. Zde budete vyzvání k zadání identifikátoru modelu. Identifikátor modelu je uveden na identifikačním štítku.

2 Všeobecné bezpečnostní pokyny

Tento návod k použití pečlivě uchovejte, abyste do něj mohli kdykoliv nahlédnout.

Pokud předáte přístroj dalšímu vlastníkovi, pak mu jej předejte včetně návodu k použití.

Pro řádné a bezpečné použití přístroje si tento návod k použití pečlivě přečtěte před jeho použitím. Vždy dodržujte pokyny, bezpečnostní pokyny a výstražné pokyny, které jsou v něm uvedeny. Jsou důležité, abyste mohli zařízení bezpečně a bezchybně instalovat a provozovat.

Nebezpečí pro uživatele:

• Tento spotřebič smí používat děti od 8 let a více a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatkem zkušeností a znalostí pouze tehdy, když jsou pod dohledem nebo byly do bezpečného zacházení se spotřebičem zaškoleny a chápou nebezpečí z toho vyplývající. Děti si se spotřebičem nesmí hrát. Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru.
• Zásuvka musí být snadno přístupná, aby se spotřebič dal v nouzové situaci rychle odpojit od proudu. Musí být mimo zadní stranu spotřebiče.
• Když spotřebič odpojujete od sítě, tahejte vždy za zástrčku. Netahejte za kabel.
• V případě závady vytáhněte sítovou zástrčku nebo vypněte pojistku.
• VÝSTRAHA: Nepoškod'te přívodní sítový kabel. Přístroj neprovozujte s vadným přívodním kabelem.
• VÝSTRAHA: Na zadní straně spotřebiče se nesmí umistovat ani provozovat vícená- sobné zásuvky / rozvodné lišty a rovněž ostatní elektrická zařízení (jako např. halogenové transformátory).
• VÝSTRAHA: Neuzavírejte větrací otvory v plášti spotřebiče nebo ve vestavném plášti.
• Opravy a zásahy do přístroje smí provádět pouze zákaznický servis nebo jiný k tomu vyškolený odborný personál.
• Přístroj montujte, připojujte a likvidujte pouze podle údajů v návodu.

Nebezpečí požáru:

- Obsažené chladivo (údaje na typovém štítku) je ekologické, ale hořlavé. Unikající chladivo se může vznítit.

• VÝSTRAHA: Chraňte chladicí okruh před poškozením.
• Nemanipulujte uvnitř přístroje se zdroji vznícení.
• VÝSTRAHA: V chladicí přihrádce neprovozujte žádné elektrické přístroje, které

svou konstrukcí neodpovídají doporučením výrobce.

- Když unikne chladivo: Z blízkosti místa úniku odstraňte otevřený oheň nebo zápalné zdroje. Místnost dobře vyvětrejte. Ohlaste to zákaznickému servisu.

- Přístroj neprovozujte v blízkosti výbušných plynů.

- V blízkosti přístroje neskladujte a nepoužívejte benzín nebo jiné hořlavé plyny a kapaliny.

- Ve spotřebiči neukládejte žádné výbušné materiály jako např. aerosolové nádoby s hořlavým hnacím plynem. Tyto spreje poznáte podle údajů o obsahu nebo symbolu plamene na obalu. V případě úniku by elektrické součástky mohly tyto plyny zapálit.

- Do blízkosti přístroje se nesmí dostat hořicí svíčky, lampy a jiné předměty s otevřeným ohněm, aby nezpůsobily vznícení přístroje.

- Alkoholické nápoje nebo jiné nádoby obsahující alkohol skladujte pouze těsně uzavřené. V případě úniku by elektrické součástky mohly alkohol zapálit.

Nebezpečí spadnutí a převrácení:

- Sokl, zásuvky, dvířka atd. nepoužívejte jako stupátka nebo jako opory.

Nebezpečí omrzlin, pocitu otupění a bolestí:

- Zamezte trvalému kontaktu kůže se studenými povrchy nebo chlazenými/mraženými výrobky nebo učiňte vhodná ochranná opatření, např. používejte rukavice.

Nebezpečí poranění a poškození:

- VÝSTRAHA: K urychlení rozmrazování nepoužívejte žádná jiná mechanická zařízení nebo jiné prostředky než doporučené výrobcem.

- VÝSTRAHA: Nebezpečí úrazu elektrickým proudem! Pod krytem jsou díly vedoucí elektrický proud.

Vnitřní osvětlení pomocí LED diod nechte vyměnit nebo opravit pouze zákaznickým servisem nebo speciálně vyškoleným personálem.*

- POZOR: Spotřebič smí být provozován pouze s originálním příslušenstvím výrobce nebo s příslušenstvím jiných prodejců po schválení výrobcem. Uživatel nese riziko používání neschváleného příslušenství.

Nebezpečí pohmoždění:

- Při otevírání a zavírání dveří nesahejte do závěsu. Mohlo by dojít ke skřípnutí prstů.

Kvalifikace odborného personálu:

Odborný personál jsou osoby, které mohou prostřednictvím své odborné přípravy, znalostí a zkušeností, jakož i svých znalostí příslušných norem posoudit a provádět práci, která jim byla svěřena, a identifikovat možná rizika. Musíte mít školení, instrukce a oprávnění k práci na spotřebiči.

Symboly na přístroji:

Symbol se může nacházet na kompresoru. Vztahuje se na olej v kompresoru a upozorňuje na toto nebezpečí: Může způsobit smrt, jestliže dojde ke spolknutí nebo vniknutí do dýchacích cest. Tato poznámka je důležitá pouze pro recyklaci. Při normálním režimu neexistuje nebezpečí.

VÝSTRAHA: Nebezpečí požáru / hořlavé materiály. Symbol je umístěn na kompresoru a označuje nebezpečí plynoucí z hořlavých látek. Nálepku neodstraňujte.

Tato nebo podobná nálepka se může nacházet na zadní straně spotřebiče. Upozorňuje na to, že se ve dveřích a/nebo v krytu nacházejí vakuové izolační panely (VIP) nebo perlitové panely. Tato poznámka je důležitá pouze pro recyklaci. Nálepku neodstraňujte.

Dotýkejte se pouze s vhodnou ochranou rukou.

Tato nebo podobná nálepka může být na spotřebiči a upozorňuje na riziko omrzlin.

Dodržujte výstražné pokyny a další specifické pokyny uvedené v ostatních kapitolách:

	NEBEZPEČÍ	Označuje bezprostředně nebezpečnou situaci, která může mít za následek úmrtí nebo vážná tělesná zranění, pokud se jí nezamezí.
	VÝSTRAHA	Označuje nebezpečnou situaci, která může mít za následek úmrtí nebo vážné tělesné zranění, pokud se jí nezamezí.
	UPOZOR-NĚNÍ	Označuje nebezpečnou situaci, která může mít za následek lehká nebo střední tělesná zranění, pokud se jí nezamezí.
	POZOR	Označuje nebezpečnou situaci, která může mít za následek věcné škody, pokud se jí nezamezí.
	Poznámka	Označuje užitečné pokyny a tipy.

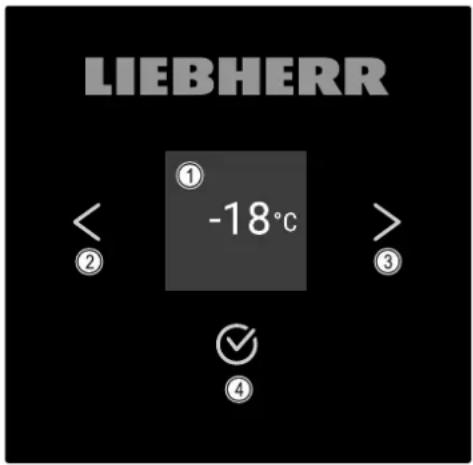

3 Princip funkce displeje Touch

Spotřebič ovládáte displejem Touch. Pomocí displeje Touch (dále jen „displej“) vybíráte funkce spotřebiče klepnutím na ně. Pokud po dobu 10 sekund neprovedete na displeji žádnou akci, přejde displej bud' zpět do nadřazeného menu, nebo přímo na zobrazení stavu.

3.1 Navigace a vysvětlení symbolů

Na obrázcích jsou použity různé symboly pro navigaci pomocí displeje. Následující tabulka tyto symboly popisuje.

Symbol Popis
		Stiskněte navigační šipku vpřed:Pokračujte v navigaci v menu jedna.
		Stiskněte navigační šipku vzad:Skočte zpět do prvního menu.
		Stiskněte navigační šipku směrem dozadu na 3 sekundy:Návrat na zobrazení stavu v hlavním menu nebo v menu nastavení.
		Stiskněte několikrát po sobě navigační šipku:Přejděte v menu na požado-vanou funkci.
		Stiskněte potvrzovací symbol:Aktivuje/deaktivuje funkci.Otevřete podmenu.
		Stiskněte potvrzovací symbol ve spojení se symbolem zpět:Skok o jednu úroveň menu zpět.
		Šipka s hodinami:Trvá déle než 10 sekund, než se na displeji zobrazí následující zobrazení.
	→ 5s 10s	Šipka s časovým údajem:Trvá uvedený čas, než se na displeji zobrazí následující zobrazení.
		Otevřete symbol „Menu nastavení“:Přejděte do menu nastavení a otevřete menu nastavení.V případě potřeby: Přejděte v menu nastavení na požado-vanou funkci.(viz 3.2.1 Otevření menu nastavení)
		Otevřete symbol „Rozšířené menu“:Přejděte do rozšířeného menu a otevřete rozšířené menu.V případě potřeby: Přejděte v rozšířeném menu na požadovanou funkci.(viz 3.2.2 Otevření rozšířeného menu)
Žádná akce po dobu 10 sekund		Pokud po dobu 10 sekund neprovedete na displeji žádnou akci, přejde displej buď zpět do nadřazeného menu, nebo přímo na zobrazení stavu.
Otevřete dveře a znovu je zavřete		Otevřete-li dveře a ihned je opět zavřete, přejde zobrazení přímo zpět na zobrazení stavu.

Poznámka: Obrázky displeje jsou uvedeny s anglickými výrazy.

3.2 Menu

Funkce spotřebiče jsou rozděleny do různých menu.

Menu	Popis
Hlavní menu	Po zapnutí spotřebiče se automatickyzobrazí hlavní menu.Odtud přejdete k nejdůležitějšímfunkcím spotřebiče, menu nastavenía rozšířenému menu.
	Menu nastavení obsahuje další funkcepro nastavení spotřebiče.(viz 3.2.1 Otevření menu nastavení)
Menu pro nastavení
	Rozšířené menu obsahuje speciálnífunkce pro nastavení spotřebiče. Přístupdo rozšířeného menu je chráněnýčíselným kódem 1 5 1.(viz 3.2.2 Otevření rozšířeného menu )
Rozšířené menu

3.2.1 Otevření menu nastavení

Fig. 5 Ilustrační zobrazení

▶ Proved'te kroky manipulace podle obrázku.
▷ Menu nastavení je otevřené.
▶ V případě potřeby: Přejděte na požadovanou funkci.

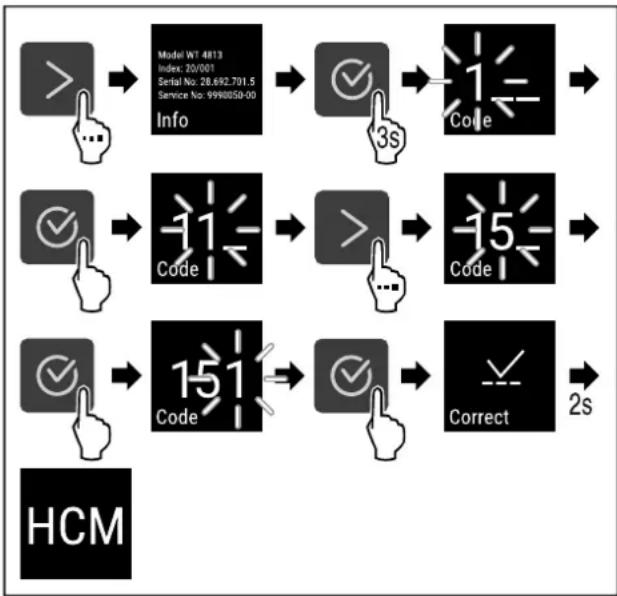

3.2.2 Otevření rozšířeného menu

Fig. 6 Přístup s číselným kódem 151

▶ Proved'te kroky manipulace podle obrázku.
▷ Rozšířené menu je otevřené.
▶ V případě potřeby: Přejděte na požadovanou funkci.

3.3 Klidový režim

Pokud se displeje nedotknete po dobu 1 minuty, přepne se do klidového režimu. V klidovém režimu je jas zobrazení ztlumený.

3.3.1 Ukončení klidového režimu

▶ Stiskněte libovolné navigační tlačítko.
▷ Klidový režim je ukončený.

4 Uvedení do provozu

4.1 Podmínky instalace

VÝSTRAHA

Nebezpečí požáru při vlhkosti! Když díly vedoucí elektrický proud nebo přívodní elektrický kabel zvlhnou, může dojít ke zkratu.

Přístroj je koncipován pro instalaci v uzavřeném prostoru. Přístroj neprovozujte venku, ani ve vlhkých prostorách či v místech se stříkající vodou.

4.1.1 Místo instalace

VÝSTRAHA

Unikající chladivo a olej! Požár. Obsažené chladivo je ekologické, ale hořlavé. Obsažený olej je rovněž hořlavý. Unikající chladivo a olej se mohou při příslušně vysoké koncentraci a v kontaktu se externím tepelným zdrojem vznítit. ▶ Nepoškod’te potrubí okruhu chladiva a kompresor.

• Spotřebič neinstalujte v místě s přímými slunečními paprsky, vedle sporáků, topení či podobných tepelných zdrojů.

• Optimálním místem instalace jsou suché a dobře větrané prostory.

• Když se spotřebič instaluje ve velmi vlhkém prostředí, může se na vnější straně spotřebiče tvořit kondenzát. Je třeba dbát na správný přívod vzduchu a větrání v místě instalace.

• Čím více chladiva je ve spotřebiči, tím větší musí být prostor, ve kterém je spotřebič umístěn. V příliš malých prostorách může při netěsnosti dojít ke vzniku hořlavé směsi plynu a vzduchu. Na 8 g chladiva musí být prostor pro instalaci velký minimálně 1 m³. Údaje o obsaženém chladivu jsou uvedeny na typovém štítku ve vnitřním prostoru spotřebiče.
• Podlaha v místě instalace musí být vodorovná a hladká.
• Místo instalace musí mít dostatečnou nosnost pro hmotnost spotřebiče a to včetně maximálního naplnění. (viz 9.1 Technické údaje)
• Použití v oblastech ohrožených výbuchem není připustné.

4.1.2 Elektrické připojení

VÝSTRAHA

Nebezpečí požáru v důsledku nesprávné instalace!

Pokud se síťový kabel nebo zástrčka dotkne zadní strany přístroje, může dojít vlivem vibrací přístroje k poškození síťového kabelu nebo zástrčky a ke zkratu.

▶ Ujistěte se při nastavování přístroje, že pod ním není zaseknutý žádný síťový kabel.
Umístěte přístroj tak, aby se nedotýkal zástrčky nebo sítových kabelů.
▶ Do zásuvek v oblasti zadní strany přístroje nezapojujte žádné přístroje.
Vícenásobné zásuvky nebo rozvodné lišty a další elektronické přístroje (jako např. halogenové transformátory) neumistujte a neprovozujte na zadní straně přístrojů.

4.2 Rozměry spotřebiče

Fig. 7

Model	A B C D E
FFF.sg4001	1884 mm	597 mm 6	54 mm 12	03 mm 23	mm
FFF.sg5501	1818 mm	747 mm 7	69 mm 14	68 mm 23	mm
FFF.vg4001	1884 mm	597 mm 6	54 mm 12	03 mm 23	mm
FFF.vg5501	1818 mm	747 mm 7	69 mm 14	68 mm 23	mm

Model A B C	D E
FFF.vg 6501	2018 mm	747 mm	769 mm	1468 mm	23 mm
FFFsg 4001	1884 mm	597 mm	654 mm	1203 mm	23 mm
BFFsg 4001	1884 mm	597 mm	654 mm	1203 mm	23 mm
FFFsg 5501	1818 mm	747 mm	769 mm	1468 mm	23 mm
FFFsg 6501	2018 mm	747 mm	769 mm	1468 mm	23 mm

A = výška spotřebiče včetně nožek / koleček
B = šířka spotřebiče bez držadla
C = hloubka prístroje bez držadla
D = hloubka spotřebiče při otevřených dvířkách
E = výška závěsu

4.3 Přeprava spotřebiče

VÝSTRAHA

Nebezpečí zranění a poškození v důsledku převrhnutí spotřebiče!

▶ Dávejte při přepravě spotřebičů pozor na nerovné podlahy a rampy.

Dodržujte pri prepravě spotřebiče:

▶ Spotřebič přepravujte ve stojaté poloze.
▶ Spotřebič přepravujte pomocí dvou osob.

Při prvním uvádění do provozu:

▶ Spotřebič přepravujte zabalený.

Při přepravě spotřebiče po prvním uvedení do provozu (např. při stěhování nebo čištění):

▶ Vyprázdněte spotřebič.
Zajistěte dveře proti nechtěnému otevření.

4.4 Vybalení spotřebiče

Zkontrolujte spotřebič a obal, zda nejsou po přepravě poškozené. Pokud se domníváte, že došlo k poškození, obraťte se neprodleně na dodavatele. Nepřipojujte spotřebič ke zdroji napětí.
Odstraňte všechny obalové materiály ze zadní strany nebo z bočních stěn spotřebiče, které mohou bránit správné instalaci a větrání.

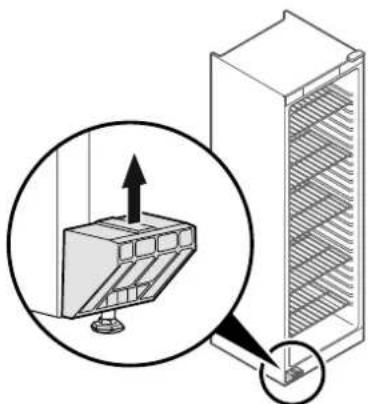

4.5 Odstranění přepravní pojistky

▶ Vytáhněte transportní pojistku směrem nahoru.
▷ Základní držák zůstane na spotřebiči.

4.6 Montáž dveřního madla

Madlo z přiloženého příslušenství upevněte na dveře pomocí přiložených šroubů Fig. 9 (1).

Zasuňte zátku z příslušenství na opačné straně. *

4.7 Instalace spotřebiče

UPOZORNĚNÍ

Nebezpečí poranění a poškození!

▶ Ustavujte spotřebič ve 2 osobách.

UPOZORNĚNÍ

Nebezpečí poranění a poškození! Dveře mohou narážet do stěny a tím se poškodit. U skleněných dveří může dojít ke zranění v důsledku poškození skla!

Dveře chraňte před nárazy do stěny. Na stěnu připevněte dveřní zarážku, např. plstěnou.
▶ Všechny nutné součásti (např. síťový kabel) připojte na zadní straně spotřebiče a ved’te je po straně.

Poznámka

Kabely se mohou poškodit!

▶ Pří zpětném posouvání nesmí být kabely svírány.

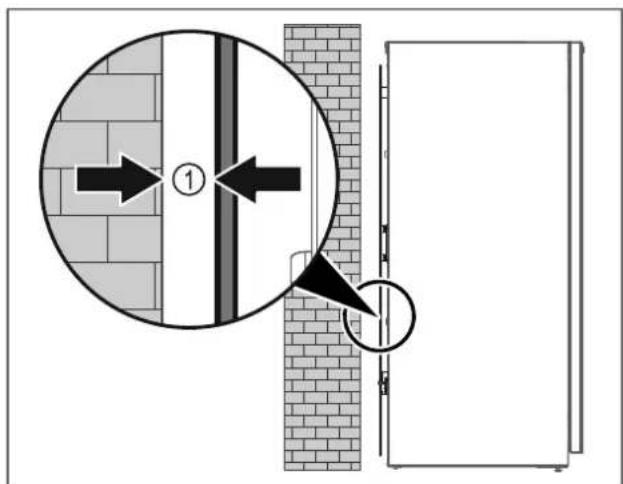

▶ Ustavte spotřebič bud' volně v místnosti nebo přímo u stěny v minimální vzdálenosti 5 mm Fig. 10 (1).

4.8 Vyrovnání spotřebiče

POZOR

Deformace korpusu spotřebiče a dveře nelze zavřít.

▶ Vyrovnejte spotřebič horizontálně i vertikálně.
▶ Vyrovnejte nerovnosti podlahy seřizovacími nožkami.

VÝSTRAHA

Neodborné nastavení výšky pomocí stavěcí nožky! Těžká až smrtelná zranění. Chybným výškovým nastavením se může spodní díl stavěcí nožky uvolnit a spotřebič se může překlopit. ▶ Stavěcí nožku nevyšroubovávejte příliš daleko.

Fig. 12 Seřizovací nožku lze přestavět od A = 150 mm (6 5/16 in) do 180 mm (7 1/16 in).*

Zvedání spotřebiče:

▶ Otáčejte stavěcí nožkou ve směru hodinových ručiček.
▶ Otáčejte stavěcí nožkou proti směru hodinových ručiček.

Snižování spotřebiče:

4.9 Instalace více spotřebičů

POZOR

Nebezpečí poškození vodou, která kondenzuje mezi bočními stěnami!

▶ Neinstalujte spotřebič přímo vedle dalšího chladicího spotřebiče.
▶ Spotřebiče instalujte ve vzdálenosti 3 cm od sebe.
Více spotřebičů vedle sebe instalujte pouze do 35 °C a 65% vzdušné vlhkosti.
▶ Při vyšší vlhkosti vzduchu vzdálenost mezi spotřebiči zvětšete.

Sadu pro instalaci Side-by-Side lze obdržet jako příslušenství u zákaznického servisu Liebherr. (viz 9.3 Zákaznický servis)

4.10 Po instalaci

▶ Sundejte ochranné fólie. *
▶ Spotřebič vyčistěte. (viz 8.2 Čištění přístroje)
▶ V případě potřeby: Dezinfikujte přístroj.
Uschovejte fakturu, abyste v případě servisních výkonů měli k dispozici data o přístroji a obchodníkovi.

4.11 Likvidace obalu

VÝSTRAHA

Nebezpečí udušení balicím materiálem a fólií! ▶ Nenechte děti, aby si hrály s balicím materiálem.

Obal je vyroben z recyklovatelného materiálu:

• Vlnitá lepenka/lepenka
• Díly z napěněného polystyrénu
• Fólie a sáčky z polyetylénu
• Stahovací pásky z polypropylénu
• přibitý dřevěný rám s podložkou z polyetylenu*
  ▶ Balicí materiál dopravte na oficiální sběrné místo.

4.12 Změna dveřního dorazu

Nástroj

VÝSTRAHA

Nebezpečí zranění v důsledku neodborné změny strany otví- rání dveří!

Dveřní doraz nechte vyměnit odborným personálem.

VÝSTRAHA

Nebezpečí zranění a věcné škody v důsledku příliš vysoké hmotnosti dvířek!

▶ Přestavbu provádějte pouze tehdy, když jste schopni zvednout hmotnost 25 kg.
▶ Přestavbu provádějte pouze ve dvou.

POZOR

Díly vedoucí proud!

Poškození elektrických součástí.

▶ Před změnou strany otvírání dveří vytáhněte sítovou zástrčku.

▶ Otevřete dveře.

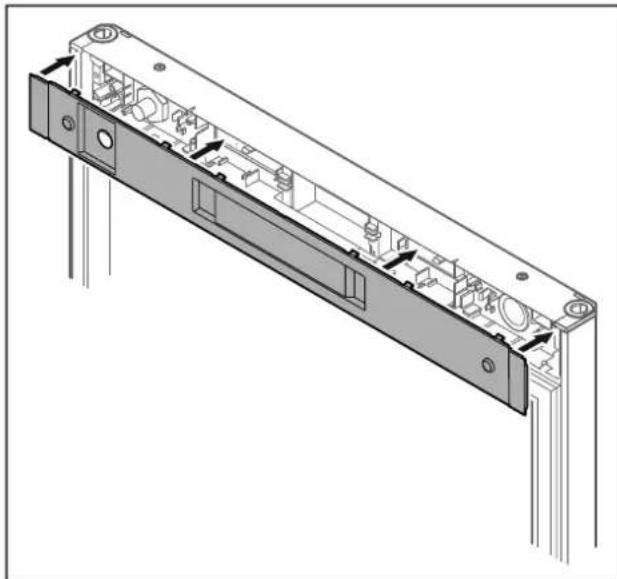

▶ Uvolněte uvnitř přední kryty Fig. 14 (1) a sejměte je stranou.
▶ Horní kryt Fig. 14 (2) odeberte směrem nahoru.

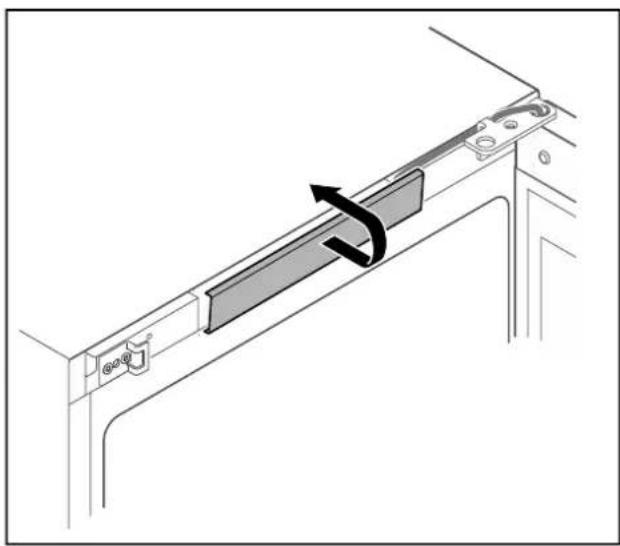

▶ Uvolněte prostřední kryt a vyjměte.

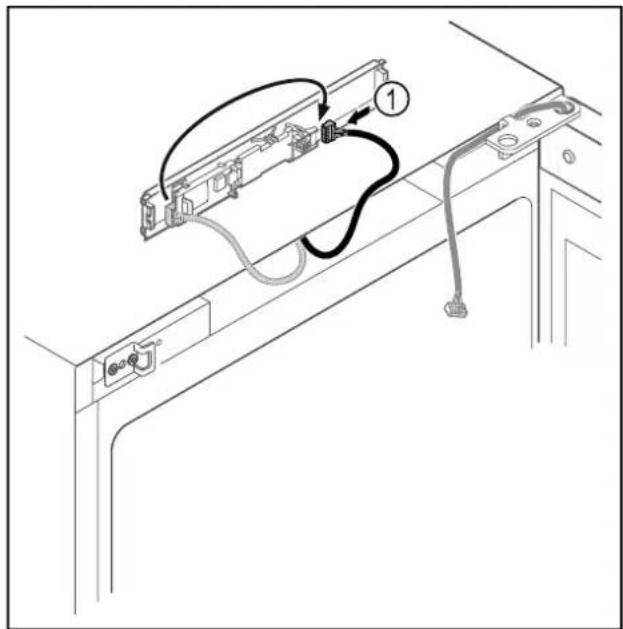

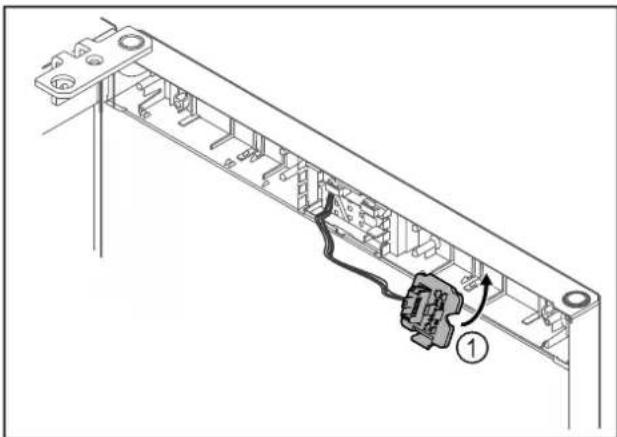

▶ Vytáhněte zástrčku Fig. 16 (1) z desky.

Fig. 17 Přepojte zástrčku Fig. 17 (1) na desce.

Fig. 18 Odšroubujte petlici Fig. 18 (1). Uvolněte kryt Fig. 18 (2) malým šroubovákem a sejměte jej.

Fig. 19 Vyjměte zástrčku z držáku zástrčky.

Fig. 20 Montážní polohu držáku zástrčky lze otočit o 180°. Držák zástrčky uvolněte.

Fig. 21 ► Zaklapněte držák zástrčky Fig. 21 (1) na protější straně.

Fig. 22 ▶ Přesad'te zámek a kryt vždy na protější stranu. -nebo-

Fig. 23
▶ Přesad'te zámek a kryt vždy na protější stranu.

POZOR

Nebezpečí zranění výklopnými dvířky!

▶ Dvířka držte pevně.

▶ Odšroubujte úhelník závěsu Fig. 24 (1).

Zvedněte dvířka včetně úhelníku závěsu Fig. 24 (2) přibližně 200 mm rovně směrem nahoru a vyjměte je.

Dvířka opatrně položte na měkkou podložku.

Fig. 25

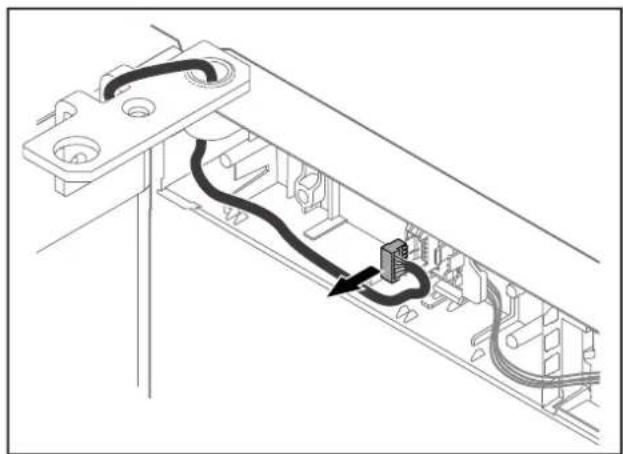

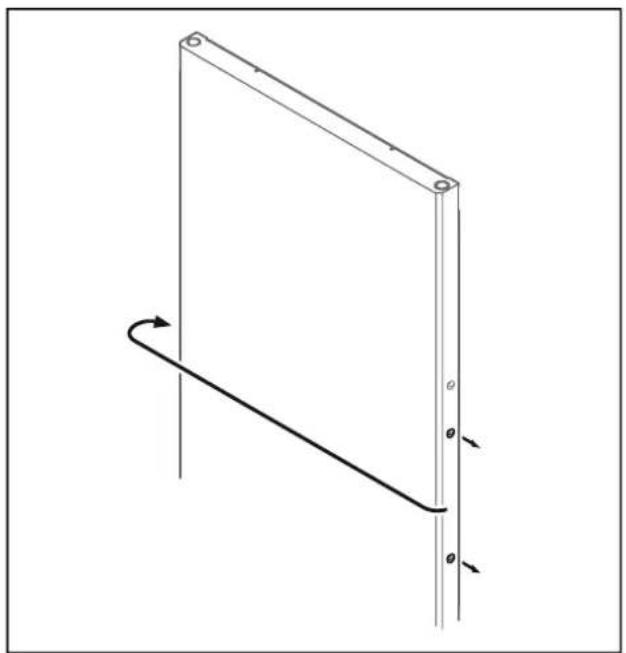

▶ Opatrně vytáhněte kabel.

Fig. 26

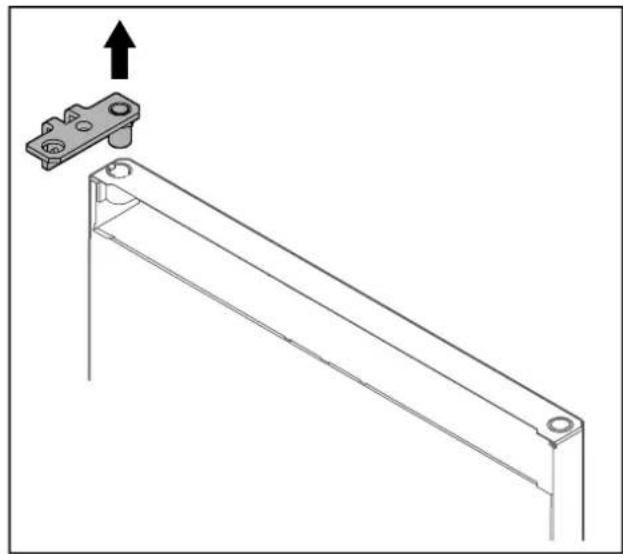

▶ Vytáhněte úhelník závěsu.

▶ Pouzdro závěsu Fig. 27 (1) vytáhněte prsty.

Krycí zátku Fig. 27 (2) opatrně nadzvedněte plochým šroubovákem a vytáhněte.

Fig. 28
▶ Pouzdro závěsu a krycí zátku vždy nasazujte na protější stranu (zploštělé strany směřují ven).

Fig. 30
▶ Přesadte zátku na protější stranu.

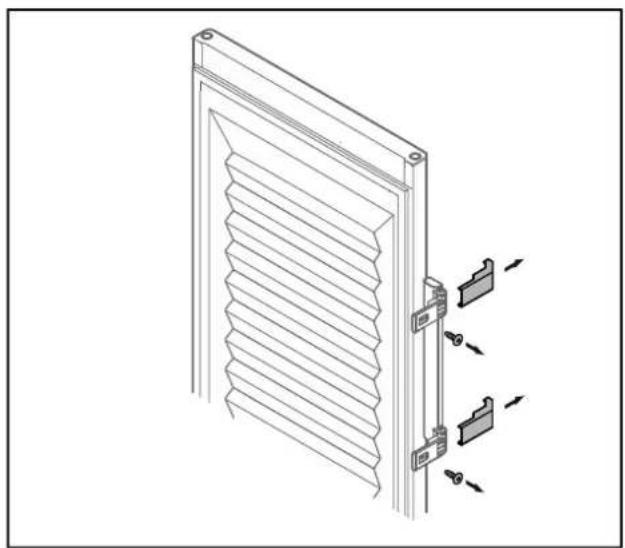

Fig. 29 Zapěněná dvířka
▶ Krytky sejměte.
▶ Odšroubujte madlo.

Fig. 31 Zapěněná dvířka
▶ Přišroubujte madlo na protější stranu.
Umístěte krytky.

Fig. 32

▶ Přesad'te zavírací úhelník na protější stranu.

Poznámka

Otvory jsou předem označeny a je nutné je prorazit samořeznými šrouby.

▶ Přesad'te úhelník závěsu na protější stranu.

VÝSTRAHA

Nebezpečí zranění a věcných škod výklopnými dvířky!

▶ Utahujte ložiskové čepy uvedeným utahovacím momentem.

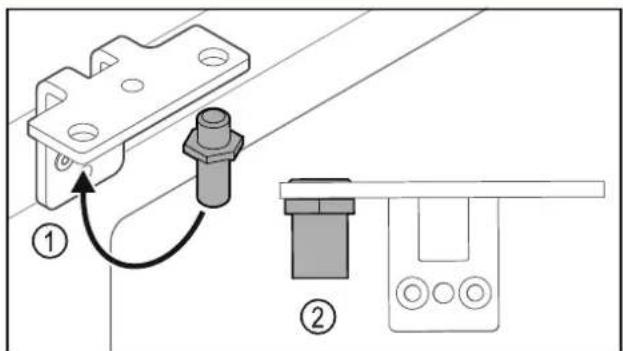

▶ Přesad'te čep Fig. 34 (1) v úhelníku závěsu.
▶ Utáhněte čep Fig. 34 (2) utahovacím momentem 12 Nm.
▶ Znovu odšroubujte úhelník závěsu.

POZOR

Nebezpečí zranění v důsledku napnuté pružiny!

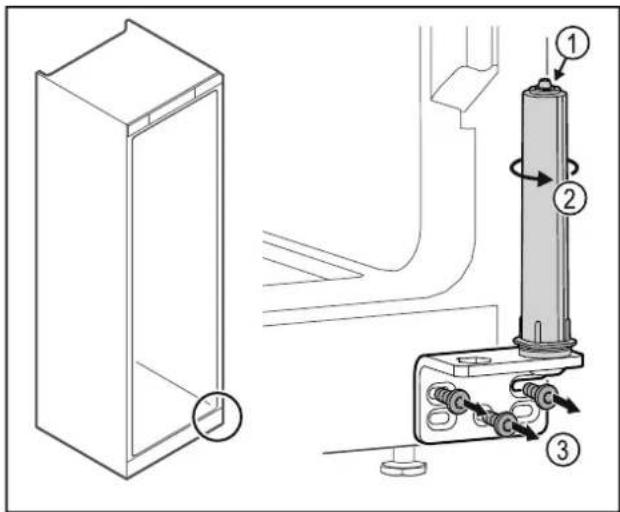

▶ Nerozebírejte uzavírací systém dvířek Fig. 35 (1).

▶ Otáčejte uzavíracím systémem Fig. 35 (2), dokud nezac-vakne.
▷ Předepnutí uzavíracího systému je uvolněné.
▶ Odšroubujte úhelník závěsu Fig. 35 (3).

▶ Přesad'te uzavírací systém dvířek v úhelníku závěsu.
▶ Dbejte, aby při vsazování ukazovalo zešikmení čepu Fig. 36 (1) ke kulatému otvoru.

-nebo-

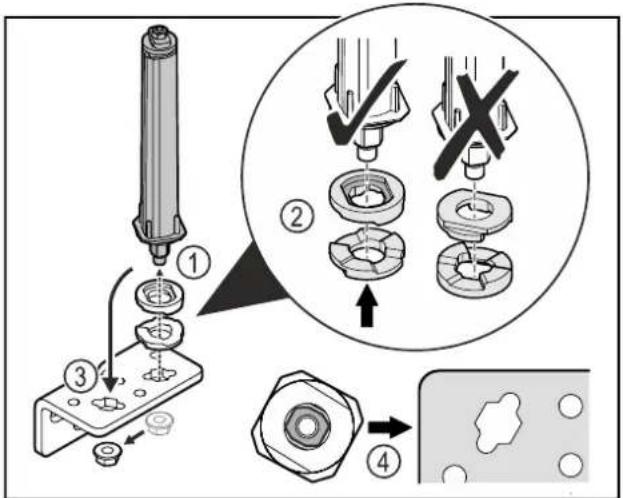

Poznámka

Chybné uspořádání výškově stavitelných podložek.

Upevnění matice již není dostatečně možné.

Podložka musí zaklapnout na spodní straně uzavíracího systému.

▶ Povolte matici a odstraňte uzavírací systém dvířek Fig. 37 (1).

▶ Dbejte na správné vyrovnání výškově stavitelných podložek Fig. 37 (2).

▶ Přesadťe uzavírací systém dvířek v úhelníku závěsu a upevněte jej maticí Fig. 37 (3).

▶ Při nasazování dbejte na správné vyrovnání uzavíracího systému dvířek Fig. 37 (4).

Fig. 38
▶ Přesad'te krycí desku na protější stranu.

Fig. 39

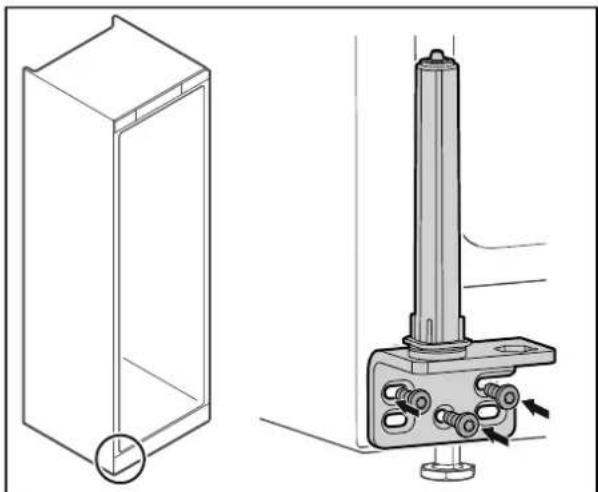

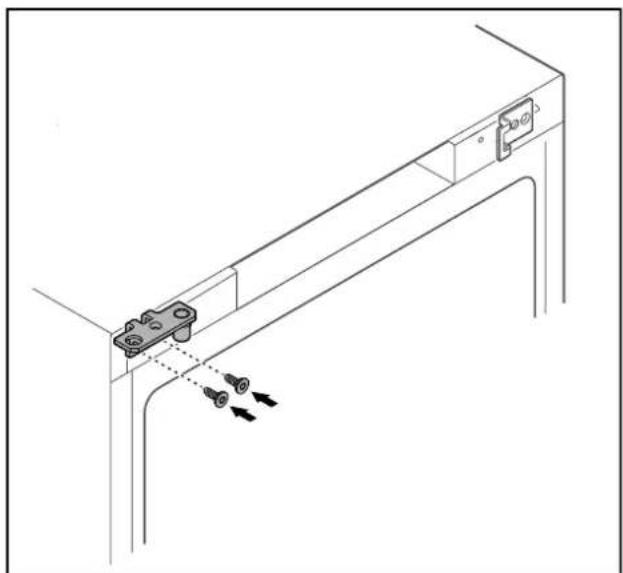

▶ Přišroubujte úhelník závěsu na protější stranu.
Pro řádné fungování uzavíracího systému je důležité správné vyrovnání a předepnutí.

Poznámka

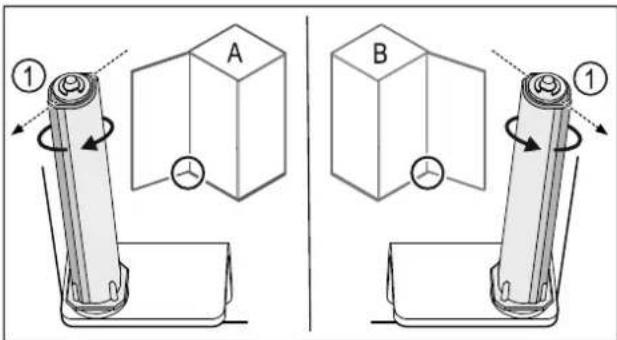

Fig. 40 Levý doraz (A) / pravý doraz (B)

Otáčejte uzavíracím systémem proti odporu, dokud nebude lamela uzavíracího systému Fig. 40 (1) ukazovat směrem ven.

▷ Uzavírací systém se sám zastaví v této poloze.

▷ Uzavírací systém je vyrovnaný a předepnutý.

Fig. 41
▶ Vsad'te úhelník závěsu do dvířek.

Fig. 42

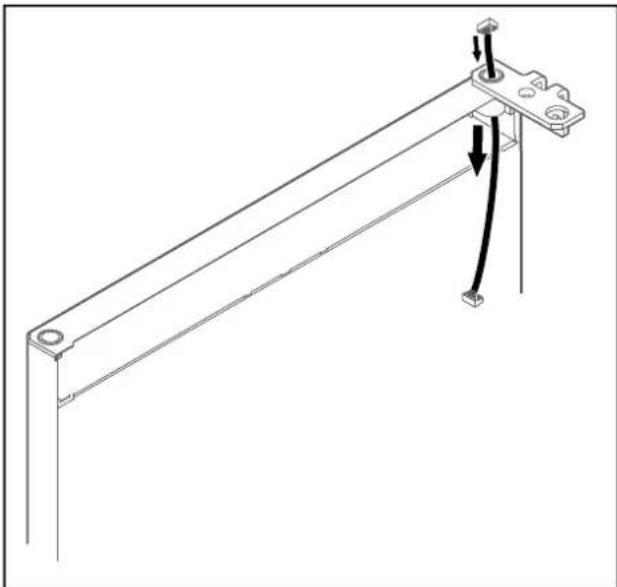

▶ Opatrně protáhněte kabel.

POZOR

Nebezpečí zranění výklopnými dvířky!

▶ Dvířka držte pevně.

Fig. 43

Zvedněte dvířka ze země za pomoci druhé osoby.

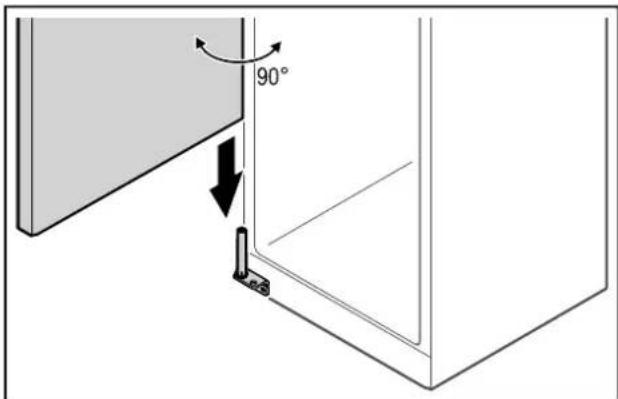

▶ Opatrně nasad'te dvířka v otevřeném stavu v úhlu 90° na uzavírací systém.

POZOR

Věcné škody při špatné montáži!

▶ Neskřípněte kabel při montáži úhelníku závěsu.

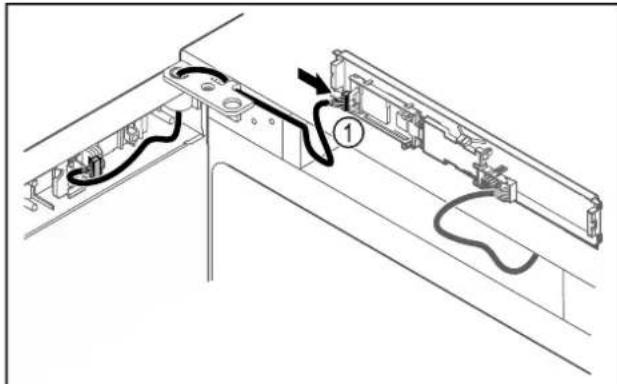

▶ Ved'te kabel skrz vybrání úhelníku závěsu a opatrně jej položte Fig. 44 (1).
▶ Našroubujte úhelník závěsu Fig. 44 (2).

Zasuňte zástrčku Fig. 45 (1) do držáku zástrčky.

▶ Připojte zástrčku Fig. 46 (1) na desku.

Fig. 49 Otevřete dvířka.

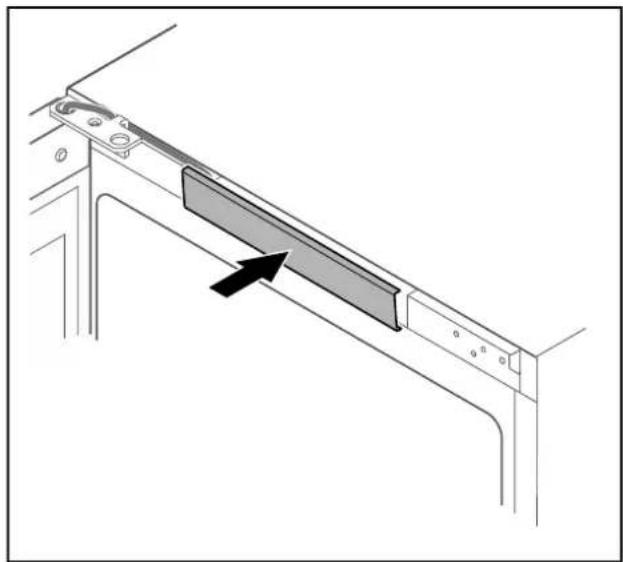

Fig. 50 Zaklapněte prostřední kryt.

▶ Přední kryty Fig. 51 (1) bočně zahákněte a zaklapněte dovnitř.

▶ Horní kryt Fig. 51 (2) shora zaklapněte.

▶ Zavřete dvířka.

▷ Dveřní doraz je vyměněn.

4.13 Vyrovnání dvířek

Když nejsou dvířka rovná, můžete je seřídit dolním úhel-níkem závěsu.

Fig. 52 Odstraňte prostřední šroub z dolního úhelníku závěsu.

Fig. 53 Lehce povolte oba šrouby a presuňte dvířka úhelníkem závěsu doprava nebo doleva.

▶ Pevně utáhněte šrouby až na doraz (prostřední šroub již není zapotřebí).

▷ Dvířka jsou vyrovnaná do roviny.

4.14 Připojení spotřebiče k elektrickému napájení

Nebezpečí úrazu elektrickým proudem a zranění v důsledku poškození spotřebiče nebo poškozeného přívodního kabelu! Ohrožení života a řezná poranění. Pokud došlo během přepravy k poškození spotřebiče nebo přívodního kabelu, můžete být usmrceni zásahem elektrickým proudem. Kromě toho se můžete přívodit řezné poranění o poškozené části skříně spotřebiče.

▶ Po přepravě zkontrolujte spotřebič a přívodní kabel, zda u nich nedošlo k poškození.

▶ Spotřebič za žádných okolností neuvádějte do provozu, pokud je spotřebič nebo přívodní kabel poškozen.

▶ Kontaktujte zákaznický servis.

Spotřebič připojíte k elektrické síti pomocí samostatně dodávaného přívodního sítového kabelu. Přívodní sítový kabel má na jednom konci zásuvku chladicího zařízení a na druhém konci sítovou zástrčku.

Zajistěte, aby byly splněny následující předpoklady:

- Spotřebič ani přívodní sítový kabel jsou nepoškozené.

- Spotřebič je předpisově ustavený. (viz 4.5 Odstranění přepravní pojistky)

Uskladnění

• Požadavky na elektrické připojení jsou splněny. (viz 4.1 Podmínky instalace)
• Rozměry pro předpisové připojení jsou známy a dodrženy.
• Sítové napětí a frekvence odpovídají údajům na typovém štítku.
• Zásuvka má předpisové uzemnění a elektrické jištění.
• Vybavovací proud jističe je mezi 10 A a 16 A.
• Zásuvka je snadno přístupná a není umístěná za spotřebičem.

POZOR

Nebezpečí poškození v důsledku nesprávného provozu! Poškození elektrických komponent spotřebiče.

▶ Používejte pouze dodané přívodní kabely.

▶ Příliš krátké přívodní kabely: Delší přívodní kabel si objednejte u zákaznického servisu. (viz 9.3 Zákaznický servis)

VÝSTRAHA

Nebezpečí požáru v důsledku nesprávného připojení! Popáleniny.

Poškození spotřebiče.

▶ Nepoužívejte prodlužovací kabely.

▶ Nepoužívejte rozvodné lišty.

Nebezpečí poškození v důsledku nesprávného připojení! Poškození spotřebiče.

Přístroj nepřipojujte k ostrůvkovým střídačům, jako např. solárním elektrárnám a benzínovým generátorům.
Sítovou zástrčku přívodního sítového kabelu připojte na zdroj napětí. Dbejte na pevné usazení sítové zástrčky v zásuvce.
▷ Na displeji se objeví symbol Standby.
▷ Pokud není do 60 sekund provedená žádná akce: Symbol Standby vybledne nebo zmizí.
▷ Spotřebič je připojený. První uvedení do provozu viz následující kapitola nebo návod k použití.

4.15 Zapnutí spotřebiče (první uvedení do provozu)

Zajistěte, aby byly splněny následující předpoklady:

- Spotřebič je nainstalovaný a připojený.

- Všechny lepicí pásky, lepicí a ochranné fólie a rovněž přepravní pojistky jsou odstraněny.

Fig. 54 Ilustrační zobrazení

Symbol Standby bliká až do doby, kdy je průběh spouštění ukončen.

Displej zobrazuje symbol Standby.

Když je spotřebič vyexpedován s továrním nastavením, musí být při prvním uvedení do provozu zvolen jazyk displeje.

Fig. 55

▶ Proved'te kroky manipulace podle obrázku.

Fig. 56

▷ Spotřebič je zapnutý, jakmile se objeví teplota na displeji.

▷ Ukazatel teploty bliká, dokud není dosaženo nastavené teploty.

5 Uskladnění

5.1 Pokyny ke skladování

Poznámka

Nedodržení těchto zásad může vést ke zkažení potravin.

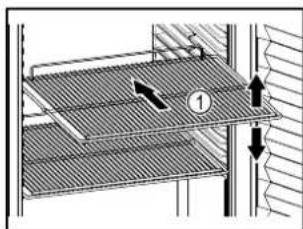

Fig. 57 Ilustrační zobrazení

Při ukládání dodržujte:

☐ Pokud jsou odstavné rošty Fig. 57 (1) přemístitelné, přizpůsobte je vždy na danou výšku.
□ Dodržujte maximální naplnění. (viz 9.1 Technické údaje)
□ Naplňte spotřebič teprve tehdy, jakmile bylo dosaženo skladovací teploty (dodržení chladicího řetězce).
□ Chlazené výrobky se nesmí dotýkat zadní stěny.
□ Chlazené potraviny nepřečnívají přes odkládací plochy.
□ Tekutiny uchovávejte v uzavřených nádobách.
□ Syrové maso nebo ryby zabalte do čistých, uzavřených nádob. Tím se zabráni tomu, aby se maso nebo ryby dotýkaly jiných potravin nebo na ně kapaly.
☐ Chlazené výrobky skladujte s odstupy, aby vzduch mohl dobře cirkulovat.

5.2 Doba skladování

Jako referenční hodnota pro dobu skladování platí minimální datum spotřeby, které je uvedeno na obalu.

6 Obsluha

6.1 Ovládací a indikační prvky

Displej umožnuje rychlé přehled o aktuálním stavu spotře-biče, nastavení teploty, stavu funkcí a nastavení a rovněž o alarmových a chybových hlášeních.

Obsluha probíhá pomocí navigační šipky a potvrzovacího symbolu.

Funkce mohou být aktivovány nebo deaktivovány a nastavované hodnoty mohou být měněny.

Fig. 58 Displej
(1) Stavová obrazovka
(2) Navigační šipka zpět

(3) Navigační šipka vpřed

(4) Potvrdit

6.1.1 Stavová obrazovka

Fig. 59 Stavová obrazovka s teplotou

Stavová obrazovka ukazuje teplotu a je výchozí obrazovkou. Odtud se provádí navigace k nastavením a funkcím. Stavová obrazovka může zobrazovat různé indikační symboly.

6.1.2 Symboly indikace

Symboly indikace informují o aktuálním stavu spotřebiče.

Symbol	Stav spotřebiče
	StandbySpotřebič je vypnutý.
	Pulzující symbol StandbySpotřebič najíždí.
	Pulzující teplotaJeště nebylo dosaženo cílové teploty. Spotřebič chladí na nastavenou teplotu.
	Ukazatel teplotySpotřebič ukazuje nastavenou teplotu.

Symbol Stav spotřebiče
	D na displejiSpotřebič je v DemoMode.
	Připomínka údržbyUplynul nastavený časový interval.
	Plná datová paměťDatová paměť (999 hodin) je plná. Nejstarší data budou od nynějška přepisována.
	Blikající symbolChyba je ještě aktivní.
	Symbol chybySpotřebič je chybovém stavu.
	Bílá lišta dolePodmenu
	Bílá lišta nahořePřednastavení, aktivní nastavení nebo aktivní hodnota
	Přibývající indikační pruhStiskněte na 3 sekundy tlačítko pro aktivaci nastavení.
	Ubývající indikační pruhStiskněte na 3 sekundy tlačítko pro deaktivaci nastavení.

Symboly stavové obrazovky

6.1.3 Akustické signály

Signál se rozezní v následujících případech:

• Pokud je potvrzena funkce nebo hodnota.
• Pokud nějaká funkce nebo hodnota nemůže být ani aktivována ani deaktivována.
• Pokud nastane chyba.
• Při hlášení alarmu.

Zvuky alarmu lze v zákaznickém menu zapnout a vypnout.

6.2 Funkce spotřebiče

6.2.1 Poznámky k funkcím spotřebiče

Funkce spotřebiče jsou z výroby nastavené tak, aby byl spotřebič plně funkční.

Před změnou, aktivací nebo deaktivací funkcí spotřebiče se ujistěte, že jsou splněny následující požadavky:

☐ Přečetli jste si popisy fungování displeje a porozuměli tomu. (viz 3 Princip funkce displeje Touch)
Seznámili jste se s ovládacími a zobrazovacími prvky spotřebiče. (viz 6.1 Ovládací a indikační prvky)

6.2.2 Zapnutí a vypnutí spotřebiče

Toto nastavení umožnuje celý spotřebič zapnout a vypnout.

Zapnutí spotřebiče

▶ Proved'te kroky manipulace podle obrázku.

▶ Provedte kroky manipulace podle obrázku.

Poznámka

Před uplynutím odpočítávání deaktivujte DemoMode.

Fig. 62

▷ Teplota se zobrazí na displeji.

Vypnutí spotřebiče

▶ Provedte kroky manipulace podle obrázku.
▷ Displej zobrazuje symbol Standby.
▷ Displej se vypne asi po 10 minutách.

6.2.3 Teplota

Teplota závisí na těchto faktorech:

• četnost otvírání dvířek

• doba otvíráni dvířek

• okolní teplota v místě instalace

• druh, teplota a množství mražených produktů

Poznámka

V některých oblastech vnitřního prostoru se může teplota vzduchu od ukazatele teploty lišit.

Se správnou teplotou zůstávají mražené produkty déle čerstvé. Lze tak zabránit zbytečnému vyhazování.

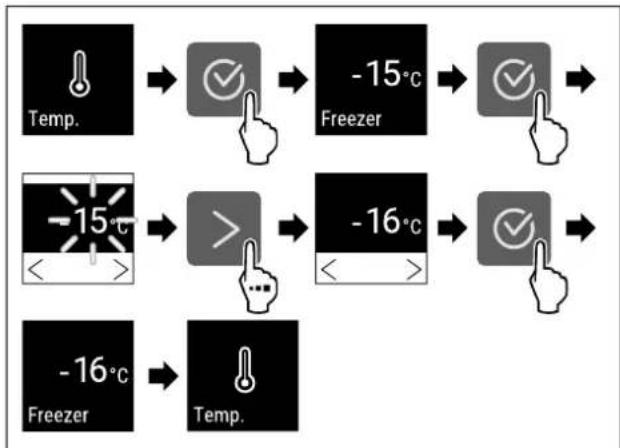

Nastavení teploty

Fig. 65

Fig. 66 Změna teploty z -15 °C na -16 °C

▶ Provedte akční kroky podle obrázku.
▷ Teplota je nastavena.

6.2.4 Záznam teplot

Spotřebič zobrazuje minimální a maximální teploty vnitřního prostoru. Jejich záznam se spustí po zapnutí spotřebiče automaticky s intervalem jedné minuty. Po 999 hodinách (cca 40 dnech) se zobrazí upozornění na plnou datovou paměť. Záznam teplot by pak měl být resetován.

Poznámka

Doporučuje se jednou resetovat záznam teplot při uvádění spotřebiče do provozu po dosažení nastavené teploty. Díky tomu má zobrazená maximální teplota vypovídající hodnotu.

Zobrazení záznamu teplot

Záznam teplot zobrazuje dobu trvání záznamu a minimální a maximální teploty naměřené během této doby.

Fig. 67

Fig. 68

▷ Zobrazí se stavová obrazovka se záznamy teplot.

Resetování záznamu teplot

Zobrazené minimální a maximální teploty lze kdykoliv resetovat. Přitom se smažou zobrazené hodnoty a interval záznamu se znovu se spustí.

Fig. 69

Fig. 70
▶ Proved'te kroky manipulace podle obrázku.
▷ Záznam teploty je resetovaný.
▷ Interval záznamu se znovu spouští.

6.2.5 SuperFrost

Pomocí této funkce aktivujete nebo deaktivujete režim SuperFrost. Pokud aktivujete režim SuperFrost, spotřebič zvýší mrazicí výkon. Tím dosáhněte nižších mrazicích teplot.

Použití:

• Rychlé promrazení čerstvých potravin až do středu.
  Tím se zajistí uchování výživné hodnoty, vzhledu a chuti potravin.
• Žvýšení rezerv chladu v uskladněných mražených výrobčích, než se spotřebič odmrazí.

Teplota ve VarioTempZone zůstane jako přednastavená. Aktivní funkce SuperFrost nemá žádný vliv na VarioTempZone.

Když je funkce aktivní, pracuje spotřebič s vyšším výkonem. Tím mohou být pracovní zvuky spotřebiče dočasně hlasitější a zvýší se spotřeba energie.

Aktivace SuperFrost

Fig. 72
▶ Provedte akční kroky podle obrázku.
▷ Funkce SuperFrost je aktivována.

Deaktivace SuperFrost

SuperFrost se automaticky deaktivuje po 8 až 65 hodinách v závislosti na množství uložených potravin. SuperFrost můžete však kdykoliv deaktivovat ručně:

Fig. 74
▶ Provedte akční kroky podle obrázku.
▷ SuperFrost je deaktivovaný.
▷ Spotřebič pracuje dále v normálním režimu.
▷ Spotřebič chladí na předem nastavenou teplotu.

6.2.6 Zámek displeje

Toto nastavení zabraňuje nechtěné obsluze spotřebiče.

Použití:

• Zabránění neúmyslné změně nastavení a funkcí.
• Zabránění neúmyslnému vypnutí spotřebiče.
• Zabránění neúmyslnému nastavení teploty.

Aktivace zámku displeje

▶ Proved'te akční kroky podle obrázku.

▷ Zámek displeje je aktivován.

▷ Objeví se stavová obrazovka.

Deaktivace zámku displeje

Fig. 77

▶ Provedte akční kroky podle obrázku.

▷ Zámek displeje je deaktivován.

▷ Objeví se stavová obrazovka.

6.2.7 Připomínka servisního intervalu

Nastavení časového rozpětí do připomenutí údržby.

Lze nastavit následující hodnoty:

• 7 dnǚ
• 14 dnǚ
• 30 dnǚ
• 60 dnǚ
• 90 dnǚ
• 180 dnǚ
• 360 dnǚ
• 720 dnǚ
• 1080 dnǚ
• Vyp

Nastavení připomínky servisního intervalu

Následující akční kroky popisují, jak nastavit časové rozpětí do údržby.

Fig. 79
▶ Provedte akční kroky podle obrázku.
Je nastaveno časové rozpětí, než se vygeneruje připo- mínka údržby.
▷ Zobrazí se zbývající čas.

6.2.8 Jazyk

Tímto lze nastavit jazyk zobrazení.

Nastavení jazyka

Fig. 81
▶ Proved'te akční kroky podle obrázku.
▷ Zvolený jazyk je nastaven.

6.2.9 Jednotka teploty

Tato funkce umožňuje nastavení jednotky teploty. Jako jednotku teploty můžete nastavit stupně Celsia nebo stupně Fahrenheit.

Nastavení jednotky teploty

Fig. 82

Fig. 83 Ilustrační zobrazení: Přejděte ze stupňů Celsia na stupně Fahrenheit.
▶ Proved'te akční kroky podle obrázku.
▷ Jednotka teploty je nastavena.

6.2.10 Jas displeje

Tato funkce umožnuje krokové nastavení jasu displeje.

Můžete nastavit následující úrovně jasu:

• 40%
• 60%
• 80%
• 100 % (přednastaveno)

Nastavení jasu

Fig. 84

Fig. 85 Ilustrační zobrazení: Přejděte z 80 % na 60 %.
▶ Proved'te akční kroky podle obrázku.
▷ Jas je nastaven.

6.2.11 Připojení WLAN

Poznámka

Liebherr SmartMonitoring Dashboard není ve všech zemích k dispozici. Zkontrolujte dostupnost pomocí QR kódu zadáním svého modelu.

Poznámka

Používání Liebherr SmartMonitoring Dashboard na https://smartmonitoring.liebherr.com předpokládá mít nainstalovaný SmartModule a firemní účet MyLiebherr. Můžete se přihlásit při online uvádění do provozu přímo svými disponibilními přihlašovacími údaji nebo se registrovat nově a založit si firemní účet.

Toto nastavení vytváří bezdrátové připojení spotřebiče k internetu. Připojení je rízeno pomocí SmartModule. Spotřebič může být připojen přes Liebherr SmartMonitoring Dashboard na bázi internetového prohlížeče a k ovládání, správě a sledování mohou být využívány rozšířené volitelné a individuální možnosti.

Poznámka

Příslušenství získáte prostřednictvím zákaznického servisu (viz 9.3 Zákaznický servis) a v obchodě Liebherr-Hausgeräte na adrese home.liebherr.com/shop/de/deu/zubehor.html.

Zajistěte, aby byly splněny následující předpoklady:

□ Je použiván SmartModule Fig. 86 (1).

Vytvoření připojení

Uvedení do provozu a nastavení svého SmartModule provedte online pomocí Liebherr SmartMonitoring Dashboard na svém koncovém zařízení připojeném k internetu.

Na Liebherr SmartMonitoring Dashboard najdete také informace k dodatečné integraci SmartModule.

Fig. 87

▶ Otevřete Liebherr SmartMonitoring Dashboard (viz Fig. 87).

Na chladničce nebo mrazničce:

▶ Provedte kroky manipulace podle obrázku. ▶ Zřizovací proces pokračuje na Vašem koncovém zařízení připojeném k internetu: Liebherr SmartMonitoring Dashboard

▶ Připojení se vytváří.

▷ Zobrazí se WiFi connecting. Symbol pulzuje.

▶ Následujte pokyny na Liebherr SmartMonitoring Dashboard.

▷ Připojení je vytvořeno.

Odpojení připojení

Fig. 92
▶ Proved'te kroky manipulace podle obrázku.
▷ Připojení je odpojeno.

Resetování připojení

▶ Proved'te kroky manipulace podle obrázku.

▷ Nastavení WiFi se resetují zpět do stavu jako při dodání.

6.2.12 Připojení LAN

Poznámka

Liebherr SmartMonitoring Dashboard není ve všech zemích k dispozici. Zkontrolujte dostupnost pomocí QR kódu zadáním svého modelu.

Poznámka

Používání Liebherr SmartMonitoring Dashboard na https://smartmonitoring.liebherr.com předpokládá mít nainstalovaný SmartModule a firemní účet MyLiebherr. Můžete se přihlásit při online uvádění do provozu přímo svými disponibilními přihlašovacími údaji nebo se registrovat nově a založit si firemní účet.

Toto nastavení vytváří kabelové spojení mezi spotřebičem a internetem. Připojení je řízeno pomocí SmartModule. Spotřebič může být připojen přes Liebherr SmartMonitoring Dashboard na bázi internetového prohlížeče a k ovládání, správě a sledování mohou být využívány rozšířené volitelné a individuální možnosti.

Poznámka

Příslušenství získáte prostřednictvím zákaznického servisu (viz 9.3 Zákaznický servis) a v obchodě Liebherr-Hausgeräte na adrese home.liebherr.com/shop/de/deu/zubehor.html.

Zajistěte, aby byly splněny následující předpoklady:

□ Je použiván SmartModule Fig. 95 (1).
□ Sítový kabel je připojen.
□ Sít je připojená k internetu.

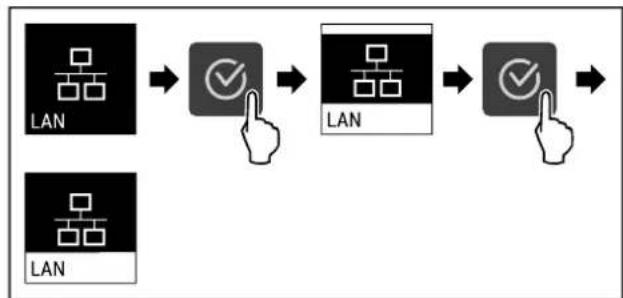

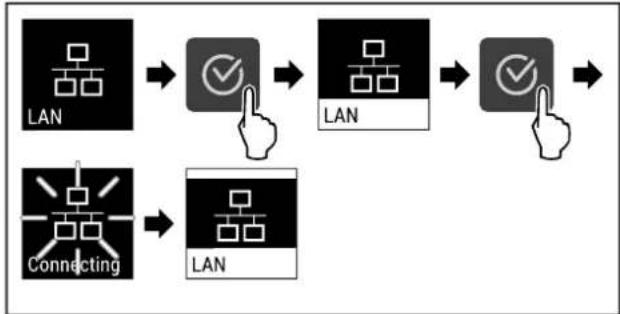

Vytvoření připojení

Uvedení do provozu a nastavení svého SmartModule provedte online pomocí Liebherr SmartMonitoring Dashboard na svém koncovém zařízení připojeném k internetu.

Na Liebherr SmartMonitoring Dashboard najdete také informace k dodatečné integraci SmartModule.

Fig. 96

▶ Otevřete Liebherr SmartMonitoring Dashboard (viz Fig. 96).

Na chladničce nebo mrazničce:

Fig. 97

Fig. 98

▶ Proved'te kroky manipulace podle obrázku.

▷ Připojení se vytváří: Zobrazí se LAN connecting. Symbol pulzuje.

▶ Následujte pokyny na Liebherr SmartMonitoring Dashboard.

▷ Připojení je vytvořeno.

Odpojení připojení

Fig. 99

Fig. 100

▶ Proved'te kroky manipulace podle obrázku.

▷ Připojení je odpojeno.

6.2.13 Informace o spotřebiči

Tato funkce slouží k zobrazení názvu modelu, indexu, sériového čísla a servisního čísla spotřebiče. Informace o spotřebiči budete potřebovat, až budete kontaktovat zákaznický servis. (viz 9.3 Zákaznický servis)

Pomocí této funkce můžete také otevřit rozšířené menu. (viz 3 Princip funkce displeje Touch)

Zobrazení informací o spotřebiči

Fig. 101

Fig. 102
▶ Proved'te akční kroky podle obrázku.
▷ Displej zobrazuje informace o spotřebiči.

6.2.14 Provozní hodiny

Toto zobrazení ukazuje provozní hodiny spotřebiče.

Zobrazení provozních hodin

Fig. 104
▷ Zobrazí se provozní hodiny.

6.2.15 Software

Tato funkce slouží k zobrazení verze softwaru vašeho spotřebiče.

Zobrazení verze softwaru

▶ Proved'te akční kroky podle obrázku.
▷ Displej zobrazuje verzi softwaru.

6.2.16 Dveřní alarm

Pomocí této funkce aktivujete nebo deaktivujete dveřní alarm. Dveřní alarm zazní, když jsou dveře příliš dlouho otevřené. Dveřní alarm je při dodávce aktivovaný. Můžete nastavit, jak dlouho mohou být dveře otevřené, než se spustí dveřní alarm.

Můžete nastavit následující hodnoty:

• 15 sekund
• 30 sekund
• 60 sekund
• 90 sekund
• 120 sekund
• 150 sekund
• 180 sekund
• Vyp

Nastavení dveřního alarmu

Fig. 109 Ilustrační zobrazení: Přepnutí dveřního alarmu z 30 sekund na 60 sekund.

▶ Provedte akční kroky podle obrázku.
▷ Dveřní alarm je nastavený.

Deaktivace dveřního alarmu

▶ Provedte akční kroky podle obrázku.
▷ Dveřní alarm je deaktivovaný.

6.2.17 Světelný alarm

Toto nastavení umožnuje vizuální alarmová hlášení na displeji zvýraznit navíc blikajícím osvětlením spotřebiče.

Aktivace světelného alarmu

Fig. 113
▶ Proved'te akční kroky podle obrázku.
▷ Světelný alarm je aktivní.

Deaktivace světelného alarmu

Fig. 115
▶ Proved'te akční kroky podle obrázku.
▷ Světelný alarm je deaktivovaný.

6.2.18 Demo režim

Demo režim je speciální funkce pro prodejce, kteří chtějí předvést funkce spotřebiče. Pokud aktivujete demo režim, všechny funkce chladicí techniky se deaktivují.

Pokud spotřebič zapnete a na stavovém zobrazení se zobrazí „D“, je již aktivován demo režim.

Pokud aktivujete demo režim a poté jej opět deaktivujete, spotřebič se vrátí do továrního nastavení. (viz 6.2.19 Resetování na tovární nastavení)

Aktivace demo režimu

Fig. 117
▶ Proved'te kroky manipulace podle obrázku.
▷ Demo režim je aktivovaný.
▷ Spotřebič je vypnutý.
Zapněte spotřebič. (viz 4.15 Zapnutí spotřebiče [první uvedení do provozu])
▷ V zobrazení stavu se zobrazí „D“.

Deaktivace demo režimu

Fig. 119
▶ Proved'te kroky manipulace podle obrázku.
▷ Demo režim je deaktivovaný.
▷ Spotřebič je vypnutý.
Zapněte spotřebič. (viz 4.15 Zapnutí spotřebiče [první uvedení do provozu])
▷ Přístroj je resetovaný na tovární nastavení.

6.2.19 Resetování na tovární nastavení

Tato funkce slouží k resetování všech nastavení na tovární nastavení. Všechna dosud provedená nastavení budou resetována na původní nastavení.

Provedení resetu

▶ Proved'te akční kroky podle obrázku.
▷ Spotřebič je resetován.
▷ Spotřebič je vypnutý.
▶ Restartujte spotřebič. (viz 4.15 Zapnutí spotřebiče (první uvedení do provozu))

6.3 Hlášení

6.3.1 Varování

Varování jsou oznamována akusticky signálním tónem a opticky symbolem na displeji. Signální tón se zesiluje a stává se hlasitějším, dokud není hlášení potvrzeno.

Hlášení	Příčina	Odstranění
	Hlášení se zobrazí, když jsou dveře příliš dlouho otevřené.	Zavřete dveře.Stiskněte potvrzovací tlačítko.Alarm se ukončí.
Otevřené dveře		PoznámkaČas, než se zobrazí hlášení, lze nastavit (viz 6.2.16 Dveřní alarm).
	Hlášení se zobrazí, když teplota neodpovídá nastavené teplotě. Příčinou teplotních rozdílů může být:- Byly vloženy teplé produkty.- Při překládání a vytahování chlazených potravin vniklo velké množství teplého vzduchu z okolí.- Na delší doby vypadl proud.	Stiskněte potvrzovací tlačítko.Zobrazuje se nejvyšší teplota.
TemperatureTeplotní alarm		Stiskněte potvrzovací tlačítko.Aktuální teplota bliká a zobra-zení se mění se symbolem teplotního alarmu dokud není dosaženo nastavené teploty.Prověřte kvalitu chlazených produktů.
	Spotřebič je vadný, nastala chyba spotřebiče nebo chybu vykazuje některá ze součástí spotřebiče.	Přesuňte chlazené produkty.Stiskněte potvrzovací tlačítko.Zobrazí se kód chyby.
[470]ErrorChyba		Stiskněte potvrzovací tlačítko.Pokud je k dispozici, zobrazí se další chybový kód.neboZobrazí se stavová obrazovka s blikajícím symbolem chyby.Stiskem navigačního tlačítka se znovu zobrazí chybový kód (kódy).Zaznamenejte si chybový kód (kódy) a kontaktujte zákaznický servis.
	Hlášení se zobrazí po přerušení elektrického napájení, pokud je teplota po obnovení napájení vyšší než mez alarmu.	Stiskněte potvrzovací tlačítko.Zobrazuje se nejvyšší teplota.
[489]PowerVýpadek proudu		Stiskněte potvrzovací tlačítko.Alarm se ukončí a zobrazí se aktuální teplota.Prověřte kvalitu chlazených produktů.
	Přerušeno připojení pomocí WLAN.	Zkontrolujte připojení.Stiskněte potvrzovací tlačítko.Alarm se ukončí.
[504]WiFi errorChyba WLAN
WWW chyba WLAN		Hlášení se zobrazí, pokud není k dispozici internetové připojení pomocí WLAN.	Zkontrolujte připojení.Stiskněte potvrzovací tlačítko.Alarm se ukončí.
Chyba LAN		Přerušeno připojení pomocí LAN.	Zkontrolujte připojení a síťový kabel.Stiskněte potvrzovací tlačítko.Alarm se ukončí.
WWW chyba LAN		Hlášení se zobrazí, pokud není k dispozici internetové připojení pomocí LAN.	Zkontrolujte připojení.Stiskněte potvrzovací tlačítko.Alarm se ukončí.

6.3.2 Připomínky

Připomínky se objevují, když je nutná výzva k nějakému úkonu. Jsou oznamovány akusticky pomocí signálního tónu a opticky pomocí symbolu na displeji. Potvrzení hlášení probíhá stisknutím potvrzovacího tlačítka.

Hlášení		Příčina	Odstranění
		Hlášení se zobrazí, když v časovači uběhl nastavený servisní interval.	Stiskněte potvrzovací tlačítko.Alarm se ukončí.PoznámkaServisní interval může být nastaven (viz 6.2.7 Připomínka servisního intervalu).
Připomínka údržby
		Hlášení se zobrazí, když je plná paměť záznamů teploty (999 hodin).	Stiskněte potvrzovací tlačítko.Alarm se ukončí.Nejstarší data se přepíší.PoznámkaZáznam teplot může být resetován (viz 6.2.4 Záznam teplot).
Připomínka záznamu

7 Vybavení

7.1 Bezpečnostní zámek

Zámek ve dveřich spotřebiče je vybaven bezpečnostním mechanismem.

7.1.1 Uzamčení spotřebiče

Fig. 122 Ilustrační zobrazení

Klíč zasuňte dovnitř.
▶ Otáčejte klíčem o 90° proti směru hodinových ručiček.
▷ Spotřebič je uzamčený.

7.1.2 Odemknutí spotřebiče

Fig. 123 Ilustrační zobrazení

▶ Klíč zasuňte dovnitř Fig. 123 (1).
▶ Otáčejte klíčem o 90° ve směru hodinových ručiček Fig. 123 (2).

▷ Spotřebič je odemčený.

8 Údržba

8.1 Odmrazování spotřebiče

VÝSTRAHA

Nesprávné odmrazování přístroje! Zranění a poškození.

K urychlení rozmrazování nepoužívejte žádná jiná mecha- nická zařízení nebo jiné prostředky než doporučené výrobcem.
▶ Nepoužívejte elektrická topidla, parní čisticí přístroje, rozmrazovací spreje, ani otevřený plamen.
▶ K odstraňování ledu nepoužívejte ostré předměty.

Pro zachování funkčnosti spotřebiče doporučujeme jeho odmrazování v případě silného nánosu ledu. Pro námrazu v interiéru je rozhodující místo instalace (např. vysoká vlhkost vzduchu), nastavení spotřebiče a nesprávné chování uživatele.

Pokud automatické odmrazování nestačí, odmrazte spotřebič ručně:

▶ Vypněte spotřebič. (viz 6.2.2 Zapnutí a vypnutí spotře-biče)
▶ Vytáhněte zástrčku ze sítě.
▶ Přesuňte zmrazené výrobky.
▶ Dveře spotřebiče nechte během odtávání otevřené.
Zbývající odtátou vodu vytřete hadrem a spotřebič vyčistěte.

8.2 Čištění přístroje

8.2.1 Příprava

VÝSTRAHA

Nebezpečí zkratu v důsledku dílů vedoucích elektrický proud!

Zasažení eletrickým proudem nebo poškození elektroniky.

▶ Vypněte spotřebič.

▶ Vytáhněte sítovou zástrčku nebo vypněte pojistku.

VÝSTRAHA

Nebezpečí požáru ▶ Chraňte chladicí okruh před poškozením.

▶ Vyprázdněte spotřebič.
▶ Vytáhněte sítovou zástrčku.
▶ Dodržujte pokyny pro prepravu spotřebiče. (viz 4.3 Preprava spotřebiče)

8.2.2 Čištění skříně

POZOR

Neodborné čištění!

Poškození přístroje.

▶ Používejte výhradně měkké utěrky a univerzální čisticí přípravky s neutrálním ph.
▶ Nepoužívejte škrábající nebo abrazivní houbičky nebo drátěnky.
▶ Nepoužívejte ostré abrazivní čisticí prostředky obsahující písek, chloridy nebo kyseliny.

VÝSTRAHA

Nebezpečí zranění a poškození horkou párou! Horká pára může způsobit popáleniny a poškodit povrchy. ▶ Nepoužívejte parní čisticí přístroje!

POZOR

Nebezpečí poškození zkratem!

▶ Při čištění spotřebiče dbejte na to, aby se žádná voda z čištění nedostala do elektrických komponentů.

▶ Otírejte skřín měkkou, čistou utěrkou. Při silném znečištění použijte vlažnou vodu s neutrálním čisticím prostředkem. Skleněné plochy lze navíc čistit čističem skla.
Jednou ročně očistěte spirálu kondenzátoru. Pokud se spirála kondenzátoru neočistí, vede to ke značnému snížení účinnosti spotřebiče.

8.2.3 Čištění vnitřního prostoru

VÝSTRAHA

Nebezpečí zkratu v důsledku dílů vedoucích elektrický proud!

Zasažení eletrickým proudem nebo poškození elektroniky.

▶ Vypněte spotřebič.

▶ Vytáhněte síťovou zástrčku nebo vypněte pojistku.

VÝSTRAHA

Nebezpečí zranění a poškození horkou párou! Horká pára může způsobit popáleniny a poškodit povrchy. ▶ Nepoužívejte parní čisticí přístroje!

POZOR

Neodborné čištění!

Poškození přístroje.

▶ Používejte výhradně měkké utěrky a univerzální čisticí přípravky s neutrálním ph.
▶ Nepoužívejte škrábající nebo abrazivní houbičky nebo drátěnky.
▶ Nepoužívejte ostré abrazivní čisticí prostředky obsahující písek, chloridy nebo kyseliny.

Poznámka

Nepoškod'te nebo neodstraňujte typový štítek na vnitřní straně spotřebiče. Typový štítek je důležitý pro zákaznický servis. (viz 9.3 Zákaznický servis)

▶ Otevřete dveře.
▶ Vyprázdněte spotřebič.
Vnitřní prostor a součásti vybavení vyčistěte vlažnou vodou s trochou mycího prostředku. Nepoužívejte čisticí prostředky s obsahem písku nebo kyselin či chemická rozpouštědla.

8.2.4 Po vyčištění

▶ Spotřebič a součásti vybavení vytřete do sucha.
▶ Připojte spotřebič a zapněte jej.
Když je teplota dostatečně nízká:
▶ Vložte chlazené produkty.
▶ Čištění pravidelně opakujte.
▶ Chladničku s výměníkem tepla jednou ročně vyčistěte a zbavte prachu.

9 Zákaznická pomoc

9.1 Technické údaje

Teplotní rozsah
Mraznička	-9 °C až -26 °C

Maximální naplnění přihrádky A)
Šířka spotřebiče	600 mm	750 mm
Úložné rošty	45 kg	60 kg
Skleněná deska	40 kg 40 kg
Dřevěný rošt	45 kg	60 kg
Zásuvka 50 kg	50 kg
BFF.. 30 kg

A) Při velkém naplnění může docházet k lehkým průhybům přihrádek.

Užitný obsah

Viz užitný obsah na typovém štítku. (viz 1.2 Přehled spotřebičů a vybavení)

Osvětlení*
Třída energetické účinnosti A) *	Světelný zdroj*
Tento výrobek obsahuje jeden nebo několik světelných zdrojů třídy energetické účinnosti F	LED

A) Spotřebič může obsahovat světelné zdroje s různými třídami energetické účinnosti. Uvádí se nejnižší třída energetické účinnosti.

9.2 Technická porucha

Spotřebič je vyroben a konstruován tak, aby bylo zaručeno bezpečné fungování a dlouhá životnost. Pokud se během provozu přesto vyskytne porucha, zkontrolujte, zda nebyla způsobena chybnou obsluhou. V tom případě Vám totiž musíme naúčtovat vzniklé náklady i během záruční doby.

Následující poruchy můžete odstranit sami.

9.2.1 Funkce spotřebiče

Chyba	Příčina Odstranění
Spotřebič nefunguje.	→ Spotřebič není zapnutý.	► Zapněte spotřebič.
	→ Zástrčka není správně zasunuta do zásuvky.	► Zástrčku zkontrolujte.
	→ Pojistka napájecí zásuvky není v pořádku.	► Pojistku zkontrolujte.
	→ Výpadek proudu	► Spotřebič nechte zavřený.► Chraňte potraviny: Na potraviny dejte akumulátory chladu nebo použijte decentralizovaný mrazák, pokud výpadek proudu trvá déle.► Rozmrazené potraviny znovu nezmrazujte.
	→ Zásuvka chladicího zařízení není správně zasunutá ve spotřebiči.	► Zkontrolujte zásuvku chladicího zařízení.
Teplota není dosta-tečně nízká.	→ Dveře spotřebiče nejsou správně zavřené.	► Dveře spotřebiče zavřete.
	→ Přívod vzduchu a ventilace není dostačující.	► Uvolněte a očistěte ventilační mřížku.
	→ Teplota prostředí je příliš vysoká.	► Dbejte na správné okolní podmínky: (viz 1.4 Oblast použití přístroje)
	→ Spotřebič byl příliš často nebo příliš dlouho otevřený.	► Počkejte, zda se potřebná teplota neobnoví samovolně. Pokud ne, obratte se na zákaznický servis. (viz 9.3 Záka-znický servis)
	→ Teplota je nastavena chybně.	► Nastavte nižší teplotu a zkontrolujte po 24 hodinách.
	→ Spotřebič stojí příliš blízko u zdroje tepla (kamna, topení atd.).	► Změňte umístění spotřebiče nebo zdroje tepla.
Tvorba námrazy na rámu skřině a/nebo na vnitřní straně dveří.	→ Těsnění dveří je poškozené.	► Těsnění dveří vyměňte.
	→ Nastavili jste příliš nízkou teplotu nebo jste příliš zřídka otevírali dveře.	► Funkce spotřebiče není ovlivněna, případnou námrazu odstraňte hadříkem.

9.3 Zákaznický servis

Nejprve zjistěte, zda jste schopni odstranit chybu sami. Pokud tomu tak není, obraťte se na zákaznický servis.

Adresu najdete v přiložené brožuře „Servis Liebherr“ nebo na home.liebherr.com/service.

VÝSTRAHA

Neodborná oprava!

Zranění.

▶ Opravy a zásahy do přístroje a přívodního vedení elektrické energie, které nejsou výslovně uvedeny v (viz 8 Údržba), smí provádět pouze zákaznický servis.
▶ Poškozené přívodní síťové vedení smí vyměnit pouze výrobce nebo jeho zákaznický servis nebo podobně kvalifikovaná osoba.
▶ U přístrojů se zástrčkou pro studené přístroje může výměnu provést zákazník.

9.3.1 Kontaktování zákaznického servisu

Ujistěte se, že máte připravené tyto informace o spotřebiči:

☐ Označení spotřebiče (model a index)
□ Servisní č. (servis)
□ Sériové č. (sér. č.)
▶ Vyvolejte informace o spotřebiči na displeji (viz 6.2.13 Informace o spotřebiči).

-nebo-

▶ Vyčtěte informace o spotřebiči z typového štítku. (viz 9.4 Typový štítek)
▶ Informace o spotřebiči si zapište.
▶ Informujte zákaznický servis: Sdělte závady a informace o spotřebiči.
To umožní rychlý a účelný servisní zákrok.
▶ Rid'te se dalšími pokyny zákaznického servisu.

9.4 Typový štítek

Typový štítek je umístěn na vnitřní straně přístroje. Viz přehled přístroje.

Fig. 124

10 Vyřazení z provozu

▶ Přístroj vyprázdněte.
▶ Přístroj vypněte.
▶ Vytáhněte sítovou zástrčku ze zásuvky.
Odstranění zásuvky chladicího zařízení v případě potřeby: Vytáhněte zásuvku chladicího zařízení ze zástrčky spotřebiče a současně s ní pohybujte doleva a doprava.
▶ Přístroj vyčistěte. (viz 8.2 Čištění přístroje)
▶ Pokud jsou k dispozici: Odstraňte kryty a izolaci z průchodky senzoru, abyste zabránili růstu plísní.
Dveře nechte otevřené, aby nevznikal nepříjemný zápach.

Poznámka

Poškození přístroje a chybné fungování!

Přístroj po vyřazení z provozu skladujte pouze při povolené pokojové teplotě v rozmezí -10 °C a +50 °C.

11 Likvidace

11.1 Příprava přístroje k likvidaci

Společnost Liebherr používá v některých přístrojích baterie. V EU zákonodárce z ekologických důvodů uložil koncovému uživateli povinnost tyto baterie před likvidací odpadního zařízení odstranit. Pokud váš přístroj obsahuje baterie, je k němu přiloženo příslušné upozornění.

Svítidla Pokud můžete svítidla odstranit samostatně a nedestruktivně, odstraňte je také před likvidací.

▶ Odstavte prístroj z provozu.
▶ Pokud je to možné: Vyjměte svítidla, aniž byste je zničili.

11.2 Ekologická likvidace přístroje

Přístroj obsahuje pouze kvalitní materiály a je zapotřebí jej likvidovat mimo netříděný domovní odpad.

Likvidujte baterie odděleně od starého přístroje. Za tímto účelem můžete baterie bezplatně vrátit v prodejnách a recyklačních centrech.

Svítidla

Vyjmutá svítidla zlikvidujte prostřednictvím příslušných sběrných systémů.

Pro Německo:

Přístroje můžete bezplatně zlikvidovat prostřednictvím sběrných nádob třídy 1 v místních recyklačních a materiálových centrech. Při nákupu nové chladničky / mrazničky a prodejní ploše > 400 m² bude přístroj bezplatně odebrán zpět prostřednictvím obchodu.

VÝSTRAHA

Unikající chladivo a olej!

Požár. Obsažené chladivo je ekologické, ale hořlavé. Obsažený olej je rovněž hořlavý. Unikající chladivo a olej se mohou při příslušně vysoké koncentraci a v kontaktu se externím tepelným zdrojem vznítit.

▶ Nepoškod'te potrubí okruhu chladiva a kompresor.

▶ Dodržujte pokyny pro prepravu spotřebiče. (viz 4.3 Přeprava spotřebiče)
▶ Přístroj odvezte, aniž byste jej poškodili.
▶ Baterie, svítidla a přístroj zlikvidujte v souladu s výše uvedenými specifikacemi.

12 Doplňující informace

Další informace k záručním podmínkám naleznete v přiložené servisní brožuře nebo na internetu na odkazu https://home.liebherr.com.

Datum vydání: 20250214

Index č. výrobku: 7080764-00
