Vážení zákazníci,

děkujeme Vám za Vaši důvěru a za nákup kódového zámku Sygonix SY3435062.

Tento návod k obsluze je současti výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestiže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

Účel použití

Tento kódový zámek slouží k zabezpečení přístupových dveří (např. kanceláře) a k aktivaci nebo deaktivaci poplachového systému. Řídí se buď 2 až 6 – místním numerickým kódem, nebo vhodným transpondérem.

Po vložení správného uživatelského kódu (nebo když před kódovým zámkem podržite naladěný transpondér), systém aktivuje spinaci kontakt (viz níže „Technické údaje“) a spusti napřiklad otvirání dveří, nebo poplachový systém.

Vzhledem speciální konstrukci (IP66) Ize kódový zámek použivat venku i uvnitř mistnosti.

Rozsah dodávky

Kódový zámek 1 x dioda

Plastový kryt pro montáž na stěnu 2 x šroub pro upevnění

Popis a ovládací prvky

A. LED kontrolka (červená, žlutá, zelená)
B. Panel numerických tlačitek 0 až 9
C. Tlačitko #
D. Otvor šroubu k upevnění čelního panelu
E. Tlačitko

→ Montážní deska k instalaci na stěnu a připojovací kabely jsou umístěny na zadní straně kódového zámku.

Barva Funkce

Červená 12 V DC
Černá GND
Hnědá Nepouživá se
Šedá Nepouživá se
Oranžová Tlačitko
Růžová Nepouživá se
Zelená Kontakt NC (normálně zavřený)
Fialová COM
Modrá Kontakt NO (normálné otevřený)
Žlutá Zvonek
Bilá GND

Kontakty 1 + 2: Připojení napájení

Zde se musí připojit zdroj napájení (12 V DC). Věnujte pozornost správné polaritě: připojení 1 = plus/+, připojení 2 = minus/-/GND.

Kontakty 5: Vstup pro samostatné tlačitko otviráni dveři

Stiskem tlačitka se aktivuje spinaci kontakt bez potencialu. Může se používat napřiklad k manuálni aktivaci otevřeni dveři.

Kontakty 3, 4, a 6: Bez funkce, nepoužívají se.

V této verzi kódového zámku se ke kontaktúm nic nepřipojuje.

Tento spínací kontakt (hodnoty viz „Technické údaje“) se aktivuje, když se vloží správný uživatelský kód nebo přiloží vhodná karta transpondéru. Spínací čas lze nastavit v rozsahu 0 – 99 sekund.

Kontakty 10 + 11: Pripojeni zvonku

Zde se může přímo připojit malý reproduktor (8 Ω, 0,5 W).

Instalace a připojení

Nepřipojujte kabely, pokud je výrobek připojen k proudu.

• Pomoci malého plochého šroubováku opatrně vypačte montážní desku na zadní straně kódového zámku, abyste ji oddělili od čelni strany.
• Vhodnými šrouby připevněte montážni desku na stěnu. V závislosti na materiálu stěny může být potřeba použit vhodné hmoždinky.

Montážní deska se musí připevnit tak, aby otvor připevňovacího šroubu byl na spodní straně. Dejte pozor, abyste při vrtání a šroubování do zdi nepoškodili nějaké kabely a vedení.

• Kabely prípojte k príslušným svorkám podle výše uvedeného obrázku. Věnujte pozornost vhodné izolaci (např. ochranné hadičky proti teplu).

- Pro připojení otvírače dveří se používá ochranná dioda a varistor podle níže uvedeného připojovacího schématu. Tyto komponenty chrání kódový zámek proti napětovým špičkám.

Přiložený varistor se smí použit, pouze pokud je kódový zámek napájen vstupnim napětim 12 V DC.

Nikdy nezapínejte napájení přes splinací kontakt bez potenciálul! Mohlo věst k úrazu elektrickým proudem! Dodržujte přípustné hodnoty kontaktu (viz níže „Technické údaje“).

Použijte vhodné kabely rúzných barev. Zapište si barevné označení a uschovejte si tyto informace spolu s návodem k obsluze. Při připojování vodiču napájení věnujte pozornost správné polarité (sledujte označení plus/+ a minus/-).

• Dejte pozor, aby kabely za kódovým zámkem byly chráněny proti mokru (např. na mistě, kde prochází skrz stěnu).
• Když dokončite všechna potřebná připojení, připevněte čelní panel k montážní desce. Dejle pozor, aby se kabely pěkdy neskíply.
• K pripevněni čelního panelu použijte montážní šroub v spodní části panelu.

Uvedení do provozu

• Pokud jste namontovali kódový zámek, zapněte napájení.
• Mělo by se rozsvitit podsvícení panelu tlačitek. LED kontrolka v homi části bude cca 5 sekund blikat a potě začne tvale svitit.
• Nyní můžete přistoupit k programování.

K otevření programovacilho režimu budete potřebovat master kód (nebo naladěný master transpondér). Ve výchozím nastavení má master kód hodnotu 1 2 3 4. Pro další provoz kódového zámku ho však budete muset změnitl. Master kód a uživatelské kódy mohou obsahovat 4 až 6 číslic. Všechny kódy musi mit stejnou dělku.

Všechna data a naprogramování se zachovaji i v připadě výpadku proudu.

Doporučujeme, abyste během programování postupovali v následujícím pořadí:

• Resetujte kódový zámek na tovami nastavení
• Vyberte provozni rezim kodoveho zamku.
• Naprogramujle délku kódu a nový master kód.
• Pokud se budou poživat transpondery, vylvorte master transpondér.
• Naprogramujte uživatelské kódy a/nebo vytvoře uživatelské transpondéry.
• Naprogramujte cas aktivace spinaciho kontaktu.
• Podle potřeby zapněte funkci zvonku.

Programování

Během programování kódového zámku nevypinejte napájení, protože jinak by se mohla poškodit už existující data ne naprogramování.

Master kód a uživatelské kódy mohou obsahovat 2 až 6 číslic. Všechny kódy musí mít stejnou délku. Každý kód musí být jedinečný. Master kód se nemůže používat jako uživatelský kód. Ve výchozim nastavení má master kód hodnotu 1 2 3 4.

a) Otevření a zavření režimu programování

• V horní části kódového zámku musi nepřetržitě svítit červená LED kontrolka, která signalizuje, že kódový zámek je v normálním provozu.
  ■ Vložte dvakrát po sobě masler kód.

PHKIAO: 1234 1234

Ve výchozím nastavení má master kód hodnotu 1 2 3 4. Z bezpečnostních důvodů ho však musíte změnit.

• Pokud jste vložili 2x správně master kód, kódový zámek vydá dlouhý zvukový signál
  a prejede do rezímu programovani. LED kontrolka v formi cast zamiku bude svitat židte.
• Nyní můžete naprogramovat požadovaná nastavení (viz níže uvedené pokyny).
• Pro ukončení režimu programování stiskněte tlačitko . Kódový zámek vydá krátký zvukový signál a přejde do normálního provozního režimu. V horní části kódového zámku bude znovu nepřetržitě svítit červená LED kontrolka.

Pokud se během 60 sekund nestiskne žádné tlačitko, režim programování se automaticky ukončí a kódový zámek vydá 4 krátké zvukové signály.

b) Obnovení výchoziho nastavení

Všechna data a naprogramování můžete vymazat z paměti a resetovat kódový zámek na výchozí nastavení.

1. Pokud znáte master kód:
2. Vložie 2c po sobě master kód.

Priklad:

• Kdvž iste vložili 2x správně master kód, kódový zámek vydá dlouhý zvukový signál
  a přejde do režimu programování. LED kontrolka v horní části zámku bude svitit žlutě
• Stiskněte [*] [8]. V horní části bude blikat žlutá LED kontrolka.
• Stiskněte [9] [9] a uslyšite dlouhý zvukový signál. Kódový zámek se nyní resetoval na výchozi nastavení a vymazalo se veškeré naprogramování. Master kód se resetoval na 1 2 3 4.
• Stiskněte 2x krátce tlačitko, „ávy se režim programování ukončil. Kódový zámek přejde do normálního provozního režimu a v horní části kódového zámku bude znovu nepřetržitě svítit červená LED kontrolka.

2. Pokud neznáte master kód:

Reset na tovární nastavení

Zde naleznete, jak resetovat hlavni kód na továmi nastavení, pokud hlavni kód není znám.

Rešení

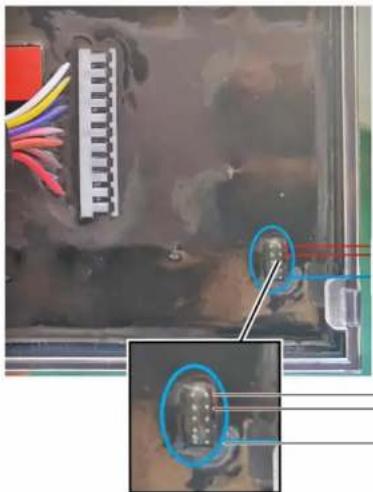

Choete-li resetovat hlavní kód na výchozi tovární nastavení, postupujte takto:

Připravte si malou kovovou sponu nebo šroubovák.

Odpojte kódový zámek od napěti/napájeni

Počkejte, dokud všechny LED nezhasnou.

Odstraňte průhledně lepidlo z koliků na zadní straně kódového zámku. Viz obr. 1.

Znovu připojte kódový zámek ke zdroji napětí

Kontrolni LED bliká červeně po dobu 5 sekund.

Zatimco indikátor LED bliká červeně, stiskněte a podržte tlačitko # a propojte kolíky #1 a #2

pomoci kovové svorky nebo malého šroubováku po dobu 5 sekund.

- Ozve se krátké pipnutí.

- Hlavní kód je resetován na 1234.

- Resetovali iste hlavní kód na továroj nastaveni.

- Hlavni kód je nyní 1234.

Obr. 1.

c) Programování provozního režimu

Kódový zámek má lň rúzné provozní režimy aktivace spinaciho kontaktu:

Provozni režim 1 = Aktivace transpondèrem

Transpondér se musí přidržet před povrchem senzoru (tj. oblast nad panelem tlačitek)

V připadě ztráty můžete transpondér vymazat z paměti kódového zámku. Do té doby však může nálezce transpondéru získat přístup k zámku.

Provozni režim 2 = Aktivace uživatelským ködem, nebo transpondérem:

Kontakt se sepne, když vložite správný uživatelský kód, nebo přidržite před povrchem senzoru

spravny transponder. Pristup muže ziskat każdy, kdo vidi, jaky kod vkladate.

ozivateisky kou nebo transponden Ize dložit na hektere z 1000 míst v pameti.

Provozní režim 3 = Aktivace uživatelským kódem a transpondérem:

Pro získání přístupu je potřeba jak uživatelský kód, tak správný transpondér. Transpondér se musí přidržet před povrchem senzoru. Když systém detekuje správný transpondér, musí se vložit ještě uživatelský kód.

V lomto prípadě je zajištěna mnohem větší bezpečnost, než když se použivá jen uživatelský kód, nebo transpondér. Prístup může získat jen osoba, která má transpondér a současně zná správný uživatelský kód.

Uživatelský kód a přislušný transpondér lze uložit na některé z 1000 mist v paměti.

Při výběru uživatelského režimu postupujte následujicim způsobem

- Otavrete režim programovani.

- Stiskněte [*] [0]. Začne blikat žlutá LED kontrolka.

- Některým z následujících kódů vyberte provozní režim:

[0] [0]. Aktivace spínacilho kontaktu transpondérem

[0] [1] Aktivace spínacího kontaktu uživatelským kódem, nebo transpondérem.

[0] [2] Aktivace spínacího kontaktu uživatelským kódem a transpondérem.

- Kódový zámek vydá dlouhý zvukový signál a LED kontrolka bude svítlit žlutě

Zvolený režim přístupu se uloží.

- Pro ukončení režimu programování stiskněte tlačitko . 🚗 horní části kódového zámku bude

znovu nepřetržitě svílt červená LED kontrolka.

d) Programování délky uživatelského a master kódu

Master kód a uživatelské kódy mohou obsahovat 4 až 6 číslic. Všechny kódy musí mit stejnou délku.

Nejprve se musí naprogramovat délka uživatelského kódu a hned poté master kódu. Pokud po naprogramování délky kódu nechtěně ukončite režim programování, budete muset kódový zámek resetovat. Když se změní délka kóců (např. ze 4 číslic na 5 číslic), dojde ke ztrátě naprogramování.

Postupujte následujícim zpúsobem:

- Otevřete režim programování.

- Stiskněte [*] [9]. Začne blikat žlutá LED kontrolka.

- Stiskněte [0] [4]. Kódový zámek vydá dlouhý zvukový signál a LED kontrolka bude svitit žlutě.

- Nyní vložte požadovanou délku kódů:

[2] Kód tvofí 2 čislice

[3] Kód tvolí 3 číslice

[4] Kod byoři 4 čislice

[4] Kod Korn 4 šišlak. [5] Kod tvok 5 žiclio.

[6] Kod von & Stalic

- Kódový zámek vydá dlouhý zvukový signál.

→ Pokud namísto dlouhého zvukového signálu uslyšite 3 krátké signály, znamená to, že jste nastavili stejnou délku kódu, jakou už používáte.

• Stiskněte krátce tlačitko .

• Vložie [*] [3]. Začne blikat žlutá LED.

- Vložte 2x po sobě nový master kód.

→ Musite si být zcela jisti, že počet čislic nového master kódu je stejný jako právě naprogramována délka kódu, např. 3 čislice.

- Kódový zámek vydá krátký a dlouhý zvukový signál a LED kontrolka bude svítil žlutě. - Pro ukončení režimu programování stiskněte tlačítko . 📊 horní části kódového zámku bude znovu nepřetržitě svítit červená LED kontrolka.

e) Změna master kódu

Pokud chcete změnit délku kódu (např. ze 4 na 5 čislic), musite přeprogramovat současně i master kód. Nechcete-li měnít délku kódu a ponechat např. 4 čislice, stačí jen změnit master kód (např. pokud chcete změnit výchozí master kód 1 2 3 4 na 9 8 7 6). V tomto připadě nedojde k ztrátě oslatních nastavení a programování.

Postupujte následujicim způsobem:

- Otevřete režim programování. - Vložte [^] [3]. Začne blikat žlutá LED. - Vložte 2x po sobě nový master kód.

→ Musíte si být zoela jisti, že počet číslic nového master kódu je stejný jako počet číslic v slarém master kódu, např. 4 čislice.

- Kódový zámek vydá krátký a dlouhý zvukový signál a LED kontrolka bude svítit žlutě. Nový master kód se uložil.

- Pro ukončení režimu programování stiskněte tlačitko . 🚗 horní části kódového zámku bude znovu nepřetržitě svílit červená LED kontrolka.

f) Uložení uživatelského kódu

Kódový zámek má celkem 1000 míst v paměti. V závislosti na zvoleném provozním režimu můžete uložit do paměti bud uživatelský kód, transpondér, nebo kombinaci obou. Informace k uložení transpondéru nebo kombinace uživatelského kódu a transpondéru najdete níže.

→ Doporučujeme, abyste si vytvořili tabulku s přesným zápisem všech přístupových dat (čísló místa v paměti, uživatelský kód/transponděr, jméno uživatele). Jen tak si udříte dobrý přehled o tom, kdo má jaký přístup. Kroměho bodu betete moci v případě potřeby velmi jednoduše změnit nebo vymazat oprávnění k přístupu.

Otevřete režim programování. Stískněte [*] [9]. Začne blíkat žlutá LED. Stískněte [0] [2]. Kodovy zámek vydá dlouhý zvukový signál a LED kontrolka bude svítit žlutě. Vložte číslo paměti (0 0 0 až 9 9 9). Kódovy zámek vydá 2 zvukové signály. Vložte požadovaný uživatelský kod (delka uživatelského kódu musi byt stejná jako delka master kódu, např. 4 číslice). Kódovy zámek vydá krátký a dlouhý zvukový signál a LED kontrolka bude svítit žlutě. Master kód se uložil. Stískněte krátcé tlačítko .

Nyní můžete v případě potřeby uložit další uživatelský kód. Pokračujte vložením programovacilho kódu [*] [9], jak popisujeme výše.

- Pro ukončení režimu programování stiskněte tlačítko . 📊 horní části kódového zámku bude znovu nepřetržitě svlit červená LED kontrolka.

Změna uživatelského kódu: Postupujte stejným způsobem jako při ukládání uživatelského kódu, viz výše. Vyberte číslo v paměti, které chcete změnit a vložte nový uživatelský kód.

g) Vytvoření master transpondéru

Režim programováni na kódovém zámku můžete otevřit také pomoci master transpondéru. Zjednoduší, resp. zrychli se tim operace, zvlástě v případě dlouhého master kódu nebo při častém programováni kódového zámku.

→ Na kódovém zámku lze vždy použivat jen jeden master transpondér. Pokud dojde k poškozeni nebo ke ztrátě master transpondéru, můžete samozřejmě naprogramoval nový master transpondér.

Postupujte následujicim způsobem:

- Otevřete režim programování.

• Vložie [*] [7].
• LED kontrolka indikuje, zda už existuje nějaký master transpondér:
• Bliká zelená LED: Master transpondér ještě nebyl vytvořen.
• Svítí červená LED: Master transpondér už existuje.
• Pokud chcete zrušit proces vytvoření master transpondéru, stliskněte krátce tlačítko . 📐
• Když chcete vymazat stávající master transpondér stliskněte dvakrát krátce tlačítko . 📐 LED kontrolka poté zabliká zeleně a můžete vytvořit nový master transpondér viz následující krok.
• Když chcete nějaký transpondér použít jako master transpondér, podržte ho jednoduše před kódovým zámkem.
• Jakmile kódový zámek detekuje master transpondér, vydá krátký zvukový signál. Poté uslyšte dlouhý zvukový signál, který signalizuje, že transpondér se změnil na master transpondér. LED kontrolka bude svítit žlutě.
• Pro ukončení režimu programování stiskněte tlačltko . . .homí části kódového zámku bude nepřetržitě svítit červená LED kontrolka.

h) Otevření režimu programování pomocí master transpondéru

Pokud chcele master transpondér použit k olevření režimu programování, podržte ho před kódovým zámkem. Když systém detekuje master transpondér, kódový zámek vydá dlouhý zvukový signál a LED kontrolka bude svitit žlutě. Nyni můžete pokračovat v programování jako obvykle.

Kromě ukončení režimu programováním tlačítkem 5hůžete ho ukončit také, pokud podržíte master transpondér před kódovým zámkem.

i) Vytvoření uživatelského transpondéru

Kódový zámek má tří různé provozní režimy aktivace splinacího kontaktu, viz výše. Provozní režim 1 = Aktivace splinacího kontaktu transpondérem Provozní režim 2 = Aktivace splinacího kontaktu uživatelským kódem. nebo transpondérem Provozní režim 3 = Aktivace splinacího kontaktu uživatelským kódem a transpondérem.

Naladěni transpondéru pro provozní režim 1 (jen transpondér):

→ Pokud chcete použivat provozni režim 1, tj. aktivovat spinaci kontakt jen transpondérem, není potřeba vkládat uživatelský kód. Postupujte následujícim způsobem:

• Otevřete režim programování.
• Vložte číslo paměti (0 0 0 až 9 9 9).
• Barva blikajici LED kontrolky ukazuje, jestli je pamět obsazena:
• Bliká červená LED: Pamět se už použivá, tj. je obsazena transpondérem, nebo uživatelským kódem.
• Bliká zelená LED: Pamět je prázdná.

- Pokud chcete zrušit proces vytvoření uživatelského transpondéru, stiskněte tlačítko . 📋 - Chcete-li vyčistit obsazenou paměť, stiskněte dvakrát tlačítko [*]. LED kontrolka zabliká zeleně a transpondér můžote naladít – viz další krok.

- Pro vytvoření uživatelského transpondéru ho podržle před kódovacím zámkem. - Když kódový zámek delekuje transpondér. vydá krátký zvukový signál. Poté uslyšite dlouhý zvukový signál, který signalizuje, že transpondér se naladil jako uživatelský transpondér. LED kontrolka bude blikat žlutě.

→ Pokud se už transpondér uložil dříve na jiné místo v paměti, kódový zámek vydá 3 krátké zvukové signály a proces ukládání se nedokonči.

- Stiskněle krátce tlačitko a LED bude svílit žluté. Poté můžele v případě potřeby vytvořit další uživatelský transpondér. Postupujte podle výše uvedeného popisu od vložení čísla paměti.

- Pro ukončeni režimu programovani sliskněte tlačitko. 🚫 horni části kódového zámku bude nepřeltržitě svitit červená LED kontrolka.

j) Vytvoření skupiny uživatelských transpondérů

Výše popisujeme, jak vytvořit jednotlivé uživatelské transponděry (bez vložení uživatelského kódu) v provozním režimu 1. Pokud však budete chtít vytvořit větší počet transponděru (např. pro 50 zaměstnanců), tak vám kódový zámek nabízi možnost využit speciální funkci.

→ Během vytváření transpondění nelze vkládat uživatelský kód. Proto lze tuto funkci využit jen v provozním režimu 1 (Aktivace spínaciho kontaktu transpondérem).

Postupujte následujicim způsobem:

- Otevřete režim programování.

- Stiskněte [*] [9]. Začne blikat žlutá LED. - Stiskněte [0] [1]. Kódový zámek vydá dlouhý zvukový signál a LED kontrolka bude svítit žlutě.

- Vložte číslo paměti, od kterého se mají ukládat transponděry (0 0 0 až 9 9 9). Kódový zámek vydá dlouhý zvukový signál.

→ Příklad: Pokud chcete vytvořit např. 50 transpondérů a vkládat je od čisla paměti 3 0 0, transpondéry se uloži na čisla 3 0 0 až 3 4 9. Ubezpečte se, že všechna mista jsou prázdná.

- Vložte počet transpondérů, které se mají jeden po druhém uložit.

→ Počet se musi vždy napsat jako trojciferné číslo, například pro 50 transpondérů vložte 0 5 0.

- Pokud chcete zrušit proces vytvoření uživatelských transpondénů, stiskněte krátce tlačitko #1.

- Nyní podržte první transpondér před kódovacím zámkem. Jakmile kódový zámek detekuje transpondér, vydá krátký zvukový signál. Poté uslyšíte clouhý zvukový signál, který signalizuje, že transpondér se uložil.

- Postupujte stejným způsobem a uložte ostatní transpondéry.

- Pokud jste uložili všech 50 transpondérů, stiskněte tlačítko. V horní části kódového zámku bude nepřetržitě svítit červená LED kontrolka.

k) Nastavení výstupního času aktivace

V závislosti na zvoleném provozním režimu můžete aktivovat spinaci kontakt vloženim správného uživalelského kódu, nebo když podržíle před kódovým zámkem aktivovanou karlu transpondéru. Čas aktivace spinaciho kontaktu můžele upravit.

Postupujte následujícím způsobem:

- Otevřate režim programování.

- Stiskněte [^] [1]. Začne blikat žlutá LED.

- Vložte požadovaný čas aktivace v sekundách (od 0.0 do 9.9). Nastavení 0.0 představuje technicky nejkratší možný čas (přibližně <0,5 sekundy). Příklad: [0] [5] = 5 sekund Příklad: [1] [0] = 10 sekund

- Kódový zámek vydá dlouhý zvukový signál a LED kontrolka bude svítít žlutě.

- Pro ukončení režimu programování stiskněte tlačítko . 🚗horní části kódového zámku bude nepřetržitě svítit červená LED kontrolka.

I) Vymazání transpondéru / uživatelského kódu

- Otevřete režim programování.

- Vložte číslo paměti, které chcete vymazat (0 0 0 až 9 9 9).

- Barva blikajici LED kontrolky ukazuje. jestli je pamět obsazena:

- Bliká červená LED: Pamět se už použivá, tj. je obsazena transpondérem, nebo uživatelským kódem. - Bliká zelená LED: Pamět je prázdná.

• Pokud chcete zrušit proces vymazání, sliskněte tlačitko.
• Pro vymazáni obsazeného mista paměti stískněte dvakrat tlačitko [*]. LED kontrolka zabliká zelené a indikuje. že misto v paměti se čistí a je prázdné. Následné stískněte tlačitko LED kontrolka bude svítit žlutě.
• Pro ukončení režimu programování stiskněte tlačitko. . Vhomí části kódového zámku bude nepřetržitě svítit červená LED kontrolka.

m) Funkce zvonku

Ke kódovému zámku lze přímo připojit malý reproduktor (8 Ω, 0,5 W), který slouží jako domovní zvonek. Funkci zvonku můžete zapnout, nebo vypnout. Pokud je funkce zvonku zapnuta, stiskem tlačitka [*] aktivujete reproduktor.

Postup pri zapnuti, nebo vypnuti funkce zvonku:

• Otevřete režim programování.
• Stiskněte [*] [2]. LED kontrolka bude blikat žlutě.
• Nyní vložte příslušný kód pro zapnutí, nebo vypnutí funkce: [0] [1] = Vypnutí funkce zvonku [0] [2] = Zapnutí funkce zvonku
• Kodový zámek vydá dlouhý zvukový signál a LED kontrolka bude svítit žlutě.
• Pro ukončení režimu programování stiskněte tlačitko . # V horní části kódového zámku bude nepřetržitě svílit červená LED kontrolka.

Obsluha

a) Aktivace spínacího kontaktu

Spinací kontakt kódového zámku (a tak např. připojené otvirání dveří) můžete v závislosti na použivaném provozním režimu aktivovat následujícím způsobem:

Provozní režim 1 = Aktivace transpondérem

Transpondér se musí podržet před povrchem senzoru (oblast nad panelem tlačitek) v maximální vzdálenosti asi 3 cm. Když systém detekuje platný transpondér, spinací kontakt se aktivuje (čas aktivace se řídí nastavoním.

Provozni režim 2 = Aktivace uživatelským kódem, nebo transpondérem:

Kontakt se sepne, když vložite správný uživatelský kód, nebo přidržite před povrchem senzoru správný transpondér (v maximální vzdálenosti asi 3 cm). Čas aktivace se řídí nastavením.

Provozní režim 3 = Aktivace uživatelským kódem a transpondérem:

Pro aktivaci spínacího kontaktu je potřeba jak uživatelský kód, tak správný transpondér (v maximální vzdálenosti asi 3 cm před povrchem senzoru). Po úspěšné delekci transpondéru se musí vložit správný kód.

Můžete také nejprve vložit uživatelský kód a poté podržet transponder před kódovým zámkem. Čas aktivace se řidi nastavením.

Jako kontrola sepnuti kontaktu se rozsviti zelená LED. Pokud se vloži nesprávný uživatelský kód nebo se před kódovým zámkem přidrží neplatný transpondér, kódový zámek vydá 4 krátká pipnuti a rozsviti se červená LED.

b) Aktivace spinaciho kontaktu stiskem tlačitka

Pokud se mezi kontakty 1 a 5 připojí tlačitko, spinaci kontakt se může aktivovat stiskem tohoto tlačitka. Čas aktivace je stejny jako čas, který se používá pro uživatelský kód nebo transpondér. Když se spinacím kontaktem spoušti otvírání dveří, můžete otevření aktivovat tlačitkem bez potřeby použří uživatelského kódu a/nebo transpondéru.

c) Použití funkce zvonku

Pokud je funkce zvonku zapnuta (viz část 9. m), stiskem tlačitka [*] aktivujete reproduktor.

→ K tornuto ú)čelu se musí mezi kontakty 10 + 11 připojit malý reproduktor.

Řešení problémů

Na předprogramovaná nastavení nemaji vliv výpadky proudu, ale během výpadku není kódový zámek funkční.

Z bezpečnostních důvodů doporučujeme, abyste k napájení kódového zámku použivali nepřerušitelný zdroj proudu (jako v případě poplašných systémů).

Nepracuje otviráni dveři.

• Spinací kontakt je bez potenciálu. To znamená, že musíte použit vhodné externi připojení, protože kódový zámek nedodává otvirači dveří žádný proud/napěti.
• Pokud má otvirač dveři označení polarity (plus/ ^+ a minus/ ^- ), dejte pozor, aby byl připojen ke kódovému zámku se správnou polaritou.
• Použitý uživatelský kód nebo transpondér není platný.
• Spínací kontakt nelze aktivovat master kódem nebo master transpondérem.

Uživatelský kód nebo transpondér není funkčni.

- Zkontrolujte, jaký provozni režim

- Když změnite dělku kódu, vymaze se veškeré naprogramováni a nastaveni.

- Vždy držte před kódovým zámkem jen jeden transpondér.

- Vzdálenost mezi transpondérem a kódovým zámkem by neměla být větší než 2 – 3 cm.

- Kovové předměty v blizkosti kódového zámku mohou narušit funkčnost transpondéru.

Další problémy s funkčností

- Vymazte stávajici naprogramování a resetujte kódový zámek na továrni nastavení.

- Zapište si všechna nastaveni, abyste v připadě potřeby mohli změnit.

- Zkontrolujte, jestli jsou všechny kabely připojeny správně.

Bezpečnostní předpisy, údržba a čištění

Z bezpečnostních důvodů a z důvodů registrace (CE) noprovádějte žádné zásahy do kódového zámku. Případné opravy svěřte odbomému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím a ořtesům. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepafít do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují nebezpečí pro dětí, neboť by je mohly spolknout.

Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naši technickou poradnou nebo požádejte o radu kvalifikovaného odbomíka.

K čistění pouzdra používejte pouze měkký, mirně vodou navlnčený hadřík. Nepoužívejte žádné prostředky na drhnuti nebo chemická rozpouštědla (ředidla barev a laků), neboľ by tyto prostředky mohly poškodit povrch a součástí výrobku.

Recyklace

Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení.

Šetřete životni prostředí! Prispějte k jeho ochraně!

Technické údaje

Napájení: 12 V DC

Odběr proudu: < 85 mA (v pohotovostním režimu < 30 mA)

Přenosová frekvence: 123,57 až 127,25 kHz

Vyzařované pole H: 48,2 dB μA/m

Zachování dat při výpadku proudu: Ano

Podsvícení tlačítek: Ano

Délka kódů: 2 až 6 číslic

Vhodné transpondéry: Běžně dostupné transpondéry pro kmitočet 125 kHz

Výstupy: 1 (jednopólový spinací kontakt bez potenciálu)

Max. 30 V DC, 2 A

Počet mist v paměti:

Místo použití: Uvnitř místností i venku

Ochrana: IP66

Provozní teplota: -20 °C až +60 °C

Rozměry (V x Š x H) 116 x 77 x 16 mm

Hmotnost 135 g

Překlad tohote návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.

Všechna prava vyhrazena. Jakškoviću kropil schotna navocu, jako napr. Irokopie, jsou predmetem souhlasu spoledrosti. Connad Electronic Česká republica, s. r. o. Navod i použili odpovitá technickému stevu pů tiskut Změny vyhrazenyl

© Copyright Conrad Electronic Čoska republka, s. r. o.

VALU2020
