Typ výrobku	Ohřívač vzduchové clony
Model	HC1500
Značka	N'oveen
Napájení	220-240 V ~ 50 Hz
Příkon	2000 W
Rozměry (šířka)	385 mm
Montážní výška	Min. 2 m nad podlahou
Úrovně ohřevu	3 režimy: studený vzduch, teplý vzduch (1000 W), horký vzduch (2000 W)
Časovač	24hodinový časovač, programovatelný týdenní časovač
Termostat	Nastavitelný 10°C - 49°C
Funkce otevřeného okna	Úsporný režim, který detekuje pokles teploty
Dětská pojistka	Ano, pomocí dálkového ovládání
Ochrana proti přehřátí	Automatické vypnutí v případě přehřátí

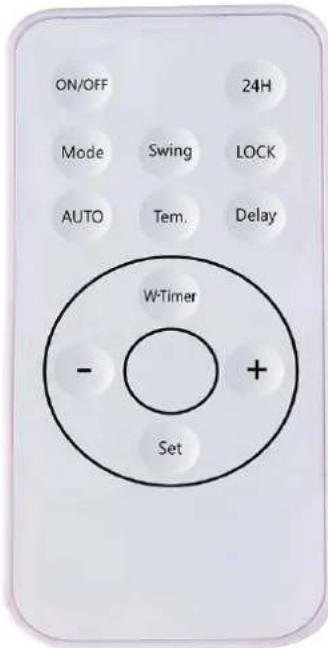

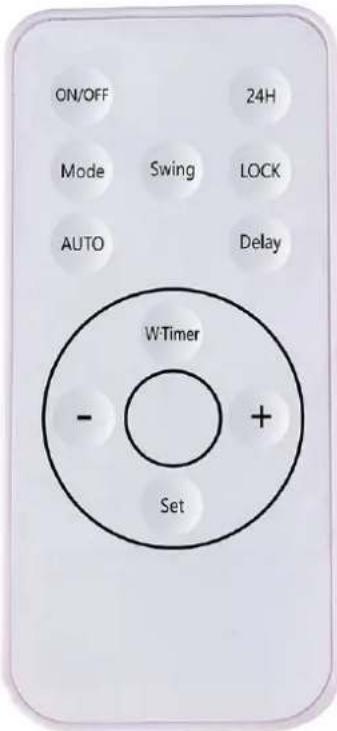

Dálkové ovládání	Lithiová baterie CR2025 3V
Zpoždění ventilátoru	30sekundové chlazení po vypnutí
Čištění	Otřete vlhkým hadříkem; nepoužívejte vodu nebo rozpouštědla přímo
Dostupnost náhradních dílů	Seznam dílů: kryt, displej, panel, motor, PTC prvek atd.
Bezpečnostní shoda	Určeno pro montáž na stěnu; udržujte mimo dosah hořlavých materiálů

Často kladené otázky - HC1500 N'oveen

Jak nastavit reálný čas na HC1500?

Stiskněte tlačítko 'Set' na dálkovém ovladači. Rozsvítí se světlo 'I/W'. Pomocí tlačítek '+' a '-' nastavte týden (1-7). Znovu stiskněte 'Set', poté nastavte hodiny (01-00), když se rozsvítí 'II/H'. Znovu stiskněte 'Set', poté nastavte minuty (00-59), když se rozsvítí 'Fan/M'. Během každého kroku displej bliká po dobu 5 sekund.

Jak používat 24hodinový časovač?

Zapněte spotřebič v režimu ventilátoru, teplého nebo horkého vzduchu. Stiskněte tlačítko 'TIMER' na ovládacím panelu nebo dálkovém ovladači. Každým stisknutím se časovač zvýší o 1 hodinu, od 00 (vypnuto) do 24 hodin. Světlo 'TIMER' zůstane svítit, dokud je časovač nastaven.

Jak přepínat mezi chlazením, teplým a horkým vzduchem?

Opakovaně stiskněte tlačítko 'MODE'. První stisknutí poskytuje studený vzduch (pouze ventilátor). Druhé stisknutí poskytuje teplý vzduch (1000 W), indikovaný světly 'I/W' a 'Fan/M'. Třetí stisknutí poskytuje horký vzduch (2000 W), indikovaný světly 'II/H' a 'Fan/M'. Čtvrté stisknutí se vrací ke studenému vzduchu.

Jak čistit a udržovat klimatizaci?

Vždy odpojte jednotku a nechte ji vychladnout. Otřete vnější povrch vlhkým hadříkem a jemným čisticím prostředkem. Nikdy neponořujte do vody ani nepoužívejte agresivní chemikálie, jako je benzín nebo benzen. Před dalším použitím se ujistěte, že výstup vzduchu není ucpaný.

Co dělat, když se spotřebič přehřeje?

Jednotka má ochranu proti přehřátí, která ji automaticky vypne. Odpojte spotřebič, počkejte asi 30 minut, než vychladne, a odstraňte všechny překážky z mřížek. Poté jej znovu zapojte a restartujte. Ventilátor běží po vypnutí 30 sekund, aby vychladl.

Jak aktivovat dětskou pojistku?

Stiskněte tlačítko 'LOCK' na dálkovém ovladači. Všechna LED světla zhasnou kromě světla 'Power'. Ovládací panel a dálkový ovladač budou deaktivovány. Opětovným stisknutím 'LOCK' odemknete.

Jak nastavit týdenní časovač?

Zapněte spotřebič, poté stiskněte tlačítko 'W-Timer' na dálkovém ovladači. Postupujte podle pokynů k nastavení časů zapnutí a vypnutí pro každý den (pondělí až neděle). Můžete také nastavit různé teploty pro každý den. K dispozici je až 6 přednastavených modelů (P1-P6), nebo můžete ručně naprogramovat P6.

Jak používat funkci termostatu?

Zatímco spotřebič běží v jakémkoli režimu, stiskněte tlačítka '+' nebo '-' na dálkovém ovladači pro nastavení požadované teploty (10-49°C). Ohřívač bude automaticky udržovat teplotu: začne topit na 1000 W, když teplota v místnosti klesne o 2 °C pod nastavenou hodnotu, a na 2000 W, když klesne o 4 °C pod. Přestane topit, když je teplota v místnosti o 1 °C nad nastavenou hodnotou.

Proč ventilátor běží dál, když vypnu topení?

To je normální. Ventilátor běží asi 30 sekund, aby ochladil vnitřní součásti, než se úplně vypne. Během tohoto chladicího cyklu jednotku neodpojujte, pokud to není nutné.

Jaký typ baterie používá dálkový ovladač?

Dálkový ovladač používá lithiovou baterii CR2025 3V. Vyměňte baterii, když ovladač přestane reagovat.

NÁVOD K OBSLUZE HC1500 N'oveen

Děkujeme vám za zakoupení našeho produktu. Před uvedením ohřívače do provozu si pečlivě přečtěte tento návod. Uschovejte tento návod k použití pro budoucí použití.

1. Topné těleso by mělo být zavěšeno na stěnu a mělo by směřovat dolů. Nesmíte jej umístit svižně nebo šikmo.
2. Nepoužívejte ohřívač na místech, kde je plný hořlavých nebo výbušných plynů.

Nezakrývejte větrný výstup.

1. Je-li napájecí kabel poškozen, musí být vyměněn výrobcem nebo jeho servisním zástupcem nebo podobně kvalifikovanou osobou, aby se předešlo riziku.
2. Topení nesmí být umístěno bezprostředně pod elektrickou zásuvkou. Elektrická zásuvka musí být vybavena zemnicím vodičem, její kapacita by měla být 220-240 V \~ 10A. Zásuvka a zástrčka by měly být v dobrém stavu.
3. Pokud nikdo topení nepoužívá nebo ho opravujete, vytáhněte zástrčku.
4. Nedotýkejte se ohřívače mokrou rukou ani jiným vodičem.
5. Pokud motor nefunguje správně, okamžitě jej zastavte.
6. Během používání topení prosím neotevírejte neustále dveře nebo okno, jinak by to ovlivnilo topný efekt.
7. Pokud chcete vypnout ohřívač, stiskněte vypínač zapnuto / vypnuto, poté ohřívač udrží ventilátor v provozu 30 sekund, dokud nevyfoukne chladný vítr, ohřívač přestane fungovat a můžete vytáhnout zástrčku.
8. Nepoužívejte tento ohřívač v koupelně.
9. Časovač nastavuje pracovní dobu ohřívače.
10. Dálkové ovládání, použijte prosím 1 baterii.
11. Topení musí být instalováno nejméně 2 m nad podlahou.
12. Pokud topení vyžaduje opravu, požádejte o speciální osobu nebo autorizované oddělení údržby naší společnosti.
13. Tento spotřebič mohou používat děti ve věku od 8 let a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo jsou poučeny o bezpečném používání spotřebiče a rozumějí související rizika. Děti si se zařízením nesmí hrát. Čištění a uživatelskou údržbu by neměly provádět děti bez dozoru.
14. Děti mladší než 3 roky by měly být drženy mimo dosah, pokud nejsou pod neustálým dohledem.
15. Děti ve věku od 3 let do 8 let smí zapínat a vypínat spotřebič pouze za předpokladu, že byl umístěn nebo instalován v určené normální provozní poloze a jsou pod dohledem nebo poučením o bezpečném používání spotřebiče způsobem a pochopit související rizika. Děti

ve věku od 3 let do 8 let se nesmí zapojovat, regulovat a čistit spotřebič ani provádět uživatelskou údržbu.

1. UPOZORNĚNÍ —některé části tohoto produktu se mohou velmi zahřát a způsobit popáleniny. Zvláštní pozornost je třeba věnovat přítomnosti dětí a postižených osob.

POPIS SOUČÁSTÍ HC1500/HC2000

Čís.	Název součásti Čís. Název součásti
1 Kryt 12 Obruba
2 Displej 13 Ložisková tyč
3 Panel 14 Kolo
4 Kontrolní panel 15 Vodicí kroužek
5 Přijímací okno 16 Obložení motoru
6 Tlačítko 17 Stíněný pól motoru
7 PTC topné těleso 18 Ochranná cívka
8 PTC klapka 19 Podložka
9 Výstup proudu vzduchu	20	Napájecí kabel
10	Keramická tepelná ochrana 21 Základní	deska
11	Termostat	22 Základna

POPIS SOUČÁSTÍ HC2050

Čís.	Název součásti Čís. Název součásti
1 Kryt 12 Obruba
2 Displej 13 Ložisková tyč
3 Panel 14 Kolo
4 Kontrolní panel 15 Vodící kroužek
5 Přijímací okno 16 Obložení motoru
6 Tlačítko 17 Stíněný pól motoru
7 PTC topné těleso 18 Ochranná cívka
8 PTC klapka 19 Podložka
9 Výstup proudu vzduchu	20	Napájecí kabel
10	Keramická tepelná ochrana 21 Základní	deska
11	Termostat	22 Základna

POPIS SOUČÁSTÍ HC2100

Čís.	Název dílu Čís. Název dílu
1 Kryt	13 Kontrolní panel
2 Deska motoru	14 Obvodová deska
3 Motor	15 Objímka krokového motoru
4 Ložiskové	pouzdro 16 Krokový motor
5 Kolo	17 Klapka
6 Nošná	deska 18 Kapacitní nádoba
7 PTC	deska 19 Ochranná cívka
8 PTC	topné těleso 20 Podložka
9 Termostat	21 Terminály
10 Keramická	tepełná ochrana	22 Napájecí kabel
11	Výstup proudu vzduchu	23 Základna
12 PVC	nálepka

POPIS SOUČÁSTÍ HC2200

Čís.	Název dílu Čís.	Název dílu
1	Knoflík	15	PTC	pevný rám
2	Kontrolní panel	16	Spojka
3	Obvodová deska	17	Kročejový motor
4	Dekorativní desky	18	Přepážka	kročejového motoru
5	Vrchní kryt	19	Otočný	vodicí hřídel listu
6	Kuličkové ložisko	20	Kyvadlo
7	Patka motoru	21	Kapacita
8	Motor větráku	22	Napájecí deska
9	Základna ložiska	23	Ochranná cívka
10	Kolo 24 Krimpovací deska
11	PTC topné těleso 25 Terminál
12	Sitovina	26	Napájecí kabel
13	Keramická tepelná ochrana	27	Spodní kryt
14	Teplotní termostat

HC2500

Čís.	Název dílu Čís. Název dílu
1 Kryt světla 14 Kročejový motor
2 Displej 15 Kyvadlo
3 Dekorativní obrazovka 16 Kryt kola větráku
4 Nálepka 17 Podpěra motoru
5 Řídící deska 18 Motor
6 Kontrolní panel 19 Kola větráku
7 Panel 20 Krimpovací deska
8 Resetování teploty 21 Napájecí kabel
9 Tepelná ochrana 22 Napájecí deska
10 PRC přepážka	23 Základna
11	PTC topné těleso	24	Vypínač
12 Výstup proudu vzduchu	25 Přepínač ZAP/VYP
13 Pouzdro kročejového motoru

HC3100/3200

Čís.	Název dílu Čís. Název dílu
1 Panel 14 Kryt kola větráku
2 Přední kryt	15	Držák motoru
3 PVC nálepka	16	Motor větráku
4 Vnitří deska	17	Kolo větráku
5 PCB (Kontrolní panel)	18	Upevnovací deska pro napájecí kabel
6 Termostat	19	Zástrčka
7 Tepelná pojistka	20	PCB (hlavní napájení)
8 PTC ustalovač	21	Základna
9 PTC tepelné těleso	22	Vypínač
10 Výstup proudu vzduchu	23	Dotykové tlačítko
11	Vodicí kroužek pro stejnosměrný motor
12 Stejnosměrný motor
13 Žaluzie

INSTALACE SPOTŘEBIČE

Topení by mělo být instalováno a používáno v souladu s bezpečnostními normami.

Abyste předešli všem nebezpečím, dodržujte bezpečnostní pokyny.

- Instalaci musí provést servisní technik nebo podobně kvalifikované osoby, aby se předešlo riziku.

- Důležité! Zajistěte, aby v blízkosti vyvrtaných otvorů nebyly žádné elektrické kabely ani jiná zařízení (například vodovodní potrubí). Ujistěte se, že je spotřebič bezpečně a svisle připevněn ke zdi.

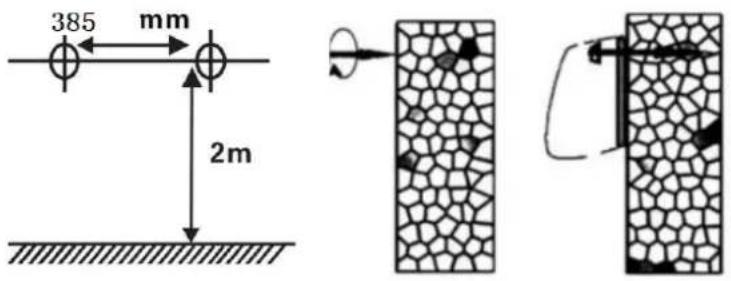

Získejte dva otvory na zdi 2 m nad podlahou a blízko rohu dalších 0,25 m, ujistěte se, že průměr je stejný jako rozšiřující se trubka. Na rozpínací trubku připevněte dva šrouby, špičky šroubů ponechejte vytažené na 10 mm a po dostatečném upevnění zavěste stroj.

HC1500/HC2000/HC2050:

385 mm

HC2100: 535 mm

HC2200: 545 mm

HC2500: 330 mm

HC3100/3200: 330 mm

⇒Viz výkres 1

NÁVOD K OBSLUZE

1. Před zasunutím zástrčky do elektrické zásuvky se ujistěte, že elektrické napájení ve vaší oblasti odpovídá napětí na typovém štítku na jednotce.

2. Opatrně vyjměte topné těleso z plastového sáčku a kartonu.

3. Umístěte ohřívač na zed' a nastavte hlavní tlačítko do polohy „-“. Zapojte sadu kabelů do elektrické zásuvky AC220-240V \~, se zvuky „BEE“ svítí kontrolka „Power“ a ohřívač zobrazí výchozí teplotu, bude blikat 3 sekund.

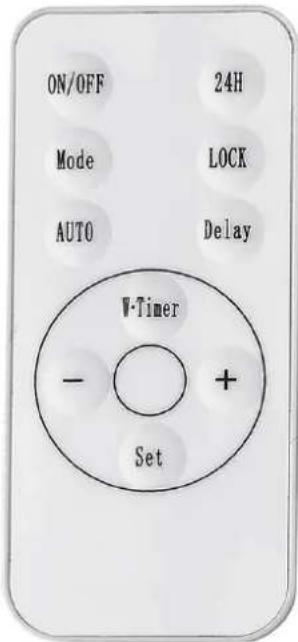

1) NASTAVENÍ ČASU HC1500/HC2000 / HC2050 / HC2200

Před zapnutím topení nastavte správný čas. Stiskněte tlačítko dálkového ovládání “jock” ovládací panel zobrazuje aktuální pokojovou teplotu.

TÝDEN Stiskněte jednou tlačítko „Set“, rozsvítí se „I / W“ (HC1500/HC2000 / HC2050) nebo „W-Timer / W“ (HC2200), stiskněte “”tlacitka pro nastavení týdne od 1-7 (1 = pondělí, 2 = úterý ... 7 = neděle)

HODINA Stiskněte znovu tlačitko „Nastavit“, rozsvítí se „II / H“ (HC1500/HC2000 / HC2050) nebo „24h / H“ (HC2200), stiskněte “”tlacitka pro nastavení hodin od 01:00 (01 = 1 hodina, 02 = 2 hod ... 00 = 24 hodin)

MINUTA Stiskněte znovu tlačítko „Set“, rozsvítí se „Fan / M“ (HC1500/HC2000 / HC2050) nebo „Auto / M“ (HC2200), stiskněte “” tlacítka pro nastavení minut od 00 do 59 (01 = 1 minuta, 02 = 2 minuty atd.)

PS: Stiskněte tlačítko „Nastavit“, na obrazovce se zobrazí číslo, které bude blikat po dobu 5

sekund, měli byste pracovat včas, jinak se zařízení vrátí do pohotovostního režimu.

(Zařízení výdrží správný čas až do vypnutí)

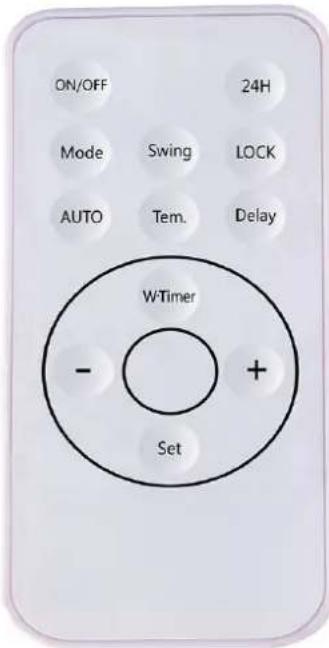

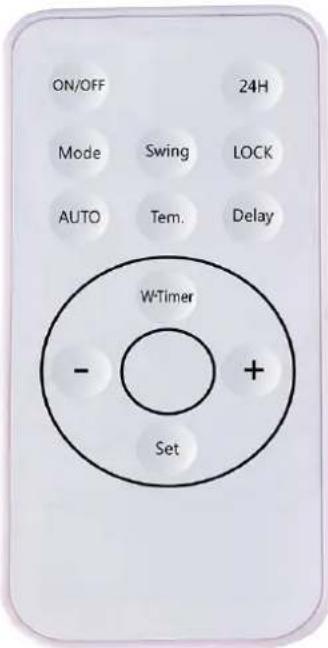

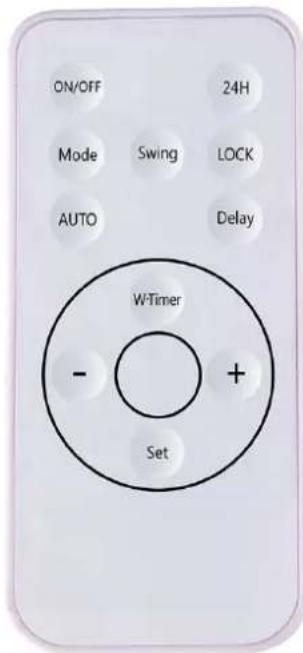

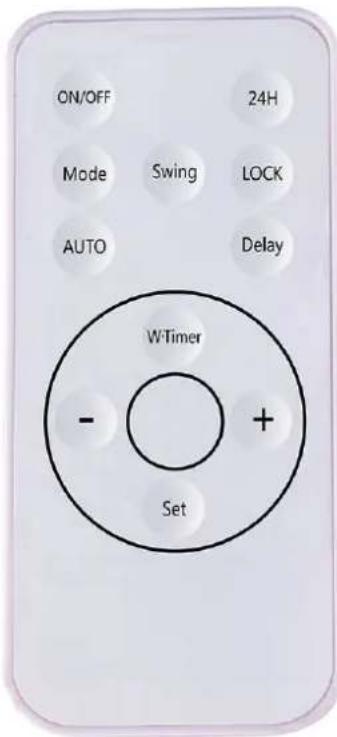

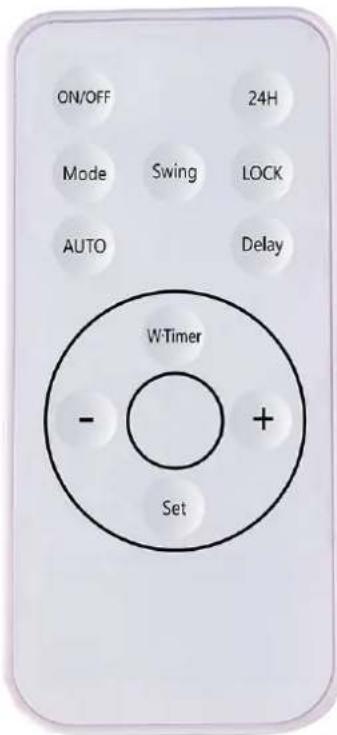

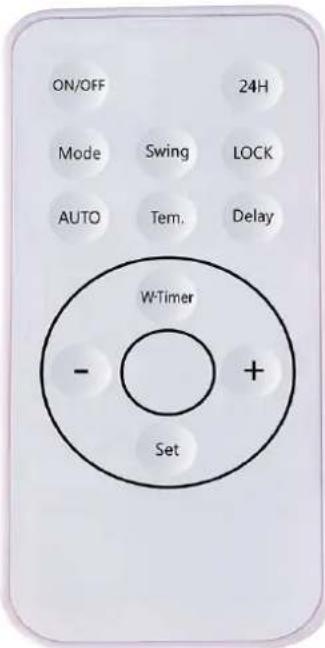

NASTAVENÍ ČASU HC2100/HC2500/HC3100/3200

Před zapnutím topení nastavte správný čas. Stiskni “” tlačitko na dálkovém ovládání, LED displej ukazuje 00:00 a rozsvítí se „Mo“.

HODINA Stiskněte jednou tlačítko „Nastavit“, LED se zobrazí “00:00” bliká, stiskněte “

- + tlačítka pro nastavení hodin od 01:00 (01 = 1 hodina, 02 = 2 hod ... 00 = 24 hodin)

MINUTA Stiskněte znovu tlačítko „Nastavit“, LED bliká „00:00“, stiskněte “tlacitka pro nastavení minut od 00—59 (01 = 1 minuta, 02 = 2 minuty atd.)

TÝDEN Stiskněte znovu tlačítko „Nastavit“, světlo „Mo“ bliká, stiskněte “ tlačítka pro nastavení týdne od Po - Ne (Po = Pondělí ... Ne = Neděle atd.)

PS (HC1500/HC2000/HC2050/HC2100/HC2200/HC2500/HC3100/3200): Zmačkněte Tlačítko „Nastavit“, obrazovka ukazuje číslo, které bude blikat po dobu 5 sekund, měli byste pracovat včas, jinak se zařízení vrátí do pohotovostního režimu. (Zařízení vydrží správný čas až do vypnutí)

2) OBECNÝ PROVOZ

1. Zapněte topení stisknutím hlavního tlačítka ON / OFF, jednotka bude foukat studený vzduch a „Fan / M“ (HC1500/HC2000 / HC2050) “(HC2100 / HC2500) nebo „Napájení / ventilátor“ v červené barvě (HC2200) svítí.
2. Stiskněte tlačítko „MODE“, jednotka bude foukat teplý vzduch a oba „I / W“ a „Fan / M“ (HC1500/HC2000 / HC2050) “”a “ ” (HC2100 / HC2500) nebo „I / II“ v zelené barvě (HC2200) nebo (HC3100 / 3200) svítí.
3. Stiskněte tlačítko „MODE“ podruhé, jednotka bude foukat horký vzduch a současně „II / H“ a „Fan / M“ (HC1500/HC2000 / HC2050) “” (HC2100 / HC2500) nebo „I / II“ v červené barvě (HC2200) nebo (HC3100 / 3200) svítí.
4. Stiskněte tlačítko „MODE“ potřetí, jednotka vyfoukne studený vzduch a rozsvítí se kontrolka „Fan / M“.

PS: Ovládací panel a dálkové ovládání se ovládají stejným způsobem.

PS (HC2100): Na ovládacím panelu “ ⏻” tlačítko, stiskněte poprvé: CHLADNÝ VZDUCH; podruhé: TEPLÝ VZDUCH; potřetí: HORKÝ VZDUCH; počtvrté: VÝKYVNÝ PROUD VZDUCHU; popáté: VYPNUTO.

3) 24H ČASOVACÍ FUNKCE

1. Zapněte spotřebič v režimu ventilátoru, teplého a horkého. Tlačítko „TIMER“ na

ovládacím panelu (HC1500/HC2000 / HC2050 / HC2200) nebo “”(HC2100) a dálkové

ovládání “” pracují stejným způsobem.

1. Stiskněte tlačítko „TIMER“ (HC1500/HC2000 / HC2050 / HC2200) nebo “”(HC2100)

nebo (HC2500/HC3100/3200), nastavte časovač na 24 hodin, stisknutím tlačítka

„TIMER“ zvyšujte hodiny z 00–24 (00 = vypnuto, 01 = 1 hodinu, 02 = 2 hodiny ... 24 = 24

hodin) a „TIMER“ (HC1500/HC2000 / HC2050) nebo “(Kontrolka HC2100 / HC2500 / HC3100 / 3200) nebo „24h / H“ (HC2200) svítí.

PS: „00“ nastaveno znamená, že není nastaven žádný časovač, „TIMER“ (HC1500/HC2000

/ HC2050) nebo “D(HC2100/HC2500/HC3100/3200) nebo kontrolka „24h / H“ (HC2200) nesvítí.

4) POKYNY K TERMOSTATU

1. Zapněte spotřebič v režimu ventilátoru, teplého a horkého. Tato funkce funguje pouze pomocí dálkového ovládání.
2. Pro nastavení teploty stiskněte “” nastavte požadovanou teplotu mezi 10–49 ° C.
3. Když teplota vzduchu poklesne o 2 stupně pod nastavenou teplotu, topení začne topit pomocí „I / W“ (1 000 W).
4. Když teplota vzduchu klesne o 4 stupně pod nastavenou teplotu, topení začne topit pomocí „II / H“ (2 000 W).
5. Když je teplota vzduchu o 1 stupeň vyšší než nastavená teplota, fouká ohřívač studený vzduch.

5) FUNKCE TÝDENNÍHO ČASOVAČE (HC1500/HC2000/HC2050/HC2200)

1. Zapněte spotřebič v režimu ventilátoru, teplého a horkého. Tato funkce funguje pouze pomocí dálkového ovládání.
2. TÝDEN Siskněte “” Plačítko „I / W“ a „W-Timer“ svítí, „1“ znamená „Pondělí”.

HODINA Stiskněte "tlacítko podruhé, rozsvítí se „II / H“ (HC1500/HC2000 / HC2050)

nebo „24h / H“ (HC2200), stiskněte “” nastavit hodiny od 01:00 (01 = 1 hodina, 02 = 2 hod ... 00 = 24 hodin)

MINUTA Stiskněte “” tlačítko potřetí, rozsvítí se „Fan / M“ (HC1500/HC2000 / HC2050)

nebo „Auto / M“ (HC2200), stiskněte “” pro nastavení minut od 00 do 59 (01 = 1 minuta, 02 = 2 minuty atd.)

Toto je otevírací doba

HODINA Stiskněte “”tlacítko čtyřikrát, "II/H" (HC1500/HC2000/HC2050) nebo "24h/H" (HC2200) svítí, stiskněte “”nastavení hodin od 01:00 (01 = 1 hodina, 02 = 2 hod ... 00 = 24 hod)

MINUTA Stiskněte “” hačitko pětkrát , "Fan/M" (HC1500/HC2000/HC2050) nebo "Auto/M" (HC2200) lights on, press “” to set the Minutes from 00--59 (01=1 Minute, 02=2 Minute etc.)

Toto je zavírací doba

Výše uvedená nastavení jsou dokončena pro časovač pondělí.

1. Stiskněte “” Tlačítko „I / W“ (HC1500/HC2000 / HC2050) nebo „W-Timer / W“ (HC2200) se rozsvítí, „2“ znamená „úterý“. Pamatujte, že nastavení pro otevírací dobu HODINU / MINUTU a zavírací dobu HODINU / MINUTU je stejné jako pro pondělí.
2. Když jsou nastavena nastavení 1-7 (1 = pondělí, 2 = úterý ... 7 = neděle), stiskněte sedmkrát tlačítko "" na dálkovém ovladači pro nastavení od pondělí do neděle a stiskněte “

(- ) pro výběr požadované teploty je teplotní rozsah od 10 do 49 .°C

PS: Ve funkci týdenního časovače, když nastavíte dnešní teplotu, spustí se funkce termostatu a bude fungovat stejně jako v 4) NÁVOD K TERMOSTATU.

Během celého týdne můžete nastavit různou otevírací dobu, zavírací dobu a teplotu.

FUNKCE TÝDENNÍHO ČASOVAČE (HC2100/HC2500/HC3100/3200)

1. Zapněte spotřebič v režimu ventilátoru, teplého a horkého. Tato funkce funguje pouze pomocí dálkového ovládání.
2. Nejdříve stiskněte “” tlačítko a potom stiskněte “ ” tlačitky vyberte požadovaný model. Tato funkce má 6 modelů, P1-P5 je inteligentní model, kde má zařízení svůj vlastní plán, zkontrolujte podrobnosti níže:

TýdenModel	Po it St Čt Pá		So Ne
P1	8:00-17:00	8:00-17:00	8:00-17:00	8:00-17:00	8:00-17:00	8:00-17:00	8:00-17:00
P2	18:00-07:00	18:00-07:00	18:00-07:00	18:00-07:00	18:00-07:00	18:00-07:00	18:00-07:00
P3	8:00-17:00	8:00-17:00	8:00-17:00	8:00-17:00	8:00-17:00	OFF OFF
P4	18:00-07:00	18:00-07:00	18:00-07:00	18:00-07:00	18:00-07:00	OFF OFF
P5	OFF OFF	OFF OFF	OFF 00:00-			24:00	00:00-24:00

1. P6 je definováno uživatelem, stiskněte “-+” tlačitky vyberte model P6:

TÝDEN Stiskněte “” tlačítko poprvé, ” ” svli, znamená „pondělí”.

HODINA Stiskněte "Set" tlačítko podruhé, LED bliká „00:00“, stiskněte “- + tlačítka pro nastavení hodin od 01:00 (01 = 1 hodina, 02 = 2 hod ... 00 = 24 hodin)

MINUTA Stiskněte "Set" tlačítko potřetí, LED bliká "00:00" stiskněte "☐ + tlačítka pro nastavení minut od 00—59 (01 = 1 minuta, 02 = 2 minuty atd.)

S "ROZSVÍCENÉ SVĚTLO ZNAMENÁ OTEVŘENÝ ČAS.

HODINA Stiskněte "Set" tlačítko počtvrté, LED bliká "00:00" stiskněte "⊖⊕" tlačítka pro nastavení hodin od 01:00 (01 = 1 hodina, 02 = 2 hod ... 00 = 24 hodin)

MINUTA Stiskněte "Set" tlačítko popáté, LED bliká "00:00" stiskněte "☐ + tlačítka pro nastavení minut od 00—59 (01 = 1 minuta, 02 = 2 minuty atd.)

S "DFF rozsvítí se, znamená to zavírací čas.

Výše uvedená nastavení jsou pro Pondělní časovač dokončena.

1. Stiskněte “flačítko ječtě jednou,” ” svitl, znamená „úterý“. Pamatujte, že operace s otevřeným časem HODINA / MINUTA a zavírací dobou HODINA / MINUTA jsou stejné jako v pondělí.

2. Když jsou nastaveny časovače od pondělí do neděle, stiskněte “tlacítko na dálkovém ovládání sedmkrát nastavíte teplotu od pondělí do neděle a stiskněte” pomocí tlačítek vyberte požadovanou teplotu, teplotní rozsah je 10 49 až 49°C

PS: Ve funkci týdenního časovače, když nastavíte dnešní teplotu, funkce termostatu začne se stejnými pravidly jako 4) NÁVOD K TERMOSTATU.

Během celého týdne můžete nastavit různou dobu otevření / zavření a teplotu. 6) FUNKCE OTEVŘENÍ OKNA

1. Zapněte spotřebič v režimu ventilátoru, teplého a horkého. Tato funkce funguje pouze pomocí dálkového ovládání.

2. Stiskněte “” flačítko „AUTO“ (HC1500/HC2000 / HC2050) nebo “ ”

(HC2100/HC2500/HC3100/3200) "Auto/M" (HC2200) světlo svítí. Zařízení pracuje jako inteligentní modely šetřící energii. (V této funkci spotřebič kontroluje a zaznamenává teplotu prostředí. Přestane fungovat, když teplota poklesne o 3 ° C. Uživatel by měl restartovat spotřebič tlačítkem „ON / OFF“)

1. Stiskněte “” opět stiskněte tlačítko „AUTO“ (HC1500/HC2000 / HC2050) nebo “”

(HC2100/HC2500/HC3100/3200) světlo nesvítí. Funkce otevření okna je vypnutá.

7) FUNKCE ODLOŽENÝ START (HC1500/HC2000/HC2100/HC2500/HC3100/3200)

1. tuto funkci lze použít, když:

- spotřebič je v pohotovostním stavu.

- než bude zařízení fungovat.

- tato funkce funguje pouze pomocí dálkového ovládání.

1. Stiskněte “” tlačítko, rozsvítí se kontrolka LED a stiskněte “ ” Tlačítko jednou,

„Delay“ světlo a „I / W“ světlo svítí. Stiskněte “” nastavit hodiny od 01 do 24 hodin (01 = 1 hodina, 24 = 24 hodin ... 00 = vypnuto)

Toto je otevírací doba

1. Stiskni “” znovu tlačítko a rozsvítí se kontrolka „Zpoždění“ a „II / H“. Stiskni “” pro nastavení hodiny od 01 do 24 hodin (01 = 1 hodina, 24 = 24 hodin ... 00 = vypnuto) To je zavírací doba

PS: Stiskni “Na obrazovce se zobrazí číslo, které bude blikat po dobu 5 sekund, během této doby byste měli pracovat, jinak se zařízení vrátí do pohotovostního režimu. (Tato funkce je jednorázová a musí být resetována po vypnutí napájení.)

8) FUNKCE DĚTSKÉHO ZÁMKU

1. Tato funkce funguje pouze pomocí dálkového ovládání. Je-li zařízení připojeno k elektrické síti, lze tuto funkci použít v jakémkoli režimu.

2. Stiskni "tlačítko, všechna světla a LED displej jsou zavřeny, pouze "Power" světlo svítí. V tomto stavu jsou ovládací panel i dálkové ovládání neaktivní.

3. Stiskni "Vlačitko znovu, všechna světla svítí a ovládací panel a dálkové ovládání jsou aktivní.

KONTROLNÍ PANEL

HC1500/HC2000/HC2050 ⇒Viz výkres 2

1. LED displej 8. přijímač
2. týdenní časovač 9. tlačítko časovače 24hodin
3. otevřené okno 10. tlačítko operačního módu
4. časovač 24 hodin 11. tlačítko ZAPNUTO/VYPNUTO
5. zpožděný start 12. v elektrické síti
6. výhřevnost 2000W/hodiny 13. výhřevnost 1000W/týden
7. věrták/minuty

HC2100 ⇔ Viz výkres 3

1. Napájení 8. Termostat
2. Větrák 9. Zpožděný start
3. Výhřevnost 1000W 10. Časovač 24hodin
4. Výhřevnost 2000W 11. Otevřené okno
5. Výkyvný proud vzduchu 12. Týdenní časovač
6. Týden Po ët St Čt Pá So Ne 13. Funkce vypnuty
7. LED displej 14. Funkce zapnuty

HC2200 ⇔ Viz výkres 4

1. Multifunkční tlač. 5. 24 hodinový časovač/hodiny
   ZAP./VYP./režim/výkyvný proud vzduchu 6. Okno otevřeno / minuty
2. Tlačítko 24 hodinový časovač 7. Výkyvný proud vzduchu
3. LED displej 8. Výhřevnost 1000W/2000W
4. Týdenní časovač/týden 9. Zapnutý větrák

1. Větrák 8. Termostat
2. Výhřevnost 1000W
3. Časovač 24 hodin
4. Týden Po 'it St Čt Pá So Ne 10. Týdenní časovač
5. Výhřevnost 2000W 11. Zpožděný start
6. Multifunkční tlač.
7. Výkyvný proud vzduchu

1. Funkce vypnuty

2. Otevřené okno

HC3100/3200 ⇒ Viz výkres 6

1. Zdroj napájení
2. Funkce vypnuty
3. Výhřevnost 1000W 10. Otevřené okno
4. Výhřevnost 2000W 11. Týdenní časovač
5. Výkyvný proud vzduchu 12. Denní časovač
6. Teplota 13. Multifunkční tlač.
7. Teplota v místnosti ZAP./VYP./režim/ výkyvný proud vzduchu
8. Nastav teplotu 14. Týden Po ët St Čt Pá So Ne
9. LED displej

DÁLKOVÝ OVLADAČ HC1500/HC2000/HC2050

Dálkové ovládání funguje s lithiovou baterií CR2025 3V.

1. „ON / OFF“ Hlavní vypínač
2. „24H“ Nastavení časovače od 1 do 24 hodin
3. Výběr „MODE“ 3 nastavení: STUDENÉ, TEPLÉ, HORKÉ
4. Funkce „LOCK“ dětské pojistky pro topení
5. Funkce „AUTO“ otevření okna
6. „DELAY“ Nastavte dobu otevření a zavření ohřívače
7. „W.Timer“ Nastavte časovač na jeden týden
8. „+“ Zvýšení teploty
9. „-“ Snižte teplotu
10. „SET“ Nastavte reálný čas

DÁLKOVÝ OVLADAČ HC2100

Dálkové ovládání funguje s lithiovou baterií CR2025 3V.

1. "ON/OFF" Hlavní vypínač
2. "24H" Nastavení časovače od 1 do 24 hodin
3. "MODE" Výběr ze 3 nastavení: STUDENÉ, TEPLÉ, HORKÉ
4. "Swing" Žaluzie se houpá nahoru a dolů
5. "LOCK" Funkce dětské pojistky pro topení
6. "AUTO" Funkce otevřené okno
7. "Tem." Zobrazit pokojovou teplotu
8. "Delay" Nastavte dobu otevření a zavření ohřevu
9. "W.Timer" Nastavte časovač na jeden týden
10. “+” Zvýšit teplotu
11. “-” Snížit teplotu
12. "Set" Nastavit skutečný čas

DÁLKOVÝ OVLADAČ HC2200

Dálkové ovládání funguje s lithiovou baterií CR2025 3V.

1. "ON/OFF" Hlavní vypínač

2. "24H" Nastavení časovače od 1 do 24 hodin

3. "MODE" Výběr ze 3 nastavení: STUDENÉ, TEPLÉ, HORKÉ

4. "Swing" Žaluzie se houpá nahoru a dolů

5. "LOCK" Funkce dětské pojistky pro topení

6. "AUTO" Funkce otevřené okno

7. "Delay" Nastavit teplotu v týdnu

8. "W.Timer" Nastavit časovač v týdnu

9. “+” Zvýšit teplotu

10. “-” Snížit teplotu

11. "Set" Nastavit skutečný čas

DÁLKOVÝ OVLADAČ HC2500

Dálkové ovládání funguje s lithiovou baterií CR2025 3V.

1. "ON/OFF" Hlavní vypínač

2. "24H" Nastavení časovače od 1 do 24 hodin

3. "MODE" Výběr ze 3 nastavení: STUDENÉ, TEPLÉ, HORKÉ

4. "Swing" Žaluzie se houpá nahoru a dolů

5. "LOCK" Funkce dětské pojistky pro topení

6. "AUTO" Funkce otevřené okno

7. "Tem." Zobrazit pokojovou teplotu

8. "Delay" Nastavit dobu otevření a zavření ohřívače

9. "W.Timer" Nastavte časovač na jeden týden

10. “+” Zvýšit teplotu

11. “-” Snížit teplotu

12. "Set" Nastavit skutečný čas

DÁLKOVÝ OVLADAČ HC3100/3200

Dálkové ovládání funguje s lithiovou baterií CR2025 3V.

1. "ON/OFF" Hlavní vypínač
2. "24H" Nastavení časovače od 1 do 24 hodin
3. "MODE" Výběr ze 3 nastavení: STUDENÉ, TEPLÉ, HORKÉ
4. "Swing" Žaluzie se houpá nahoru a dolů
5. "LOCK" Funkce dětské pojistky pro topení
6. "AUTO" Funkce otevřené okno
7. "Delay" Nastavit dobu otevření a zavření ohřívače
8. "W.Timer" Nastavte časovač na jeden týden
9. “+” Zvýšit teplotu
10. “-” Snížit teplotu
11. "Set" Nastavit skutečný čas

OCHRANA PŘED PŘEHŘÁTÍM

Ohřívač je chráněn ochranou proti přehřátí, která ho v případě přehřátí automaticky vypne. např. v důsledku úplného nebo částečného zakrytí mřížek. V takovém případě odpojte spotřebič ze zásuvky, počkejte asi 30 minut, než vychladne, a odstraňte předmět, který zakrývá mřížky. Poté jej znovu zapněte, jak je popsáno výše.

POZNÁMKA: Po vypnutí běží ventilátor asi 30 sekund, aby ochladil spotřebič.

ČIŠTĚNÍ A ЦDRŽBA

1. Pokud topení delší dobu nepoužíváte, otřete povrch a vložte jej do krabice. Položte krabici na větrané a suché místo.
2. Počkejte, až stroj vychladne, vytáhněte zástrčku a poté ji očistěte. Otřete jej vlhkým hadříkem nebo čističem. Nikdy nemyjte přímo vodou; nepouštějte vodu do přístroje. Nikdy jej nečistěte kyselinami, chemickými ředidly, benzínem, benzenem atd.
3. Před opětovným použitím jej zkontrolujte a ujistěte se, že výstupní větrání neobsahuje žádné drobnosti.

TECHNICKÁ SPECIFIKACE

Výkon: 2000 W

Napětí: 220-240 V \~ 50 Hz (HC1500/HC2000) / 220-240 V \~ 50/60 Hz (HC2100/HC2200)

Dálkový ovladač

DÔLEŽITÉ UPOZORNENIE

1. Pred zasunutím zástrčky do elektrickej zásuvky sa uistite, že elektrické napájanie vo vašej oblasti zodpovedá napätiu na typovom štítku na jednotke.
2. Opatrne vyberte výhrevné teleso z plastového vrecka a kartónu.
3. Umiestnite ohrievač na stenu a nastavte hlavné tlačidlo do polohy "-". Zapojte sadu káblov do elektrickej zásuvky AC220-240V \~, so zvukmi "BEE" svieti kontrolka "Power" a ohrievač zobrazí predvolenú teplotu, bude blikat' 3 sekúnd.

1) NASTAVENIE ČASU HC1500/HC2000 / HC2050 / HC2200

Pred zapnutím kúrenia nastavte správny čas. Stlačte tlačidlo dial'kového ovládania "j, ovládací panel zobrazuje aktuálnu izbovú teplotu.

TÝŽDEŇ Stlačte raz tlačidlo "Set", rozsvieti sa "I / W" (HC1500/HC2000 / HC2050) alebo "W-Timer / W" (HC2200), stlačte "tlačidlá pre nastavenie týždňa od 1-7 (1 = pondelok, 2 = utorok ... 7 = nedel'a)

HODINA Znovu stlačte tlačidlo "Set", rozsvieti sa "II / H" (HC1500/HC2000 / HC2050) alebo "24h / H" (HC2200), stlačte "tlačidlá pre nastavenie hodín od 01:00 (01 = 1 hodina, 02 = 2 hod ... 00 = 24 hodín)

MINLÍTA Znovu stlačte tlačidlo "Set", rozsvieti sa "Fan / M" (HC1500/HC2000 / HC2050) alebo "Auto / M" (HC2200), stlačte "tlacidlá pre nastavenie minút od 00 do 59 (01 = 1 minúta, 02 = 2 minúty atd.).

TÝŽDEŇ Stlačte “” tlačidlo prvýkrát, ” ” svíleti, znamená "pondelok".

HODINA Stlačte "Set" tlačidlo druhýkrát, LED bliká „00:00“, stlačte “- + tlačidlá pre nastavenie hodín od 01:00 (01 = 1 hodina, 02 = 2 hod ... 00 = 24 hodín)

MINUTA Stlačte "Set" tlačidlo tretíkrát, LED bliká "00:00" stlačte "⊖⊕" tlačidlá pre nastavenie minút od 00-59 (01 = 1 minúta, 02 = 2 minúty atd.).

svetlo a "I / W" svetlo svítí. Stiskněte “” nastavit’ hodiny od 01 do 24 hodín (01 = 1 hodina, 24 = 24 hodín ... 00 = vypnuté)

Toto je otváracia doba

1. Stlačte “” znovu tlačidlo a rozsvieti sa kontrolka "Delay" a "II / H". stlač “” prě nastavenie hodiny od 01 do 24 hodín (01 = 1 hodina, 24 = 24 hodín ... 00 = vypnuté) To je zatvárací doba

Dial'kové ovládanie funguje s lítiovou batériou CR2025 3V.

Dial'kové ovládanie funguje s lítiovou batériou CR2025 3V.

Dial'kové ovládanie funguje s lítiovou batériou CR2025 3V.

Dial'kové ovládanie funguje s lítiovou batériou CR2025 3V.

1. "ON/OFF" Hlavný vypínač
2. "24H" Nastavenie časovača od 1 do 24 hodín
3. "MODE" Výber z 3 nastavení: STUDENÉ, TEPLÉ, HORiCE
4. "Swing" Žalúzie sa hojdá hore a dole
5. "LOCK" Funkcia detskej poistky pre kúrenie
6. "AUTO" Funkcia otvorené okno
7. "Tem." Zobrazit' izbovú teplotu
8. "Delay" Nastavit dobu otvorenia a zatvorenia ohrievače
9. "W.Timer" Nastavit' časovač v týždni
10. “+” zvýšenie teploty
11. “-” zníženie teploty
12. "Set" Nastavte reálny čas

DIAL'KOVÝ OVLÁDAČ HC3100/3200

Dial'kové ovládanie funguje s lítiovou batériou CR2025 3V.

1. "ON/OFF" Hlavný vypínač
2. "24H" Nastavenie časovača od 1 do 24 hodín
3. "MODE" Výber z 3 nastavení: STUDENÉ, TEPLÉ, HORiCE
4. "Swing" Žalúzie sa hojdá hore a dole
5. "LOCK" Funkcia detskej poistky pre kúrenie
6. "AUTO" Funkcia otvorené okno
7. "Delay" Nastavit' dobu otvorenia a zatvorenia ohrievače
8. "W.Timer" Nastavit časovač v týždni
9. “+” zvýšenie teploty
10. “-” zníženie teploty
11. "Set" Nastavte reálny čas

OCHRANA PRED PŘEHRIATÍM

1. Ak kúrenie dlhšiu dobu nepoužívate, utrite povrch a vložte ho do škatule. Položte krabicu na vetrané a suché miesto.
2. Počkajte, až stroj vychladne, vytiahnite zástrčku a potom ju očistite. Utrite ho vlhkou handričkou alebo čističom. Nikdy neumývajte priamo vodou; nepúšťajte vodu do prístroja. Nikdy ho nečistite kyselinami, chemickými riedidlami, benzínom, benzénom atd.
3. Pred opätovným použitím ho skontrolujte a uistite sa, že výstupné vetranie neobsahuje žiadne drobnosti.

TECHNICKÁ ŠPECIFIKÁCIA

Výkon: 2000 W

Napätie: 220-240 V \~ 50 Hz (HC1500/HC2000) / 220-240 V \~ 50/60 Hz (HC2100 / HC2200) diaľkový ovládač
