NÁVOD K OBSLUZE HMTvh 1501 Perfection LIEBHERR

1 Celkový pohled na přístroj.... 3

1.1 Rozsah dodávky.... 3

1.2 Přehled spotřebičů a vybavení...... 3

1.3 Speciální výbava.... 3

1.5 Emise hluku přístroje.... 4

1.6 Shoda....4

1.7 Látky SVHC v souladu s nařízením REACH...... 4

2 Všeobecné bezpečnostní pokyny......

3 Princip funkce displeje Touch & Swipe...... 6

3.1 Navigace a vysvětlení symbolů.... 6

3.2 Menu....6

3.3 Klidový režim.... 7

4 Uvedení do provozu....7

4.1 Podmínky instalace....7

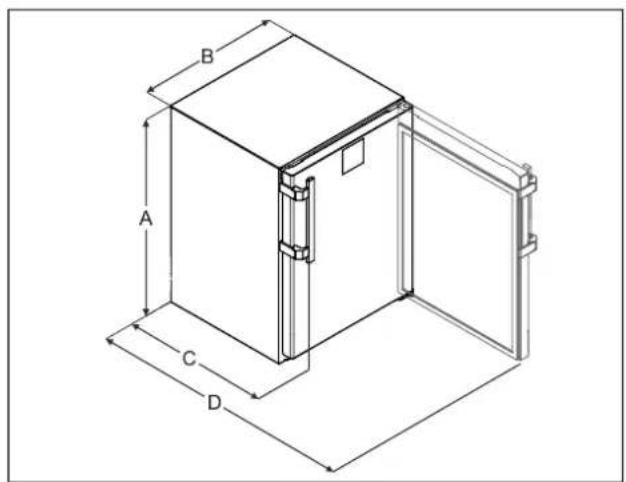

4.2 Rozměry spotřebiče.... 8

4.3 Přeprava spotřebiče.... 8

4.4 Vybalení spotřebiče.... 8

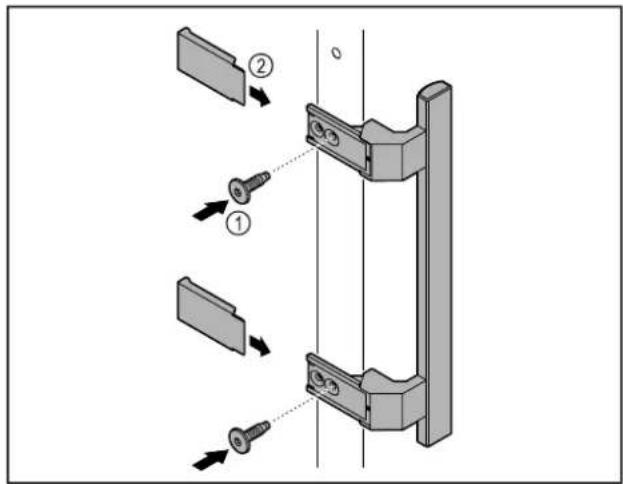

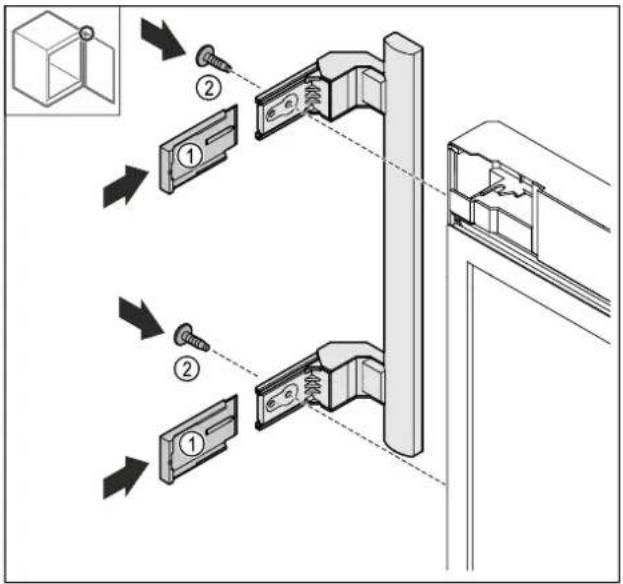

4.5 Montáž dveřního madla.... 8

4.6 Instalace spotřebiče.... 8

4.7 Vyrovnání spotřebiče.... 8

4.8 Instalace více spotřebičů.... 9

4.9 Po instalaci....9

4.10 Likvidace obalu....9

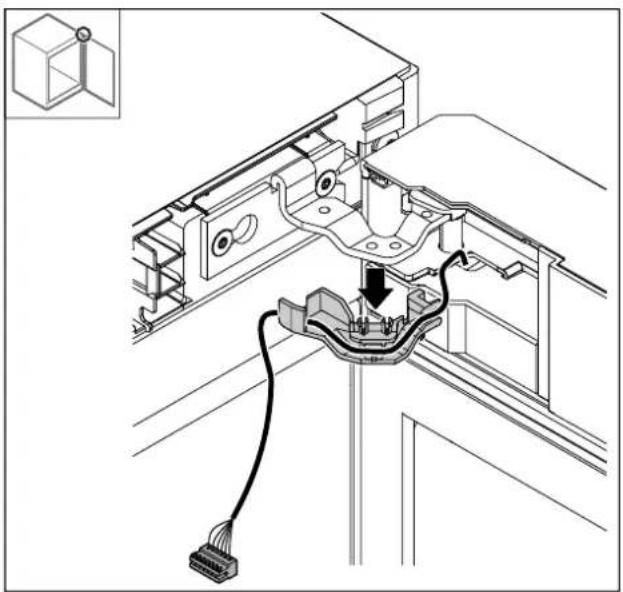

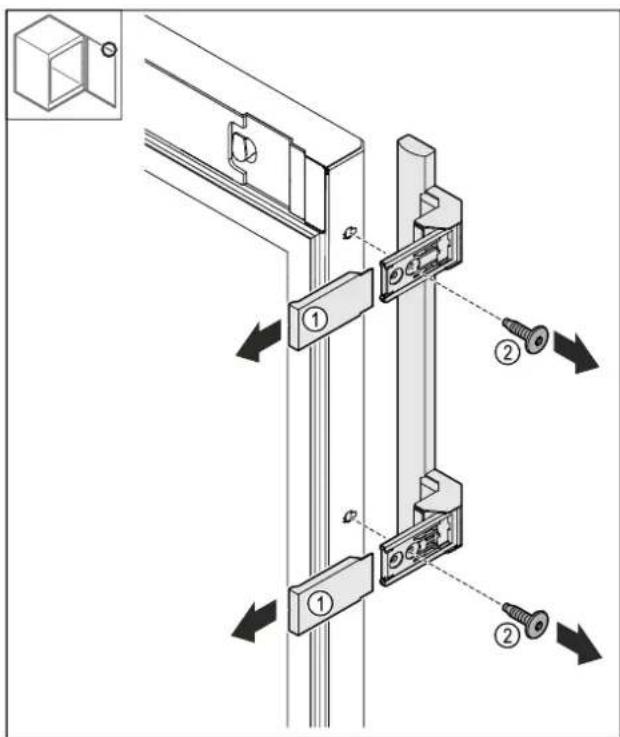

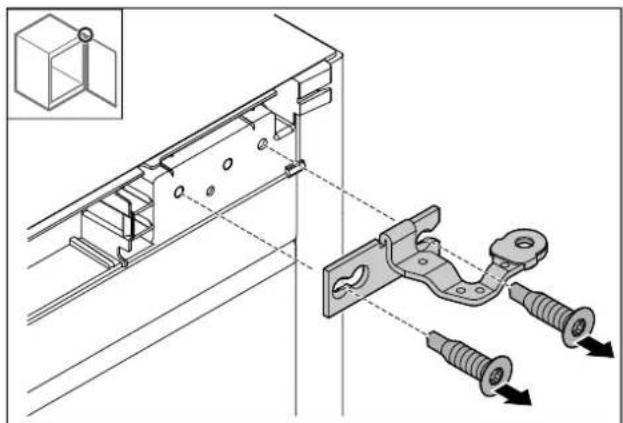

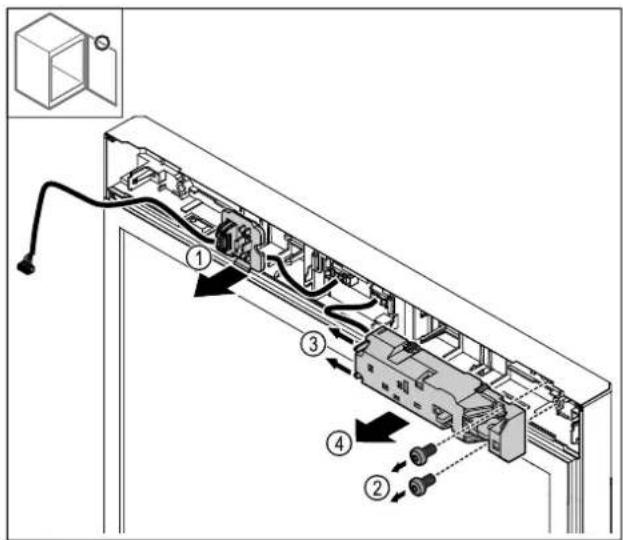

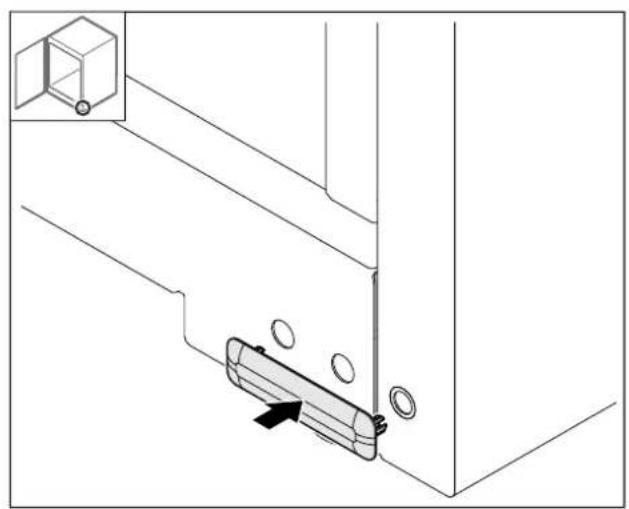

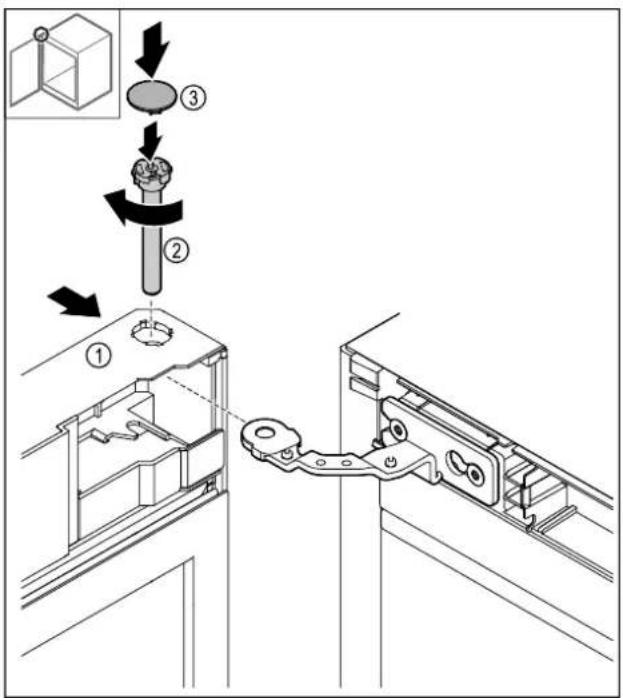

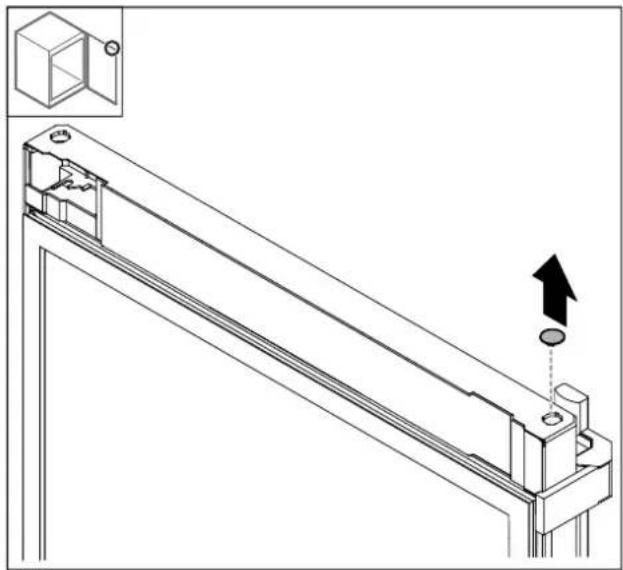

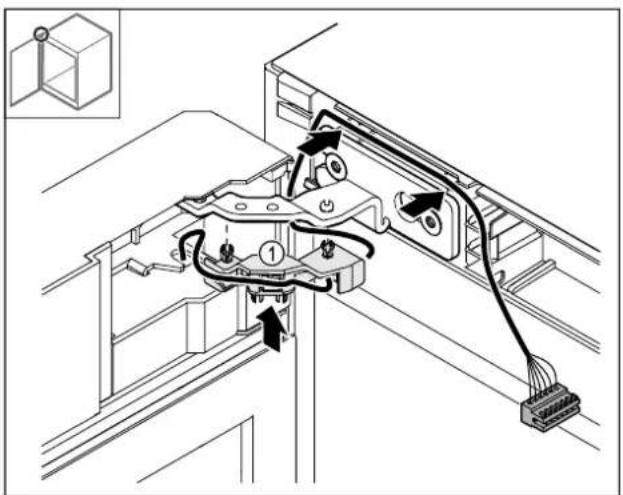

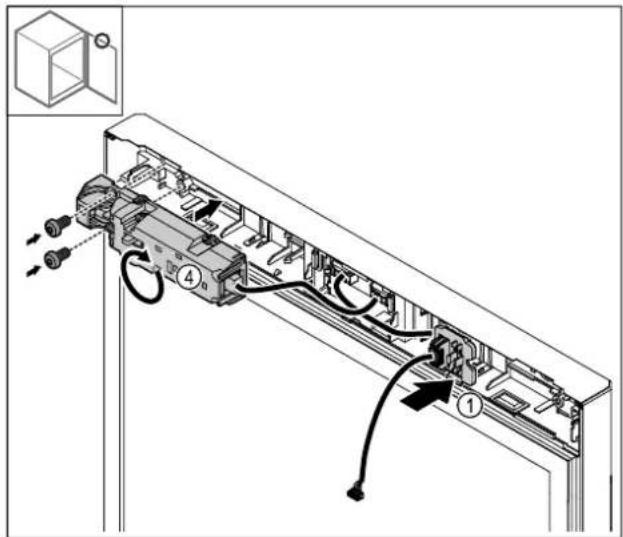

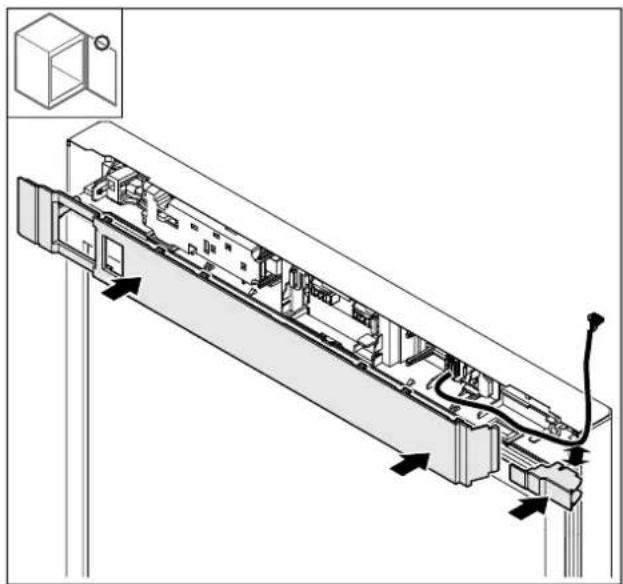

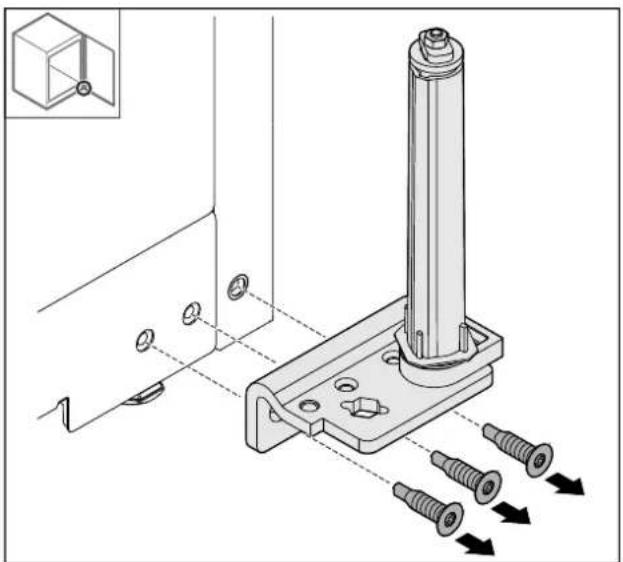

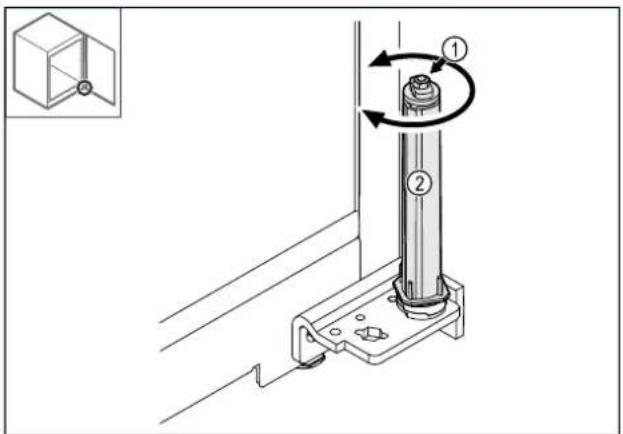

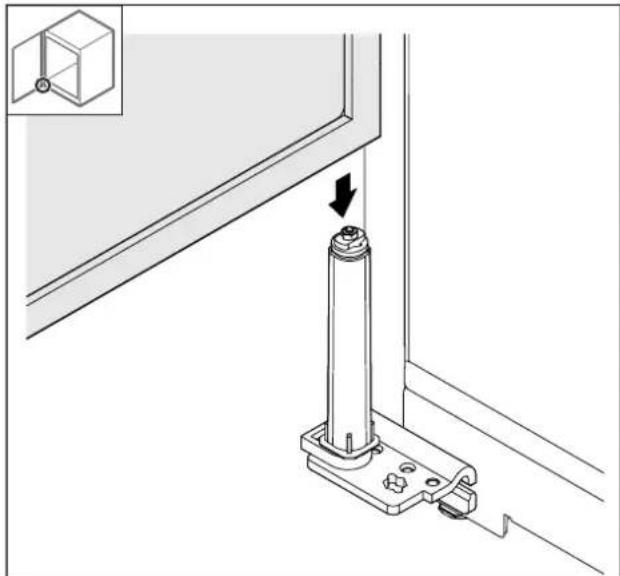

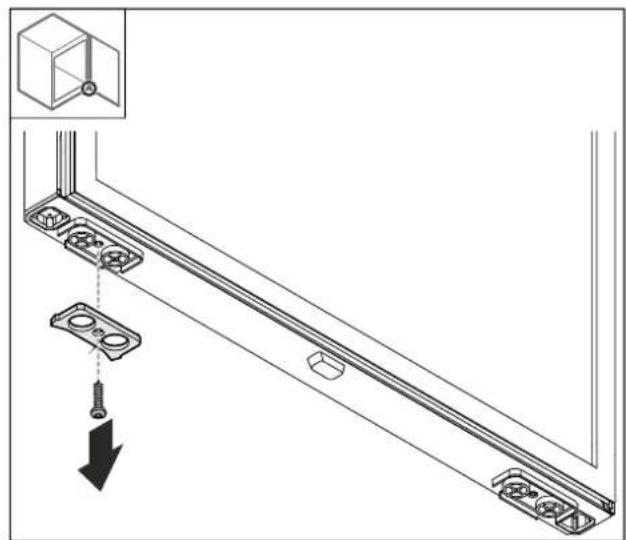

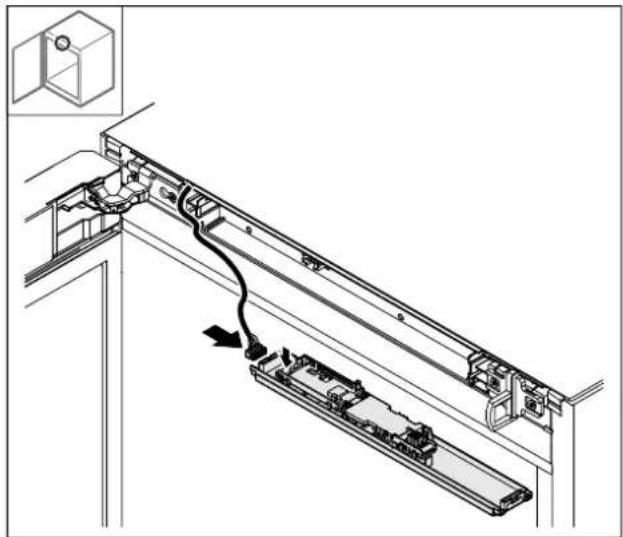

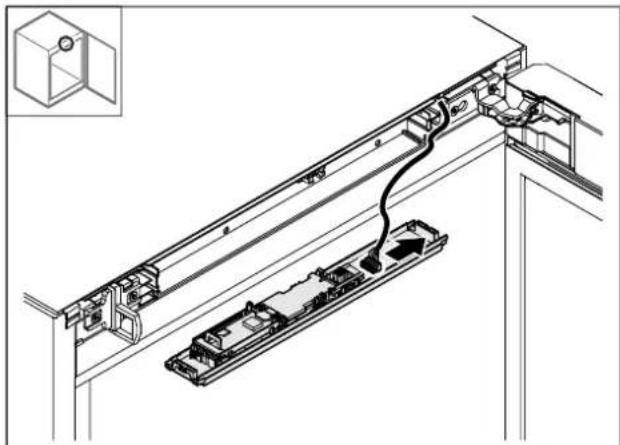

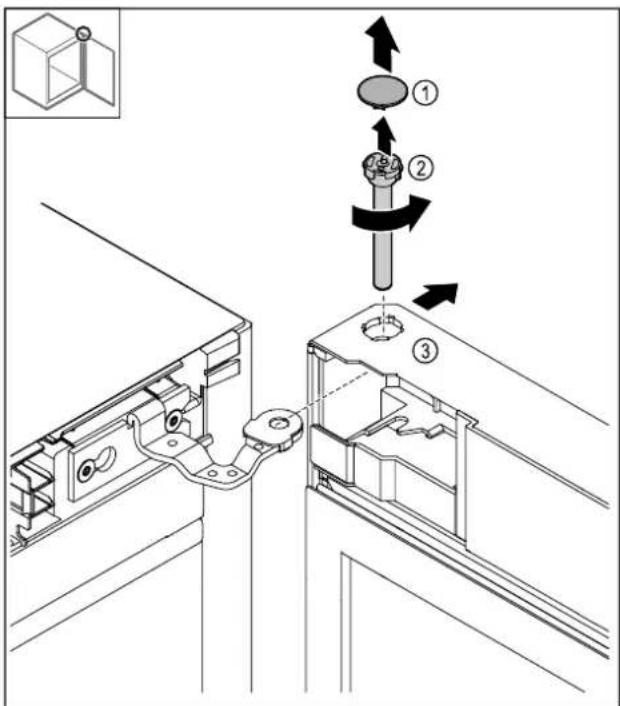

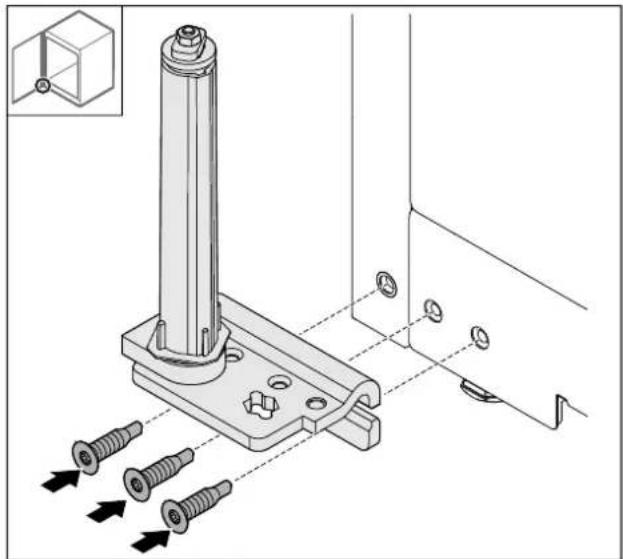

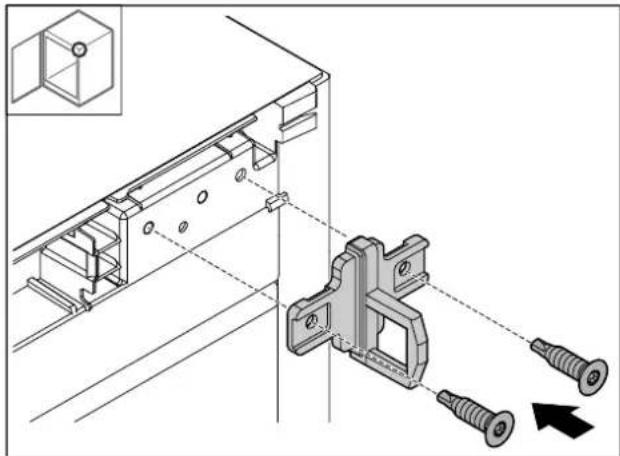

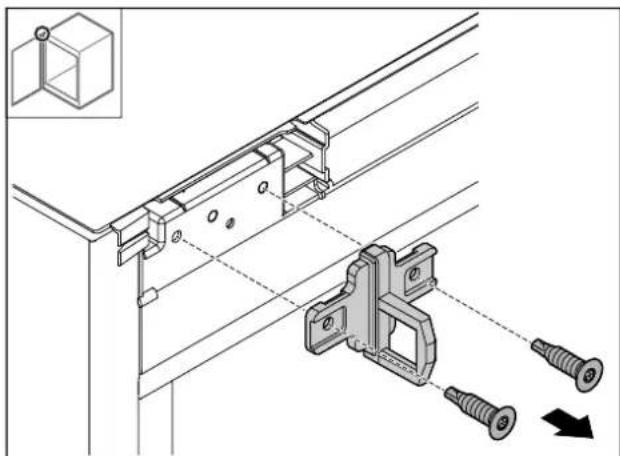

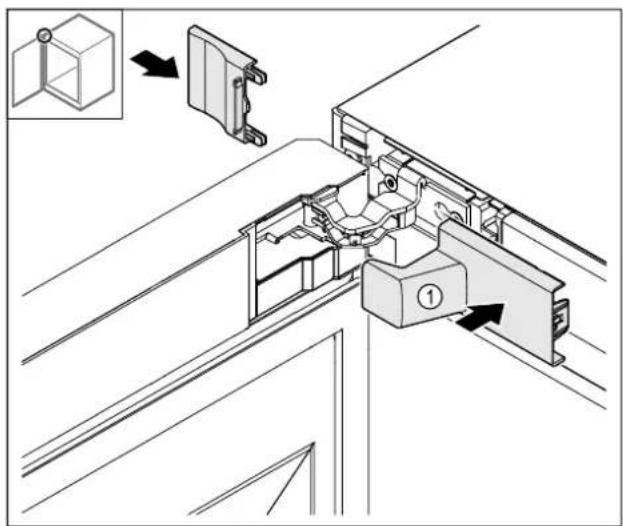

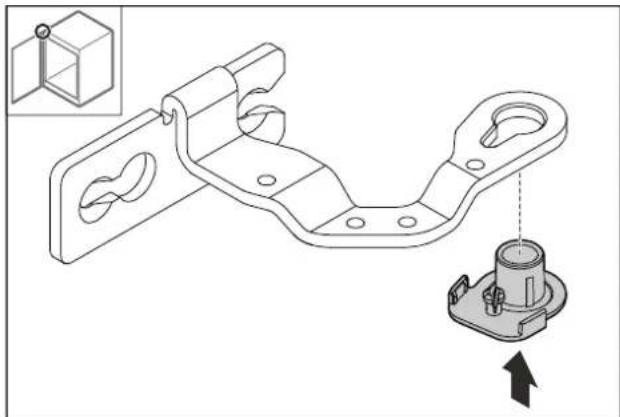

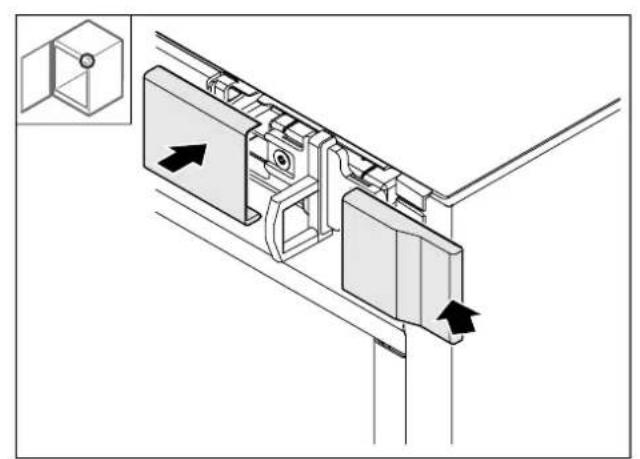

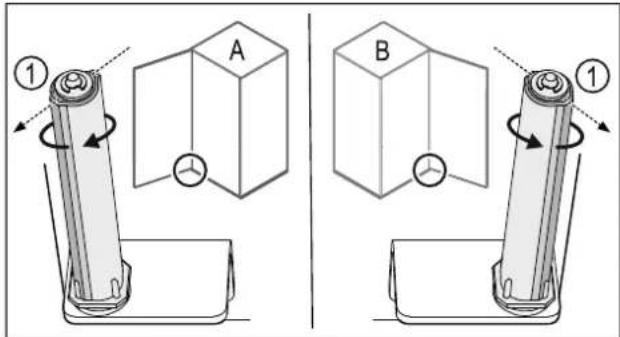

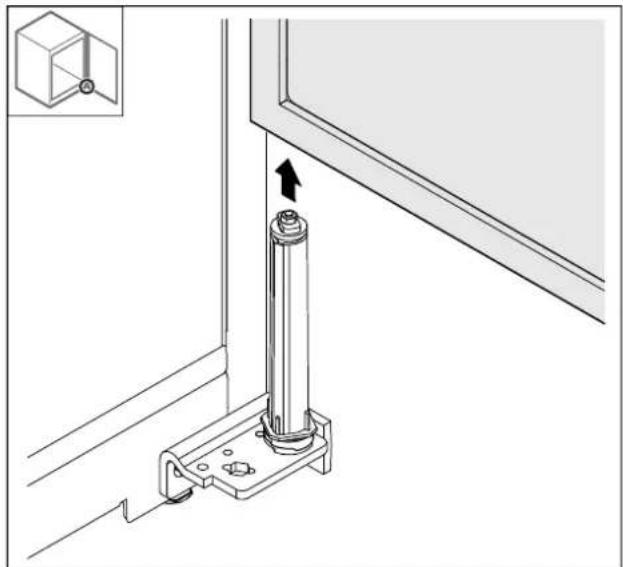

4.11 Výměna dveřního dorazu.... 9

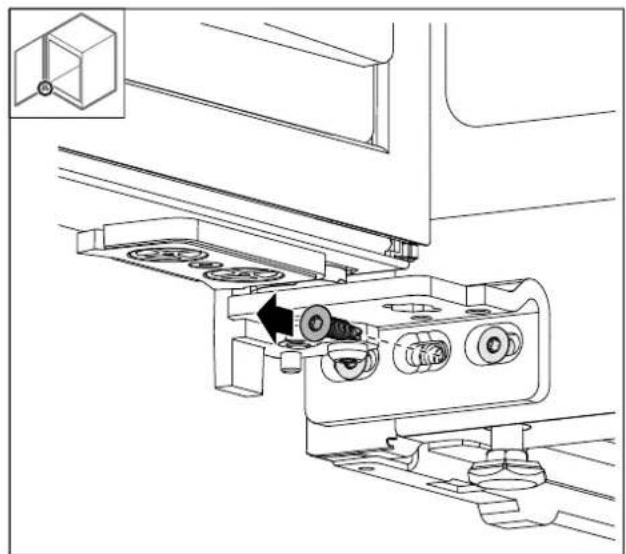

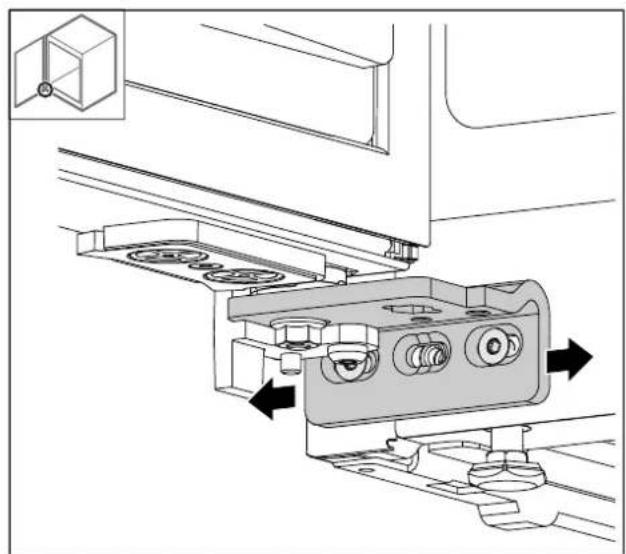

4.12 Vyrovnání dvířek.... 18

4.13 Připojení spotřebiče k elektrickému napájení..... 19

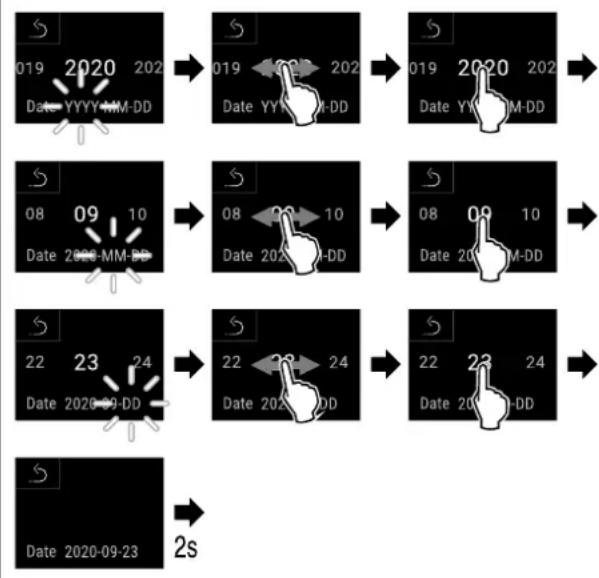

4.14 Zapnutí spotřebiče (první uvedení do provozu)..... 19

5 Uskladnění 20

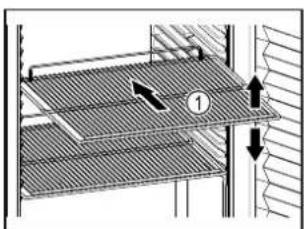

5.1 Pokyny ke skladování.... 20

6 Obsluha.... 20

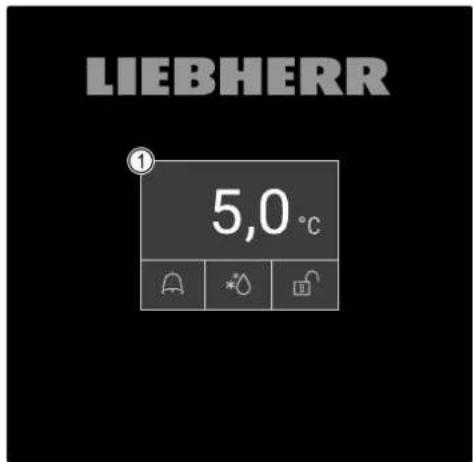

6.1 Ovládací a indikační prvky.... 20

6.1.1 Zobrazení stavu....20

6.1.2 Symboly indikace....20

6.1.3 Akustické signály....21

6.2 Funkce spotřebiče.... 21

6.2.1 Poznámky k funkcím spotřebiče....21

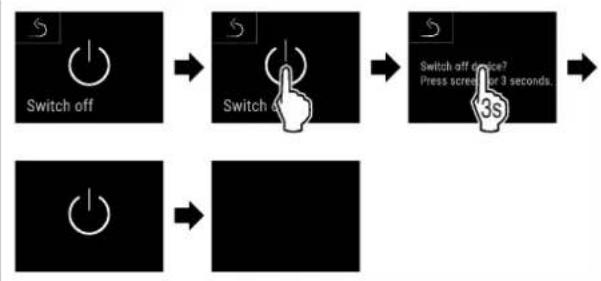

6.2.2 Zapnutí a vypnutí spotřebiče 21

6.2.3 Teplota 22

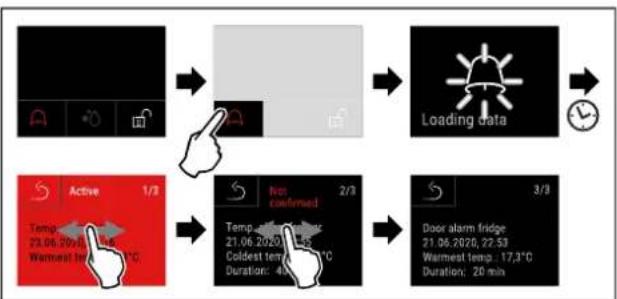

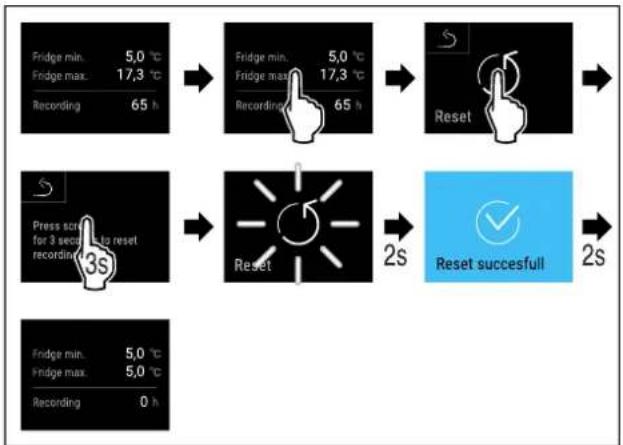

6.2.4 Záznam teplot 22

6.2.5 Osvětlení 23

6.2.6 Blokování dveří 23

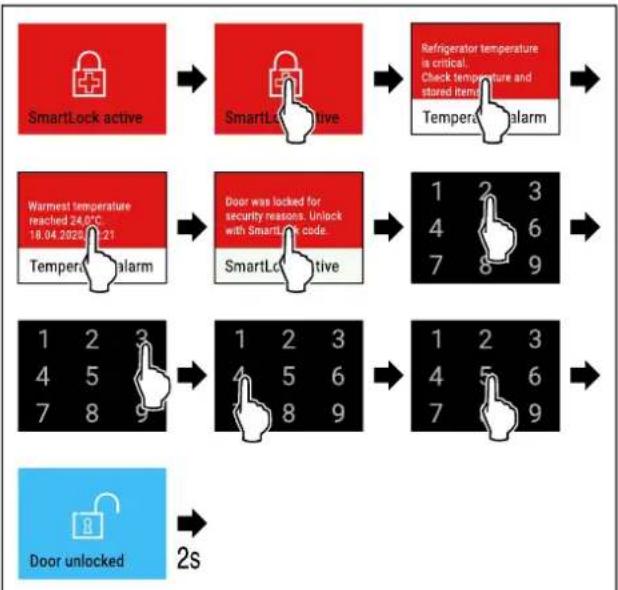

6.2.7 SmartLock....25

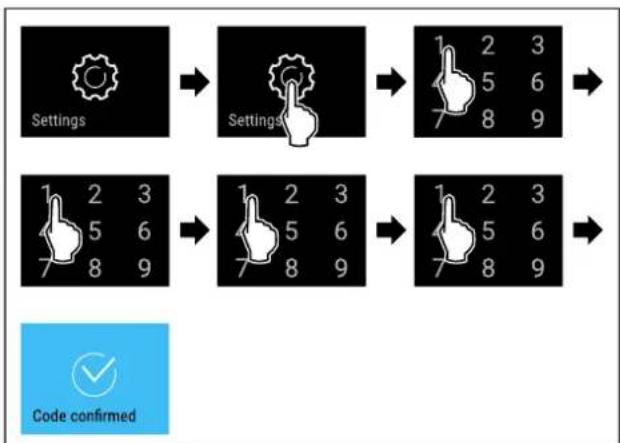

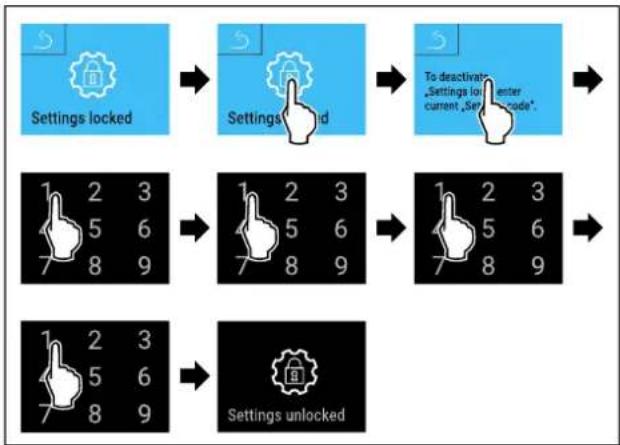

6.2.8 Pojistka přístupu k menu nastavení ...... 26

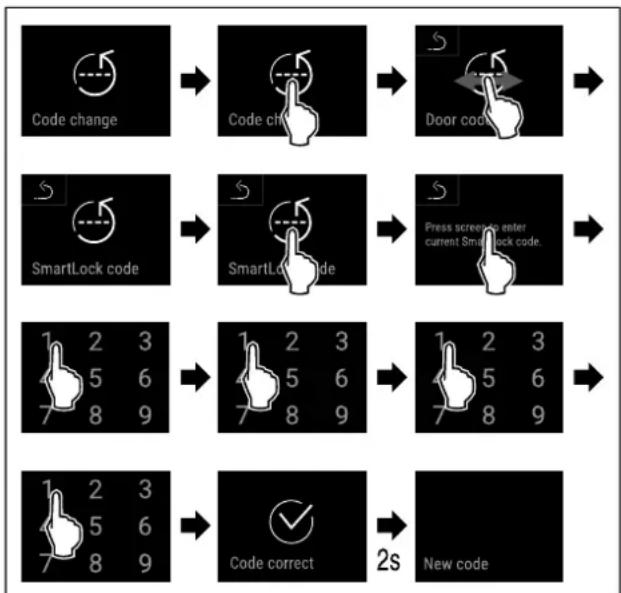

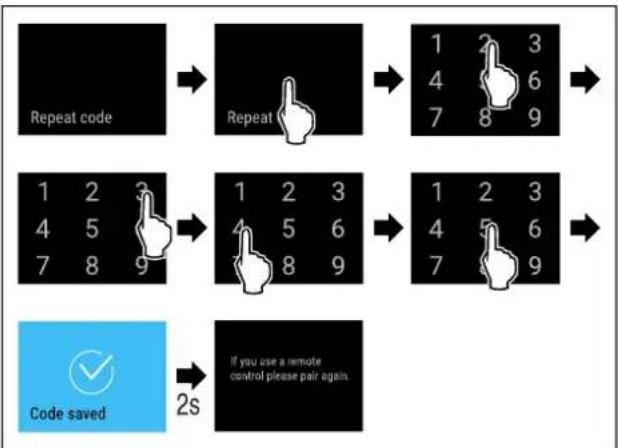

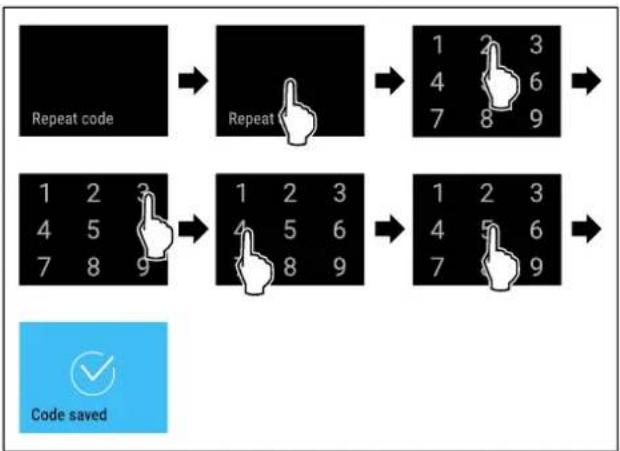

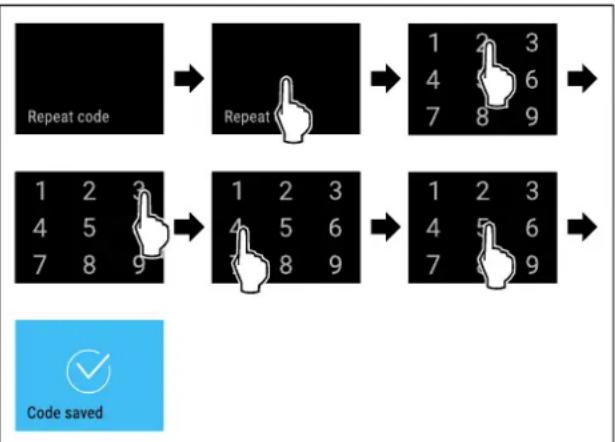

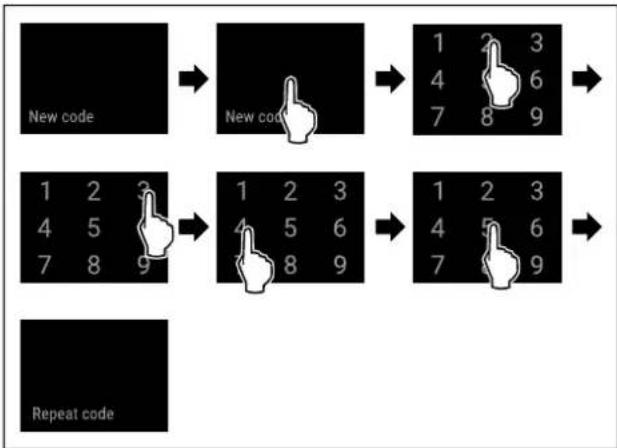

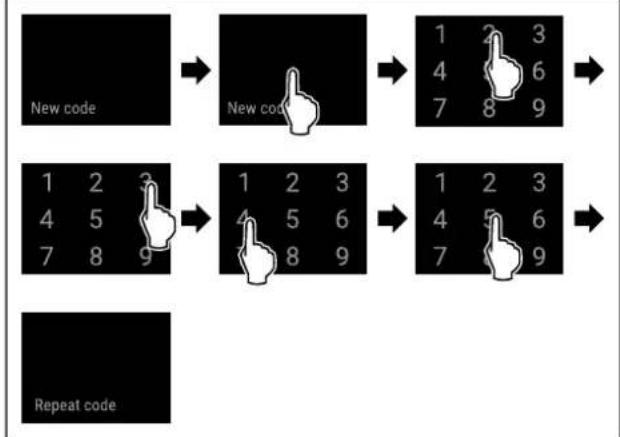

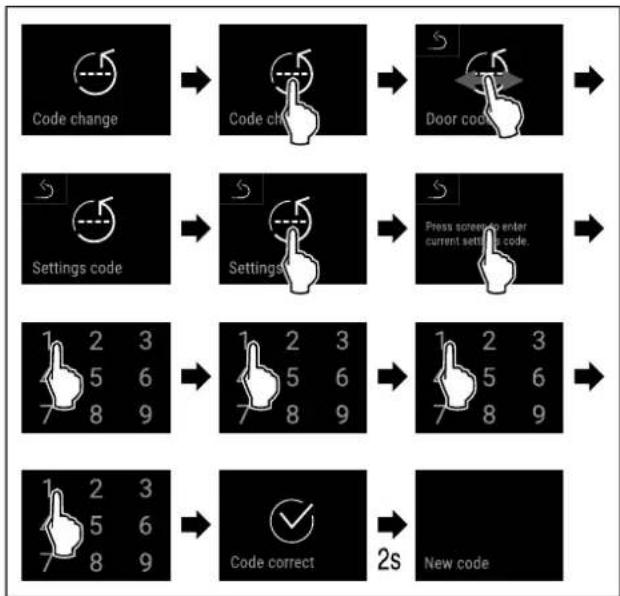

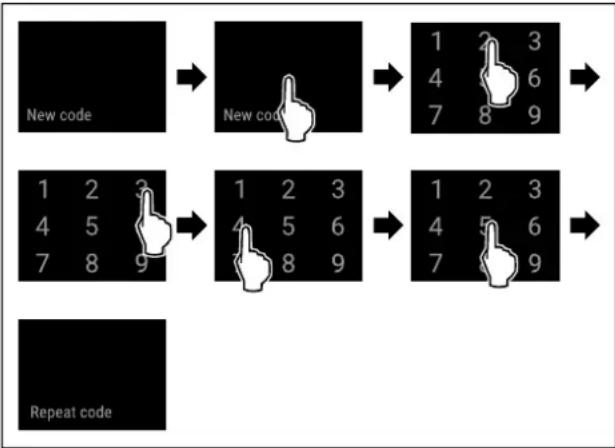

6.2.9 Přístupové kódy....27

6.2.10 Dálkové ovládání 29

6.2.11 Připomínka servisního intervalu .....30

6.2.12 Jazyk 30

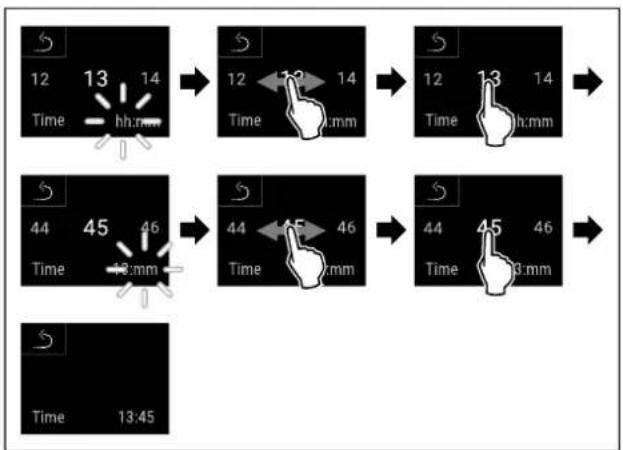

6.2.13 Datum a čas 30

6.2.14 Jednotka teploty 31

6.2.15 Jas displeje 31

6.2.16 Alarm Sound....31

6.2.17 Key Sound....32

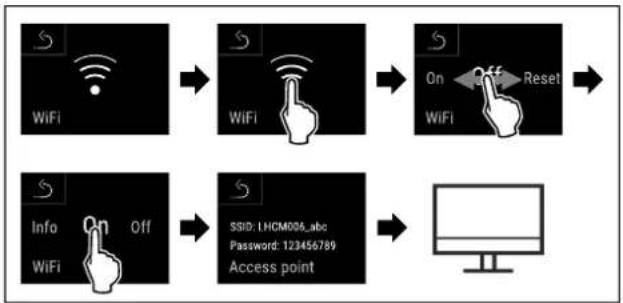

6.2.18 Připojení WLAN 32

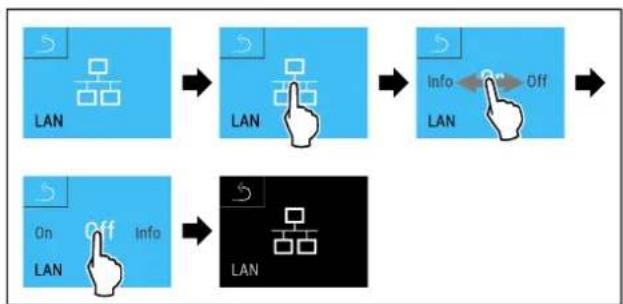

6.2.19 Připojení LAN 33

6.2.20 Informace o spotřebiči 34

6.2.21 Provozní hodiny 34

6.2.23 Odmrazování 35

6.2.24 Stahování dat / Datalogging....35

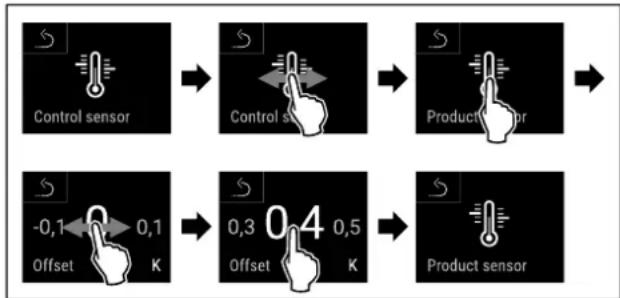

6.2.25 Kalibrace senzoru 36

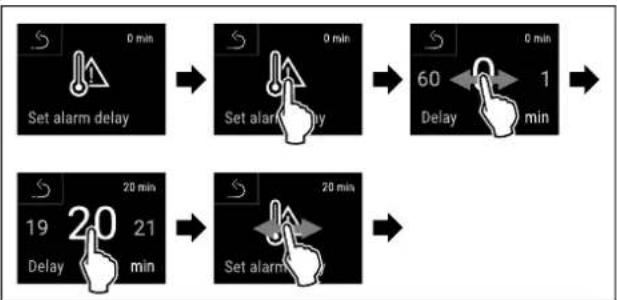

6.2.26 Teplotní alarm 36

6.2.27 Dveřní alarm 38

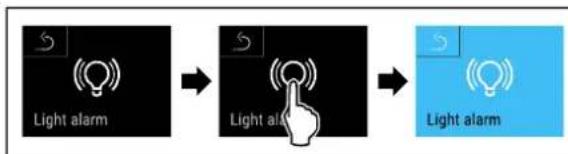

6.2.28 Světelný alarm * 38

6.2.29 Simulace alarmu 38

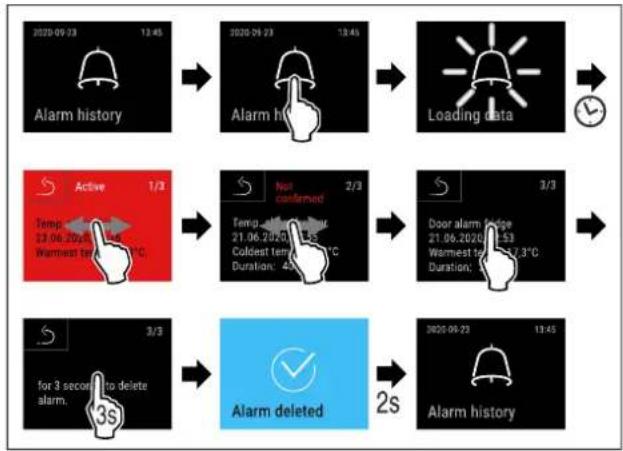

6.2.30 Protokol o alarmech 39

6.2.31 Přesměrování alarmu 39

6.2.32 Demo režim 40

6.2.33 Resetování na tovární nastavení .....41

6.3 Hlášení.... 41

6.3.1 Varování....41

6.3.2 Připomínky....43

7 Vybavení...... 43

7.1 Bezpečnostní zámek 43

7.2 Dálkové ovládání 44

7.3 Senzory.... 44

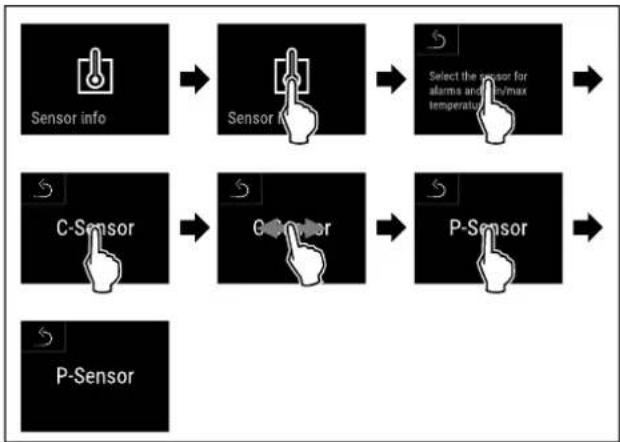

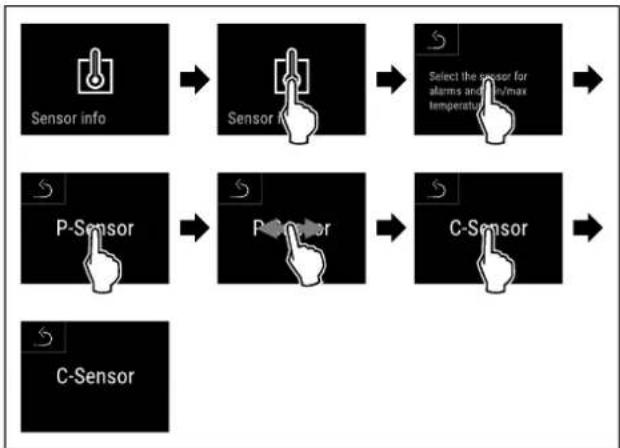

7.4 Informace o senzoru 44

7.5 Rozhraní 45

8 Údržba.... 46

8.1 Plán údržby.... 46

8.2 Odmrazování spotřebiče.... 47

8.3 Čištění přístroje.... 47

8.4 Výměna baterie spotřebiče.... 48

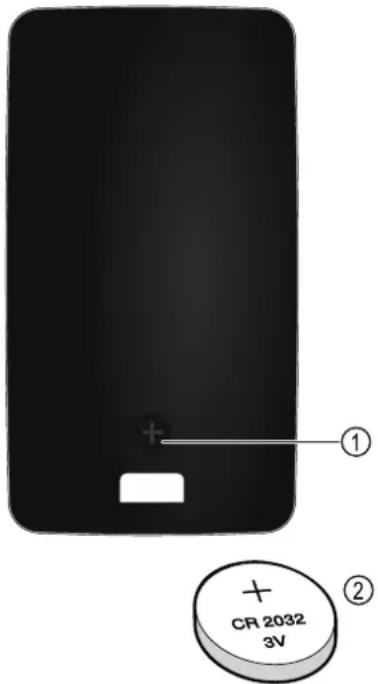

8.5 Výměna baterie dálkového ovládání.... 49

9 Zákaznická pomoc.... 49

9.1 Technické údaje.... 49

9.2 Technická porucha.... 49

9.3 Zákaznický servis.... 50

9.4 Typový štítek.... 50

10 Vyřazení z provozu.... 51

11 Likvidace.... 51

11.1 Příprava přístroje k likvidaci.... 51

11.2 Ekologická likvidace přístroje.... 51

12 Doplňující informace.... 51

13 Stručný návod pro každodenní použití...... 53

Výrobce trvale pracuje na dalším vývoji všech typů a modelů. Mějte proto laskavě pochopení pro to, že si musíme vyhradit právo na změny tvaru, vybavení a technické části.

Symbol	Vysvětlení
	Přečtení návodu Abyste se seznámili se všemi výhodami nového spotřebiče, přečtěte si prosím pozorně pokyny v tomto návodu k obsluze.
	Doplňující informace na internetu Digitální návod s dalšími informacemi a v jiných jazycích najdete online pomocí QR kódu na přední straně návodu nebo po zadání servisního čísla na home.liebherr.com/fridge-manuals. Servisní číslo najdete na typovém štítku:

Fig. Zobrazení příkladu

Kontrola prístroje

Zkontrolujte všechny části, zda nejsou po přepravě poškozené. V případě reklamací se obratte na prodejce nebo zákaznický servis.

Odchylky

Tento návod je určen pro více modelů, takže jsou možné odchylky. Části návodu, které se týkají pouze některých přístrojů, jsou označeny hvězdičkou (*).

Symbol Vysvětlení

Pokyny pro jednotlivé činnosti a výsledky těchto činností

Pokyny pro jednotlivé činnosti jsou označeny ▶.

Výsledky těchto činností jsou označeny ▷.

Video

Video týkající se přístrojů jsou k dispozici na kanálu YouTube Liebherr-Hausgeräte.

Spotřebič obsahuje softwarové komponenty, které využívají licence open source. Informace o použitých open source licencích naleznete zde: home.liebherr.com/open-source-licences

Tento návod k použití platí pro:

• HMTvh 1501
• HMTvh 1511

Zkontrolujte všechny části, zda nejsou po přepravě poškozené. V případě reklamací se obratte na obchodníka nebo zákaznický servis. (viz 9.3 Zákaznický servis)

Dodávka sestává z těchto částí:

• Hlavní spotřebič
• Vybavení *
• Montážní materiál *
• Návod k použití
• Servisní příručka
• Certifikát kvality *
• Sítový kabel
• Rádiové dálkové ovládání
• Nouzový odblokovací klíč

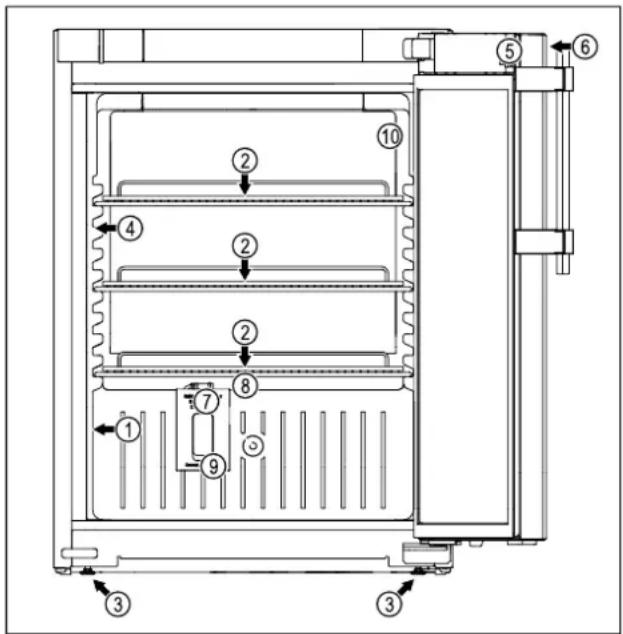

1.2 Přehled spotřebičů a vybavení

Fig. 1 Ilustrační zobrazení

Vybavení

(1) Typový štítek

(6) Ovládací prvky a ukazatel teploty

(2) Úložný rošt

(7) Senzor pro bezpečnostní termostat

(3) Seřizovací nožka

(8) Odtok odtáté vody

(4) Vnitřní osvětlení

(9) Průchodka senzoru

(5) Zámek (10) Senzor P

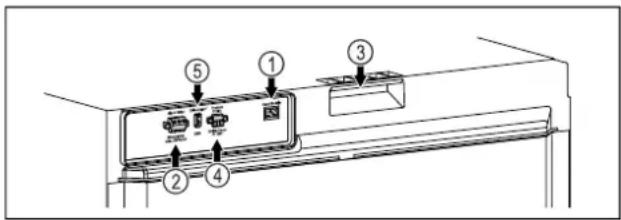

Fig. 2 Ilustrační zobrazení zadní strany

Vybavení

(1) Rozhraní LAN/WLAN (4) Přípojka pro senzor P
(2) Bezpotenciálový alar- (5) Rozhraní USB

mový výstup

(3) Přepravní pomůcka

1.3 Speciální výbava

Poznámka

Příslušenství získáte prostřednictvím zákaznického servisu (viz 9.3 Zákaznický servis) a v obchodě Liebherr-Hausgeräte na adrese home.liebherr.com/shop/de/deu/zubehor.html.

SmartModule

Spotřebič je vybaven SmartModule.

Přitom se jedná o rozhraní WLAN/LAN pro připojení spotře-biče k externímu dokumentačnímu a poplašnému systému jako např. Liebherr SmartMonitoring.

Liebherr SmartMonitoring Dashboard není ve všech zemích k dispozici. Zkontrolujte dostupnost pomocí QR kódu (viz 6.2.18 Připojení WLAN) zadáním svého modelu.

Dodatečné vybavení zásuvek

Při dodatečném vybavení chladniček/mrazniček Liebherr zásuvkovými systémy, které se používají pro skladování teplotně senzitivních materiálů, jako jsou léky, které musí být uchovávány v chladu a chlazená zboží, která podléhají zvláštním normovým požadavkům, je vyžadována teplotní kvalifikace. Dodatečné vybavení chladniček/mrazniček Liebherr zásuvkami může vést ke zkažení nebo k poškození skladovaného zboží. Proto musí dodatečné vybavení provádět výhradně autorizovaní poskytovatelé služeb výrobce chladničky/mrazničky.

Použití v souladu s určením

Tato farmaceutická chladnička je vhodná pro profesionální skladování produktů při teplotě 5 °C.

Typickými produkty, které je třeba skladovat, mohou být léky, které je třeba uchovávat v chladu, léčiva nebo ostatní farmaceutické produkty, které musí být skladovány v teplotním rozsahu od 2 °C do 8 °C.

Přístroj splňuje specifikace normy DIN 13277

- Chladicí a mrazicí přístroje pro laboratorní a lékařské aplikace.

Skladování látek citlivých na teplotu vyžaduje použití nezávislého, trvale monitorovaného alarmového systému. Tento alarmový systém musí být navržen tak, aby odpovědná osoba mohla zaregistrovat jakýkoli alarmový stav a přijmout příslušná opatření.

Předvídatelné chybné použití

Nepoužívejte spotřebič pro následující aplikace:

- Skladování a chlazení:

• chemicky nestabilních, hořlavých nebo žíravých látek

• krve, plazmy nebo dalších tělních tekutin k účelům infúze, použití nebo zavedení do lidského těla.

• Použití v oblastech ohrožených výbuchem.

• Použití venku, ve vlhkých prostorách nebo v místech se stříkající vodou.

Nesprávné použití přístroje vede k poškození nebo zkažení uložených výrobků.

Klimatické třídy

Klimatická třída, pro kterou je přístroj určen, je uvedena na typovém štítku.

Fig. 3 Typový štítek

(X) Tato klimatická třída udává, při jakých podmínkách okolního prostředí lze spotřebič bezpečně provozovat.

Klimatická třída (X)	max. teplota místnosti	max. rel. vlhkost vzduchu
7 35 °C 75 %

Poznámka

Minimální přípustná teplota místnosti na místě instalace je 10 °C.

Vnitřní teplota spotřebiče nikdy nepřekročí teplotu okolí v místě instalace.

Při mezních podmínkách se může na skleněných dveřích a na bočních stěnách tvořit lehká kondenzace.

1.5 Emise hluku přístroje

Emisní hladina akustického tlaku A během provozu přístroje leží pod 70 dB(A) (akustický výkon rel. 1 pW).

1.6 Shoda

Těsnost chladicího okruhu je zkontrolována. Spotřebič odpovídá příslušným bezpečnostním ustanovením.

EU prohlášení o shodě

Výrobce / vystavil: LIEBHERR-HAUSGERÄTE LIENZ GMBH
Adresa: A-9900	Lienz,	Dr. Hans Liebherr Straße 1

Označený produkt je v souladu s předpisy následujících evropských směrnic a nařízení:

(EU) 2019/2020, 2014/35/EU, 2014/30/EU, 2011/65/EU

Zabudovaný bezdrátový modul odpovídá směrnici 2014/53/EU. Informace k bezdrátovému modulu (viz 9.1 Technické údaje).

Úplný text EU prohlášení o shodě lze nalézt na následující internetové adrese: www.liebherr.com

1.7 Látky SVHC v souladu s nařízením REACH

Na následujícím odkazu můžete zkontrolovat, zda Váš spotřebič obsahuje látky SVHC v souladu s nařízením REACH: home.liebherr.com/de/deu/de/liebherr-erleben/nachhaltigkeit/umwelt/scip/scip.html

2 Všeobecné bezpečnostní pokyny

Tento návod k použití pečlivě uchovejte, abyste do něj mohli kdykoliv nahlédnout.

Pokud předáte přístroj dalšímu vlastníkovi, pak mu jej předejte včetně návodu k použití.

Pro řádné a bezpečné použití přístroje si tento návod k použití pečlivě přečtěte před jeho použitím. Vždy dodržujte pokyny, bezpečnostní pokyny a výstražné pokyny, které jsou v něm uvedeny. Jsou důležité, abyste mohli zařízení bezpečně a bezchybně instalovat a provozovat.

Nebezpečí pro uživatele:

- Tento spotřebič smí používat pouze odborný a laboratorní personál, který byl k tomuto účelu vyškolen a je obeznámen se všemi bezpečnostními opatřeními pro práci v laboratori. Děti, stejně jako osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatkem zkušeností a znalostí, nesmějí tento spotřebič používat ani ovládat.

- Zásuvka musí být snadno přístupná, aby se spotřebič dal v nouzové situaci rychle odpojit od proudu. Musí být mimo zadní stranu spotřebiče.

• Když spotřebič odpojujete od sítě, tahejte vždy za zástrčku. Netahejte za kabel.
• V případě závady vytáhněte síťovou zástrčku nebo vypněte pojistku.
• VÝSTRAHA: Nepoškod'te přívodní síťový kabel. Přístroj neprovozujte s vadným přívodním kabelem.
• VÝSTRAHA: Na zadní straně spotřebiče se nesmí umistovat ani provozovat vícenásobné zásuvky / rozvodné lišty a rovněž ostatní elektrická zařízení (jako např. halogenové transformátory).
• VÝSTRAHA: Neuzavírejte větrací otvory v plášti spotřebiče nebo ve vestavném plášti.
• Opravy a zásahy do přístroje smí provádět pouze zákaznický servis nebo jiný k tomu vyškolený odborný personál.
• Přístroj montujte, připojujte a likvidujte pouze podle údajů v návodu.

Nebezpečí požáru:

- Obsažené chladivo (údaje na typovém štítku) je ekologické, ale hořlavé. Unikající chladivo se může vznítit.

• VÝSTRAHA: Chraňte chladicí okruh před poškozením.
• Nemanipulujte uvnitř přístroje se zdroji vznícení.
• VÝSTRAHA: V chladicí přihrádce neprovozujte žádné elektrické přístroje, které svou konstrukcí neodpovídají doporučením výrobce.
• Když unikne chladivo: Z blízkosti místa úniku odstraňte otevřený oheň nebo zápalné zdroje. Místnost dobře vyvětrejte. Ohlaste to zákaznickému servisu.

- Přístroj neprovozujte v blízkosti výbušných plynů.

- V blízkosti přístroje neskladujte a nepoužívejte benzín nebo jiné hořlavé plyny a kapaliny.

- Ve spotřebiči neukládejte žádné výbušné materiály jako např. aerosolové nádoby s hořlavým hnacím plynem. Tyto spreje poznáte podle údajů o obsahu nebo symbolu plamene na obalu. V případě úniku by elektrické součástky mohly tyto plyny zapálit.

- Do blízkosti přístroje se nesmí dostat hořicí svíčky, lampy a jiné předměty s otevřeným ohněm, aby nezpůsobily vznícení přístroje.

- Kapaliny s obsahem alkoholu nebo jiné nádoby obsahující alkohol skladujte pouze těsně uzavřené. V případě úniku by elektrické součástky mohly alkohol zapálit.

Nebezpečí spadnutí a převrácení:

- Sokl, zásuvky, dvířka atd. nepoužívejte jako stupátka nebo jako opory.

Nebezpečí omrzlin, pocitu otupění a bolestí:

- Zamezte trvalému kontaktu kůže se studenými povrchy nebo chlazenými/mraženými výrobky nebo učiňte vhodná ochranná opatření, např. používejte rukavice.

Nebezpečí poranění a poškození:

• VÝSTRAHA: K urychlení rozmrazování nepoužívejte žádná jiná mechanická zařízení nebo jiné prostředky než doporučené výrobcem.
• VYSTRAHA: Nebezpečí úrazu elektrickým proudem! Pod krytem jsou díly vedoucí elektrický proud.

Vnitřní osvětlení pomocí LED diod nechte vyměnit nebo opravit pouze zákaznickým servisem nebo speciálně vyškoleným personálem.

- POZOR: Spotřebič smí být provozován pouze s originálním příslušenstvím výrobce nebo s příslušenstvím jiných prodejců po schválení výrobcem. Uživatel nese riziko používání neschváleného příslušenství.

Nebezpečí pohmoždění:

- Při otevírání a zavírání dveří nesahejte do závěsu. Mohlo by dojít ke skřípnutí prstů.

Kvalifikace odborného personálu:

Spotřebič smí instalovat, udržovat a uvádět do provozu pouze odborný personál, který je obeznámen s montáží, uvedením do provozu a s provozem spotřebiče.

Odborný personál jsou osoby, které mohou prostřednictvím své odborné přípravy, znalostí a zkušeností, jakož i svých znalostí příslušných norem posoudit a provádět práci, která jim byla svěřena, a identifikovat možná rizika. Musíte mít školení, instrukce a oprávnění k práci na spotřebiči.

Symbol se může nacházet na kompresoru. Vztahuje se na olej v kompresoru a upozorňuje na toto nebezpečí: Může způsobit smrt, jestliže dojde ke spolknutí nebo vniknutí do dýchacích cest. Tato poznámka je důležitá pouze pro recyklaci. Při normálním režimu neexistuje nebezpečí.

VÝSTRAHA: Nebezpečí požáru / hořlavé materiály. Symbol je umístěn na kompresoru a označuje nebezpečí plynoucí z hořlavých látek. Nálepku neodstraňujte.

Symbol se nachází na zadní straně spotřebiče v oblasti relé alarmu a poukazuje na následující nebezpečí: Zásah elektrickým proudem! I při odpojení ze sítě může být ve spotřebiči ještě externí napětí. Neodstraňujte nálepku.

Tato nebo podobná nálepka se může nacházet na zadní straně spotřebiče. Upozorňuje na to, že se ve dveřích a/nebo v krytu nacházejí vakuové izolační panely [VIP] nebo perlitové panely. Tato poznámka je důležitá pouze pro recyklaci. Nálepku neodstraňujte.

Tato nebo podobná nálepka se může nacházet na zadní straně spotřebiče. Vztahuje se k zabudovanému Li-ion akumulátoru. Tato poznámka je důležitá pouze pro recyklaci. Neodstraňujte nálepku.

Li-ion

Dodržujte výstražné pokyny a další specifické pokyny uvedené v ostatních kapitolách:

	NEBEZPEČÍ	Označuje bezprostředně nebezpečnou situaci, která může mít za následek úmrtí nebo vážná tělesná zranění, pokud se jí nezamezí.
	VÝSTRAHA	Označuje nebezpečnou situaci, která může mít za následek úmrtí nebo vážné tělesné zranění, pokud se jí nezamezí.
	UPOZOR-NĚNÍ	Označuje nebezpečnou situaci, která může mít za následek lehká nebo střední tělesná zranění, pokud se jí nezamezí.
	POZOR	Označuje nebezpečnou situaci, která může mít za následek věcné škody, pokud se jí nezamezí.
	Poznámka	Označuje užitečné pokyny a tipy.

3 Princip funkce displeje Touch & Swipe

Spotřebič ovládáte displejem Touch & Swipe. Pomocí displeje Touch & Swipe (dále jen „displej“) vybíráte funkce spotřebiče klepnutím na ně nebo posunutím. Pokud po dobu 10 sekund neprovedete na displeji žádnou akci, přejde displej bud' zpět do nadřazeného menu, nebo přímo na zobrazení stavu.

3.1 Navigace a vysvětlení symbolů

Na obrázcích jsou použity různé symboly pro navigaci pomocí displeje. Následující tabulka tyto symboly popisuje.

Symbol	Popis
	Dotkněte se krátce displeje:Aktivuje/deaktivuje funkci.Potvrzení výběru.Otevřete podmenu.
	Dotkněte se displeje s určeným časem (např. 3 sekundy):Aktivace/deaktivace funkce nebo hodnoty.
	Posouvání doprava nebo doleva:Navigujte v menu.
	Krátc se dotkněte symbolu Zpět:Skok o jednu úroveň menu zpět.
	Dotkněte se dlouze symbolu Zpět po dobu 3 sekund:Skok zpět na zobrazení stavu.
	Krátc se dotkněte symbolu Zpět v levém horním rohu:Skok o jednu úroveň menu zpět.
	Šipka s hodinami:Trvá déle než 10 sekund, než se na displeji zobrazí následující zobrazení.
[24ZS]	Šipka s časovým údajem:Trvá uvedený čas, než se na displeji zobrazí následující zobrazení.

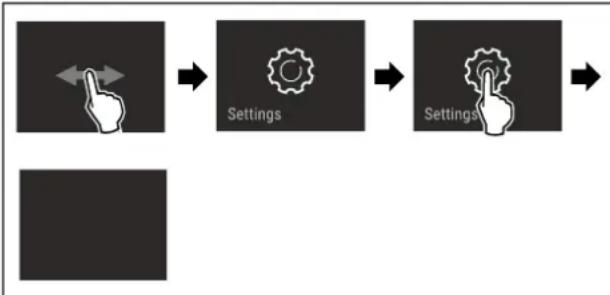

	Symbol „Otevřít menu nastavení“:Přejděte do menu nastavení a otevřete menu nastavení.V případě potřeby: Přejděte v menu nastavení na požadovanou funkci.(viz 3.2.1 Otevření menu nastavení)

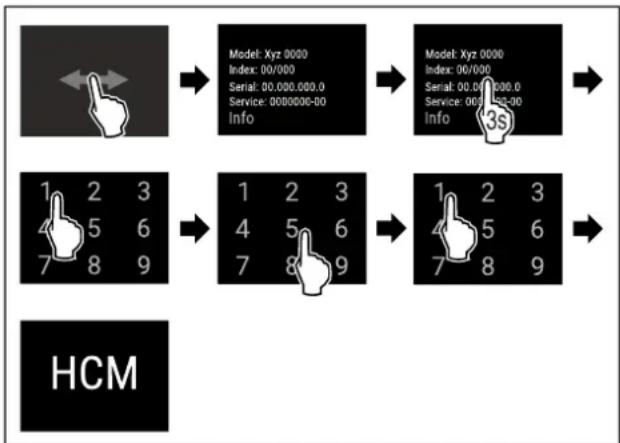

	Otevřete symbol „Rozšířené menu“:Přejděte do rozšířeného menu a otevřete rozšířené menu.V případě potřeby: Přejděte v rozšířeném menu na požadovanou funkci.(viz 3.2.2 Otevření rozšířeného menu)
Žádná akce po dobu 10 sekund	Pokud po dobu 10 sekund neprove-dete na displeji žádnou akci, přejde displej bud’ zpět do nadřazeného menu, nebo přímo na zobrazení stavu.
Otevřete dveře a znovu je zavřete.	Otevřete-li dveře a ihned je opět zavřete, přejde zobrazení přímo zpět na zobrazení stavu.

Poznámka: Obrázky displeje jsou uvedeny s anglickými výrazy.

3.2 Menu

Funkce spotřebiče jsou rozděleny do různých menu:

Menu Popis
Hlavní menu	Po zapnutí spotřebiče se automatickyzobraží hlavní menu.Odtud přejdete k nejdůležitějšímfunkcím spotřebiče, menu nastavenía rozšířenému menu.
Menu pro nastavení	Menu nastavení obsahuje dalšífunkce pro nastavení spotřebiče.
Rozšířené menu	Rozšířené menu obsahuje speciálnífunkce pro nastavení spotřebiče.Přístup do rozšířeného menu je chráněný čiselným kódem151.

3.2.1 Otevření menu nastavení

Fig. 4 Ilustrační zobrazení

▶ Proved'te kroky manipulace podle obrázku.
▷ Menu nastavení je otevřené.
▶ V případě potřeby: Přejděte na požadovanou funkci.

3.2.2 Otevření rozšířeného menu

Fig. 5 Přístup s číselným kódem 151

▶ Proved'te kroky manipulace podle obrázku.
▷ Rozšířené menu je otevřené.
▶ V případě potřeby: Přejděte na požadovanou funkci.

3.3 Klidový režim

Pokud se displeje nedotknete po dobu 1 minuty, přepne se do klidového režimu. V klidovém režimu je jas zobrazení ztlumený.

3.3.1 Ukončení klidového režimu

▶ Prstem se krátce dotkněte displeje.

▷ Klidový režim je ukončený.

4 Uvedení do provozu

4.1 Podmínky instalace

VÝSTRAHA

Nebezpečí požáru při vlhkosti!

Když díly vedoucí elektrický proud nebo přívodní elektrický kabel zvlhnou, může dojít ke zkratu.

Přístroj je koncipován pro instalaci v uzavřeném prostoru. Přístroj neprovozujte venku, ani ve vlhkých prostorách či v místech se stříkající vodou.

4.1.1 Místo instalace

VÝSTRAHA

Unikající chladivo a olej!

Požár. Obsažené chladivo je ekologické, ale hořlavé. Obsažený olej je rovněž hořlavý. Unikající chladivo a olej se mohou při příslušně vysoké koncentraci a v kontaktu se externím tepelným zdrojem vznítit.

▶ Nepoškod'te potrubí okruhu chladiva a kompresor.

• Spotřebič neinstalujte v místě s přímými slunečními paprsky, vedle sporáků, topení či podobných tepelných zdrojů.
• Optimálním místem instalace jsou suché a dobře větrané prostory.
• Když se spotřebič instaluje ve velmi vlhkém prostředí, může se na vnější straně spotřebiče tvořit kondenzát. Je třeba dbát na správný přívod vzduchu a větrání v místě instalace.
• Čím více chladiva je ve spotřebiči, tím větší musí být prostor, ve kterém je spotřebič umístěn. V příliš malých prostorách může při netěsnosti dojít ke vzniku hořlavé směsi plynu a vzduchu. Na 8 g chladiva musí být prostor pro instalaci velký minimálně 1 m³. Údaje o obsaženém chladivu jsou uvedeny na typovém štítku ve vnitřním prostoru spotřebiče.
• Podlaha v místě instalace musí být vodorovná a hladká.
• Místo instalace musí mít dostatečnou nosnost pro hmotnost spotřebiče a to včetně maximálního naplnění. (viz 9.1 Technické údaje)
• Použití v oblastech ohrožených výbuchem není přípustné.

4.1.2 Elektrické připojení

VÝSTRAHA

Nebezpečí požáru v důsledku nesprávné instalace!

Pokud se síťový kabel nebo zástrčka dotkne zadní strany přístroje, může dojít vlivem vibrací přístroje k poškození síťového kabelu nebo zástrčky a ke zkratu.

Ujistěte se při nastavování přístroje, že pod ním není zaseknutý žádný síťový kabel.
Umístěte přístroj tak, aby se nedotýkal zástrčky nebo sítových kabelů.
▶ Do zásuvek v oblasti zadní strany přístroje nezapojujte žádné přístroje.
Vícenásobné zásuvky nebo rozvodné lišty a další elektronické přístroje (jako např. halogenové transformátory) neumistujte a neprovozujte na zadní straně přístrojů.

4.2 Rozměry spotřebiče

Fig. 6 Ilustrační zobrazení
(A) Výška spotřebiče včetně nožek / koleček

(C) Hloubka spotřebiče bez držadla [hloubka držadla = 45 mm (16/8 in)]

(B) Šířka spotřebiče bez držadla [hloubka držadla = 45 mm (1 6/8 in)]

(D) Hloubka spotřebiče při otevřených dvířkách

A	819 mm
B	597 mm
C	605 mm^x
D	1162 mm^x

^x U spotřebičů s přiloženými vymezovači odstupu od stěny se rozměr zvětší o 35 mm.

4.3 Přeprava spotřebiče

VÝSTRAHA

Nebezpečí zranění skleněnými střepy!*

Skleněné tabule dveří mohou při přepravě ve výšce přesahu- jící 1500 m prasknout. Střepiny mají ostré hrany a mohou způsobit vážná zranění.

Učiňte vhodná ochranná opatření.

Dodržujte při přepravě spotřebiče:

▶ Spotřebič přepravujte ve stojaté poloze.
▶ Spotřebič přepravujte pomocí dvou osob.

Při prvním uvádění do provozu:

▶ Spotřebič přepravujte zabalený.

Při přepravě spotřebiče po prvním uvedení do provozu (např. při stěhování nebo čištění):

▶ Vyprázdněte spotřebič
Zajistěte dveře proti nechtěnému otevření.

4.4 Vybalení spotřebiče

Zkontrolujte spotřebič a obal, zda nejsou po přepravě poškozené. Pokud se domníváte, že došlo k poškození, obratte se neprodleně na dodavatele. Nepřipojujte spotřebič ke zdroji napětí.
Odstraňte všechny obalové materiály ze zadní strany nebo z bočních stěn spotřebiče, které mohou bránit správné instalaci a větrání.

4.5 Montáž dveřního madla

Madlo z přiloženého příslušenství upevněte na dveře pomocí přiložených šroubů Fig. 7 (1).
▶ Nasad'te kryt Fig. 7 (2).
Zasuňte zátku z příslušenství na opačné straně. *

4.6 Instalace spotřebiče

UPOZORNĚNÍ

Nebezpečí poranění a poškození!
▶ Ustavujte spotřebič ve 2 osobách.

UPOZORNĚNÍ

Nebezpečí poranění a poškození!

Dveře mohou narážet do stěny a tím se poškodit. U skleněných dveří může dojít ke zranění v důsledku poškození skla!

Dveře chraňte před nárazy do stěny. Na stěnu připevněte dveřní zarážku, např. plstěnou.

Všechny nutné součásti (např. síťový kabel) připojte na zadní straně spotřebiče a ved'te je po straně.

Poznámka

Kabely se mohou poškodit!

Pří zpětném posouvání nesmí být kabely svírány.

4.7 Vyrovnání spotřebiče

POZOR

Deformace korpusu spotřebiče a dveře nelze zavřít.

▶ Vyrovnejte spotřebič horizontálně i vertikálně.

▶ Vyrovnejte nerovnosti podlahy seřizovacími nožkami.

VÝSTRAHA

Neodborné nastavení výšky pomocí stavěcí nožky! Těžká až smrtelná zranění. Chybným výškovým nastavením se může spodní díl stavěcí nožky uvolnit a spotřebič se může překlopit.

Stavěcí nožku nevyšroubovávejte příliš daleko.

▶ Otáčejte stavěcí nožkou ve směru hodinových ručiček.

Snižování spotřebiče:

▶ Otáčejte stavěcí nožkou proti směru hodinových ručiček.

4.8 Instalace více spotřebičů

POZOR

Nebezpečí poškození vodou, která kondenzuje mezi bočními stěnami!

▶ Neinstalujte spotřebič přímo vedle dalšího chladicího spotřebiče.
▶ Spotřebiče instalujte ve vzdálenosti 3 cm od sebe.
▶ Více spotřebičů vedle sebe instalujte pouze do 35 °C a 65% vzdušné vlhkosti.
▶ Při vyšší vlhkosti vzduchu vzdálenost mezi spotřebiči zvětšete.

Sadu pro instalaci Side-by-Side lze obdržet jako příslušenství u zákaznického servisu Liebherr. (viz 9.3 Zákaznický servis)

4.9 Po instalaci

▶ Sundejte ochranné fólie. *
▶ Spotřebič vyčistěte. (viz 8.3 Čištění přístroje)
▶ V případě potřeby: Dezinfikujte přístroj.
▶ Uschovejte fakturu, abyste v případě servisních výkonů měli k dispozici data o přístroji a obchodníkovi.

4.10 Likvidace obalu

VÝSTRAHA

Nebezpečí udušení balicím materiálem a fólií!

▶ Nenechte děti, aby si hrály s balicím materiálem.

Obal je vyroben z recyklovatelného materiálu:

• Vlnitá lepenka/lepenka
• Díly z napěněného polystyrénu
• Fólie a sáčky z polyetylénu
• Stahovací pásky z polypropylénu
• přibitý dřevěný rám s podložkou z polyetylenu*

▶ Balicí materiál dopravte na oficiální sběrné místo.

4.11 Výměna dveřního dorazu

4.11.1 Bezpečnostní pokyny

VÝSTRAHA

Nebezpečí zranění v důsledku neodborné změny strany otví- rání dveří!

Dveřní doraz nechte vyměnit odborným personálem.

VÝSTRAHA

Nebezpečí zranění a věcných škod v důsledku hmotnosti dveří!

▶ Dveřní doraz měňte pouze v případě, že unesete hmotnost 15 kg.
▶ Výměnu dveřního dorazu provádějte ve dvou lidech.

POZOR

Díly vedoucí proud!

Poškození elektrických součástí.

▶ Před změnou strany otvírání dveří vytáhněte sítovou zástrčku.

4.11.2 Nástroj

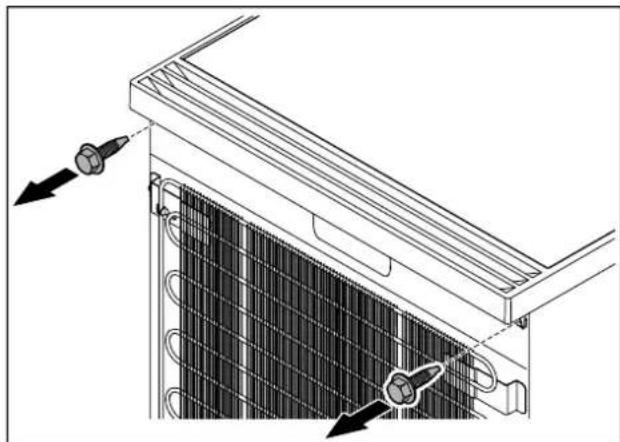

4.11.3 Demontáž pracovní desky

Fig. 11
▶ Odstraňte pracovní desku.

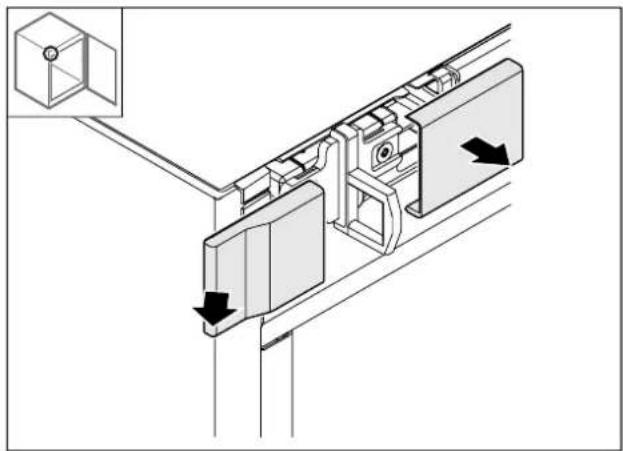

4.11.4 Sejmutí krytů

▶ Otevřete dveře.

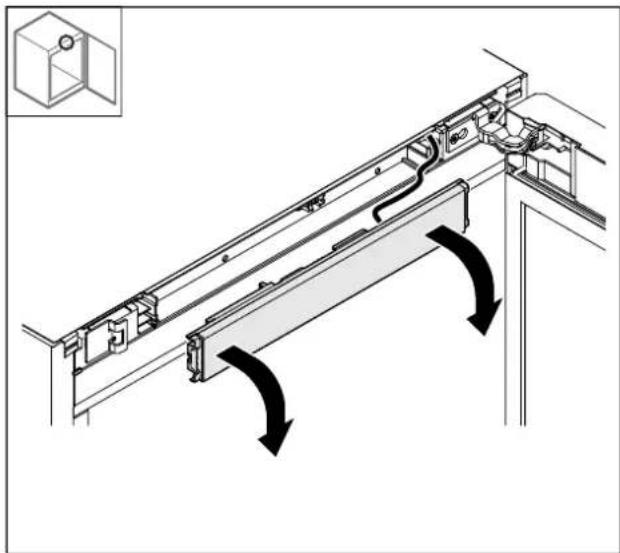

4.11.5 Sejmutí přední clony

▶ Sejměte přední clonu.
▶ TIP pro další provádění: Vyfotografujte vedení kabelu.

Fig. 16
▶ Odpojte zástrčku.

Fig. 17
▶ Vytáhněte kabel s držákem ze závěsu.
▷ Kabel s držákem visí na dveřích.

4.11.6 Demontáž dveří

POZOR

Nebezpečí zranění výklopnými dvířky!
▶ Dvířka držte pevně.

Fig. 18
▶ Sejměte kryt Fig. 18 (1).
▶ Uvolněte a vytáhněte čep Fig. 18 (2) proti směru hodinových ručiček.
▶ Dveře Fig. 18 (3) mírně naklopte.

Fig. 19
▶ Sejměte dveře směrem nahoru.
▶ Dveře položte na měkkou podložku.

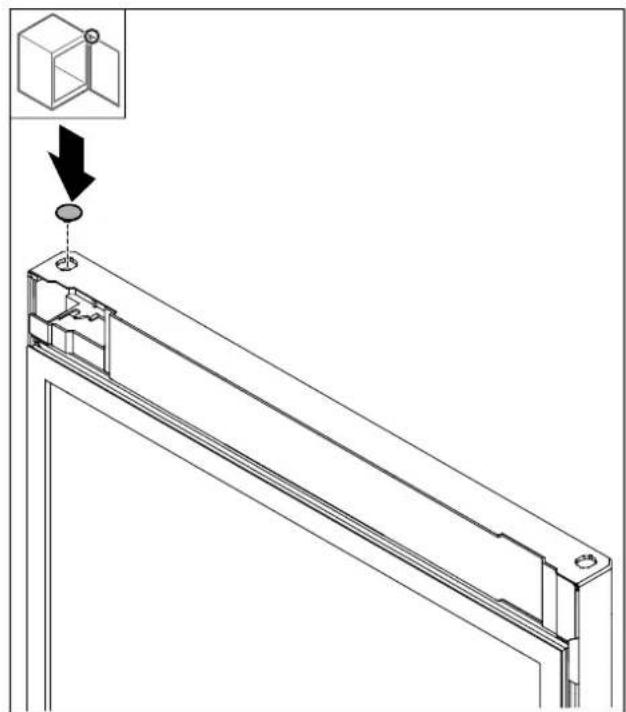

4.11.7 Přemontování krytu nahoře

Fig. 20
▶ Vyjměte kryt.

Fig. 23
▶ Namontujte dorazový plech na profilehlé straně.

4.11.8 Přemontování dorazového plechu

Fig. 22
▶ Demontujte dorazový plech.

4.11.9 Přestavba úchytu

Fig. 24
▶ Stáhněte kryty Fig. 24 (1).
▶ Povolte šrouby Fig. 24 (2).
▶ Sejměte madlo.

▶ Přesad'te zátku na protilehlou stranu.*

▶ Přišroubujte úchyt na profilehlou stranu.

▶ Kryty Fig. 25 (1) nasuňte.

Fig. 26
▶ Kryty sejměte.

4.11.11 Přestavba elektrického zámku

Držák zástrčky Fig. 27 (1) uvolněte.

▶ Odstraňte šrouby Fig. 27 (2).

▶ Nosy zarážky Fig. 27 (3) stlačte na stranu a sejměte elektrický zámek Fig. 27 (4).

Zaklapněte držák zástrčky Fig. 28 (1) na protilehlé straně.

▶ Otočte elektrický zámek Fig. 28 (4) o 180° a upevněte jej na protější straně.

4.11.12 Nasazení krytu

▶ Namontujte kryty otočené o 180°. Ujistěte se, že kabel prochází horním otvorem malého krytu.

4.11.13 Přestavba závěsu nahoře

▶ Vytlačte pouzdro ložisek směrem ven.

Zatlačte pouzdro ložisek otočené o 180° na spodní straně směrem dovnitř.

▶ Odmontujte uzavírací úhelník.

▶ Namontujte uzavírací úhelník na protilehlé straně.

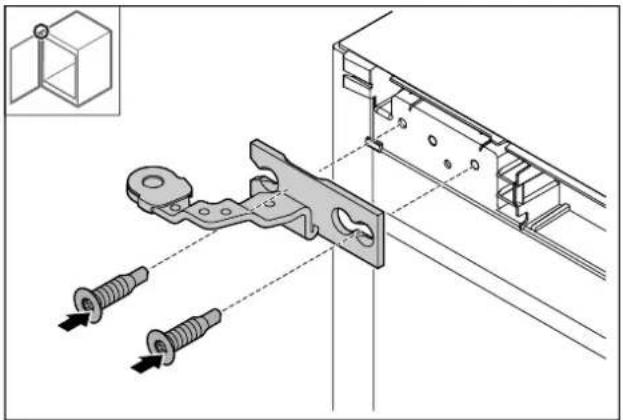

Fig. 35
▶ Namontujte závěs.

4.11.14 Přestavba závěsu dole

POZOR

Nebezpečí zranění v důsledku napnuté pružiny!

▶ Nerozebírejte šroubové spojení Fig. 36 (1) uzavíracího systému.

▶ Otáčejte uzavíracím systémem Fig. 36 (2), dokud nezac-vakne.
▷ Předepnutí uzavíracího systému je uvolněné.

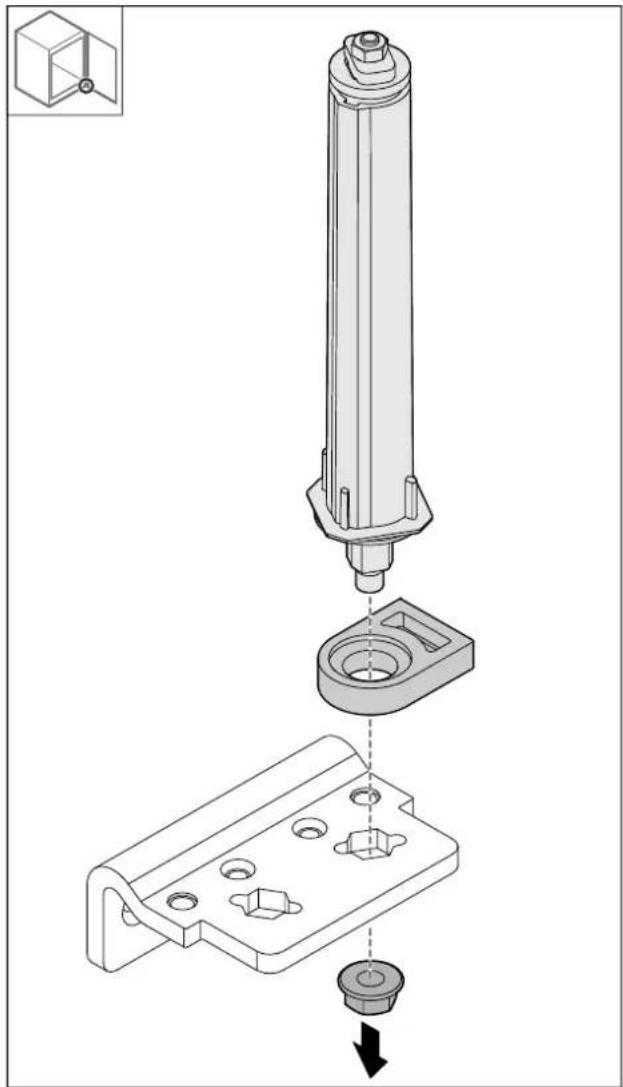

▶ Demontujte úhelník závěsu.

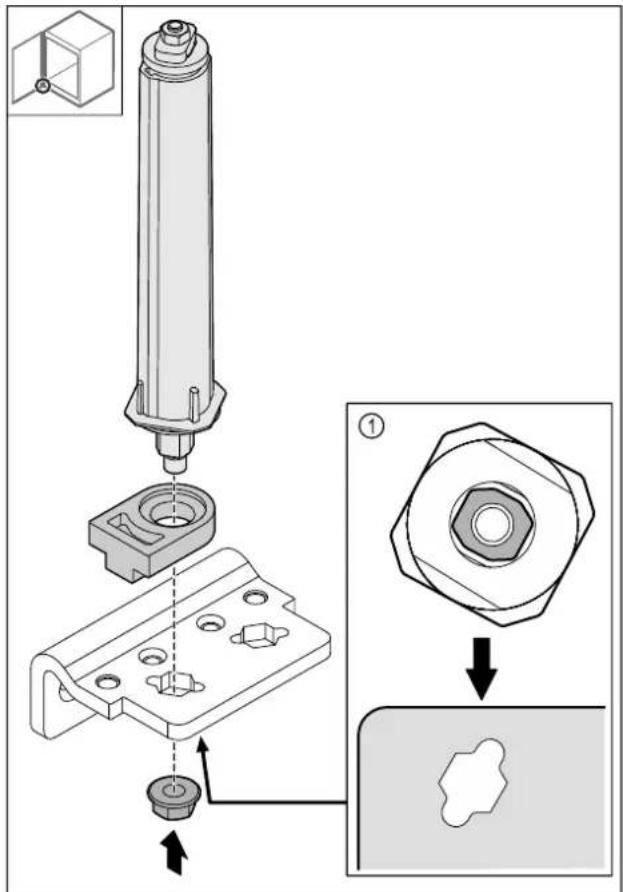

Při nasazování dbejte na správné vyrovnání uzavíracího systému.

Fig. 39 Pohled zdola: Fig. 39 (1)
▶ Přesad'te uzavírací systém v úhelníku závěsu a upevněte jej maticí.

Fig. 40
▶ Namontujte úhelník závěsu na profilehlé straně.

Poznámka

Pro rádné fungování uzavíracího systému je důležité správné vyrovnání a předepnutí.

Fig. 41 Levý doraz (A) / pravý doraz (B)

Otáčejte uzavíracím systémem proti odporu, dokud nebude lamela uzavíracího systému Fig. 41 (1) ukazovat směrem ven.

▷ Uzavírací systém se sám zastaví v této poloze.

▷ Uzavírací systém je vyrovnaný a předepnutý.

4.11.15 Montáž dveří

Fig. 42
▶ Nasad'te dveře na uzavírací systém.

Fig. 43
▶ Nasuňte dveře Fig. 43 (1) nahoře na závěs.
Zasuňte čep Fig. 43 (2) a pevně jej utáhněte ve směru hodinových ručiček.
▶ Nasad'te kryt Fig. 43 (4).

4.11.16 Nasazení prední clony

Fig. 44
Zatlačte držák kabelu Fig. 44 (1) do závěsu.
▶ Ved'te kabel v závěsu směrem k přední cloně.

4.11.17 Nasazení krytů

Fig. 47
(1) Kryt je součástí dodávky spotřebiče.
▶ Nasad'te kryty.

Fig. 51
▶ Přišroubujte pracovní desku.

Fig. 49
▶ Kryt nasadte.

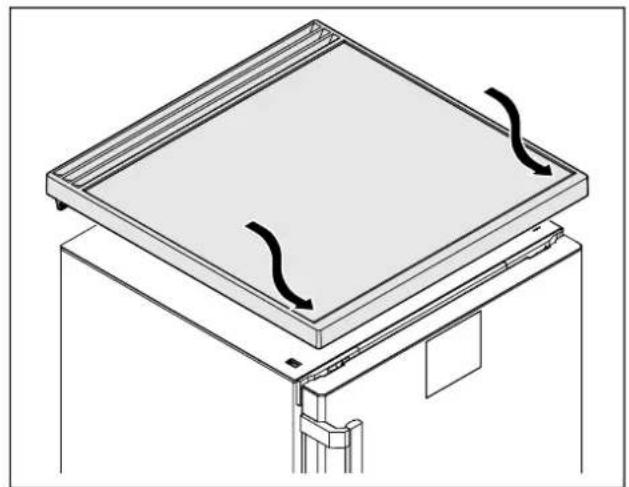

4.11.18 Montáž pracovní desky

4.12 Vyrovnání dvířek

Když nejsou dvířka rovná, můžete je seřídit dolním úhelníkem závěsu.

▶ Odstraňte prostřední šroub z dolního úhelníku závěsu.

Fig. 50
▶ Nasad'te pracovní desku.

▶ Lehce povolte oba šrouby a přesuňte dvířka úhelníkem závěsu doprava nebo doleva.
▶ Pevně utáhněte šrouby až na doraz (prostřední šroub již není zapotřebí).
▷ Dvířka jsou vyrovnaná do roviny.

4.13 Připojení spotřebiče k elektrickému napájení

VÝSTRAHA

Nebezpečí úrazu elektrickým proudem a zranění v důsledku poškození spotřebiče nebo poškozeného přívodního kabelu! Ohrožení života a řezná poranění. Pokud došlo během přepravy k poškození spotřebiče nebo přívodního kabelu, můžete být usmrceni zásahem elektrickým proudem. Kromě toho se můžete přívodit řezné poranění o poškozené části skříně spotřebiče.

▶ Po přepravě zkontrolujte spotřebič a přívodní kabel, zda u nich nedošlo k poškození.
▶ Spotřebič za žádných okolností neuvádějte do provozu, pokud je spotřebič nebo přívodní kabel poškozen.
▶ Kontaktujte zákaznický servis.

Spotřebič připojíte k elektrické síti pomocí samostatně dodávaného přívodního síťového kabelu. Přívodní síťový kabel má na jednom konci zásuvku chladicího zařízení a na druhém konci síťovou zástrčku.

Zajistěte, aby byly splněny následující předpoklady:

• Spotřebič ani přívodní síťový kabel jsou nepoškozené.
• Spotřebič je předpisově ustavený. (viz 4.5 Montáž dveřního madla)
• Požadavky na elektrické připojení jsou splněny. (viz 4.1 Podmínky instalace)
• Rozměry pro předpisové připojení jsou známy a dodrženy.
• Sítové napětí a frekvence odpovídají údajům na typovém štítku.
• Zásuvka má předpisové uzemnění a elektrické jištění.
• Vybavovací proud jističe je mezi 10 A a 16 A.
• Zásuvka je snadno přístupná a není umístěná za spotřebičem.

POZOR

Nebezpečí poškození v důsledku nesprávného provozu! Poškození elektrických komponent spotřebiče.

▶ Používejte pouze dodané přívodní kabely.

VÝSTRAHA

Nebezpečí požáru v důsledku nesprávného připojení! Popáleniny.

Poškození spotřebiče.

▶ Nepoužívejte prodlužovací kabely.

▶ Nepoužívejte rozvodné lišty.

Nebezpečí poškození v důsledku nesprávného připojení! Poškození spotřebiče.

Přístroj nepřipojujte k ostrůvkovým střídačům, jako např. solárním elektrárnám a benzínovým generátorům.

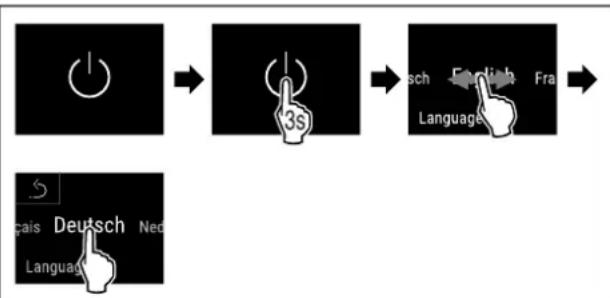

Sítovou zástrčku přívodního sítového kabelu připojte na zdroj napětí. Dbejte na pevné usazení sítové zástrčky v zásuvce.
▷ Pokud není do 60 sekund provedená žádná akce: Symbol Standby vybledne nebo zmizí.
▷ Spotřebič je připojený. První uvedení do provozu viz následující kapitola nebo návod k použití.

4.14 Zapnutí spotřebiče (první uvedení do provozu)

Zajistěte, aby byly splněny následující předpoklady:

• Spotřebič je nainstalovaný a připojený.
• Všechny lepicí pásky, lepicí a ochranné fólie a rovněž přepravní pojistky jsou odstraněny.

Fig. 54 Ilustrační zobrazení

▶ Symbol Standby bliká: Počkejte, dokud nebude ukončen průběh spouštění.

▷ Displej zobrazuje symbol Standby.

Když je spotřebič vyexpedován s továrním nastavením, musí být při prvním uvedení do provozu nastaven nejprve jazyk displeje a datum/čas.

Fig. 55

▶ Proved'te kroky manipulace podle obrázku.

▷ Jazyk je nastaven.

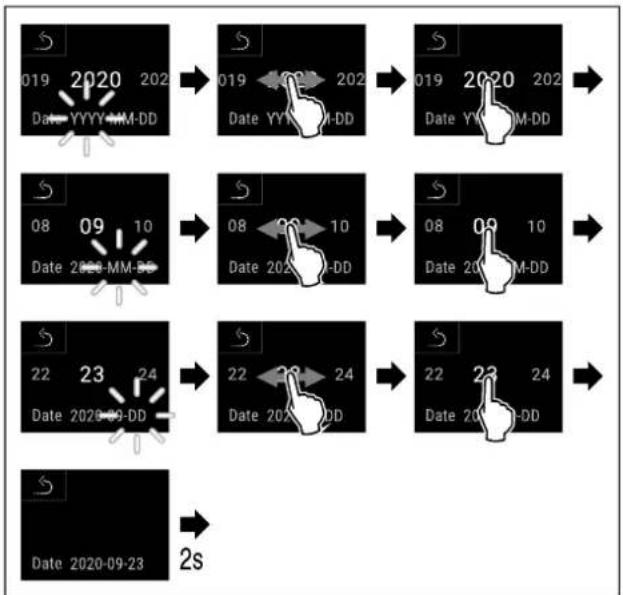


Fig. 56

▶ Proved'te kroky manipulace podle obrázku.

Fig. 57
▶ Provedte kroky manipulace podle obrázku.
▷ Cas je nastaven.

Fig. 58 Zobrazení stavu
▷ Spotřebič je připraven k provozu, jakmile se na displeji objeví teplota.
▷ Ukazatel teploty bliká, dokud není dosaženo nastavené teploty.

5 Uskladnění

5.1 Pokyny ke skladování

Fig. 59 Ilustrační zobrazení
Fig. 60

Při ukládání dodržujte:

□ Pokud jsou odstavné rošty Fig. 59 (1) přemístitelné, přizpůsobte je vždy na danou výšku.
□ Dodržujte maximální naplnění. (viz 9.1 Technické údaje)
□ Naplňte spotřebič teprve tehdy, jakmile bylo dosaženo skladovací teploty (dodržení chladicího řetězce).
□ Větrací otvory Fig. 60 (2) oběhového vzduchového čerpadla ve vnitřním prostoru udržujte volné.
□ Chlazené výrobky se nesmí dotýkat zadní stěny.
□ Chlazené potraviny nepřečnívají přes odkládací plochy.
□ Tekutiny uchovávejte v uzavřených nádobách.
□ Chlazené výrobky skladujte s odstupy, aby vzduch mohl dobře cirkulovat.
□ Chlazené produkty nesmí překračovat značku pro stoho-

vání na sebe.

Toto je důležité pro bezvadný oběh vzduchu a stejnoměrné rozdělení teploty v celém vnitřním prostoru.

6 Obsluha

6.1 Ovládací a indikační prvky

Displej umožnuje rychlé přehled o aktuálním stavu spotře-biče, nastavení teploty, stavu funkcí a nastavení a rovněž o alarmových a chybových hlášeních.

Ovládání se provádí přímo na displeji Touch & Swipe posouváním a klepnutím.

Funkce mohou být aktivovány nebo deaktivovány a nastavované hodnoty mohou být měněny.

Fig. 61 Displej Touch & Swipe
(1) Zobrazení stavu

6.1.1 Zobrazení stavu

Fig. 62 Zobrazení stavu

(1) Skutečná teplota (3) Stav procesu odmrazování
(2) Stav alarmu (4) Stav blokování dveří

Zobrazení stavu je výchozím zobrazením.

Uprostřed ní se zobrazuje teplota a ve spodní části tři symboly. Zobrazení stavu může zobrazovat další různé indikační symboly.

Ze stavové obrazovky probíhá navigace k funkcím a nastavením.

6.1.2 Symboly indikace

Symboly indikace informují o aktuálním stavu spotřebiče.

Symbol			Stav spotřebiče
			Symbol StandbySpotřebič je vypnutý.
			Symbol Standby (bliká)Spotřebič najíždí.
Symbol Stav spotřebiče
			Teplota (bliká)Ještě nebylo dosaženo cílové teploty. Spotřebič chladí na nastavenou teplotu.
			Zobrazení stavu (bíle orámované)Spotřebič je zablokován.
			D na displejiSpotřebič je v demo režimu.
			Ukazatel údržby (žlutý)Uplynul nastavený časový interval.
			Plná datová paměť (žlutá)Datová paměť (999 hodin) je plná.Nejstarší data budou od nynějška přepisována.
			Plná paměť alarmů (žlutá)Paměť alarmů je plná.Smažte jednotlivé alarmy nebo celou paměť.
			Ruční otevírání dveří (žluté)Uzavřené dveře se otevřely ručně.
			Symbol Chyba (červený)Spotřebič je chybovém stavu.
			Pozadí (modré)Aktivní nastavení nebo aktivní funkce
			Pruh (navyšování)Stiskněte na 3 sekundy pro aktivaci nastavení.
			Pruh (snižování)Stiskněte na 3 sekundy pro deaktivaci nastavení.

Symboly zobrazení stavu
Dodatečné symboly na spodním okraji stavové obrazovky umožňují rychlý přístup k informacím o alarmu a podrobnostem ohledně stavu spotřebiče.

Symbol		Stav spotřebiče
	[KHZS]	Symbol Alarm (šedý)Archiv alarmů je prázdný.Krátké klepnutí otevře archiv alarmů.
[2307]		Symbol Alarm (bílý)V archivu alarmů jsou potvrzené alarmy.Krátké klepnutí otevře archiv alarmů.

Symbol Stav spotřebiče
		Symbol Alarm (červený)V archivu alarmů jsou ještě nepotvrzené alarmy.Krátké klepnutí otevře archiv alarmů.
		Symbol Alarm (červený, bliká)V archivu je aktivní alarm.Krátké klepnutí otevře archiv alarmů.
		Symbol odmrazování (šedý)Žádný aktivní proces odmrazování.
		Symbol Odmrazování (bílý, bliká)Proces odmrazování je aktivní.Krátké klepnutí otevře funkci spotřebiče odmrazování. (viz 6.2.23 Odmrazování )
		Symbol odmrazování (bílý)Automatický proces odmrazování je aktivní. Funkci nelze přerušit.
		Symbol zámku dveří (bílý, zavřený)Blokování dveří je aktivní.Krátké klepnutí otevře zadání kódu pro otevírání dveří. (viz 6.2.6 Blokování dveří )
		Symbol zámku dveří (bílý, otevřený)Blokování dveří je neaktivní.Krátké klepnutí otevře zadání kódu pro blokování dveří. (viz 6.2.6 Blokování dveří )

Další symboly zobrazení stavu

6.1.3 Akustické signály

Signál se rozezní v následujících případech:

• Pokud je potvrzena funkce nebo hodnota.
• Pokud nějaká funkce nebo hodnota nemůže být ani aktivována ani deaktivována.
• Pokud nastane chyba.
• Při hlášení alarmu.

Zvuky alarmu lze v zákaznickém menu zapnout a vypnout.

6.2 Funkce spotřebiče

6.2.1 Poznámky k funkcím spotřebiče

Funkce spotřebiče jsou z výroby nastavené tak, aby byl spotřebič plně funkční.

Před změnou, aktivací nebo deaktivací funkcí spotřebiče se ujistěte, že jsou splněny následující požadavky:

☐ Přečetli jste si popisy fungování displeje a porozuměli tomu. (viz 3 Princip funkce displeje Touch & Swipe)
Seznámili jste se s ovládacími a zobrazovacími prvky spotřebiče. (viz 6.1 Ovládací a indikační prvky)

Toto nastavení umožňuje celý spotřebič zapnout a vypnout.

Zapnutí spotřebiče

Fig. 63
▶ Proved'te akční kroky podle obrázku.

Fig. 64
▶ Proved'te akční kroky podle obrázku.

Poznámka

Deaktivujte demo režim před uplynutím odpočítávání.

Fig. 65 Zobrazení stavu
▷ Teplota se zobrazí na displeji.

Vypnutí spotřebiče

Fig. 66

▶ Proved'te akční kroky podle obrázku.

▷ Displej zobrazuje symbol Standby.

▷ Displej se vypne asi po 10 minutách.

6.2.3 Teplota

Teplota ve vnitřním prostoru spotřebiče je nastavena na požadovaných 5 °C (+/-3 K) podle DIN 13277 a nelze ji měnit.

Poznámka

▶ Chlazené produkty ukládejte až při teplotě ve spotřebiči 5 °C.

Teplota závisí na těchto faktorech:

• četnost otvíráni dvířek
• doba otvírání dvířek
• okolní teplota v místě instalace
• druh, teplota a množství chlazených produktů

Poznámka

V některých oblastech vnitřního prostoru se může teplota vzduchu od ukazatele teploty lišit.

Se správnou teplotou zůstávají chlazené produkty déle čerstvé. Lze tak zabránit zbytečnému vyhazování.

6.2.4 Záznam teplot

Spotřebič zobrazuje pomocí této funkce minimální a maximální teploty vnitřního prostoru. Jejich záznam se spustí po zapnutí spotřebiče automaticky s intervalem jedné minuty. Po 999 hodinách (cca 40 dnech) se zobrazí upozornění na plnou datovou paměť. Záznam teplot by pak měl být resetován.

Poznámka

Nezávisle na této funkci se zaznamenává jak celkový průběh teplot, tak alarmová a servisní hlášení. Tato data lze exportovat a zálohovat na paměťovém médiu USB. (viz 6.2.24 Stahování dat / Datalogging)

Pokud by byl k dispozici dodatečný senzor produktů, je možné jej zvolit pro zobrazení minimálních a maximálních teplot. (viz 6.2.25 Kalibrace senzoru)

Poznámka

Záznam teplot by měl být jedenkrát resetován při uvádění spotřebiče do provozu po dosažení nastavené teploty. (viz Resetování záznamu teplot) Díky tomu má maximální teplota vypovídající hodnotu.

Zobrazení záznamu teplot

Záznam teplot zobrazuje dobu trvání záznamu a minimální a maximální teploty naměřené během této doby.

Fig. 68

Fig. 69
▷ Zobrazí se stavová obrazovka se záznamy teplot.

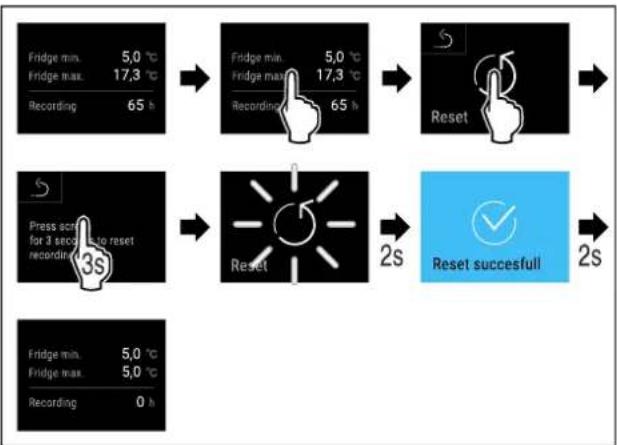

Resetování záznamu teplot

Zobrazené minimální a maximální teploty lze kdykoliv resetovat. Přitom se smažou zobrazené hodnoty a interval záznamu se znovu se spustí.

Fig. 70

Fig. 71

▶ Proved'te akční kroky podle obrázku.
▷ Záznam teploty je resetovaný.

6.2.5 Osvětlení

Spotřebič je vybaven vnitřním osvětlením.

Vnitřní osvětlení můžete zapnout trvale. (viz Zapnutí osvětlení*) *

Po otevření dveří přístroje se rozsvítí vnitřní osvětlení.

Tuto funkci můžete také deaktivovat. (viz Vypnutí osvětlení při otevření dveří*) *

Zapnutí osvětlení*

▶ Proved'te akční kroky podle obrázku.
▷ Osvětlení je zapnuté.

Vypnutí osvětlení*

▶ Proved'te akční kroky podle obrázku.
▷ Osvětlení je vypnuté.

Vypnutí osvětlení při otevření dveří*

▶ Proved'te akční kroky podle obrázku.
▷ Osvětlení při otevření dveří je vypnuté.

Zapnutí osvětlení při otevření dveří*

▶ Proved'te akční kroky podle obrázku.
▷ Osvětlení při otevření dveří je zapnuté.

Spotřebič je vybaven elektronickým blokováním dveří. Při prvním uvedení do provozu se dveře odblokují a můžete je otevřít.

Tato funkce umožňuje zajistit spotřebič proti nežádoucímu odběru jeho obsahu.

K tomu máte následující možnosti nastavení:

• Zablokování dveří kódem.
• Odblokování dveří kódem.
• Aktivace automatického zablokování.
• Deaktivace automatického zablokování.
• Nastavení časové prodlevy automatického zablokování.
• Změna kódu dveří. (viz 6.2.9 Přístupové kódy)
• Reset kódu dveří. (viz 6.2.9 Přístupové kódy)
• Spárování dálkového ovládání. (viz 6.2.10 Dálkové ovládání)

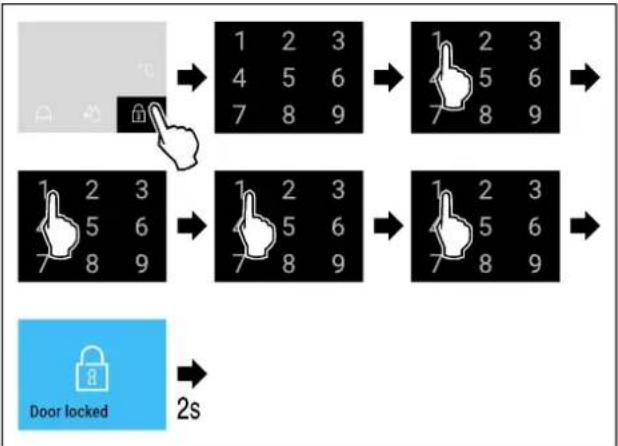

Zablokování dveří kódem

Poznámka

▶ V následujícím příkladu se používá továrně nastavený PIN kód: 1 1 1 1.

Fig. 80 Stavová obrazovka

Ze stavové obrazovky se spouští zadání kódu dveří klepnutím na symbol otevřeného zámku.

Fig. 81 Zablokování dveří kódem 1 1 1 1.
▶ Proved'te kroky manipulace podle obrázku.

Fig. 82 Zobrazení stavu s bílým okrajem
▷ Dveře jsou zablokovány.

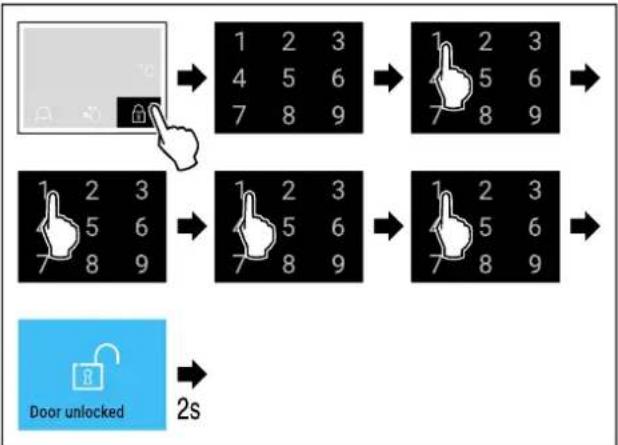

Odblokování dveří kódem

Poznámka

▶ V následujícím příkladu se používá továrně nastavený PIN kód: 1 1 1 1.

Fig. 83 Zobrazení stavu s bílým okrajem

Fig. 84 Odblokování dveří kódem 1 1 1 1.
▶ Provedte kroky manipulace podle obrázku.

Fig. 85 Stavová obrazovka
▷ Stavová obrazovka se objeví se symbolem otevřeného zámku.
▷ Dveře jsou odblokovány.

Aktivace automatického zablokování

▶ Provedte kroky manipulace podle obrázku.

▷ Automatické zablokování je aktivováno.

▷ Nyní lze nastavit časovou prodlevu (viz Nastavení časové prodlevy automatického zablokování).

Poznámka

Dveře můžete dále zablokovat a odblokovat pomocí dálkového ovládání (viz 6.2.10 Dálkové ovládání) nebo pomocí zadání kódu dveří.

Deaktivace automatického zablokování

▶ Proved'te kroky manipulace podle obrázku.

▷ Automatické zablokování je deaktivováno.

Nastavení časové prodlevy automatického zablokování

Tato funkce nastavuje časové zpoždění automatického zablokování dveří po jejich otevření.

Zajistěte, aby byly splněny následující předpoklady:

□ Je aktivováno automatické zablokování dveří (viz Aktivace automatického zablokování).

Fig. 91 Nastavit lze následující hodnoty: 5, 15, 60, 90, 120, 180 a 240 sekund

▶ Proved'te kroky manipulace podle obrázku.
▷ Časová prodleva je nastavena.

Změna kódu dveří

(viz 6.2.9 Přístupové kódy)

Reset kódu dveří

(viz 6.2.9 Přístupové kódy)

Spárování dálkového ovládání

(viz 6.2.10 Dálkové ovládání)

6.2.7 SmartLock

Aby se zabránilo vyjmutí chlazených produktů, umožňuje tato funkce automatické zamykání dveří po spuštění teplotního alarmu. (viz 6.2.26 Teplotní alarm) Lze nastavit čas prodlevy uzavírání. Dveře lze pak otevřit pouze pomocí PIN kódu SmartLock.

Použití:

• Aktivace SmartLock.
• Deaktivace SmartLock.
• Nastavení prodlevy uzavírání.
• Odblokování zámku dveří pomocí PIN kódu SmartLock.
• Změna PIN kódu SmartLock. (viz 6.2.9 Přístupové kódy)
• Reset PIN kódu SmartLock. (viz 6.2.9 Přístupové kódy)

Aktivace SmartLock

Poznámka

▶ V následujícím příkladu se používá továrně nastavený PIN kód: 1 1 1 1.

▶ Proved'te akční kroky podle obrázku.

▷ Funkce SmartLock je aktivována.

▷ Nyní lze zvolit interval prodlevy uzavírání. (viz Nastavení prodlevy uzavírání)

Deaktivace SmartLock

Poznámka

▶ V následujícím příkladu se používá továrně nastavený PIN kód: 1 1 1 1.

▶ Provedte akční kroky podle obrázku.

▷ SmartLock je deaktivován.

Nastavení prodlevy uzavíráni

Zajistěte, aby byly splněny následující předpoklady:

☐ SmartLock musí být aktivován. (viz Aktivace SmartLock)

Fig. 97 Nastavit lze následující hodnoty: Vypnuto (bez čekací doby) až 60 minut; v krocích po 1 minutě
▶ Proved'te akční kroky podle obrázku.
▷ Čas prodlevy uzavírání je nastaven.

Odblokování zámku dveří pomocí PIN kódu SmartLock

Po spuštění teplotního alarmu (viz 6.2.26 Teplotní alarm) jsou dveře automaticky zablokovány pomocí SmartLock. Otevřit je lze pouze prostřednictvím PIN kódu SmartLock.

Poznámka

▶ V následujícím příkladu se používá tento PIN kód SmartLock: 2 3 4 5

Ze stavové obrazovky se zadává PIN kód SmartLock. Zobra-zují se informace týkající se funkce SmartLock a záznam teplot teplotního alarmu.

▶ Proved'te akční kroky podle obrázku.

▷ Dveře jsou odblokovány.

Fig. 99 Stavová obrazovka
▷ Teplota se zobrazí na displeji.

Změna PIN kódu SmartLock

(viz 6.2.9 Přístupové kódy)

Reset PIN kódu SmartLock

(viz 6.2.9 Přístupové kódy)

6.2.8 Pojistka přístupu k menu nastavení

Tato funkce umožňuje pojistku přístupu k menu nastavení prostřednictvím čtyřmístného PIN kódu.

Použití:

• Zabránění neúmyslné změně nastavení a funkcí.
• Zabránění neúmyslnému vypnutí spotřebiče.
• Zabránění neúmyslnému nastavení teploty.

Poznámka

▶ V následujících přikladech se používá továrně nastavený PIN kód: 1 1 1 1.

▶ Provedte akční kroky podle obrázku.

▷ Pojistka přístupu k menu nastavení je aktivována.

Změna PIN kódu pojistky přístupu k menu nastavení

(viz 6.2.9 Přístupové kódy)

Deaktivace pojistky přístupu k menu nastavení

Fig. 102

Fig. 103

▶ Proved'te akční kroky podle obrázku.

▷ Pojistka přístupu k menu nastavení je deaktivována.

Otevření zajištěného menu nastavení

V případě aktivní pojistky přístupu k menu nastavení je nutné zadat PIN kód pro otevření menu nastavení. Jakmile opustíte menu nastavení, pojistka přístupu se automaticky aktivuje.

▶ Posouvejte doleva nebo doprava, dokud se nezobrazí odpovídající funkce.

Fig. 104

▶ Provedte akční kroky podle obrázku.

▷ PIN kód správný: Otevře se menu nastavení.

6.2.9 Přístupové kódy

Jsou možná různá nastavení.

Použití:

- změna kódu dveří

- reset kódu dveří

- změna kódu nastavení

- reset kódu nastavení

- změna kódu SmartLock

- reset kódu SmartLock

Kód dveří

Změna kódu dveří

Toto nastavení umožňuje změnit kód dveří pro zablokování dveří.

Nastavení probíhá ve 3 krocích:

- zadání starého kódu dveří

- zadání nového kódu dveří

- potvrzení nového kódu dveří

Poznámka

▶ V následujícím příkladu je změněn továrně přednastavený kód dveří 1 1 1 1.
▶ Nový kód dveří je: 2 3 4 5

▶ Proved'te kroky manipulace podle obrázku.

▷ Zadání starého kódu dveří úspěšné.

Fig. 107

▶ Proved'te kroky manipulace podle obrázku.
▷ Zadání nového kódu dveří úspěšné.

Fig. 108

▶ Proved'te kroky manipulace podle obrázku.

Potvrzení nového kódu dveří úspěšné.

▷ Kód dveří je změněn.

Nově spárujte dálkové ovládání. (viz 6.2.10 Dálkové ovládání)

Reset kódu dveří

Zapomenutý nebo neznámý kód dveří.

▶ Resetujte spotřebič na tovární nastavení. (viz 6.2.33 Resetování na tovární nastavení)

▷ Spotřebič se resetuje na původní nastavení.

▷ Továrně nastavený kód dveří je: 1 1 1 1

Pojistka přístupu k menu nastavení

Změna kódu nastavení

Toto nastavení umožnuje změnit kód nastavení pojistky proti přístupu k menu nastavení.

Nastavení probíhá ve 3 krocích:

- zadání starého kódu nastavení

- zadání nového kódu nastavení

- potvrzení nového kódu nastavení

Poznámka

▶ V následujícím příkladu se mění továrně přednastavený kód pro nastavení 1 1 1 1.

▶ Nový kód pro nastavení je: 2 3 4 5

Fig. 109

Pojistka přístupu k menu nastavení musí být aktivní. (viz 6.2.8 Pojistka přístupu k menu nastavení)

▶ Posouvejte doleva nebo doprava, dokud se nezobrazi odpovídající funkce.

Fig. 110
▶ Provedte kroky manipulace podle obrázku.
Zadání starého kódu nastavení úspěšné.

Fig. 111

▶ Proved'te kroky manipulace podle obrázku.

▷ Zadání nového kódu nastavení úspěšné.

Fig. 112

▶ Provedte kroky manipulace podle obrázku.

▷ Potvrzení nového kódu nastavení úspěšné.

▷ Kód nastavení je změněn.

Reset kódu nastavení

Zapomenutý nebo neznámý kód nastavení pro pojistku přístupu k menu nastavení.

▶ Resetujte spotřebič na tovární nastavení (viz 6.2.33 Resetování na tovární nastavení ).
▷ Spotřebič se resetuje na původní nastavení.
▷ Tovární kód pro nastavení je: 1 1 1 1

SmartLock

Změna kódu SmartLock

Toto nastavení umožňuje změnu kódu SmartLock.

Nastavení probíhá ve 3 krocích:

• Zadání starého kódu SmartLock
• Zadání nového kódu SmartLock
• Potvrzení nového kódu SmartLock

Poznámka

▶ V následujícím příkladu se mění továrně přednastavený kód SmartLock 1 1 1 1.
▶ Nový kód SmartLock je: 2 3 4 5

Fig. 113

SmartLock musí být aktivní. (viz 6.2.7 SmartLock)

▶ Posouvejte doleva nebo doprava, dokud se nezobrazí odpovídající funkce.

Fig. 114

▶ Proved'te kroky manipulace podle obrázku.

▷ Zadání starého kódu SmartLock úspěšné.

Fig. 115

▶ Proved'te kroky manipulace podle obrázku.
▷ Zadání nového kódu SmartLock úspěšné.

Fig. 116

▶ Proved'te kroky manipulace podle obrázku.

▷ Potvrzení nového kódu SmartLock úspěšné.

▷ Kód SmartLock je změněn.

Reset kódu SmartLock

Zapomenutý nebo neznámý kód SmartLock.

▶ Resetujte spotřebič na tovární nastavení. (viz 6.2.33 Resetování na tovární nastavení)
▷ Spotřebič se resetuje na původní nastavení.
▷ Továrně nastavený kód SmartLock zní: 1 1 1 1

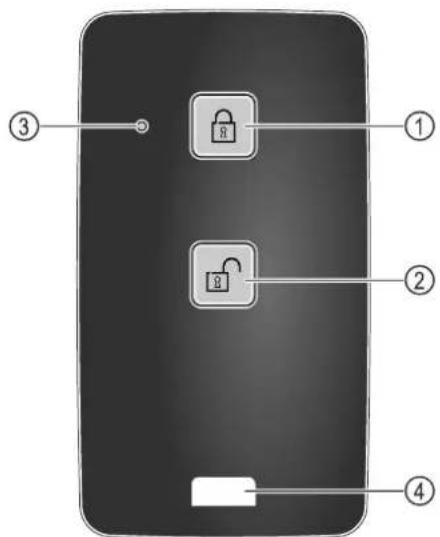

6.2.10 Dálkové ovládání

V dálkovém ovládání je ve stavu při dodání uložen tovární PIN kód, který otevře každý spotřebič s nezměněným továrním nastavením (viz 6.2.33 Resetování na tovární nastavení ). Takto může být otevíráno a zavíráno také více spotřebičů pomocí pouze jednoho dálkového ovládání. Spárováním je vytvořen specifický přístrojový PIN kód, který už může otevřit nebo zavřít pouze přihlášený spotřebič. Tovární reset opět obnoví původní funkčnost.

Poznámka

Dosah dálkového ovládání odpovídá cca 15 m.

Použití:

• Spárování dálkového ovládání.
• Odpojení dálkového ovládání.

Spárování dálkového ovládání

Fig. 118
▶ Proved'te kroky manipulace podle obrázku.
Dvakrát stiskněte jedno tlačítko na dálkovém ovládání.
▷ Stavová LED na dálkovém ovládání třikrát zabliká.
▷ Dálkové ovládání je spárováno se spotřebičem.

Odpojení dálkového ovládání

Fig. 120
▶ Proved'te kroky manipulace podle obrázku.
▶ Obsluha pomoci dálkového ovládání je odpojena od spotřebiče.

6.2.11 Připomínka servisního intervalu

Nastavení časového rozpětí do připomenutí údržby.

Lze nastavit následující hodnoty:

• 7 dnǚ
• 14 dnǚ
• 30 dnǚ

• 60 dnǚ
• 90 dnǚ
• 180 dnǚ
• 360 dnǚ
• 720 dnǚ
• 1080 dnǚ
• Vyp

Nastavení připomínky servisního intervalu

Následující akční kroky popisují, jak nastavit časové rozpětí do údržby.

Fig. 122
▶ Proved'te akční kroky podle obrázku.
▷ Je nastaveno časové rozpětí, než se vygeneruje připo- mínka údržby.
▷ Zobrazí se zbývající čas.

6.2.12 Jazyk

Tímto lze nastavit jazyk zobrazení.

Nastavení jazyka

▶ Provedte akční kroky podle obrázku.

▷ Zvolený jazyk je nastaven.

6.2.13 Datum a čas

Toto nastavení umožnuje nastavení data a času.

Nastavení data a času

▶ Provedte akční kroky podle obrázku.

Fig. 127

▶ Proved'te akční kroky podle obrázku.
▷ Datum nastaven.

Fig. 128
▶ Proved'te akční kroky podle obrázku.
▷ Čas nastaven.

6.2.14 Jednotka teploty

Tato funkce umožňuje nastavení jednotky teploty. Jako jednotku teploty můžete nastavit stupně Celsia nebo stupně Fahrenheit.

Nastavení jednotky teploty

Fig. 130 Ilustrační zobrazení: Přejděte ze stupňů Celsia na stupně Fahrenheit.

▶ Proved'te akční kroky podle obrázku.
▷ Jednotka teploty je nastavena.

6.2.15 Jas displeje

Tato funkce umožňuje krokové nastavení jasu displeje.

Můžete nastavit následující úrovně jasu:

• 40%
• 60%
• 80%
• 100 % (přednastaveno)

Nastavení jasu

Fig. 132 Ilustrační zobrazení: Přejděte z 80 % na 60 %.
▶ Proved'te akční kroky podle obrázku.
▷ Jas je nastaven.

6.2.16 Alarm Sound

Tato funkce umožnuje zapínat a vypínat veškeré zvuky alarmu jakým je například dveřní alarm.

Aktivace Alarm Sound

Fig. 134
▶ Proved'te akční kroky podle obrázku.
▷ Funkce Alarm Sound je aktivována.

Deaktivace Alarm Sound

Fig. 136
▶ Proved'te akční kroky podle obrázku.
▷ Alarm Sound je deaktivován.

6.2.17 Key Sound

Tato funkce umožňuje zapínat a vypínat veškeré zvuky tlačítek, potvrzovací zvuky a spouštěcí zvuk.

Aktivace Key Sound

Fig. 138
▶ Proved'te kroky manipulace podle obrázku.
▷ Funkce Key Sound je aktivována.

Deaktivace Key Sound

Fig. 140
▶ Proved'te kroky manipulace podle obrázku.
▷ Key Sound je deaktivován.

6.2.18 Připojení WLAN

Poznámka

Liebherr SmartMonitoring Dashboard není ve všech zemích k dispozici. Zkontrolujte dostupnost pomocí QR kódu zadáním svého modelu.

Poznámka

Používání Liebherr SmartMonitoring Dashboard na https://smartmonitoring.liebherr.com předpokládá mít nainstalovaný SmartModule a firemní účet MyLiebherr. Můžete se přihlásit při online uvádění do provozu přímo svými disponibilními přihlašovacími údaji nebo se registrovat nově a založit si firemní účet.

Toto nastavení vytváří bezdrátové připojení spotřebiče k internetu. Připojení je rízeno pomocí SmartModule. Spotřebič může být připojen přes Liebherr SmartMonitoring Dashboard na bázi internetového prohlížeče a k ovládání, správě a sledování mohou být využívány rozšířené volitelné a individuální možnosti.

Zajistěte, aby byly splněny následující předpoklady:

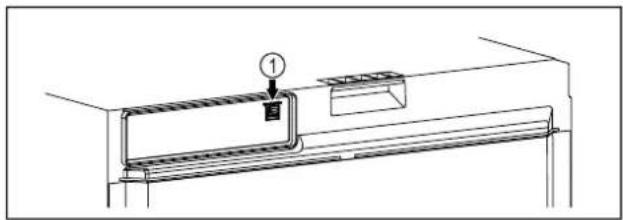

□ Je použiván SmartModule Fig. 141 (1).

Vytvoření připojení

Uvedení do provozu a nastavení svého SmartModule provedte online pomocí Liebherr SmartMonitoring Dashboard na svém koncovém zařízení připojeném k internetu.

Fig. 142
▶ Otevřete Liebherr SmartMonitoring Dashboard. (viz Fig. 142)

Na chladničce nebo mrazničce:

Pojistka přístupu k menu nastavení je aktivována. (viz 6.2.8 Pojistka přístupu k menu nastavení)

Zadejte zvolený PIN kód. Menu nastavení se otevře.

Fig. 144

Fig. 145

▶ Proved'te kroky manipulace podle obrázku.
Zřizovací proces pokračuje na Vašem koncovém zařízení připojeném k internetu: Liebherr SmartMonitoring Dashboard

▶ Proved'te kroky manipulace podle obrázku.
▷ Připojení se vytváří: Zobrazí se WiFi connecting. Symbol pulzuje.
Následujte pokyny na Liebherr SmartMonitoring Dashboard.
▷ Připojení je vytvořeno.

Odpojení připojení

Pojistka přístupu k menu nastavení je aktivována. (viz 6.2.8 Pojistka přístupu k menu nastavení)
Zadejte zvolený PIN kód. Menu nastavení se otevře.

▶ Proved'te kroky manipulace podle obrázku.
▷ Připojení je odpojeno.

Resetování připojení

Pojistka přístupu k menu nastavení je aktivována. (viz 6.2.8 Pojistka přístupu k menu nastavení)

▶ Zadejte zvolený PIN kód. Menu nastavení se otevře.

▶ Provedte kroky manipulace podle obrázku.
▷ Nastavení WiFi se resetují zpět do stavu jako při dodání.

6.2.19 Připojení LAN

Poznámka

Liebherr SmartMonitoring Dashboard není ve všech zemích k dispozici. Zkontrolujte dostupnost pomocí QR kódu zadáním svého modelu.

Poznámka

Používání Liebherr SmartMonitoring Dashboard na https://smartmonitoring.liebherr.com předpokládá mít nainstalovaný SmartModule a firemní účet MyLiebherr. Můžete se přihlásit při online uvádění do provozu přímo svými disponibilními přihlašovacími údaji nebo se registrovat nově a založit si firemní účet.

Toto nastavení vytváří kabelové spojení mezi spotřebičem a internetem. Připojení je řízeno pomocí SmartModule. Spotřebič může být připojen přes Liebherr SmartMonitoring Dashboard na bázi internetového prohlížeče a k ovládání, správě a sledování mohou být využívány rozšířené volitelné a individuální možnosti.

Fig. 153

Zajistěte, aby byly splněny následující předpoklady:

□ Je použiván SmartModule Fig. 153 (1).
□ Sítový kabel je připojen.
□ Sít je připojená k internetu.

Vytvoření připojení

Uvedení do provozu a nastavení svého SmartModule proved'te online pomocí Liebherr SmartMonitoring Dashboard na svém koncovém zařízení připojeném k internetu.

Fig. 154

▶ Otevřete Liebherr SmartMonitoring Dashboard. (viz Fig. 154)

Na chladničce nebo mrazničce:

Fig. 155

Poznámka

Pojistka přístupu k menu nastavení je aktivována. (viz 6.2.8 Pojistka přístupu k menu nastavení)

Zadejte zvolený PIN kód. Menu nastavení se otevře.

Fig. 156

▶ Proved'te kroky manipulace podle obrázku.

▷ Připojení se vytváří: Zobrazi se LAN connecting. Symbol pulzuje.

▶ Následujte pokyny na Liebherr SmartMonitoring Dashboard.

▷ Připojení je vytvořeno.

Odpojení připojení

Fig. 157

Poznámka

Pojistka přístupu k menu nastavení je aktivována. (viz 6.2.8 Pojistka přístupu k menu nastavení)

Zadejte zvolený PIN kód. Menu nastavení se otevře.

Fig. 158

▶ Proved'te kroky manipulace podle obrázku.

▷ Připojení je odpojeno.

6.2.20 Informace o spotřebiči

Tato funkce slouží k zobrazení názvu modelu, indexu, sériového čísla a servisního čísla spotřebiče. Informace o spotřebiči budete potřebovat, až budete kontaktovat zákaznický servis. (viz 9.3 Zákaznický servis)

Pomocí této funkce můžete také otevřit rozšířené menu. (viz 3 Princip funkce displeje Touch & Swipe)

Zobrazení informací o spotřebiči

Fig. 159

Fig. 160

▶ Proved'te akční kroky podle obrázku.

▷ Displej zobrazuje informace o spotřebiči.

6.2.21 Provozní hodiny

Toto zobrazení ukazuje provozní hodiny spotřebiče.

Zobrazení provozních hodin

Fig. 161

Fig. 162

▷ Zobrazí se provozní hodiny. Tato funkce slouží k zobrazení verze softwaru vašeho spotřebiče.

Zobrazení verze softwaru

Fig. 163

Fig. 164

▶ Provedte akční kroky podle obrázku.

▷ Displej zobrazuje verzi softwaru.

6.2.23 Odmrazování

Spotřebič se v normálním provozu automaticky odmrazuje.

Použití:

- V případě silnější námrazy ve vnitřním prostoru lze ručně spustit funkci odmrazování.

Ruční spuštění automatického odmrazování

Fig. 166
▶ Proved'te kroky manipulace podle obrázku.
Je spuštěné automatické odmrazování. Po ukončeném odmrazování se spotřebič automaticky přepne zpět na normální provoz.

Poznámka

Pokud je po několikanásobném spuštění automatického odmrazování uvnitř stále led, odmrazte spotřebič ručně. (viz 8.2 Odmrazování spotřebiče)

Zrušení ručně spuštěného odmrazování

Fig. 168
▶ Proved'te kroky manipulace podle obrázku.
▶ Ručně spuštěné odmrazování je zrušené. Přístroj se automaticky přepne zpět do normálního provozu.

Toto nastavení upravuje zobrazení během procesu automatického odmrazování.

K dispozici jsou následující varianty zobrazení:

• Def 1: Zobrazení teploty se neaktualizuje a ukazuje poslední teplotu před spuštěním procesu automatického odmrazování.
• Def 2: Symbol „proces automatického odmrazování“ se zobrazí na stavové obrazovce. Ukazatel teploty se neaktualizuje a zobrazí poslední teplotu před spuštěním procesu automatického odmrazování.
• Def 3: Symbol „proces automatického odmrazování“ se zobrazí na stavové obrazovce. Zobrazení teploty se neaktualizuje a ukazuje poslední teplotu před spuštěním procesu automatického odmrazování.
• Def 4: Symbol „proces automatického odmrazování“ se zobrazí na stavové obrazovce. Zobrazení teploty se neaktualizuje a ukazuje poslední teplotu před spuštěním procesu automatického odmrazování.

Fig. 169 Symbol „proces automatického odmrazování“

Fig. 171
▶ Proved'te kroky manipulace podle obrázku.
▷ Je vybrána požadovaná varianta zobrazení.

6.2.24 Stahování dat / Datalogging

Spotřebič automaticky zaznamenává celkový průběh teplot různých senzorů, stejně jako alarmová a servisní hlášení. Záznam se spustí po zapnutí spotřebiče automaticky a zaznamenává se s intervalem jedné minuty. Data posledních 5 let se ukládají a lze je kdykoli stáhnout na USB flash disk.

Pro stahování lze zvolit následující datové soubory:

- Teploty

- Alarmy

- Servisní hlášení

- Vše

Vybrané datové soubory se po celou dobu trvání záznamu ukládají nezašifrované jako textové soubory s příponou souboru „log“.

Stahování dat na USB flash disk

Poznámka

K rozhraní USB se smí připojovat pouze paměťové disky USB. Pevné disky USB nejsou rozpoznány.

Poznámka

Neodstraňujte paměťový disk USB během procesu stahování.

Zajistěte, aby byly splněny následující předpoklady:

□ Pamětový disk USB 2.0, FAT32 naformátovaný.
□ USB flash disk je připojen.

Fig. 173
▶ Proved'te kroky manipulace podle obrázku.
▷ Stahování dat USB flash disk úspěšné.
▷ Lze vybrat a stáhnout další datové soubory.

6.2.25 Kalibrace senzoru

Pomocí kalibrace senzoru můžete vyrovnat rozdíly mezi nastavenou a skutečnou teplotou. K tomu zjistěte skutečnou teplotu pomocí kalibrovaného měřicího zařízení.

Rozsah nastavení senzoru C (kontrolní senzor): +/- 3 Kelviný v krocích po 0,1 Kelvinech.

Rozsah nastavení senzoru P (senzor produktů): +/- 9,9 Kelvinů v krocích po 0,1 Kelvinech

Kalibrace senzoru

Fig. 175
▶ Proved'te akční kroky podle obrázku.
▷ Senzor C je zkalibrován.

Fig. 176
▶ Proved'te akční kroky podle obrázku.
▷ Senzor P je zkalibrován.
▷ Kalibrace senzoru je ukončena.

Poznámka

Zkalibrovaná teplota se do dvou hodin zobrazí na displeji.

6.2.26 Teplotní alarm

Pomocí této funkce nastavíte teplotní alarm. Horní a dolní teplotní mez nastavíte pomocí rozdílové hodnoty k aktuálně nastavené teplotě vnitřního prostoru. Teplotní alarm se spustí, jakmile teplota vnitřního prostoru opustí nastavený teplotní rozsah a uplyne nastavená doba zpoždění.

Příklad		Nastavovaná rozdílová hodnota
Aktuální teplota vnitřního prostoru	5 °C
Dolní teplotní mez 2 °C -3 °C
Horní teplotní mez 8 °C +3 °C

Můžete si nastavit následující hodnoty:

• Rozdílová hodnota pro dolní teplotní mez v krocích 0,1 °C
• Rozdílová hodnota pro horní teplotní mez v krocích 0,1 °C
• Doba zpoždění alarmu od 0 do 60 minut (nastavení „O“ znamená žádné zpoždění teplotního alarmu.)
• Opakovací frekvence alarmu od 0 do 30 minut po potvrzení alarmu (nastavení „0“ znamená, že se alarm po potvrzení alarmu neopakuje.)

Nastavení teplotního alarmu

▶ Proved'te kroky manipulace podle obrázku.

Fig. 180 Příklad nastavení dolní teplotní meze na základě nastavené teploty spotřebiče o 5 °C.

▶ Proved'te kroky manipulace podle obrázku.
▷ Je nastavena dolní teplotní mez.

Fig. 181 Příklad nastavení dolní teplotní meze na základě nastavené teploty spotřebiče o 5 °C.
▶ Proved'te kroky manipulace podle obrázku.
▷ Je nastavena horní teplotní mez.
Fig. 182
▶ Proved'te kroky manipulace podle obrázku.

▷ Je nastavena doba zpoždění alarmu.

Fig. 183
▶ Proved'te kroky manipulace podle obrázku.
▷ Interval opakování alarmu je nastaven.

▷ Teplotní alarm je nastaven.
Zobrazení nastavených hodnot teplotního alarmu

▶ Proved'te kroky manipulace podle obrázku.

Fig. 187
▶ Proved'te kroky manipulace podle obrázku.
▷ Zobrazí se nastavené hodnoty teplotního alarmu.

6.2.27 Dveřní alarm

Pomocí této funkce aktivujete nebo deaktivujete dveřní alarm. Dveřní alarm zazní, když jsou dveře příliš dlouho otevřené. Dveřní alarm je při dodávce aktivovaný. Můžete nastavit, jak dlouho mohou být dveře otevřené, než se spustí dveřní alarm.

Můžete nastavit následující hodnoty:

• 15 sekund
• 30 sekund
• 60 sekund
• 90 sekund
• 120 sekund
• 150 sekund
• 180 sekund
• Vyp

Nastavení dveřního alarmu

Fig. 188

▶ Proved'te akční kroky podle obrázku.
▷ Dveřní alarm je nastavený.

Deaktivace dveřního alarmu

Fig. 191

Fig. 192

▶ Proved'te akční kroky podle obrázku.
▷ Dveřní alarm je deaktivovaný.

6.2.28 Světelný alarm

Toto nastavení umožnuje vizuální alarmová hlášení na displeji zvýraznit navíc blikajícím osvětlením spotřebiče.

Aktivace světelného alarmu

Fig. 193

Fig. 194

▶ Proved'te kroky manipulace podle obrázku.

Fig. 195

Fig. 196

▶ Proved'te kroky manipulace podle obrázku.
▷ Světelný alarm je aktivní.

Deaktivace světelného alarmu

Fig. 197

Fig. 198

▶ Provedte kroky manipulace podle obrázku.

Fig. 199

Fig. 200

▶ Provedte kroky manipulace podle obrázku.
▷ Světelný alarm je deaktivovaný.

6.2.29 Simulace alarmu

Tuto funkci můžete použit k simulaci teplotního alarmu ve spotřebiči, např. ke kontrole správného spuštění bezpečnostního zařízení. Bezpečnostní zařízení je připojeno k bezpotenciálovému výstupu alarmu. (viz 7.5 Rozhraní)

Spuštění simulace alarmu

▶ Proved'te kroky manipulace podle obrázku.

▶ Proved'te kroky manipulace podle obrázku.
▷ Simulace byla provedena.
▷ Připojené bezpečnostní zařízení se mělo spustit.

6.2.30 Protokol o alarmech

Toto nastavení umožňuje dotazovat se a odstranit posledních 10 alarmů, ke kterým došlo na spotřebiči.

Zobrazí se následující:

• Aktuální datum a čas
• Aktivní alarmy (červený).
• Uplynulé alarmy, které ještě nebyly dotazovány, se zobrazí jako nepotvrzené (červeně).

Potvrzení se provádí posouváním na další chybu.

• Alarmy, které byly dotazovány, se zobrazí jako potvrzené.
• Smazání všech alarmů (také aktivních a nepotvrzených alarmů).

Zobrazení protokolu o alarmech a smazání alarmu

▶ Prostřednictvím symbolu indikace na spodním okraji stavového displeje.

Fig. 206

▶ Provedte akční kroky podle obrázku.
▷ Dotaz a smazání alarmu bylo provedeno.

Zobrazení protokolu o alarmech a smazání všech alarmů

▶ Prostřednictvím symbolu indikace na spodním okraji stavového displeje.

Fig. 208

▶ Proved'te akční kroky podle obrázku.
▷ Dotaz a smazání všech alarmů bylo provedeno.

6.2.31 Přesměrování alarmu

Pomocí této funkce můžete nastavit přesměrování jednoho nebo více alarmů externímu přijímači alarmů. Přijímač alarmů je připojen k bezpotenciálovému výstupu alarmu spotřebiče. (viz 7.5 Rozhraní)

Můžete zvolit následující nastavení:

- Typ alarmu:

• Dveřní alarm
- Teplotní alarm
• Alarm dveří a teplotní alarm
• Vše

- Potvrzení:

• Ano: Alarm se potvrdí na spotřebiči a externě připojeném přijímači.
• Ne: Alarm se potvrdí na spotřebiči a zůstane aktivní na přijímači, dokud se neodstraní chyba.

- Aktualizovat (viditelné pouze v případě, že při potvrzení vyberete možnost „Ano“):

- Ano: Alarm se opakuje.

Teplotní alarm v závislosti na nastaveném čase (viz 6.2.26 Teplotní alarm)

(Pokud nastavíte dobu zpoždění alarmu na „0“, nedochází ani k opakování alarmu na alarmovém relé.)

Dveřní alarm po 1 nebo 4 minutách* (viz 6.2.27 Dveřní alarm )

- Ne: Alarm trvale potvrzen.

Aktivace přesměrování alarmu

Fig. 210
▶ Proved'te kroky manipulace podle obrázku.
▷ Přesměrování alarmu je nastavené.

6.2.32 Demo režim

Demo režim je speciální funkce pro prodejce, kteří chtějí předvést funkce spotřebiče. Pokud aktivujete demo režim, všechny funkce chladicí techniky se deaktivují.

Pokud spotřebič zapnete a na stavovém zobrazení se zobrazí „D“, je již aktivován demo režim.

Pokud aktivujete demo režim a poté jej opět deaktivujete, spotřebič se vrátí do továrního nastavení. (viz 6.2.33 Resetování na tovární nastavení)

Aktivace demo režimu

▶ Provedte kroky manipulace podle obrázku.

▷ Demo režim je aktivovaný.

▷ Spotřebič je vypnutý.

Zapněte spotřebič. (viz 4.14 Zapnutí spotřebiče (první uvedení do provozu))

▷ V zobrazení stavu se zobrazí „D“.

Deaktivace demo režimu

▶ Provedte kroky manipulace podle obrázku.

▷ Demo režim je deaktivovaný.

▷ Spotřebič je vypnutý.

Zapněte spotřebič. (viz 4.14 Zapnutí spotřebiče (první uvedení do provozu))

▷ Přístroj je resetovaný na tovární nastavení.

6.2.33 Resetování na tovární nastavení

Tato funkce slouží k resetování všech nastavení na tovární nastavení. Všechna dosud provedená nastavení budou resetována na původní nastavení.

Provedení resetu

▶ Provedte akční kroky podle obrázku.
▷ Spotřebič je resetován.
▷ Spotřebič je vypnutý.

Poznámka

Resetování na tovární nastavení v bateriovém provozu: Restart je možný pouze se síťovým napětím.

▶ Restartujte spotřebič. (viz 4.14 Zapnutí spotřebiče (první uvedení do provozu))

6.3 Hlášení

6.3.1 Varování

Varování jsou oznamována akusticky signálním tónem a opticky symbolem na displeji. Signální tón se zesiluje a stává se hlasitějším, dokud není hlášení potvrzeno.

Hlášení (červené)	Příčina Odstranění
Close the doorOtevřené dveře	Hlášení se zobrazí, když jsou dveře příliš dlouho otevřené.	Zavřete dvířka.Krátce klepněte.Alarm se ukončí.PoznámkaČas, než se zobrazí hlášení, lze nastavit. (viz 6.2.27 Dveřní alarm )
Temperature alarmTeplotní alarm	Hlášení se zobrazí, když teplota neodpovídá nastavené teplotě. Možné příčiny teplotních rozdílů:Byly vloženy teplé chlazené produkty.Při překládání a vytahování potravin vniklo velké množství teplého vzduchu z okolí.Na delší dobu došlo k výpadku elektrického proudu.	Krátce klepněte.Zobrazí se informace týkající se chyb a stavu spotřebiče.Krátce klepněte.Zobrazí se nejteplejší / nejstudenější teplota, datum a čas.Krátce klepněte.Zobrazí se stavová obrazovka.Aktuální teplota a symbol Alarm blikají červeně, dokud se nedosáhne nastavené teploty.Prověřte kvalitu chlazených produktů.
Hlášení (červené)	Příčina	Odstranění
Chyba	Spotřebič je vadný, nastala chyba spotře-biče nebo chybu vykazuje některá ze součástí spotřebiče.	Přesuňte chlazené produkty.Krátce klepněte.Zobrazí se chybový kód (např.BT021). Krátce klepněte.Pokud je k dispozici, zobrazí se další chybový kódnebo Zobrazí se stavová obrazovka s blikajícím symbolem chyby.Posouváním nebo klepnutím se na displeji znovu zobrazí chybový kód(y).Zaznamenje te si chybový kód (kódy) a kontaktujte zákaznický servis. (viz 9.3 Zákaznický servis)
	Hlášení zobrazuje, že je aktivní režim ochrany proti zamrzání (například kvůli častému otevirání dveří nebo vkládání zboží).	Krátce klepněte.Zobrazí seFRZ.PROT. Krátce klepněte.Zobrazí se stavová obrazovka s blikajícím symbolem chyby. Posouváním nebo klepnutím se na displeji znovu zobrazí hlášení.Po několika hodinách se spotřebič automa-ticky přepne do normálního provozního režimu a hlášení zhasne. Alternativně lze režim a hlášení ukončit dlouhým klepnutím. Pokud se hlášení zobrazí opakovaně a uvedené příčiny neplatí, kontaktujte zákaznický servis. (viz 9.3 Zákaznický servis)
Výpadek proudu	Toto hlášení se zobrazí, když dojde k přeru-šení napájení proudem.Uživatelské rozhraní dále běží v režimu baterie. Všechny funkce kromě chlazení a osvětlení zůstávají aktivní.	Krátce klepněte.Zobrazí se stav nabítí baterie, informace týkající se chyb a stavu spotřebiče Krátce klepněte.Zobrazí se nejvyšší teplota a časový úsek přeru-šení proudu.Krátce klepněte.Zobrazí se stavová obrazovka.Aktuální teplota a symbol Alarm blikají červeně, dokud se nedosáhne nastavené teploty.Prověřte kvalitu chlazených produktů.
Chyba WLAN	Přerušeno připojení pomocí WLAN.	Zkontrolujte připojení.Krátce klepněte.Alarm se ukončí.
WWW chyba WLAN	Hlášení se zobrazí, pokud není k dispozici internetové připojení pomocí WLAN.	Zkontrolujte připojení.Krátce klepněte.Alarm se ukončí.
Chyba LAN	Přerušeno připojení pomocí LAN.	Zkontrolujte připojení a síťový kabel.Krátce klepněte.Alarm se ukončí.
WWW chyba LAN	Hlášení se zobrazí, pokud není k dispozici internetové připojení pomocí LAN.	Zkontrolujte připojení.Krátce klepněte.Alarm se ukončí.
Chyba baterie	Stav nabití baterie spotřebiče je nízký (zbývá maximálně 20 %).	Obnovte napájení spotřebiče a o 12 hodin později zkontrolujte, zda se stav nabití zvýšil. V opačném případě se obratte na zákaznický servis (viz 9.3 Zákaznický servis) nebo vyměňte baterii. (viz 8.4 Výměna baterie spotřebiče)Krátce klepněte.Alarm se ukončí.

6.3.2 Připomínky

Připomínky se objevují, když je nutná výzva k nějakému úkonu. Jsou oznamovány akusticky pomocí signálního tónu a opticky pomocí symbolu na displeji. Potvrzení hlášení probíhá stisknutím potvrzovacího tlačítka.

Hlášení (žluté)	Příčina	Odstranění
Připomínka údržby	Hlášení se zobrazí, když v časovači uběhl nastavený servisní interval.	Kráte klepněte.Připomínka se ukončí.PoznámkaServisní interval může být nastaven (viz 6.2.11 Připomínka servisního inter- valu ).
Připomínka záznamu	Hlášení se zobrazí, když je plná pamět záznamů teploty (999 hodin).	Kráte klepněte.Připomínka se ukončí.Nejstarší data se přepíší.PoznámkaZáznam teploty může být resetován. (viz 6.2.4 Záznam teplot )
Protokol o alarmech	Hlášení se zobrazí, když je více než 10 nepotvrzených alarmových hlášení.	Kráte klepněte.Zkontrolujte hlášení.Připomínka se ukončí.
Ruční otevření	Hlášení se zobrazí, když se elektronicky zablokované dveře otevřou ručně.	Zavřete dveře.Kráte klepněte.Připomínka se ukončí.

7 Vybavení

7.1 Bezpečnostní zámek

Spotřebič je vybaven elektronickým zámkem.

Možné funkce:

• zablokování a odblokování zámku dveří pomocí dveřního kódu (viz 6.2.6 Blokování dveří)
• aktivace a deaktivace automatického blokování dveří (viz 6.2.6 Blokování dveří)
• obsluha dálkovým ovládáním (viz 6.2.10 Dálkové ovládání)

7.1.1 Nouzové odblokování

V případě výpadku proudu můžete dveře otevřit pomocí klíče pro nouzové odblokování.

Fig. 217
Klíč pro nouzové odblokování umístěte na dané místo.

Klíč pro nouzové odblokování Fig. 218 (1) zasuňte mezi dveře a korpus spotřebiče.

▶ Háček zámku Fig. 218 (2) tlačte směrem k závěsu.

Zámek je odblokován. Dveře můžete otevřít.

7.2 Dálkové ovládání

Dálkové ovládání umožňuje zablokování nebo odblokování zámku dveří na dálku.

Před použitím se musí se spotřebičem spárovat. (viz 6.2.10 Dálkové ovládání)

Baterie může být vyměněna. (viz 8.4 Výměna baterie spotře-biče)

Fig. 219
(1) Zablokování zámku
(2) Odblokování zámku
(3) Stavová LED
(4) Upevňovací očko

7.2.1 Použití dálkového ovládání

▶ Na dálkovém ovládání stiskněte tlačítko Fig. 219 (1).
▷ Zámek se zablokuje. Dveře nelze otevřít.
▶ Na dálkovém ovládání stiskněte tlačítko Fig. 219 (2).
▷ Zámek je odblokován. Dveře lze otevírat.
▶ Stavová LED Fig. 219 (3) vydá při stisknutí tlačítka optickou zpětnou vazbu.
▶ Očko Fig. 219 (4) k upevnění dálkového ovládání, např. na svazek klíčů.

7.3 Senzory

Spotřebič může být vybaven následujícími senzory, které monitorují teploty:

• Senzor pro bezpečnostní termostat
• Senzor C
• Senzor P

7.3.1 Senzor pro bezpečnostní termostat

Senzor pro bezpečnostní termostat monitoruje klesání teploty a chrání tak před příliš nízkými teplotami (Freeze Protect). Pokud teplota klesne pod prahovou hodnotu, spotřebič automaticky reguluje teplotu. Zobrazí se chybové hlášení FRZ. PROT (Freeze Protect) (viz 6.3 Hlášení).

Poznámka

Nezakrývejte senzor pro bezpečnostní termostat.

7.3.2 Senzor C (kontrolní senzor)

Senzor C- je trvale nainstalován a reguluje teplotu vnitřního prostoru spotřebiče. V případě potřeby můžete zkalibrovat senzor C. (viz 6.2.25 Kalibrace senzoru)

7.3.3 Senzor P (referenční senzor)

Senzor P je trvale instalován ve vnitřním prostoru a zobrazuje teplotu výrobku, která simuluje teplotu chlazených potravin. Teplota senzoru P se zobrazuje na stavovém displeji jako skutečná teplota a vztahují se k ní nastavené mezní hodnoty teploty alarmu. Zobrazení senzoru P lze v případě potřeby kalibrovat. (viz 6.2.25 Kalibrace senzoru)

7.4 Informace o senzoru

Tato funkce umožnuje vybrat si mezi senzorem C nebo senzorem P.

Zajistěte, aby byl splněn následující předpoklad:

□ Senzor P je připojen ke spotřebiči. (viz 7.5 Rozhraní)

7.4.1 Výběr senzoru C

Fig. 220

▶ Posouvejte doleva nebo doprava, dokud se nezobrazí odpovídající funkce.

Fig. 221

▶ Proved'te akční kroky podle obrázku.
▷ Senzor C je vybrán.

7.4.2 Výběr senzoru P

Fig. 222

▶ Posouvejte doleva nebo doprava, dokud se nezobrazí odpovídající funkce.

Fig. 223

▶ Proved'te akční kroky podle obrázku.
▷ Senzor P je vybrán.

7.5 Rozhraní

Na zadní straně spotřebiče se nachází různé možnosti připojení.

Konektory jsou zajištěny šrouby. Aby bylo možné vytáhnout konektory, uvolněte šrouby vpravo a vlevo.

(1) Bezpotenciálový alarmový výstup

(2) Přípojka pro senzor P

7.5.1 Bezpotenciálový alarmový výstup

VÝSTRAHA

Nebezpečí úrazu elektrickým proudem!

▶ Spotřebič smí k externímu výstražnému zařízení připojovat pouze vyškolený odborný personál!

Tyto tři kontakty lze používat k připojení vizuálního nebo zvukového zařízení alarmu. Přípojka je navržena maximálně pro 30 V (DC) - 8 A z bezpečnostního zdroje nízkého napětí SELV (minimální proud 150 mA).

Fig. 226

(1) NO (normally open) Připojení pro světelnou kontrolku, která je aktivní v normálním provozu nebo v případě vypnutého spotřebiče.

(3) NC (normally closed) Připojení pro výstražnou kontrolku nebo akustický snímač alarmu, který je aktivní v případě alarmu nebo chybějícího napájecího zdroje.

(2) COM (common) Externí zdroj napětí

7.5.2 Přípojka pro senzor P

(1) IN+ (měřicí vedení +)

(3) FORCE (napájení +)

(2) IN- (společně zpětné vedení -)

8 Údržba

8.1 Plán údržby

Pro zachování funkce spotřebiče je třeba provádět pravidelné údržbové práce.

UPOZORNĚNÍ

Nebezpečí zranění a poškození v důsledku neodborně provedených údržbových prací!

Zranění osob a věcné škody.

▶ Údržbové práce smí provádět pouze vyškolený odborný personál.

VÝSTRAHA

Nebezpečí zkratu v důsledku dílů vedoucích elektrický proud!

Zasažení eletrickým proudem nebo poškození elektroniky.

▶ Vypněte spotřebič.

▶ Vytáhněte síťovou zástrčku nebo vypněte pojistku.

Součást Činnost Servisní interval
Plechové díly	Zkontrolujte poškození a korozi.Výměna poškozených dílů: (viz 9.3 Zákaznický servis)	Ročně
Dveře, závěsy	Při vyrovnání (viz 4.12 Vyrovnání dvířek), zkontrolujte lehkost chodu a pevné usazení.	Ročně
Zámek, madlo dveří *	Zkontrolujte lehkost chodu a pevné usazení.	Ročně
Těsnění dveří	Zkontrolujte poškození, opotrebení a pevné usazení.Náhradní těsnění dveří je k dostání u zákaznického servisu (viz 9.3 Zákaznický servis).	Ročně
Senzor Zkalibrujte senzor. (viz 6.2	25 Kalibrace senzoru ) Ročně
Průchodka senzoru	Zkontrolujte, zda není těsnicí hmota poškozená.	Ročně
Baterie	Vyměňte baterii spotřebiče.Náhradní baterie je k dispozici u zákaznického servisu. (viz 8.4 Výměna baterie spotřebiče)	5 až 10 let
Povrchy	Čištění (viz 8.3 Čištění přístroje)	Doporučení: měsíčně, resp. podle potřeby nebo specifikací v místě instalace
Povrchy Dezinfikování	Byly testovány následující dezinfekční prostředky společnosti Liebherr:Dismozon pur 1 % Lösung (Bode Chemie), Suma Quicksan (Diversey), Incidin Extra N (Ecolab Healthcare), Acrylan (Antiseptica chem.-pharm. Produkte), Buraton 10 F (Schülke und Mayr), Frankocid N (Franken Chemie), Apesin DSR 50 (Tana), Nüscosept Spray (Dr. Nüsken), Melsept SF (B. Braun Melsungen), Kohrsolin (Bode Chemie), Neoquat S (Dr. Weigert), Indicin Rapid (Ecolab Healthcare), Bacillocid Spezial (Bode Chemie), Neoform K Spray (Dr. Weigert), Apesin Desinf. Spray (Tana), Nüscosept 100 (Dr. Nüsken), Antisept T (Fink Tec), Apesin AP 100 0,50% Lösung (Tana), Perform Pulver 2% Lösung (Schülke und Mayr)Postupujte podle návodu k použití příslušného výrobce. Pokud se používají jiné dezinfekční prostředky než ty, které jsou uvedeny, otestujte je předem na nenápadném místě.	Doporučení: měsíčně, resp. podle potřeby nebo specifikací v místě instalace

Poznámka

Lze aktivovat funkci připomínky pro údržbu. (viz 6.2.11 Připomínka servisního intervalu)

Poznámka

Doporučuje se vytvořit protokol o údržbě, ve kterém budou zdokumentovány všechny provedené práce (opravy, kontroly).

Poznámka

Společnost Liebherr doporučuje každoroční údržbu. Pro individuální nabídku kontaktujte zákaznický servis (viz 9.3 Zákaznický servis).

Součást Činnost Servisní interval
Místo instalace, spotřebič	DekontaminováníSpotřebič je vhodný pro dekontaminaci prostoru peroxidem vodíku. H_2O_2 .Nesmí se přitom překročit hodnoty následující specifikace aplikace:Koncentrace maximálně 250 ppm.Vlhkost maximálně 85 %.Maximálně přípustná teplota prostoru podle třídy klimatu. (viz 1.4 Oblast použití přístroje)	Doporučení: podle potřeby nebo specifikací v místě instalace, maximálně 2 krát za rok
Ventilátor vzduchová štěrbina	Čištění	Ročně
Přesměrování alarmu Senzor	Zkontrolujte pevné usazení konektorových spojů.	Ročně
Síťový kabel	Zkontrolujte poškození.	Ročněnebopři změně stanoviště
Sklápěcí úhelník	Zkontrolujte funkčnost a pevné usazení.	Ročněnebopři změně stanoviště
Nastavitelné nožky / kolečka	Zkontrolujte funkčnost, poškození a pevné usazení.Vyměňte poškozené díly. (viz 9.3 Zákaznický servis)	Ročně

8.2 Odmrazování spotřebiče

VÝSTRAHA

Nesprávné odmrazování přístroje!

Zranění a poškození.

K urychlení rozmrazování nepoužívejte žádná jiná mechanická zařízení nebo jiné prostředky než doporučené výrobcem.
▶ Nepoužívejte elektrická topidla, parní čisticí přístroje, rozmrazovací spreje, ani otevřený plamen.
▶ Kodstraňování ledu nepoužívejte ostré předměty.

Odmrazování se provádí automaticky. Odtátá voda odtéká přes odtokový otvor a odpařuje se.

Pro zachování funkčnosti spotřebiče doporučujeme jeho odmrazování v případě silného nánosu ledu. Pro námrazu v interiéru je rozhodující místo instalace (např. vysoká vlhkost vzduchu), nastavení spotřebiče a nesprávné chování uživatele.

Pokud automatický cyklus odmrazování nestačí:

▶ Spustte automatické odmrazování ručně. (viz 6.2.23 Odmrazování)

Pokud problém přetrvává, odmrazte spotřebič ručně:

▶ Vypněte spotřebič. (viz 6.2.2 Zapnutí a vypnutí spotře-biče)
▶ Vytáhněte zástrčku ze sítě.
▶ Přesuňte zmrazené výrobky.
Dveře spotřebiče nechte během odtávání otevřené.
Zbývající odtátou vodu vytřete hadrem, otvor a spotřebič vyčistěte.

8.3 Čištění přístroje

8.3.1 Příprava

VÝSTRAHA

Nebezpečí zkratu v důsledku dílů vedoucích elektrický proud!

Zasažení eletrickým proudem nebo poškození elektroniky.

▶ Vypněte spotřebič.

▶ Vytáhněte síťovou zástrčku nebo vypněte pojistku.

VÝSTRAHA

Nebezpečí požáru

▶ Chraňte chladicí okruh před poškozením.

▶ Vyprázdněte spotřebič.
▶ Vytáhněte sítovou zástrčku.
▶ Dodržujte pokyny pro prepravu spotřebiče. (viz 4.3 Preprava spotřebiče)

8.3.2 Čištění skříně

POZOR

Neodborné čištění!

Poškození přístroje.

▶ Používejte výhradně měkké utěrky a univerzální čisticí přípravky s neutrálním ph.
▶ Nepoužívejte škrábající nebo abrazivní houbičky nebo drátěnky.
▶ Nepoužívejte ostré abrazivní čisticí prostředky obsahující písek, chloridy nebo kyseliny.

VÝSTRAHA

Nebezpečí zranění a poškození horkou párou! Horká pára může způsobit popáleniny a poškodit povrchy.

▶ Nepoužívejte parní čisticí přístroje!

POZOR

Nebezpečí poškození zkratem!

▶ Při čištění spotřebiče dbejte na to, aby se žádná voda z čištění nedostala do elektrických komponentů.
▶ Otírejte skřín měkkou, čistou utěrkou. Při silném znečištění použijte vlažnou vodu s neutrálním čisticím prostředkem. Skleněné plochy lze navíc čistit čističem skla.
Jednou ročně očistěte spirálu kondenzátoru. Pokud se spirála kondenzátoru neočistí, vede to ke značnému snížení účinnosti spotřebiče.

8.3.3 Čištění vnitřního prostoru

VÝSTRAHA

Nebezpečí zkratu v důsledku dílů vedoucích elektrický proud!

Zasažení eletrickým proudem nebo poškození elektroniky.

▶ Vypněte spotřebič.

▶ Vytáhněte sítovou zástrčku nebo vypněte pojistku.

VÝSTRAHA

Nebezpečí zranění a poškození horkou párou!

Horká pára může způsobit popáleniny a poškodit povrchy.

▶ Nepoužívejte parní čisticí přístroje!

POZOR

Neodborné čištění!

Poškození přístroje.

▶ Používejte výhradně měkké utěrky a univerzální čisticí přípravky s neutrálním ph.
▶ Nepoužívejte škrábající nebo abrazivní houbičky nebo drátěnky.
▶ Nepoužívejte ostré abrazivní čisticí prostředky obsahující písek, chloridy nebo kyseliny.

Poznámka

▶ Odtok odtáté vody (viz 1.2 Přehled spotřebičů a vybavení) : Usazeniny odstraňte tenkou pomůckou (např. vatovou tyčinkou).

Poznámka

Nepoškod'te nebo neodstraňujte typový štítek na vnitřní straně spotřebiče. Typový štítek je důležitý pro zákaznický servis. (viz 9.3 Zákaznický servis)

▶ Otevřete dveře.
▶ Vyprázdněte spotřebič.
Vnitřní prostor a součásti vybavení vyčistěte vlažnou vodou s trochou mycího prostředku. Nepoužívejte čisticí prostředky s obsahem písku nebo kyselin či chemická rozpouštědla.

8.3.4 Po vyčištění

▶ Spotřebič a součásti vybavení vytřete do sucha.
▶ Připojte spotřebič a zapněte jej.
Když je teplota dostatečně nízká:
▶ Vložte chlazené produkty.
▶ Čištění pravidelně opakujte.
▶ Chladničku s výměníkem tepla jednou ročně vyčistěte a zbavte prachu.

8.4 Výměna baterie spotřebiče

Baterie spotřebiče slouží v případě výpadku proudu k záznamu průběhu teplot, pro alarmová a servisní hlášení a zobrazení alarmových hlášení na displeji po dobu přibližně 12 hodin. Při prvním uvedení do provozu může nabíjení baterie trvat až 24 hodin, aby byla plně funkční.

Náhradní baterie je k dostání prostřednictvím zákaznického servisu (viz 9.3 Zákaznický servis).

8.4.1 Výměna baterie

VÝSTRAHA

Nebezpečí zkratu v důsledku dílů vedoucích elektrický proud!

Zasažení eletrickým proudem nebo poškození elektroniky.

▶ Vypněte spotřebič.

▶ Vytáhněte síťovou zástrčku nebo vypněte pojistku.

▶ Vyšroubujte šrouby a odstraňte kryt na zadní straně spotřebiče Fig. 228 (1).

▶ Odpojte a vyjměte baterii Fig. 228 (2).

▶ Nainstalujte náhradní baterii.

▶ Zapojte zpět přívodní síťové vedení.

Poznámka

S baterií musí být zacházeno jako s tříděným odpadem a musí být odborně zlikvidována podle místních platných předpisů a zákonů. Baterii v žádném případě nepoško-zujte ani nezkratujte!

8.5 Výměna baterie dálkového ovládání

Fig. 229

Napájení dálkového ovládání proudem probíhá pomocí baterie typu CR 2032 na 3 V Fig. 229 (2), jakou lze běžně obdržet v dané prodejně.

8.5.1 Výměna baterie

▶ Vyšroubujte šroubek Fig. 229 (1) na zadní straně dálkového ovládání.
▶ Sejměte zadní stranu.
▷ Přihrádka na baterii je otevřená.
▶ Vyměňte baterii.
▶ Zavřete přihrádku na baterii.
▶ Zašroubujte šroubek.

Poznámka

S baterií musí být zacházeno jako s tříděným odpadem a musí být odborně zlikvidována podle místních platných předpisů a zákonů. Baterii v žádném případě nepoško-zujte ani nezkratujte!

9 Zákaznická pomoc

9.1 Technické údaje

Teplotní rozsah
Chlazení	+5 °C

Maximální naplnění přihrádky A)
Šířka spotřebiče	600 mm	750 mm
Úložné rošty	45 kg	60 kg
Skleněná deska	40 kg 40 kg
Dřevěný rošt	45 kg	60 kg
Zásuvka 20 kg	20 kg
Zásuvka na léky	25 kg 25 kg

A) Při velkém naplnění může docházet k lehkým průhybům přihrádek.

Maximální celkové zatížení a čistá hmotnost
Model (viz 4.2 Rozměry spotřebiče)	Maximální celkové zatížení	Čistá hmotnost
HMTvh 1501HMTvh 1511	75 kg 34 kg	45 kg

Užitný obsah

Viz užitný obsah na typovém štítku. (viz 1.2 Přehled spotře-bičů a vybavení)

Osvětlení
Třída energetické účinnosti A)	Světelný zdroj
Tento výrobek obsahuje jeden nebo několik světelných zdrojů třídy energetické účinnosti G	LED

A) Spotřebič může obsahovat světelné zdroje s různými třídami energetické účinnosti. Uvádí se nejnižší třída energetické účinnosti.

Údaj o frekvenci WLAN
Frekvenční pásmo 2,4 GHz
Maximálně vyzařovaný výkon	<100 mW
Účel použití bezdrátového zařízení	Zapojení do místní sítě WLAN k datové komunikaci

Podmínky instalace
Stupeň znečištění (okolí přístroje)	PD2
Teplota prostředí +10 °C až +35 °C
Maximální relativní vlhkost prostředí	75 %, bez kondenzace
Maximální provozní výška (m nad mořem)	2000 m1500 m (skleněné dveře)

Elektrické hodnoty
Jmenovité napětí220-24	40 V ~
Frekvence	50/60 Hz
Příkon	2,0 A
Maximální kolísání sítě	+/-10 %
Kategorie přepětí	II

Baterie spotřebiče
Typ	1S2P/NCR 18650BF
Jmenovité napětí3,6 V DC
Kapacita	6,7 Ah

9.2 Technická porucha

Spotřebič je vyroben a konstruován tak, aby bylo zaručeno bezpečné fungování a dlouhá životnost. Pokud se během provozu přesto vyskytne porucha, zkontrolujte, zda nebyla způsobena chybnou obsluhou. V tom případě Vám totiž musíme naúčtovat vzniklé náklady i během záruční doby.

Následující poruchy můžete odstranit sami.

9.2.1 Funkce spotřebiče

Chyba Příčina Odstranění
Spotřebič nefunguje.	→ Spotřebič není zapnutý.	► Zapněte spotřebič.
	→ Zástrčka není správně zasunuta do zásuvky.	► Zástrčku zkontrolujte.
	→ Pojistka napájecí zásuvky není v pořádku.	► Pojistku zkontrolujte.
	→ Výpadek proudu	► Spotřebič nechte zavřený.► Otevření dveří je možné pomocí klíče pro nouzové odblokování. (viz 7.1 Bezpečnostní zámek)► V případě potřeby je nutné přemístit chlazené/mražené produkty do necentrální chladničky/mrazničky, pokud výpadek proudu trvá déle.
	→ Zásuvka chladicího zařízení není správně zasunutá ve spotřebiči.	► Zkontrolujte zásuvku chladicího zařízení.
Teplota není dosta-tečně nízká.	→ Dveře spotřebiče nejsou správně zavřené.	► Dveře spotřebiče zavřete.
	→ Přívod vzduchu a ventilace není dostačující.	► Uvolněte a očistěte ventilační mřížku.
	→ Teplota prostředí je příliš vysoká.	► Dbejte na správné okolní podmínky: (viz 1.4 Oblast použití přístroje)
	→ Spotřebič byl příliš často nebo příliš dlouho otevřený.	► Počkejte, zda se potřebná teplota neobnoví samovolně. Pokud ne, obraťte se na zákaznický servis. (viz 9.3 Zákaznický servis)
	→ Teplota je nastavena chybně.	► Nastavte nižší teplotu a zkontrolujte po 24 hodinách.
	→ Spotřebič stojí příliš blízko u zdroje tepla (kamna, topení atd.).	► Změňte umístění spotřebiče nebo zdroje tepla.
Dálkové ovládání nefunguje.	→ Baterie dálkového ovládání je vybitá.	► Vyměňte baterii.
	→ Bezdrátové spojení se spotřebičem je příliš slabé.	► Běžte blíže ke spotřebiči.
	→ Dálkové ovládání nespárováno.	► Znovu spárujte dálkové ovládání: (viz 6.2.10 Dálkové ovládání)
	→ Dálkové ovládání je vadné.	► Obraťte se na zákaznický servis. (viz 9.3 Zákaznický servis)

9.3 Zákaznický servis

Nejprve zjistěte, zda jste schopni odstranit chybu sami. Pokud tomu tak není, obratte se na zákaznický servis.

Adresu najdete v přiložené brožuře „Servis Liebherr“ nebo na home.liebherr.com/service.

VÝSTRAHA

Neodborná oprava! Zranění.

Opravy a zásahy do přístroje a přívodního vedení elektrické energie, které nejsou výslovně uvedeny v (viz 8 Údržba), smí provádět pouze zákaznický servis.
▶ Poškozené přívodní síťové vedení smí vyměnit pouze výrobce nebo jeho zákaznický servis nebo podobně kvalifikovaná osoba.
▶ U přístrojů se zástrčkou pro studené přístroje může výměnu provést zákazník.

9.3.1 Kontaktování zákaznického servisu

Ujistěte se, že máte připravené tyto informace o spotřebiči:

☐ Označení spotřebiče (model a index)
□ Servisní č. (servis)
□ Sériové č. (sér. č.)

▶ Vyvolejte informace o spotřebiči na displeji (viz 6.2.20 Informace o spotřebiči).

-nebo-

▶ Vyčtěte informace o spotřebiči z typového štítku. (viz 9.4 Typový štítek)
▶ Informace o spotřebiči si zapište.
▶ Informujte zákaznický servis: Sdělte závady a informace o spotřebiči.
To umožní rychlý a účelný servisní zákrok.
▶ Rid'te se dalšími pokyny zákaznického servisu.

9.4 Typový štítek

Typový štítek je umístěn na vnitřní straně přístroje. Viz přehled přístroje.

Fig. 230

(1) Označení přístroje
(2) Servisní č.

(3) Sériové č.

10 Vyřazení z provozu

▶ Přístroj vyprázdněte.
▶ Přístroj vypněte.
▶ Vytáhněte síťovou zástrčku ze zásuvky.
Odstranění zásuvky chladicího zařízení v případě potřeby: Vytáhněte zásuvku chladicího zařízení ze zástrčky spotřebiče a současně s ní pohybujte doleva a doprava.
▶ Přístroj vyčistěte. (viz 8.3 Čištění přístroje)
▶ Pokud jsou k dispozici: Odstraňte kryty a izolaci z průchodky senzoru, abyste zabránili růstu plísní.
Dveře nechte otevřené, aby nevznikal nepříjemný zápach.

Poznámka

Poškození přístroje a chybné fungování!

▶ Přístroj po vyřazení z provozu skladujte pouze při povolené pokojové teplotě v rozmezí -10 °C a +50 °C.

11 Likvidace

11.1 Příprava přístroje k likvidaci

Společnost Liebherr používá v některých přístrojích baterie. V EU zákonodárce z ekologických důvodů uložil koncovému uživateli povinnost tyto baterie před likvidací odpadního zařízení odstranit. Pokud váš přístroj obsahuje baterie, je k němu přiloženo příslušné upozornění.

Svítidla

Pokud můžete svítidla odstranit samostatně a nedestruktivně, odstraňte je také před likvidací.

▶ Odstavte přístroj z provozu.
▶ Přístroje s bateriemi: Vyjměte baterie. Popis viz kapitola Údržba.
▶ Pokud je to možné: Vyjměte svítidla, aniž byste je zničili.

Přístroj obsahuje pouze kvalitní materiály a je zapotřebí jej likvidovat mimo netříděný domovní odpad.

Likvidujte baterie odděleně od starého přístroje. Za tímto účelem můžete baterie bezplatně vrátit v prodejnách a recyklačních centrech.

Svítidla

Vyjmutá svítidla prostřednictvím sběrných systémů.

zlikvidujte příslušných

Pro Německo:

Přístroje můžete bezplatně zlikvidovat prostřednictvím sběrných nádob třídy 1 v místních recyklačních a materiálových centrech. Při nákupu nové chladničky / mrazničky a prodejní ploše > 400 m² bude přístroj bezplatně odebrán zpět prostřednictvím obchodu.

VÝSTRAHA

Unikající chladivo a olej! Požár. Obsažené chladivo je ekologické, ale hořlavé. Obsažený olej je rovněž hořlavý. Unikající chladivo a olej se mohou při příslušně vysoké koncentraci a v kontaktu se externím tepelným zdrojem vznítit.

▶ Nepoškod'te potrubí okruhu chladiva a kompresor.

▶ Dodržujte pokyny pro prepravu spotřebiče. (viz 4.3 Přeprava spotřebiče)
▶ Přístroj odvezte, aniž byste jej poškodili.
▶ Baterie, svítidla a přístroj zlikvidujte v souladu s výše uvedenými specifikacemi.

12 Doplňující informace

Další informace k záručním podmínkám naleznete v přiložené servisní brožuře nebo na internetu na odkazu https://home.liebherr.com.

V případě poruchy spotřebiče

informujte:

Stručný návod pro každodenní použití

Informace k použití tohoto stručného návodu:

• Tento stručný návod nenahrazuje kompletní návod k použití a nenahrazuje školení na spotřebiči.
• Tento stručný návod je pomůcka pro každodenní použití a manipulaci se spotřebičem.
• Přečtěte si kompletní návod k použití a bezpečnostní pokyny v něm obsažené.

Kompletní návod k použití lze otevřít pomocí QR kódu:

Použití v souladu s určením

Předvídatelné chybné použití

Nepoužívejte spotřebič pro následující aplikace:

• Skladování a chlazení:
• chemicky nestabilních, hořlavých nebo žíravých látek
• krve, plazmy nebo dalších tělních tekutin k účelům infúze, použití nebo zavedení do lidského těla
• Použití v oblastech ohrožených výbuchem
• Použití venku, ve vlhkých prostorách nebo v místech se stříkající vodou

Při ukládání dodržujte:

☐ Úložné rošty přesuňte podle požadované výšky.
□ Dodržujte maximální naplnění.
☐ Při dosažení skladovací teploty naplňte spotřebič (dodržování chladicího řetězce).
□ Větrací otvory oběhového vzduchového čerpadla ve vnitřním prostoru udržujte volné.
□ Chlazené výrobky se nesmějí dotýkat výparníku na zadní stěně.
□ Tekutiny uchovávejte v uzavřených nádobách.
□ Chlazené výrobky skladujte s odstupy, aby vzduch mohl dobře cirkulovat.

Stavová obrazovka

(1) Skutečná teplota (3) Stav procesu
(2) Stav alarmu
odmrazování
(4) Stav blokování dveří

Zobrazení záznamu teplot

Záznam teplot zobrazuje dobu trvání záznamu a minimální a maximální teploty naměřené během této doby.

Označení modelu /

Inventární číslo:

Fig. 232

Resetování záznamu teplot

Fig. 233

Odblokování zámku dveří pomocí dveřního PINu

Fig. 234 V příkladu je zobrazen PIN 2345

Zobrazení protokolu o alarmech

Fig. 237 V příkladu je zobrazen aktivní alarm, nepotvrzený alarm a potvrzený alarm.

▷ V protokolu o alarmech jsou uvedeny aktivní, potvrzené nebo nepotvrzené alarmy (maximálně 10 alarmů).
▷ Smazání protokolu o alarmech: Viz návod k použití.

Čištění přístroje

▶ Vyprázdněte spotřebič.
▶ Vytáhněte síťovou zástrčku.
▶ Postupujte podle pokynů v návodu k použití.
▶ Po čištění spotřebič a vybavení kompletně vysušte.
▶ Připojte spotřebič.
Zapněte spotřebič.
▶ Při dosažení skladovací teploty naplňte spotřebič.

Jak postupovat při poruše?

Při poruše se na displeji spotřebiče objeví hlášení. Hlášení mají různý význam:

Barva symbolu na displeji	Význam Náprava
ŽLUTÁ	PřipomínkaPřipomíná obecné postupy. Tyto postupy můžete provést a tím hlášení zrušit.	Přečtěte si návod k použití a podnikněte kroky k nápravě.
ČERVENÁ	VýstrahaObjevuje se při funkčních poruchách. Jednoduché funkční poruchy můžete odstranit sami.	Přečtěte si návod k použití a podnikněte kroky k nápravě.
Pokud nemůžete poruchu odstranit sami, obraťte se na odpovědného pracovníka nebo na nejbližší oddělení zákaznického servisu.

stolní chladnička ORIGINÁLNÍ PROVOZNÍ NÁVOD

Datum vydání: 20250225

Index č. výrobku: 7086661-00
