NÁVOD K OBSLUZE KIH 6426-4B Kernau

Děkujeme, že jste si vybrali tento výrobek.

Tento návod k použití obsahuje důležité bezpečnostní informace a pokyny pro provoz a údržbu vašeho spotřebiče.

Prosím přečtěte si pozorně tento návod k použití před použitím přístroje a uchovejte ho pro budoucí použití.

Ikona Titulek Popis
	VAROVÁNÍ	Nebezpečí vážného zranění nebo smrti
	NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM	Nebezpečné napětí
	POŽÁR	Riziko požáru / hořlavých materiálů
	POZOR	Nebezpečí úrazu nebo hmotné škody
	DŮLEŽITÁ POZNÁMKA	Informace o správném provozu systému
	Viz návod k použití
	Horký povrch

OBSAH

KAPITOLA 1. Bezpečnostní varování....56

Instalace....56

Důležité bezpečnostní pokyn....56

Provoz a údržba....57

Zdravotní rizika 57

Nebezpečí poranění na horkém povrchu....57

Nebezpečí pořezání 57

Důležité bezpečnostní pokyny....57

KAPITOLA 2. Přehledné znázornění výrobku....59

KAPITOLA 3. Informace o výrobku ....59

KAPITOLA 4. SÚvod do indukčního vaření....60

KAPITOLA 5. Před použitím nové indukční varné desky ....60

KAPITOLA 6. Používání dotykových ovládacích prvků ....60

KAPITOLA 7. Výběr vhodného nádobí....61

KAPITOLA 8. Používání indukční varné desky....63

Začátek vaření 63

Po dokončení vaření 63

KAPITOLA 9. Funkce řízení výkonu ....64

Zapnutí funkce řízení výkonu....64

Přepnutí na jiný stupeň....64

Potvrzení a ukončení funkce řízení výkonu 64

KAPITOLA 10. Používání funkce zesílení výkonu....65

Aktivace funkce zesílení výkonu....65

KAPITOLA 11. Použivání funkce Pauza....65

KAPITOLA 12. Zamykání ovládacích prvků ....66

KAPITOLA 13. Varování před zbytkovým teplem....66

KAPITOLA 14. Automatické vypínání....66

KAPITOLA 15. Používání časovače....67

Používání časovače jako minutk 67

Zrušení časovače 67

Používání časovače k vypnutí jedné nebo více varných zón....67

Pokud je časovač nastaven pro více zón: 68

KAPITOLA 16. Pokyny pro vaření....69

KAPITOLA 17. Nastavení teploty....70

KAPITOLA 18. Čištění a údržba....71

KAPITOLA 19. Tipy a triky....72

KAPITOLA 20. Zobrazování závad a kontrola....73

KAPITOLA 21. Technická specifikace....73

KAPITOLA 22. Instalace....74

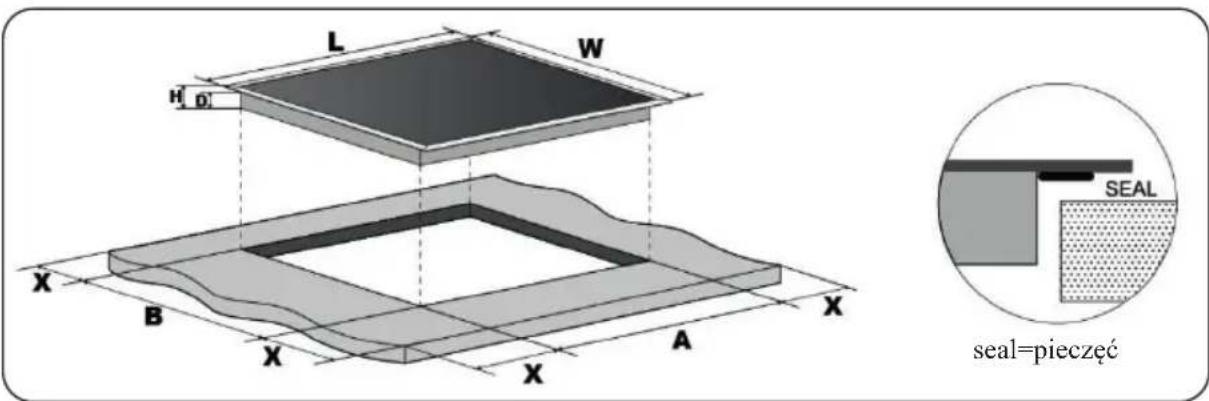

Výběr instalačního zařízení....74

Před instalací varné desky se ujistěte, že:....75

Po instalaci varné desky se ujistěte, že:....75

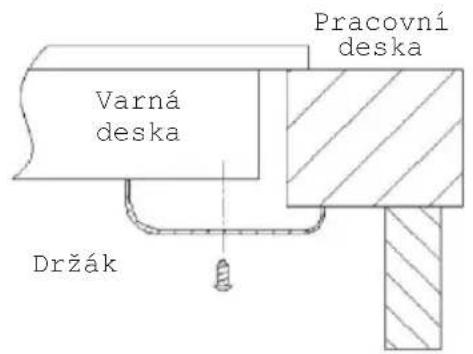

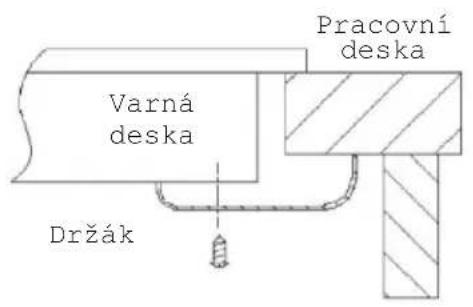

Před umístěním upevňovacích držáků....75

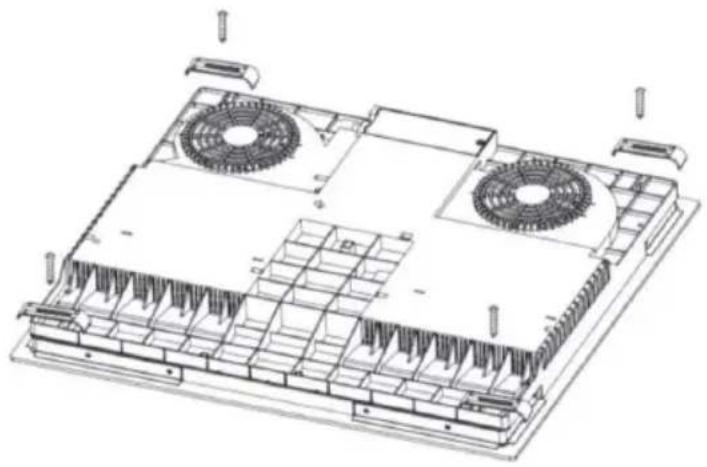

Umístění upevňovacích držáků 75

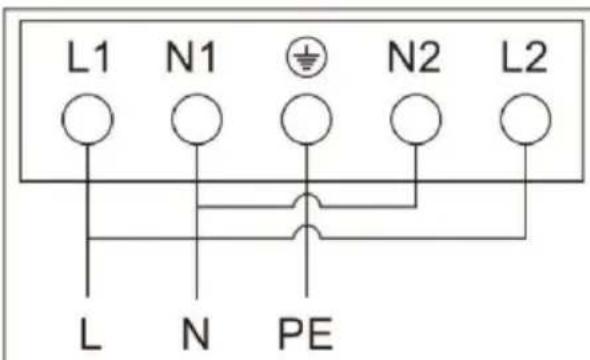

Připojení varné desky k síťovému napájení 76

KAPITOLA 23. Likvidace opotřebovaných zařízení....78

KAPITOLA 1. BEZPEČNOSTNÍ VAROVÁNÍ

PŘED POUŽITÍM SPOTŘEBIČE SI POZORNĚ PŘEČTĚTE NÁSLEDUJÍCÍ POKYNY.

INSTALACE

NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM

Před prováděním jakékoli práce na spotřebiči nebo údržby odpojte spotřebič od síťového napájení.

• Připojení k dobrému uzemňovacímu systému je nezbytné a povinné.
  • V pevných rozvodech musí být zabudovány prostředky pro odpojení v souladu s předpisy pro elektroinstalaci.
• Změny domácí elektroinstalace smí provádět pouze kvalifikovaný elektrikář.
• Nedodržení tohoto návodu může mít za následek úraz elektrickým proudem nebo smrt.

NEBEZPEČÍ POŘEZÁNÍ

• Bud'te opatrní – hrany panelu jsou ostré.
• Pokud nebudete postupovat opatrně, může dojít ke zranění nebo pořezání.

DŮLEŽITÉ BEZPEČNOSTNÍ POKYN

• Pred instalací nebo použitím spotřebiče si pozorně přečtěte tyto pokyny.
• Na tento spotřebič nikdy neumístujte žádný hořlavý materiál nebo hořlavé výrobky.
• Poskytněte tyto informace osobě odpovědné za instalaci spotřebiče, snížíte tak náklady na instalaci.
• Pro zabránění nebezpečí musí být tento spotřebič nainstalován v souladu s tímto návodem k instalaci.
• Tento spotřebič smí řádně nainstalovat a uzemnit pouze vhodně kvalifikovaná osoba.
• Tento spotřebič připojte k obvodu, který disponuje izolačním spínačem zajišťujícím úplné odpojení od zdroje napájení.

VAROVÁNÍ:

Používejte pouze takové zábrany na varné desky, které výrobce spotřebiče sám navrhl nebo označil v návodu k použití jako vhodné, případně zábrany vestavěné do spotřebiče. Používání nevhodných krytů může vést k nehodám.

• Nesprávná instalace spotřebiče by mohla vést k neplatnosti jakýchkoli nároků vyplývajících ze záruky nebo odpovědnosti.
• Podrobnosti o instalaci naleznete v části .

PROVOZ A ÚDRŽBA

NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM

Nevařte na rozbité nebo prasklé varné desce. Pokud se povrch varné desky rozbije nebo praskne, okamžitě spotřebič vypněte u sít'ového napájení (vypínač) a obraťte se na kvalifikovaného technika.

• Pred čištěním nebo údržbou varnou desku vypojte ze zásuvky.
• Nedodržení tohoto návodu může mít za následek úraz elektrickým proudem nebo smrt

ZDRAVOTNÍ RIZIKA

- Tento spotřebič splňuje normy elektromagnetické bezpečnosti.

NEBEZPEČÍ PORANĚNÍ NA HORKÉM POVRCHU

• Během používání budou přístupné části tohoto spotřebiče velmi horké a mohou způsobit popáleniny.
• Nedovolte, aby se vaše tělo, oblečení nebo jakýkoli jiný předmět než vhodné nádobí dotýkal sklokeramické desky, dokud povrch nevychladne.
• Na povrch varné desky nepokládejte kovové předměty jako nože, vidličky, lžíce a pokličky, protože by se mohly ohřát.
  • Děti mladší osmi let se nesmí přibližovat ke spotřebiči, pokud nejsou pod nepřetržitým dohledem.
• Rukojeti hrnců mohou být horké na dotek. Zkontrolujte, zda rukojeti hrnců nepřečnívají ostatní varné zóny, které jsou zapnuté. Držte rukojeti mimo dosah dětí.
• Nedodržení těchto pokynů může mít za následek popáleniny a opařeniny.

NEBEZPEČÍ POŘEZÁNÍ

• Ostrá břitva škrabky na varnou desku je při zasunutí bezpečnostního krytu odkrytá. Používejte ji s mimořádnou opatrností a vždy ji skladujte bezpečně a mimo dosah dětí.
• Pokud nebudete postupovat opatrně, může dojít ke zranění nebo pořezání.

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY

• Při používání nikdy nenechávejte spotřebič bez dozoru. Převařování způsobuje kouř a mastné skvrny od přetečení, které se mohou vznítit.
• Nikdy nepoužívejte spotřebič jako pracovní nebo skladovací plochu.
• Nikdy nenechávejte na spotřebiči žádné předměty nebo náčiní.
• Spotřebič nikdy nepoužívejte k ohřívání nebo vytápění místnosti.
• Po použití vždy vypněte varné zóny a varnou desku, jak je popsáno v této příručce (tj. pomocí dotykových ovladačů). Při odstraňování nádoby z varné desky a vypínání varné zóny nespoléhejte na funkci detekce nádoby.
• Nenechte děti si hrát se spotřebičem ani na něm sedět, stát ani na něj lézt.
• Předměty pro děti neskladujte ve skříních nad spotřebičem. Pokud dítě vyleze na varnou desku, hrozí mu vážné poranění.Nenechávejte děti samotné nebo bez dozoru v prostoru, kde se spotřebič používá.
• Děti nebo osoby se zdravotním postižením, které omezuje jejich schopnost používat spotřebič, by měla odpovědná a kompetentní osoba poučit o jeho používání. Instruktor by se měl přesvědčit, že může spotřebič používat bez nebezpečí pro sebe nebo své okolí.
• Neopravujte ani nevyměňujte žádnou část spotřebiče, pokud to není výslovně doporučeno v příručce. Veškerý ostatní servis by měl provádět kvalifikovaný technik.
• K čištění varné desky nepoužívejte parní čistič.

• Nepokládejte a neházejte na varnou desku těžké předměty.

• Nestůjte na varné desce.

• Nepoužívejte nádoby se zubatými hranami ani je netahejte po povrchu desky, mohlo by dojít k poškrábání skla.
• K čištění varné desky nepoužívejte drátěnky ani jiné drsné abrazivní čisticí prostředky, mohou poškrábat sklokeramiku.
• Pokud se poškodí napájecí kabel, výměnu musí provést výrobce, jeho servisní zástupce nebo osoba s podobnou kvalifikací, aby se vyloučilo riziko.
• Tento spotřebič je určen pouze pro použití v domácnosti! Na komerční použití jakéhokoli druhu se nevztahuje záruka výrobce!

VAROVÁNÍ:

Spotřebič a jeho přístupné součásti jsou během používání horké. Zabraňte přístupu malých dětí ke spotřebiči.

• Bud'te opatrní a nedotýkejte se topných těles varné desky.
  • Děti mladší osmi let se nesmí přibližovat ke spotřebiči, pokud nejsou pod nepřetržitým dohledem.
• Tento spotřebič mohou používat děti starší osmi let a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby nezkušené a neznalé za předpokladu, že mají zajištěný dohled nebo byly poučeny o bezpečném používání spotřebiče a chápou související rizika.
• Děti si se spotřebičem nesmějí hrát. Děti nesmějí provádět čištění a uživatelskou údržbu bez dozoru.

VAROVÁNÍ:

Příprava pokrmů na tuku nebo oleji na varné desce bez dozoru může být nebezpečná a vést ke vzniku požáru. NIKDY se nepokoušejte hasit požár vodou, vypněte spotřebič a potom zakryjte plamen, např. pokličkou nebo hasicí dekou.

VAROVÁNÍ:

Nebezpečí požáru: nepokládejte předměty na varný povrch.

VAROVÁNÍ:

Pokud je povrch u varných desek ze sklokeramiky nebo podobného materiálu, který chrání části pod napětím, prasklý, vypněte spotřebič, abyste zabránili úrazu elektrickým proudem.

• Nepoužívejte parní čistič.
• Tento spotřebič není určen k ovládání externím časovým spínačem ani samostatným systémem dálkového ovládání.

PRZESTROGA:

• Na proces vaření je třeba dohlížet. Na krátké vaření je nutné dohlížet nepřetržitě.
• Napájecí kabel není po instalaci přístupný.

KAPITOLA 2. PŘEHLEDNÉ ZNÁZORNĚNÍ VÝROBKU

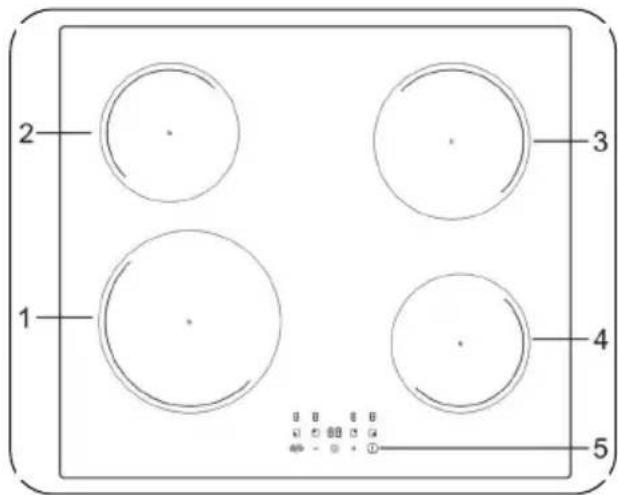

Pohled shora

2 1 3 4 5

1. 1Zóna 2300 W, zvýšení na 3000 W
2. Zóna 1200 W, zvýšení na 1500 W
3. Zóna 1800 W, zvýšení na 2100 W
4. Zóna 1200 W, zvýšení na 1500 W
5. Ovládací panel

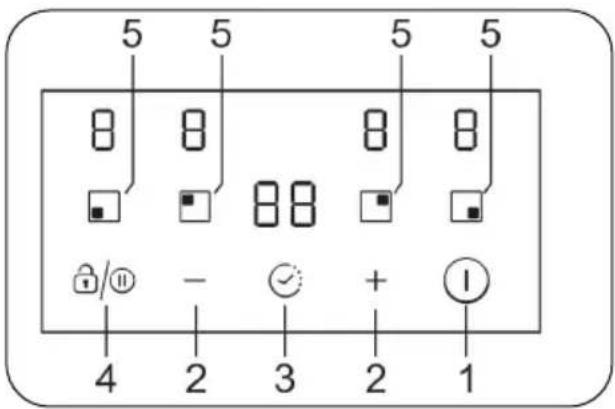

Ovládací panel

5 5 5 5 8 8 8 8 □ □ □ □ /◎ - ✓ + ⏻ 4 2 3 2 1

1. Vypínač
2. Tlačítko pro regulaci napájení/ časovače
3. Ovládání časovače
4. Pauza/ovládání zámku kláves
5. Ovládací prvky výběru topné zóny

KAPITOLA 3. INFORMACE O VÝROBKU

Sklokeramická/indukční varná deska dokáže splnit různé požadavky díky ohřevu odporovým drátem, mikropočítačovému ovládání a volbě více výkonů, což je skutečně ideální pro moderní rodiny. Varná deska splňuje potřeby zákazníků a má jedinečný design. Varná deska je bezpečná a spolehlivá, což vám usnadní život a umožní vám si ho naplno užívat.

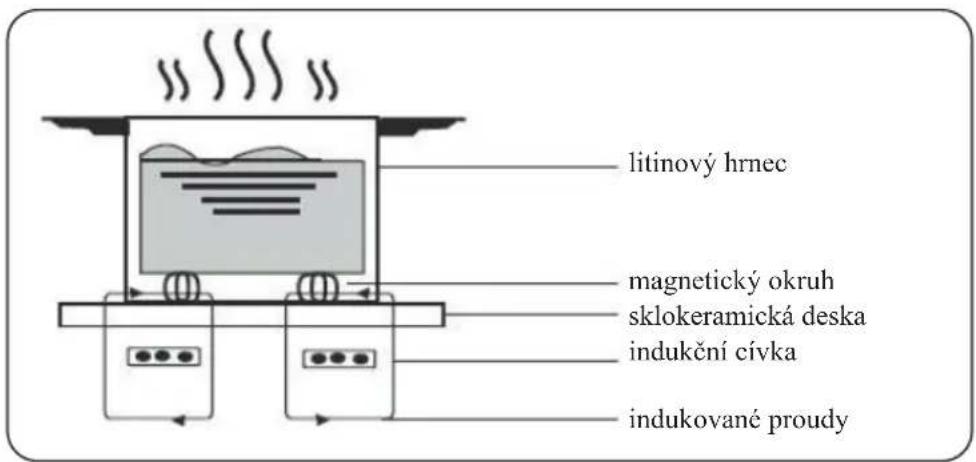

KAPITOLA 4. SÚVOD DO INDUKČNÍHO VAŘENÍ

Indukční vaření je bezpečná, pokročilá, efektivní a hospodárná technologie vaření.

Funguje na principu elektromagnetických vibrací, které vytvářejí teplo přímo v pánvi, namísto nepřímého zahřívání skleněného povrchu. Sklo se zahřeje jen proto, že ji pánev nakonec zahřeje.

litinový hrnec magnetický okruh sklokeramická deska indukční cívka indukované proudy

KAPITOLA 5. PŘED POUŽITÍM NOVÉ INDUKČNÍ VARNÉ DESKY

• Přečtěte si tuto přiručku a věnujte zvláštní pozornost části „Bezpečnostní upozornění“.
• Z indukční varné desky případně odstraňte ochrannou fólii.

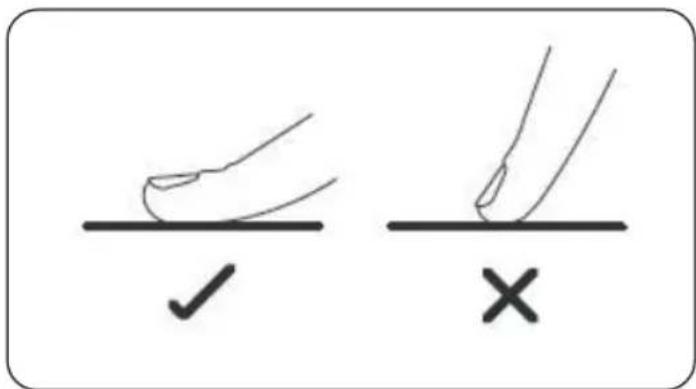

KAPITOLA 6. POUŽÍVÁNÍ DOTYKOVÝCH OVLÁDACÍCH PRVKŮ

• Ovládací prvky reagují na dotyk, także na ně vůbec nemusíte tlačit.
• Používejte bříško prstu, nikoli špičku prstu.
• Pri každém zjištění dotyku se ozve pípnutí.
• Zajistěte, aby byly ovládací prvky vždy čisté a suché a aby je nezakrývaly žádné předměty (např. kuchyňské náčiní nebo látka). Dokonce i tenká vrstva vody může znesnadnit ovládání těchto prvků

Používejte pouze nádobí s dnem vhodným pro indukční ohřev. Hledejte symbol indukce na obalu nebo dně nádoby.

- Vhodnost nádobí můžete zkontrolovat provedením zkoušky s magnetem. Přiložte magnet ke dnu hrnce. Jestliže se prítáhne, nádoba je vhodná pro indukční ohřev.

- Pokud nemáte magnet:

1. Do hrnce, který chcete zkontrolovat, nalijte trochu vody.

2. Postupujte podle kroků v části „Začátek vaření“.

3. Jestliže na displeji nebliká symbol a voda se ohřívá, máte vhodný hrnec.

- Nádobí z těchto materiálů není vhodné: čistě nerezová ocel, hliník nebo měd' bez magnetického dna, sklo, dřevo, porcelán, keramika a kamenina.

Velikost hořáku (mm) Minimální velikost nádobí (průměr/mm)

160 120

180 140

210 160

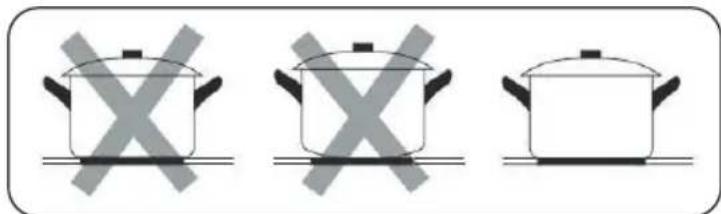

Nepoužívejte nádobí se zubatými okraji nebo křivým dnem.

Ujistěte se, že dno hrnce je hladké, rovně přiléhá ke sklu a má stejnou velikost jako varná zóna. Vždy umistůjte hrnec doprostřed varné zóny.

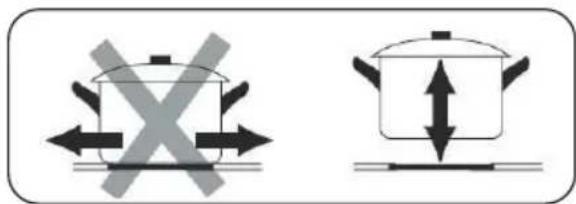

Hrnce ze sklokeramické varné desky vždy zvedejte – neposouvejte je, jinak by mohly poškrábat sklo.

- Používejte hrnce s průměrem feromagnetické plochy (dna) v rozsahu rozměrů uvedených v tabulce níže.

(Tabulka 1)

• Pokud použijete menší hrnce, mohlo by to nepříznivě ovlivnit účinnost.
• Pokud použijete hrnec s menším průměrem, než je uvedeno v tabulce výše, může se stát, že nebude detekován.

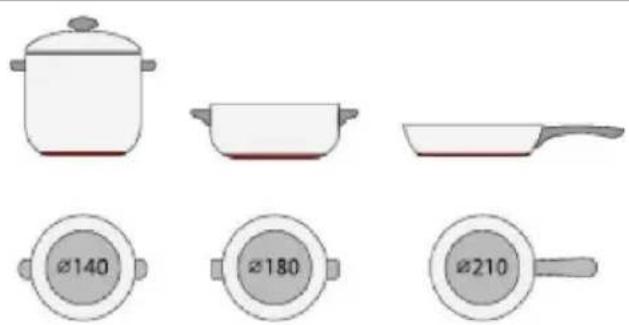

V závislosti na rozměru zóny můžete používat hrnce o různých průměrech, jak je znázorněno níže:

Ø140 Ø180 Ø210

- Pokud feromagnetická část pokrývá pouze část dna hrnce, bude se ohřívat pouze tato část, zbytek se nemusi ohřát na dostatečnou teplotu pro vaření.

- Pokud je feromagnetická část nehomogenní, ale obsahuje jiné materiály, například hliník, mohlo by to ovlivnit ohřívání a detekci hrnce.

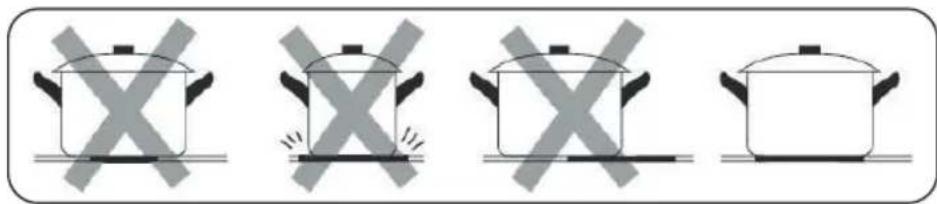

Pokud je dno hrnce podobné jako na obrázcích níže, nemusí dojít k detekci hrnce.

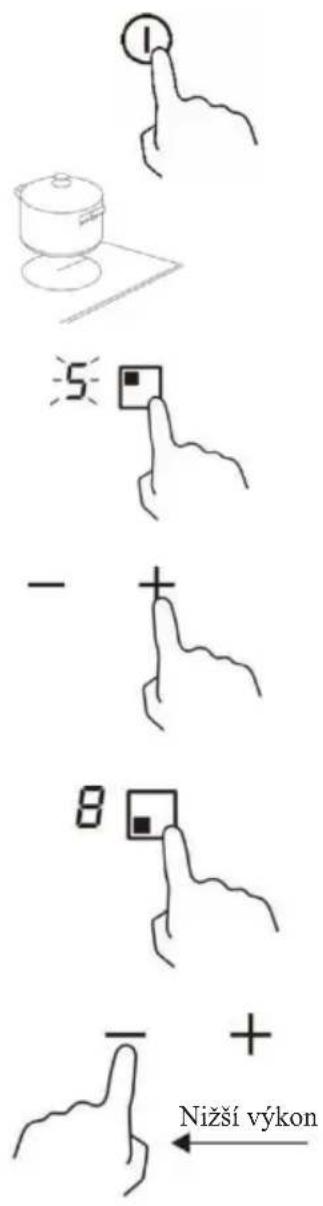

1. Stiskněte tlačítko vypínače ①, všechny ukazatele budou ukazovat symbol „-“.

2. Položte vhodný hrnec do varné zóny, kterou chcete použít. Ujistěte se, že dno hrnce a povrch varné zóny jsou čisté a suché.

3. Dotkněte se ovládacího prvku pro výběr varné zóny a indikátor vedle něj začne blikat

4. Stisknutím tlačítka „-“ nebo „+“ zvolte nastavení ohřevu.

- Pokud během jedné minuty nezvolíte nastavení výkonu, indukční varná deska se automaticky vypne. Budete muset začít krokem 1.

- Nastavení výkonu můžete změnit kdykoli během vaření.

PO DOKONČENÍ VAŘENÍ

1. Stiskněte ovládací prvek varné zóny, kterou chcete vypnout.

2. Vypněte varnou zónu posunutím dolů na „0“”.

Ujistěte se, že na displeji se zobrazuje „0“.

1. Celou varnou desku vypnete tak, že se dotknete vypínače ZAP/VYP.

2. Pozor na horké povrchyPísmeno H ukazuje, která varná zóna je příliš horká na dotek. Zmizi, až se povrch ochladí na bezpečnou teplotu. Může posloužit také jako funkce pro úsporu energie; jestliže chcete ohřát další hrnce, použijte varnou zónu, která je dosud horká.

Volbou až šesti různých rozsahů výkonu lze nastavit maximální stupeň výkonu varné desky. Indukční varné desky se dokážou automaticky omezovat a pracovat s nižším stupněm výkonu, aby se předešlo riziku přetížení.

• Zapněte varnou desku a poté současně stiskněte tlačítka „+“ (časovač) a zámku.
• Ukazatel časovače bude zobrazovat „P5“. což znamená stupeň výkonu 5. Výchozí režim je na 7,2 kW.

Na časovači stiskněte tlačítko +/-. Existuje pět stupňů výkonu od „P1“ do „P5“. Ukazatel časovače bude zobrazovat jeden z nich.

„P1“: maximální výkon je 2,5 kW.
„P2“: maximální výkon je 3,5 kW.
„P3“: maximální výkon je 4,5 kW.
„P4“: maximální výkon je 5,5 kW.
„P5“: maximální výkon je 7,2 kW.

NEBO

POTVRZENÍ A UKONČENÍ FUNKCE ŘÍZENÍ VÝKONU

Pro potvrzení stiskněte současně tlačítko „+“ (časovač) a tlačítko zámku, poté se varná deska vypne.

1. Zvolte zónu s funkcí zesilení výkonu (přední levá zóna).
2. Stiskněte tlačítko „plus“ + , dokud se nezobrazí ukazatel úrovně výkonu „P“.

6 + → P

1. Zvolte zónu s funkcí zesílení výkonu (přední levá zóna).
2. Stisknutím tlačítka „minus“ zrušite funkci zesílení výkonu a vyberete úroveň, kterou chcete nastavit.

Funkce zesílení výkonu může běžet pouze 5 minut, poté se zóna automaticky přepne na úroveň 9.

P

KAPITOLA 11. POUŽÍVÁNÍ FUNKCE PAUZA

1. Stiskněte ovládací prvek Pauza 📄/∥, varné zóny se vypnou. Na všech ukazatelích zón se zobrazí „||“.

1. Ještě jednou stiskněte tlačítko Pauza 📄/⑪, všechny varné zóny se vrátí do původního nastavení.

2. Tato funkce je k dispozici, pokud je zapnutá jedna nebo více varných zón.

3. Pokud režim pauza nezrušíte do 30 minut, indukční varná deska se automaticky vypne.

KAPITOLA 12. ZAMYKÁNÍ OVLÁDACÍCH PRVKŮ

• Ovládací prvky lze zamknout, aby se zabránilo jejich neúmyslnému použití (například dětmi, které náhodou zapnou varné zóny).
• Po zamknutí jsou deaktivovány všechny ovládací prvky kromě vypínače.

Zamknutí ovládacích prvků

Stiskněte tlačítko zámku

na 2 sekundy. Na ukazateli časovače se zobrazí „Lo“.

Odemknutí ovládacích prvků

1. Ujistěte se, že je varná deska zapnutá.
2. Stiskněte a podržte tlačítko zámku
   /na 2 sekundy.
3. Nyní můžete varnou desku začít používat.

Když je varná deska v zamknutém režimu a jsou deaktivovány všechny ovládací prvky kromě vypínače, v nouzi můžete varnou desku vypínačem vždy zapnout, ale následně musíte varnou desku hned odemknout.

KAPITOLA 13. VAROVÁNÍ PŘED ZBYTKOVÝM TEPLEM

Když je varná deska nějakou dobu v provozu, zůstává v ní určité zbytkové teplo. Zobrazi se písmeno „H“, které vás upozorňuje, abyste se od ní drželi dále.

KAPITOLA 14. AUTOMATICKÉ VYPÍNÁNÍ

Bezpečnostním prvkem varné desky je automatické vypnutí. Aktivuje se vždy, když zapomenete vypnout některou varnou zónu. Výchozí doby vypnutí jsou uvedeny v následující tabulce:

Stupeň výkonu	1	2	3	4	5	6	7	8	9
Výchozí doba chodu (v hodinách)	8 8 8	4 4 4 2	2 2

KAPITOLA 15. POUŽÍVÁNÍ ČASOVAČE

Časovač lze používat dvěma způsoby:

• Můžete ho používat jako minutku. V tomto případě časovač po uplynutí nastaveného času nevypne žádnou varnou zónu.
• Můžete ho nastavit tak, aby po uplynutí nastaveného času vypnul jednu nebo více varných zón.
• Časovač můžete nastavit až na 99 minut.

1. Ujistěte se, že varná deska je zapnutá. Ujistěte se, že tlačítko výběru zóny není aktivováno (ukazatel zóny „-“ nebliká).

POZNÁMKA::

Můžete nastavit minutku před nebo po dokončení nastavení výkonu varné zóny.

1. Stiskněte tlačítko časovače, poté se na displeji časovače zobrazí „00“ a tlačítko „0“ začne blikat.

2. Stisknutím tlačítka „-“ nebo „+“ nastavte čas v rozmezí 1 až 99 minut (např. 5).

3. Jedním stisknutím tlačítka „+“ se čas o jednu minutu zvýší, jedním stisknutím tlačítka „-“ se čas o jednu minutu sníží. Když nastavený čas překročí 99 minut, automaticky se vrátí na „00“, pokud současně stisknete tlačítka „-“ a „+“, na ukazateli se zobrazí „00“.
4. Odpočítávání se spustí ihned po nastavení času. Na displeji se zobrazí zbývající čas.
5. Po uplynutí nastaveného času se bude 30 sekund ozývat pípání a na displeji časovače se zobrazí symbol „--“.

0-0 - + → 05

ZRUŠENÍ ČASOVAČE

Po opětovném nastavení času stiskněte a podržte tlačítko časovače na 5 sekund, čímž se časovač zruší a ukazatel se vrátí na hodnotu „00“.

POUŽÍVÁNÍ ČASOVAČE K VYPNUTÍ JEDNÉ NEBO VÍCE VARNÝCH ZÓN

1. Dotkněte se ovladače výběru topné zóny, pro kterou chcete nastavit časovač.
2. Stiskněte tlačitko časovače, na displeji časovače se zobraží „00“ a ukazatel „0“ začne blikat.
3. Stisknutím tlačítka „-“ nebo „+“ nastavte čas v rozmezí 1 až 99 minut (např. 5).

6 0:00

- + ⇒ 05 ✓

1. Jedním stisknutím tlačítka „+“ se čas o jednu minutu zvýší, jedním stisknutím tlačítka „-“ se čas o jednu minutu sníží. Když nastavený čas překročí 99 minut, automaticky se vrátí na „00“, pokud současně stisknete tlačítka „-“ a „+“, na ukazateli se zobrazí „00“.

2. Odpočítávání se spustí ihned po nastavení času. Na displeji se zobrazí zbývající čas.

POZNÁMKA::

V pravém dolním rohu ukazatele úrovně výkonu se objeví červená tečka, která označuje vybranou zónu.

1. Po uplynutí nastaveného času se odpovídající varná zóna automaticky vypne.

POZNÁMKA:

Ostatní varné zóny budou nadále v provozu, pokud byly dříve zapnuty.

POKUD JE ČASOVAČ NASTAVEN PRO VÍCE ZÓN:

1. Když nastavíte časovač pro několik varných zón, budou svítit červené tečky příslušných varných zón. Na displeji časovače se údaj zobrazuje v minutách. Tečka odpovídající zóny bliká.

15 ✓ → 3. □ 6. □

(nastaven na 15 minut)

(nastaven na 45 minut)

1. Jakmile se dokončí odpočet časovače, odpovídající zóna se vypne. Potom se bude zobrazovat nový čas v minutách a bude blikat tečka odpovídající zóny.

30 ② → 6_ * □

POZNÁMKA:

Dotkněte se ovládacího prvku pro výběr varné zóny a na ukazateli časovače se zobrazí odpovídající čas.

Bud'te opatrní při smažení, protože olej a tuk se velmi rychle zahřívají, zejména pokud používáte funkci zesílení výkonu. Při extrémně vysokých teplotách se olej a tuk samovolně vznítí, což představuje vážné riziko požáru.

Tipy pro vaření

• Jakmile se jídlo začne vařit, snižte výkon.
• Použití pokličky zkrátí délku vaření a šetří energii, protože zadržuje teplo.
• Minimalizujte množství tekutiny nebo tuku, abyste zkrátili délku vaření.
• Začněte vařit s nastavením na vysoký stupeň a až se pokrm prohřeje, snižte nastavení.

Mírné vaření, vaření rýže

K mírnému vaření dochází pod bodem varu, při teplotě kolem 85 °C, kdy bubliny jen příležitostně stoupají na povrch vařící tekutiny. Je klíčem k lahodným polévkám a jemnému dušenému masu, protože se chutě rozvinou bez prévaření pokrmu. Omáčky z vajec a mouky také doporučujeme vařit pod bodem varu.
- Některé úkony, včetně vaření rýže absorpční metodou, mohou vyžadovat nastavení vyšší než nejnižší nastavení pro řádné uvaření pokrmu v doporučeném čase

Pečený steak

Jak připravit šťavnaté chutné steaky:

1. Před vařením nechte maso stát asi 20 minut při pokojové teplotě.
2. Rozehřejte silnou pánev.
3. Obě strany steaku potřete olejem. Malé množství oleje nakapejte do rozpálené pánve a poté maso položte na rozpálenou pánev.
4. Během vaření otočte steak pouze jednou. Přesná doba vaření bude záviset na tloušťce steaku a na tom, jak ho chcete připravit. Steak se může z každé strany smažit od 2 do 8 minut. Stlačením steaku zjistíte, jak je propečený – čím je pevnější, tím je propečenější.
5. Nechte steak několik minut odležet na teplém talíři, aby před podáváním změkl.

Restování

1. Vezměte si velkou pánev nebo pánev wok s plochým dnem vhodnou na sklokeramickou desku.
2. Připravte si všechny ingredience a vybavení. Restování by mělo být rychlé. Pokud vaříte velké množství, vařte jídlo v několika menších dávkách.
3. Pánev krátce předehřejte a přidejte dvě polévkové lžíce oleje.
4. Nejprve uvařte maso, odložte ho stranou a udržujte v teple.
5. Orestujte zeleninu. Když je horká, ale stále krupavá, nastavte varnou zónu na nižší výkon, vraťte maso na pánev a přidejte omáčku.
6. Jemně promíchejte ingredience a ujistěte se, že jsou prohřáté.
7. Okamžitě podávejte.

KAPITOLA 17. NASTAVENÍ TEPLOTY

Nastavení teploty Vhodnost
1 - 2	jemné ohřívání pro malé množství potravinrozpouštění čokolády, másla a potravin, které serychle připalujímírné vařenípomalé ohřívání
3 - 4	ohřevrychlé vařenívaření rýže
5 - 6 • lívance
7 - 8	smaženívaření těstovin
9	restovánírychlé smaženípřivádění polévky do varuvroucí voda

KAPITOLA 18. ČIŠTĚNÍ A ÚDRŽBA

Co? Jak? Důležité!
Každodenní znečištění skla (otisky prstů, stopy, skvrny způsobené potravinami nebo jiné než cukrové skvrny na skle)	1. Vypněte napájení varné desky.2. Nancste čistič varné desky, dokud je sklo ještě teplé (ale ne horké!)3. Opláchněte a otřete do sucha čistým hadříkem nebo papírovou utěrkou.4. Zapněte napájení varné desky.	Pokud je napájení varné desky vypnuté, nezobrazí se žádná indikace „horkého povrchu“, ale varná zóna může být stále horká! Bud’te extrémně opatrní.Drsné drátěnky, některé nylonové drátěnky a drsné/abrazivní čisticí prostředky mohou poškrábat sklo. Vždy si přečtěte štítek a zkontrolujte, zda je čisticí prostředek nebo drátěnka vhodná.Nikdy nenechávejte na varné desce zbytky po čištění: sklo se může zašpinit.
Převařování, tavení a horké cukrové skvrny na skle	Okamžitě je odstraňte pomocí špachtle, stěrky nebo škrabky vhodné pro sklokeramické varné desky, ale pozor na horké povrchy varných zón:1. Vypněte napájení varné desky u zdi.2. Držte čepel nebo nádobí pod úhlem 30° a oškrábejte znečištění nebo rozlití na chladnou oblast varné desky.3. Vyčistěte znečištění nebo skvrnu hadříkem na nádobí nebo papírovou utěrkou.4. Postupujte podle výše uvedených kroků 2 až 4 pro „Každodenní znečištění skla“.	Co nejdříve odstraňte skvrny způsobené roztavením, sladkými potravinami nebo přetečením. Pokud se nechají na skle vychladnout, může být obtížné je ze skleněného povrchu odstranit nebo můžete sklo dokonce trvale poškodit.Nebezpečí pořezání: při zasunutí bezpečnostního krytu je čepel v škrabce ostrá jako břitva. Používejte ji s mimořádnou opatrností a vždy ji skladujte bezpečně a mimo dosah dčtí.
Přetečení na dotykových ovladačích	1. Vypněte napájení varné desky.2. Skvrnu namočte3. Otřete oblast dotykového ovládání čistou vlhkou houbou nebo hadříkem.4. Plochu otřete zcela do sucha papírovou utěrkou.5. Zapněte napájení varné desky.	Varná deska může pípat a sama se vypnout a dotykové ovladače nemusí fungovat, když je na nich tekutina. Před opětovným zapnutím varné desky se ujistěte, že je dotyková ovládací plocha suchá.

KAPITOLA 19. TIPY A TRIKY

Problém Možná příčina Co dělat
Varná deska se nezapíná.	Není proud.	Ujistěte se, že je varná deska připojena k napájení a že je zapnutá.Zkontrolujte, zda u vás doma nebo v okolí nedochází k výpadku proudu.Pokud jste vše kontrolovalí a problém přetrvává, zavolejte kvalifikovaného technika.
Dotykové ovladače nereagují.	Ovládání je zamčené.	Odemkněte ovládání. Pokyny naleznete v části „Používání sklokeramické varné desky“.
Ovládání dotykových ovladačů je obtížné.	Na ovládacích prvcích se může nacházet lehká vrstva vody nebo při dotyku ovládacích prvků používáte špičku prstu.	Ujistěte se, že je oblast dotykového ovládání suchá, a že při dotyku s ovládacími prvky používáte bříško prstu.
Sklo je poškrábané.	Hrubě opracované nádobí.Používáte nevhodné abrazivní drátěnký nebo čisticí prostředky.	Používejte nádobí s rovnými a hladkými dny. Viz „Výběr vhodného nádobí“.Viz „Čištění a údržba“.
Některé pánve vydávají praskavé nebo cvakavé zvuky.	To může být způsobeno konstrukcí vašeho nádobí (vrstvy různých kovů vibrují různě).	To je u kuchyňského nádobí normální a neznamená to závadu.
Indukční varná deska vydává tlumený hučivý zvuk při použití s vysokým nastavením teploty.	To je způsobeno technologii indukčního vaření.	To je normální, ale hluk by se měl ztišit nebo zcela zmizet, když snížite nastavení tepla.
Z ventilátoru indukční varné desky vychází hluk.	V indukční varné desce je zabudován chladicí ventilátor, který zabraňuje přehřátí elektroniky. Ten může pokračovat v chodu i po vypnutí indukční varné desky.	To je normální a nevyžaduje to žádnou akci.Nevypínejte napájení indukční varné desky na stěně, když je ventilátor v chodu.
Nádoby se neohřívají a neobjevují se na displeji.	Indukční varná deska nemůže detekovat pánev, protože není vhodná pro indukční vaření.Indukční varná deska nemůže pánev detekovat, protože je příliš malá pro varnou zónu nebo na ní není správně vycentrovaná.	Používejte nádobí vhodné pro indukční vaření. Viz oddíl „Výběr správného nádobí“.Vycentrujte nádobu a ujistěte se, že její základna odpovídá velikosti varné zóny.
Indukční varná deska nebo varná zóna se neočekávaně vypnuly, ozve se tón a zobrazí se chybový kód (obvykle střídavě s jednou nebo dvěma číslicemi na displeji časovače vaření).	Technická závada.	Poznamenejte si písmena a čísla chyby, vypněte napájení indukční varné desky u zdi a kontaktujte kvalifikovaného technika.

KAPITOLA 20. ZOBRAZOVÁNÍ ZÁVAD A KONTROLA

Pokud se objeví abnormalita, indukční varná deska automaticky přejde do ochranného stavu a zobrazí odpovídající ochranné kódy:

Problém Možná příčina Co dělat
E4/E5 Porucha snímače teploty. Obrat’te se na dodavatele..
E7/E8 Závada snímače teploty IGBT. Obrat’te se na dodavatele.
E2/E3 Abnormální napájecí napětí.		Zkontrolujte, zda má napájení normální parametry. Zapněte spotřebič, až bude napájení opět normální.
E6/E9	Špatné tepelné záření indukční varné desky	Po vychladnutí indukční varné desky ji znovu spust’te.

Výše jsou popsány způsoby zjišt'ování a kontrol běžných závad. Nerozebírejte spotřebič vlastními silami, abyste předešli jakémukoli nebezpeči a poškození indukční varné desky.

KAPITOLA 21. TECHNICKÁ SPECIFIKACE

Indukční varná deska KIH 6426-4B
Varné zóny	4 zóny
Napájecí napětí	220-240 V~, 50-60 Hz
Instalovaný elektrický výkon	7200 W
Velikost výrobku DxŠxV (mm)	590×520×58
Rozměry pro vestavění AxB (mm)	560×490

Hmotnost a rozměry jsou přibližné. Protože se neustále snažíme zlepšovat naše produkty, můžeme změnit specifikace a design bez předchozího upozornění.

KAPITOLA 22. INSTALACE

VÝBĚR INSTALAČNÍHO ZAŘÍZENÍ

• Vystřihněte pracovní plochu podle velikostí uvedených na výkresu.
- Pro účely instalace a použití musí být kolem otvoru zachován minimální prostor 50 mm.
- Ujistěte se, že tloušťka pracovní plochy je alespoň 30 mm. Zvolte žáruvzdorný materiál pracovní plochy, abyste zabránili větší deformaci způsobené tepelným zářením z varné desky. Jak je znázorněno níže:

VAROVÁNÍ:

Pracovní deska musí být vyrobena z impregnovaného dřeva nebo jiného izolačního materiálu.

L W H D' X B X A X x x seal=pieczęć SEAL

L (mm) H	(mm) W (mm)	D (mm) A	(mm) B (mm)	X (mm)
590 520	58 54 560 490					50 mini

Za všech okolností se ujistěte, že je varná deska dobře odvětrávaná a že vstup a výstup vzduchu nejsou zablokované. Ujistěte se, že je varná deska v dobrém stavu. Jak je znázorněno níže

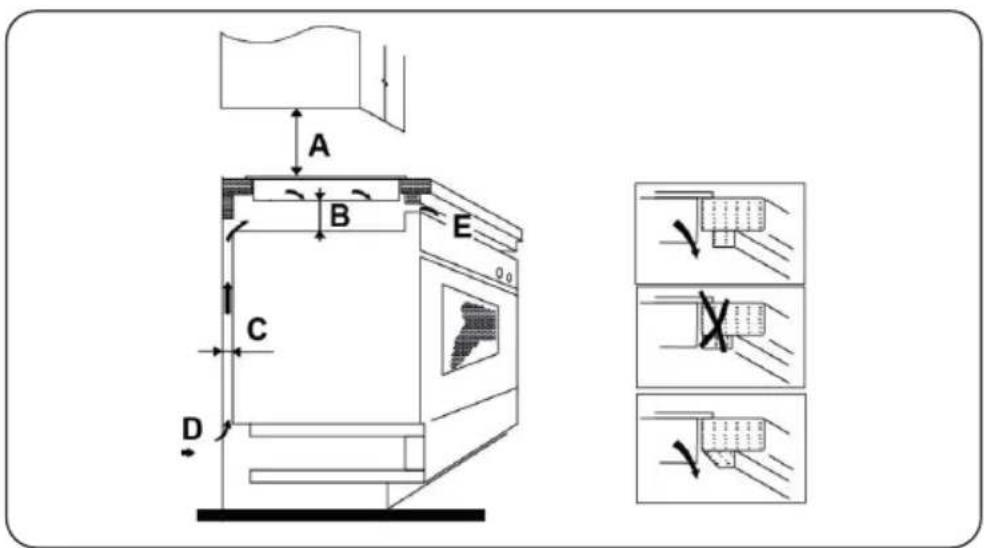

POZNÁMKA:

Bezpečná vzdálenost mezi varnou deskou a skříní nad varnou deskou by měla být nejméně 760 mm.

A B E C D Q 0

• Pracovní plocha je čtvercová a rovná a žádné konstrukční prvky nezasahují do prostorových požadavků.
• Pracovní plocha je vyrobena z tepelně odolného materiálu.
• Je-li varná deska nainstalována nad troubou, má trouba vestavěný chladící ventilátor.
• Instalace splňuje všechny požadavky na vůli a příslušné normy a předpisy.
• Do trvalé elektroinstalace je zabudován vhodný izolační spínač zajišťující úplné odpojení od síťového napájení, který je namontován a umístěn tak, aby vyhovoval místním pravidlům a předpisům pro elektroinstalace.
• Izolační spínač musí být schváleného typu a musí zajišťovat oddělení kontaktu vzduchové mezery 3 mm ve všech pólech (nebo ve všech aktivních [fázových] vodičích, pokud místní elektroinstalační předpisy umožňují tuto změnu požadavků).
• Izolační spínač je po instalaci varné desky zákazníkovi snadno přístupný.
  • V případě pochybností o instalaci se obraťte na místní stavební úřady a právní předpisy.
  • Pro povrchy stěn obklopující varnou desku používejte tepelně odolné a snadno čistitelné povrchové úpravy (jako jsou keramické dlaždice).

PO INSTALACI VARNÉ DESKY SE UJISTĚTE, ŽE:

• Napájecí kabel není přístupný přes dvířka skříně nebo zásuvky.
• Je zajištěno dostatečné proudění vzduchu z vnější strany skříně k základně varné desky.
• Pokud je varná deska nainstalována nad zásuvkou nebo skříní, je pod základnou varné desky nainstalována tepelná ochranná bariéra.
• Izolační spínač je snadno přístupný zákazníkovi.

PŘED UMÍSTĚNÍM UPEVŇOVACÍCH DRŽÁKŮ

Jednotku umístěte na stabilní, hladký povrch (použijte obal). Na ovládací prvky vyčnívající z varné desky nepoužívejte sílu.

• Jednotku umístěte na stabilní, hladký povrch (použijte obal). Na ovládací prvky vyčnívající z varné desky nepoužívejte sílu.
• Po instalaci připevněte varnou desku na pracovní plochu pomocí čtyř držáků na spodní straně varné desky (viz obrázek).
• Nastavte polohu držáku tak, aby vyhovovala tloušt'ce pracovní desky.

Varná deska Pracovní deska Držák

Varná deska Držák Pracovní deska

• Varnou desku musí instalovat kvalifikovaný personál nebo technici. Máme odborníky k vašim službám. Nikdy neprovádějte operaci sami.
• Varná deska nesmí být namontována na chladicí zařízení, myčku nádobí nebo sušičku.
• Je třeba zajistit bezproblémové vyzařování tepla varné desky a zvýšit tak její spolehlivost.
• Stěna a indukční varná zóna nad pracovní deskou musí odolávat teplu.
• Aby nedošlo k poškození, musí být sendvičová vrstva a lepidlo odolné vůči teplu.
• Nepoužívejte parní čistič.
  • Tuto sklokeramickou desku lze připojit pouze ke zdroji s impedancí systému nejvýše 0,427 ohmu. V případě potřeby si vyžádejte informace o impedanci systému od svého dodavatele.

PŘIPOJENÍ VARNÉ DESKY K SÍŤOVÉMU NAPÁJENÍ

Zásuvka musí být připojena k jednopólovému jističi v souladu s příslušnou normou.

Způsob připojení je znázorněn na obrázku níže.

• Pokud je kabel poškozený nebo je nutné ho vyměnit, musí to provést technik poprodejního servisu s použitím vhodných nástrojů, aby se předešlo jakýmkoli nehodám.
• Pokud se spotřebič připojuje přímo k sít'ovému napájení, je nutné nainstalovat vícepólový jistič s minimální vzdáleností kontaktů 3 mm.
• Instalační technik musí zajistit, aby bylo vytvořeno správné elektrické spojení a aby vyhovovalo bezpečnostním předpisům.
• Kabel nesmí být ohnutý ani stlačený.
• Kabel se musí pravidelně kontrolovat a jeho výměnu smí provádět pouze osoba s náležitou kvalifikací.

LIKVIDACE: Nevyhazujte tento výrobek jako netříděný komunální odpad. Sběr těchto odpadů pro zvláštní úpravu je nutný odděleně.

Tento spotřebič je označen v souladu s evropskou směrnici č. 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ).

Zajištěním správné likvidace tohoto spotřebiče pomůžete zabránit jakémukoli možnému poškození životního prostředí a lidského zdraví, které by mohlo být jinak způsobeno, pokud by byl spotřebič zlikvidován nesprávným způsobem.

Symbol na výrobku označuje, že tento výrobek nelze likvidovat jako domácí odpad. Odvezte ho na sběrné místo pro recyklaci elektrického a elektronického zboží.

Tento spotřebič vyžaduje specializovanou likvidaci odpadu. Další informace o manipulaci, novém využití a recyklaci tohoto výrobku získáte na místním obecním úřadě, u služby pro sběr domovního odpadu nebo v prodejně, kde jste výrobek zakoupili. Další informace o manipulaci, novém využití a recyklaci tohoto výrobku získáte na místním obecním úřadě, u služby pro sběr domovního odpadu nebo v prodejně, kde jste výrobek zakoupili.

KAPITOLA 23. LIKVIDACE OPOTŘEBOVANÝCH ZAŘÍZENÍ

Toto zařízení bylo navrženo a vyrobeno z vysoce jakostních materiálů a komponent, které jsou vhodné k opakovanému využití.

Symbol přeškrtnuté popelnice umístěný na výrobku (obr. A) znamená, že výrobek musí být před odevzdáním do sběrny roztříděn v souladu s ustanoveními Směrnice Evropského parlamentu a Rady 2012/19/EU. Pokud je na výrobku umístěn symbol přeškrtnuté popelnice (obr. B), znamená to, že výrobek obsahuje baterie, které musí být před odevzdáním do sběrny vyjmuty v souladu s ustanovením Směrnice Evropského parlamentu a Rady 2006/66/ES. Taková značka informuje, že elektrická a elektronická zařízení i baterie (pokud jsou použity) nemohou být po použití zlikvidovány společně s jinými odpady pocházejicími z domácností.

Uživatel je povinen předat spotřebované zařízení a baterie (pokud jsou použity) do sběrem použitého elektrického a elektronického odpadu a baterií (pokud se vyskytují). Sběrny takových odpadů, včetně sběren opotřebovaného zařízení, provozovatelé zpracujících provozů, distributoři (obchody), provozovatelé sběren tříděných komunálních odpadů (obecní jednotky) a jiné jednotky stanovené v zákonech tvoří příslušný systém umožňující odevzdání takového zařízení.

Správná likvidace spotřebovaného zařízení a baterií (v případě použití) zabrání škodlivému působení na zdraví a životní prostředí vlivem obsahu nebezpečných látek a nesprávného skladování a zpracování takového spotřebiče. Domácnosti hrají důležitou roli při přispívání k opětovnému použití a využití, včetně recyklace spotřebovaného zařízení a v této fázi se formují základy, které mají vliv na zachování spolčených hodnot, jakým je čisté životní prostředí. Domácnosti jsou také jedním z větších uživatelů drobného zařízení a rozumné zacházení s nimi má v této fázi vliv na získávání druhotných surovin.

V případě nevhodné likvidace tohoto zařízení mohou být uloženy pokuty v souladu s lokální legislativou. Pokud má zařízení zámek, je nutné ho pro zachování bezpečnosti všech osob, které mohou mit kontakt se zařízením, demontovat.

Některé ledničky a mrazničky mají izolační materiál a chladicí médium z CFC. Proto je nutné zachovat zvláštní opatrnost, aby nedošlo ke znečištění životního prostředí, když budete svou starou ledničku likvidovat.

obr. A

obr. B

KERNAU
