Typ výrobku	Indukční varná deska
Značka	Kernau
Model	KIH 6416-4B
Rozměry výřezu (Š x H)	56 cm x 49 cm (s tolerancí +0.4 cm)
Napájení	220-240 V 1N~ nebo 380-415 V 3N~
Maximální příkon	7.4 kW (nastavitelný až na 2.5 kW)
Počet varných zón	5 (4 nezávislé + 1 flexibilní zóna)
Flexibilní zóna	Lze použít jako jednu velkou zónu (250 mm nebo 280 mm) nebo dvě nezávislé zóny
Typ ovládání	Dotykové posuvné ovládání s LED displejem
Časovač	Až 99 minut, lze použít jako minutku nebo k vypnutí zón
Funkce Boost	Zvyšuje výkon na maximum až na 5 minut
Zámek tlačítek	Ano, pro zabránění nechtěnému použití
Automatické vypnutí	Po 2 až 8 hodinách v závislosti na úrovni výkonu
Bezpečnostní funkce	Detekce nádobí, ochrana proti přehřátí, indikátor zbytkového tepla, dětská pojistka
Způsob čištění	Použijte speciální čistič na keramické sklo a škrabku na zbytky; před čištěním odpojte napájení
Likvidace	Nevyhazujte do směsného odpadu; odneste na sběrné místo WEEE

Často kladené otázky - KIH 6416-4B Kernau

Jak mohu zkontrolovat, zda je mé nádobí vhodné pro indukční vaření?

Proveďte test magnetem: pokud magnet pevně přilne ke dnu nádoby, je vhodné. Alternativně položte nádobí na varnou desku; pokud displej místo 'U' zobrazí úroveň výkonu, je kompatibilní. Nepoužívejte skleněné, hliníkové, měděné nebo keramické nádobí bez magnetického dna.

Co znamená chybový kód 'U' na displeji?

Kód 'U' indikuje, že na varné zóně není detekováno žádné nádobí nebo je nádobí nevhodné. Ujistěte se, že jste umístili feromagnetické nádobí s rovným dnem odpovídající velikosti zóny. Pokud problém přetrvává, zkontrolujte obvod detekce nádobí.

Jak používat flexibilní zónu jako jednu velkou varnou zónu?

Umístěte nádobí o průměru 250 mm nebo 280 mm (nebo čtvercové/oválné nádobí podobné velikosti) na flexibilní zónu. Poté vyberte ovládání flexibilní zóny a nastavte požadovaný výkon. Varná deska automaticky spojí cívky.

Jak mohu uzamknout ovládání, aby nedošlo k nechtěné obsluze?

Dotkněte se ovladače zámku tlačítek. Na displeji časovače se zobrazí 'Lo'. Při uzamčení jsou všechny ovladače kromě tlačítka ON/OFF deaktivovány. Pro odemčení stiskněte a podržte ovladač zámku tlačítek na několik sekund.

Je bezpečné používat indukční varnou desku, pokud mám kardiostimulátor?

Pokud máte kardiostimulátor, poraďte se před použitím indukční varné desky se svým lékařem. Elektromagnetické pole může interferovat s některými kardiostimulátory. Dodržujte bezpečnou vzdálenost.

Co dělat, když je keramická skleněná plocha prasklá?

Okamžitě vypněte spotřebič a odpojte jej od napájení, abyste předešli úrazu elektrickým proudem. Nepoužívejte varnou desku, dokud sklo nevymění kvalifikovaný technik.

Jak vyčistit odolné připálené zbytky z varné desky?

Použijte speciální škrabku na keramické sklo k odstranění připálených potravin nebo rozteklého plastu/hliníku. K odstranění vodního kamene použijte bílý ocet. Vždy čistěte až po vychladnutí varné desky a použijte speciální čistič na keramické sklo.

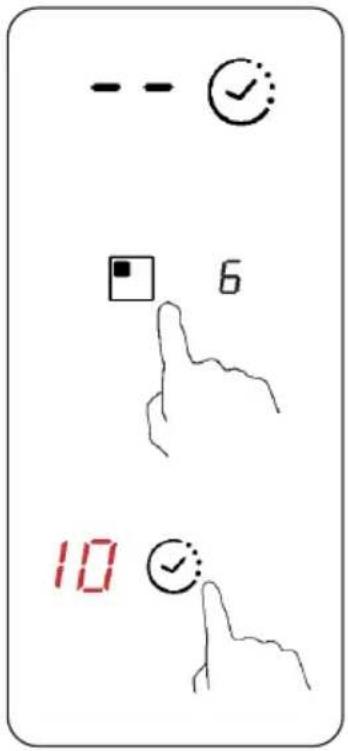

Jak nastavit časovač pro vypnutí konkrétní varné zóny?

Dotkněte se ovladače výběru zóny pro zónu, kterou chcete nastavit. Poté se dotkněte ovladače časovače; zobrazí se '10'. Pomocí posuvníku nastavte minuty (např. 15 pro 15 minut). Znovu se dotkněte časovače pro nastavení desítek, poté posuňte. Časovač bude odpočítávat a po dosažení nuly zónu vypne.

Co je funkce Boost a jak ji používám?

Boost dočasně zvýší výkon varné zóny na maximum až na 5 minut, ideální pro rychlé zahřátí. Pro aktivaci vyberte zónu a dotkněte se ovladače Boost (ⓑ). Na displeji se zobrazí 'P'. Zrušte opětovným dotykem Boost.

Jak zlikvidovat indukční varnou desku na konci její životnosti?

Nevyhazujte ji do směsného odpadu. Odneste ji na určené sběrné místo pro odpad z elektrických a elektronických zařízení (WEEE) podle směrnice 2012/19/ES. Informujte se o nejbližším zařízení na obecním úřadě.

NÁVOD K OBSLUZE KIH 6416-4B Kernau

Děkujeme, že jste si vybrali tento výrobek.

Tento návod k použití obsahuje důležité bezpečnostní informace a pokyny pro provoz a údržbu vašeho spotřebiče.

Prosím přečtěte si pozorně tento návod k použití před použitím přístroje a uchovejte ho pro budoucí použití.

Ikona Titulek Popis
	VAROVÁNÍ	Nebezpečí vážného zranění nebo smrti
	NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM	Nebezpečné napětí
	POŽÁR	Riziko požáru / hořlavých materiálů
	POZOR	Nebezpečí úrazu nebo hmotné škody
	DŮLEŽITÁ POZNÁMKA	Informace o správném provozu systému
	Viz návod k použití
	Horký povrch

OBSAH

KAPITOLA 1. Bezpečnostní upozornění a údržba....60

KAPITOLA 2. Představení výrobku....62

KAPITOLA 3. Pracovní princip....62

KAPITOLA 4. Bezpečnost ....63

KAPITOLA 5. Instalace ....64

KAPITOLA 6. Schéma indukční varné desky:....67

KAPITOLA 7. Provoz spotřebiče....68

KAPITOLA 8. Výběr správné nádoby....68

KAPITOLA 9. Flexibilní Oblastr ......71

KAPITOLA 10. Čistota a údržba....79

KAPITOLA 11. Zobrazení závad a kontrol....79

KAPITOLA 12. Služba péče o zákazníky....82

KAPITOLA 13. Likvidace opotřebovaných zařízení....84

KAPITOLA 1. BEZPEČNOSTNÍ UPOZORNĚNÍ A ÚDRŽBA

VAROVÁNÍ:

Spotřebič a jeho přístupné části se během používání zahřívají na vysokou teplotu. Dávejte pozor, abyste se nedotkli topných článků.

• Děti do 8 let věku musejí být mimo dosah spotřebiče, pokud nejsou pod neustálým dohledem.
• Tento spotřebič smějí používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem osoby odpovědné za jejich bezpečnost, případně byly poučeny o bezpečném používání spotřebiče a rozumějí možným nebezpečím.

- Děti si se spotřebičem nesmějí hrát.

- Děti nesmějí bez dozoru dospělých spotřebič čistit, ani provádět činnosti údržby.

VAROVÁNÍ:

Vaření bez dozoru na varné desce s tukem nebo olejem může být nebezpečné a způsobit požár.

- Nikdy se nepokoušejte uhasit požár vodou; vypněte spotřebič, a potom zakryjte plamen např. pokličkou nebo protipožární dekou.

VAROVÁNÍ:

Nebezpečí požáru: na varném povrchu nic neskladujte.

VAROVÁNÍ:

Pokud je povrch prasklý, spotřebič vypněte, aby nedošlo k úrazu elektrickým proudem.

• K čištění spotřebiče nepoužívejte parní čistič.
• Na povrch varné desky nepokládejte žádné kovové předměty, jako jsou nože, vidličky, lžíce nebo pokličky rendlíků, protože by se mohly zahřát na velmi vysokou teplotu. Vše, co se rozlije, by mělo být z víka odstraněno před otevřením.
• Povrch varné desky musí umožňovat ochlazení před zavřením víka.
• Po použití prvek varné desky vypněte příslušným ovládáním. Nespoléhejte se na detektor nádobí.

- Tento spotřebič není určen k používání pomocí externího časovače nebo samostatného dálkového ovládání.

- Prostředky pro odpojení musejí být zabudovány do pevných vodičů v souladu s pravidly elektroinstalace.

- Pokyny uvádějí typ kabelu, který se má používat, s přihlédnutím k teplotě zadního povrchu spotřebiče.

- Pokud je napájecí kabel poškozen, musí být vyměněn výrobcem, jeho servisním technikem nebo podobně kvalifikovanou osobou, aby se zabránilo nebezpečí.

POZOR:

Aby nedošlo k nebezpečí v důsledku neúmyslného vynulování tepelného vypnutí, nesmí být toto zařízení napájeno prostřednictvím externího spínacího zařízení, jako je například časovač nebo nesmí být připojeno do okruhu, který se pravidelně zapíná a vypíná.

VAROVÁNÍ:

Používejte pouze víka pro varné desky navržená výrobcem varného spotřebiče nebo označená výrobcem spotřebiče v návodu k použití jako vhodná, nebo víka pro varné desky zabudovaná do spotřebiče. Použití nevhodných ochranných vík může způsobit nehody.

– Vždy používejte odpovídající nádobí.

– Nádobu vždy umístěte do středu jednotky, na které vaříte.

– Nic nepokládejte na ovládací panel.

– Povrch varné desky musí umožňovat ochlazení před zavřením víka.

POZOR:

Vaření musí probíhat pod dohledem. Na krátký proces vaření je nutné dohlížet neustále.

Vážená zákaznice, vážený zákazníku,

Děkujeme vám za zakoupení indukční varné desky CANDY. Doufáme, že vám bude dobře sloužit spoustu let.

Přečtěte si prosím pečlivě tento návod ještě před použitím varné desky a uschovejte ho na bezpečném místě pro budoucí použití

KAPITOLA 2. PŘEDSTAVENÍ VÝROBKU

Indukční varná deska umožňuje všechny druhy vaření prostřednictvím svých elektromagnetických varných zón a svého mikropočítačového ovládání a multifunkcí, což z ní činí ideální volbu pro dnešní rodinu. Indukční varná deska CANDY je vyrobena ze speciálních dovážených materiálů, je vysoce uživatelsky přívětivá, odolná a bezpečná.

KAPITOLA 3. PRACOVNÍ PRINCIP

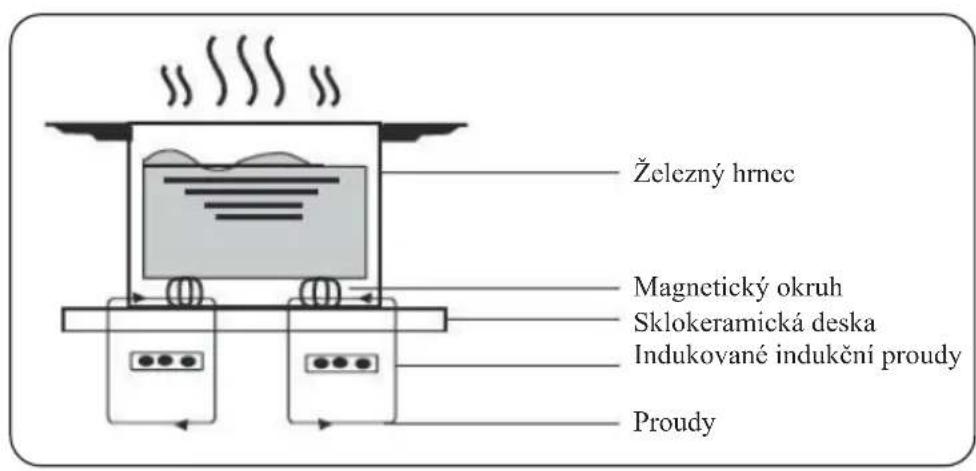

Indukční varná deska obsahuje cívku, varnou desku vyrobenou z feromagnetického materiálu a ovládání.

Elektrický proud generuje přes cívku silné magnetické pole. Tím vzniká velké množství vírů, kterénásledně generují teplo, které je poté přenášeno přes varnou zónu do varné nádoby.

KAPITOLA 4. BEZPEČNOST

Tato varná deska byla speciálně navržena pro domácí použití.

V rámci neustálé snahy o vylepšení našich výrobků si CANDY vyhrazuje právo kdykoli změnit jakýkoli technický, programový nebo estetický aspekt spotřebiče.

- Ochrana proti přehřátí

Snímač sleduje teplotu ve varných zónách.

Když teplota překročí bezpečnou úroveň, varná zóna se automaticky vypne.

- Detekce malých nemagnetických předmětů

Pokud byla na varné desce ponechána nádoba o průměru menším než 80 mm nebo nějaký jiný malý předmět (např. nůž, vidlička, klíč) nebo byla na varné desce ponechána nemagnetická nádoba (např. hliníková), zazní po dobu přibližně jedné minuty bzučák a poté se varná deska automaticky přepne do pohotovostního režimu.

• Varování před zbytkovým teplem

Pokud varná deska po určitou dobu funguje, vytvoří se zbytkové teplo. Objeví se písmeno „H“, které vás varuje, že se máte držet od ní dál.

• Automatické vypnutí

Dalším bezpečnostním prvkem indukční varné desky je automatické vypnutí. K tomu dojde vždy, když zapomenete vypnout varnou zónu.

Výchozí časy vypnutí jsou uvedeny v následující tabulce:

Stupeň výkonu	Zóna ohřevu se automaticky vypne po
1~3 8 hodiny
4~6 4 hodiny
7~9 2 hodiny

Jakmile se nádoba z varné zóny odstraní, ohřev se okamžitě zastaví a po zaznění bzučáku, které trvá jednu minutu, se sama vypne.

VAROVÁNÍ:

Osoby s kardiostimulátorem by se měly před použitím indukční varné desky poradit s lékařem.

KAPITOLA 5. INSTALACE

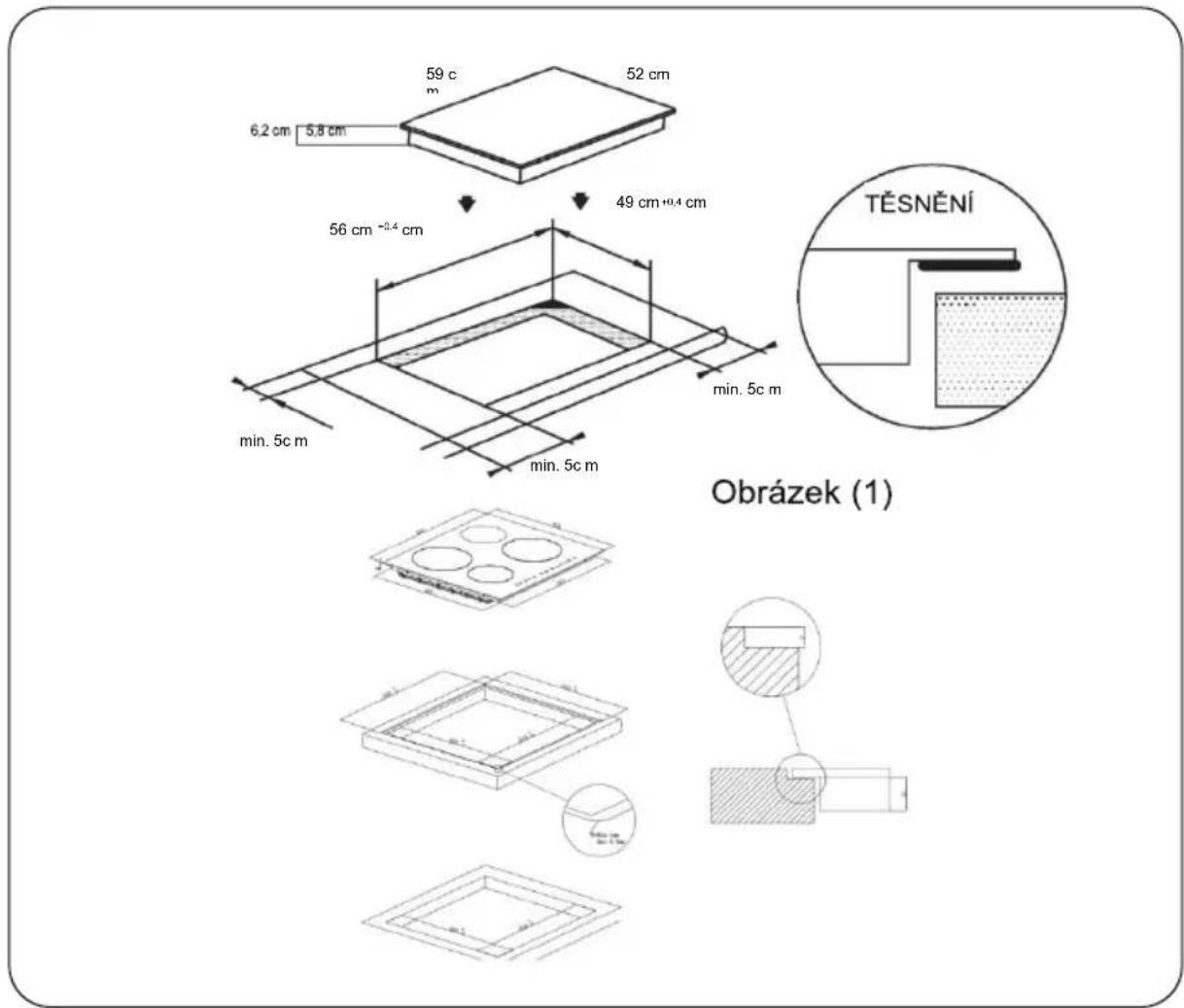

1. Vyřízněte otvor do pracovní desky o rozměrech, které jsou znázorněny na následujícím schématu. Kolem otvoru musí zůstat místo minimálně 50 mm. Pracovní deska by měla mít tloušt'ku nejméně 30 mm a měla by být vyrobena z materiálu, který je odolný vůči vysokým teplotám. Jak je znázorněno na obrázku (1)

Instalace Flush: Možné pouze v případě, že trouba není instalována pod kuchyňskou linkou.

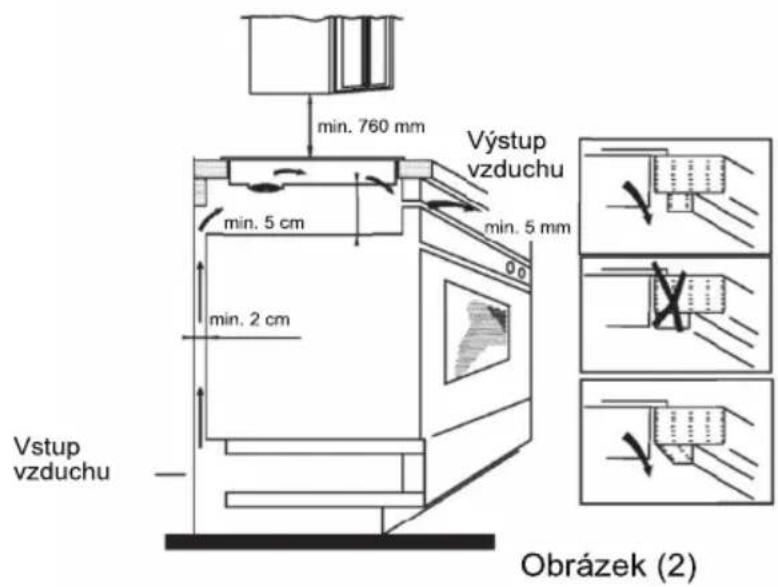

1. Je nezbytné, aby indukční varná deska byla dobře větrána a aby vstup a výstup vzduchu nebyl blokován. Ujistěte se, že varná deska je správně nainstalována, jak je znázorněno na obrázku 2. Obrázek (2)

Pro zajištění bezpečnosti by mezera mezi varnou deskou a jakoukoli skříňkou nad ní měla být nejméně 760 mm.

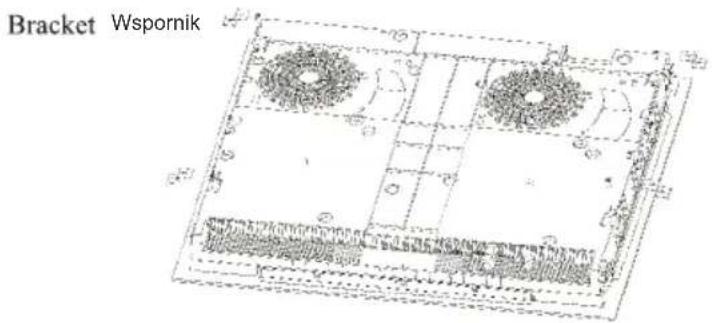

1. Varnou desku připevněte k pracovní desce pomocí čtyř držáků na spodní straně varné desky. Polohu držáků lze nastavit podle tloušťky horní strany.

VAROVÁNÍ:

(1) Indukční varná deska musí být nainstalována řádně kvalifikovanými instalačními pracovníky. Nikdy se nepokoušejte nainstalovat spotřebič sami.
(2) Varná deska se nesmí instalovat nad chladničky, mrazničky, myčky nádobí ani sušičky.
(3) Varnou desku je nutné nainstalovat tak, aby bylo možné optimální vyzařování tepla.
(4) Stěna a plocha nad varnou deskou musí být schopna odolat teplu.
(5) Aby se zabránilo případnému poškození, musí být sendvičová vrstva a lepidlo odolné vůči teplu.

4. Připojení k přívodu napájení

Zásuvka musí být připojena v souladu s příslušnou normou k jednopólovému jističi.

Způsob připojení je znázorněn na obrázku 3.

Napětí	Připojení vodičů
380–415V 3N~	Černá Hnědá	Modrá	Žlutá/zelená
220-240V~	Černá Hnědá	Modrá	Žlutá/zelená

Je-li kabel poškozen nebo je třeba jej vyměnit, musí to provést poprodejní technik s využitím vhodných nástrojů, aby se předešlo nehodám.

Je-li spotřebič připojen přímo k elektrické síti, musí být nainstalován vícepólový jistič s minimálním mezerou 3 mm mezi kontakty.

Instalační technik musí zajistit provedení správného elektrického připojení v souladu s bezpečnostními předpisy.

Kabel nesmi být nikde ohnutý ani stlačený. Musí se pravidelně kontrolovat a smí ho vyměnit pouze řádně kvalifikovaná osoba.

KAPITOLA 6. SCHÉMA INDUKČNÍ VARNÉ DESKY:

1. Zóna max. 1400 W / 1500 W
2. Zóna max. 2400 W / 2600 W
3. Zóna max. 3000 W / 3600 W
4. Ovládací panel
5. Zóna max. 1800 W / 2000 W
6. Zóna max. 1800 W / 2000 W
7. Skleněná deska

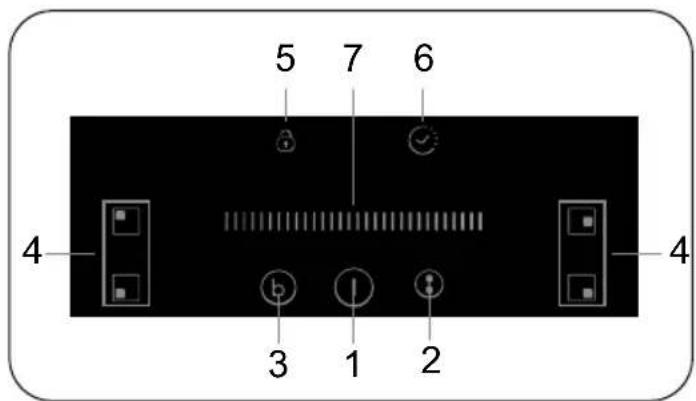

Schematicky diagram ovládacího panelu

1. Ovladač ON/OFF (Zap/Vyp)
2. Ovladač flexibilni oblasti
3. Bost
4. Ovladače volby varné zóny
5. Ovladač zablokování tlačítek
6. Ovladač časovače
7. Dotykové ovládání posuvníku výkonu / minutky

KAPITOLA 7. PROVOZ SPOTŘEBIČE

Dotykové ovladačej

• Ovladače reagují na dotyk, także nemusíte vyvíjet žádný tlak.

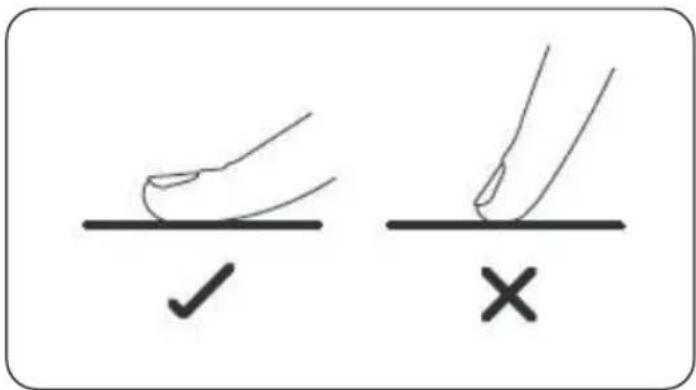

• Použijte bříško prstu, nikoliv jeho špičku.
  • Vždy, když je dotyk zaregistrován, uslyšite pípnutí.
• Ovladače musí být vždy čisté, suché a nesmí být zakryté žádným předmětem (např. nádobou nebo utěrkou). I tenká vrstva vody může ztěžovat ovládání.

Používejte pouze nádoby se základnou vhodnou pro indukční vaření.

• Podívejte se na symbol indukce na obalu nebo na spodní části nádoby.
• Pomocí magnetu můžete zkontrolovat, zda je vaše nádobí vhodné. Přiložte magnet směrem ke spodní části nádoby. V případě, že je přitahován, je nádoba vhodná pro indukci.

• Jestliže nemáte magnet:

• Do nádoby nalijte trochu tekutiny.

• Jestliže na displeji nebliká a voda se ohřívá, je nádoba vhodná.

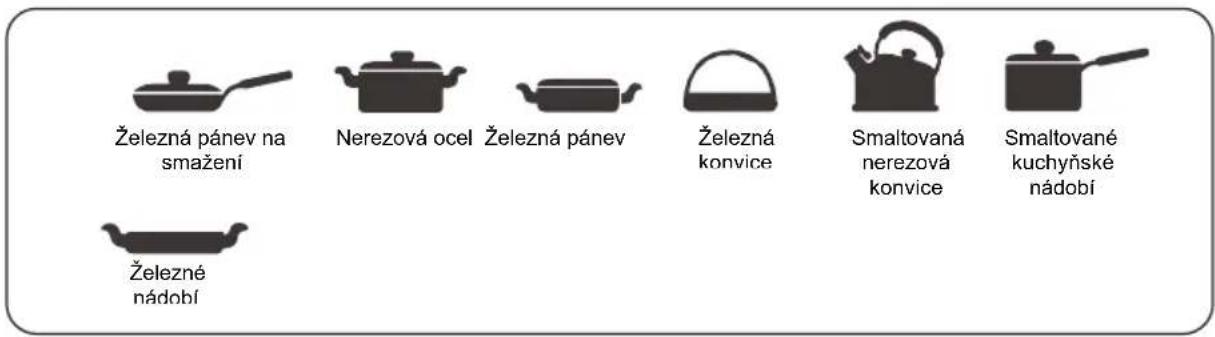

• Není vhodné nádobí vyrobené z následujících materiálů: čistá nerezová ocel, hliník nebo měd bez magnetické základny, sklo, dřevo, porcelán, keramika, a kamenina.

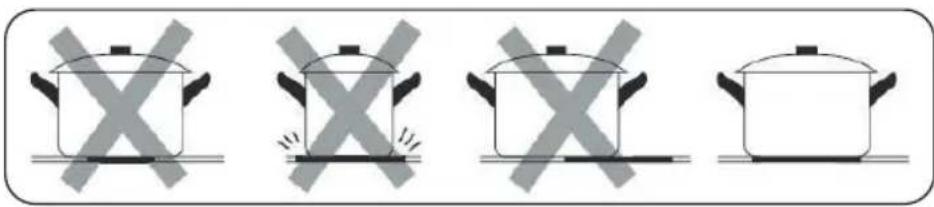

Nepoužívejte nádoby se zubatými hranami nebo zakřiveným dnem.

Ujistěte se, že spodek nádoby je hladký, sedí celou plochou na skle a má stejnou velikost jako varná zóna. Používejte nádoby s průměrem dna stejným, jako má grafické vyobrazení zvolené varné zóny. Použití hrnce o něco širšího je zárukou využití energie s maximální účinností. Pokud použijete menší hrnec, účinnost může být nižší, než jste očekávali. Nádobu menší než 140 mm nemusí varná deska zjistit. Vždy nádobu na varné zóně vystřed’te.

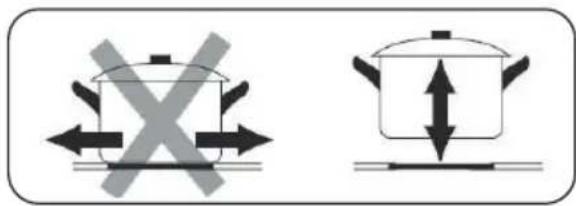

Nádoby z indukční varné desky vždy zvedejte – neposunujte je, mohou poškrábat sklo.

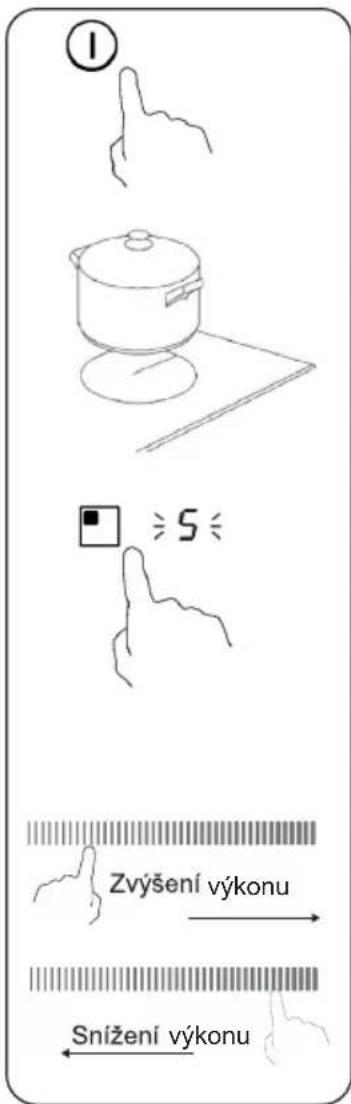

Stiskněte ovladač ON/OFF (ZAP/VYP). Po zapnutí bzučák pípne, všechny displeje ukazují „-“ nebo „-“, což znamená, že indukční varná deska je ve stavu pohotovostního režimu.

Na varnou zónu, kterou chcete použít, umístěte vhodnou nádobu.

- Ujistěte se, že dno nádoby a povrch varné zóny jsou čisté a suché.

Při dotyku ovladače vybrané topné zóny začne indikátor vedle tlačítka blikat.

Zvolte nastavení tepla dotykem posuvníku.

- Jestliže do 1 minuty nestiskněte žádné tlačítko, indukční varná deska se automaticky vypne. Budete muset začít znovu krokem 1.

- Kdykoliv během vaření můžete změnit nastavení tepelného výkonu.

• jste neumístili nádobu na správnou varnou zónu nebo,
• nádoba, kterou používáte, není vhodná pro indukční vaření nebo,
• nádoba je příliš malá nebo špatně vystředěná na varné zóně.

Pokud není na varné zóně vhodná nádoba, nehřeje.

Pokud není na varné zóně vhodná nádoba, displej „ “ se automaticky vypne po 1 minut

Konec vaření

Dotkněte se ovladače volby varné zóny, kterou chcete vypnout.

Vypněte varnou zónu dotykem posuvníku na „|“. Zkontrolujte, zda se na displeji objeví „0“.

Vypněte celou varnou desku dotykem ovladače ON/OFF (ZAP/VYP).

Pozor na horké povrchy

Když je varná zóna horká na dotyk, ukáže se „H“.

„H“ zmizí, když se povrch ochladí na bezpečnou teplotu.

To můžete použít také jako funkci úspory energie; jestliže chcete ohřát další nádoby, použijte plotýnku, která je ještě horká.

Použití funkce zesilovače výkonu

Zapnutí funkce zesilovače výkonu

Dotkněte se ovladače zvolené varné zóny.

Dotkněte se ovladače zesilovače výkonu , indikátor zóny zobrazí „P“ a výkon dosáhne maxima.

Vypnutí funkce zesilovače výkonu

Dotkněte se ovladače zvolené varné zóny, u které chcete vypnout funkci zesilovače.

Dotykem ovladače „Boost“ (Zesílení) Ⓑ zrušite funkcí zesilovače výkonu a varná zóna se vrátí ke svému původnímu nastavení.

• Funkci je možné použít pro jakoukoli varnou zónu.
• Varná zóna se vrátí na své původní nastavení po 5 minutách.
  • V případě, že původní nastavení bylo 0, vrátí se na 9 po 5 minutách.

KAPITOLA 9. FLEXIBILNÍ OBLASTR

• Tato plocha může být kdykoliv použita jako jedna zóna nebo jako dvě různé zóny, podle potřeby vaření.
- Volná plocha je tvořena dvěma nezávislými induktory, které lze ovládat samostatně.

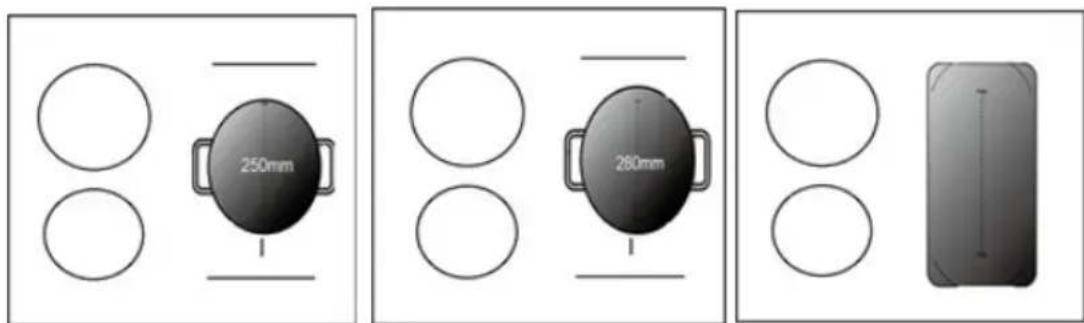

Jako velká zóna

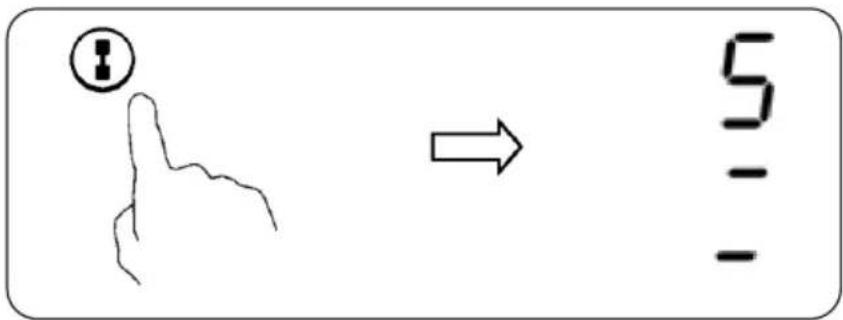

1. Chcete-li aktivovat volnou plochu jako jednu velkou zónu, dotkněte se ovladače flexibilní plochy.

1. U velké zóny doporučujeme následující použití:

Nádoby:

Nádoby o průměru 250 mm nebo 280 mm (můžete použít čtvercové nebo oválné nádobí).

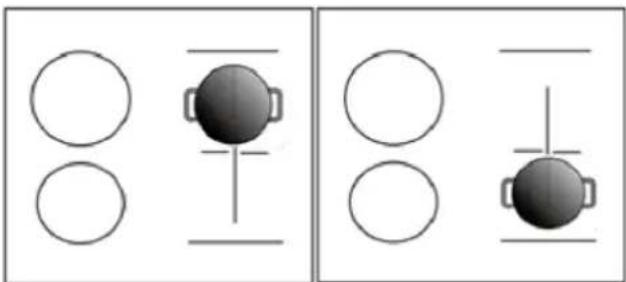

Jako dvě nezávislé zóny

Cheete-li použít flexibilní plochu jako dvě různé zóny, můžete mít dvě možnosti ohřevu.

(a) Položte nádobu na pravou horní stranu nebo na pravou dolní stranu flexibilní zóny.

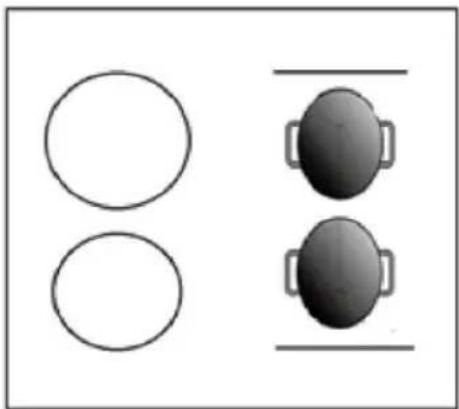

(b)Položte dvě nádoby na obě strany flexibilní zóny.

Přesvědčte se, že nádoba je větší než 12 cm.

Zablokování ovladačů

• Ovladače můžete zablokovat, abyste zabránili neúmyslnému použití (například náhodnému zapnutí yarných zón dčtmi).
• Jsou-li ovladače zablokovány, všechny ovladače kromě ovládání ON/OFF (ZAP/VYP) jsou deaktivovány.

Dotkněte se ovladače zablokování.

Indikátor časovače zobrazí „Lo“.

Jak odblokovat ovladače

Dotkněte se a na chvíli podržte zablokování.

Když je varná deska v režimu uzamčení, jsou všechny ovládací prvky kromě tlačítka ON/OFF vypnuty ① v případě nouze můžete indukční varnou desku vždy vypnout pomocí ovladače ON/OFF ① , ale musíte ji nejprve odemknout při dalším použití.

Ovladač časovače

Časovač můžete použít dvěma různými způsoby:

a) Můžete ho použít jako minutovník. V tomto případě časovač po uplynutí nastaveného času nezapne žádnou varnou zónu.
b) Můžete také nastavit, aby časovač po uplynutí nastaveného času zapnul jednu nebo více varných zón. Časovač lze nastavit maximálně na 99 min.

Pokud nevyberete žádnou varnou zónu

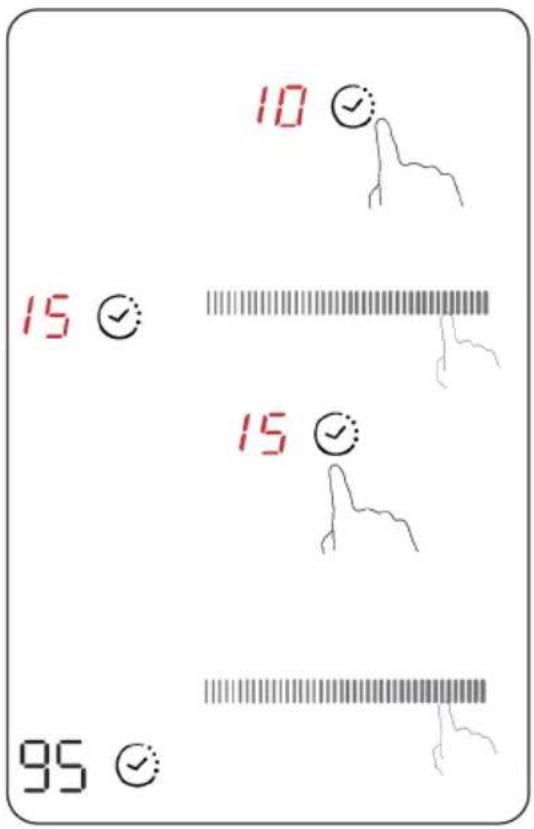

Ujistěte se, že je varná deska zapnutá.

POZNÁMKA:

můžete použit minutovník, alespoň jedna zóna musí být aktivní. Dotkněte se ovladače časovače, na displeji časovače se zobrazí „10“ a bliká „0“.

Nastavte čas dotykem posuvníku (např. 5).

Dotkněte se ovladače časovače ještě jednou, „l“ začne blikat.

Nastavte čas dotykem posuvníku (např. 9), nyní je časovač nastavený na 95 minut.

Je-li nastaven čas, začne se ihned odpočítávat. Na displeji se zobrazuje zbývající čas.

Po dokončení nastavení času bude bzučák pípat po dobu 30 sekund a indikátor časovače zobrazí „- -“.

b) Nastavení časovače na vypnutí jedné varné zóny

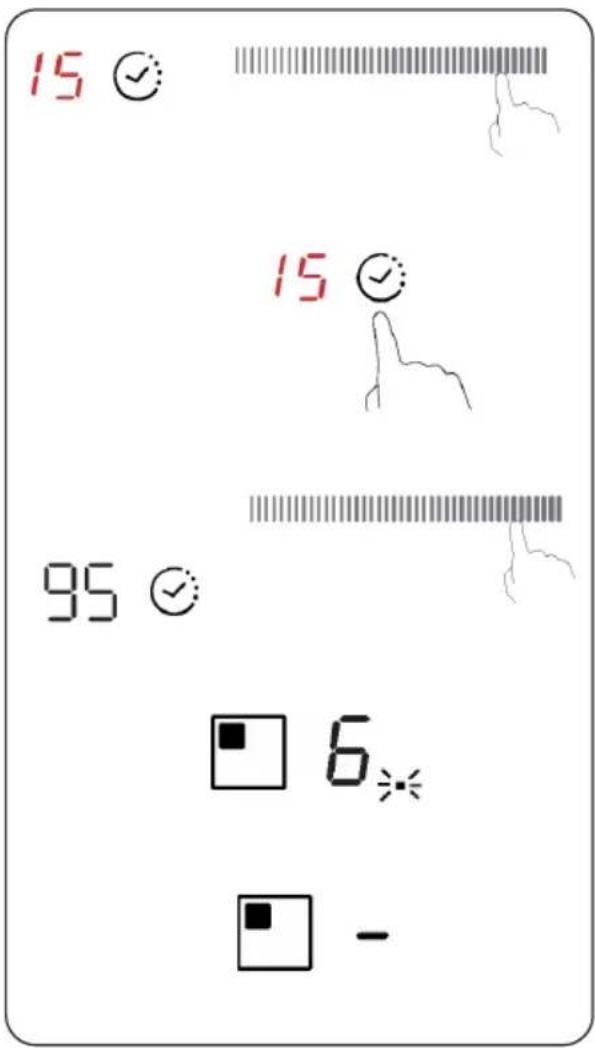

Nastavení jedné zóny

Dotkněte se ovladače zvolené varné zóny, u které chcete nastavit časovač.

Co nejdříve se dotkněte ovladače časovače, na displeji časovače se zobrazí „10“ a bliká „0“

Nastavte čas dotykem posuvníku (např. 5).

Dotkněte se ovladače časovače znovu, začne blikat „1“.

Nastavte čas dotykem posuvníku (např. 9), nyní je časovač nastavený na 95 minut.

Je-li nastaven čas, začne se ihned odpočítávat. Na displeji se zobrazuje zbývající čas

POZNÁMKA:

Červená kontrolka u indikátoru výkonu se rozsvítí, čímž signalizuje výběr této zóny.

Po uplynutí nastaveného času se příslušná varná zóna automaticky vypne.

Ostatní varné zóny, pokud byly zapnuté již předtím, zůstanou v provozu

Výše uvedené obrázky jsou pouze orientační a rozhodující je konečný výrobek.

Nastavení více zón:

Postup pro nastavení více zón je podobný krokům nastavení jedné zóny.

Pokud nastavíte čas pro několik varných zón současně, desetinné tečky příslušné varné zóny se rozsvítí. Na minutovém displeji se zobrazují minuty časovače. Tečka odpovídající zóny bliká. Viz zobrazení níže:

(nastaveno na 15 minut)

(nastaveno na 45 minut)

Po uplynutí nastaveného času se příslušná varná zóna vypne. Pak se ukáže nový minutový časovač a tečka odpovídající zóny bude blikat.

Viz zobrazení vpravo:

(nastaveno na 30 minut)

Dotkněte se ovladače zvolené varné zóny, příslušný časovač se zobrazí v indikátoru časovače.

c) Zrušení časovače

Dotkněte se ovladače zvolené varné zóny, u které chcete zrušit časovač.

Dotkněte se časovače, indikátor bliká.

Dotkněte se posuvníku k nastavení časovače na „00“ a tím se časovač zruší.

Funkce řízení výkonu

• Volbou až šesti různých rozsahů výkonu lze nastavit maximální stupeň výkonu varné desky
• Indukční varné desky se dokážou automaticky omezovat a pracovat s nižším výkonem, aby se předešlo riziku přetížení.
• Není nutné pokládat žádné hrnce na varné zóny. Doporučujeme začít nastavovat do 5 sekund od připojení k napájení. Aby bylo možné zapnout funkci řízení výkonu, je nutné zadat režim nastavení výkonu do 60 sekund.

Zapnutí funkce řízení výkonu
1. Pamatujte, že nemáte zapínat varnou desku. V této fázi současně stiskněte tlačítka „Boost“ a „Zámek“.	V zóně č. 1 se zobrazí symbol „S“.
2. Stiskněte tlačítko „Zámek“.	V zóně č. 1 se zobrazí symbol „S“ a v zóně č. 2 se zobrazí symbol „E“.
3. Znovu současně stiskněte tlačítka „Boost“ a „Zámek“.	V zóně č. 1 se zobrazí symbol „S“, v zóně č. 2 se zobrazí symbol „E“ a v zóně č. 3 se zobrazí symbol „t“. Na ukazateli časovače se bude zároveň zobrazovat aktuální režim maximálního výkonu (7.4).
Přepnutí na jiný stupeň
Krátcé stiskněte tlačítko „Boost“.	Existuje 6 stupňů výkonu od „7.4“ do „2.5“. Ukazatel časovače bude zobrazovat jeden z nich.„7.4“: maximální výkon je 7,4 kW.„6.5“: maximální výkon je 6,5 kW.„5.5“: maximální výkon je 5,5 kW.„4.5“: maximální výkon je 4,5 kW.„3.5“: maximální výkon je 3,5 kW.„2.5“: maximální výkon je 2,5 kW
Potvrzení funkce řízení výkonu
Až vyberete požadovaný režim nastavení výkonu, stiskněte tlačítko „Zámek“.	Když prestane blikat ukazatel času, znamená to, že režim výkonu byl úspěšně nastaven.
Ukončení funkce řízení výkonu
Po nastavení je nutné odpojit a znovu připojit napájení.	Potom se varná deska vypne.

Výchozí provozní časy

Automatické vypnutí plní funkci bezpečnostní ochrany pro indukční varnou desku. Ta se automaticky vypne, pokud ji zapomenete vypnout vy. Výchozí provozní časy pro různé úrovně výkonu jsou uvedeny v následující tabulce:

Stupeň výkonu 1 234 56 78 9
Výchozí provozní časovač (hodiny)	8 8	8 4 4 4	222

Po odstranční nádoby může indukční varná deska okamžitě přestat hřát a varná deska se automaticky vypne po 2 minutách.

Výběr varných nádob

Můžete mít řadu různých varných nádob.

1. Tato indukění varná deska dokáže identifikovat různé nádoby na vaření, které můžete otestovat pomocí jedné z následujících metod:

Umístěte nádobu na varnou zónu. Pokud odpovídající varná zóna zobrazí stupeň výkonu, je nádoba vhodná. Pokud bliká „U“, nádoba není vhodná pro použití na indukční varné desce.

1. Přiložte k nádobě magnet. Pokud je magnet k nádobě přitahován, nádoba je vhodná na indukční varnou desku

POZN.:

Dno nádoby musí obsahovat magnetický materiál..

Musí mít ploché dno s průměrem podle tabulky 1 níže.

1. Používejte pouze feromagnetické nádobí ze smaltované oceli, litiny nebo nerezové oceli, které je ale kompatibilní s indukci.

2. Používejte pánve, jejichž průměr feromagnetické oblasti (dna pánve) je v rozsahu rozměrů v níže uvedené tabulce (Tabulka 1).

– Pokud používáte menší hrnce, může to ovlivnit výkon.
– Pokud používáte hrnec s průměrem menším než je průměr uvedený v tabulce 1, hrnce nemusí být detekoványe

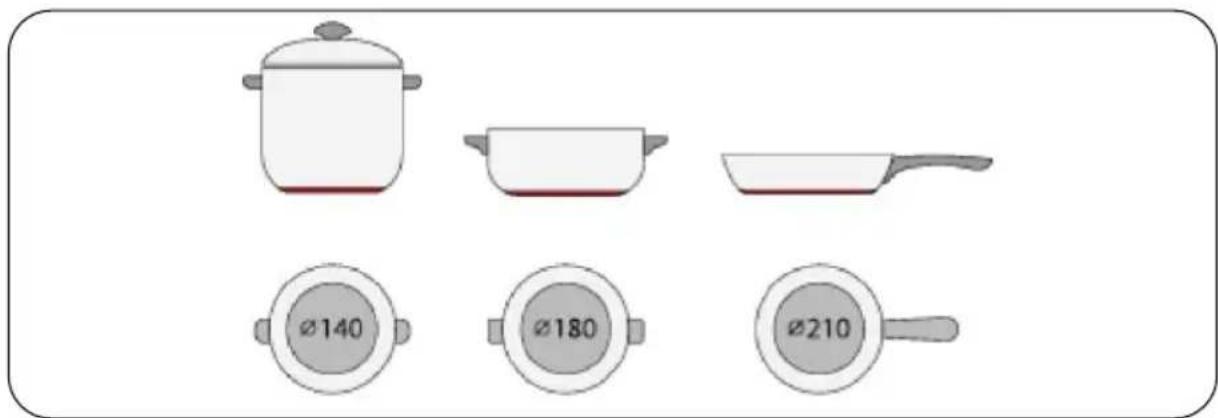

Podle rozměrů zóny můžete použít hrnce různých průměrů, jak je znázorněno na obrázku níže:

1. Pokud feromagnetická část pokrývá pouze část dna pánve, ohřeje se pouze feromagnetická oblast, zbytek dna se nemusi zahřát na dostatečnou teplotu pro vaření.

2. Pokud feromagnetická oblast není homogenní, ale obsahuje jiné materiály, jako je hliník, může to ovlivnit zahřívání a detekci pánve.

Pokud je dno pánve podobné obrázkům níže, pánev nemohla být detekována.

	Průměr dna indukčního nádobí
Varná zóna Minimum (mm) Maximum (mm)
1 120 160
2160 210
3 i 4 140 180
Flexibilní oblast 250 386*180

Výše uvedené se může lišit podle velikosti nádoby a materiálu, ze kterého je vyrobena.

KAPITOLA 10. ČISTOTA A ÚDRŽBA

Povrch indukční varné desky lze snadno vyčistit následujícím způsobem:

Druh kontaminace Způsob čištění Čisticí materiály
Osvětlení	Ponořte do horké vody a utřete do sucha	Čisticí houbička
Kroužky a vápenné úsady	Na danou oblast naneste bílý ocet, otřete měkkým hadříkem nebo použijte běžně dostupný přípravek	Speciální lepidlo na keramické sklo
Sladkosti, roztavený hliník nebo plasty	K odstranění zbytků používejte speciální škrabku pro keramické sklo (nejlépe výrobek na křemíkové bázi)	Speciální lepidlo na keramické sklo

POZN.

Před čištěním odpojte napájecí zdroj.

KAPITOLA 11. ZOBRAZENÍ ZÁVAD A KONTROL

Indukční varná deska je vybavena autodiagnostickou funkci. S tímto testem je technik schopen zkontrolovat funkci několika dílů bez demontáže nebo vytažení varné desky z pracovní plochy..

Odstraňování problémů

1) Chybové kódy vyskytující se při používání zákazníkem a řešení

Chybový kód Problém	Řešení
Bez automatické obnovy
E1 Porucha čidla teploty keramické plotýnky – přerušený obvod.		Zkontrolujte připojení nebo vyměňte čidla teploty keramické plotýnky.
E2 Porucha čidla teploty keramické plotýnky – zkrat v obvodu.
Eb Porucha čidla teploty keramické plotýnky.
E3	Vysoká teplota čidla keramické plotýnky.	Počkejte na návrat teploty keramické desky k normálu. Dotkněte se tlačítka „ON/OFF“ (ZAP/VYP) k restartu spotřebiče..
E4	Porucha teplotního čidla IGBT – přerušený obvod.	Vyměňte napájecí desku
E5	Porucha teplotního čidla IGBT – zkrat v obvodu.
E6 Vysoká teplota	IGBT.	Počkejte na návrat teploty IGBT k normálu. Dotkněte se tlačítka „ON/OFF“ (ZAP/VYP) k restartu spotřebiče. Zkontrolujte, zda ventilátor běží hladce; pokud ne, vyměňte jej
E7	Napájecí napětí je nižší než jmenovité napětí.	Prosím zkontrolujte, zda je napájecí napětí normální. Zapnutí po napájení je normální.
E8	Napájecí napětí je vyšší než jmenovité napětí.
U1 Chyba komunikace		Obnovte spojení mezi zobrazovací deskou a napájecí deskou. Vyměňte napájecí desku nebo zobrazovací desku.

2) Konkrétní chyba a řešení

Porucha Problém Řešení A Řešení B
LED dioda se nerozsvítí, když je spotřebič zapojen.	Není dodáváno napájení.	Zkontrolujte, zda je zástrčka pevně v zásuvce a zásuvka funguje.
	Porucha připojení přídavné napájecí desky a desky displeje.	Zkontrolujte připojení.
	Poškození přídavné napájecí desky.	Vyměňte přídavnou napájecí desku.
	Poškození desky displeje.	Vyměňte desku displeje.
Některá tlačítka nefungují, nebo displej LED nefunguje normálně	Poškození desky displeje.	Vyměňte desku displeje.
Indikátor režimu vaření se rozsvítí, ale ohřev se nespustí	Vysoká teplota varné desky.	Okolní teplota může být příliš vysoká. Nasávání vzduchu nebo větrací otvor mohou být zablokované
	Něco se stalo s ventilátorem.	Zkontrolujte, zda ventilátor běží hladce; jestliže ne, vyměňte ventilátor.
	Napájecí deska je poškozená.	Vyměňte napájecí desku.
Ohřev se náhle vypne během provozu a na displeji bliká „u“.	Špatný typ nádoby.	Použijte správnou nádobu (viz návod k obsluze).	Okruh zjištění nádoby je poškozený, vyměňte napájecí desku.
	Příliš malý průměr nádoby
	Sporák se přehřál;	Jednotka je přehřátá. Počkejte na návrat teploty k normálu.
		Stisknutím tlačítka „ON/OFF“ restartujte jednotku.
Porucha Problém	Řešení A Řešení B
Topné zóny na stejné straně (například první a druhá zóna) zobrazí „u“.	Porucha připojení napájecí desky a desky displeje.	Zkontrolujte připojení.
	Poškození desky displeje komunikačního dílu.	Vyměňte desku displeje
	Hlavní deska je poškozená.	Vyměňte napájecí desku
Motor ventilátoru nezní normálně.	Motor ventilátoru je poškozený.	Vyměňte ventilátor.

Výše uvedené případy představují vyhodnocení a kontrolu běžných poruch.

Nerozebírejte spotřebič sami, abyste se vyhnuli nebezpečí a poškození indukční varné desky.

KAPITOLA 12. SLUŽBA PÉČE O ZÁKAZNÍKY

Pokud dojde k poruše, proved'te před kontaktovánim porprodeního servisu následující úkony:

– Zkontrolujte, zda je spotřebič správně zapojen
– Prostudujte si výš uwedenou tabulku poruch a zobrazení

Pokud stále nemůžete wyřešit problém, vypněte spotřebič, nepokoušejte so jej demontovat aobrat’te se na proprodejní sevis.

ZVLÁŠTNÍ PROHLÁŠENÍ

Obsah tohoto návodu byl pečlivě zakontrolován. Společnost však nemůže být zodpovědná za jakékoli tiskové chyby nebo opomenutí.

Do revidované verze návodu mohou být zahrnuty také jakékoli technické úpravy bez předchozího upozornění.

Vzhled a barva spotřebiče zobrazené v tomto návodu se mohou od skutečného vzhledu lišit.

LIKVIDACE: Tento výrobek nevyhazujte s běžným domovním odpadem. Tento odpad je nutné odevzdat do tříděného sběru za účelem speciálního zpracování.

Tento spotřebič je označen v souladu s evropskou směrnici 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ).

Zajištěním správné likvidace tohoto spotřebiče pomůžete zabránit případným negativním vlivům na životní prostředí a lidské zdraví, k nimž by došlo při nesprávném postupu likvidace.

Symbol na spotřebiči nebo na přiložených dokumentech udává, že tento spotřebič nepatří do domácího odpadu. Je nutné jej odvézt do příslušného sběrného místa pro recyklaci elektrického a elektronického zařízení.

Tento spotřebič vyžaduje odbornou likvidaci odpadu. Podrobnější informace o zpracování, obnově a recyklaci tohoto spotřebiče zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Prodobnejsi informace o zapracowani rekuperaci, a recyklaci tohoto spotřebiče zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste spotřebič zakoupili.

KAPITOLA 13. LIKVIDACE OPOTŘEBOVANÝCH ZAŘÍZENÍ

Toto zařízení bylo navrženo a vyrobeno z vysoce jakostních materiálů a komponent, které jsou vhodné k opakovanému využití.

Symbol přeškrtnuté popelnice umístěný na výrobku (obr. A) znamená, že výrobek musí být před odevzdáním do sběrny roztříděn v souladu s ustanoveními Směrnice Evropského parlamentu a Rady 2012/19/EU. Pokud je na výrobku umístěn symbol přeškrtnuté popelnice (obr. B), znamená to, že výrobek obsahuje baterie, které musí být před odevzdáním do sběrny vyjmuty v souladu s ustanovením Směrnice Evropského parlamentu a Rady 2006/66/ES. Taková značka informuje, že elektrická a elektronická zařízení i baterie (pokud jsou použity) nemohou být po použití zlikvidovány společně s jinými odpady pocházejícími z domácností.

Uživatel je povinen předat spotřebované zařízení a baterie (pokud jsou použity) do sběrem použitého elektrického a elektronického odpadu a baterií (pokud se vyskytují). Sběrny takových odpadů, včetně sběren opotřebovaného zařízení, provozovatelé zpracujících provozů, distributoři (obchody), provozovatelé sběren tříděných komunálních odpadů (obecní jednotky) a jiné jednotky stanovené v zákonech tvoří příslušný systém umožňující odevzdání takového zařízení.

Správná likvidace spotřebovaného zařízení a baterií (v případě použití) zabrání škodlivému působení na zdraví a životní prostředí vlivem obsahu nebezpečných látek a nesprávného skladování a zpracování takového spotřebiče. Domácnosti hrají důležitou roli při přispívání k opětovnému použití a využití, včetně recyklace spotřebovaného zařízení a v této fázi se formují základy, které mají vliv na zachování spolčených hodnot, jakým je čisté životní prostředí. Domácnosti jsou také jedním z větších uživatelů drobného zařízení a rozumné zacházení s nimi má v této fázi vliv na získávání druhotných surovin.

V případě nevhodné likvidace tohoto zařízení mohou být uloženy pokuty v souladu s lokální legislativou. Pokud má zařízení zámek, je nutné ho pro zachování bezpečnosti všech osob, které mohou mít kontakt se zařízením, demontovat.

Některé ledničky a mrazničky mají izolační materiál a chladicí médium z CFC. Proto je nutné zachovat zvláštní opatrnost, aby nedošlo ke znečištění životního prostředí, když budete svou starou ledničku likvidovat.

obr. A

obr. B

KERNAU
