NÁVOD K OBSLUZE DHG2684B DE DIETRICH

Právě jste se stali majiteli spotřebiče nové generace a my Vám k Vaší volbě gratulujeme. Tento odsavač byl vyroben tak, aby dokonale uspokojil Vaše potřeby, naplnil Vaše očekávání a stal se ta nedílnou součástí Vaší moderní kuchyně. Všechny užité materiály, technologie i výrobní postupy splňují přísná bezpečnostníkritéria a podléhají důslednému systému kontroly tak, abychom Vám mohli zaručit vysokou funkčnost i naprostoubezpečnost tohoto produktu.

Před instalací a zprovozněním odsavače si, prosím, pozomě přečtěte tento návod k obsluze a instalaci, abyste se vyvarovali chybpři jeho montáži i pozdějšímu užívánia provozu.

Přejeme Vám mnoho radosti a spokojenosti z užívání odsavače naší firmy.

Při instalaci i obsluze spotřebiče postupujte podle pokynů obsažených v tomto návodu. Výrobce neodpovídá za škody vzniklé v důsledku nesprávné/neodborné instalace spotřebiče nebo jeho užívání v rozporu s instrukcemi tohoto návodu. Tento odsavačbyl vyroben výhradně pro běžnýprovozv domácnosti a slouží k eliminaci par a pachů vzniklých při tepé úpravě potravin. Nepoužívejte spotřebič k průmyslovým či komerčním účelům či jakkoli jinak v rozporu s účelem, k němu byl zkonstruován.

Zakoupenýmodel se může v některých detailech (např.příslušenství) mírně odlišovat od modelů vyobrazených na schématech tohoto návodu.Vplném znění se všakna něj vztahují všechny zde uvedené provozní i montážní pokyny, jakož i doporučení k jeho údržbě a čištění. Tento návod k obsluze a instalaci koncipován pro větší počet modelů. Použitáschémataproto mohou zobrazovat příslušenství nebo díly, které se v některých detailech odlišují od Vámi zakoupeného modelu. Ilustrované principy a pracovní postupy všakpro Váš model platí v plné r

• Tento návod uschovejte na bezpečném místě pro jeho budoucí použití Váminebo třetí osobou.Při prodeji (stěhování) nebo postoupení odsavačezkontrolujte, zda je k odsavačipříbalen také tento návod k obsluze a instalaci.
• Obsah návodu si důkladně pročtěte ještě před uvedením spotřebiče do provozu tak, abyste se seznámili s jeho řádným fungováním, obsluhou i instalací.
• Úpravy spotřebiče a zásahydro něj (např.jeho elektrických či mechanických komponent), jež by vedly k jakékoli modifi kaci parametrů odsavače jsou přísně zakázány.
• Po převzetí spotřebič vybalte (nebo nechte vybalit) a vizuálně prověřte jeho stav.Jeví-li spotřebič nebo některá z jeho čás známkypoškození, instalaci přerušte a kontaktujte dodavatele.

Poznámka: Symbolem * jsou označeny díly/příslušenství, které nejsou standardní součástí dodávky a (v případě potřeby) j nutné jejich dokoupení.

DŮLEŽITÁ UPOZORNĚNÍ

• Před každým úkonem údržby a čištění odpojte spotřebič zásuvkynebo vypněte hlavní vypínač domácího rozvodu.
• Při montážních úkonechi úkonechčištění a údržbypoužívejte ochranné rukavice.
• Spotřebič by neměly používat děti, osobysesníženými fyzickými, psychickými nebo motorickými schopnostmi a osoby bezpatřičných vědomostí a zkušeností s jeho obsluhou svjimkou situace, kdy tyto osoby byly dostatečně poučeny o podmínkách a riziku používání spotřebiče, popř. jim ra nebo na ně dohlíží osobazodpovědnáza jejich bezpečnost.
• Zajistěte, aby si sespotřebičem nehrály děti.
• Odsavačneprovozujte bezrádně instalovaných filtrů.
• Digestoř při své činnosti odvádí z kuchyně poměrně velk množství vzduchu. Pokudje ve stejné místnosti zařízenís přímým spalováním (plynové spotřebiče, kamna na tuhá pali krb apod.), může dojít v místnosti k vytvoření podtlaku, a realné nebezpečí, že spaliny, které by měly být odváděny komínem, budou nasávány zpět do místnosti. Nemůžete-li vyhnout umístění obou zařízení v jedné místnosti, je třebaza (např. dodatečným větráním), aby podtlak v těchto prostor nepřesáhl 0,04 mbar.
• Odsávanývzduch nesmí být odváděn do potrubí určeného pro odvod spalin jiných tepelných zdrojů (např.plynové, olejové, naftové nebo na tuhá paliva), ale musí být připo na samostatný výstup.
• Pod odsavačem je zakázáno manipulovat s otevřeným ohněm (flambování, provoz hořáků bez předchozího umístění nádobí apod.) - riziko vznícení spotřebiče nasávaným volným plamenem.

• Spotřebič, na kterém probíhá příprava (obzvláště smažení), nenechávejte bez dozoru. Přehřátý olej se může vznítit.

• Přístupné části spotřebiče se mohou během jeho provozu při vaření zahřívat stoupajícím teplem.

• Sohledem na povinnost dodržet znění všechbezpečnostních předpisů a zásad pro odvádění vzduchu z místnosti, Vám doporučujeme, abyste instalaci spotřebiče svěřili odborné firmě. Výrobce se tímto zříká jakékoliv odpovědnosti za škoc způsobenéneodbornou instalací, neodpovídající příslušným normám.
• Pravidelně (s frekvencí alespoň jednou za 2 měsíce)čistěte vnější i vnitřní povrchyspotřebiče, dodržujte doporučenoufre-kvenci pro údržbu, čištění a výměnu tukových a uhlíkových filtrů. Nedodržení těchto pokynů, zvl. pokynů pro včasnou údržbu tukových filtrů, výraznězvyšuje riziko vzniku požáru.
• Pro prevenci rizika zasaženíelektrickým proudem neprovozujte (ani neponechávejte) spotřebič bez řádně instalovaných žárovekosvětlení.
• Výrobce nenese zodpovědnost za škody nebo požáry způsobené nesprávnou instalací spotřebiče v rozporu s pokyny v tomto návodu k obsluze a instalaci.
• Tento spotřebič nese označení v souladu s Evropskou směrnicí 2012/19/ES o likvidaci elektrických a elektronických zařízeních (WEEE). Zajištěním ekologicky vhodné likvidace spotřebiče omezíte riziko jeho negativního vlivu na životní prostředí a zdraví člověka.

Tento symbol umístěný na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Poskončeníjeho životnosti je nutné odvézt spotřebič dosběrnéhomísta pro recyklaci elektrického a elektronického zařízení.

Zajištěním správnélikvidace tohoto výrobku pomůžetezabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobenynevodnou likvidací tohoto výrobku.

Spotřebič byl navržen, testován a vyroben v souladu s těmito normami:

• Bezpečnost: EN/IEC60335-1; EN/IEC60335-2-31, EN/IEC62233.
• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704 EN/IEC60704-2-13; ISO3741; EN 50564; IEC62301.
  • EMC:EN 55014-1; CISPR14-1; EN 55014-2; CISPR14-2; EN/IEC 61000-3-2; EN/IEC61000-3-3.

Několik doporučení pro šetrný provoz (s ohledem k životnímu prostředí)

- Před začátkem přípravy zapněte digestoř na nejnižší výkonnostní stupeň odtahu. Po ukončení vaření nechte odsavač běžet ještě několik minut. Vyšší výkonnostní stupeň používejte pouze v případě nadměrného množství kouře/výparů. Nejvyšší výkonnostní stupeň používejte jen v nejnutnějších případech. Prominimalizaci hluku a optimalizaci provozupoužívejte potrubí o průměrechdoporučenýchv tomto návodu.

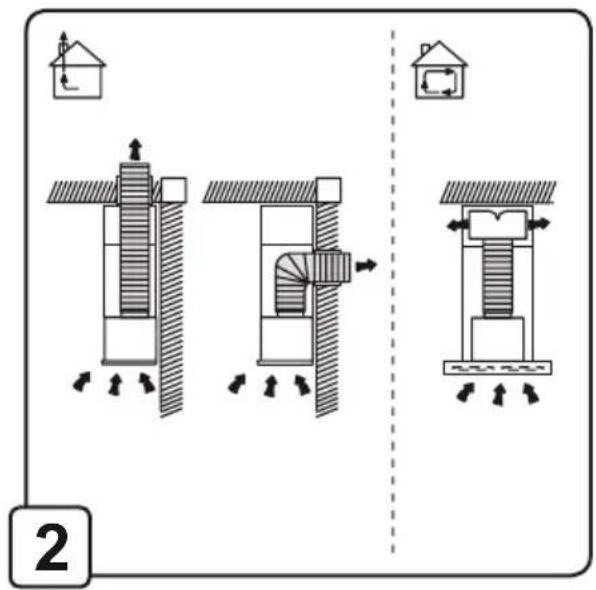

Spotřebič může být užíván bud’to ve vezitaprodsávání výparů vně obytných prostor) nebo ve verzi pro recirkulaci (nasávaný vzduch je očištěn a vypouštěn zpět do místnosti).

ODTAHOVÁ VERZE

Při použití ve verzi pro odtah jsou výpary vyváděnydo venkovního prostoru odtahov potrubím, které je spojovací přírubou připevněno k vývodu z motoru na těle odsav če. Průměr odtahového potrubí musí korespondovat s průměrem spojovací příruby.

Odtahové potrubí připevněte jedním koncem ke spojovací přírubě a druhým koncem do odtahového otvoru vezdi (průměr musíodpovídat velikosti příruby/odtahového hrdla).

Při tomto způsobu použití (odtahová verze)je před zprovozněnímspotřebiče zapotřebí nejprve vyjmout uhlíkové filtry.

Pozor! Odtahové potrubí není součástí balení.

Pro zajištění lepšího průtoku vzduchu lze odtahovou hadici ve vodorovných částech vést s mírným sklonem vzhůru (přibližně 10°).

Mějte na paměti, že každéomezení proudění vzduchu (např.potrubí s menším průměrem,

členité nebo dlouhé potrubí) snižuje sacívýkon a zvyšuje hlučnost přístroje. Výrobce nen žádnouzodpovědnostza tyto problémy.Pro zajištění optimální funkčnosti a zachování deklarovaných parametrů proto doporučujeme při montáži dodržet následující zásady: Vcelé délce odtahu dodržujte odpovídající průřez potrubí:

• u komínových digestoří s motorem použijte potrubí o průměru 150 mm.
• u ostatních komínovýchdigestoří potrubí o min.průměru 125 mm pro délky odtahu do 2 m s max.1 kolenem, pro delší a členitější odtahy doporučujeme průměr 150
• u vestavných digestoří a digestoří pod skříňku potrubí o min. průměru 120 mm nebo 125 mm dle průřezu příruby.

I sebekratší úsek potrubí zúžený na menší průměr zvyšuje odpor odtahu a zatížení motoru, což má za následek snížení výkonu, zvýšení hlučnosti a může vést kezkrácení životnosti motoru.

Z hlediska proudění vzduchu je výhodnější použití kruhového potrubí; u plochých (čtverhranných) potrubních systémů můžev rozích docházetk turbulencím, které mohou mít negativní vliv na výkon a hlučnost. Je-li (z prostorového nebo estetického hlediska) nutné použít ploché potrubí, je třeba dodržet shodný průřez jako u kruhového potrubí např.u průměru 125 mm použít systém 204 x 60 mm.

Délku odtahu volit co nejkratší (max. 5 m),s co nejmenším počtem kolen a bezostrýd zalomení.Pro konstrukci odtahového potrubí používat hladká plastová potrubí a kolena.

U různých flexo systémů (tzv. husích krků) dochází vlivem proudění vzduchu k rozkm tání žeber a ke zvýšení hlučnosti, jejich použití se proto z výše uvedených důvodů nedoporučuje.

Tam kde bude odtahové potrubí procházet přes chladný a nevytápěný prostor (např. půda) je nutné pro prevenci rizika vzniku kondezátů a jejich stékání zpět do digestoř zabezpečittepelnou izolaci kolem potrubí.

PŘIPOJENÍ K ELEKTRICKÉ SÍTI

Před instalací spotřebiče se ujistěte, že napětí/frekvence ve Vaší elektrické síti kore-sponduje s údaji uvedenými na typovém štítku na vnitřní straně odsavače. Pokud je odsavačvybaven napájecím kabelem se zástrčkou, připojte spotřebič do snadno při-stupné zásuvkyinstalované v souladu splatnými normami. Pokudodsavačnení vybaven zástrčkou (pevné připojení) nebo pokud se zásuvka nenachází na snadno přístupném místě,lze spotřebič připojit, v souladu s platnými normami, přes izolovaný dvoupólový vypínač (kategorie III), který zajistí odpojení od sítě v případě přetížení nebo zkratu.

Pozor! Před opětovným připojením odsavaček elektrickému napájení a před kontrolou jeho řádného chodu se vždy ujistěte, zda byl přívodní elektrický kabel připojen správně, a zda nebyl při instalaci/údržbě odsavače stlačen, deformován či poškozen.

Spotřebič je dodáván se speciálním napájecím kabelem, který by měl být, v případě poškození,nahrazen/opraven výhradně kvalifikovaným odborníkem, popř.pověřeným personálem autorizovaného servisu.

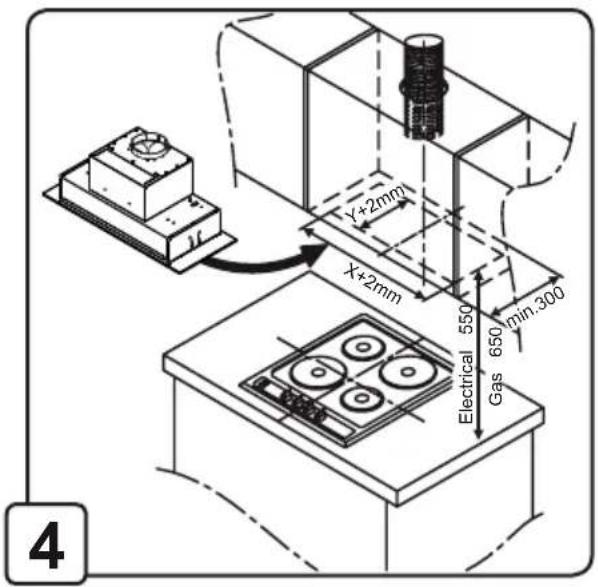

INSTALACE

Digestoř vyjímejte z přepravního obalu s maximální opatrností – obzvláště u modelů, které jsou kombinovány sesklem.Výrobek máznačnouhmotnost, manipulace a instalace digestoře by proto měla být realizována alespoň dvěma osobami.

Předprvním zapnutím nechte v zimním a chladném období digestoř min. 1 hod.ustálit při pokojové teplotě.

Předzahájením instalace:

• Zkontrolujte, zda má spotřebič vhodné rozměry pro zvolený prostor instalace.
• Zevnitř odsavačevyjměte všechnyochranné prvky a příp. části příslušenství (např. sáčkys montážními materiály,záruky, návody,atd.).
• Je-li to možné, doporučujeme pro usnadněnímontáže z bezprostředního okolí místa instalace odstavit nábytek.
• Vrámcí možností chraňte v průběhu instalace tělo spotřebiče a jeho další součásti. Zatímto účelem proto volte rovnýpovrch, který pokryjte ochrannou fólií pro bezpečné uložení těla odsavačea všech částí příslušenství.

• Ověřte,zda je v místě instalace dostupná zásuvkaelektrického rozvodu azdabude možné realizovat napojení spotřebiče na odtahové potrubí pro odvod výparů mimo místnost (provoz v odtahové verzi). V opačných případech nechte v místě připojení instalovat zásuvku/realizujte otvor vezdi pro průchod odtahovéhopotrubí.

• Digestoř doporučujeme ještě předmontáží připojit dozásuvkyazapnout.Vyzkoušejte všechnyrychlostní stupně a osvětlení. Ověřte hlučnost digestoře při běhu bez odtahového potrubí pro možnost porovnání shlučností po montáži. Pokudje hlučnost po montáži vyšší, než při běhu „naprázdno“,je nutné hledat závadu v první řadě v odtahovém potrubí.

• Odsavačje dodáván se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by její zavěšení mělo být realizováno kvalifikovaným odborníkem, který nejprve provede analýzu místa instalace (nosnost stropu) a nazákladěváhyspotřebiče doporučí/realizuje optimální instalační postup. POZOR! Není-li instalace fixačních prvků (šroubů, kotvení, úchytů, závěsů,apod.) provedena v souladu s tímto návodem (viz Montážní a instalační schémata),hrozí nebezpečíúrazu elektrickým proudem!

OBSLUHA ODSAVAČE

Doporučení. Maximálního výkonu odtahu používejte v případech velké koncentrace výparů. Spotřebič doporučujeme uvádět do provozu přibližně 5 minut před zahájením vaření a vypínat přibližně 15 minut po jeho dokončení.

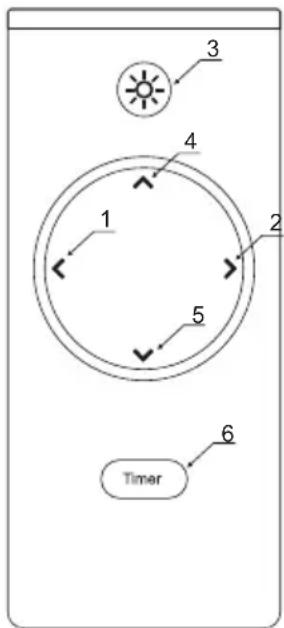

Ovládání - gesta a popis funkcí dálkového ovládání

Inovativní systém ovládání gesty- GControl umožňuje plně bezkontaktní ovládání zařízení pouze pohybem ruky.

Digestoř je velmi intuitivní a funguje kompatibilně s přirozeným pohybem ruky. Stačí3 gesta, aby Vašedigestoř zcela plnila svou funkci!

Digestoř je vybavenaLEDdiodou informující o aktuální rychlosti ventilátoru. Směrsvícení

- Chcete-li digestoř zapnout,přetáhněte ruku vodorovně zleva doprava.Podobně uživatel změní rychlostní režim na vyšší (2).

Rychlost 1: LEDsvítí zeleně

Rychlost 2: LED svítí modře

Rychlost 3: LED svítí růžově

Rychlost 4: LED svítí červeně

(Pozor! Rychlost 4 plní funkci Boost, cožznamená,že po 5 minutách provozu sedigestoř automaticky vrátí na rychlost 3)

- Chcete-li digestoř vypnout nebo přepnout do režimu s nižší rychlostí, přetáhněte ruku zprava doleva (1).

* Tlačítka (4) / (5) upravují intenzitu světla

* volitelná funkce

- Timer - pro použití této funkce vyberte rychlost (tlačítka 1 a 2)

3 4 1 2 5 6 Timer

ÚDRŽBA A ČIŠTĚNÍ

Pozor! Před každým úkonemúdržby nebo čištění odpojte odsavačod elektrické sítě vyjmutím zástrčky napájecího kabelu ze sít'ovézásuvkynebo vypnutím hlavního vypínače domácí rozvodné sítě.

Údržbu vnějších povrchů spotřebiče doporučujeme realizovat v pravidelných intervalech (obdobných údržbě tukových filtrů). Pro čištění vnějších povrchů užívejte běžný saponát rozředěný vodou, popř.užívejte prostředky, které jsou přímo určeny k čištěn a k údržbě digestoří. Spotřebič při čištění nenamáčejte, jen otírejte vlhkým hadříkem, očištěné povrchy omyjte čistou vodou a před dalším zprovozněním spotřebiče necht řádně vyschnout. Nepoužívejte přípravky na bázi chlóru (riziko poškozenívnějších povrchů), agresivní čisticí prostředky nebo přípravky obsahující brusné/abrazivní složky.

Pozor! Nedodržení doporučených postupů, především intervalů frekvence čištění spotřebiče a výměny filtrů,zvyšuje riziko jeho vznícení.Výrobce nezodpovídázaškody na spotřebiči,příp.škody spotřebičem způsobené,které bybyly důsledkem nesprávné údržby nebo nedodržení zde uvedených doporučení.

TUKOVÝ FILTR

Slouží k zachycenítukových částic rozptýlených v odsávanémvzduchu, proto se může ucpat, nebude li v pravidelných intervalech čištěn. Tyto intervaly závisí na intenzitě používání digestoře. Tukovéfiltry čistěte při běžném užívání minimálně jednou za 1-2 měsíce. Intenzivnějšímu provozu spotřebiče je třeba frekvenci jejich údržby adekvátně přizpůsobit.

Tukové filtry lze čistit ručně, šetrným mycím prostředkem, nebo lze k jejich vyčištění použít myčku nádobí (při krátkém programu o nízkéteplotě). Výjmutí tukového filtru je znázorněno na obr. 13- 14 (viz Montážní a instalační schémata).

FILTR S AKTIVNÍM UHLÍKEM (recirkulační verze)

Aktivní uhlíkový filtr sloužík absorpcia eliminaci nepříjemných pachůvznikajícíchpři vaření. Životnost uhlíkového filtru je omezená aodvislá od způsobupoužíváníspotřebiče. Nasycený uhlíkový filtr nelze čistit a je zapotřebí jej vyměnit dle kroků návodu na 15 (viz Montážní a instalační schémata). Aktivní uhlíkový filtr doporučujeme měnit s frekvencí jednou za 4 měsíce.

! 1

2

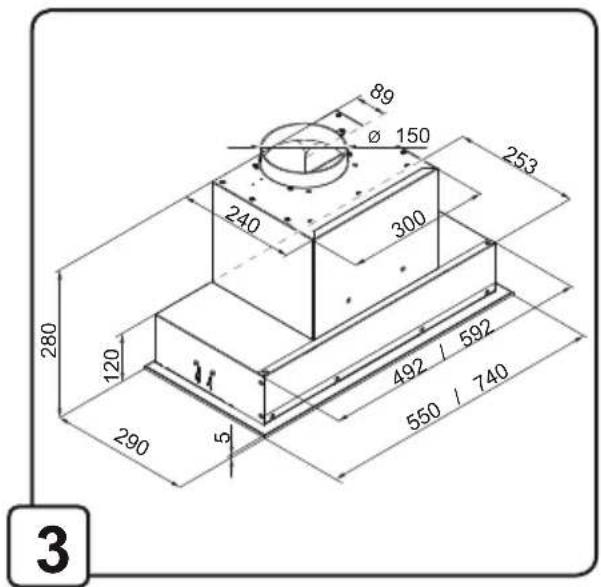

89 Ø 150 253 240 300 280 120 492 / 592 290 5 550 / 740 3
