RTV 550 - Sekačka na trávu Turbo-Silent - Bezplatný návod k obsluze

Typ výrobku	Vyžínač trávy / Sekačka na trávu
Značka	Turbo-Silent
Model	RTV 550
Jmenovitý výkon	550 W
Napětí	230 V ~ 50 Hz
Šířka řezu	30 cm (průměr)
Otáčky naprázdno	10 000 ot/min
Průměr nylonového vlasce	1,2 mm
Hladina akustického tlaku	86 dB(A)
Hladina akustického výkonu	96 dB(A)
Úroveň vibrací	1,2 m/s²
Hmotnost	3 kg
Prodlužování vlasce	Automatické
Nastavení výšky	Ano, pomocí posuvného tlačítka
Nastavení rukojeti	Sklápěcí a přídavná rukojeť nastavitelná
Režim okrajové řezačky	Ano, otočení rukojeti o 180°
Bezpečnostní kryt	Součástí dodávky
Vodítko okraje	Součástí dodávky
Náhradní cívka vlasce	Č. výr. 34.051.28
Záruka	3 roky
Údržba	Čistěte jemným čisticím prostředkem a vlhkým hadříkem; nestříkejte vodou

Často kladené otázky - RTV 550 Turbo-Silent

Jak nastavit výšku řezu?

Položte vyžínač na zem, stiskněte posuvné tlačítko (obr. 7/položka 1) a pohybujte rukojetí nahoru nebo dolů, dokud nezapadne.

Jak přepnout vyžínač do režimu okrajové řezačky?

Odpojte od napájení, stiskněte tlačítko nastavení rukojeti (obr. 15), otočte horní rukojeť o 180°, dokud se nezajistí (obr. 16). Vyžínač nyní funguje jako okrajová řezačka pro vertikální řezání (obr. 17).

Jaký typ nylonového vlasce mám použít?

Používejte pouze originální nylonový vlasec o průměru 1,2 mm (dodávaný). Nikdy nepoužívejte kovový drát.

Jak vyměnit cívku vlasce?

Odpojte vyžínač ze zásuvky. Stiskněte kryt cívky na označených místech a sejměte jej (obr. 18-19). Vyjměte prázdnou cívku, provlékněte vlasec nové cívky očky (obr. 20) a nasaďte zpět kryt. Vlasec se automaticky zkrátí při příštím spuštění.

Proč se nylonový vlasec neprodlužuje automaticky?

Vlasec se prodlužuje automaticky, když je kratší než 230 mm. Při prvním použití, pokud je vlasec po prvním zastřižení ochranným nožem příliš krátký, několikrát stiskněte vypínač, abyste dosáhli optimální pracovní šířky.

Mohu používat vyžínač trávy v dešti?

Ne. Nikdy nepoužívejte vyžínač v dešti, vlhkém prostředí nebo na mokrém trávníku. Chraňte jej před vlhkostí.

Jaké bezpečnostní vybavení mám nosit?

Vždy noste helmu, ochranné brýle nebo hledí, vysoké boty nebo pevnou obuv, dlouhé kalhoty z odolného materiálu a pracovní rukavice. Dodržujte vzdálenost nejméně 5 m od jiných osob a zvířat.

Jaké napětí vyžínač vyžaduje?

Síťové napětí musí být 230 V ~ 50 Hz, odpovídající typovému štítku. Používejte prodlužovací kabely typu HO7RN-F s minimálním průřezem 1,5 mm².

Jak čistit vyžínač trávy?

Vypněte a odpojte ze zásuvky. Kartáčem odstraňte usazeniny z krytu. Plastové části čistěte jemným domácím čisticím prostředkem a vlhkým hadříkem. Nikdy nepoužívejte agresivní rozpouštědla a nestříkejte vodu přímo na vyžínač.

Kde najdu náhradní díly?

Náhradní cívky vlasce (č. výr. 34.051.28) a další originální díly jsou k dispozici u vašeho partnera zákaznického servisu. Kontaktní informace jsou uvedeny v návodu. Opravy by měl provádět kvalifikovaný elektrikář.

NÁVOD K OBSLUZE RTV 550 Turbo-Silent

cz Prosím nalistujte str. 2-5

1. Popis přístroje (viz obr. 1)

1. Sítový kabel
2. Horní rukojeť
3. Za-/vypínač
4. Nastavovací knoflik k otáčení rukojeti
5. Přídavná rukojeť
6. Nastavení výšky
7. Ochranný kryt
8. Vedení kolem okrajů
9. Pedál pro nastavení úhlu sklonu

2. Důležité pokyny

Prosím přečtěte si pečlivě návod k použití a dbejte jeho pokynů. Na základě tohoto návodu k použití se seznamte s přístrojem, jeho správným použitím, jako též s bezpečnostními pokyny.

Pozor!

Z bezpečnostních důvodů nesmí děti a mladiství mladší 16 let, jako též osoby, které nejsou s tímto návodem k použití seznámeny, strunovou sekačku používat.

• Před každým použitím provedte vizuální kontrolu přístroje. Nepoužívejte přístroj tehdy, když jsou poškozena nebo opotřebována bezpečnostní zařízení. Nikdy bezpečnostní zařízení nevyřazujte z provozu.
• Přístroj používejte výhradně k účelům uvedeným v tomto návodu k použití.
• Vy jste odpovědni za bezpečnost v oblasti práce.
• Před začátkem práce překontrolujte plochy určené k sekání. Odstraňte cizí tělesa. Během práce dbejte na cizí tělesa. Pokud přesto při sekání narazíte na překážku, vypněte stroj a odstraňte ji.
  ●Pracujte pouze pri dostatečné viditelnosti.
  ●Při práci vždy dbejte na bezpečný a jistý postoj. Pozor při chůzi zpět. Nebezpečí klopýtnutí!
  ●Nikdy nenechejte prístroj ležet bez dozoru na pracovišti. Když práci prerušite, uložte prístroj na bezpečném místě.
  ●Pokud práci přerušíte, abyste se přemístili na jiné stanoviště, bezpodmínečně během chůze stroj vypněte.
• Přístroj nikdy nepoužívejte za deště nebo ve vlhkém, mokrém prostředí.

●Chraňte přístroj před deštěm a vlhkem.
- Než přístroj zapnete, přesvědčte se, zda se nylonová struna nedotýká kamenů nebo jiných předmětů.
●Pracujte vždy v přiměřeném oblečení, aby se zabránilo zraněním hlavy, rukou, nohou. K těmto účelům noste přilbu, ochranné brýle (nebo ochranný štít), vysoké holínky (nebo pevnou obuv a dlouhé kalhoty z pevné látky) a pracovní rukavice.
- Je-li přístroj v provozu, držte ho bezpodmínečně dál od těla!
- Přístroj nezapínejte pokud je obrácen, nebo pokud se nenalézá v pracovní poloze.
●Vypněte motor a vytáhněte sítovou zástrčku, pokud přístroj nepoužíváte, necháte ho bez dozoru, kontrolujete ho, je-li poškozen přívodní kabel, vyjímáte popř. vyměňujete cívku, přístroj transportujete na jiné místo.
●Nepouštějte k přístroji jiné osoby, obzvlášť děti a také domácí zvířata; v osekané a vířící trávě by mohly být kameny a jiné předměty.
- Při práci udržujte od jiných osob a zvířat minimálně 5 m vzdálenost.
●Nesekejte proti tvrdým předmětům. Takto se vyhnete zraněním a poškození přístroje.
●Používejte okraj bezpečnostních zařízení, abyste přístroj udržovali v bezpečné vzdálenosti od zdí, různých povrchů, jako též křehkých předmětů.
●Nikdy přístroj nepoužívejte bez ochranného zařízení.

⚠POZOR! Ochranné zařízení má velký význam pro Vaši bezpečnost a pro bezpečnost druhých, jako též pro správnou funkci stroje. Nedbání tohoto předpisu vede kromě toho, že tím vznikne potenciální zdroj nebezpečí, ke ztrátě nároku na záruku.

●Nesnažte se sekací zařízení (nylonovou strunu) zastavit rukou. Vždy počkejte, až se zastaví sama.
●Nepoužívejte jinou, než originální nylonovou strunu. V žádném případě nepoužívejte namísto nylonové struny strunu kovovou.
- Dávejte pozor, abyste se nezranili o zařízení na uřezávání struny.
●Dbejte na to, aby byly vzduchové otvory prosté nečistot.
- Po použití vytáhněte síťovou zástrčku a překontrolujte stroj, není-li poškozen.
- Nesnažte se sekat trávu, která nevyrůstá ze země; např. se nesnažte osekat trávu rostoucí ve zdech nebo na kamenech.
●V pracovním prostoru strunové sekačky je uživatel zodpovědný vůči třetím osobám za škody způsobené provozem přístroje.
- Se zapnutým přístrojem nepřecházejte silnice a

štěrkované cesty.

●Pokud přístroj nepoužíváte, uložte ho na suchém a dětem nepřístupném místě.
- Přístroj používejte pouze tak, jak je to uvedeno v tomto návodu k použití a držte ho vždy svisle k zemi. Každá jiná poloha je nebezpečná.

- Pravidelně kontrolujte, zda jsou šrouby pevně utaženy.

- Sítové napětí musí odpovídat napětí uvedenému na datovém štítku přístroje.

●Napájecí vedení musí být pravidelně kontrolováno zda není poškozené nebo nevykazuje stopy stámutí. Přístroj nesmí být používán, pokud není napájecí vedení v bezvadném stavu.

- Použitá napájecí vedení nesmí být lehčí než lehká vedení v pryžové hadici HO7RN-F podle DIN 57282/VDE 0282 a mít minimální průměr 1,5 mm2. Konektory musí mít ochranné kontakty a spojka musí být chráněna proti stříkající vodě.

●Plochu určenou k sekání vždy udržovat prostou kabelů a jiných předmětů.

●Pokud musí být přístroj kvůli přepravě nadzvednut, musí být vypnut motor a je třeba vyčkat, až se přístroj zastaví. Před opuštěním přístroje musí být odstaven motor a vytažena síťová zástrčka.

- Než přístroj připojíte na síť, ubezpečte se, zda není poškozen žádný z otáčejících se prvků a zda je cívka se strunou správně nasazena a upevněna.

- Během provozu nesmíte v žádném případě sekat proti tvrdým předmětům, jen tak zabráníte zraněním obsluhy a škodám na stroji.

- Při údržbě používat pouze originální náhradní díly.

- Opravy smí provádět pouze elektroodborník.

- Před uvedením stroje do provozu a po jakémkoliv nárazu překontrolujte stroj, zda nevykazuje známky opotrebení nebo poškození a nechejte provést nutné opravy.

●Ruce a nohy nikdy nepřibližujte k řezacímu zařízení, především když zapnete motor.

●Po vytažení nové struny držte stroj než ho zapnete vždy v jeho normální pracovní poloze.

●Nepoužívejte nikdy náhradní díly a příslušenství, které výrobce neuvedl nebo nedoporučil.

●Vytáhněte sítovou zástrčku před kontrolami, čištěním nebo pracemi na stroji a pokud není stroj používán.

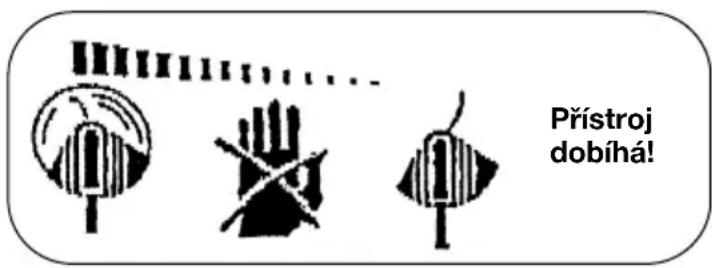

⚠️Pozor: Po odstavení nylonová struna ještě několik vteřin rotuje!

3. Vysvětlení štítku s pokyny (viz obr. 2) na přístroji

Pol. 1: Pozor! Před použitím přístroje pozorně přečíst návod k použití.

Pol. 2: Noste ochranu zraku a obličeje.

Pol. 3: Nepoužívejte přístroj za deště, ve vlhkém prostředí nebo je-li tráva mokrá.

Pol. 4: Udržujte k druhým osobám minimálně 5 m bezpečnostní odstup.

Pol. 5: Použití strunové sekačky na sekání okrajů.

4. Technická data: RTV 550

Síťové napětí: 230 V ~ 50 Hz
Výkon 550 Watt
Šříka záběru 30 cm
Otáčky n0	10.000 min ^-1
Nylonová struna 1,2 mm
Hladina akustického tlaku LPA 86 dB(A)
Hladina akustického výkonu LWA 96 dB(A)
Vibrace a w 1,2 m/s	^2
Hmotnost 3 kg
Art. č.: 34.015.85

Hluk na pracovišti může přesahovat 85 db (A). V tomto případě jsou pro obsluhu nutná ochranná opatření proti hluku. Hluk byl měřen podle IEC 59 CO 11, IEC 704, DIN 45635 část 21, NFS 31-031 (84/538/EWG).

Hodnota kmitů (vysílaných) na rukojeti činí 1,2 m/s² a byla zjištěna podle ISO 5349.

- Ochranný kryt nasunout na hlavu motoru a upevnit přiloženými šrouby (viz obr. 3).

- Nejdříve upevněte šrouby znázorněné na obr. 4, poté mohou být upevněny zbylé dva šrouby ve spojení s okrajovým vedením (viz obr. 5).

●Rukojeť připevnit podle znázomění na obr. 6.

6. Správné použití

Přístroj je určen k sekání trávníků, malých travnatých ploch v soukromých zahradách u domů a chalup. Jako přístroje pro použití v soukromých zahradách u domů a chalup jsou považovány ty, které nejsou používány na veřejných zelených plochách, v parcích, sportovištích, u silnic a v zemědělství a lesnictví.

CZ

Dodržení výrobcem přiloženého návodu k použití je předpokladem pro rádné použití přístroje.

Pozor! Kvůli nebezpečí pro osoby a věcným škodám nesmí být přístroj používán k drcení ve smyslu kompostování.

7. Před uvedením do provozu

Díky výškovému nastavení a možnosti nastavení přídavné rukojeti je možno nastavit optimální pracovní polohu.

Výškové nastavení:

Postavte strunovku pevně na zem. Posouváním páčky (viz obr. 7 / pol. 1) může být výška nastavena podle potřeby. Aby bylo výškové nastavení fixováno, musí být tato pevně zacvaknuta.

Postavte strunovku pevně na zem. Uvolněte šroub (obr. 8 / pol.1) a nastavte si optimální polohu prídavné rukojeti. Utažením šroubu je rukojeť fixována.

Nastavení úhlu sklonu vodicí násady

Postavte strunovku pevně na zem. Nohou zatlačte na pedál bočně na krytu motoru (obr. 21). Nyní můžete násadu nastavit na požadovaný úhel sklonu (obr. 21). Aby byl úhel sklonu fixován, pustte pedál a nechejte násadu zaskočit.

8. Uvedení do provozu

Strunová sekačka je určena na sekání trávy.

Strunová sekačka disponuje automatickým systémem vysouvání struny. Pokud se struna v důsledku provozu zkrátí na cca ∅ 230 mm, automaticky se prodlouží na maximální šířku záběru (cca 300 mm). Toto znamená, že můžete pracovat stále s optimální šířkou záběru.

Pokyn:

Pokud je stroj uváděn poprvé do provozu, je eventuálně přesahující, zbytečný konec struny zkrácen řezacím ostřím ochranného krytu. Je-li struna moc krátká, stiskněte několikrát za-/vypínač, až je optimální pracovní šířka nastavena.

Abyste získali co možná nejvyšší výkon Vaší strunovky, měli byste dodržovat následující pokyny:

●Nepoužívejte strunovou sekačku bez ochranných zařízení.
●Nesekejte, je-li tráva mokrá. Nejlepších výsledků docílíte, když je tráva suchá.
- Sítový kabel připojit na prodlužovací kabel a zavěsit na rukojeti (obr. 9).
●K zapnutí strunové sekačky stiskněte za-/vypínač (obr 1 / pol. 3).

●K vypnutí strunové sekačky za-/vypínač opět pustte (obr. 1 / pol. 3).
- Sekačku přibližovat k trávě pouze tehdy, je-li vypínač stisknut, tzn. strunová sekačka je v provozu.
●K sekání na straně přístroj vyklonit do strany a jít vpřed. Držte přitom strunovou sekačku o cca 30° nakloněnou (viz obr. 10 a obr. 11).
- Je-li tráva dlouhá, musí být od špičky postupně zkracována (viz obr. 12).
●Využívejte vedení podél okrajů, jako též ochranný kryt, abyste se vyhnuli zbytečně velkému opotřebení struny (viz obr. 13 a obr. 14).
●Nepřibližujte strunovou sekačku k tvrdým předmětům, abyste se vyhnuli zbytečně velkému opotřebení struny.

9. Použití strunové sekačky na sekání okrajů

Na sekání okrajů trávníků a záhonů může být strunová sekačka přestavena podle následujícího postupu:

• Odpojit zásobování strunové sekačky proudem.
  ●Stiskněte nastavovací knoflik (obr. 15).
• Držte nastavovací knoflik stisknutý a otáčejte horní rukojetí o 180° (obr. 16), až zaskočí.
• Tímto způsobem je možné strunovou sekačku přestavět na vyžínač okrajů, kterým je možné provádět svislé sekání trávy (obr. 17).

10. Cívka se strunou

Náhradní cívka se strunou je k dodání pod č. art. 34.051.28.

11. Výměna cívky se strunou

Pozor! Před výměnou cívky se strunou bezpodmínečně vytáhnout síťovou zástrčku!

• Zatlačte bočně na označená pole krytu cívky a odstraňte ho (obr. 18 a obr. 19).
• Odstraňte prázdnou cívku na strunu.
• Protáhněte konce struny nové cívky se strunou skrz očka upínání cívky (obr. 20).
  ●Kryt cívky opět nasadte.
• Při prvním zapnutí je struna automaticky zkrácena na optimální délku.

Pozor! Vymrštěné části nylonové struny mohou vést ke zraněním!

12. Údržba a péče

• Před odstavením a čištěním strunovou sekačku vypnout a vytáhnout síťovou zástrčku.
  ●Usazeniny na ochranném krytu odstranit kartáčkem.
  -Plastové těleso a plastové díly vyčistit slabým domácím čisticím prostředkem a vlhkým hadrem.
  ●K čištění nepoužívejte agresivní prostředky nebo rozpouštědla!!
  ●Strunovou sekačku nikdy neostříkávat vodou.
  Bezpodmínečně se vyhýbejte vniknutí vody do přístroje.

RUS

4. Technické údaje: RTV 550

sietové napätie: 230 V \~ 50 Hz

výkon 550 Watt

okruh kosenia ∅ 30 cm

otáčky n0 10.000 min

nylonové strihacie vlákno ∅ 1,2 mm

hladina akustického výkonu LWA 96 dB(A)

vibrácia a _W

1,2 m/s²

hmotnost 3 kg

č. výr.: 34.015.85

11. Výmena cievky s vláknom

Pozor! Pred výmenou cievky s vláknom musí byt bezpodmienečne vytiahnutý kábel zo zásuvky!

12. Údržba a starostlivost'

Záruční doba začíná dnem koupě a činí 3 rok.

Záruka bude poskytnuta v případě chybného provedení nebo vady materiálu a funkčnosti.

K tomu potřebné náhradní díly a pracovní doba nebudou účtovány.

Záruka se nevztahuje na následné škody.

Váš zákaznický servis

SLO GARANCIJSKI LIST

Záruka sa nevztahuje na následné škody.
