NÁVOD K OBSLUZE Battery Guard GL10 Intact

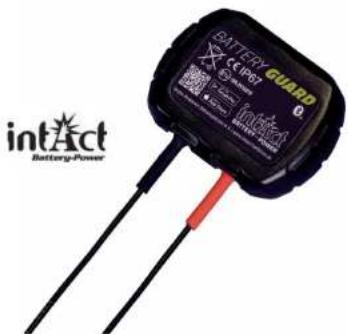

Monitorování autobaterie Battery Guard GL10

intAct Battery-Power BATTERY GUARD

Obj. č.: 139 58 69

Vážení zákazníci,

děkujeme Vám za Vaši důvěru a za nákup zařízení pro monitorování autobaterie Battery Guard GL10. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestilže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv předist!

Tento výrobek se použivá k monitorování stavu autobaterie, startovacího systému a nabijení. Pokud se zařízení připoji k autobaterii, může se propojit s chytrým telefonem přes Bluetooth 5.3. V případě nějakého problému s autobaterii, startovacím nebo nabijecim systémem pak odešle cznámení uživatelí. Kromě toho může uživatel nahrávat ujetou vzdálenost.

Tento výrobek je kompatibilní se všemi olověnými autobateriemi (12 V) a lithiovými akumulátory.

1.0. Informace k výrobku

Průměrný odběr proudu 0,534 mA (bez připojení Bluetooth)

1,7 mA (s Bluetooth pripojenim)

Vstupní napěti 6 – 19 V

Provozni teplota -30 až +80 °C (-22 až +176 °F)

Rozměry (D x Š x V) 63 x 45 x 13 mm

Přesnost měření

±0,03 V

Ochrana proti zkratu Vestavěná

Ochrana proti přepólování Vestavěná

Verze Bluetooth 5,3

Název Bluetooth Battery Guard

Název aplikace intAct Battery-Check

2.0. Bezpečnostní pokyny

Kryt výrobku a kabely jsou vyrobeny z materiálu, který je odolný proti ohni a snese vysoké teploty. Výrobek má integrovaný spínač ochrany proti zkratu, který v případě vysokého proudu automaticky vypíná zařízení. Vestavněná je také ochrana proti přepólování, takže v případě obráceného zapojení se nepoškodi autobalerie, vozidlo ani zařízení.

3.0. Pokyny k instalaci

1. Připojte červený konektor ke kladnému pólu a černý konektor k zápornému pólu a šrouby pevně utáhněte.
2. Pomoci přiložené oboustranné lepici pásky připevněte zařizení na autobatení. Jeji povrch předtím vyčistěte.

4.0. Instalace aplikace

Před použitím zařízení si stáhněte aplikaci. Naskenujte si QR kód na výrobku nebo na obalu, nebo vyhledejle v App Store, resp. v Google Play aplikaci s názvem „intAct Battery Check“.

Pokud mezi zařizením a Vašim chytrým telefonem nejsou žádné překázky nebo jiné rušivé faktory, Bluetooth připojení funguje ve vzdálenosti do 10 m. V případě, že se mezi telefonem a zařizením vyskytuji nějaké překázky nebo zdroje rušení, dosah připojení se může zkracovat.

4.2. Obsluha aplikace

4.2.1.

Klikněte na ikonu aplikace, abyste ji otevřeli a na chytrém telefonu aktivujte Bluetooth.

4.2.2.

Povolte prosim aplikaci přistup k Vaši poloze, i když ji nepouživáte.

V opačném připadě výrobek nemůže automaticky upozomit uživatele, když detekuje nějaký problém s autobaterii.

4.2.3.

Povolte příjem oznámení.

Zřízení Vám pak bude odesilat oznámení o autobaterii, startovacím systému a o problémech. Tato oznámení budete dostávat, když je Váš chytrý telefon v dosahu Bluetooth od zařízení.

4.2.4.

Pro přidání zařízení do aplikace je nutné vložit sériové číslo zařízení, které získáte naskenováním čárového kódu nebo ho mužete vložit manuálně. Sériové číslo a čárový kód najdete v podnabídce na stránce zařízení (Device). Vyberte typ autobaterie a kvůli lepšímu rozpoznání přidělte zařízení nějaký název.

Poznámka:

Tato aplikace podporuje použiváni vice zařízení a současně v ni můžete zobrazit až 4 zařízení. Můžele také klinout na ikonu „Edit“ nebo na tlačitko „Delete“ a zařízení přajmenovat nebo vymazat.

4.2.5. Základní funkce – První rozhraní

1. Zde můžete edilovat název zařízení Battery Guard a příradit mu specifický název.
2. Pokud je zařízeni připojeno k aplikaci, ikona Bluetooth je modrá a když se připojeni ztrati, ikona se změni na červenou. Ve výchozím nastavení se aplikace automaticky připojuje k zařízení, jakmile se ocitne v jeho dosahu.
3. Pod timto symbolem můžete přidat nové zařízení nebo vybrat zuž přidaných zařízení to, které se má zobrazovat. Celkorn se mohou současně zobrazovat až 4 zařízení.
4. Úroveň nabiti autobaterie v procentech.
5. Barva prstence se mění v závislosti na úrovni nabití autobaterie.
6. Zobrazení stavu autobaterie: „Battery OK" (žlutý nápis), „Battery charging" (baterie se nabíjí - modrý nápis), „Low battery" (slabá baterie - červený nápis)
7. Zobrazení napěti autobaterie v reálném čase.
8. Zobrazeni teploty autobaterie.
9. Uživatelské rozhrani starlovaciho testu, který
   se spoušti pri každém startu motoru
10. Uživatelské rozhrani testu nabijeni a manualni test systému nabijeni.
11. Graf historie napětí autobaterie: Klikněte na graf, abyste ho zvětšili. Graf ukazuje bud stav nabití v procentech, teplotu, nebo napětí autobaterie ve voltech. Můžete si zvolit zobrazení stavu za jeden den, 3 nebo 5 dni. Dny můžete přepinat uprostřed horní části grafu.

08:18 Honda Serial No: 383826942EA Test time: Sep 02/2022 08:18:24 5oC 83% Battery OK Voltage 12.47v Temperature 36°C Cranking Test Charging Test 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50

1. Startovaci obrazovka
2. Přehled jízd
3. Seznam zařizení
4. Nastavení

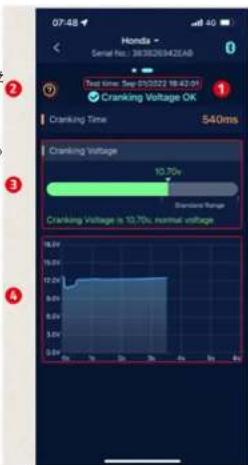

4.3. Test spouštění motoru

1. Čas startu motoru
2. Test statéru: Když motor nastartuje, zařízeni automaticky testuje startovací systém a ukládá výsledky testu. Pokud je napětí pří startu vyšší než 9,6 V, vyhodnoti výsledek jako normální. Pokud je však startovací napětí nižší než 9,6 V, indikuje to jako závadu. Může to znamenat. že autobaterie je příliš slabá, má nízkou kapacitu, je stará nebo se jedná o závadu způsobenou z jiného důvodu, resp. že je vadný startér nebo to indikuje jiný problém.
3. Zobrazení startovacilho napětí. Zelená barva indikuje normální hodnotu, červená signalizuje nízké startovací napětí.
4. Grafické zobrazení startovacilho rozpětí.

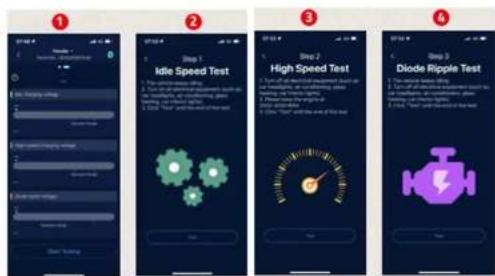

4.4. Zátěžový test

1. Startovací test
2. Pro testování napětí otevřeného obvodu nechte vozidlo na neutrálu a zapněte všechny elektrické spotřebiče. Test trvá asi 6 sekund.
3. Během testu napětí pří vysokých otáčkách vypněte všechny spotřebiče, zvyšte otáčky na 2500 až 3000 otáček za minutu a udržujte je po dobu 6 sekund. Poté se test dokončí.
4. Test zvlnění diody: Nechte vůz běžet na volnoběh a vypněte všechna elektrická zařízení. Test trvá asi 6 sekund.

Step 1 Idle Speed Test Step 2 High Speed Test Diode Ripple Test

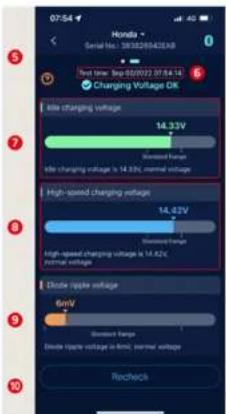

Normální nabijeci napěti: Nabijeci systém ukazuje, že výstup alternátoru je normalní a nebyl detekován žádný problém.

Přiliš nizké nabijeci napěti: Zkontrolujte, zda neprokluzuje hnaci řemen a zda je v pořadku propojení mezi alternátorem a autobateri. Pokud je vše v pořadku, postupujte prosim podle doporučení výrobce automobilu, abyste vyloučili závadu na alternátoru.

Příliš vysoké nabijeci napěti: Výstupní napěti alternátoru je příliš vysoké. Kontaktujte proším specializovaný servis. aby zkontroloval nabíjení. Obvyklé napěti automobilových regulátorů je 14,7 V ±0,5 V. Vysoké nabijeci napěti povede k přebíjení autobaterie a zkracuje její provozuschopnost.

Take muze zpusdovat zavady.
6. Cas ukončeni zatezoveno testu.
7. Napětí otevřeného obvodu: Zelená barva značí normální napětí a červená příliš vysoké nebo příliš nízké napětí.
8. Napěti při vysokých otáčkách: Modrá barva indikuje normalní napěti a červená přiliš vysoké nebo přiliš nízké napěti.
9. Test zvlněni diody: Oranžová barva indikuje normalní a červená přiliš vysoké nebo přiliš nízké napěti.
10. Pole pro opakování testu.

Přehled cest

1. Klikněte na ikonu pro výběr záznamů všech cest.
2. Vyberte konkrétní zařízení jehož data chcete zobrazit.
3. Čas začátku, provozní doba a selhání zapalování každé jízdy.

1. Denní oznámení: Modrá barva označuje zapnuti, bílá vypnuti oznámení. Ve výchozím nastavení systém neposkytuje vic než jedno oznámení během 9 hodin. Tuto frekvenci múžete upravit.
2. Oznámení neobvyklého startování: Modrá barva označuje zapnutí, bílá vypnutí oznámení. Ve výchozim nastavení systém neposkytuje víc než jedno oznámení během 9 hodin. Tuto frekvenci můžete upravit.
3. Upozornění na napětí: Mezní hodnoty pro upozornění můžete nastavit posuvníky. Když napětí autobaterie klesne pod nebo sloupne nad nastavenou hodnotu, uživatel obdrži oznámení z aplikace.
4. Export dat: Zde můžete posílat historická data za vybraný měsíc v Excelu emailem nebo přes aplikaci WhatsApp, Skype, Facebook, atd.
5. Unit (Jednotka): Zde můžete nastavit používání metrických nebo imperiálních jednotek.
6. Firmware Update (Aktualizace firmwaru): Pod touto položkou můžete zkontrolovať používanou verzi hardwaru a aktualizovat firmware, když je dostupná nová verze.
7. About: Zde najdete informace k ochraně soukromí, často kladené otázky (FAQ), zpětnou vazbu (Feedback) a verzi aplikaci (App version).

FAQ: Tato podnabidka obsahuje často kladené otázky a příslušné odpovědi.

Feedback: Zde můžete odeslat svůj názor na aplikaci nebo informovat výrobce o problémech.

App version: Zobrazeni čisla aktualni verze aplikace.

1. Nepoužívejte výrobek mimo specifikovaný rozsah napětí (6 – 19 V). Příliš vysoké vstupní napětí může zařízení poškodit.
2. Použití aplikace vyžaduje chytrý telefon se systémem Android 5.0 nebo vyšším, resp. iOS 10.0 nebo vyšším.
3. Jakmile se chytrý telefon dostane do dosahu Bluetooth, obdržite oznámení.
4. Když není zapnula funkce upozornění na denní testy a chytrý telefon je v blízkosti zařizení, nebude dostávat oznámení o výsledcích dennich testů. Funkci můžete aktivovat jak v nastavení aplikace, tak v nastavení na chytrém telefonu.
5. Pokud není zapnuta funkce upozomění a chytrý telefon je v blízkosti zařízení, nebude dostávat oznámení s upozorněním. Funkci můžete aktivovat jak v nastavení aplikace, tak v nastavení na chyrém telefonu.
6. Při aktualizaci firmwaru se vymažou všechna data v zařizení. Před aktualizaci firmwaru olevřete aplikaci a počkejle, dokud se nedokonči synchronizace.
7. Všechny záznamy dat se ukládaji do telefonu a když se aplikace aktualizuje, nedojde ke ztrátě dat. Když se ale aplikace odinstaluje, data se vymažou.
8. Zařízení automaticky monitoruje autobaterii vozidla, startovaci systém a systém nabíjení. Zařízení dokáže ukládat data až za 72 dní. Připojte prosim aplikaci alespoň jedenkrát za 72 dní, aby se zajistilo, že data se dlouhodobě mohou ukládat.
9. Pokud se aplikace nedokáže připojit k zařízení Battery Guard, ujistěte se, že na chytrém telefonu máte aktivovanou funkci Bluetooth, že jste dostatečně blízko zařízení a že jste zařízení správně přidali do aplikace.

Bezpečnostní předpisy, údržba a čištění

Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žadně zásahy do výrobku. Případně opravy svěřte odbornému servisu. Nevystavujte tento výrobek přilišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej víbracím, ofřesům a přímému slunečnímu záření. Tento výrobek a jeho přílušenství nejsou žadně dětské hracky a nepafí do rukou mařych dětí Nenechávejte voříné ležet obalový materiál. Fólie z umělých hmot představujú nebezpečí pro děti, nebof by je mohly spolknout.

Pokud si nebudete vědět rady, jak tento výrobek použivat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka.

K čištění pouzdra používejte pouze měkký, mimě vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnuti nebo chemická rozpouštědla (ředidla barev a laku), neboř by tyto prostředky mohly poškodit povrch a součásti výrobku.

Recyklace

Elektronické a elektrické produkty nesměji být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku příměřeně podle platných zákonných ustanovení.

Šetřete životní prostředí! Přispějte k jeho ochraně!
