NÁVOD K OBSLUZE Tryton HMS Premium

Před instalací si prosím pozorně přečtěte návod k použití. Podívejte se do příručky, abyste zjistili seznam všech součástí, které byly dobře zabaleny. (Pokud některé díly chybí nebo jsou poškozené, okamžitě zavolejte na naše oddělení zákaznického servisu.

Při instalaci se říd'te pokyny k instalaci. Toto zařízení je navrženo tak, aby poskytovalo co nejefektivnější a nejplynulejší tréninkové pohyby. Po instalaci, způsob používání výrobků můžete znát až poté, co se seznámíte se všemi funkcemi. V případě jakýchkoli otázek.

Zkontrolujte prosím instalaci a zjistěte chybné kroky během instalace. Pokud stále nefunguje, obraťte se na distributory autorizované původním výrobcem. Bude zapotřebí kód a návod.

Sestava komponent

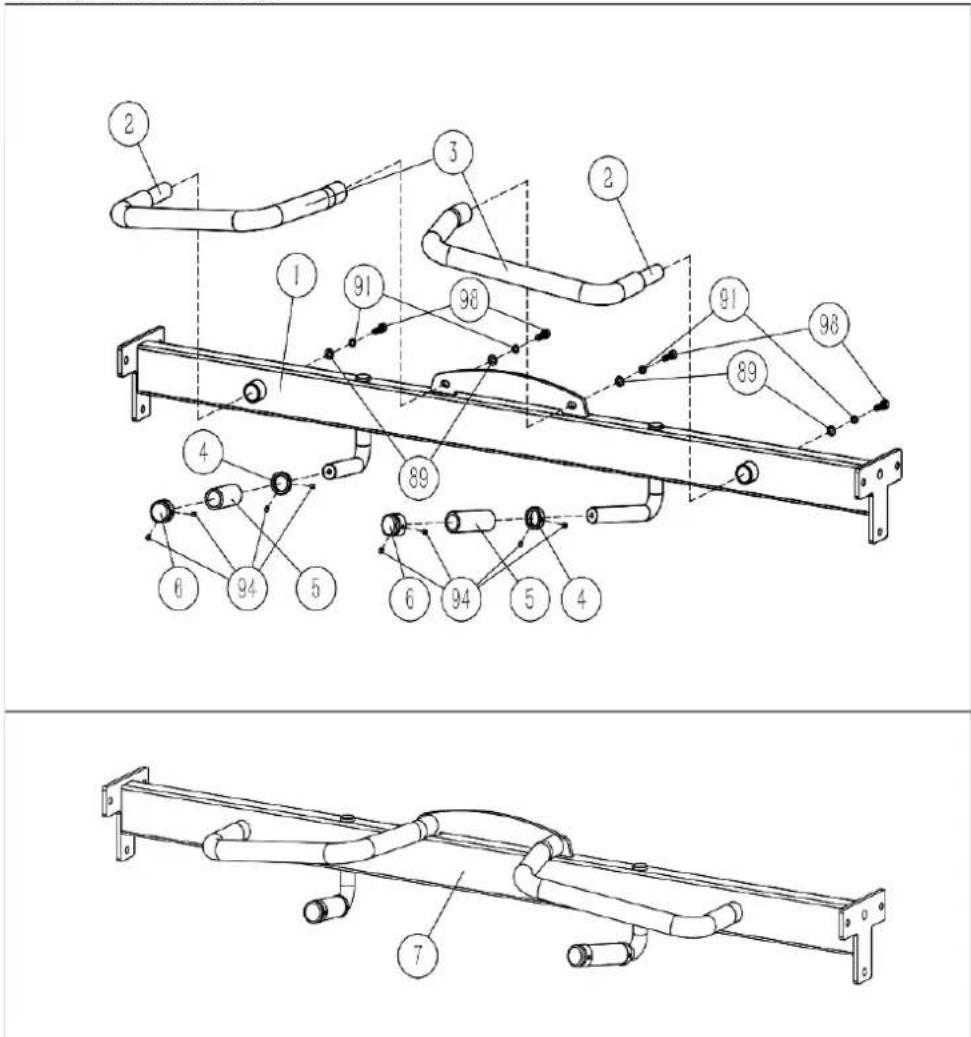

1. Sestava horního nosníku

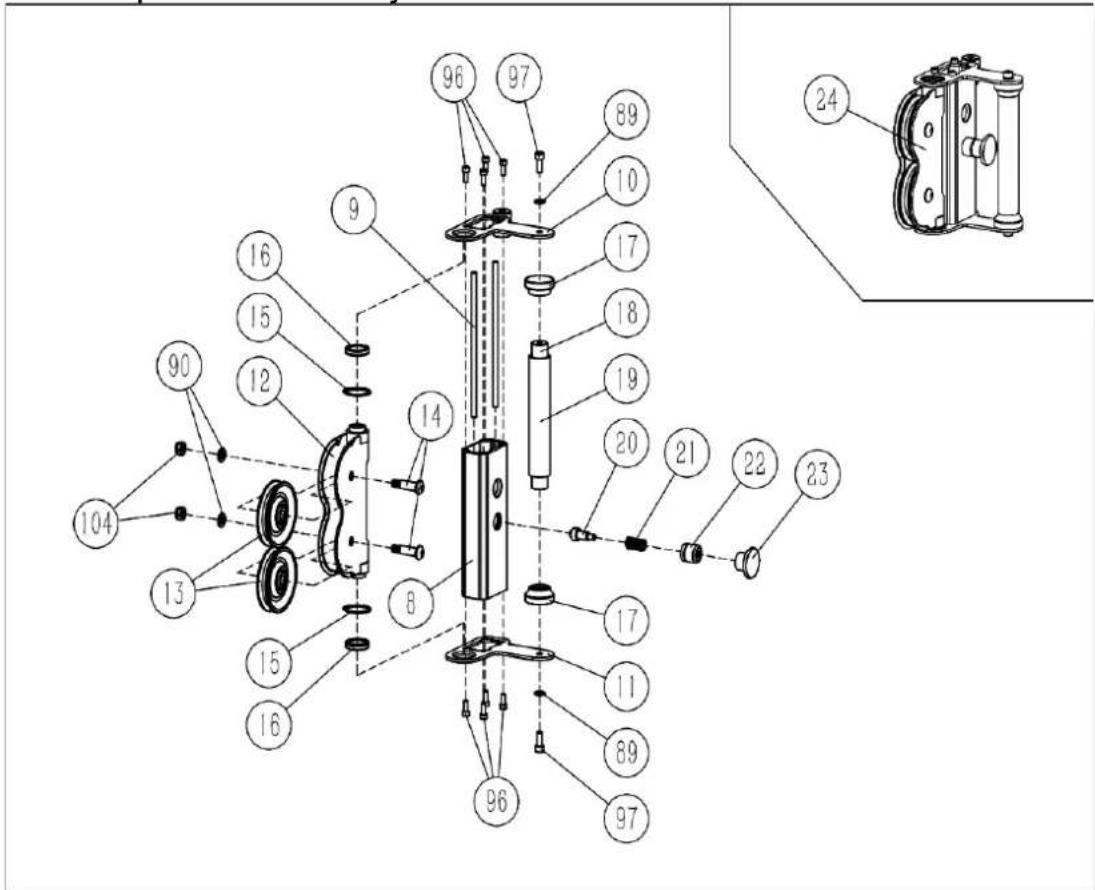

2. Sestava posuvného navijáku

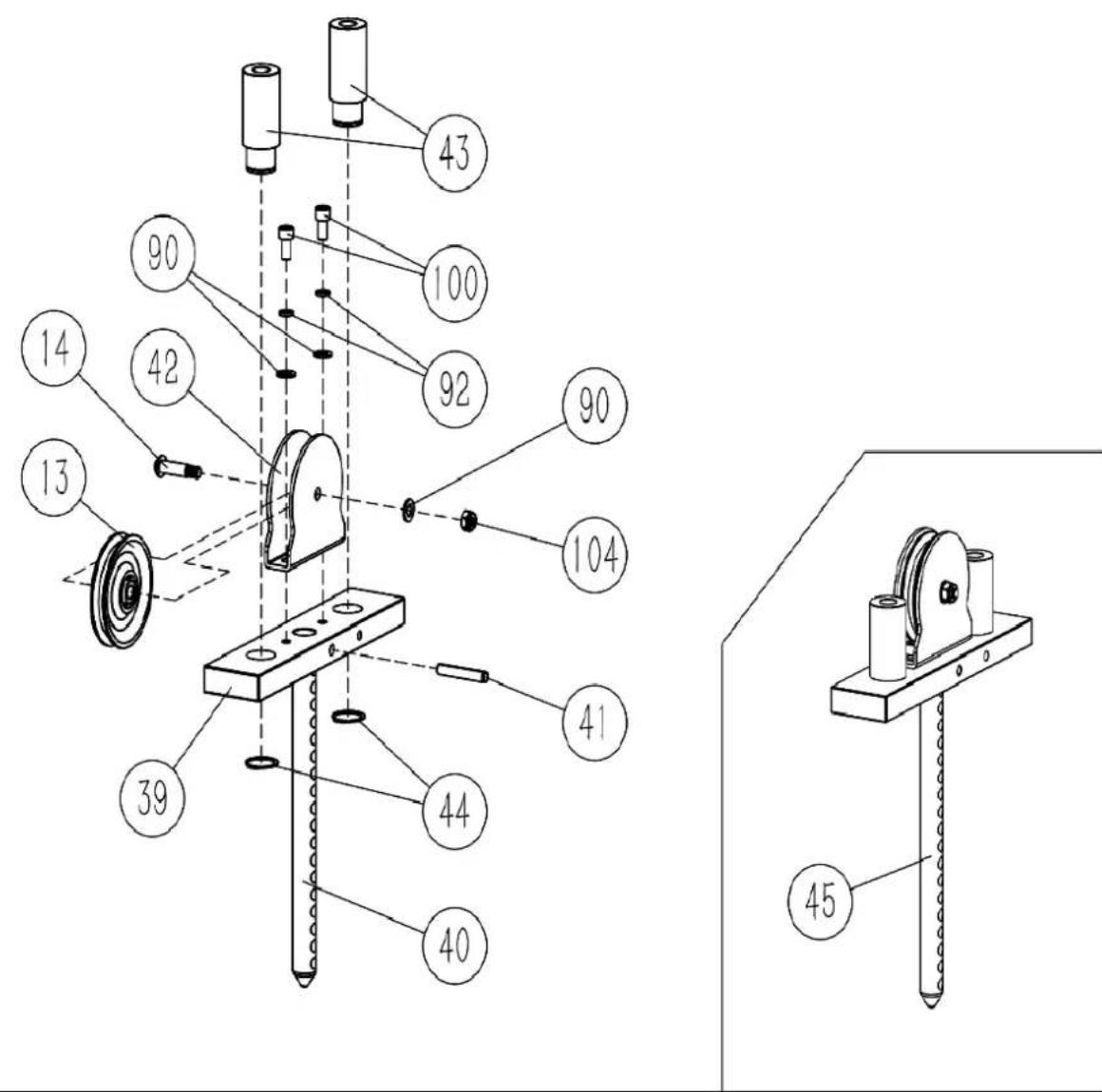

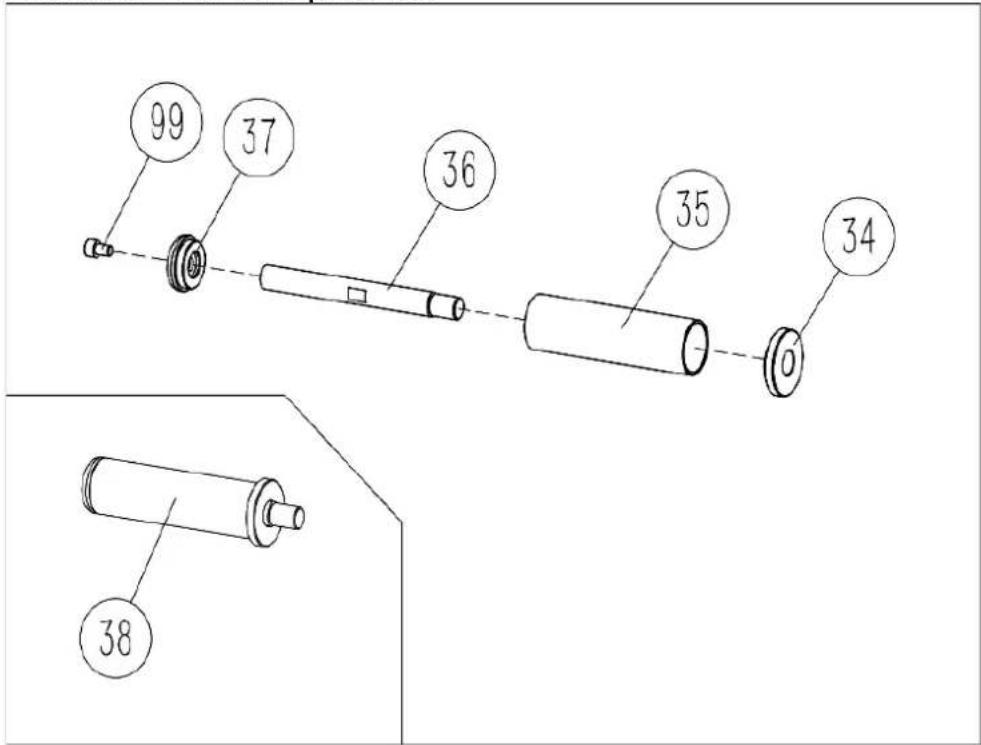

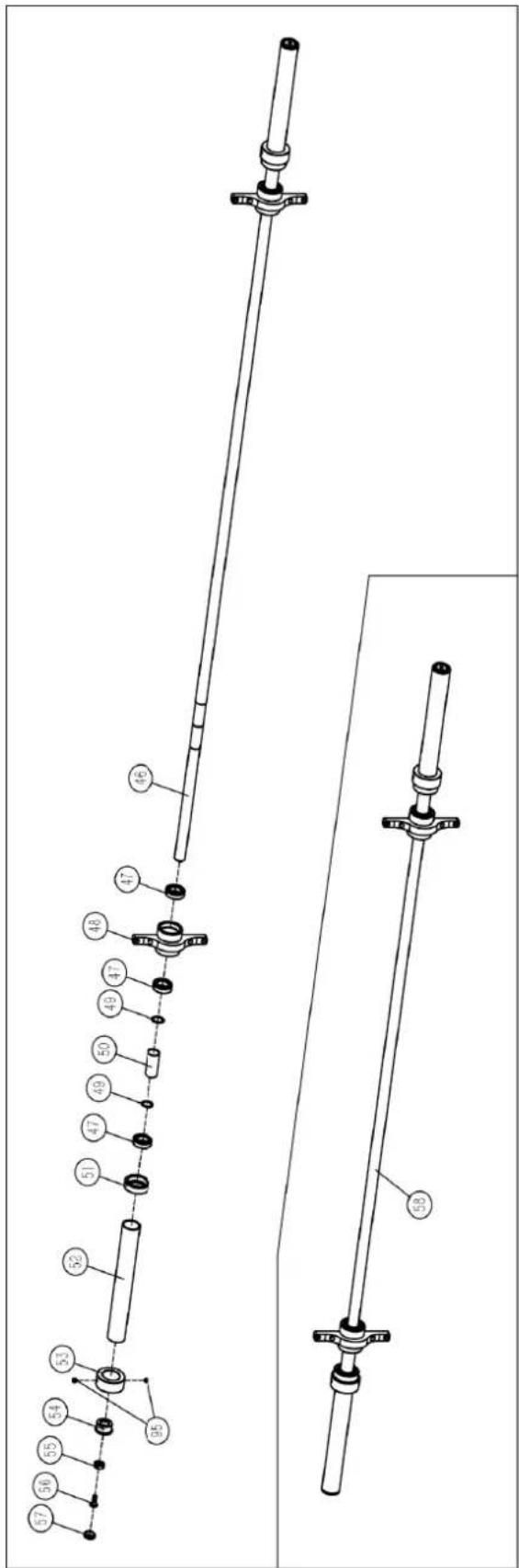

5. Sestava univerzálního pouzdra

99 37 36 35 34 0 38

6.Hlava průvodce

7.Sestava páky činky

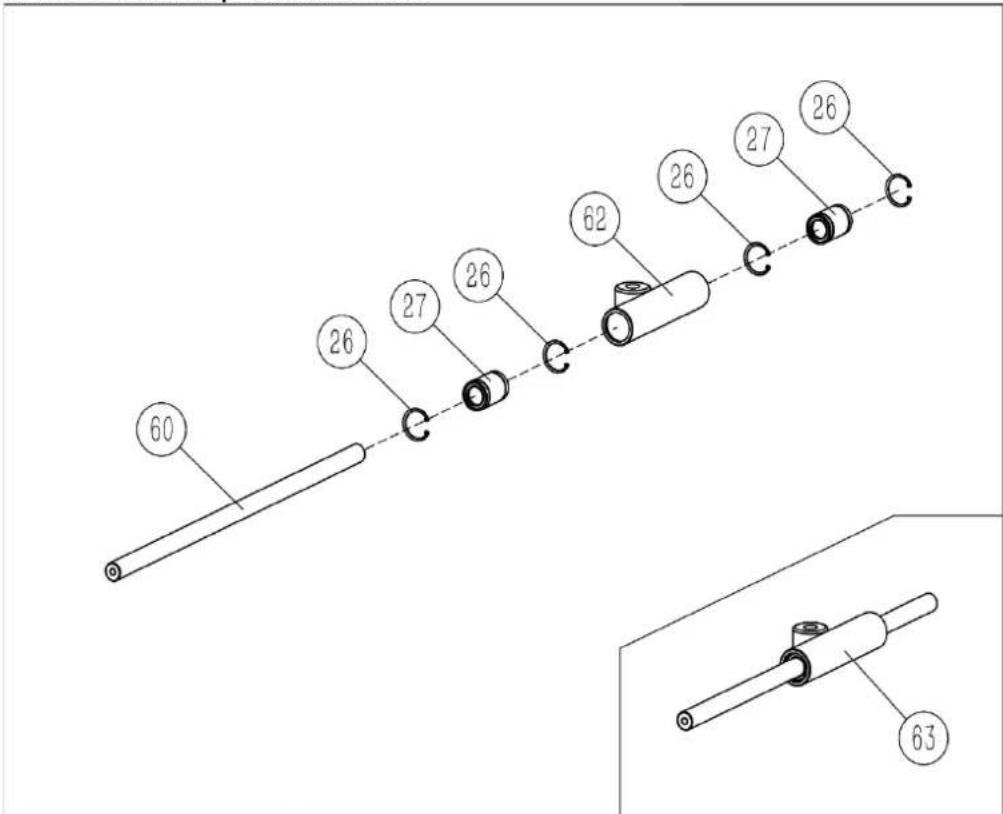

9.Zasuňte sestavu pouzdra dolů

60 26 27 26 62 26 27 26 63

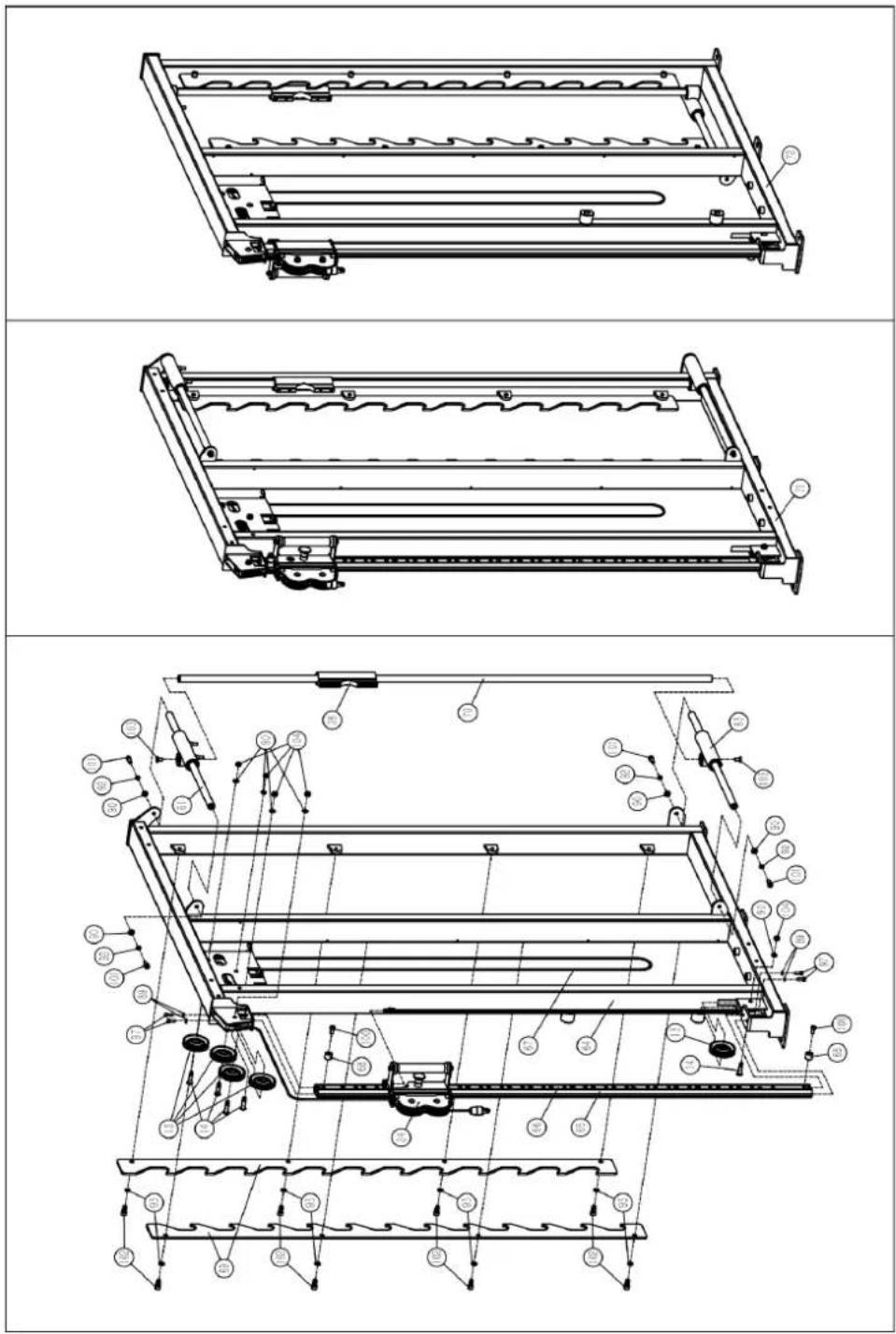

10.Sestava levého (pravého) bočního stojanu

Instalace pravé strany stojanu se řídí pokyny pro instalaci levé strany stojanu.

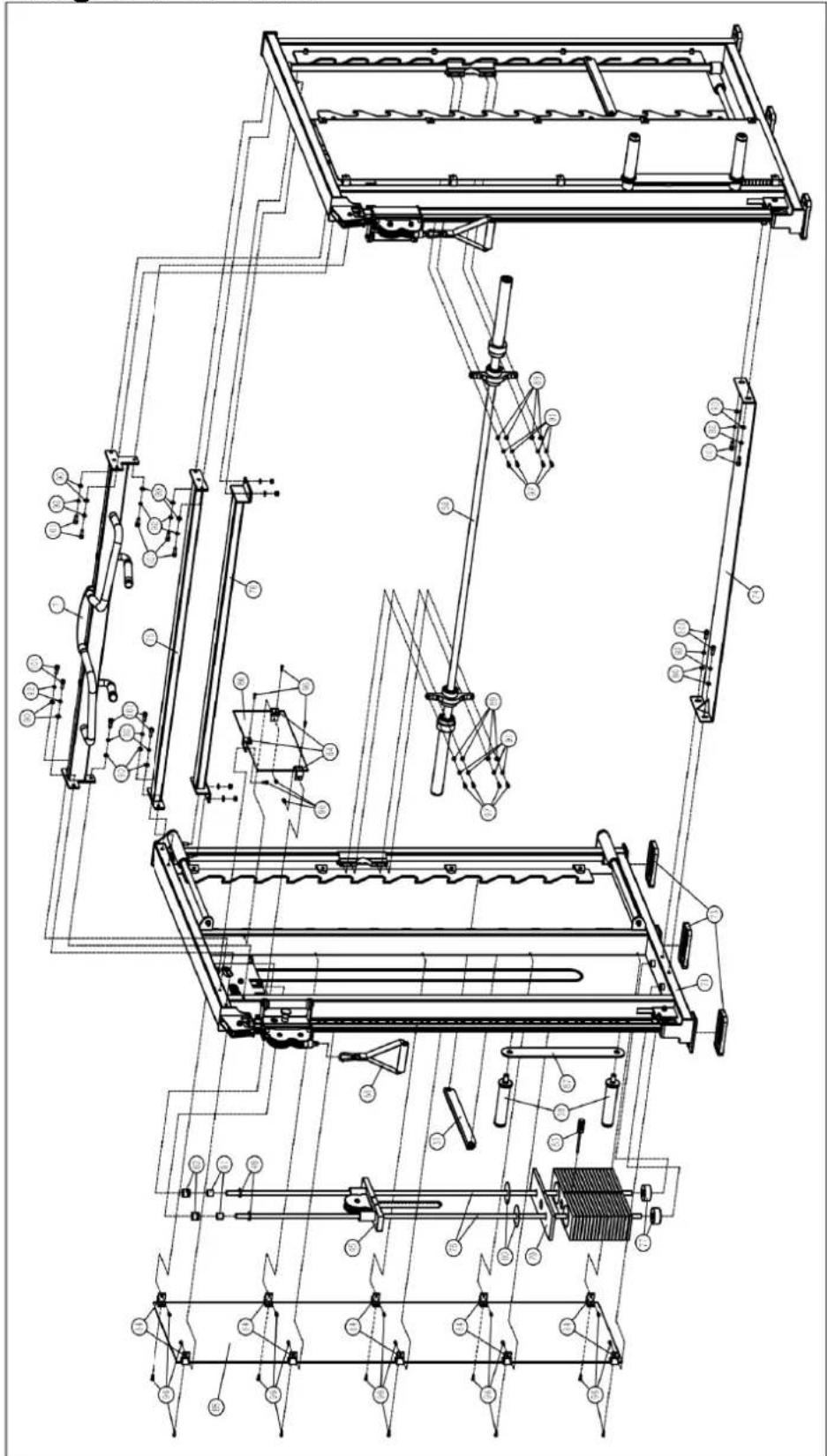

Integrální sestava

Postup instalace příslušných dílů a komponent s pravým bočním držákem naleznete na obrázku vlevo.

Seznam dílů

Ne.	Název a specifikace	Množství	Poznámky
1	Horní nosník 1
2	Loketní opěrka horního nosníku 2
3	Univerzální pouzdro-650	2
4	Zastavovací kroužek Reefer 2
5	Nasad'te si kondom - 100	2
6	Ostré létající koncovky řídítek 2
7	Sestava horního nosníku	1
8	Posuvné pouzdro	2
9	Posuvná lišta	4
10	Levý a pravý posuvný rám s pevnou deskou	各1
11	Deska s posuvným pouzdrem	2
12	Drátěný box ve tvaru písmene B	2
13	95 lineární kolo	16
14	Osa cívky-32	16
15	Elastický límec pro hřídel 37	4
16	Kuličkové ložisko 61805	4	Zastavovací kroužek
17	Koncový uzávěr rukojeti	4
18	Rukojeť s protiskluzovým rukávem	2
19	Univerzální pouzdro-186	2
20	Posuvný kolík	2
21	Pružina čepu sedla 2
22	Posuvné pouzdro 2
23	Rukojeť kolíku 2
24	Sestava levého a pravého kola posuvného vedení	Po jednom
25	Paličkovaná objímka 2
26	Elastický pojistný kroužek pro otvory 40	24
27	Lineární ložisko 25UU	12
28	Sestava lineárního ložiska	2
29	Bezpečnostní deska 2
30	Pojistný limit Kolík	4
31	Bezpečnostní limitní čep nápravy	4
32	Elastický límec pro hřídel 12	4
33	Sestava blatníku	2
34	Univerzální koncovka pouzdra-2	4
35	Univerzální pouzdro-1	4
36	Rukávová tyč	4
37	Univerzální koncovka pouzdra-1	4
38	Sestava univerzálního pouzdra	4
39	Univerzální vodicí blok	2
40	Univerzální středová tyč II (18 otvorů)	2
41	Pružný válcový čep s univerzálním vodicím blokem	2
42	95 kolová skříň odbočky	2
43	Univerzální vodicí pouzdro	4
44	Elastický límec pro hřídel 32	4
45	Vodicí hlava 2
46	Páka na činku 1
47	Kuličkové ložisko 6006 6
48	Sada objímek pro páku na činku	2
49	Elastický límec pro hřídel 30	8
50	Pouzdro na hák na činku 2
51	Spojka objímky na činky	2
52	Univerzální pouzdro-3	2
53	Podpěrná objímka tyče	2
54	Koncový uzávěr pouzdra činky	2
55	Kuličkové ložisko 6001ZZ	2
56	Osa cívky-10	2
57	Φ32 Koncový uzávěr	2
58	Sestava páky činky 1
59	Horní kluzná objímka	2
60	Posuvná lišta	4
61	Nasunutí na sestavu pouzdra	2
62	Posuňte rukáv dolů	2
63	Posuňte sestavu pouzdra dolů	2
64	Levý (pravý) boční stojan	Po jednom
65	Ptačí pól 2
66	Nastavovací deska posuvné tyče	2 sady
67	Sestava kabelů 2
68	Univerzální dorazové pouzdro	4
69	3d Smith Hook Plate 4
70	Smith Pole 2
71	Sestava levého stojanu	1
72	Sestava pravé boční konzoly	1
73	FOOTPADS	6
74	Nožní pedál	1
75	Spojovací rám	1
76	Pohyblivý stojan	1
77	Gumová podložka pod protizávaží	4
78	Vodicí tyč zdroje protiváhy	4
79	Univerzální protizávaží	36
80	Izolační kus bloku protiváhy	72
81	Pouzdro vodicí tyče	4
82	Koncové pouzdro vodicí tyče	4
83	Šroub protizávaží	2
84	Držák štítu	26
85	Štítová deska-1	2
86	Štítová deska-2	2
87	Objímková deska 2
88	Rukojeť 2
89	Plochá podložka 8	24
90	Plochá podložka 10	42
91	Pružinová podložka 8	12
92	Pružinová podložka 10	26
93	Pružinová podložka 12 8
94	Šrouby s vnitřním šestihranem M5x5	8
95	Šrouby s vnitřním šestihranem M8x12	4
96	Šrouby s vnitřním šestihranem M6x16	68
97	Šrouby s vnitřním šestihranem M8x20	20
98	Šrouby s vnitřním šestihranem M8x25	4
99	Šrouby s vnitřním šestihranem M10x16	4
100	Šrouby s vnitřním šestihranem M10x20	8
101	Šrouby s vnitřním šestihranem M10x25	22
102	Šrouby s vnitřním šestihranem M12x25	8
103	Šrouby se šestihrannou hlavou M10x20	4
104	Šestihranná samojistná matice M10	16

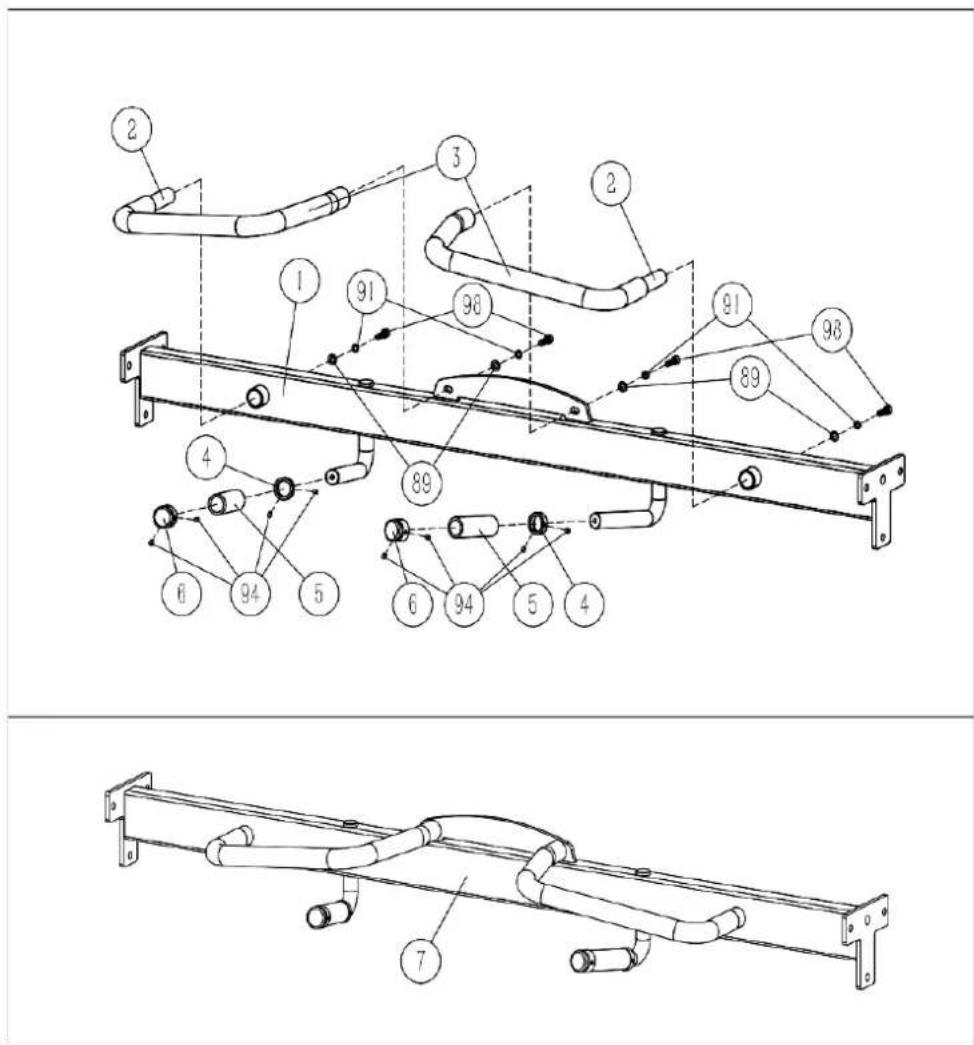

1. Montáž horného nosníka

Nie.	Názov a špecifikácia Množstvo		Poznámky
1	Horný nosník 1
2	Opierka horného nosníka 2
3	Univerzálne puzdro-650	2
4	Zastavovací krúžok pre nákladné autá 2
5	Nasad'te si kondóm - 100	2
6	Ostré lietajúce koncovky riadidiel 2
7	Montáž horného nosníka	1
8	Posuvné puzdro	2
9	Posuvná lišta	4
10	L'avé a pravé posuvné puzdro pevného rámu dosky	各1
11	Doska s posuvným puzdrom	2
12	Skrinka na drôtené kolesá v tvare B	2
13	95 riadkové koleso	16
14	Os cievky-32	16
15	Elastický golier pre hriadel' 37	4
16	Guľôčkové ložisko 61805	4	Zastavovací krúžok
17	Koncový uzáver rukoväte	4
18	Rukovät's protišmykovým rukávom	2
19	Univerzálne puzdro-186	2
20	Posuvný kolík	2
21	Pružina čapu sedadla 2
22	Posuvné puzdro 2
23	Rukoväť kolíka 2
24	Zostava kolesa ľavého a pravého posuvného vedenia	Po jednom
25	Cievková objímka 2
26	Elastický poistný krúžok pre otvory 40	24
27	Lineárne ložisko 25UU	12
28	Zostava lineárneho ložiska	2
29	Bezpečnostná doska	2
30	Kolík s poistným limitom	4
31	Bezpečnostný koncový čap nápravy	4
32	Elastický golier pre hriadel' 12	4
33	Montáž blatníka	2
34	Univerzálna koncovka puzdra-2	4
35	Univerzálny rukáv-1	4
36	Rukávová tyč	4
37	Univerzálna koncovka puzdra-1	4
38	Univerzálna objímka	4
39	Univerzálny vodiaci blok	2
40	Univerzálna stredová tyč II (18 otvorov)	2
41	Elastický valcový čap s univerzálnym vodiacim blokom	2
42	95 odbočná traťová kolová skriňa	2
43	Univerzálne vodiace puzdro	4
44	Elastický golier pre hriadel' 32	4
45	Vodiaca hlava 2
46	Páka na hrazdu 1
47	Guľôčkové ložisko 6006 6
48	Sada objímok pre páku na činky	2
49	Elastický golier pre hriadel' 30	8
50	Obal na hák na činku 2
51	Spojka objímky na činky	2
52	Univerzálny rukáv-3	2
53	Podporná objímka tyče	2
54	Koncový uzáver puzdra na činku	2
55	Guľôčkové ložisko 6001ZZ	2
56	Osa cievky-10	2
57	Φ32 Koncový uzáver 2
58	Montáž páky na činky	1
59	Horné posuvné puzdro	2
60	Posuvná lišta	4
61	Nasunutie na zostavu objímky	2
62	Posuňte rukáv nadol	2
63	Zasuňte zostavu puzdra 2
64	L'avý (pravý) bočný stojan	Po jednom
65	Vtáčí pól 2
66	Nastavovacia doska posuvnej lišty	2 sady
67	Montáž kábla 2
68	Univerzálne dorazové puzdro	4
69	3D Smith Hook Plate 4
70	Smith Pole 2
71	Zostava l'avej strany stojana	1
72	Zostava pravej bočnej konzoly	1
73	FOOTPADS	6
74	Nožný pedál	1
75	Spojovací rám	1
76	Pohyblivý stojan	1
77	Gumová podložka protiváhy	4
78	Vodiaca tyč zdroja protiváhy	4
79	Univerzálne protizávažie	36
80	Izolačný blok protiváhy	72
81	Puzdro vodiacej tyče 4
82	Koncové puzdro vodiacej tyče	4
83	Skrutka protiváhy	2
84	Držiak štítu	26
85	Štítová doska-1	2
86	Štítová doska-2	2
87	Rukávová doska 2
88	Rukovát' 2
89	Plochá podložka 8	24
90	Plochá podložka 10	42
91	Pružinová podložka 8	12
92	Pružinová podložka 10	26
93	Pružinová podložka 12 8
94	Nastavovacie skrutky so šest'hranom M5x5	8
95	Nastavovacie skrutky so šest'hranom M8x12	4
96	Skrutky so šest'hrannou hlavou M6x16	68
97	Skrutky so šest'hrannou hlavou M8x20	20
98	Skrutky so šest'hrannou hlavou M8x25	4
99	Skrutky so šest'hrannou hlavou M10x16	4
100	Skrutky so šest'hrannou hlavou M10x20	8
101	Skrutky so šest'hrannou hlavou M10x25	22
102	Skrutky so šest'hrannou hlavou M12x25	8
103	Šest'hranné skrutky so zapustenou hlavou M10x20	4
104	Šest'hranná samojistná matica M10	16
