Typ produktu	Vzduchový magnetický eliptický trenažér
Značka	HMS Premium
Model	H5815
Rozměry (D x Š x V)	162 x 65 x 180 cm
Čistá hmotnost	101,8 kg
Maximální hmotnost uživatele	150 kg
Hmotnost setrvačníku	8 kg (vnitřní magnet, obousměrný)
Systém odporu	Magnetický s 24 elektronickými úrovněmi
Délka kroku	520 mm
Převodový poměr	12:1
Napájení	DC adaptér (součástí balení)
Funkce displeje	RPM, čas, rychlost, vzdálenost, kalorie, tep, watt, úroveň odporu
Programy	Manuální, 12 přednastavených (P1-P12), Uživatelský, H.R.C. (55%/75%/90%/TAG), Watt konstantní
Měření tepové frekvence	Dotykové senzory na rukojetích
Měření tělesného tuku	Ano (technologie BIA, 5,0%-50%)
Test regenerace	Ano (60sekundový odpočet, hodnocení F1-F6)
Příslušenství	Držák na iPad (volitelný), ventilátor (volitelný)
Montáž	Vyžadována (nářadí součástí)
Záruka	24 měsíců (domácí použití), 12 měsíců (komerční)
Bezpečnostní norma	EN ISO 20957-1 třída SB (pouze domácí použití)

Často kladené otázky - H5815 HMS Premium

Jak mám sestavit eliptický trenažér HMS Premium H5815?

Řiďte se podrobnými pokyny k montáži v manuálu (kroky 1-7). Použijte přiložené nářadí a součástky. Ujistěte se, že všechny šrouby jsou řádně utaženy. Manuál obsahuje podrobné schématy pro každý krok.

Jaké jsou rozměry a hmotnost stroje?

Rozložené rozměry jsou 162 x 65 x 185 cm (výška 185 cm včetně konzole). Čistá hmotnost je 101,8 kg. Maximální hmotnost uživatele je 150 kg.

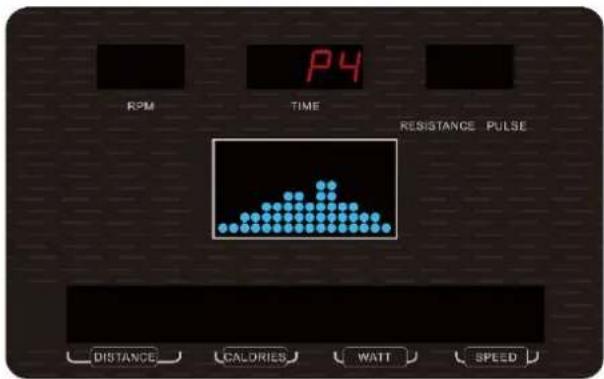

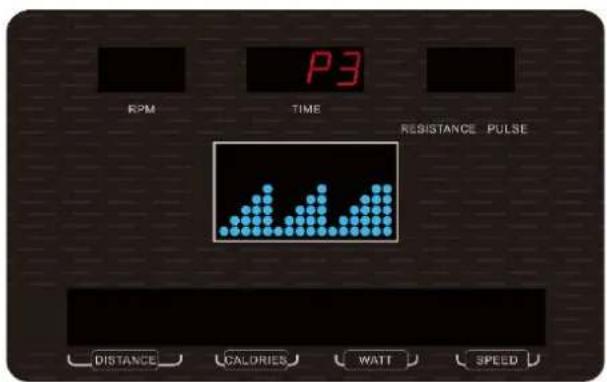

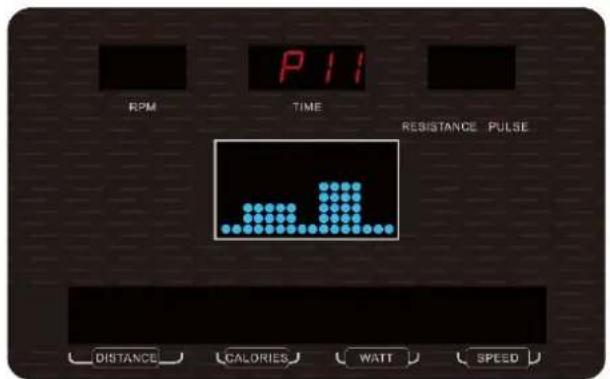

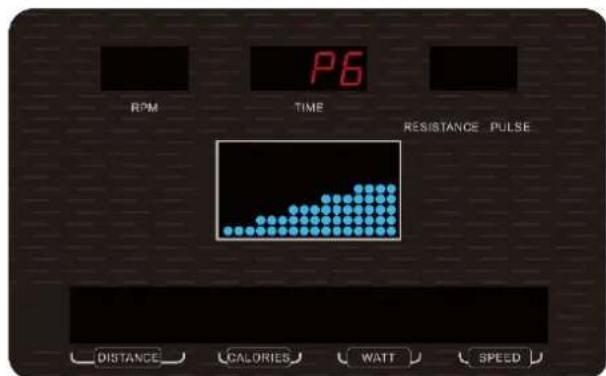

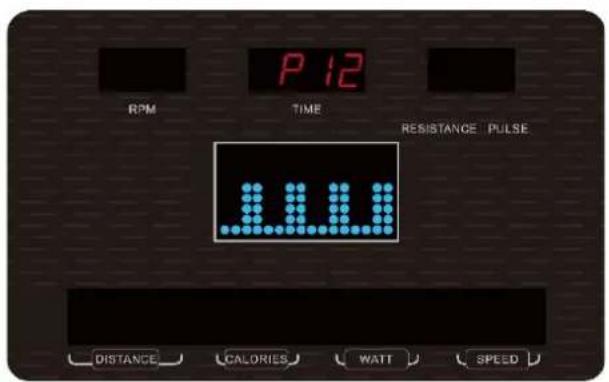

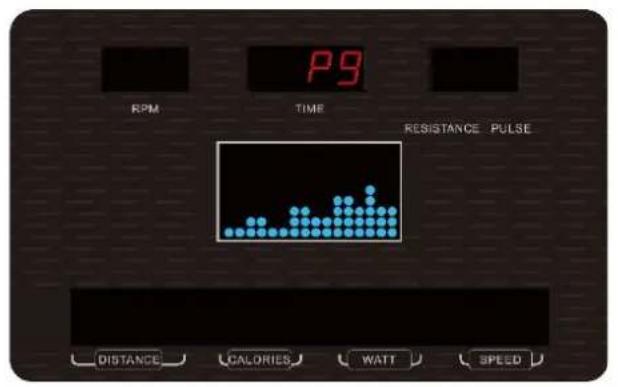

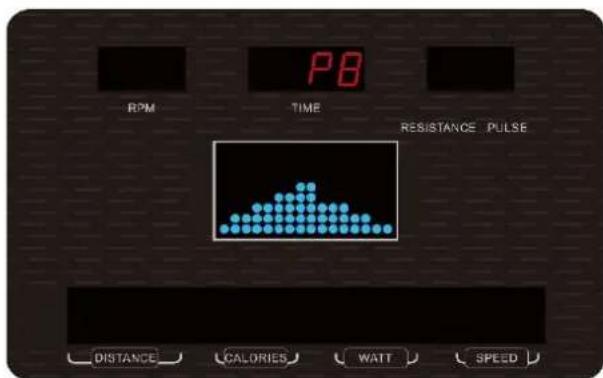

Jak používám přednastavené tréninkové programy?

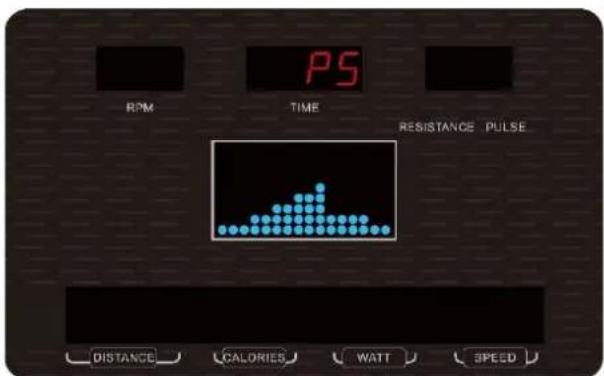

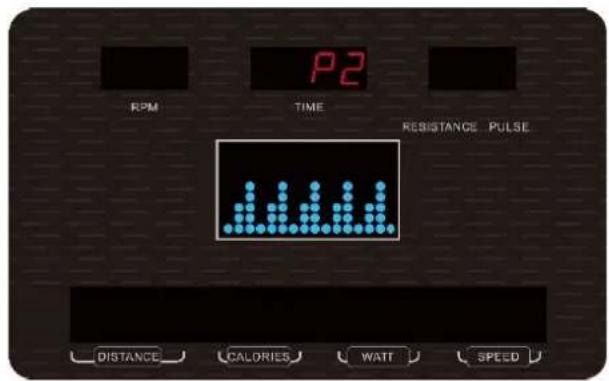

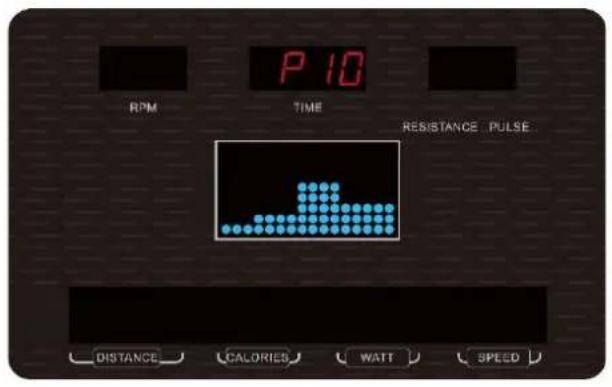

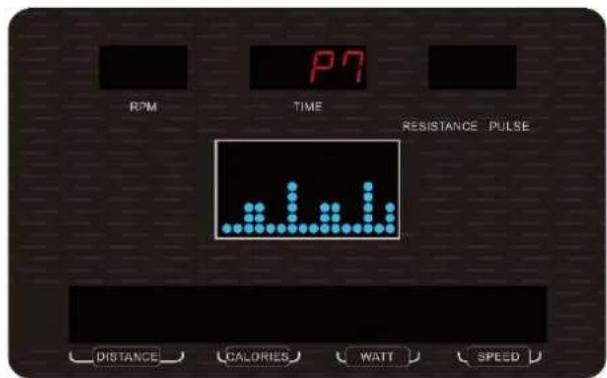

V hlavním menu stiskněte PROGRAM, poté pomocí +/- vyberte jeden z 12 profilů (P1-P12), stiskněte MODE. Nastavte cílový čas, vzdálenost, kalorie a tep, pak stiskněte START/STOP. Odpor se automaticky přizpůsobuje podle profilu.

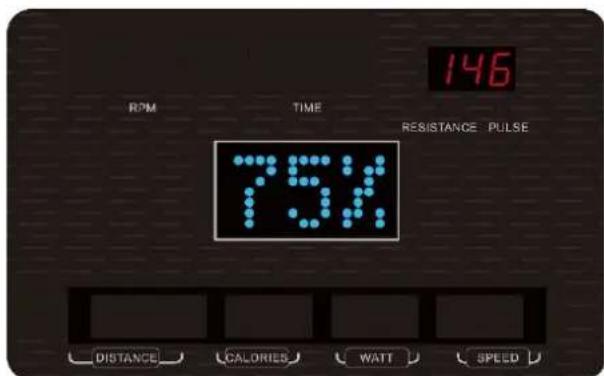

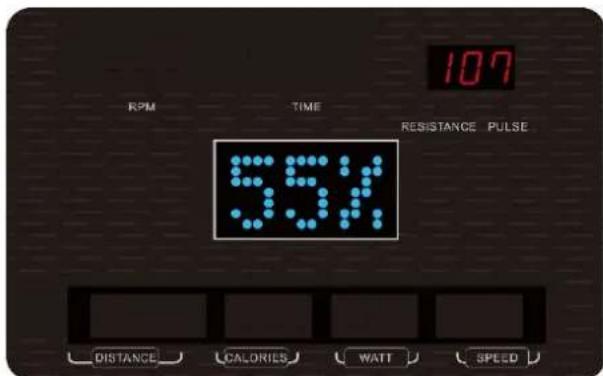

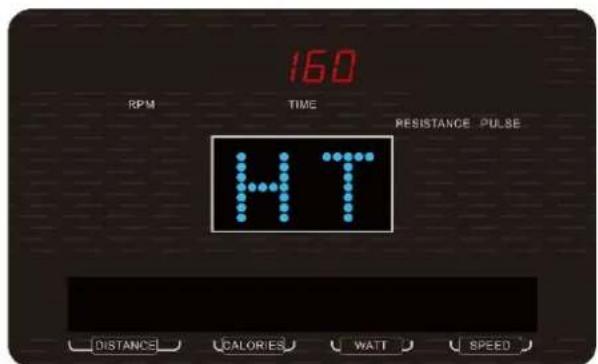

Jak funguje režim kontroly tepové frekvence (H.R.C.)?

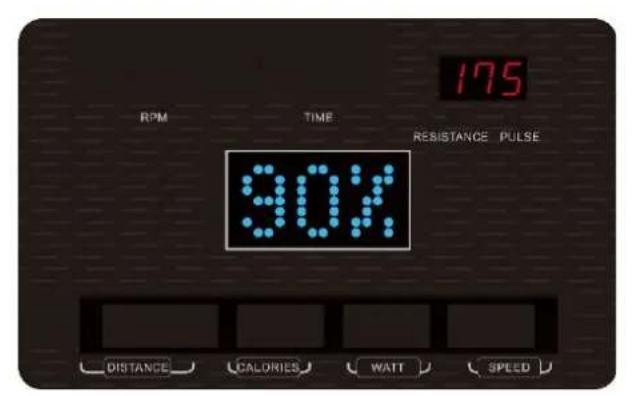

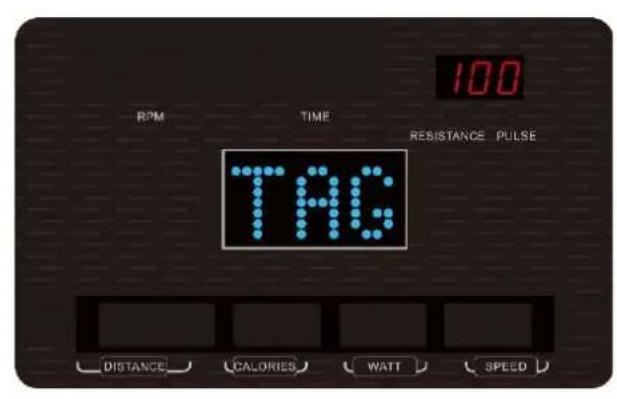

Zvolte režim H.R.C. a vyberte cílové zóny tepové frekvence: 55% (Dieta), 75% (Zdraví), 90% (Sport) nebo TAG (uživatelsky nastaveno). Konzole automaticky upravuje odpor, aby udržela tep blízko cíle. Musíte držet rukojeti nebo mít hrudní pás.

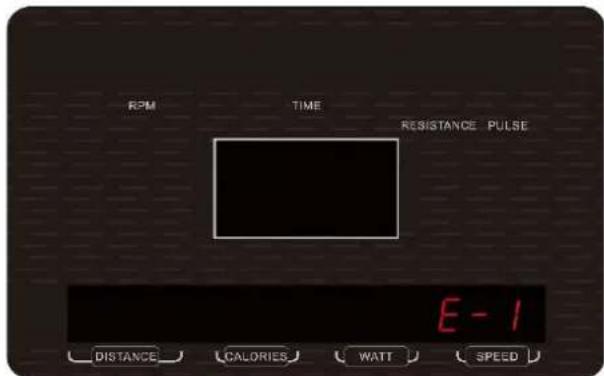

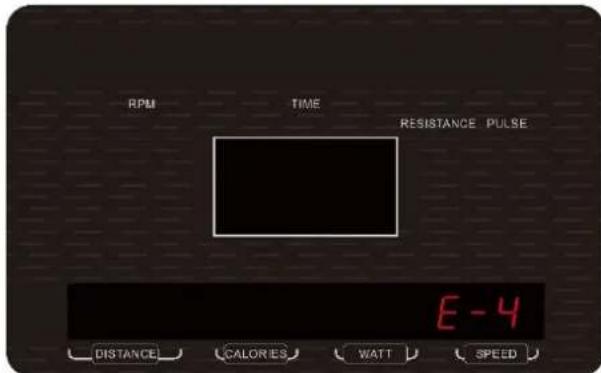

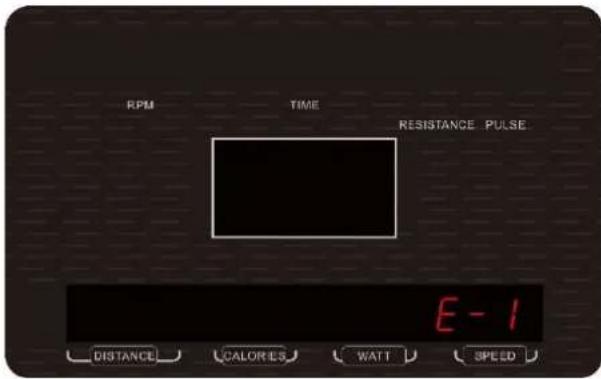

Co znamená chybový kód E-1 nebo E-4 při měření tělesného tuku?

E-1 znamená, že nedržíte rukojeti správně. E-4 znamená, že naměřené procento tělesného tuku je mimo rozsah (5,0%-50%). Zajistěte správný kontakt a zkuste to znovu.

Mohu eliptický trenažér používat pro komerční účely?

Ne, tento model je určen pouze pro domácí použití. Komerční použití zruší záruku (záruka se při komerčním použití zkracuje na 12 měsíců, ale produkt není certifikován pro náročné komerční použití).

Jak mám udržovat eliptický trenažér?

Po každém použití otřete pot a prach měkkým hadříkem. Pravidelně kontrolujte, zda jsou všechny matice a šrouby utaženy. Ujistěte se, že kluzné lišty jsou namazány (podle potřeby naneste olej). Žádná další údržba není nutná.

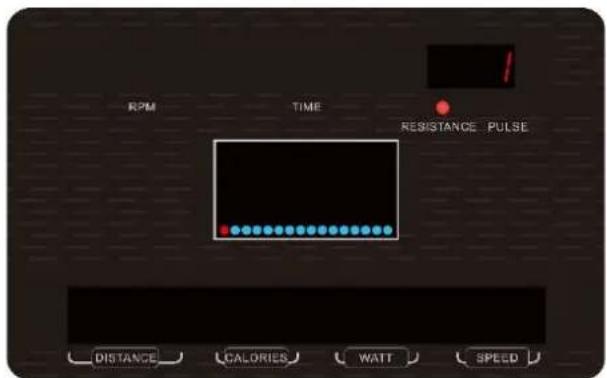

Jaký je rozsah odporu a jak ho nastavím?

Odpor má 24 úrovní. Během tréninku stiskněte +/- pro zvýšení nebo snížení odporu. Úroveň odporu se zobrazí na 2 sekundy na displeji. V manuálním režimu ho ovládáte vy; v programech se nastavuje automaticky.

Proč tento eliptický trenažér nemá brzdný systém?

Eliptický trenažér zastaví, když přestanete šlapat. Neexistuje žádná nouzová brzda. Pro bezpečné zastavení jednoduše zpomalte a přestaňte šlapat. Nepokoušejte se zastavit setrvačník silou.

Jak připojit volitelný držák na iPad?

Připevněte držák na iPad ke konzoli pomocí 4 samořezných šroubů ST4x16, jak je znázorněno v kroku 7 montážního manuálu. Toto příslušenství je volitelné a není součástí všech modelů.

NÁVOD K OBSLUZE H5815 HMS Premium

Tento výrobek je určen k domácímu i komerčnímu využití a byl navržen tak, aby byla zajištěna maximální bezpečnost. Měly by být dodržovány následující zásady:

1. Před započetím tréninku se porad'te s lékařem za účelem vyloučení překážek ve využívání tohoto cvičebního zařízení. Rozhodnutí lékaře je nezbytné v případě užívání léků majících vliv na činnost srdce, tlak krve a hladinu cholesterolu. Je to také nezbytné u osob starších 35 let a osob majících zdravotní potíže.
2. Před započetím tréninku proved'te vždy rozcvičku.
3. Všimejte si znepokojujících signálů. Nesprávné nebo nadměrné cvičení je nebezpečné pro zdraví. Pokud se v průběhu tréninku objeví bolesti hlavy nebo závratě, bolest na hrudníku, nepravidelný srdeční rytmus nebo jiné znepokojující projevy, je potřeba trénink okamžitě přerušit a poradit se s lékařem. Úrazy mohou být způsobené nepravidelným nebo příliš intenzivním tréninkem.
4. V průběhu tréninku a po jeho ukončení zajistěte, aby k zařízení neměly přístup děti a zvířata.
5. Zařízení je potřeba postavit na suchém a rovném povrchu. Z nejbližšího okolí zařízení je potřeba odstranit veškeré ostré předměty. Zařízení je potřeba chránit před vlhkostí a eventuální nerovnosti podlahy je potřeby vyrovnat. Je doporučeno používat speciální antiskluzový podklad, který zabrání posouvání se zařízení během tréninku.
6. Volný prostor kolem zařízení by neměl dosahovat do vzdálenosti menší než 0,6 m a větší než je dostupná tréninková plocha. Volný prostor musí také zahrnovat prostor pro bezpečné sestoupení ze zařízení. Tam, kde se nacházejí dvě tato zařízení vedle sebe, může dojít k podělení volného prostoru.
7. Před prvním použitím, a dále v pravidelných intervalech, je potřeba kontrolovat upevnění šroubů a ostatních spojů.
8. Před započetím tréninku zjistěte upevnění jednotlivých částí a šroubů, které je spojují. Trénink je možné započít pouze v případě, že je zařízení řádně sestaveno.
9. Zařízení by mělo být pravidelně kontrolováno z hlediska opotrebení a poškození, pouze tehdy budou splněny bezpečnostní podmínky. Zvláštní pozornost je potřeba věnovat potahu a pěnovkám, které podléhají opotrebení nejrychleji. Poškozené části je potřeba co nejrychleji opravit nebo vyměnit-do té doby není možno zařízení používat.
10. Do otvorů nevkládejte žádné předměty.
11. Dávejte pozor na čouhající regulační části a jiné konstrukční části, které by při tréninku mohly překážet.
12. Zařízení využívejte pouze v souladu s jeho určením. Jestliže bude některá část poškozena nebo opotřebena nebo se během tréninku objeví znepokojující zvuky, okamžitě přerušte trénink. Nepoužívejte zařízení, dokud nebude závada odstraněna.
13. Cvičte v pohodlném oblečení a sportovní obuvi. Vyhýbejte se volnému oblečení, které by se mohlo o vyčnívající části zachytit, nebo by mohly omezovat volnost pohybu.
14. Zařízení spadá do kategorie SB a tudíž je možno jej používat i ke komerčním účelům.
15. Během zvedání nebo prénášení tohoto zařízení je potřeba mít správné držení těla, aby nedošlo k poškození páteře.
16. Zařízení je určeno pouze pro osoby dospělé. Děti bez dozoru udržujte v bezpečné vzdálenosti od zařízení.
17. Při montáži zařízení je potřeba přesně dodržovat návod a používat pouze části, které patří k zařízení. Před započetím montáže je potřeby zkontrolovat, zda všechny části, které jsou v seznamu, byly dodány.

UPOZORNĚNÍ: PŘED POUŽITÍM FITNESS ZAŘÍZENÍ JE POTŘEBA SI PŘEČÍST NÁVOD. NENESEME ZODPOVĚDNOST ZA ÚRAZY NEBO POŠKOZENÍ PŘEDMĚTŮ ZPŮSOBENÉ NESPRÁVNÝM POUŽÍVÁNÍM TOHOTO VÝROBKU.

TECHNICKÉ ÚDAJE

Hmotnost netto - 101,8 kg

Kotoučový setrvačník – 8 kg

Rozměry po rozložení – 162 x 65 x 180 cm

Maximální zatížení výrobku – 150 kg

ÚDRŽBA

K čištění zařízení není vhodné používat agresivní čisticí prostředky. Používejte měkký, vlhký hadřík na odstraňování špíny a prachu.

Odstraňujte stopy potu, neboť kyselá reakce může poškodit potah. Zařízení je potřeba přechovávat na suchém místě, aby bylo chráněno před vlhkostí a korozí.

ZPŮSOB BRŽDĚNÍ

Pro zastavení rotopedu je potřeba přestat šlapat. Orbitrek H5815 není vybaven blokačním systémem a nemá bezpečnostní brzdu.

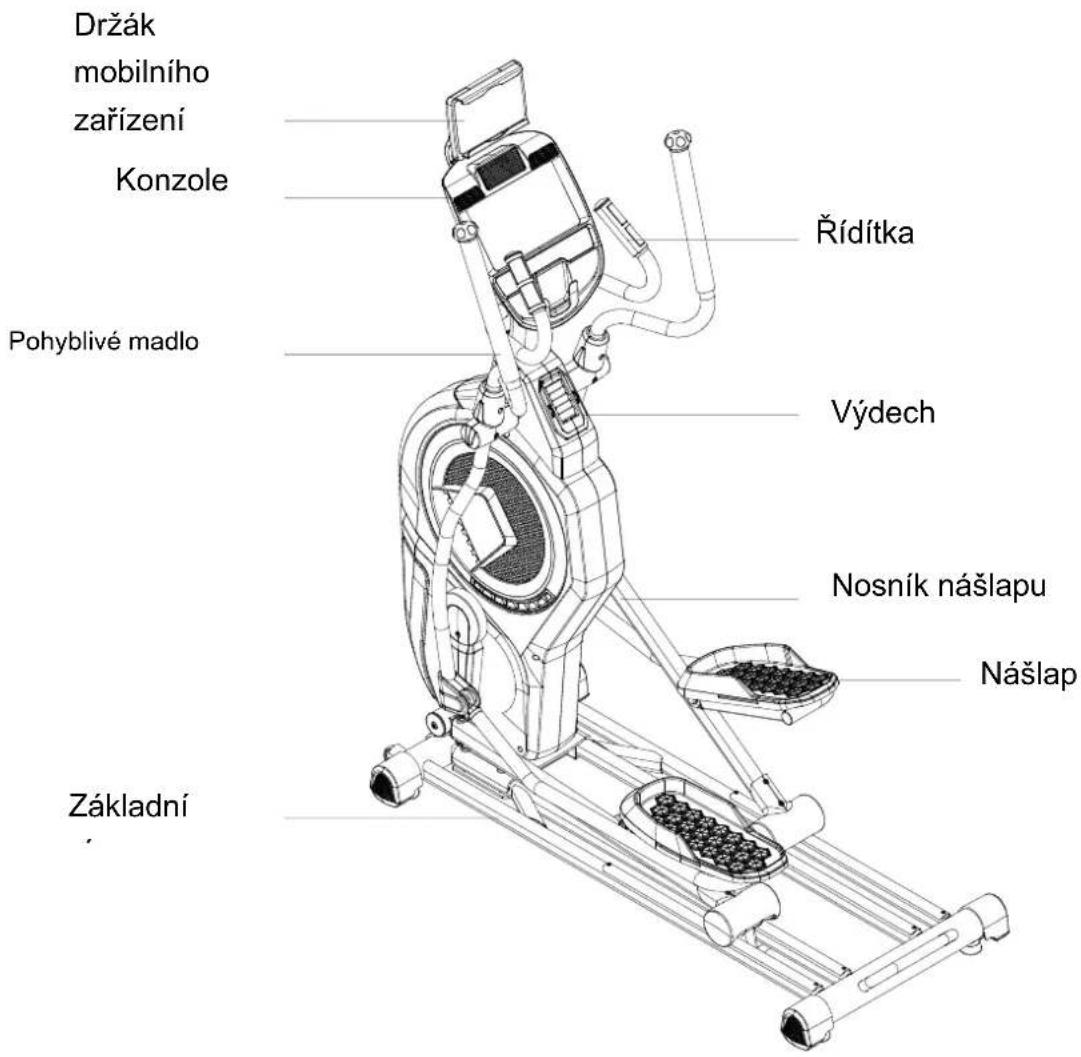

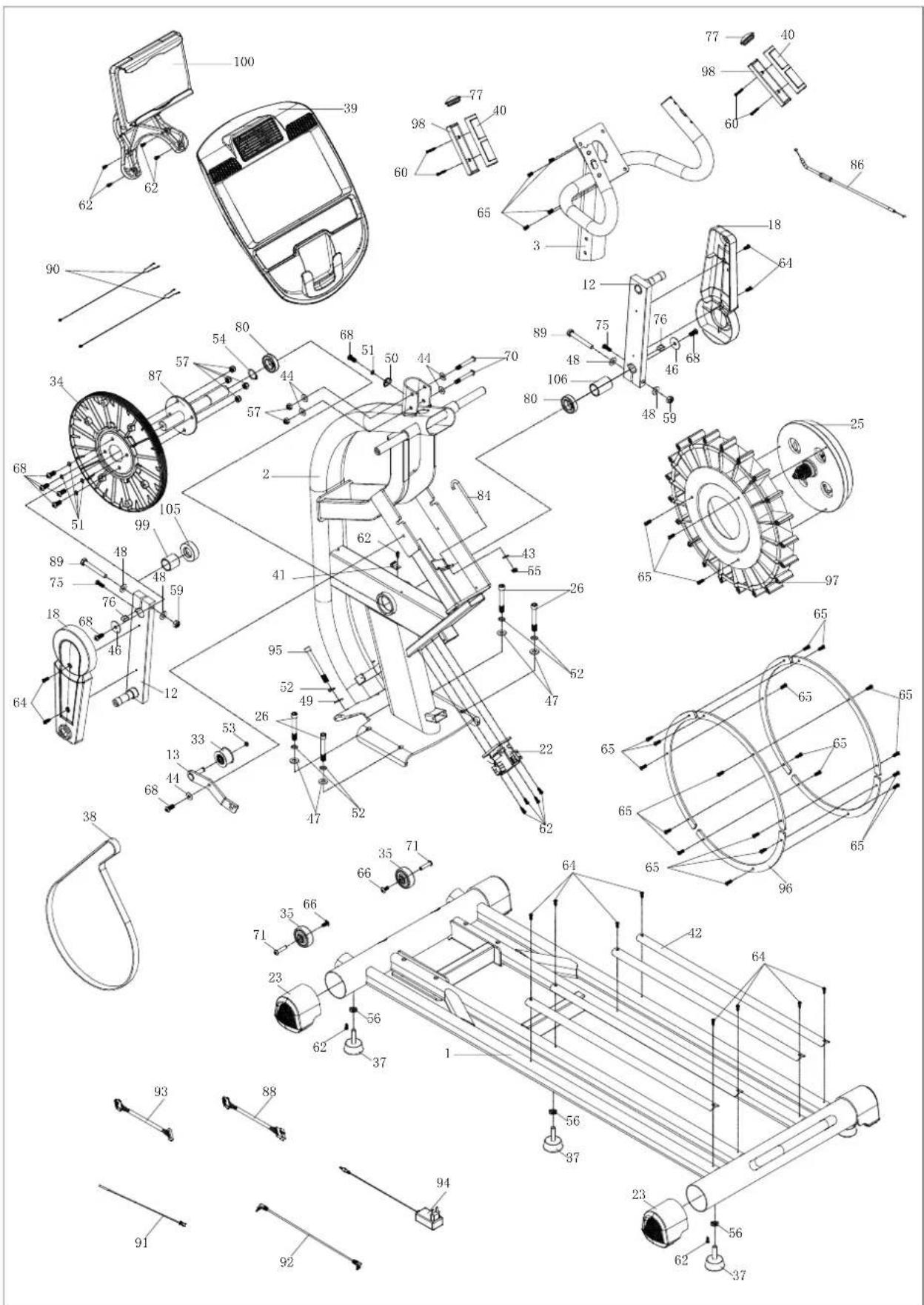

Schéma součástí:

Č.	Název	Specifikace	Ks	Č.	Název	Specifikace	Ks
1	Základní rám		1	34	Řemenice		1
2	Hlavní rám		1	35	Kolečko		2
3	Sloupek s madly		1	36	Váleček		4
4	Pohyblivé madlo - levé		1	37	Nožička		5
5	Pohyblivé madlo - pravé		1	38	Řemen		1
6	Pohyblivý sloupek - levý		1	39	Konzole		1
7	Pohyblivý sloupek - pravý		1	40	Kryt elektrod - horní		2
8	Nosník s válečky - levý		1	41	Držák čidla		1
9	Nosník s válečky - pravý		1	42	Hliníkový kryt kolejnice	670 × 29.5 × 11.2	4
10	Nosník nášlapu - levý		1	43	Plochá podložka	6 × 20 × t2.0	1
11	Nosník nášlapu - pravý		1	44	Plochá podložka	8.5 × 20 × t1.5	9
12	Klika		2	45	Plochá podložka	8.2 × 25 × t2.0	4
13	Stabilizátor		1	46	Plochá podložka	32 × 8.5 × t2.0	2
14	Vnější kryt - levý		1	47	Plochá podložka	10 × 22 × 2.0	4
15	Vnější kryt - pravý		1	48	Plochá podložka	12.5 × 22 × t2.0	8
16	Vrchní kryt - levý		1	49	Prohnutá podložka	10.5 × R100 × t2.0	2
17	Vrchní kryt - pravý		1	50	Prohnutá podložka	8.5 × R25 × t2.0	11
18	Kryt kliky		2	51	Pružinová podložka	8	11
19	Kryt kloubu řídítek 1		2	52	Pružinová podložka	10	6
20	Kryt kloubu řídítek 2		2	53	Pružinová podložka	10	1
21	Kryt výdechu		1	54	Pružinová podložka	25	1
22	Motor regulace zátěže		1	55	Šroub	M6	1
23	Krytka stabilizátoru		4	56	Imbusový šroub	M10	5
24	Dekorační pásek		2	57	Nylonová matice	M8	16
25	Zátěžové kolo		1	58	Ozdobná krytka madel	32 × t2.0	2
26	Imbusový šroub	M10×70×20	4	59	Nylonová matice	M12	4
27	Kryt spodního kloubu - levý		2	60	Samořezný šroub	ST3×30	4
28	Kryt spodního kloubu - pravý		2	61	Samořezný šroub	ST4×10	10
29	Kryt pojezdových válečků		2	62	Samořezný šroub	ST4×16	35
30	Kryt šroubu kliky		2	63	Samořezný šroub	ST4×20	4
31	Nášlap - levý		1	64	Křížový šroub	M5×10	8
32	Nášlap - pravý		1	65	Křížový šroub	M5×15	33
33	Napínací kladka		1	66	Imbusový šroub	M6×12	4

Č.	Název	Specifikace	Ks	Č.	Název	Specifikace	Ks
67	Imbusový šroub	M6×50×20	6	93	Napájecí vodič	L-400mm	1
68	Imbusový šroub	M8×20	12	94	Napájecí adaptér		1
69	Imbusový šroub	M8×40×20	6	95	Imbusový šroub	M10×90×20	2
70	Imbusový šroub	M8×60×20	4	96	Závaží zátěžového kola		6
71	Imbusový šroub	8 × 33 × M6 × 15	2	97	Zátěžové kolo	450 × 62	1
72	Imbusový šroub	9.4 × 23.5-M6/M6 × 12	2	98	Kryt elektrod - dolní		2
73	Imbusový šroub	M8×15	4	99	Kryt kliky 1	30.5 × 29.1	1
74	Osa nosníků	17 × 105 × M12 × 15	2	100	Držák mobilního zařízení		1
75	Imbusový šroub	M6×20	2	101	Spodní kryt výdechu		1
76	Plochá matice	8×10×18	2	102	Závěs		4
77	Kulatá záslepka	BLF82/ 39 × 30 × 27.5	2	103	Závěs pojezdového kola		1
78	Ložisko	6201-ZZ	4	104	Destička		1
79	Ložisko	6004-ZZ	8	105	Kryt kliky 3	45 × 14.3	1
80	Ložisko	6005-ZZ	2	106	Kryt kliky 2	30.5 × 43.5	1
81	Distanční váleček	E12 / 16 × 12 × 6.3	4	107	Vložka		2
82	Koncovka	32 × t1.5	2	108	Imbusobý šroub	M8×75	2
83	Pěnový návlek	30 × t3.0 × 350	2	109	Ložisko	R10-ZZ	8
84	Hák	103× 26 × M6 × 50	1	110	Vložka		2
85	Zarážka	17 × 8.5 × 47	2
86	Brzdové lanko	L-450× 5 × 1.2 × M5	1
87	Osa s přírubou	25 × 220	1
88	Signální vodič	L-1300mm	1
89	Imbusový šroub	M12×75×20	2
90	Signální vodič měření tepové frekvence	L-650mm	2
91	Signální vodič čidla	L-300mm	1
92	Vodič MP3	L-400mm	1

Seznam montážních dílů:

Č.	Název	Specifikace	Ks	Č.	Název	Specifikace	Ks
1	Základní rám		1	44	Plochá podložka	8.5 × 20 × t1.5	9
2	Hlavní rám		1	45	Plochá podložka	8.2 × 25 × t2.0	4
3	Sloupek s madly		1	47	Plochá podložka	10 × 22 × 2.0	4
4	Pohyblivé madlo - levé		1	49	Prohnutá podložka	10.5 × R100 × t2.0	2
5	Pohyblivé madlo - pravé		1	50	Prohnutá podložka	8.5 × R25 × t2.0	11
6	Pohyblivý sloupek - levý		1	51	Pružinová podložka	8	3
7	Pohyblivý sloupek - pravý		1	52	Pružinová podložka	10	6
8	Nosník s válečky - levý		1	57	Nylonová matice	M8	10
9	Nosník s válečky - pravý		1	62	Samořezný šroub	ST4×16	10
10	Nosník nášlapu - levý		1	65	Křížový šroub	M5×15	12
11	Nosník nášlapu - pravý		1	68	Imbusový šroub	M8×20	5
16	Vrchní kryt - levý		1	69	Imbusový šroub	M8×40×20	6
17	Vrchní kryt - pravý		1	70	Imbusový šroub	M8×60×20	4
19	Kryt kloubu řídítek 1		2	72	Imbusový šroub	9.4 × 23.5-M6/M6 × 12	2
20	Kryt kloubu řídítek 2		2	85	Zarážka		2
21	Kryt výdechu		1	88	Signální vodič	L-1300mm	1
26	Imbusový šroub	M10×70×20	4	90	Signální vodič měření tepové frekvence	L-650mm	2
27	Kryt spodního kloubu - levý		2	95	Imbusový šroub	M10×90×20	2
28	Kryt spodního kloubu - pravý		2	100	Držák mobilního zařízení		1
30	Kryt šroubu kliky		2	62	Samořezný šroub	ST4×16(optional)	4
39	Konzole		1

Technické specifikace :

Rozměry:	1620×650×1850mm
Max. rychlost:	12 km/h
Zátěžové kolo:	Vnitřní magnetická brzda, obousměrné, Φ450/8kg
Nastavení zátěže:	1-24
Parametry kroku:	520×240 mm

VYHRAZUJEME SI PRÁVO NA ZMĚNU PRODUKTU BEZ PŘEDCHOZÍHO UPOZORNĚNÍ.

∅8.5×∅20

×t1.5-4

∅8.2×∅25

×t2.0-4

∅10×∅22

×t2.0-4

∅10.5×R100

×t2.0-2

∅8-3 ∅10-6 ∅8.5×R25

∅8.5×R25

×t2.0-7

M8-10

M5×15-12

ST4×16-10

∅9.4×23.5-M6-2

M8×20-5

M8×40×20-6

Seznam montážního materiálu :

Č.	Název	Specifikace	Ks	Č.	Název	Specifikace	Ks
26	Imbusový šroub	M10×70×20	4	62	Samořezný šroub	ST4×16	10
44	Plochá podložka	8.5 × 20 × t1.5	4	65	Samořezný šroub	M5×15	12
45	Plochá podložka	8.2 × 25 × t2.0	4	68	Imbusový šroub	M8×20	5
47	Plochá podložka	10 × 22 × 2.0	4	69	Imbusový šroub	M8×40×20	6
49	Prohnutá podložka	10.5 × R100 × t2.0	2	70	Imbusový šroub	M8×60×20	4
50	Prohnutá podložka	8.5 × R25 × t2.0	7	72	Imbusový šroub	9.4 × 23.5-M6/M6 × 12	2
51	Pružinová podložka	8	3	95	Imbusový šroub	M10×90×20	2
52	Spring washer	10	6	62	Samořezný šroub	ST4×16	4
57	Hex self-locking nut	M8	10

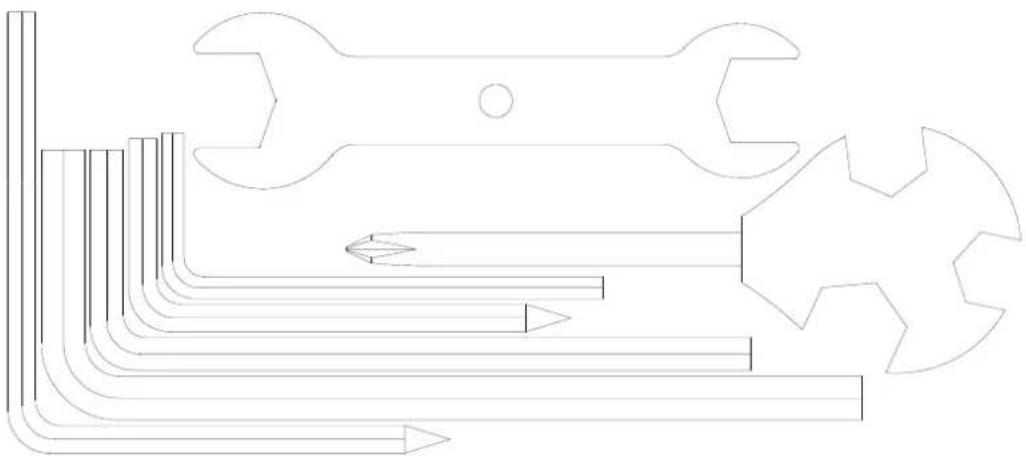

Název	Specifikace	Ks
Imbusový klíč	4×30×80	1
Imbusový klíč	5×80×80S	1
Imbusový klíč	5×35×85S	1
Imbusový klíč	6×40×120	1
Otevřený klíč	14×17×75	1
Otevřený klíč	15#&17#	1

Postup montáže

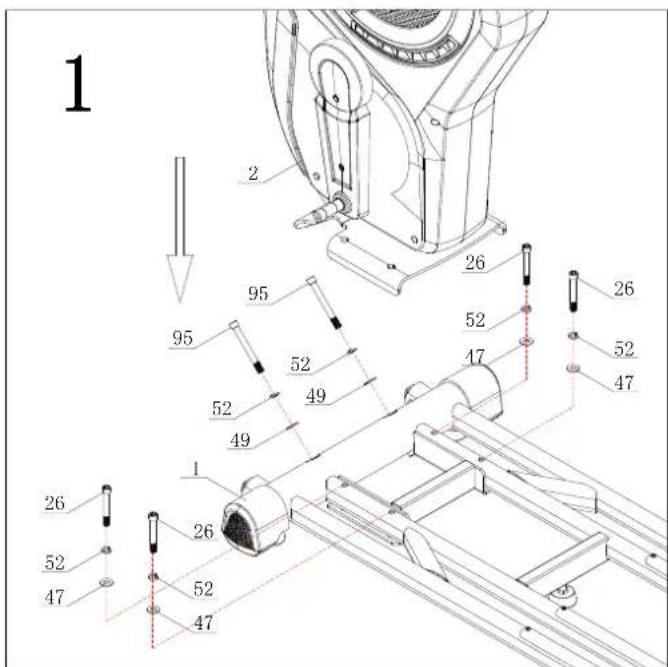

Krok 1 :

1. Hlavní rám (2) položte na základní rám (1) a připevněte jej pomocí 2 imbusových šroubů (95), 2 pružinových podložek (52), 2 prohnutých podložek (49) a 4 imbusových šroubů (26), 4 pružinových podložek (52), 4 plochých podložek (47).

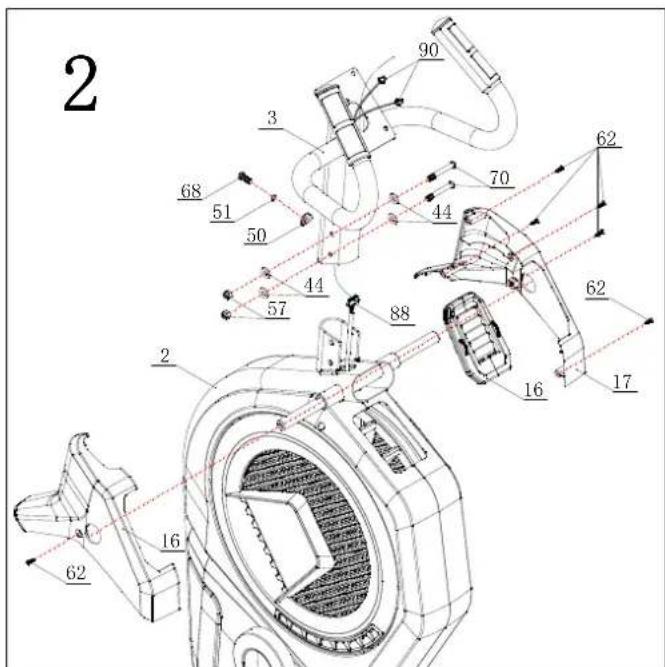

Krok 2:

1. Signální vodič (88) vytáhněte ze sloupku s madly (3).
2. Sloupek s madly (3) nasuňte na hlavní rám (2), připevněte ho pomocí prohnuté podložky (50), pružinové podložky (51), imbusového šroubu (68) a 4 podložek (44), 2 nylonových matic (57), 2 imbusových šroubů (70).
3. Levý vrchní kryt (16) a parvý vrchní kryt (17) spolu s krytem výdechu (21) připevněte pomocí 6 imbusových šroubů (62).

Pozor: po spojení včech vodičů je vložte do sloupku tak, aby nedošlo k jejich poškození během nasunutí madel.

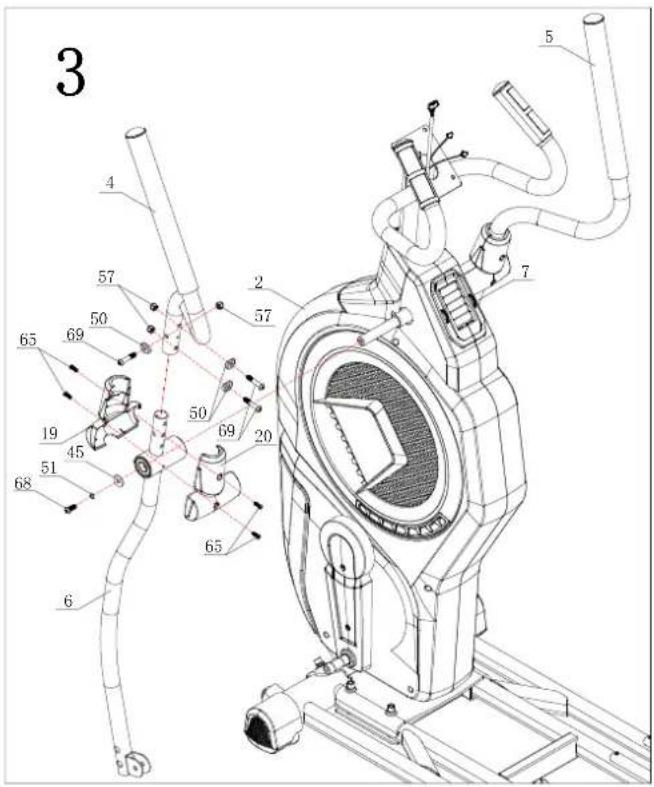

Krok 3:

1. Osu hlavního rámu namaste silikonovým olejem. Levý pohyblivý sloupek (6) nasad'te na osu hlavního rámu a zajistětě imbusovým šroubem (68), pružinovou podložkou (51) a plochou podložkou (45).

2. Levé pohyblivé madlo (4) nasad'te na levy pohyblivý sloupek (6), připevněte pomocí 3 imbusových šroubů (69), 3 prohnutých podložek (50) a 3 nylonových matic (57).

3. Kryty kloubu (19) a (20) nasad'te na kloub levého pohyblivého sloupku a připevněte pomocí 4 samořezných šroubů (65)

4. Pravou stranu složte podle stejného postupu.

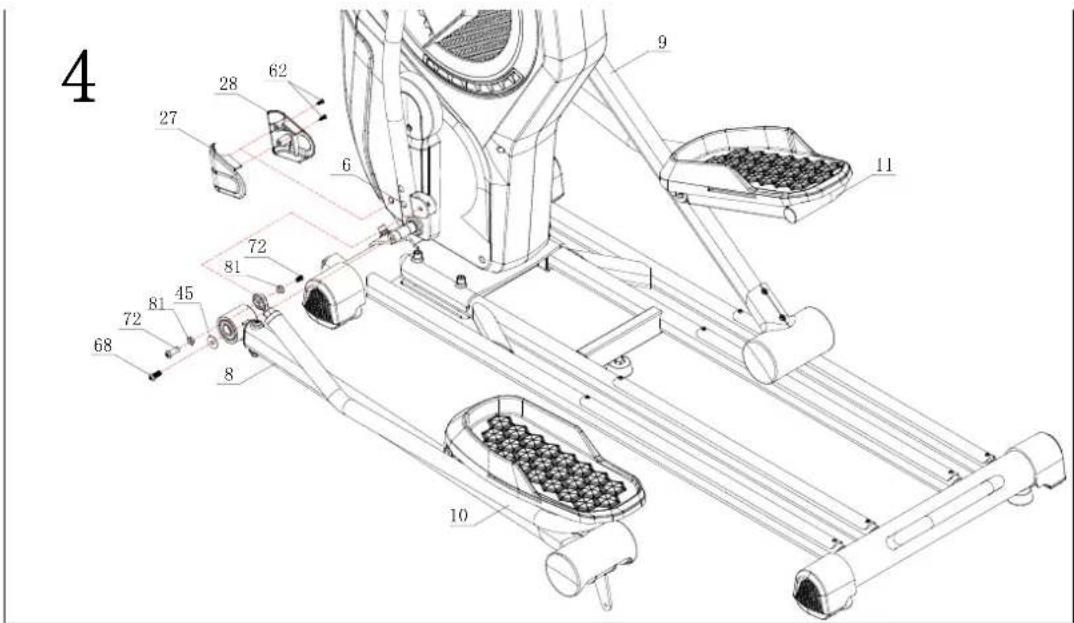

Krok 4 :

1. Osu kliky namažte silikonovým olejem. Levý nosník s válečky (8) nasuňte na osu kliky a připevněte pomocí ploché podložky (45) a imbusového šroubu (68).
2. Na imbusový šroub (72) naneste mazivo. Na levý nosník s válečky (10) nasuňte pohyblivý sloupek (6) a připevněte jej pomocí imbusového šroubu (72).
3. Kryty (27) a (28) připevněte k pohyblivému sloupku (6) pomocí 2 samořezných šroubů (62).
4. Pravou stranu složte podle stejného postupu.

Krok 5 :

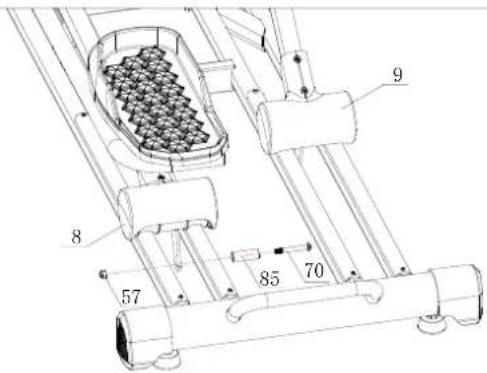

1. Zarážku (85) připevněte ke krytu válečků (8) pomocí imbusového šroubu (70) a nylonové matice (57)
2. Pravou stranu složte podle stejného postupu.
3. Kolejnice lehce namaste silikonovým olejem.

5

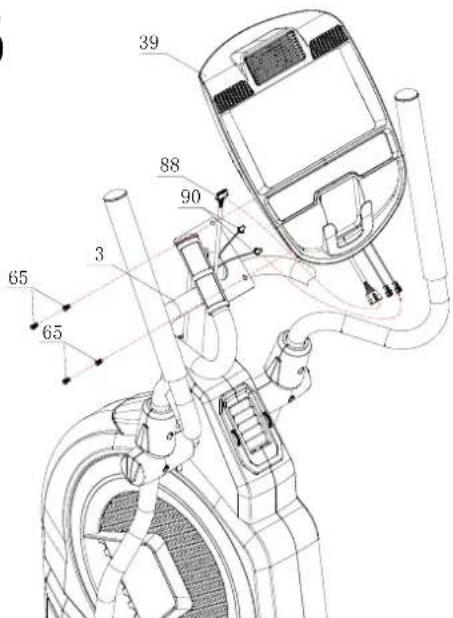

Krok 6 :

1. Komunikační vodiče (88) a (90) spojte s vodiči konzole.
2. Konzoli (39) připevněte ke sloupku s madly (3) pomocí 4 křížových šroubů (65).

6

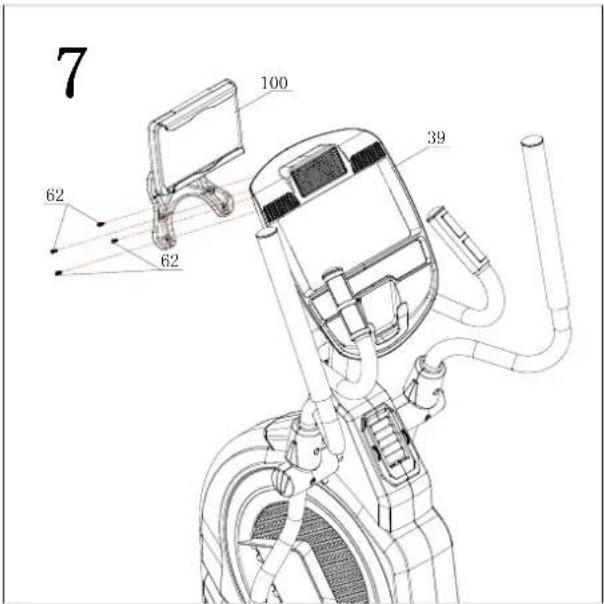

Krok 7 :

1. Držák mobilního zařízení (100) připevněte ke konzoli (39) pomocí 4 samořezných šroubů (62).

Pokud jste si držák mobilního zařízení nezakoupili, můžete krok 7 přeskoč

Návod k obsluze

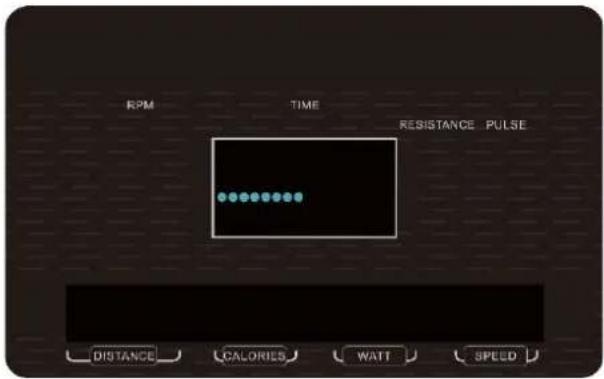

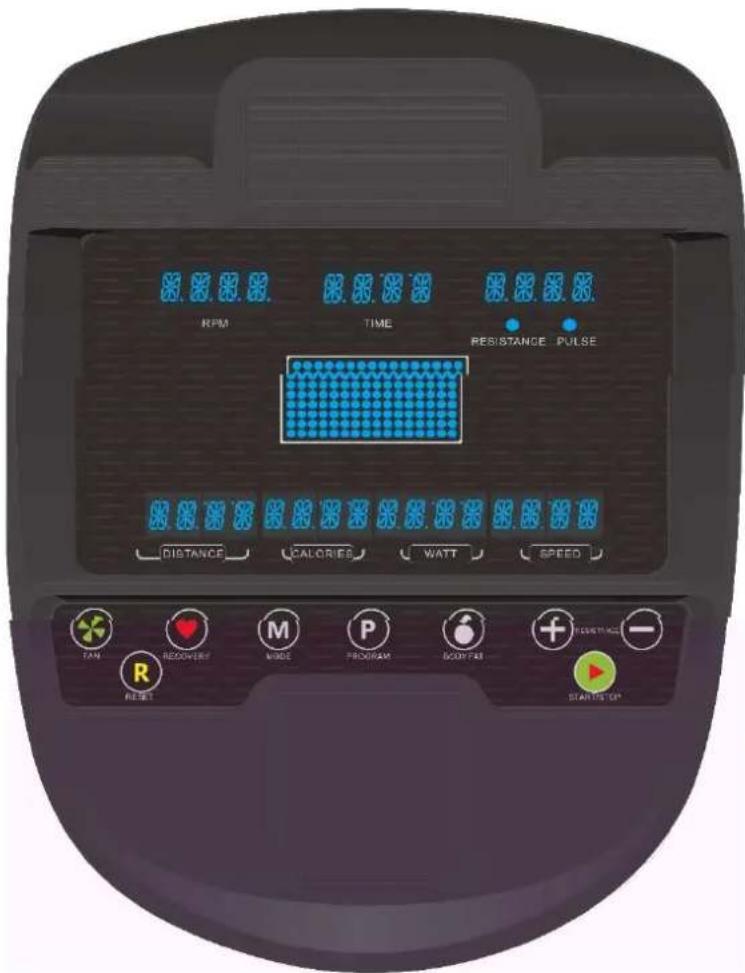

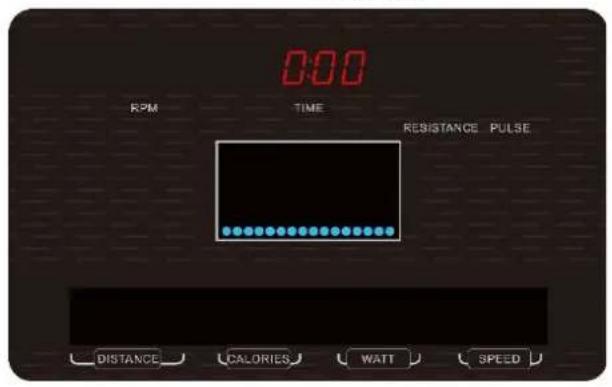

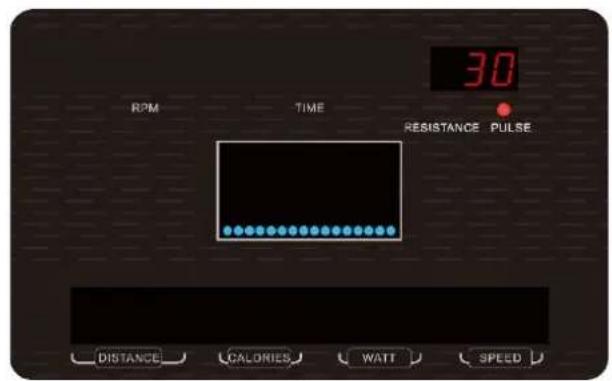

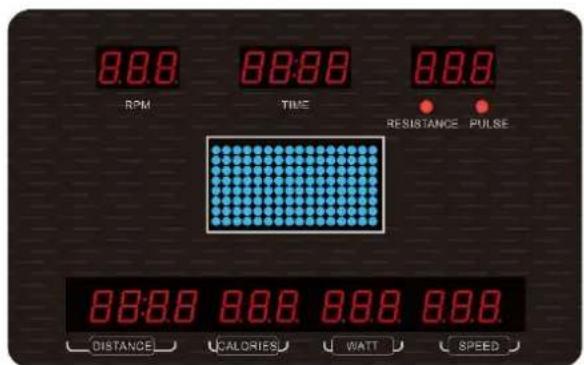

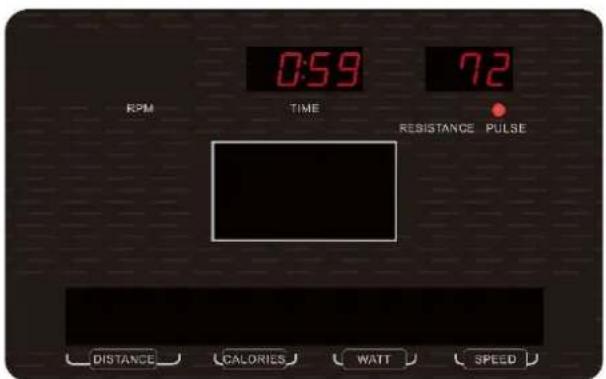

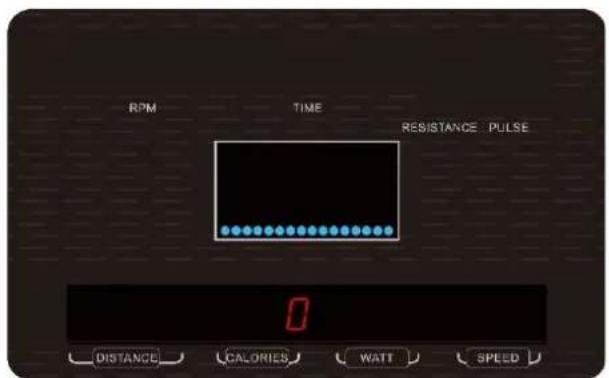

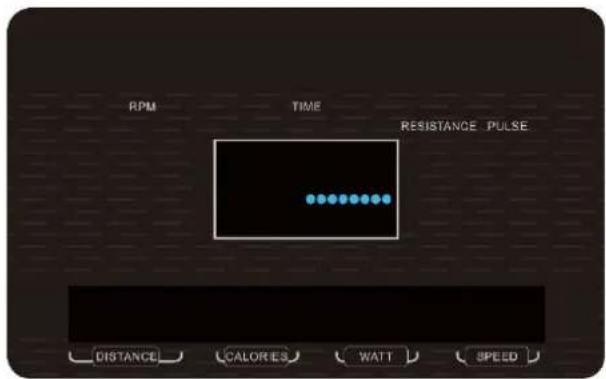

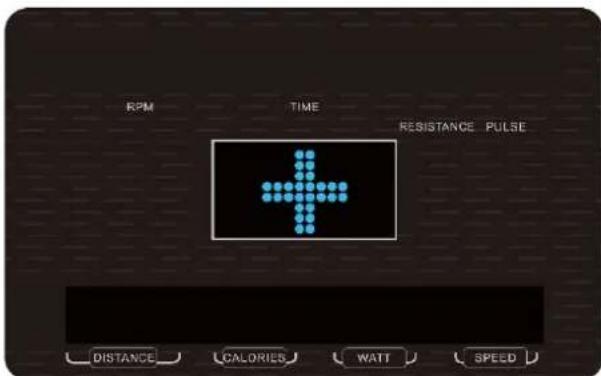

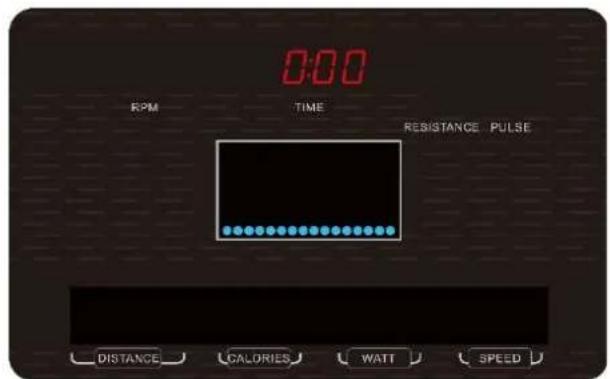

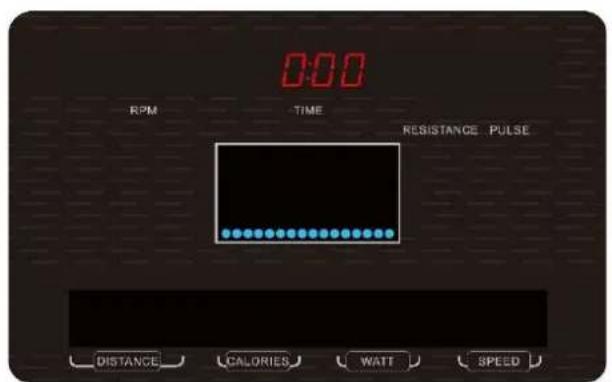

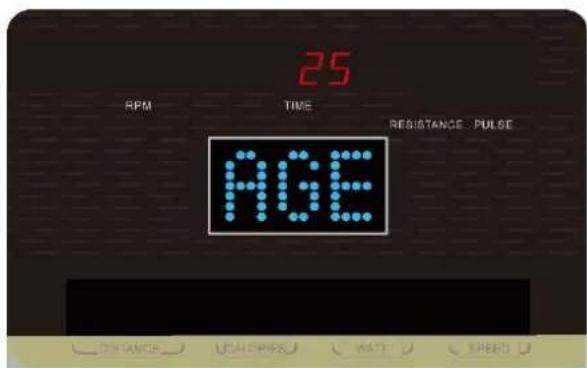

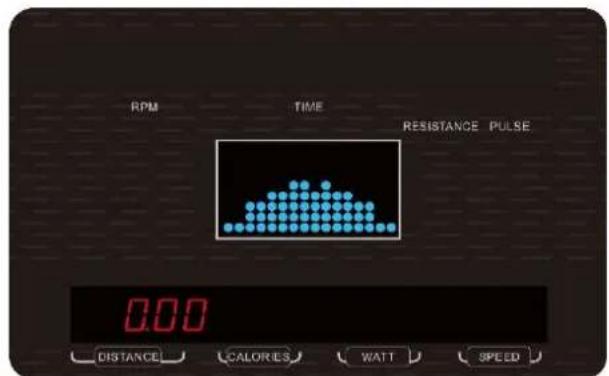

Konzole:

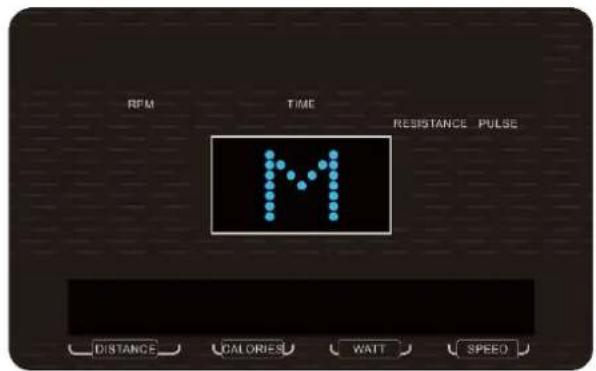

FUNKCE TLAČÍTEK

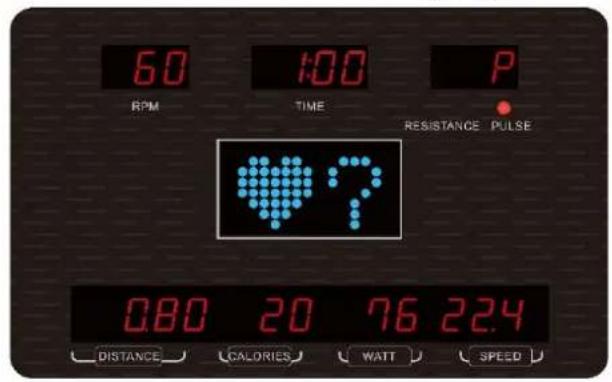

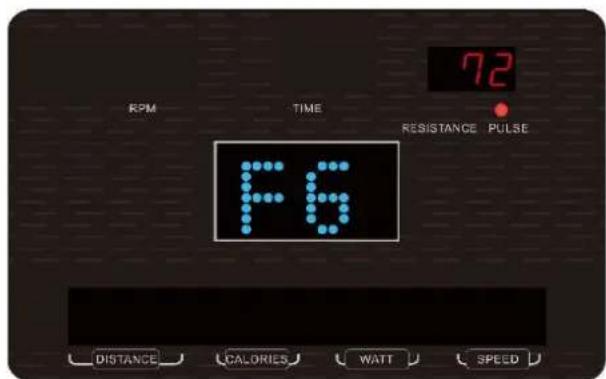

RECOVERY	- Měření tělesné kondice na základě tepové frekvence po tréninku.

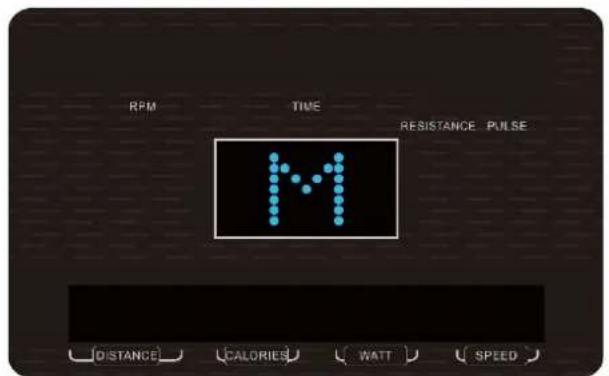

MODE	- Volba zobrazených údajů, nebo k potvrzení nastavení.

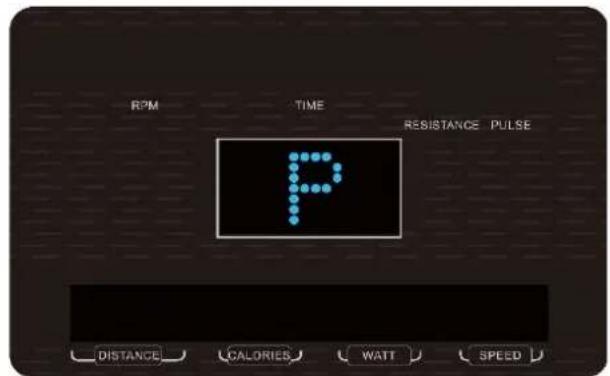

PROGRAM	- Volba tréninkového programu.
BODY FAT	- Odečet hodnoty tělesného tuku v % (5.0%~ 50%) nebo BMI (0~50).
+	- Zvýšení požadované zátěže, změna programu, nebo zvýšení zadávané hodnoty.
-	- Snížení požadované zátěže, změna programu, nebo snížení zadávané hodnoty.
RESET	- Pro návrat do hlavní nabídky z režimu nastavení, nebo režimu „STOP“.- Přidržením tlačítka po dobu 2 vteřin dojde k restartování konzole do továrního nastavení.
START/STOP	- Zahájení, nebo ukončení tréninkového programu.Pokud stiskneme „STOP“ během tréninku, tak na počítači zůstanou dříve nastavené hodnoty.
FAN	- Zapnutí, nebo vypnutí ventilátoru během tréninku.
TIME	- Program bez nastaveného cíle, počítá od 0:00.- Odčítání – program odečítá čas od nastavené hodnoty do 0, poté se zastaví a PC bude pípat po dobu 8 vteřin.- Rozsah zobrazení: 0:00 ~ 99:59; Rozsah nastavení: 0:00 ~ 99:00
SPEED	- Zobrazuje aktuální rychlost.- Rozsah zobrazení: 0.0 ~ 99.9 KM/H nebo ML/H.- Hodnota SPEED a RPM se zobrazují střídavě v intervalu 6 vteřin.
RPM	- Zobrazuje aktuální počet otáček.- Rozsah zobrazení: 0 ~ 999.- Hodnota SPEED a RPM se zobrazují střídavě v intervalu 6 vteřin.
CALORIES	- Program bez nastaveného cíle, počítá od 0.0.- Odčítání – program odečítá kalorie od nastavené hodnoty do 0, poté se zastaví a PC bude pípat po dobu 8 vteřin.- Rozsah zobrazení: 0 ~ 999 CAL ; Rozsah nastavení: 0 ~ 990 CAL
DISTANCE	- Program bez nastaveného cíle počítá od 0.0.- Odčítání – program odečítá vzdálenost od nastavené hodnoty do 0, poté se zastaví a PC bude pípat po dobu 8 vteřin.- Rozsah zobrazení: 0.0 ~ 99.9 km (ml); Rozsah nastavení: 0.0 ~ 99.0 km (ml)
PULSE	- Pokud je přiveden signál tepové frekvence, pak se zobrazí po 8 vteřinách hodnota tepové frekvence, v opačném případě se zobrazuje „0“.- Pokud dojde k překročení nastavené hodnoty, pak konzole vydá dvě krátká pípnutí.- Rozsah zobrazení: P-30 ~ 230; Rozsah nastavení: 0-30 ~ 230
WATT	- Pokud je přiveden signál tepové frekvence, pak se zobrazí po 3 vteřinách aktuální výdej energie (výkon).- Rozsah zobrazení: 0 ~ 999 W.
MANUAL	- Program s manuální regulací zátěže.
PROGRAM	- Během volby programu se v grafu zobrazí průběh automaticky regulované zátěže. Programů je 12 (P1 – P12).
USER	- Uživatelem definovaný program.
H.R.C.	- Program vycházející ze zvolené tepové frekvence.- Možnost volby ze čtyř režimů: 55%, 75%, 90%, TAG.
WATTCONSTANT	- Program vycházející z nastavené spotřeby energie.

1. První zapnutí

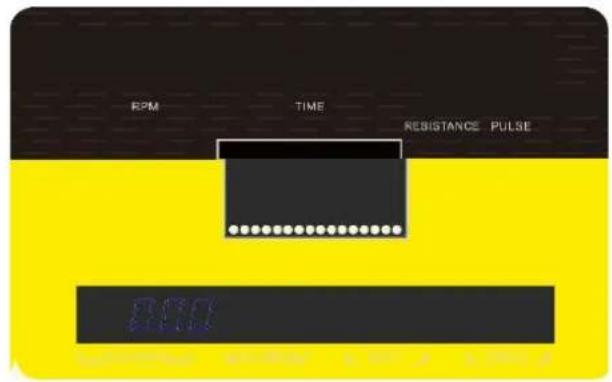

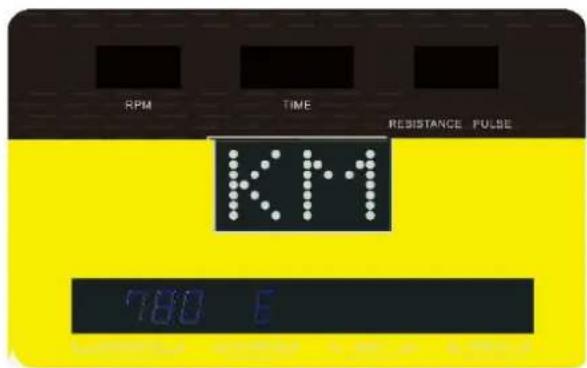

Přived'te napájení (stiskněte tlačitko „RESET“ na 2 vteřiny), konzole dlouze pípne a displej se rozsvítí na 2 vteřiny (Obr. 1) poté se zobrazí KM (nebo ML), obvod zátěžového kola a hodnota “E” (nebo “A”) v okně „CALORIES“ (Obr. 2). Zobrazení pak přejde do uživatelského nastavení.

2. Nastavení uživatele

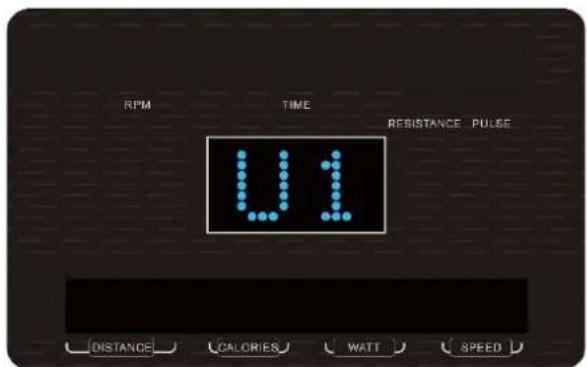

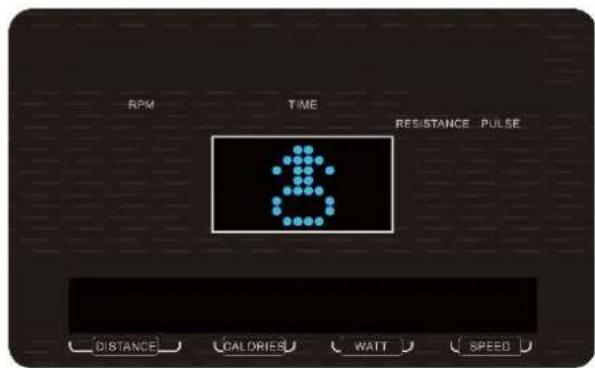

Displej zobrazuje „U1“ - uživatele číslo 1 (Obr. 3), klávesami „+“ a „-“ vyberte konkrétního uživatele U1 až U4, a potvrd’te tlačítkem „MODE“. Klávesami “+” nebo “-” nastavte pohlaví (Obr. 4), věk (Obr. 5),

výšku (Obr. 6) a váhu (Obr. 7), hodnotu vždy potvrďte tlačítkem „MODE“. Po nastavení uživatele se konzole přepne do režimu výběru programu (Obr. 8).

Obr. 1

Obr. 2

Obr. 3

Obr. 4

Obr. 5

Obr. 6

Obr. 7

Obr. 8

3. Vypnutí

Pokud konzole neobdrží signál o pohybu a nebo pokud není po dobu 4 minut stlačeno žádné tlačítko, tak přejde do režimu spánku. Pokud neodpojíte napájení, tak lze konzoli probudit stiskem libovolného tlačítka a nebo zahájením tréninku.

6. Výběr tréninkového režimu

V hlavním menu si můžete vybrat "P" (PROGRAM) nebo tlačitky "+/-" můžete procházet režimy: MANUAL -> PROGRAM ->USER -> H.R.C. ->WATT (Obr. 9-13), požadovaný režim potvrdíte tlačítkem „MODE“.

Obr. 9

Obr. 10

Obr. 11

Obr. 12

Obr. 13

4-1 Manuální režim

V hlavním menu stiskněte tlačítko "P"(PROGRAM) nebo "+"/-" zvolte „MANUAL“, stiskněte „MODE“.

Před tréninkem je potřeba nastavit následující hodnoty:

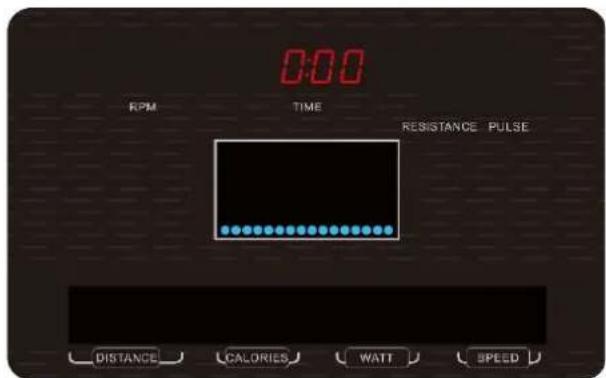

TIME: (Obr. 14) tlačítky "+" nebo "-" nastavte čas tréninku v rozsahu od 00:00 do 99:00. Potvrd'te tlačítkem „MODE“.

DISTANCE: (Obr. 15) tlačitky "+" nebo "-" nastavte vzdálenost, kterou chcete ujet během tréninku v rozsahu 0.0\~99.0. Potvrd'te tlačitkem „MODE“.

CALORIES: (Obr. 16) tlačitky "+" nebo "-" nastavte počet kalorií, které chcete během tréninku spálit v rozsahu 0\~990, hodnota se mění po 10 cal. Potvrdte tlačitkem „MODE“.

PULSE: (Obr. 17) tlačitky "+" nebo "-" nastavte cílovou tepovou frekvenci v rozsahu 0-30\~230. Potvrd'te tlačitkem „MODE“. Pro správný chod tohoto režimu je potřeba, aby konzole obdržela signál s hodnotou tepové frekvence. Položte dlaně na elektrody a nebo použijte hrudní pás.

Během nastavování hodnot TIME/ DISTANCE/ CALORIES číslice blikají a je možné je nastavit pomocí tlačítek “+” nebo “-”. Pokud tlačitko “+” nebo “-” přidržíte, tak se hodnoty budou měnit kontinuálně. Jakmile zahájíme trénink, tak se rozsvítí kontrolka PULSE a začne se zobrazovat tepová frekvence. Pokud konzole neobdrží signál, tak se zobrazuje „P“.

Stiskněte tlačítko „START/STOP“ pro zahájení tréninku..

Během tréninku můžete regulovat zátěž pomocí tlačítek „+“ a „-“, jakmile změníte zátěž, kontrolka PULSE se přepne na RESISTANCE a na 2 vteřiny se zobrazí aktuální stupeň zátěže, hodnota se poté vrátí zpět na PULSE. Na displeji začne blikat první modrá tečka, která se bude posouvat postupně vpravo v intervalu nastaveného času vyděleného 16-ti (počet modrých sloupců). Jakmile uběhne nastavený, časový úsek, konzole se automaticky zastaví. Trénink je také možno přerušit tlačítkem „START/STOP“. Stiskem tlačítka „RESET“ se vrátíte do hlavní nabídky.

Obr. 14

Obr. 15

Obr. 16

Obr. 17

4-2 Vestavěné programy

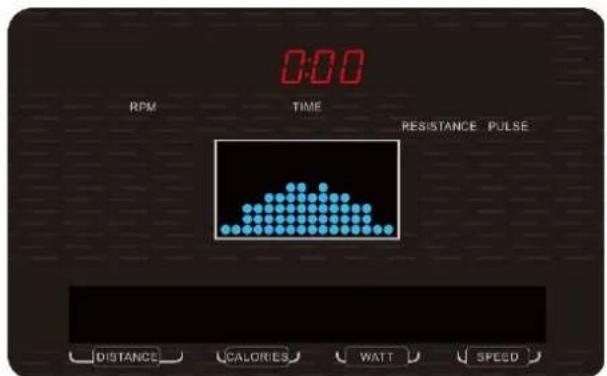

Stiskněte „RESET“ pro návrat do hlavní nabídky. Tlačítky „+“ a „-“ zvolte režim „P“ (Obr. 10) a stiskněte „MODE“. V nabídce naleznete celkem 12 vestavěných programů (P1\~P12) (Obr. 18\~29).

Průběhy jednotlivých programů zastupuje graf, který zobrazuje změnu zátěže v čase.

Před tréninkem je potřeba nastavit následující hodnoty:

TIME: (Obr. 14) tlačítky "+" nebo "-" nastavte čas tréninku v rozsahu od 00:00 do 99:00. Potvrdte tlačítkem „MODE“.

DISTANCE: (Obr. 15) tlačitky "+" nebo "-" nastavte vzdálenost, kterou chcete ujet během tréninku v rozsahu 0.0\~99.0. Potvrd'te tlačitkem „MODE“.

CALORIES: (Obr. 16) tlačítky "+" nebo "-" nastavte počet kalorií, které chcete během tréninku spálit v rozsahu 0\~990, hodnota se mění po 10 cal. Potvrd'te tlačítkem „MODE“.

PULSE: (Obr. 17) tlačítky "+" nebo "-" nastavte cílovou tepovou frekvenci v rozsahu 0-30\~230. Potvrd'te tlačítkem „MODE“.

Stiskněte tlačítko „START/STOP“ pro zahájení tréninku..

Během tréninku můžete regulovat zátěž pomocí tlačítek „+“ a „-“, jakmile změníte zátěž, kontrolka PULSE se přepne na RESISTANCE a na 2 vteřiny se zobrazí aktuální stupeň zátěže, hodnota se poté vrátí zpět na PULSE. Jakmile uběhne nastavený údaj do „0“, konzole se automaticky zastaví. Trénink je také možno přerušit tlačítkem „START/STOP“. Stiskem tlačítka „RESET“ se vrátíte do hlavní nabídky.

Obr. 18

Obr. 19

Obr. 20

Obr. 21

Obr. 22

Obr. 23

Obr. 24

Obr. 25

Obr. 26

Obr. 27

Obr. 28

Obr. 29

Obr. 30

Obr. 31

4-3 Uživatelský definovaný program

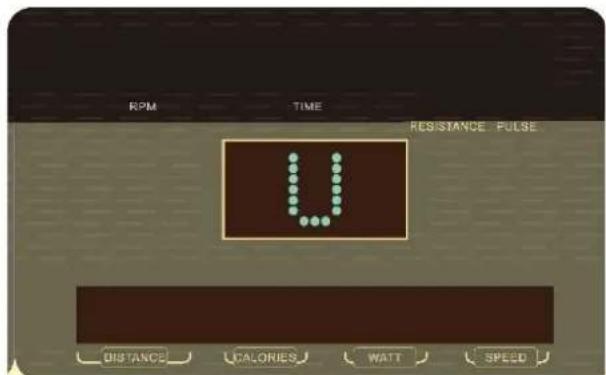

Stiskněte „RESET“ pro návrat do hlavní nabídky. Tlačítky „+“ a „-“ zvolte režim „U“ (Obr. 11) a stiskněte „MODE“. Uživatel si může nastavit vlastní průběh programu. Po vstupu do nastavení začne blikat první modrá tečka (Obr. 32), tlačítky „+“ a „-„ měníte počet teček, které představují zátěž v daném časovém úseku. Každou hodnotu potvrďte tlačítkem „MODE“. Těchto hodnot (sloupečků) je celkem 16. Pro uložení nastavení stiskněte tlačítko „MODE“ na 2 vteřiny.

Poté nastavte následující hodnoty:

Stiskněte „START/STOP“ pro zahájení tréninku.

Během tréninku můžete měnit zátěž pomocí tlačítek „+“ a „-”.

Jakmile uběhne nastavený čas do „0“, konzole se automaticky zastaví. Trénink je také možno přerušit tlačítkem „START/STOP“. Stiskem tlačítka „RESET“ se vrátíte do hlavní nabídky.

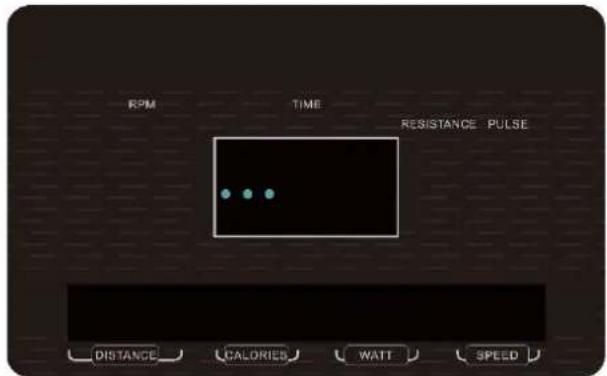

Obr. 32

Obr. 33

4-4 H.R.C. režim

Stiskněte „RESET“ pro návrat do hlavní nabídky. Tlačítky „+“ a „-“ zvolte režim H.R.C. (Obr. 12) a stiskněte „MODE“. V režimu H.R.C. si můžete tlačítky “+” nebo “-” zvolit cílovou hodnotu: 55%, 75%, 90% nebo TAG. Maximální hodnota tepové frekvence je počítána automaticky na základě nastavení uživatele při prvním spuštění. Konkrétní hodnota je zobrazena na displeji u položky „PULSE“ (Obr. 34\~37). Volbu potvrďte tlačítkem „MODE“. Při volbě „TAG“ (Obr. 37) je možné hodnotu nastavit manuálně pomocí tlačítek „+“ a „-, v rozmezi 30\~230.

Poté nastavte následující hodnoty:

TIME: (Obr. 39) tlačitky „+“ a „-„ nastavte cílový čas tréninku v rozsahu od 00:00 do 99:00.

Stiskněte „START/STOP“ pro zahájení tréninku.

Během tréninku se zátěž mění automaticky v závislosti na aktuální tepové frekvenci..

Pokud tepová frekvence není změřena, displej zobrazí „?“, jako na Obr. 39.

Stiskněte „START/STOP“ pro přerušení tréninku, „RESET“ pro návrat do hlavní nabídky.

H.R.C 55% - Hubnoucí program; H.R.C 75% - Kondiční program; H.R.C 90% - Sportovní program

Obr. 34

Obr. 35

Obr. 36

Obr. 38

Obr. 39

4-5 WATT

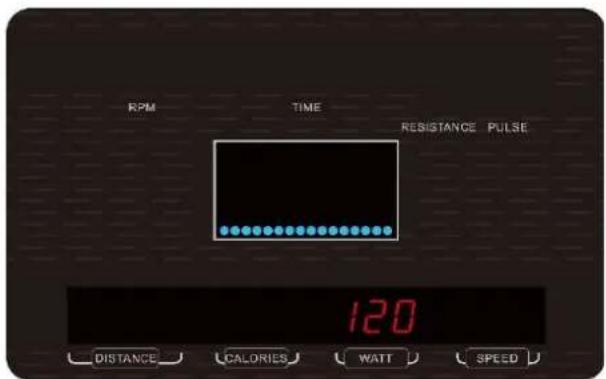

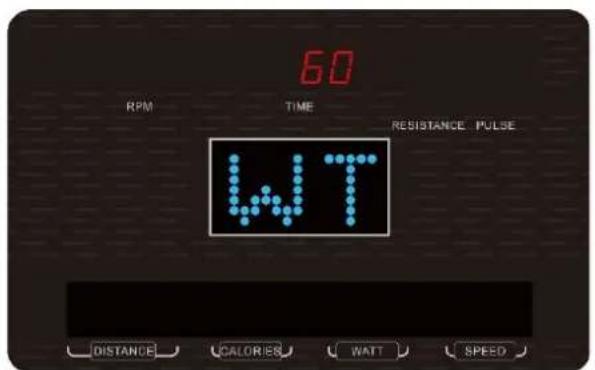

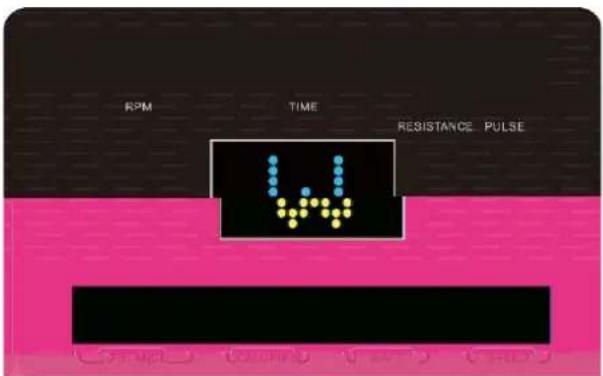

Stiskněte „RESET“ pro návrat do hlavní nabídky. Tlačítky „+“ a „-“ zvolte režim „W“ (Obr. 13) a stiskněte „MODE“. Po potvrzení se zobrazí hodnota 120 (Obr. 40). Uživatel si může nastavit cílovou hodnotu v rozsahu 10\~350, změna se provádí po 5W, pro potvrzení stiskněte „MODE“ a nastavte následující hodnoty:

TIME: (Obr. 41) tlačitky „+“ a „-„ nastavte cílový čas tréninku v rozsahu od 00:00 do 99:00.

Stiskněte „START/STOP“ pro zahájení tréninku.

Počítač upravuje zátěž automaticky, aby byl udržován konstantní, nastavený výkon.

Stiskněte „START/STOP“ pro přerušení tréninku, „RESET“ pro návrat do hlavní nabídky.

Obr. 40

Obr. 41

5.RECOVERY režim

Pokud není zjištěna tepová frekvence, tak tlačitko „RECOVERY“ je bez funkce.

Pokud konzole zobrazuje tepovou frekvenci, tak po stisku tlačítka „REVOCERY“ se spustí test. Obě ruce mějte položeny na elektrodách. Na displeji zůstane zobrazena pouze tepová frekvence a odpočet od 0:60 (Obr. 42).

Zátěž se sníží na úroveň 1.

Během odpočtu do 00:00, zobrazuje displej hodnotu "FX" (X=1,...6) (Obr. 43). F1 je nejlepší, F6 nejhorší.

Stiskněte „RECOVERY“ pro návrat k předešlému tréninku.

Pokud stisknete „RECOVERY“ během odpočtu, tak se konzole vrátí do hlavní nabídky.

Obr. 42

Obr. 43

6.BODY FAT režim

V klidovém režimu stiskněte tlačítko „BODY FAT“ pro měření tělesného tuku. Měření se ihned spustí a uživatel musí mít dlaně položeny na elektrodách. Na displeji se zobrazi animace Obr. 44\~46. Jakmile je měření hotovo, tak se na displeji zobrazí hodnota tělesného tuku (%), hodnota BMI (Body Mass Index) a status měření (Obr. 47\~48).

Stiskněte tlačítko „BODY FAT“ pro návrat k předešlému tréninku.

※Chybové kódy během měření:

E-1--- špatný kontakt elektrod s dlaněmi (Obr. 49)

E-4--- poměr tělesného tuku je mimo měřitelný rozsah (5.0%\~ 50%).(Obr. 50)

Obr. 44

Obr. 45

Obr. 46

Obr. 47

Obr. 48

Obr. 49

Obr. 50

POZNÁMKY:

1 krátké pípnutí – stisk funkčního tlačítka
2 krátká pípnutí – stisk nesprávného tlačítka, nebo překročení hraniční hodnoty tepové frekvence
3 krátká pípnutí – překročena nastavená hodnota WATT
4 krátká pípnutí – odpočet některé hodnoty skončil
6 krátkých pípnutí – systém automaticky ukončil režim WATT, nebo H.R.C.

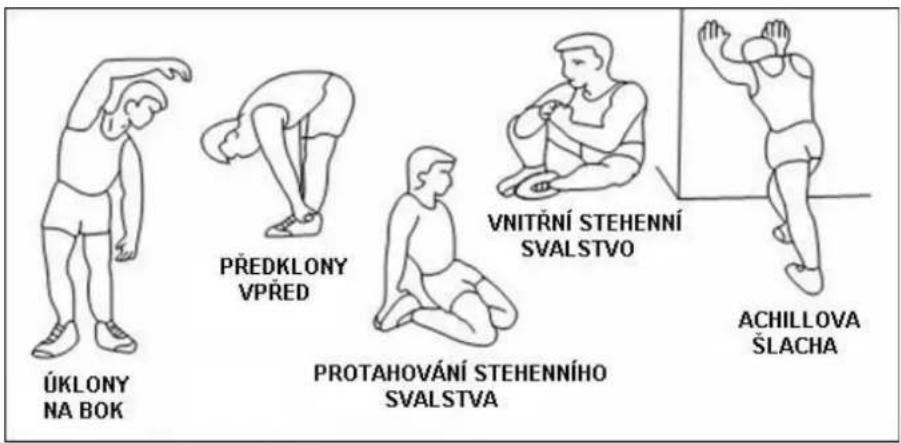

1. Rozcvička

Před započetím tréninku doporučujeme provést zahřivací cviky dle obrázku. Každý cvik je potřeba vykonávat po dobu min. 30 sekund. Rozcvička snižuje riziko úrazu a svalových křečí a způsobuje lepší práci svalů.

Přesto, že děláme vše pro to, abychom zajistili maximální kvalitu našich výrobků, mohou se objevit jednotlivé vady nebo chyby. Pokud si všimnete závady nebo toho, že některá z částí chybí, kontaktujte nás, prosím.

Označení zařízení symbolem přeškrtnutého kontejneru na odpad informuje o zákazu ukládání použitých elektrických a elektronických zařízení společně s ostatním odpadem. Podle směrnice WEEE o nakládání s použitým elektrickým a elektronickým odpadem je nutné pro tento typ zařízení používat oddělené metody likvidace.

Uživatel, který hodlá tento výrobek zlikvidovat, je povinen jej odevzdat na sběrném místě pro použitá elektrická a elektronická zařízení, čímž přispěje k opětovnému použití, recyklaci nebo zpracování na

druhotné suroviny, a tím přispěje k ochraně životního prostředí. Za tímto účelem se obraťte na místo, kde byl spotřebič zakoupen, nebo na místní úřad. Nebezpečné složky obsažené v elektronických zařízeních mohou způsobit dlouhodobé nepříznivé změny v životním prostředí a také mít škodlivý vliv na lidské zdraví.

Oddělení péče o klienta:

ABISAL Sp. z o.o.

ul. Św. Elżbiety 6

41–905 Bytom

[e-mail]

Název produktu: ....

EAN kod: ....

Datum prodeje: ....

ZÁRUČNÍ PODMÍNKY

1. Prodávající jménem Ručitele poskytuje záruku na území Polska po dobu 24 měsíců od data prodeje.

V PŘÍPADĚ PRODEJE A POUŽÍVÁNÍ ZBOŽÍ PRO KOMERČNÍ ÚČELY JE DOBA ZÁRUKY 12 MĚSÍCŮ OD DATA PRODEJE.

1. Záruka bude respektována obchodem nebo servisem po předložení zákazníkem:

2. čitelně a správně vyplněného záručního listu s razítkem a podpisem prodávajícího

3. platného doklad o koupi produktu s datem prodeje (účtu)

4. reklamovaného produktu

5. Jakékoli závady a poškození odhalené během záruční doby budou opraveny bezplatně nejdéle do 21 dnů ode dne doručení do obchodu nebo servisu.

6. Je-li třeba produkt převézt z jiné země, může být záruční lhůta prodloužena o dobu nezbytnou k jeho vrácení, nejdéle však o 40 dnů.

7. Záruka se nevztahuje na:

- mechanické poškození a vady způsobené nimi

- poškození a vady vyplývající z nesprávného použití a skladování- špatnou montáž a údržbu

- poškození a opotřebení součástí které podléhají zkáze, jako jsou kabely, pásy, prýžové prvky, pedály, držáky na houby, kola, ložiska atd.

1. Záruka zaniká, pokud:

- vyprší její platnost

- bylo do produktu neodborně zasaženo- nebyla dodržena pravidla řádné

údržby 7. Duplikáty záručního listu nebudou vydány.

1. Produkt dodaný do opravy by měl být kompletní a čistý, v opačném případě má servis právo odmítnout přijetí produktu do opravy. V případě dodání špinavého produktu může servis odmítnout jeho přijetí do opravy, nebo na náklady zákazníka stroj vyčistit s jeho písemným svolením k čištění.

2. Záruka se nevztahuje na činnosti související s montáží a údržbou, které musí podle uživatelské příručky provádět sám uživatel.

3. Ručitel také informuje, že provozuje pozáruční servis.

4. Výrobek by měl být v původním obalu a zajištěn pro přepravy.

Záruka na prodané zboží nevylučuje, neomezuje nebo nezavazuje práva kupujícího vyplývající z nedodržení záručních podmínek.

Upozornění o opravě

Č.	Datum nahlášení	Datum vydání	Průběh oprav	Podpis příjemce (obchod, majitel)

ABISAL

GARANTIEKARTE

Artikelname:

EAN-Codc:

Verkaufsdatum:

GARANTIEBEDINGUNGE
