NÁVOD K OBSLUZE SCR 3400 SENCOR

CZ ■ Návod k obsluze

SK ■ Návod na obsluhu

1. Důležité bezpečnostní instrukce....2
2. Popis přístroje a ovládání....3
3. Montáž kamery na čelní sklo....6
4. Zapojení a připojení napájení....7
5. Popis základních a speciálních funkcí......8
6. Nastavení a použití ....10
7. Technické údaje....11

Vlastnosti produktu:

• WiFi autokamera s jednoduchým ovládáním
• Plné nastavení kamery v aplikaci v mobilním telefonu Android
• Přenos obrazu i souborů do aplikace v mobilním telefonu Android
• Bezbateriová technologie SuperCap
• Nerušící bezdisplejové provedení se světelnou indikační kontrolkou
• Hlasová odezva provozních informací
  • Držák na sklo s pojistkou

1. Důležité bezpečnostní instrukce

Před použitím přístroje si pečlivě přečtěte tento návod k použití. Obsahuje důležité informace ohledně bezpečného používání, použití a případného řešení potíží. Návod uchovejte na bezpečném místě pro jeho možné použití v budoucnu. Pokud budete přístroj prodávat nebo předávat další osobě, předejte společně s přístrojem i návod k použití, aby se i nový majitel mohl seznámit s přístrojem.

Upozornění

• Chraňte objektiv před poškrábáním.
- USB kabel nepřipojujte silou. Vždy se ujistěte, že připojujete USB kabel k vypnutému zařízení.
- Do USB portu nevkládejte jiné konektory, než je specifikovaný konektor USB pro danou velikost portu.
- S kamerou zacházejte opatrně, aby nedošlo k jejímu poškození.
- Chraňte přístroj před nárazy. Nevystavujte zařízení extrémním teplotám, přímému slunečnímu záření apod.
- Pri instalaci odmastěte místo přichycení na sklo a přesvědčte se, že držák pevně drží, aby kamera nespadla.
- Micro SD kartu vkládejte opatrně, nepoužívejte sílu k vložení karty. Ujistěte se, že je zařízení vypnuté před vložením microSD karty. Nevyjímejte micro SD kartu během provozu, ale výhradně při vypnutém zařízení.
- Z důvodu široké nabídky microSD karet na trhu není možné zaručit plnou kompatibilitu se všemi microSD kartami na trhu.
- Nevystavujte přístroj ani příslušenství kapající nebo stříkající vodě. Chraňte jej před vlhkostí, prachem a nečistotami.
- Nevystavujte přístroj zdrojům tepla, do jeho blízkosti neumistůjte zdroj otevřeného ohně.
- K čištění používejte pouze suchý hadřík. V žádném případě nepoužívejte benzín, ředidla, čpavek ani žádné jiné podobné látky.

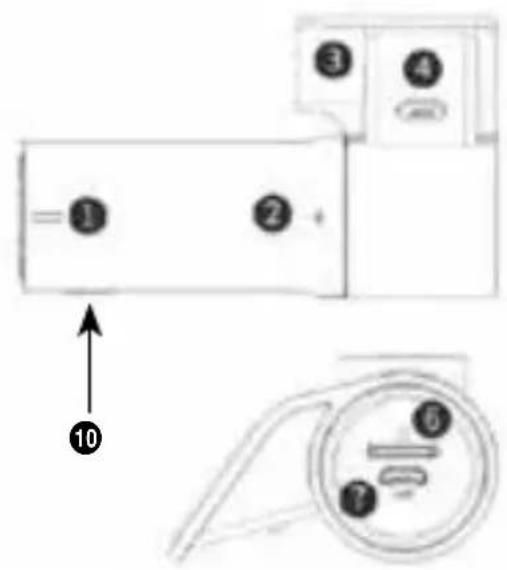

2. Popis prístroje a ovládání

1. Indikační kontrolka – popis barev a indikací v tabulce níže
2. Mikrofon
   3 Výklopný držák
3. Pojistka pro vyjmutí kamery
4. Reproduktor
5. Slot pro SD kartu
6. Napájecí konektor
   8 Objektiv kamery (odstraňte přepravní krycí fólii)
7. Držák na čelní sklo s lepicí páskou
8. Tlačitko zapínání a nahrávání – popis funkcí v tabulce níže

Popis funkcí zapínacího tlačítka:

Výchozí stav Akce	Funkce
Vypnuto (při napájení)	Stiskněte tlačítko napájení na 1 sekundu	Zapne kameru
Zapnuto	Stiskněte a podržte tlačítko napájení po dobu 3 sekund	Vypne kameru
	Stiskněte vypínač Zapnutí/vypnutí	Zapne/Vypne Wi-Fi
	3x stiskněte tlačítko napájení	Formátování paměťové karty Micro SD
	Stiskněte tlačítko napájení 5krát za sebou	Obnoví tovární nastavení
	Stiskněte a podržte tlačítko napájení po dobu 10 sekund	Resetuje a restartuje zařízení

Popis světelných indikací:

Stav Indikace
Zelená souvisle Normální nahrávání
Modrá souvisle Režim bez nahrávání (např. při vstupu do alba)
Červená souvisle Abnormální stav nahrávání nebo žádná SD karta
Zelená bliká Záznam nouzového videa
Modrá bliká Průběh operace (např. při upgrade z karty)

Práce s SD kartou:

• Vkládání karty: kartu opatrně vložte DO VYPNUTÉHO PŘÍSTROJE správným směrem (potiskem od sebe, pozlacené kontaktní plošky směrem dolů, dovnitř přístroje). Kartu zasuňte, např. nehtem, asi 1 mm pod úroveň povrchu, uslyšíte jemné cvaknutí západkového mechanismu. Při uvolnění prstu se karta usadí ve správné poloze.
• Vjímání karty: Kartu stlačte, např. nehtem, asi 1 mm pod úroveň povrchu, uslyšíte jemné cvaknutí západkového mechanismu. Při uvolnění kartu přidržujte, jinak prudce vyskočí.

Poznámky k SD kartě

a) pro záznam je třeba použít kvalitní kartu s rychlým zápisem, alespoň třídy 10 a vhodné velikosti. Velikost karty pro své použití předem vyzkoušejte, malá karta se může brzy zaplnit. Doporučujeme alespoň 16 GB, max. 256 GB.
b) i přes maximální snahu o kompatibilitu nelze zaručit použitelnost a nerušenou funkci se všemi zařízeními na trhu. Pokud funkce nebo záznam na kartě nesplňuje vaše očekávání, kartu naformátujte v počítači a následně i v tomto přístroji. Pokud ani potom není funkce v pořádku, použijte jinou kartu.
c) Při vložení nové karty ji VŽDY v kameře naformátujte. Formátování vytvoří oddělené prostory pro běžné záznamy (cca 60 %) a bezpečnostní záznamy (cca 30%). Formátování nevratně smaže předchozí obsah karty!
d) Při čtení karty v počítači neměňte strukturu jejího obsahu a nemažte žádné položky. Kamera kartu vyhodnotí jako pozměněnou a vyžádá její zformátování, které smaže předchozí obsah.
e) Nevkládejte ani nevyjímejte paměťovou kartu Micro SD, když je záznamník jízdy zapnutý, jinak může dojít k poškození uloženého videa a paměťové karty Micro SD.

UPOZORNĚNÍ: vložená karta používá technologii citlivou na vysoké teploty, resp. teplotní šoky. Vyvarujte se ponechání pamětí ve vysokých teplotách (např. za oknem auta v létě) a nevystavujte je teplotním šokům (např. v zimě). Mohlo by to mít za následek dočasné nebo i trvalé poškození záznamů v pamětech. Vzhledem k možnému extrémnímu namáhání pamětové karty (vibrace, teplotní výkyvy, vlhkost) je vhodné občas zkontrolovat integritu pamětového prostoru karty v počítači, případně ji přeformátovat v počítači a následně i v kameře. Karty vykazující chyby doporučujeme vyřadit z dalšího používání.

3. Montáž kamery na čelní sklo

UPOZORNĚNÍ: Před montáží kamery si ověřte místní pravidla a regulace pro montáž takových zařízení v autě a jejich použití.

Zvolte místo s dobrým výhledem kamery, který nebrání výhledu řidiče. Ověřte dobrou mechanickou dostupnost místa pro napájecí kabel a to včetně možnosti odebírat kameru a opět montovat na držák. Udělejte i několik zkušebních záznamů s různými rozlišeními a polohami kamery, aby výsledek byl podle vašeho záměru. Očistěte a odmastěte cílové místo pro nalepení držáku kamery.

Teprve nyní vytáhněte napájecí kabel a lepicí pásku (9) zbavte krycí fólie. Velmi malým tlakem přiložte kameru i s držákem na cílové místo na skle. Pokud nejsou v lepené ploše bubliny, samotný držák mírným tlakem prstu dotlačte na sklo.

Připojte napájecí kabel. Kamera je připravena k provozu.

Poznámka: lepidlo na držáku je velmi silné a odolné proti teplu. Místo montáže vybírejte pečlivě. Pamatujte na cílový směr pohledu kamery.

UPOZORNĚNÍ: nepoužívejte nadměrnou sílu při manipulaci i práci s držákem a kamerou, obě části jsou lehké a nejsou v provozu mechanicky namáhané.

4. Zapojení a připojení napájení

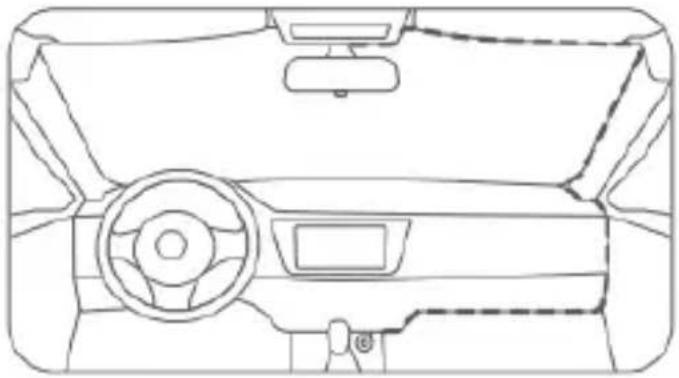

Uspořádejte napájecí kabel podél horní části čelního skla, A-sloupku, odkládací schránky sedadla spolujezdce, poblíž zapalovače cigaret, jak je znázorněno na obrázku, připojte napájecí adaptér do palubní zásuvky zapalovače cigaret.

Poznámka: Umístění zásuvky zapalovače cigaret se může lišit v závislosti na modelu vozidla a výše uvedené ilustrace jsou pouze orientační.

Způsoby napájení: dodaný autoadaptér, USB zdířka PC, externí síltový adaptér (zvlášť koupený).

UPOZORNĚNÍ: použijte výhradně 5V napájení, jiné napájení může přístroj zničit.

5. Popis základních a speciálních funkcí

Způsob uložení záznamů

Záznamy se ukládají jako úseky v délce 1-3 minuty (podle vaší volby), cyklicky. Když se vyčerpá vyhrazený úložný prostor, každé nové video nahradí nejstarší video na paměťové kartě. Chcete-li zabránit vymazání důležitých souborů, včas zálohujte důležitá videa do jiných zařízení, jako jsou mobilní telefony nebo počítače.

G-sensor

Snímač mimořádného zrychlení, např. při nárazu či havárii zamkne aktuální soubor a uloží do vyhrazené oblasti na kartě. Lze nastavit ve 3 stupních nebo vypnout. Vyzkoušejte vhodnou volbu, aby se snímač neaktivoval například běžným provozem na silničních nerovnostech.

Automatické zapnutí a vypnutí

Připojením napájení se kamera zapne a začne nahrávat a několik sekund po odpojení napájení skončí s nahráváním a vypne se. U karty s velkou kapacitou může její ověření po zapnutí několik sekund trvat. Vyčkejte, dokud indikační kontrolka nebude svítit souvisle zeleně. Většina automobilů má palubní zásuvku řízenou klíčkem zapalování, także nemusíte kameru obsluhovat ručně ani manipulovat s napájením.

Poznámka: kamera spouští provoz a záznam už v poloze klíčku "Příslušenství", když motor stojí. Pokud při pozdějším nastartování motoru výrazně poklesne palubní napětí, kamera může spustit omezení činnosti, zastavit nahrávání nebo se úplně vypnout. V tom případě kameru opětovně zapněte.

Hlasové informace

Kromě běžných provozních pípnutí jsou některé důležité stavy zařízení předávány krátkými hlasovými komentáři v angličtině. Jejich hlasitost lze nastavit v aplikaci.

Přehled důležitých informací:

Hlasová informace Význam
Take photo Pořízení fotky.
Start recording emergency video Spouští se záznam bezpečnostního videa
Recording complete Záznam je hotový
Audio recording is on Nahrávání zvuku je zapnuto.
Audio recording is off Nahrávání zvuku je vypnuto.
Access point is on WiFi vysílání do aplikaci DashCamAssist je povoleno
Access point is off WiFi vysílání do aplikace DashCamAssist je zakázáno
Please format memory card Prosím, naformátujte kartu
Memory card error. Please format or replace it.	Chyba paměťové karty. Zformátujte ji nebo použijte jinou.
Memory card class is low. Please replace it with class 10 or above.	Nízká třída paměťové karty. Prosím nahradte ji třídou 10 nebo vyšší.
Formatting started Zahájeno formátování vložené karty
Formatting succeeded Formátování	vložené karty dokončeno
Please insert memory card Prosím,	vložte paměťovou kartu
Restore factory settings Obnovení továrního nastavení
Factory settings has been restored. Please restart the device	Tovární nastavení bylo obnoveno. Prosím restartujte zařízení.

6. Nastavení a použití

Instalace aplikace do mobilního telefonu

• Stáhněte si Sencor DVR z obchodu s aplikacemi
- Naskenujte QR kód níže a stáhněte si a nainstalujte Sencor DVR APP.
- Zapněte kameru, zkontrolujte, že je přístupový bod (Access point) zapnutý („On“)
- Otevřete nastavení WiFi na svém mobilním telefonu >>> Připojte se k WiFi hotspotu zařízení >>> Zadejte počáteční heslo WiFi: 12345678 >>> Úspěšně připojeno
- Otevřete Sencor DVR: Pokud jsou zařízení a APP úspěšně propojeny, APP zobrazí záznamovou obrazovku zařízení. (Upozornění: Pokud APP nezobrazí obrazovku nahrávání zařízení, znovu se připojte)
- V aplikaci lze vidět obraz právě připojené kamery, s mírným časovým zpožděním. Lze též prohlížet záznamy na kartě vložené v kameře a ukládat je v mobilním telefonu, poté co to povolíte.
- V aplikaci lze nastavit: zapnutí/vypnutí mikrofonu, délku jednotlivých záznamů videa (1-3 minuty), hlasitost reproduktoru (0-3), citlivost G-senzoru (0-3), nastavit čas v kameře, formátovat kartu v kameře, nastavit vlastní přístupový kód WiFi a provést tovární nastavení kamery.

7. Technické údaje

Napájení: 5 V/1,5 A (MicroUSB)
Způsob napájení: autoadaptér
Rozlišení obrazu, kodek 1920×1080, HEVC
Hmotnost kamery: 70 g
Provozní teplota: -20 °C ~ +65 °C, 24H
Skladovací teplota: -30 °C ~ +80 °C, 48H
Rozměry: ∅ 32×95 mm (max. 60×39×95 mm)
WiFi pásmo 2,4 GHz

Poznámka: Vyhrazujeme si právo budoucích změn bez upozornění pro lepší výkon nebo přizpůsobení.
