NÁVOD K OBSLUZE QQ-2R CleanMate

Bezpečnostní instrukce

Pečlivě si prostudujte návod k obsluze před používáním výrobku a ponechte si jej pro další použití, abyste předešli případným zraněním či zničení výrobku.

• Výrobek je určen pro použití uvnitř budov.
- Výrobek je elektrické zařízení. Nesmí být používán ve vlhkých či mokrých prostorách. Při kontaktu s vlhkem se zničí vnitřní elektronické vybavení výrobku.
- Před použitím výrobku odklidte všechny nevhodné předměty z podlahy. Musíte odklidit všechny věci, které by se mohli zamotat do rotačního kartáče či by mohly ucpat sací otvor na spodu výrobku jako jsou např. kreditní karty, kabely, oblečení, části hraček a her atd.
- Nesedejte si ani nestoupejte na výrobek. Nenechávejte děti či domácí mazlíčky bez dozoru s výrobkem.
- Nevysávejte hořící nedopalky cigaret, doutnající popel apod.
- Nepoužívejte vysavač pro uklízení hořlavých a vysoce těkavých látek jako je např. benzín či líh.
- Nikdy nezakrývejte větrací otvory na horní straně vysavače, předejdete tak zničení výrobku.
- Nepoužívejte rozbitý či poničený výrobek.
- S vysavačem používejte originální baterii, nabíječku a automatickou nabíjecí základnu od výrobce vysavače.
- Automatickou nabíjecí základnu ani nabíječ nepoužívejte venku a ve vlhku, může dojít k úrazu elektrickým proudem.
- Pokud máte vlhké ruce, nedotýkejte se nabíječe, kabelu ani el. zástrčky.
- Při čištění vysavače vyjměte baterii.
- Dodržujte zásady platné pro bezpečné používání elektrických přístrojů, abyste předešli případným zraněním či jinému nebezpečí.
- Igelitové obaly ukládejte mimo dosah dětí.

Upozornění!

Symbol na spodní straně vysavače CleanMate. Nikdy se nedívejte do zapnutého ultrafialového světla na spodní straně vysavače.

Symbol na spodní straně vysavače CleanMate. Nedotýkejte se holýma rukama žárovky UV světla. Mastnota pokožky způsobí předčasné zhoršení funkce žárovky. Nepokoušejte se žárovku vyměnit. Pro výměnu žárovky kontaktujte autorizovaný servis.

Symbol na spodní straně vysavače CleanMate. Ujistěte se, že je baterie ve vysavači správně umístěná. Stříbrné kontakty na baterii jsou umístěny na stříbrné kontakty ve vysavači. Baterii nevybalujte z obalu - je originální a nerozbaluje se.

Obsah

Popis vysavače 4

Popis automatické nabíjecí základny ..... 5

Rozbalení a poučení před prvním použitím . . . . . . . . . . . . . . . 5

Pohybové režimy 6

Příprava před uklízením ..... 6

Baterie a nabíjení 8

Automatická nabíjecí základna 9

Jak nastavit časovač (týdenní plánovač) CleanMate QQ-2LT . . . 10

Tlačítka a kontrolky CleanMate QQ-1A, QQ-2 ..... 12

Tlačítka a kontrolky na LCD CleanMate QQ-2LT ..... 13

Dálkové ovládání 14

Obsluha vysavače 15

Čištění a údržba 16

Instalace základního příslušenství ..... 19

Obsah balení 20

Technické údaje 20

Když něco nefunguje....21

Prohlášení o shodě. Výrobek odpovídá požadavkům Evropské unie (EU).

Veškeré elektrické a elektronické výrobky musí být likvidovány odděleně od komunálního odpadu prostřednictvím určených sběrných míst.

Ekologická likvidace tohoto zařízení je zajištěna v rámci kolektivního systému Retela (www.retela.cz).

Použité baterie nebo akumulátory nepatří do netříděného odpadu, můžete je bezplatně odevzdávat na mnoha místech, která jsou označena jako „místa zpětného odběru“ společností ECOBAT (www.ecobat.cz).

Značka ZELENÝ BOD je ochrannou známkou. Označení obalu značkou ZELENÝ BOD znamená, že za tento obal byl uhrazen finanční příspěvek organizaci zajišťující zpětný odběr a využití obalového odpadu v souladu se Směrnicí ES 94/62 (www.ekokom.cz).

Popis vysavače

Dálkové ovládání Kontrolní panel Senzor pro dálkový ovladač Nárazník Tlačítko pro otevření krytu nádobky na prach Konektor pro externí nabíječku Boční světlo Hnací kolečko Kryt baterie Rotační kartáč Sací otvor Pomocné kolečko Senzor proti pádu Naváděcí čidlo (QQ-2) Ultrafialové světlo Boční kartáček

CleanMate QQ-2LT

(obr. 2)

Dálkové ovládání Tlačítko pro otevření krytu nádobky na prach LCD kontrolní panel Hnací kolečko Rotační kartáč Sací otvor Pomocné kolečko Senzor proti pádu Senzor pro dálkový ovladač Kryt baterie Konektor pro externí nabíječku Naváděcí čidlo Ultrafialové světlo Boční kartáček Nárazník Boční světlo

Popis automatické nabíjecí základny

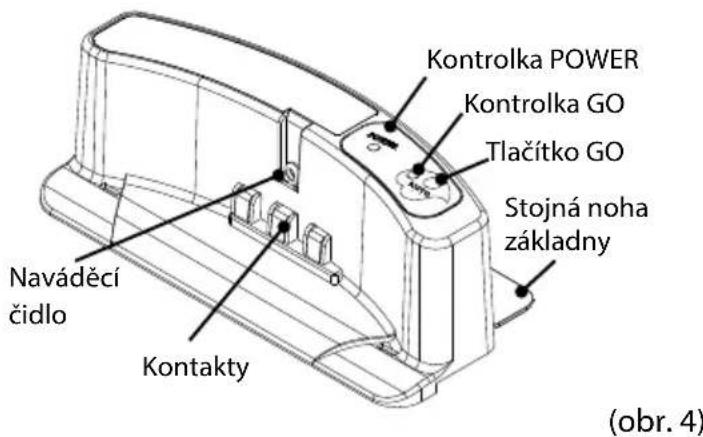

Automatická nabíjecí základna pohled zepředu (pouze QQ-2)

Kontrolka POWER Kontrolka GO Tlačitko GO Stojná noha základny Naváděcí čidlo Kontakty (obr. 4)

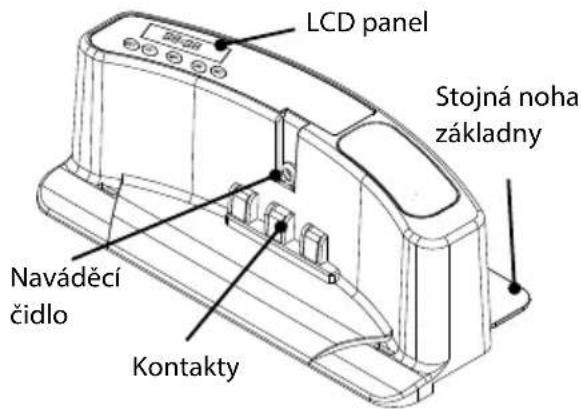

Automatická nabíjecí základna pohled zepředu (pouze QQ-2LT)

LCD panel Stojná noha základny Naváděcí čidlo Kontakty

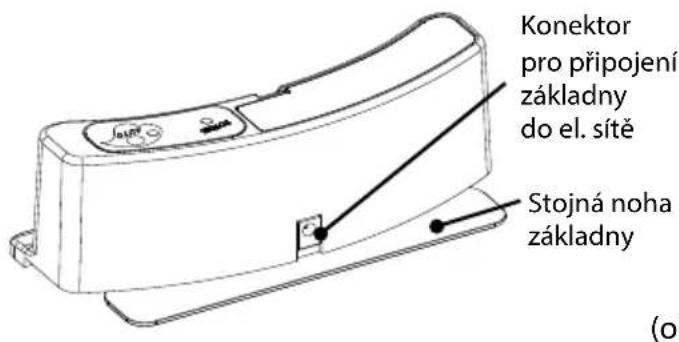

Automatická nabíjecí základna pohled zezadu (pouze QQ-2)

Konektor pro připojení základny do el. sítě Stojná noha základny (ol

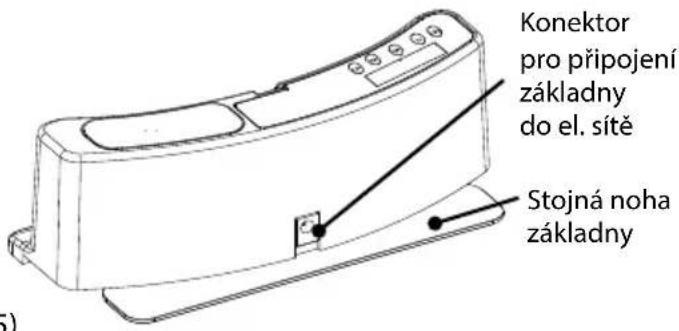

Automatická nabíjecí základna pohled zezadu (pouze QQ-2LT)

Konektor pro připojení základny do el. sítě Stojná noha základny

Rozbalení a poučení před prvním použitím

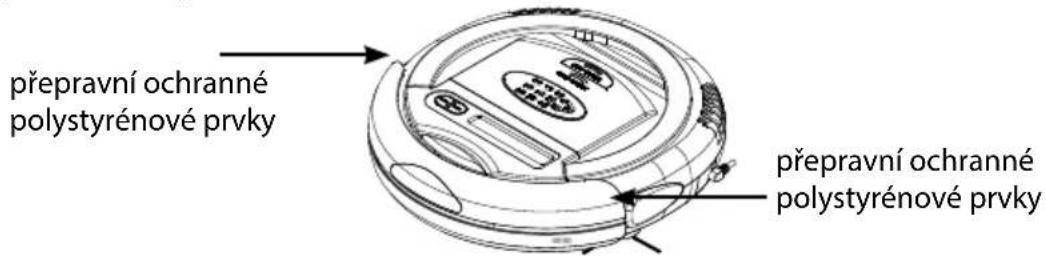

Odstranění ochranných bezpečnostních přepravních prvků

1. Vyjměte vysavač CleanMate z krabice a poté i z igelitového sáčku.
2. Odstraňte ochranné polystyrénové prvky pod nárazníkem na obou stranách vysavače.
3. Vybalte baterii z krabice vysavače. Vložte baterii do prostoru pro baterii viz str. 8.
4. Nechte baterii ve vysavači před prvním použitím nabít viz str. 8.
5. U dálkového ovládání vyjměte ochrannou fólii od baterie (z boku dálk. ovládání).
6. Vybalte z krabice automatickou nabíjecí základnu a umístěte ji v místnosti viz str. 9
7. Igelitové obaly uložte mimo dosah dětí.

přepravní ochranné polystyrénové prvky přepravní ochranné polystyrénové prvky

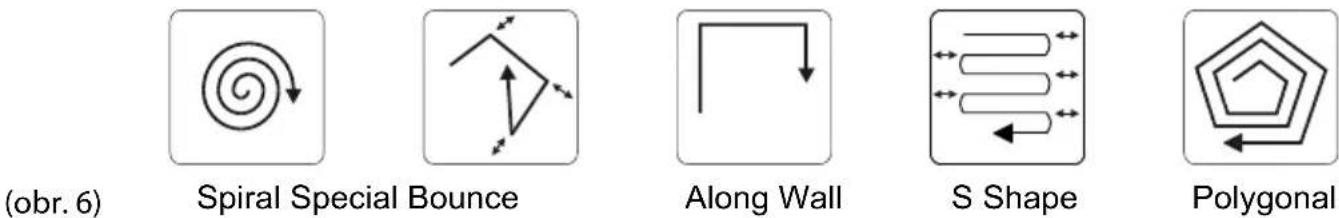

Pohybové režimy vysavače

CleanMate pri uklízení využívá pět pohybových režimů, které se v případě nastavení Automatického režimu opakují za sebou. Automatický režim vysavače je zapnut vždy po zapnutí vysavače CleanMate.

Jedná se o pohyby: Spiral, Special Bounce, Along Wall, S Shape a Polygonal (viz. obr. 6). Pomocí dálkového ovládání a tlačítka MODE si můžete nastavit pouze jeden z pěti pohybových režimů nebo naopak vysavač přepnout zpět do Automatického nastavení. Postup nastavení jednotlivých pohybových režimů viz popis dálkového ovládání str. 14.

Příprava před uklízením

1. Před uklízením odklidte z podlahy předměty, které se dají snadno převrhnout a předměty, které by se mohli namotat na rotační a boční kartáč (např. vázy, kabely atd.).

(obr. 7)

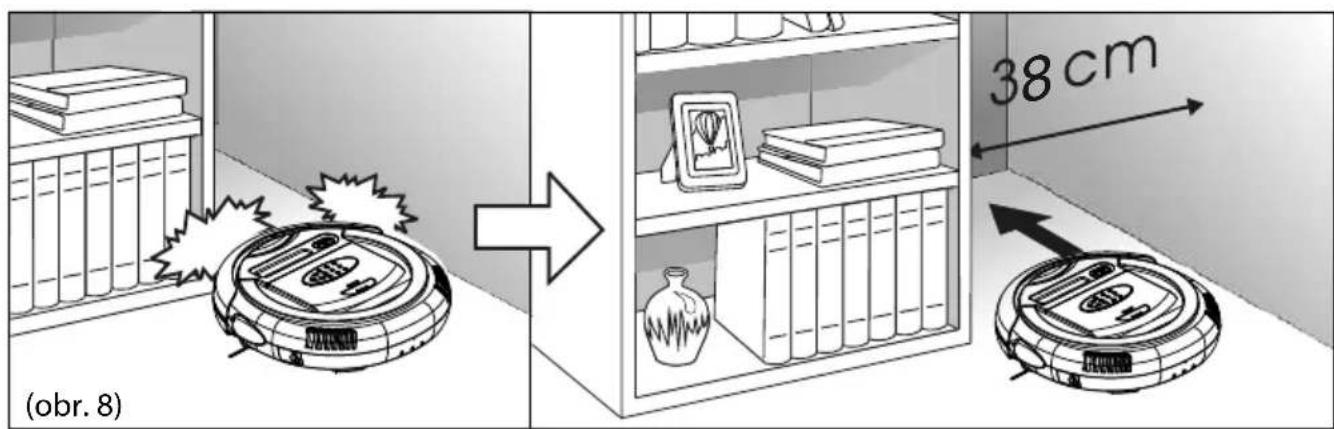

1. Prostor mezi jednotlivými kusy nábytku nebo stěnou by měl být alespoň 38 cm.

(obr. 8) 38 cm

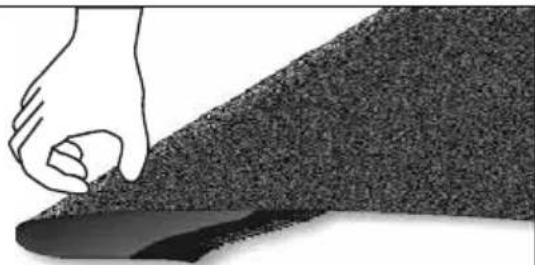

1. Zahněte třásně koberce pod koberec a nenechávejte na podlaze žádné oblečení, závěsy, přehozy atd.

Trásně koberce před uklízením zahněte pod koberec.

Polyethylenové sáčky a jiné podobné předměty před vysáváním vyhodťe do odpadkového koše.

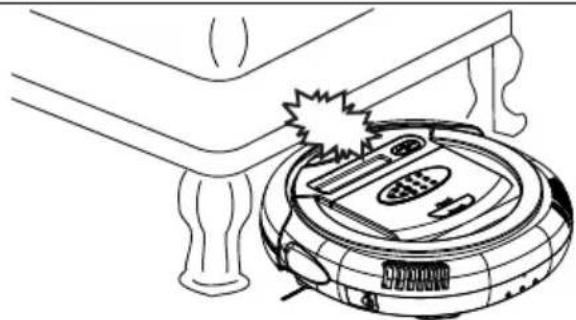

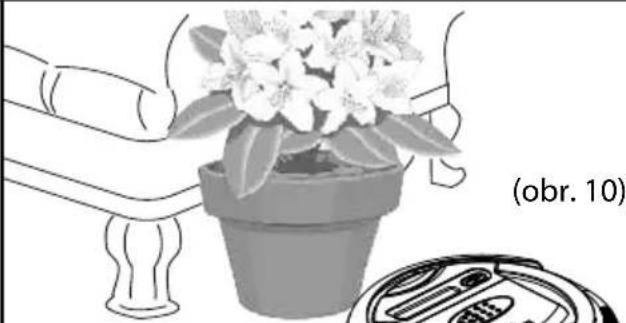

1. Zablokujte vysavači přístup do míst, kde by se mohl zachytit.

Prostor pod nábytkem musí být dostatečně vysoký, pokud zde má vysavač uklízet.

Proti zachycení vysavače pod nábytkem vytvořte umělou zábranu.

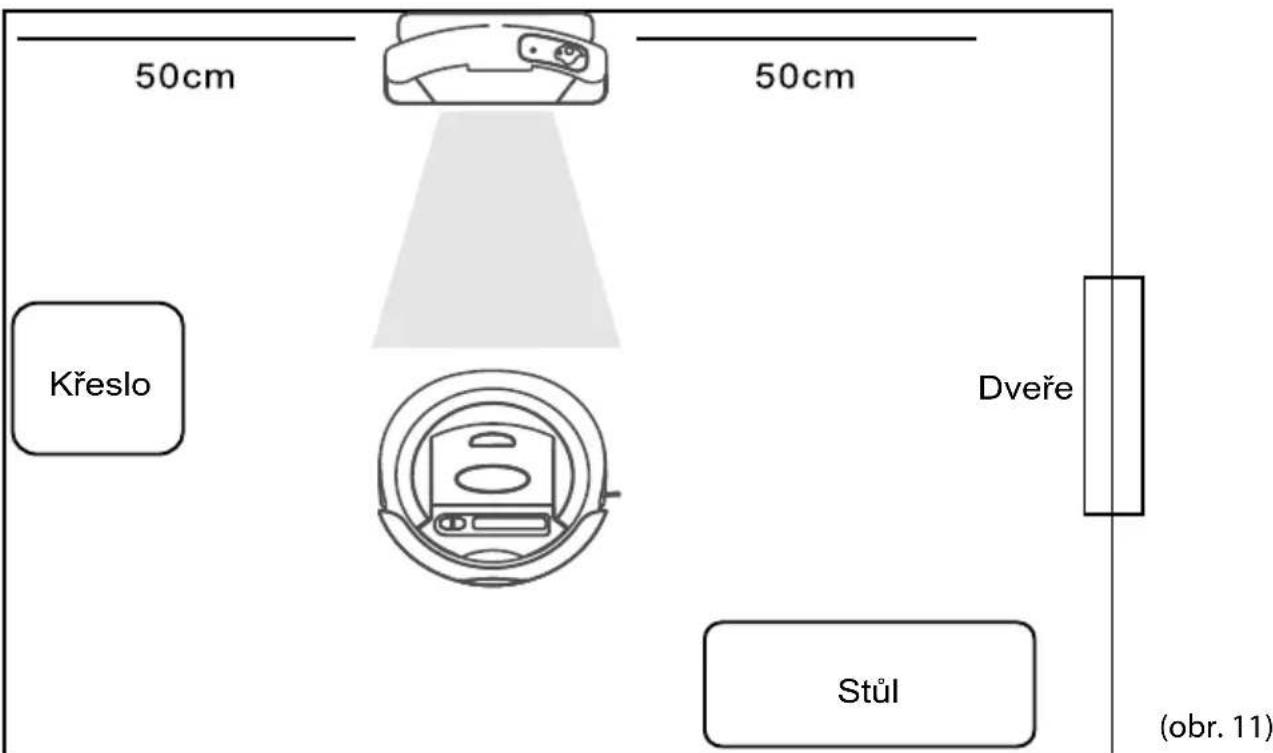

1. Umístěte automatickou nabíjecí základnu v uklízené místnosti přímo ke zdi a po zbylých třech stranách základny nechte volné místo alespoň 50 cm (pouze QQ-2, QQ-2LT).

50cm 50cm Křeslo Dveře Stůl (obr. 11)

Baterie a nabíjení

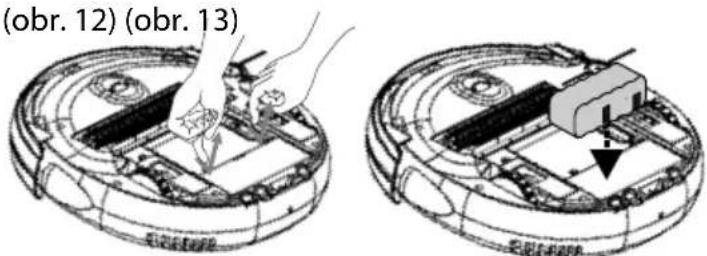

Vyjmutí a instalace baterie do vysavače

• Ujistěte se, že je vysavač vypnut hlavním vypínačem POWER.

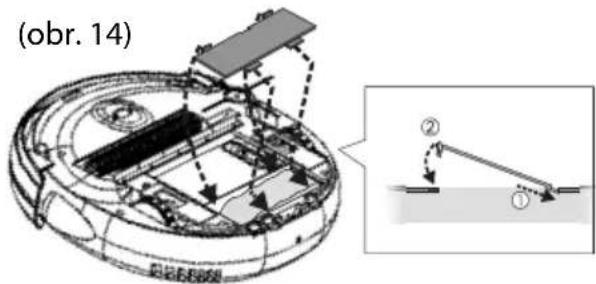

• Prsty stiskněte jazýčky pro otevření krytu baterie viz (obr. 12) a kryt vyjměte.
• Pomocí pásky na baterii ji opatrně vyjměte. Při vracení baterie zpět do prostoru určeného pro baterii se ujistěte, že máte baterii ve správné pozici - stříbrné kontakty na baterii se musí umístit na stříbrné kontakty uvnitř prostoru pro baterii a páska na baterii musí být na horní straně viz (obr. 13)
• Vratte kryt baterie na určené místo. Nejprve zasuňte na pevno uchycené jazýčky a poté druhou stranu krytu zaklapněte viz (obr. 14).

(obr. 12) (obr. 13)

(obr. 14) ② ①

Nabíjení baterie

Baterii ve vysavači můžete nabíjet dvěma způsoby

1. Manuální nabíjení

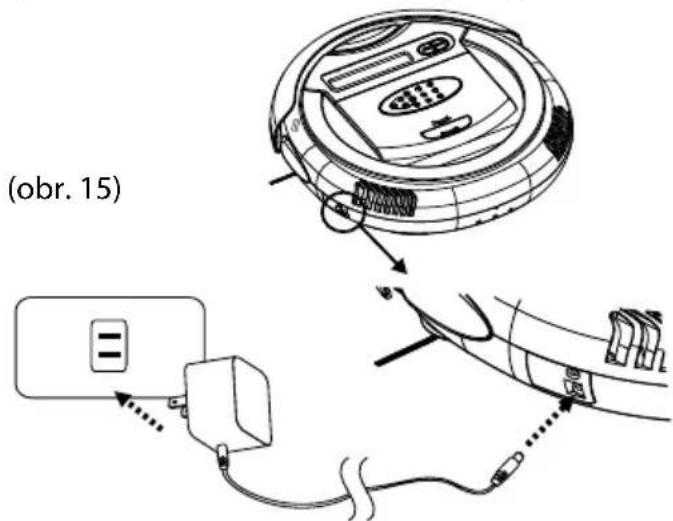

Připojte nabíjecí adaptér přímo do konektoru na boku vysavače viz (obr. 15). Vysavač musí být vypnutý tlačítkem POWER. Baterie je u QQ-1A, QQ-2 plně nabitá, jakmile kontrolka POWER svítí modře (viz popis str. 12). Baterie je u QQ-2LT plně nabitá, jakmile se na LCD panelu zobrazí kontrolka baterie s třemi čárkami (viz popis str. 13).

1. Automatické nabíjení (pouze QQ-2, QQ-2LT)

Automatická nabíjecí základna nabije vysavač automaticky při vybití baterie, pokud je správně umístěná a zapnutá v uklízené místnosti viz (str. 9)

(obr. 15)

Před prvním použitím nechte baterii nabít jedním ze dvou možných způsobů.

UPOZORNĚNÍ!

Pokud dlouhodobě nebudete vysavač používat nebo před přepravou, vyjměte baterii ven z vysavače.

Automatická nabíjecí základna (pouze QQ-2, QQ-2LT)

Umístění základny v uklízené místnosti

- Základnu umístěte přímo ke zdi (stojná noha základny se musí zdi dotýkat) a prostor okolo základny (před, napravo a nalevo) musí být alespoň 50 cm viz (str. 7).

- Připojte základnu do el. sítě pomocí nabíjecího adaptéru viz (obr. 16). Pokud jste základnu připojili správně, kontrolka POWER svítí modře.

- Nenechávejte okolo základny volně ležet žádné kabely.

- Zkontrolujte, zda na senzor umístěný uprostřed nabíjecí základny nedopadá přímé sluneční světlo, které vyruší naváděcí paprsek nabíjecí základny.

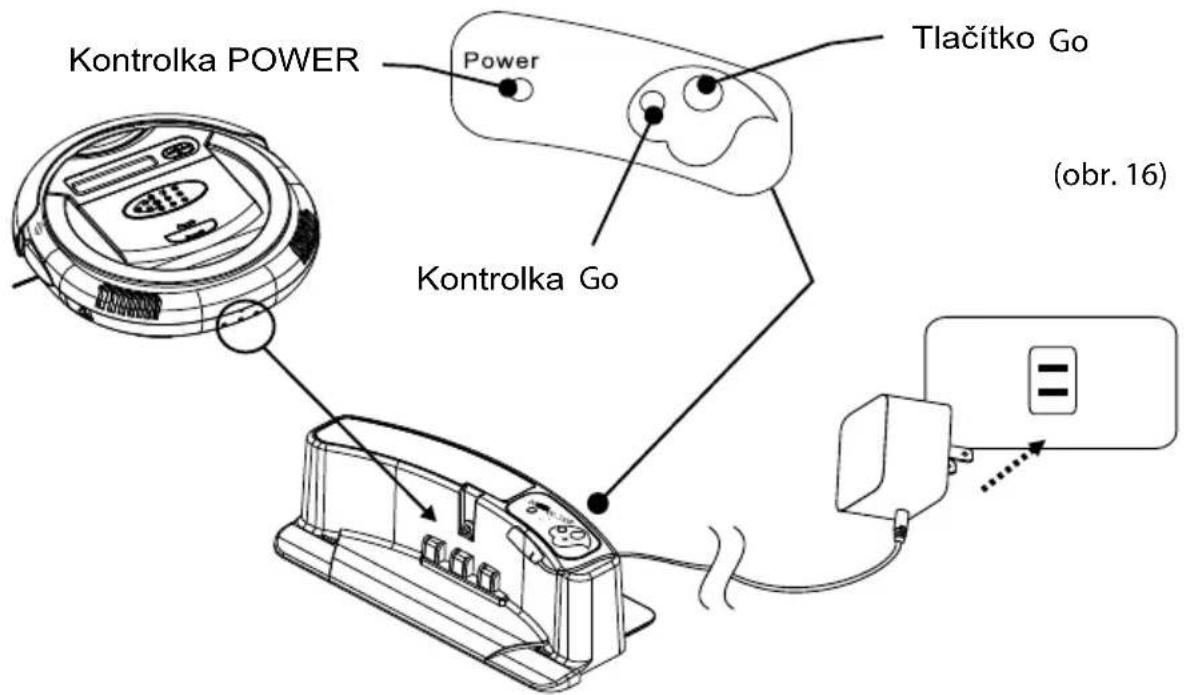

Použití automatické nabíjecí základny při nabíjení baterie

- Vysavač CleanMate zajede k základně pokud se vybije baterie, nebo skončila nastavená doba uklízení.

- Při vyhledávání základny vysavač CleanMate nejprve opíše na podlaze kruh, aby zjistil, zda je základna v jeho dosahu. Pokud základnu nenajde, jede vysavač ke zdi a poté jede podél zdi, dokud na základnu nenarazí.

- Jakmile CleanMate nalezne základnu, automaticky do ní zacouvá a nabíjí baterii.

- Jestliže stisknete tlačitko GO na základně před nabíjením, vysavač bude, po plném nabití baterie, vysávat podlahu po dobu 80 min. (u modelu QQ-2 se rozsvítí zelená kontrolka, u modelu QQ2-LT se rozsvítí ikona na LCD displeji)

Kontrolka POWER Power Tlačitko Go (obr. 16) Kontrolka Go

UPOZORNĚNÍ!

Kloub automatické nabíjecí základny musí být volně pohyblivý. Vysavač nemusí do základny zaparkovat napoprvé, parkování opakuje, dokud se správně nenapojí na kontakty základny.

Jak nastavit časovač (týdenní plánovač) u vysavače CleanMate QQ-2LT

Časovač je umístěn na nabíjecí základně modelu CleanMate QQ2-LT nabízí týdenní plánování úklidu. Upozornění! Vysavač CleanMate QQ2-LT začne pracovat dle nastaveného časovače pouze pokud je umístěn v nabíjecí základně.

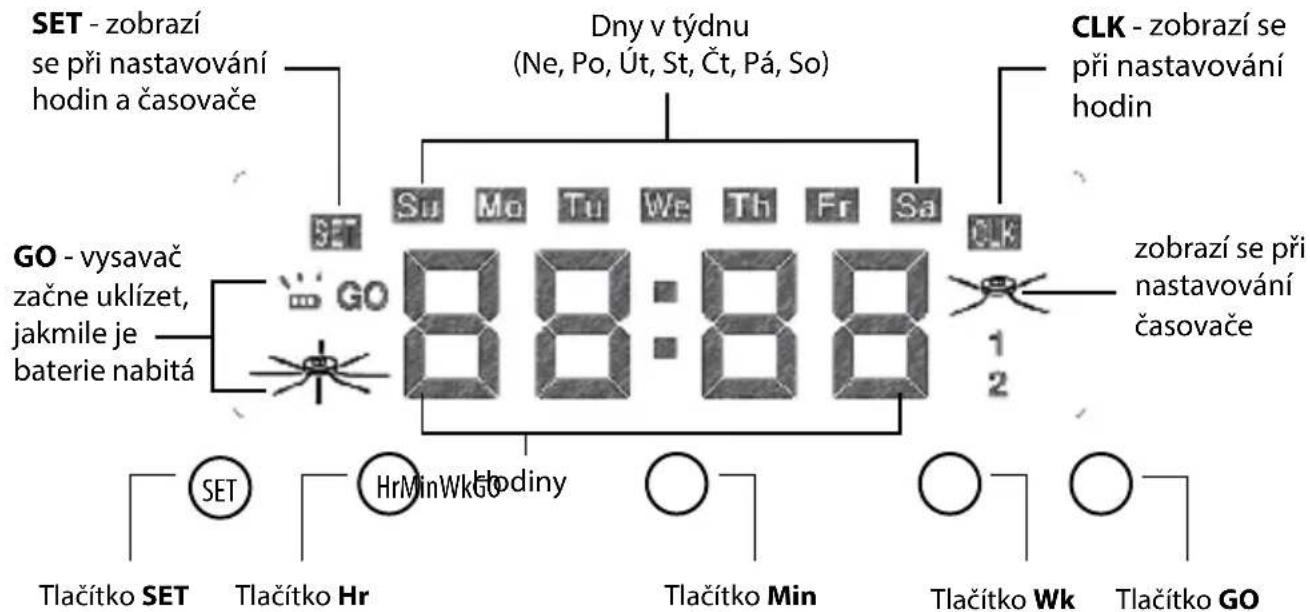

Popis LCD displeje a tlačítek na nabíjecí základně

SET - zobrazí se při nastavování hodin a časovače Dny v týdnu (Ne, Po, Út, St, Čt, Pá, So) CLK - zobrazí se při nastavování hodin GO - vysavač začne uklízet, jakmile je baterie nabitá 8:00-8:00 1 2 zobrazí se při nastavování časovače SET HrMinWkGhodiny Tlačítko SET Tlačítko Hr Tlačítko Min Tlačítko Wk Tlačítko GO

Nastavení hodin a časovače (týdenního plánovače) na nabíjecí základně

S1 00:00

Jakmile zapojíte nabíjecí základnu do el. sítě, zobrazí se čas 00:00 Su (Neděle). Čas je ve 24-hodinovém formátu.

51 9:4 00:00 10

Stiskněte tlačítko „SET“ pro nastavení aktuálních hodin (začne svítit „SET“ a „CLK“ na displeji). Hodiny začnou blikat. Stiskněte postupně tlačítka „Hr“ (hodiny), „Min“ (minuty) nebo „Wk“ (dny) a nastavte správný den v týdnu a aktuální hodiny. Nastavování hodin, minut a dnů se nastavuje po jedné stisknutím příslušného tlačítka, přidržením tlačítka se nastavování urychlí.

Opětovným stiskem tlačítka „SET“ přejdete do nastavení časovače.

Poznámka: Časovač nemusíte nastavovat ihned po uložení aktuálních hodin a dne. Nastavené hodiny a den se uloží po 1 minutě nečinnosti (hodiny přestanou blikat). Při pozdějším nastavení časovače je nutné stisknout dvakrát tlačítko „SET“.

Při nastavování časovače hodiny a dny v týdnu blikají, svítí ikona „SET“ a „”“. Stiskněte postupně tlačítka „Hr“ (pro nastavení hodin), „Min“ (pro nastavení minut) Nastavování hodin a minut se nastavuje po jedné stisknutím příslušného tlačítka, přidržením tlačítka se nastavování urychlí.

Z továrny je nastaveno uklízení na každý den v týdnu. Pokud chcete nastavit pouze jeden den nebo některé dny vynechat, stiskněte tlačítko „Wk“. Ikona „Su“(neděle) začne blikat, pro uložení úklidu v neděli opět stiskněte tlačítko „Wk“ do 5 sec. Ikona „Su“ svítí, den je uložen. Stejným způsobem pokračujete pro nastavování dalších dnů. Pokud některý den chcete přeskočit, vyčkejte 5 sec. nebo podržte tlačítko „Wk“ na 5 sec., den v týdnu není zobrazen a začne blikat další den v týdnu.

Pokud máte vše nastaveno, stiskněte tlačítko „SET“, tím se nastavení časovače uloží.

Poznámka: Pokud při nastavování hodin a minut zvolíte --:-- namísto číslic, časovač nebude uložen. Časovač je možné nastavit na jakýkoliv den nebo každý den v týdnu.

Zjištění nastavení časovače

Stiskněte dvakrát tlačítko „SET“ a dostanete se do nastavení časovače. Na display se zobrazí aktuálně nastavený čas a dny úklidu.

Zrušení časovače

Pro zrušení časovače stiskněte dvakrát tlačítko „SET“. Dostanete se do nastavení časovače. Vymažte nastavené hodiny podržením tlačítka „Hr“ dokud se nezobrazí „--:--. Zrušení potvrdte stiskem tlačítka „SET“.

Použití tlačítka „GO“

GO 08:10 M3

Stiskněte tlačítko „GO“ na 1 sec., začne svítit ikona „ GO “ na levé straně displeje. Použitím tohoto tlačítka vysavač začne uklízet ihned, jakmile se nabije baterie. Opětovným stiskem tlačítka „GO“ zrušíte tuto funkci.

Poznámka: Vysavač vyjede a uklidí pouze jedenkrát, poté se funkce „GO“ deaktivuje. Pro její nastavení musíte opět stisknout tlačitko „GO“.

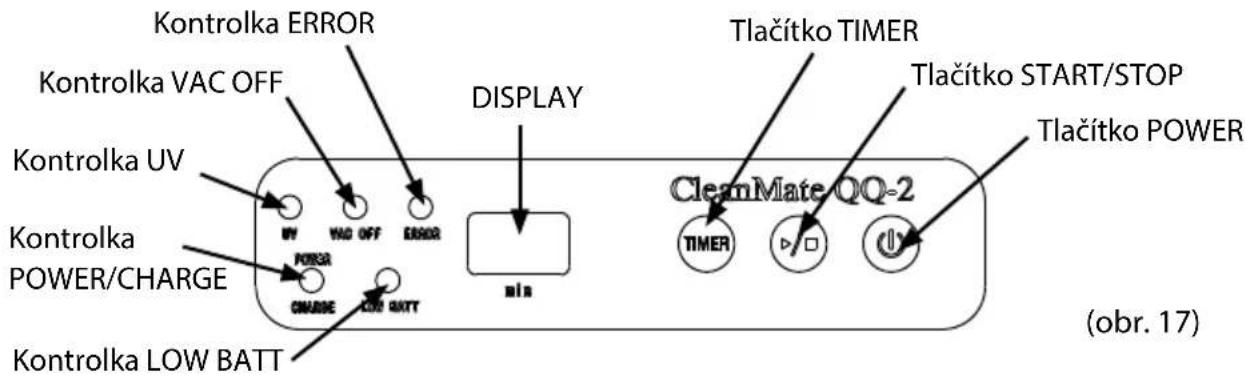

Tlačítka a kontrolky CleanMate QQ-1A, QQ-2

1. Tlačítko ⏻ POWER - zapnutí nebo vypnutí vysavače, kontrolka POWER svítí modře

2. Tlačítko TIMER - nastavíte dobu uklízení vysavače od 10 do 80 minut. Na numerickém display se zobrazí nastavený čas. Na vysavači se po zapnutí automaticky nastaví čas 80 min. Čas nastavujete po 10-ti minutách. Čas uklízení nastavte v závislosti na velikosti uklízené místnosti (plocha 4,8 x 4 m = 30 min.).

3. Tlačitko 📋/□ START/STOP - rozjetí nebo zastavení vysavače CleanMate

	Kontrolka Barva	Význam
LOW BATT	LOW BATT červená	bliká červeně, pokud je baterie vybitá
POVERCHARGE	POWER/CHARGE	modrá	svítí modře, vysavač je zapnutý, baterie je nabitá. Pokud kontrolka bliká modře - vysavač se nabíjí.
VAC OFF	VAC OFF zelená	svítí zeleně, vypnuté sání vysavače
UV	UV žlutá svítí žlutě, dezinfekční	světlo je zapnuté
ERROR	ERROR	červená kontrolka poruchy viz str. 19
min	DISPLAY	numerický	zobrazuje nastavený čas ulízení a zvolený pracovní mód

Kontrolka ERROR Kontrolka VAC OFF Kontrolka UV Kontrolka POWER/CHARGE Kontrolka LOW BATT DISPLAY min Tlačitko TIMER Tlačitko START/STOP Tlačitko POWER CleanMate QQ-2 TIMER TV (obr. 17)

Význam hlasových signálů vysavače CleanMate QQ-1A, QQ-2

Tón pípnutí vysavače Význam
Jedenkrát dlouhé pípnutí a jedenkrát krátké pípnutí	Ukončení práce vysavače, baterie je vybitá nebo jsou vypnuté pracovní funkce vysavače
Jedenkrát dlouhé pípnutí ERROR	R viz str. 21
Třikrát krátké pípnutí Baterie je	plně nabitá
Třikrát krátké pípnutí a jedenkrát dlouhé pípnutí (pouze model QQ-2)	Baterie je plně nabitá a vysavač začne opět vysávat (pokud jste nastavily nabíjecí základnu tak, aby vysavač začal po nabití opět pracovat)

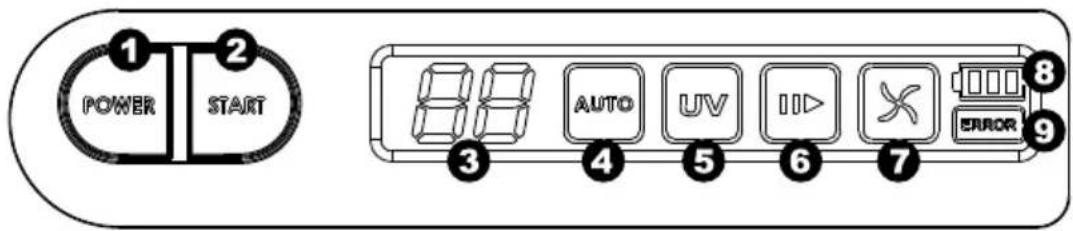

Tačítka a kontrolky na LCD CleanMate QQ-2LT

1 Tlačítko POWER - zapnutí nebo vypnutí vysavače CleanMate QQ-2LT

2 Tlačitko 📋 START- rozjetí nebo zastavení vysavače CleanMate QQ-2LT

3 Kontrolka 88 TIME a MODE - kontrolka ukazuje nastavenou dobu uklízení a uklízecí režim, který jste pomocí dálkového ovládání navolili. Na vysavači se po zapnutí automaticky nastaví čas 80 min. Časové nastavení je možné měnit od 10 do 80 min. Každé stisknutí tlačítka TIMER na dálkovém ovládání znamená 10 min. Čas uklízení nastavte v závislosti na velikosti uklízené místnosti (plocha 4,8 x 4 m = 30 min.) Kontrolka TIME také zobrazuje zbývající čas do konce práce vysavače.

4 Kontrolka [AMPO] AUTO - zobrazí se, pokud vysavač pracuje v Automatickém režimu
5 Kontrolka UV - zobrazí se, pokud jste po startu vysavače aktivovali UV světlo
6 Kontrolka START - zobrazí se při spuštění práce vysavače
7 Kontrolka [×] VAC - zobrazí se, pokud vysavač vysává
8 Kontrolka BATERIE - zobrazuje stav baterie

Zobrazení baterie Význam
Tři čárky 📄	Baterie je plně nabitá
Žádná čárka 📄	Baterie je vybitá
Blikající baterie Probíhá nabíjení baterie

9 Kontrolka ERROR - kontrolka poruchy. Rozsvítí se, pokud nastanou následující skutečnosti - přehřátí baterie, přetížení motoru, žádné napětí od baterie, zvednutí zapnutého vysavače z podlahy, uvíznutí vysavače viz str. 21

POWER START AUTO UV III> X ERROR

(obr. 18)

Význam hlasových signálů vysavače CleanMate QQ-2LT

Tón pípnutí vysavače Význam
Jedenkrát dlouhé pípnutí a jedenkrát krátké pípnutí	Ukončení práce vysavače, baterie je vybitá nebo jsou vypnuté pracovní funkce vysavače
Jedenkrát dlouhé pípnutí ERROR	R viz str. 21
Třikrát krátké pípnutí Baterie je	plně nabitá
Třikrát krátké pípnutí a jedenkrát dlouhé pípnutí	Baterie je plně nabitá a vysavač začne opět vysávat (pokud jste nastavily nabíjecí základnu tak, aby vysavač začal po nabití opět pracovat)

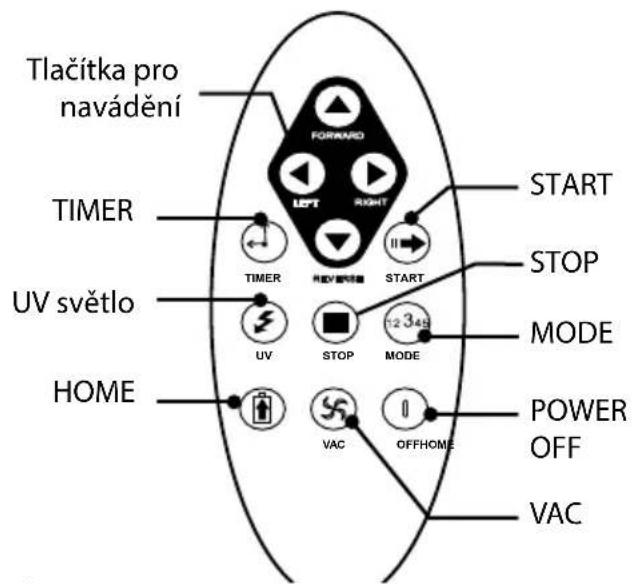

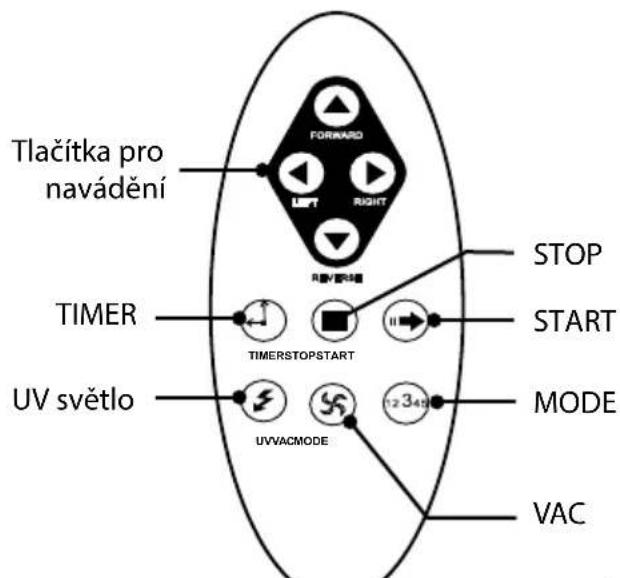

Dálkové ovládání

Tlačitka pro navádění FORWARD RIGHT POWER STOP TIMER START TIMERSTOPSTART UV světlo MODE UVVACMODE 12345 VAC

Tlačitka pro navádění TIMER UV světlo HOME FORWARD LEFT RIGHT START STOP MODE POWER OFF VAC OFFHOME VAC

CleanMate QQ-1A CleanMate QQ-2, QQ-2LT
- Tlačítka pro navádění - vysavač pojede Vámi zvoleným směrem doleva, doprava, dopředu, dozadu
• TIMER - nastavení doby uklízení v 10-ti minutových intervalech
- UV - zapnete nebo vypnete UV světlo. UV světlo dezinfikuje podlahu (ničí bakterie a viry) a je možné jej zapnout pouze v Automatickém režimu. Nejprve zapněte vysavač tlačítkem START, vysavač se rozjede a poté zapněte UV světlo tlačítkem UV (když vysavač nepracuje, nemůžete UV světlo zapnout z bezpečnostního důvodu).
- HOME - navedete vysavač do nabíjecí základny (pouze QQ-2, QQ-2LT)
- START- vysavač začne uklízet
- STOP - zastavíte vysavač, dlouhým tónem Vám pomůže lokalizovat svou pozici
- MODE - tlačítko pohybových režimů, umožňuje vybrat pouze jeden z pěti pohybových režimů. Při každém zapnutí vysavače je nastaven Automatický režim (vysavač autom. opakuje pět po sobě jdoucích režimů). Pro změnu režimu musíte mít vysavač zapnut hlavním vypínačem POWER a nejprve musíte stisknout tlačítko START (vysavač začne pracovat v Automat. režimu) a po několika vteřinách stisknutím tlačítka MODE nastavujete jednotlivé uklízecí režimy:

QQ-1A, QQ-2 QQ-2LT Pohybový mód
1 F1 uklízení v režimu	Spiral (Pokud vysavač v tomto nastavení narazí do jakéhokoli předmětu, automaticky se zastaví)
2 F2 uklízení v režimu	Special Bounce
3 F3 uklízení v režimu	Along Wall
4 F4 uklízení v režimu	S Shape
5 F5 uklízení v režimu	Polygonal Spiral
A FR vysavač bude uklízet v Automatickém režimu

• POWER OFF - stisknutím tlačítka POWER vypnete vysavač (pouze QQ-2, QQ-2LT)
- VAC - stisknutím tlačítka VAC zapnete nebo vypnete motor vysávání

Obsluha vysavače

Příprava před použitím vysavače

1. Před prvním použitím vysavače nechte baterii plně nabít viz (str. 8).
2. Příprava místnosti viz (str. 6).
3. NEPOUŽÍVEJTE VYSAVAČ NA UKLÍZENÍ PLYŠE, KOBERCŮ SE STŘEDNÍM A DLOUHÝM VLASEM A KOBERCŮ S OČKY.
4. Před uklízením vyčistěte nádobku na prach.

Práce s vysavačem

1. Umístěte vysavač do relativně volného prostoru co nejblíže ke středu místnosti, která má být uklízena a zapněte jej tlačítkem POWER.
2. Nastavte čas uklízení pomocí dálkového ovládání stisknutím tlačítka TIMER. Během 10-ti minut vysavač uklidí přibližně 5 m2 prostoru. Doba uklízení je závislá na typu podlahy a množství překážek.
3. Stiskněte tlačítko START na vysavači nebo dálkovém ovládání. Vysavač začne během několika vteřin uklízet.
4. Změnu režimu uklízení provedete pomocí tlačítka MODE na dálkovém ovládání. Změnu provádějte až po několika vteřinách, co začal vysavač pracovat viz (str. 12)

Ukončení práce vysavače

• Po skončení práce nebo vybití baterie vysavač CleanMate zajede do automatické nabíjecí základny pokud je umístěná v uklízené místnosti.
• Jestliže v uklízené místnosti není umístěna automatická nabíjecí základna CleanMate po skončení práce nebo vybití baterie dlouze pípne, že je s prací hotov a musíte jej dát manuálně nabít viz (str. 8).
• Tlačítkem STOP na vysavači nebo na dálkovém ovladači můžete kdykoliv ukončit práci vysavače.
• Stisknete-li tlačítko HOME na dálkovém ovládání, vysavač zajede k automatické nabíjecí základně, pokud je umístěná a zapnutá v uklízené místnosti.
• Pokud již vysavač nebudete používat, vypněte jej hlavním vypínačem POWER na vysavači nebo tlačítkem POWER OFF na dálkovém ovládání. Je-li vysavač v automatické nabíjecí základně - po nabití baterie se přepne sám do režimu Standby.

Poznámka

Pokud zvednete zapnutý vysavač z podlahy pomocí rukojeti, vysavač bude po několik sekund běžet a poté se úplně zastaví, jednou hlasitě pípne a rozsvítí se kontrolka ERROR. Po položení vysavače zpět na podlahu kontrolka ERROR přestane svítit a vysavač může pokračovat v navoleném režimu pokud stisknete tlačítko START.

Uklízejte vždy jednu místnost. Zavřením dveří ohraničte prostor vysávání. Čas vysávání nastavte dle velikosti místnosti. Např. na uklizení prostoru 4 x 4,8 m je třeba nastavit čas 30 min.

S vysavačem vysávejte pouze suché podlahy!

Čištění a údržba

Aby vysavač CleanMate fungoval vždy správně je zapotřebí dodržovat jeho pravidelné čištění a údržbu.

• Nádobku na prach a prachový filtr čistěte po každém uklízení.
  • Po skončení uklízení zkontrolujte, zda je čistý sací otvor.
• Zkontrolujte boční kartáček, aby nebyly jednotlivé štětiny zamotané a pokud jsou na něm nějaké nečistoty, očistěte je.
• Pokud je na rotačním kartáči větší množství namotaných vlasů či nečistot, vyčistěte jej.
• Zkontrolujte, zda jsou větrací otvory na horní straně vysavače čisté, bez jakýchkoliv nečistot či jiných předmětů.
• Zkontrolujte, zda jsou senzory proti pádu vysavače na jeho spodní straně čisté, bez jakýchkoliv nečistot či jiných předmětů.

Čištění prachové nádobky a filtru

1. Zkontrolujte, zda je vysavač vypnut hlavním vypínačem POWER.
2. Otevřete kryt pod kterým je nádobka na prach viz (obr. 20)
3. Vyjměte kryt prostoru pro nádobku na prach viz (obr. 21)
4. Směrem vzhůru vyjměte nádobku na prach z vnitřního prostoru vysavače viz (obr. 22)

1. Vyjměte filtr z nádobky na prach viz (obr. 23)
2. Vyprázdněte nádobku na prach viz (obr. 24), pokud je třeba vypláchněte nádobku vodou viz (obr. 25). Před dalším použitím nechte nádobku úplně uschnout.
3. Lehce očistěte prachový filtr viz (obr. 26). Pozor abyste jej neprotrhli. Filtr můžete vypláchnout vodou. Před dalším použitím nechte filtr úplně uschnout
4. Nemyjte nádobku na prach ani filtr v pračce či myčce nádobí.
5. Pokud jsou v prostoru pro nádobku na prach nějaké nečistoty, vymeťte je pomocí kartáčku dodávaného s vysavačem do koše.

(obr. 23)

1. Vložte filtr zpět na nádobku viz (obr. 27). Nádobku s nasazeným filtrem vratte dovnitř vysavače. Nádobka nesmí být otočená filtrem směrem k ovládacímu panelu viz (obr. 28.

2. Zandejte kryt prostoru pro nádobku na prach na původní místo viz (obr. 29). Ujistěte se, že kryt je dobře usazen.

Po delší době pravidelného používání (cca 3 měsíce) je nutné vyměnit prachový filtr, pokud ho již nelze dostatečně vyčistit. Jestliže je hodně znečištěný, prořídlý nebo protržený, vyměňte jej okamžitě za nový. Nikdy nevysávejte bez nádobky a filtru umístěných ve vysavači. Může dojít ke zničení vysavače.

Čištění rotačního kartáče

Při používání se na rotační kartáč namotají vlasy a chlupy, které je třeba odstranit.

1. Ujistěte se, že je vysavač vypnut hlavním vypínačem POWER a vyjměte baterii.
2. Otočte vysavač na jeho horní stranu tak, abyste se co nejlépe dostali k rotačnímu kartáči.
3. Vyjměte rotační kartáč tak, že jej zatlačíte doprava a opatrně nadzvednete jeho levou část z vysavače. Poté opatrně vyjměte i jeho pravou část.
4. Jednoduše odstraňte vlasy, chlupy a jiné nečistoty z kartáče a vyhodťe je do koše.
5. Před umístěním kartáče na původní místo suchým hadříkem vyčistěte prostor pro umístění kartáče ve vysavači.
6. Umístěte kartáč zpět do prostoru ve vysavači tak, že nejprve zasunete pravou část kartáče do připraveného konektoru a poté zaklapnete levou část kartáče.

(obr. 30)

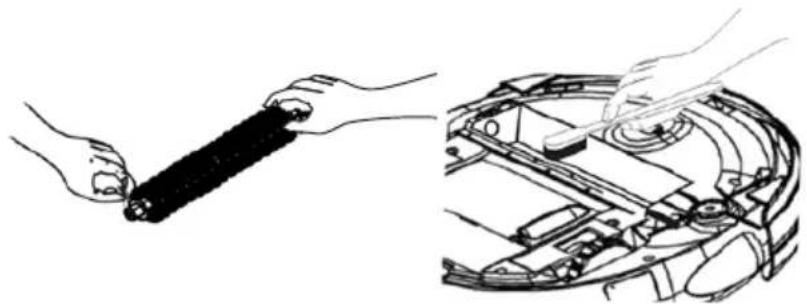

(obr. 31) (obr. 32)

Čištění sacího otvoru a bočního kartáčku

Při používání se mohou na okrajích sacího otvoru usadit nečistoty či prach. Jeho vyčištění pomůže ke stále stejně vysokému výkonu sání vysavače.

1. Ujistěte se, že je vysavač vypnut hlavním vypínačem POWER a vyjměte baterii.

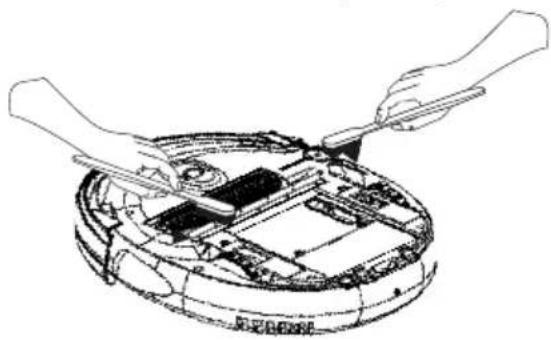

2. Otočte vysavač na jeho horní stranu tak, abyste se co nejlépe dostali k sacímu otvoru. Pomocí kartáčku umístěného pod krytem nádobky na prach vyčistěte sací otvor (vymetře prach a drobné nečistoty uchycené po okraji sacího otvoru) a vyhodťe je do koše. Zároveň očistěte povrch a štětiny bočního rotačního kartáčku.

(obr. 33)

Čištění senzorů nárazníku

1. Ujistěte se, že je vysavač vypnut hlavním vypínačem POWER a vyjměte baterii.

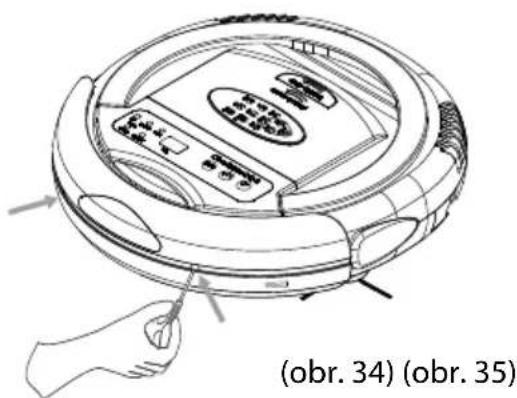

2. Demontáž nárazníku: křížovým šroubovákem Philips vyšroubujte 2 šrouby v nárazníku na přední části robotického vysavače viz (obr. 34).
3. Nárazník vysuňte směrem dopředu (obr 35).
4. Vyčistěte senzory nárazníku od nečistot (např. vysajte prach běžným vysavačem nebo vyfoukejte vzduchem) v místě označeném na (obr. 36 a 37).
5. Montáž nárazníku: nárazník nasadte na vysavač. Křížovým šroubovákem zašroubujte 2 šrouby v nárazníku.

Instalace základního příslušenství

Boční rotační kartáček

1. Ujistěte se, že je vysavač vypnut hlavním vypínačem POWER a vyjměte baterii.
2. Pro vyndání bočního čisticího kartáčku použijte Philips křížový šroubovák. Šroub umístěný uprostřed kartáčku vyšroubujte ven proti směru hodinových ručiček.

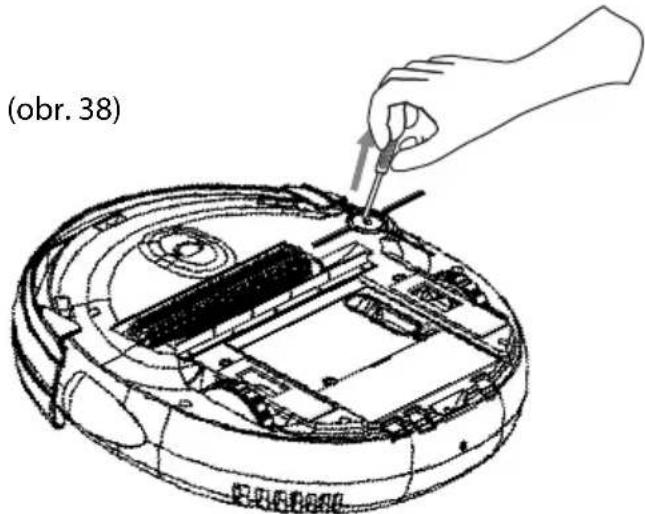

3. Pro nasazení bočního kartáčku použijte opět Philips křížový šroubovák. Nasad'te kartáček do jeho pozice na spodní straně vysavače, doprostřed umístěte šroub a pomocí šroubováku jej utáhněte ve směru hodinových ručiček viz (obr. 38).

(obr. 38)

Hlavní rotační kartáč

1. Ujistěte se, že je vysavač vypnut hlavním vypínačem POWER a vyjměte baterii.
2. Otočte vysavač na horní stranu, abyste měli přístup ke kartáči na jeho spodní straně.

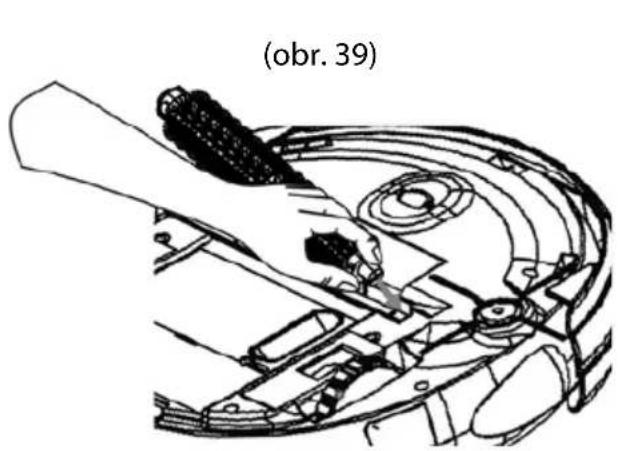

3. Zatlačením kartáče doprava jej uvolníte a směre nahoru jej vyndáte viz (obr. 39).

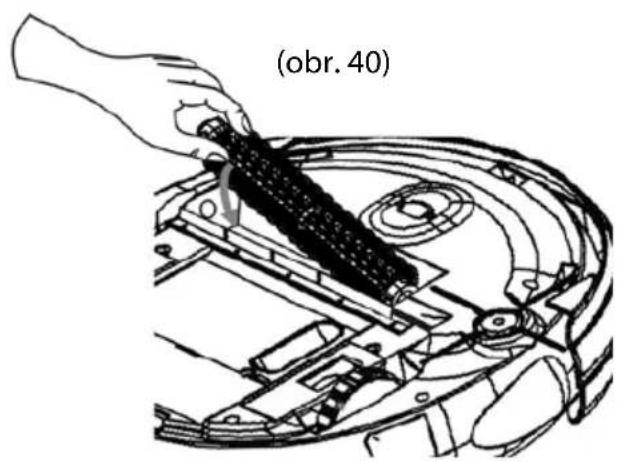

4. Při vracení kartáče na jeho místo nejprve vložte pravou stranu kartáče do vysavače a druhou stranu zasuňte do zámku viz (obr. 40).

(obr. 39)

(obr. 40)

Instalace a výměna vůně (prodávána samostatně)

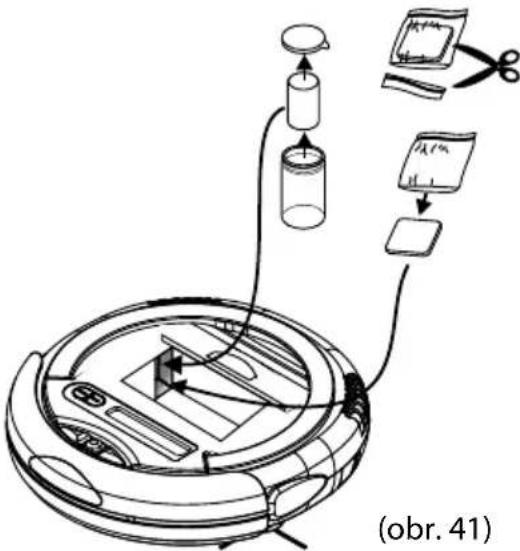

Tento inteligentní robotický vysavač má zabudovaný prostor pro umístění vůně, kterou bude jemně rozptylovat do vzduchu v průběhu čištění. Můžete použít jakýkoliv druh tuhé vůně určený pro vysavače. Prostor pro umístění vůně se nachází vedle nádobky na prach viz (obr. 41).

Upozornění! NEPOUŽÍVEJTE ŽÁDNÝ DRUH TEKUTÉ ČI OLEJOVITÉ VŮNĚ!

(obr. 41)

Obsah balení

1. Vysavač
2. Automatická nabíjecí základna (pouze QQ-2, QQ-2LT)
3. Dálkové ovládání
4. Dobíjecí baterie
5. Nabíjecí adaptér
6. Náhradní prachový filtr 2 ks
7. Kartáček na čištění vysavače
8. Návod k obsluze

1

2

3

4

5

6

7

8

Technické údaje

• Nabíjecí adaptér 22 Vdc 1000 mA, nabíjení 3-4 hod.
  • Baterie NiMH 14,4 V, dobíjecí 2,5 Ah
  • Životnost baterie > 500 dobíjecích cyklů
  • Výdrž baterie 70-80 minut při plném nabití
• Spotřeba 24 w
  • Hlučnost 79 dB
  • Životnost UV 6 000 hodin
  • Nádoba na prach 0,3 litru
  • Dálkový ovladač dosah 3 m
  • Rozměry 36 cm(průměr) x 9 cm (výška)
  • Váha 2,7 kg

Když něco nefunguje

Problémy Možná příčina a odstranění
Vysavač uklízí méně pečlivě Zastavte	vysavač a pečlivě ho vyčistěte (zásobník, filtr, kartáče, čidla, kolečka atd., aby nic nebránilo normálnímu chodu vysavače).
Vysavač „nevidí“ schody	Ujistěte se, že senzory po obvodu přední části vysavače nejsou blokovány nečistotou nebo zaneseny prachem. Na některých zvláště kluzkých podlahovinách nebo ve velmi světlém prostředí mohou senzory pracovat méně efektivně a je nutné zabránit pádu vysavače překážkou.
Kontrolka LOW BATTERY bliká červeně (QQ-1A, QQ-2) na LCD panelu 📄 (QQ-2LT)	Baterie je vybitá. Nechte baterii nabít manuálně nebo pomocí automatické nabíjecí základny viz (str. 8)
Vysavač couvá a svítí kontrolka ERROR	Na některých zvláště kluzkých podlahovinách nebo ve velmi světlém prostředí (přímé sluneční světlo) mohou senzory pracovat méně efektivně a vysavač může začít couvat. Ujistěte se, že senzory po obvodu přední části vysavače nejsou blokovány nečistotou nebo zaneseny prachem.
Vysavač couvá Vyčistěte senzory nárazníku viz (str. 18)
Po zapnutí vysavače tlačítkem POWER nesvítí kontrolka POWER (QQ-1A, QQ-2) LCD display (QQ-2LT)	Zkontrolujte, zda je ve vysavači baterie. Baterie může mít velmi nízké napětí. Je třeba dát baterii nabít viz (str. 8)
Nefunguje dálkový ovladač Zkontrolujte, zda jste nezapoměli vyjmout ochrannou fólii od baterie dálkového ovladače.
Vysavač nenajede do nabíjecí základny (pouze QQ-2, QQ-2LT)	Zkontrolujte, zda je nabíjecí základna zapojena do sítě a kontrolka POWER svítí modře.Zkontrolujte, zda je nabíjecí základna správně umístěna v místnosti viz (str. 9)Zkontrolujte, zda na senzor umístěný uprostřed nabíjecí základny nedopadá přímé sluneční světlo, které vyruší naváděcí paprsek nabíjecí základny.
Kontrolka ERROR Rozsvítí se, pokud nastanou následující skutečnosti: přehřátí baterie, vadná baterie, přetížení motoru, žádné napětí od baterie, zvednutí zapnutého vysavače z podlahy, uvíznutí vysavače.
