KMI4000BLG - Kuchyňský odsavač par Kluge - Bezplatný návod k obsluze

Typ produktu	Odsavač par
Marka	Kluge
Model	KMI4000BLG
Šířka	60 cm
Hloubka	50 cm
Výška (min./max.)	65–110 cm
Hmotnost netto	12 kg
Napájecí napětí	220–240 V / 50 Hz
Výkon motoru	200 W
Maximální výkon – režim odsávání	650 m³/h
Hladina hluku (max.)	55 dB(A)
Počet stupňů	3
Typ tukového filtru	Hliníkový, opakovaně použitelný
Osvětlení	LED 2 × 3 W
Ovládání	Elektronické, dotykové
Dálkový ovladač	V balení
Energetická třída	A
Způsob montáže	Podskříňkový / nástěnný
Průměr výfukového potrubí	150 mm
Režim provozu	Odsávání / Cirkulace
Regenerace uhlíkových filtrů (volitelně)	Ano
Záruka	2 roky

Často kladené otázky - KMI4000BLG Kluge

Jak správně namontovat odsavač par KMI4000BLG?

Odsavač par je třeba namontovat do výšky alespoň 65 cm nad plynovou varnou deskou nebo 45 cm nad elektrickou. Použijte přiložené hmoždinky a šrouby. Ujistěte se, že výfukové potrubí je těsně připojeno k ventilačnímu kanálu.

Jak často čistit tukový filtr?

Hliníkový filtr je třeba čistit každé 2–3 měsíce v závislosti na intenzitě vaření. Lze mýt v myčce nádobí nebo ručně v teplé vodě s detergentem. Po vysušení namontujte zpět.

Je možné odsavač par používat v režimu cirkulace?

Ano, pro režim cirkulace je vyžadován uhlíkový filtr (dostupný samostatně). Ten je třeba vyměňovat každé 4–6 měsíců.

Jak vyměnit LED žárovku?

LED žárovky jsou integrované a v případě poškození vyžadují servis. Nepokoušejte se je vyměnit sami.

Proč odsavač par vydává více hluku než obvykle?

Zkontrolujte, zda tukový filtr není ucpaný. Může být také uvolněný montážní prvek. V případě potřeby upravte polohu odsavače.

Jak používat dálkový ovladač?

Dálkový ovladač pracuje na infračerveném principu. Nasměrujte jej na ovládací panel. Dosah je cca 5 m. Vyžaduje baterii CR2032 (přibalenou).

Co dělat, když se odsavač par nezapíná?

Zkontrolujte napájení – zda je zástrčka v zásuvce a zda není vypnutý jistič. Pokud to nepomůže, kontaktujte servis.

Jaké jsou rozměry odsavače?

Šířka: 60 cm, hloubka: 50 cm, výška nastavitelná od 65 do 110 cm. Teleskopický komín umožňuje přizpůsobit výšce stropu.

Má odsavač par funkci automatického vypínání?

Ano, odsavač se automaticky vypne po 24 hodinách nepřetržitého provozu. Lze také nastavit časové zpoždění pomocí tlačítka časovače.

Kde najít návod k obsluze v češtině?

Návod v češtině je k dispozici na webu notice-facile.com. Lze jej zdarma stáhnout ve formátu PDF.

NÁVOD K OBSLUZE KMI4000BLG Kluge

děkujeme Vám za důvěru a za zakoupení našeho výrobku. Výrobky Kluge jsou navrhovány s myšlenkou o naplnění všech Vašich očekávání jak po stránce funkcionality, tak v oblasti estetiky. Pevně proto doufáme, že se Vaš nový odsavač par stane praktickou i dekorativní součástí Vaší kuchyně, a bude Vám mnoho let věrně sloužit k Vaší naprosté spokojenosti.

Před instalací odsavače par se prosím důkladně seznamte s obsahem tohoto návodu. Můžete se díky tomu vyhnout nejen zbytečným chybám během prvotní instalace, ale také problémům při následné obsluze Vašeho nového spotřebiče.

Odsavač par je určen k instalaci a používání v domácnostech a slouží k eliminaci par a zápachů, které vznikly během tepelné přípravy potravin.

POZOR: Výrobce nenese jakoukoli odpovědnost za poškození vyplývající z neodborné instalace či používání spotřebiče, která nejsou v souladu s pokyny uvedenými v tomto návodu k obsluze.

⚠ UPOZORNĚNÍ, věnujte prosím zvýšenou pozornost takto označenému textu.

• Uschovejte si tento návod k obsluze pro pozdější využití.
• Důkladně se seznamte s obsahem tohoto návodu, který (podrobné informace týkající se instalace, montáže a údržby odsavače par.
• Odsavač par se může vzhledově lišit od odsavače par prezentovaného na obrázcích v tomto návodu. Tyto rozdíly nemají vliv na pokyny týkající se obsluhy, údržby a montáže odsavače par.
• Provádění jakýchkoliv změn a úprav elektrických a mechanických částí odsavače par je zakázáno.
• Nepřipojujte odsavač par do elektrické sítě před dokončením instalace.
  • Během instalace a údržby spotřebiče používejte ochranné rukavice.
• Nepoužívejte odsavač par bez vloženého tukového filtru (p uhlíkového filtru v režimu recirkulace).
• Instalace spotřebiče, která nebyla provedena podle instrukcí uvedených v tomto návodu k obsluze, může způsobit úraz elektrickým proudem.
• Manipulace s otevřeným ohněm v blízkosti kuchyňského odsavače par je zakázána!
• Pokrmy připravované na tuku nebo na oleji musí být pod dozorem (např. hranolky), protože hlavně starý a znečištěný olej nebo tuk se může snadno vznítit.
• Vzduch nasátý odsavačem par nesmí být vypouštěn do s komínového potrubí, které slouží k odsávání spalin ze zařízení spalujícího plyn nebo jiné palivo (netýká se odsavačů par v režimu recirkulace).
• Pokud v domácnosti používáte kromě odsavače par jiná: neelektrickým napájením (např. kotel na tekuté palivo, průto ohřívač, termy), kde je pravděpodobnost vzniku exhalací, je třeba zajistit dostatečnou ventilaci místnosti (přívod vzduchu).
• Nikdy nevytahujte zástrčku z elektrické zásuvky taháním za kabel.
• Přívodní kabel nesmí být v přímém kontaktu s horkými povrchy.
• Nikdy nepřipojujte spotřebič, pokud je přívodní kabel poškozený.
• Výměnu poškozeného přívodního kabelu musí provádět pouze výrobce, servis nebo kvalifikovaný odborník.
• Čištění vnitřní i vnější části odsavače par musí být prováděno minimálně jednou za měsíc nebo po každých 35 hodinách činnosti odsavače par.

Před každým čištěním odpojte odsavač par od elektrické sítě (vytáhněte přívodní kabel z elektrické zásuvky nebo vypněte pojistky).

• Spotřebič mohou používat děti ve věku 8 let a starší a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo s nedostatkem zkušeností a vědomostí, pokud jsou pod dozorem nebo byly poučeny o používání spotřebiče bezpečným způsobem a rozumějí přípa nebezpečím.
  • Děti si nesmí hrát se spotřebičem.
  • Běžné uživatelské čištění a údržbu nesmějí provádět děti bez dozoru.

POZOR:

Přístupné části mohou být během činnosti varné desky nebo horké! Používání šroubů nebo jiných upevňovacích prvků, které souladu s návodem, může způsobit riziko zasažení elektrickým proudem.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Obr. A Obr. B

Toto zařízení bylo navrženo a vyrobeno z vysoce jakostních materiálů a komponentů, které jsou vhodné opakovanému použití.

Symbol přeškrtnutého odpadkového koše, který je umístěn na produktu (Obr. A) znamená, předmětem tříděného sběru v souladu s ustanoveními směrnice Evropského parlamentu a Rác EU. Pokud se na produktu nachází symbol přeškrtnutého odpadkového koše (Obr. B) znamená to, že výrobek obsahuje baterie, které jsou předmětem tříděného sběru v souladu s ustanoveními směrnice parlamentu a Rady 2006/66 /EU.

Symbol přeškrtnutého odpadkového koše, baterie, v průvodní dokumentaci nebo na obalu vám má připomínat, že všechny elektrické a elektronické výrobky, baterie a akumulátory musí být po ukončení uloženy do oddělené sběry. Neodhazujte tyto výrobky do netříděného komunálního odpadu. povinen předat použitý spotřebič nebo baterie (pokud jsou součástí výrobku) osobám pověřeným sběrem odpadů elektrických a elektronických zařízení a baterií. Sběrná místa, včetně lokálních sběrných míst, obchodů a obecních jednotek, vytvářejí vhodný systém umožňující předávání spotřebičů a baterií (pokud jsou součástí výrobku). Správné třídění použitých spotřebičů a baterií (pokud jsou součástí výrobku) přispívá k eliminaci následků škodlivých pro lidské zdraví a životní prostředí, které vyplývají z možné přítomnosti nebezpečných složek ve spotřebičích a bateriích a také nesprávného skladování a zpracování těchto spotřebičů a bat Domácnosti hrají důležitou roli při přispívání k opětovnému použití a využití, včetně recyk spotřebičů. V této fázi se formují postoje, které ovlivňují zachování společného dobra, jakým je čisté životní prostředí. Domácnosti jsou také jedním z významných uživatelů malých spotřebičů a rozumné nakládání s nimi na této etapě má vliv na recyklaci materiálů. Při nedodržení pravidel správné likvidace tohoto výrobku mohou být uloženy sankce podle aktuálně platných právních předpisů.

Technické údaje

Technické údaje uvedené v tomto návodu a na štítcích připevněných k odsavači byly získá výpočty v souladu s požadavky Nařízení EU č. 65/2014 a 66/2014.

SCHÉMA NA ČTENÍ KÓDU ZBOŽÍ

Obsluha

Odsavač par je určen k odsávání výparů při přípravě jídla.

Spotřebič může pracovat ve dvou režimech:

Režim odsávání: vzduch s vodními parami je odváděn pryč z místnosti prostřednictvím odtahového potrubí.

Odtahové potrubí není součástí balení a je třeba jej dokoupit samostatně.

POZOR:

• Vždy používejte co nejkratší odtahové potrubí.
- Pokud je to možné, používejte odtahové potrubí s hladkou vnitřní strukturou (nedoporučujeme používání tzv. spiro potrubí).
- Používejte potrubí s co nejmenším počtem záhybů (úhel záhybu by neměl být nikdy větší než 90 stupňů).
- Nedoporučujeme také používání redukcí průměru potrubí (zejména většího na menší např. ∅150 mm > ∅120 mm).

Režim recirkulace: z nasátého vzduchu s vodními parami jsou za pomoci tukového a uhlíkového filtru odstraněny tuky a pachy a poté je vyčištěný vzduch vrácen zpět do místnosti přes mřížky v horním odsavače par nebo komín odsavače par. Pro správnou funkci odsavače v režimu recirkulace je třeba nainstalovat uhlíkový filtr (obr. 10) a soupravu pro vedení vzduchu (obr. 7.3). Zmíněnou sadu s filtry je třeba zakoupit u prodejce.

POZOR:

Použití šroubů nebo spojovacích prvků, které nejsou v souladu s pokyny, může vést k proudem.

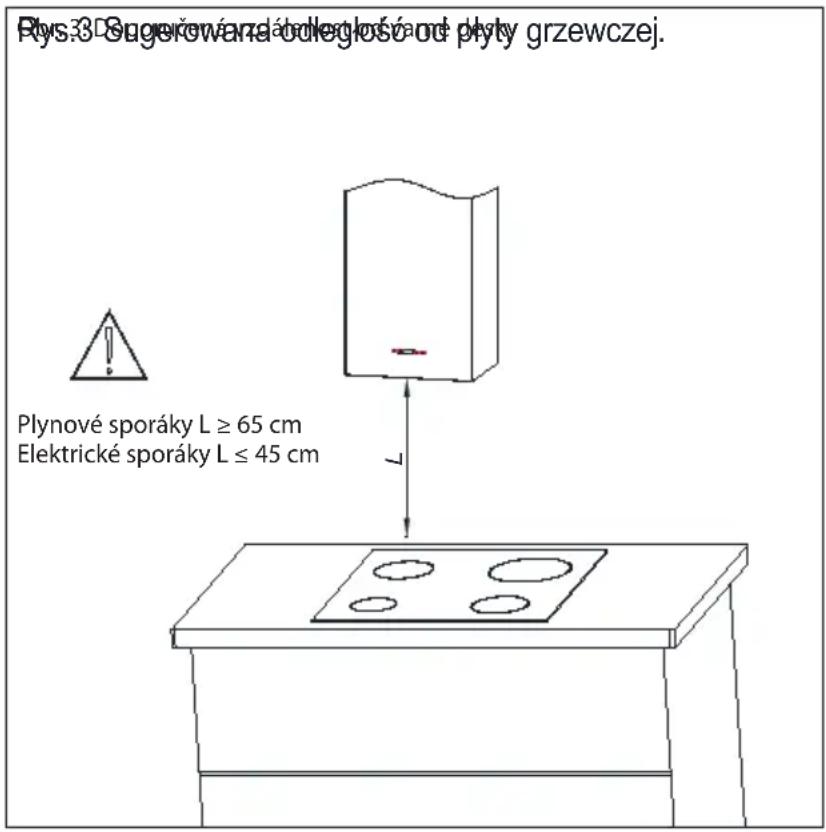

Minimální vzdálenost mezi plochou určenou k přípravě pokrmů (sporák nebo varný panel) částí odsavače par (obr. 3) nesmí být menší než 45 cm u sklokeramických spotřebičů a 65 cm u plynových spotřebičů. Je-li v návodu k obsluze kuchyňského spotřebiče pro přípravu pokrmů (varný uvedena větší vzdálenost pro instalaci odsavače par, než bylo uvedeno výše, je třeba se těmito pokyny řídit. Instalace okapu je znázorněna na přiložených obrázcích (obr. 4 - obr. 9). Před instalací odsavače se ujistěte, že prvek, ke kterému má být odsavač připevněn, unese toto zatížení. Odsavač by měl být namontován přímo na strop nebo na nosnou konstrukci, která je dostatečně odolná. Neinstalujte odsavač par na ochablé prvky, např. sádrokartonové desky. Součástí balení jsou hmoždinky do betonu. Při montáži je třeba dodržovat obecně platné předpisy o odsávání vzduchu z místnosti.

Před instalací:

• Ověřte, zda jsou rozměry zakoupeného spotřebiče přizpůsobeny zvolenému umístění.
• Odpojte a odstraňte (je-li to možné) veškerý nábytek v místě instalace odsavače par, abyste získali snadný přístup ke stropu, na který má být odsavač nainstalován. Pokud to není možné, je třeba prvky nacházející se v blízkosti prací zajistit proti poškození.
• Zkontrolujte, zda se v blízkosti instalace odsavače nachází elektrická zásuvka pro připojení odsavače par.
• Zkontrolujte, zda se v místech, kde budete vrtat, nenacházejí kabely nebo potrubí (elektrické, hydraulické atd.).
• Na montáž budete potřebovat metr, tužku, vrtačku / aku šroubovák, vrták ∅10, šroubovák.

Montážní kroky:

Před montážní rozmontujte zakoupený výrobek a ujistěte se, že je odpojen od napájení.

1. Otevřete klapku, vyjměte hliníkový filtr (obr. 4) a odšroubujte čtyři matice M4 na spodním plášti (obr. 5). Potom zkontrolujte, zda jsou vzájemně propojeny kabely ventilátoru a napájení (fotografie ano, odpojte je (fotografie 1). Po provedení výše uvedených kroků posunutím odstraňte spodní plášť od spotřebiče.

POZOR:

Mezi upevňovacími šrouby spodního pláště jsou šrouby pro upevnění rámu uhlíkového filtru, není třeba je odšroubovat.

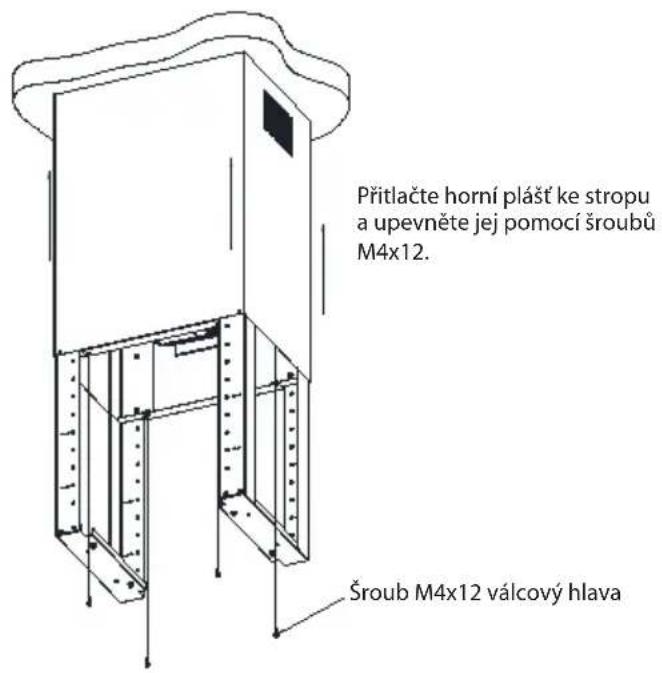

1. Horní plást odsavače drží čtyři šrouby M4x12, odšroubujte je a odšroubovaný prvek vysuňte z rámu. Dvě části dolního rámu jsou přišroubovány čtyřmi šrouby M4x12, odšroubujte je a spodní rám odložte.

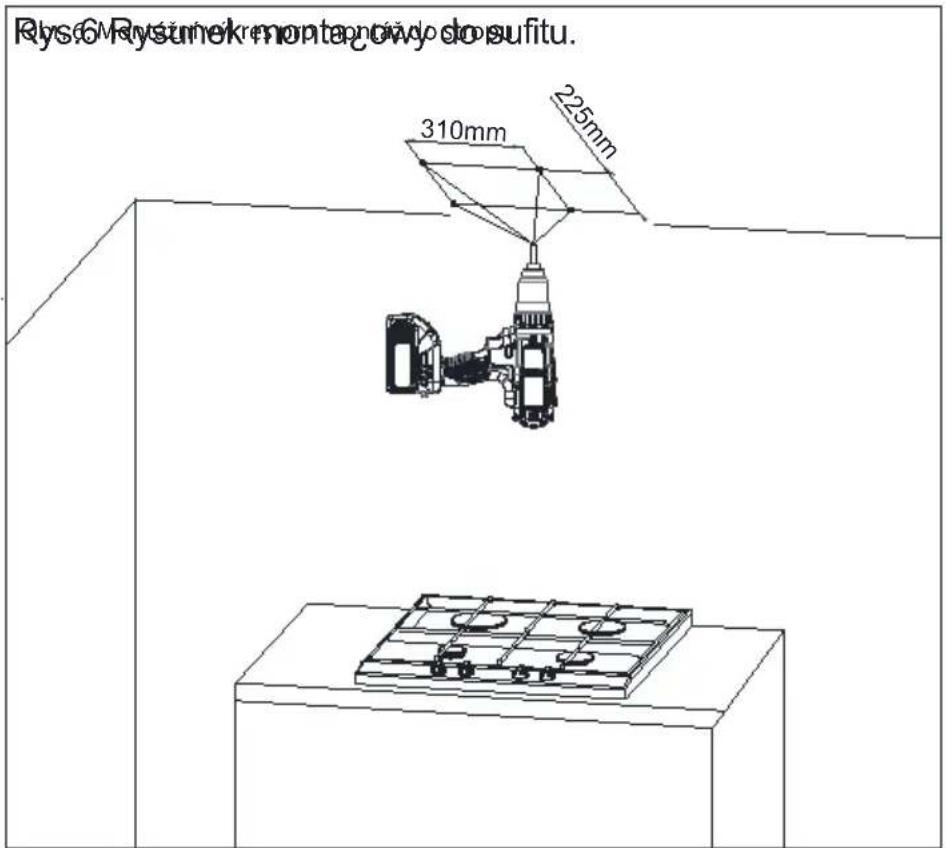

2. Vyvrtejte čtyři otvory do stropu ∅10 (obr. 6), namontujte horní rám pomocí čtyř šroubů ∅8x50, berouce v úvahu materiál stropu (obr. 7 - obr. 7.3). Vyberte způsob montáže podle obrázku 7.3. Při možnosti odsávání odřízněte potrubí (hladký nebo ohebný hliník) na délku 277 mm, naložte jej na výstupní okraj ventilátoru a namontujte horní hřeben na strop (viz bod 3). Při výběru režimu recirkulace postupujte pod popsaných na obrázku 7.3.
3. Po namontování horního rámu a výfukového potrubí připojte odsavač par k elektrické zásuvce.
4. Prvky spodního rámu jsou symetrické a měly by být instalovány tak, jak je znázorněno na obr. 7.2. Obrázek znázorňuje otvory pro maximální (1155 mm) a minimální (795 mm) výšku odsavače.

POZOR:

Nastavení výšky je možné ve 40 mm krocích.

1. Namontujte horní plást pomocí čtyř šroubů M4 (obr. 8). Nezáleží na přední/zadní straně. Posuňte spodní plást přes horní plást, dokud se nedotkne spodního rámu. Potom přišroubujte spodní plást ků odsavače pomocí čtyř šroubů M4x12 (obr. 9).

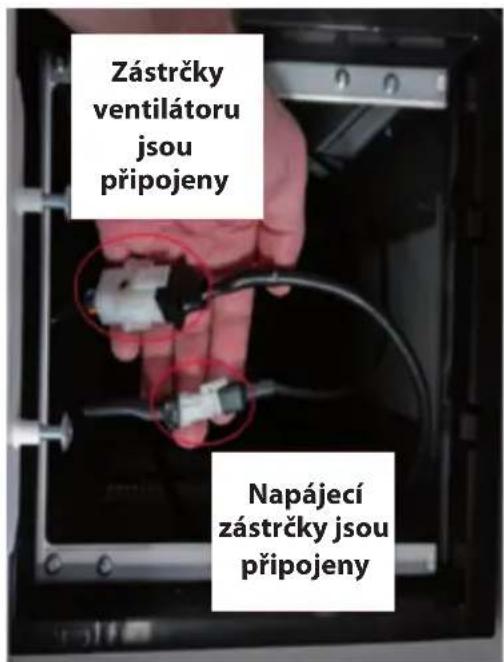

2. Ventilátor a napájecí zástrčky spojte podle fotografie 2.
3. Nainstalujte hliníkový filtr (obr. 4).

Fotografie

1

Fotografie
2

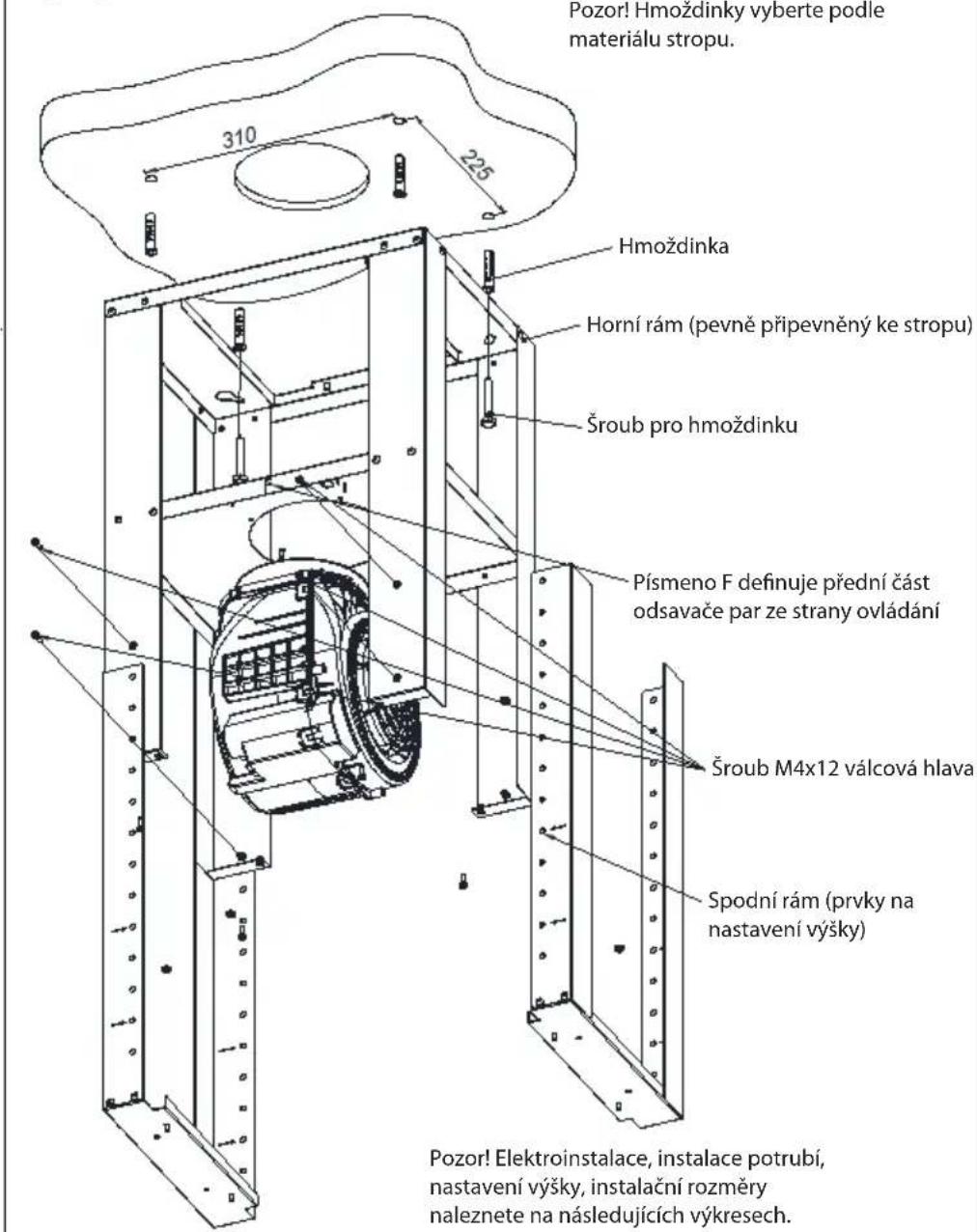

Obr. 7: Montáž do stropu s nastavovacími prvky.

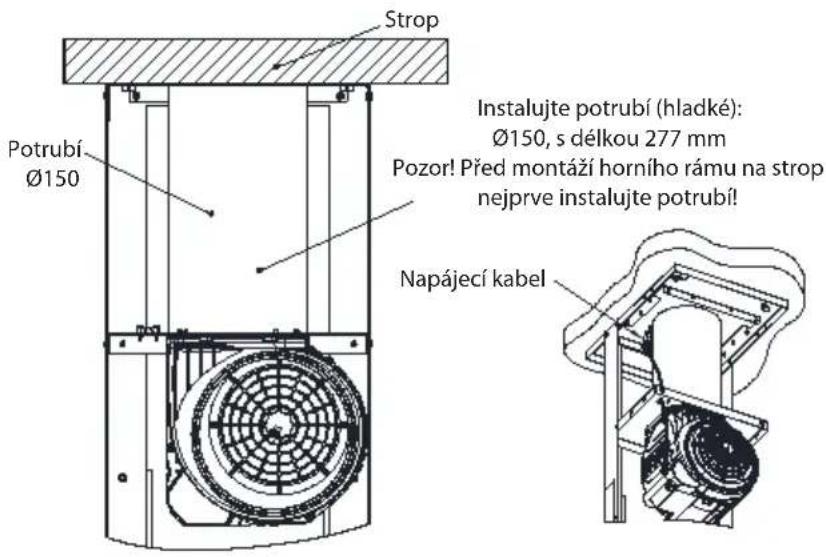

Pozor! Před montáží horního rámu si nejprve prohlédněte obrázek 7.3.

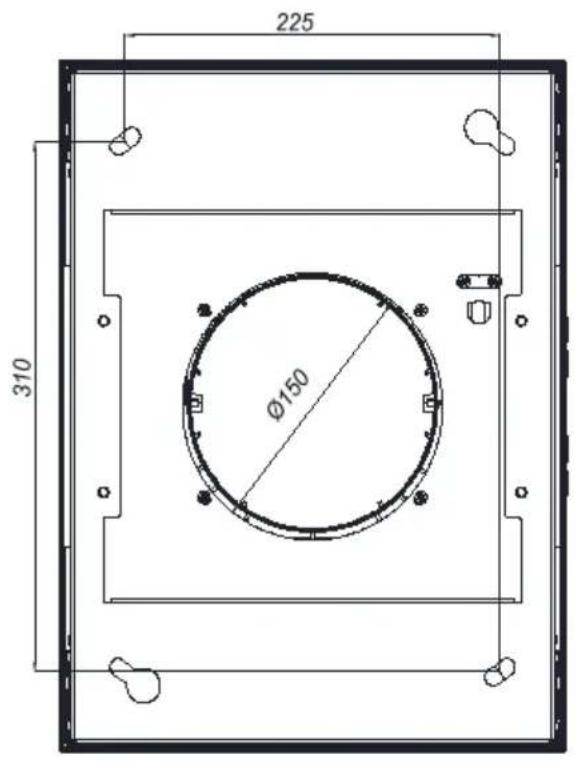

Obr. 7.1.: Rozestup montážních otvorů na výstupu z ventilátoru

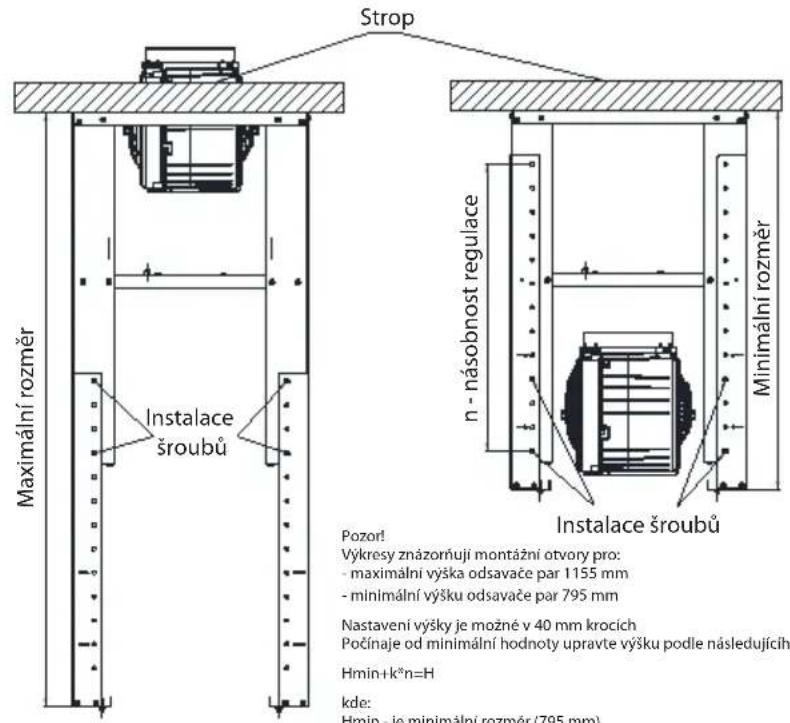

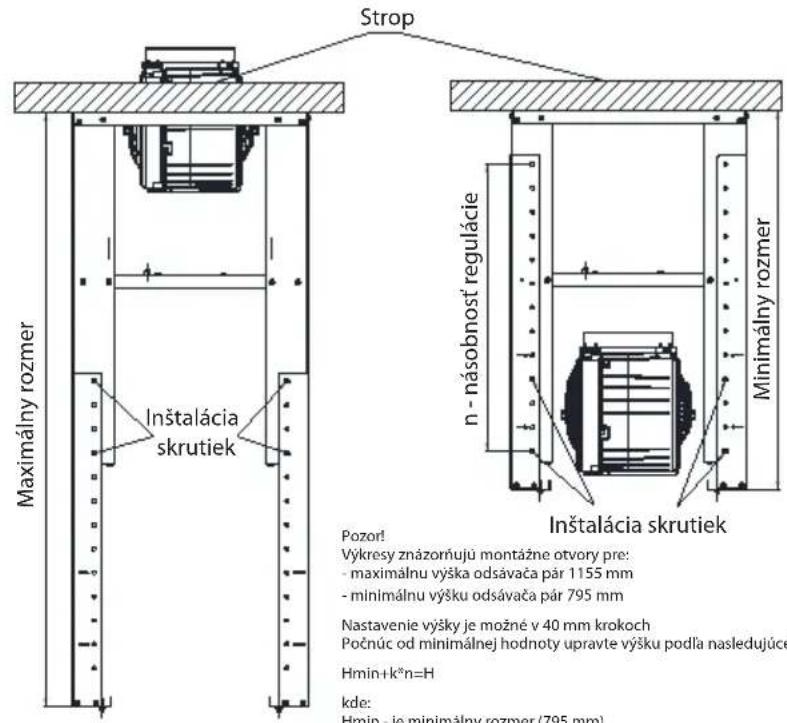

Obr. 7.2.: Nastavení výšky odsavače par

Pozor!
Výkresy znázorňuji montážni otvory pro:
- maximální výška odsavače par 1155 mm
- minimální výšku odsavače par 795 mm
Nastavení výšky je možné v 40 mm krocích
Počínaje od minimální hodnoty upravte výšku podle následujícího vzorce:
Hmin+k*n=H
kde:
Hmin - je minimální rozměr (795 mm)
k - je krok nastaveni je 40 mm
n - je násobnost regulace
H - je celková výška odsavače par

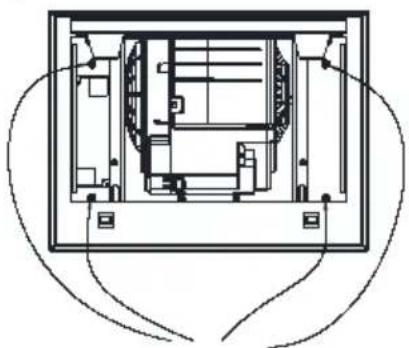

Rys.73.3Mopeje monta:cdtalydekomlubpochadralacz.

Pozor! Po provedení níže uvedených kroků připojte zástrčku napájecího kabelu k elektrické zásuvce.

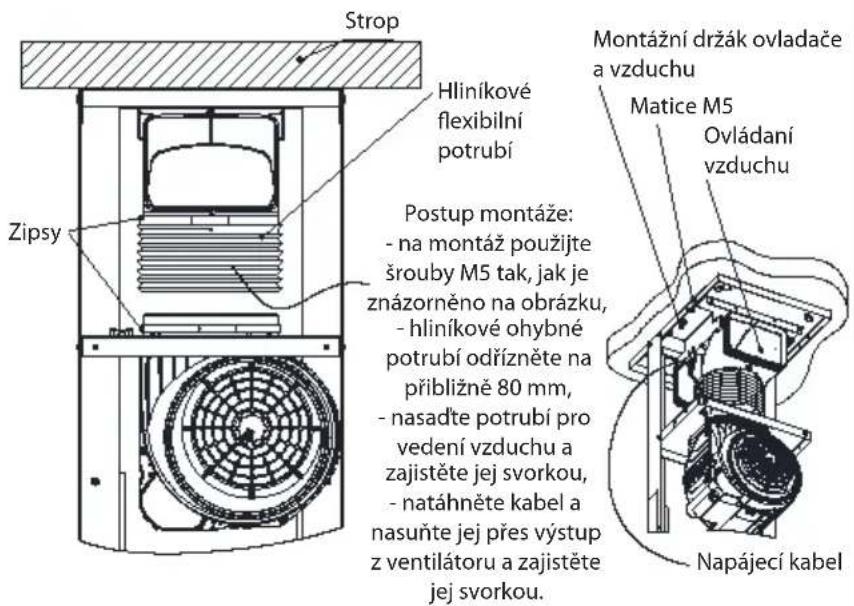

Instalace výfukového potrubí pro recirkulaci.

Pozor! Používejte jen hliníkové flexibilní potrubí.

Rlys88 Montagirglórnólje tězêceci korpusu.

Rys.9 Montáž podníci plástě čzececi korpusu.

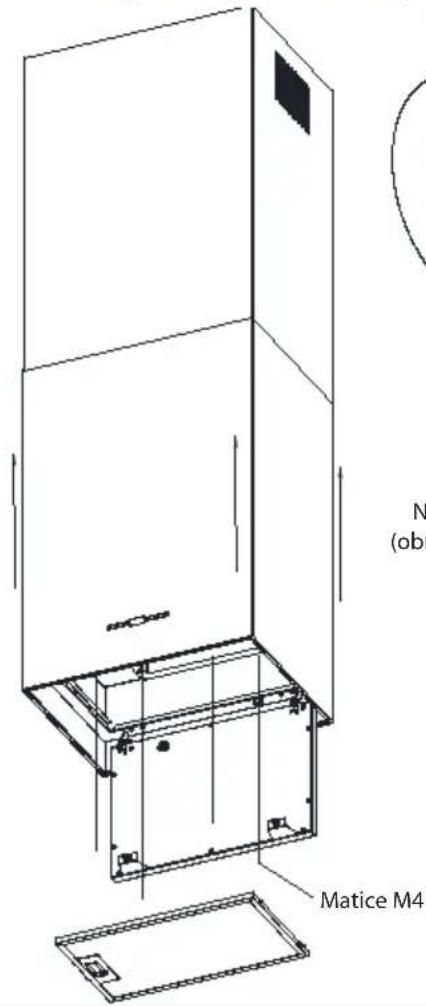

Matice spodního rámu M4

Nasuňte spodní plášť na spodní rám (obr. 7). Přišroubujte spodní plášť k rámu pomocí matic M4.

PŘIPOJENÍ K ELEKTRICKÉ SÍTI

Napájecí napětí musí být shodné s napětím uvedeným na štítku na vnitřní straně odsavače par.

Pokud je odsavač par vybaven zástrčkou, je třeba ji zapojit do zásuvky, která splňuje platné pře umístěna na snadno přístupném místě. Pokud odsavač par není vybaven zástrčkou, je třeba svěřit instalaci osobě s odpovídající kvalifikací a schopnostmi (např. elektrikáři).

Čištění a údržba

Před provedením jakékoli údržby na spotřebiči odpojte zástrčku od zásuvky. Odsavač par čistěte jemnýr čisticími prostředky, nepoužívejte abrazivní prostředky. Pravidelná údržba výrazně zlepšuje kvalitu práce životnost odsavače par. Odsavače par čistěte alespoň jednou za měsíc nebo po každých 35 hodinách provozu. Na mytí odsavače v žádném případě NEPOUŽÍVEJTE LÁTKYNA BÁZI ALKOHOLU. Saténové (nerezové) prvky čistěte speciálními přípravky určenými k tomuto účelu.

POZOR:

Nedodržení pokynů k čištění zařízení a výměně filtrů může mít za následek nebezpečí požáru. Proto doporučujeme postupovat podle uvedených pokynů. Výrobce neodpovídá za poškození motoru nebo požár způsobený nesprávným používáním.

TUKOVÝ FILTR

Odsavač par je vybaven hliníkovým filtrem, který účinně zachycuje tukové částice uvolněné během tepelné přípravy potravin. Filtr lze vyjmout po odjištění zarážek ve směru naznačeném šipkami (obr. 4).

Filtr můžete mýt ručně nebo v myčce nádobí. Při ručním mytí filtr nejprve ponořte na 15 minut do vody při teplotě 40 - 50°C s přidaným saponátem. Po 15 minutách filtr omyjte a poté důkladně opláchněte pod tekoucí vodou. Před vložením filtru zpět do odsavače par se ujistěte, že je zcela suchý. Při opakovaném mytí v myčce nádobí může dojít k mírnému vyblednutí povrchového zabarvení filtru, které nemá vliv na účinnost filtru. Nepravidelně čištěný filtr může snížit výkon odsavače par a může vést k riziku vzniku požáru. Čištění odsavače par provádějte po každých 35 hodinách provozu.

UHLÍKOVÝ FILTR

Odsavač par umožňuje instalaci uhlíkového filtru. Uhlíkový filtr se používá jen tehdy, když připojen k odsávacímu potrubí. Filtr se umístuje do rámu krytu odsavače, jak je znázorněno na obrázku (obr. 10). Uhlíkový filtr je třeba vyměňovat každých 6 měsíců.

Označení uhlíkového filtru: FWOR - 1 ks.

Možnost nákupu na: www.elmaxshop.cz nebo [e-mail]

POZOR:

Použití neoriginálních uhlíkových filtrů může způsobit poruchu, poškození odsavače a ztrátu záruky.

POZOR:

Uhlíkový filtr nemyjte ani neregenerujte.

VÝMĚNA OSVĚTLENÍ

Výměnu světelného zdroje svěřte osobě s příslušnými oprávněními (např. elektrikáři) nebo k autorizovaný servis.

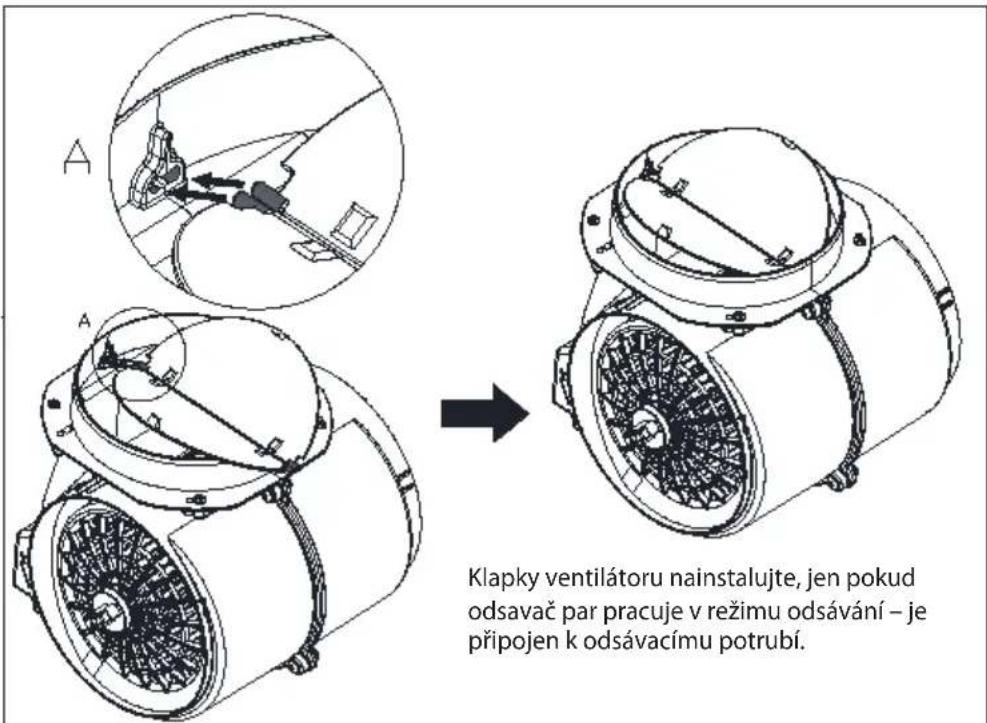

KLAPKY VENTILÁTORU

Odsavač par je vybaven elektronickým ovládacím panelem (obr. 11).

Symbol zapnutí / vypnutí odsavače par

Symbol tlačítka ke snížení otáček ventilátoru

Symbol zapnutí / vypnutí osvětlení odsavače par

Symbol tlačítka pro zvýšení otáček ventilátoru

Ovládání odsávání:

Spotřebič zapnete stisknutím tlačítka pod symbolem 🎨 zapne se ventilátor na naposledy zvolenou rychlost; stisknutím tlačítka pod symbolem spustíte ventilátor na maximální rychlost; stisknutím tlačítka symbolem — spustíte ventilátor na minimální rychlost. Otáčky ventilátoru zvýšíte tlačítkem pod symbolem †, nebo otáčky snížíte stisknutím tlačítka pod symbolem—. Při změně otáček ventilátoru se odpovídajícím způsobem mění i čísla na displeji: 1 – výkon ventilátoru na prvním stupni, 2 - výkon ventilátoru na druhém stupni, 3 - výkon ventilátoru na třetím stupni, 4 - výkon ventilátoru na intenzivním (turbo) stupni. 4. stupeň výkonu je k dispozici pouze u ventilátorů označených písmenem A. Odsavač vypnete stisknutím tlačítka pod symbolem 🎨 nebo mačkejte tlačítko pod symbolem , dokud se na displeji nezobrazí nula.

Podle nařízení EU 66/2014 je odsavač par vybaven automatickým pětiminutovým časovačem, minutách automaticky změní výkon z intenzivního (turbo) stupně na třetí výkonový stupeň modely s ventilátory označenými písmenem D).

Ovládání osvětlení:

Chcete-li zapnout osvětlení odsavače, stiskněte tlačitko pod - symbol opětovným stisknutím osvětlení vypnete.

Odsavač par má dálkový ovladač (pouze vybrané modely) (Obr. a, b).

U první verze se dálkový ovladač skládá ze dvou částí (Obr. a).

Ovládání činnosti ventilátoru:

Horní část ovladače, se symbolem ✉. Ventilátor se zapíná/vypíná stisknutím jednoho z tlačítek ✉. Rychlost zvýšite stisknutím tlačítka ✉. snížení stisknutím tlačítka ✉

Ovládání osvětlení:

Spodní část dálkového ovladače se symbolem 🚙️. Je určena k ovládání osvětlení. Osvětlení zapnete/ vypnete stisknutím tlačítka 📋Tlačítka se symbolem ✉️ jsou neaktivní.

U druhé verze dálkový ovladač se skládá z jedné společné sekce, pomocí které můžete ventilátoru i osvětlení. (Obr. b).

Ovládání činnosti ventilátoru:

Tlačitky ve středovém sloupci ovladače ovládáte výkon ventilátoru. Ventilátor zapnete/vypnete stisknut jednoho z tlačítek 📄, 📋hebo .Rychlost zvýšite stisknutím tlačítka , sfržite stisknutím tlačítka .

Během činnosti ventilátoru můžete tlačítkem aktivovat funkci časovače, která vypne ventilátor odsavače po 15 minutách od aktivace funkce. Časovač nevypíná osvětlení. Během činnosti časovače lze měnit otáčky ventilátoru podle potřeby.

Ovládání osvětlení:

Osvětlení se zapíná/vypíná stisknutím tlačítka

ZPŮSOBY, JAK SNÍŽIT VLIV PROCESU VAŘENÍ NA ŽIVOTNÍ PROSTŘEDÍ

• Abyste ušetřili energii, používejte při vaření poklici.
- Hliníkové filtry odsavače udržujte vždy čisté (doporučená doba provozu hliníkového filtru mezi čištěním je maximálně 35 hodin provozu odsavače par).
• Ujistěte se, že potrubí není ucpané.
- Při vaření vždy nastavte ventilátor na úroveň, která zajistí spolehlivé odsávání výparů při dané intenzitě vaření.

VÝROBNÍ ŠTÍTEK

Výrobní štítek je umístěn uvnitř spotřebiče.

	Příznaky Příčiny výskytu Způsoby opravy
1*	Během provozu odsavače par se na displeji zobrazuje písmeno „F“.	Po 35 hodinách provozu odsavač par signalizuje potřebu vyčistit nebo vyměnit tukový filtr.	Stiskněte a podržte pole „-“na dotykovém ovladači přibližně 8 sekund. Filtr lze umýt v myčce nádobí nebo vyměnit za nový.
2*	Na displeji se zobrazuje jen znak “-.” (minus a tečka v pravém dolním rohu), odsavač par nereaguje na pokus o zapnutí.	Dotykový panel je zablokovaný – tato funkce usnadňuje čištění odsavače par.	Pro odblokování panelu stiskněte a podržte na přibližně 10 sekund pole se symbolem vypínače.
3*	Na displeji se nezobrazuje žádný znak, odsavač par nereaguje na stisknutí ovládacích polí.	Nejprve došlo k zamrznutí ovládacího panelu.	Odpojte odsavač par na přibližně 15 sekund od elektrické sítě a poté jej opět zapněte.
4*	Displej zobrazuje znak některé z rychlosti, odsavač par nereaguje na stisknutí ovládacích polí.	Nejprve došlo k zamrznutí ovládacího panelu.	Odpojte odsavač par na přibližně 15 sekund od elektrické sítě a poté jej opět zapněte.
5*	Odsávání se vypíná po 15 minutách, na displeji bliká např. „1.“ (číslo aktuální rychlosti a tečka v pravém dolním rohu displeje).	Byla aktivována funkce odloženého vypnutí.	Pro deaktivaci stiskněte a podržte na 10 sekund symbol + nebo odsavač par vypněte.
6*	Na čtvrtém výkonovém stupni bliká na displeji číslice „4“, po 5 minutách se výkon sníží na třetí stupeň.	Odsavač par je vybaven režimem turbo, který po 5 minutách provozu automaticky sníží výkon na třetí stupeň, aby se ušetřila energie.	Režim Turbo by se měl používat jen při intenzivním vaření.
7*	Odsavač par lze ovládat pouze pokyny na dotykovém panelu, nereaguje na pokyny na dálkovém ovladačí.	V dálkovém ovladači je slabá baterie nebo je vzdálenost od odsavače par velmi velká.	Vyměňte baterii v dálkovém ovladači.
8	Odsavač par slabě nasává výpary.	Příčinou jsou pravděpodobně znečištěné filtry.	Tukový filtr je třeba umýt nebo vyměnit za nový. Uhlíkový filtr (je-li instalován) je třeba vyměnit za nový.
9	Nesvítí žárovka / žárovky.	Halogenová / LED žárovka je vypálená.	Vyměňte žárovku dle instrukcí v návodu.
10	Odsavač par je velmi hlučný nebo vibruje.	Příčinou může být nesprávná instalace odsavače par na zed’ nebo do kuchyňské skříňky. Nebly použity nebo správně dotaženy všechny potřebné šrouby.	Odsavač par musí být namontován na zed’ nebo do skříňky s využitím všech uchycení dodávaných výrobcem. Po správném vertikálním a horizontálním vyrovnání odsavače par dotáhněte šrouby.

* platí pro odsavače par s dotykovým ovládáním

V případě, že pomocí výše uvedených doporučení problém nevyřešite, kontaktujte autorizoval. Uživatel se nesmí za žádných okolností pokoušet odsavač par opravit vlastními silami.

Odkaz na metody měření a výpočet pro stanovení těchto výsledků: Nařízení č. 65/2014 / EU, Nařízení č. 66/2014/EU/ Nařízení č. 66/2014 65/2014/EU, nařízení č. 66/2014/EU; EN50564: 2011; EN60704-2-13: 2017; EN 61591: 1997 + A1: 2006 + A2: 2011 + A11: 2014 + A12: 2015

Výrobce Kluge
Model KMI4000BLG
Roční spotřeba energie AEC hood	57,4 kWh/a
Třída energetické účinnosti EEI Class	B	-
Výkon dynamického průtoku FDE hood	31,7 -
Třída výkonu dynamického průtoku FDE Class	A	-
Účinnost osvětlení LE hood	39,7 lux/W
Třída účinnosti osvětlení LE Class	A	-
Účinnost absorpce znečišťujících látek GFE hood	88,1 %
Třída účinnosti absorpce znečišťujících látek GFEClass	B	-
Minimální průtok vzduchu * Qmin	215	m3/h
Maximální průtok vzduchu * Qmax	480	m3/h
Intenzita průtoku vzduchu na stupni „Turbo" * Qboost	720	m3/h
Úroveň hluku na minimálním výkonu * LWA min	44	dB
Úroveň hluku na maximálním výkonu * LWA max	58	dB
Úroveň hluku na stupni „Turbo" * LWA boost	70	dB
Spotřeba elektrické energie během rozběhu zařízení Po	-	W
Spotřeba elektrické energie během provozu Ps	0,40 W
Koeficient zvýšení času f	0,9	-
Index energetické účinnosti EEI hood	55,1 -
Naměřený průtok vzduchu v bodě nejvyšší účinnosti * QBEP	369,6	m3/h
Naměřený tlak vzduchu v bodě nejvyšší účinnosti PBEP	465 Pa
Naměřený elektrický příkon v bodě nejvyšší účinnosti WBEP	150,8	W
Jmenovitý příkon osvětlení WL	10,8 W
Průměrné osvětlení varného povrchu Emiddle	429	lux
Hlučnost * LWA	58	dB

* Testy byly provedeny s otevřeným poklopem (platí pro odsavače páry vybavené poklopem)

SCHÉMA NA ČÍTANIE KÓDU TOVARU

Nastavenie výšky je možné v 40 mm krokoch.

Obr. 7.2.: Nastavenie výšky odsávača pár

Uhlíkový filter neumývajte ani neregenerujte.

VÝMENA OSVETLENIA

Odsávač pár je vybavený elektronickým ovládacím panelom (obr. 11).

Symbol tlačidla na zníženie otáčok ventilátora

Symbol zapnutia / vypnutia osvetlenia odsávača pár

Ovládanie osvetlenia:

Ak chcete zapnút osvetlenie odsávača, stlačte tlačidlo pod=svmbjelbon opätovným stlačením osvetlenie vypnete.

Odsávač pár má dialkový ovládač (len vybrané modely) (Obr. a, b).

Pri prvej verzii sa dialkový ovládač skladá z dvoch častí (Obr. a).

Ovládanie činnosti ventilátora:

Ovládanie osvetlenia:

Ovládanie činnosti ventilátora:

Tlačidlami v stredovom stípci ovládača ovládate výkon ventilátora. Ventilátor zapnete/vypnete

jedného z tlačidiel 📄 📞 blebo . Bychlost zvýšite stlačením tlačidla , zřížite stlačením tlačidla .

Ovládanie osvetlenia:

Osvetlenie sa zapína/vypína stlačením tlačidla

SPÔSOBY, AKO ZNÍŽIŤ VPLYV PROCESU VARENIA NA ŽIVOTNÉ PROSTREDIE

* platí pre odsávače pár s dotykovým ovládaním

Výhradní distributor značky Kluge pro Českou republiku:

ELMAX STORE, a.s.

Topolová 777/2,

735 42 Těrlicko,

Česká republika

Záruční a pozáruční servis:

tel.: [phone]

email: [e-mail]

Prodej náhradních dílů:

tel: [phone]

email: [e-mail]

www.klugecr.cz

email: [e-mail]
