Typ výrobku	Průtokový ohřívač vody
Model	IWH460
Značka	N'oveen
Napětí	220-240 V / 50 Hz
Příkon	3000-3600 W
Průtok	2-2,5 l/min
Provozní tlak	0,04-0,6 MPa
Rozměry produktu (D x Š x V)	18,5 x 6 x 21,5 cm
Rozměry balení	26 x 31,5 x 12 cm
Čistá hmotnost	0,83 kg
Hrubá hmotnost	1,19 kg
Displej teploty	LED digitální displej zobrazující stav ohřevu a teplotu
Ovládání	Otočný knoflík s rozsahem 150°; teplá voda 60°, studená voda 60°, zóna bez vody 30°
Instalace	Horizontální montáž (rovnoběžně s deskou stolu); montáž na zeď nebo na stojan
Bezpečnostní prvky	Vyžaduje uzemněnou zásuvku; nepoužívejte prodlužovací kabel; automatické vypnutí v zóně studené vody; ochrana proti přehřátí; ochrana proti zamrznutí
Čištění	Provzdušňovač lze vyjmout a vyčistit jehlou; topná trubice je přístupná přes koncový kryt pro čištění kartáčkem
Materiál	Kovové tělo s plastovými součástmi
Barva	Bílá / stříbrná (typické)
Použití	Pouze do interiéru; pro dřez nebo sprchu (v závislosti na variantě modelu)
Záruka	Podrobnosti viz návod

Často kladené otázky - IWH460 N'oveen

Co dělat, když se voda neohřívá?

Zkontrolujte napájení a ujistěte se, že tlak vody je alespoň 0,04 MPa. Pokud problém přetrvává, zkontrolujte vstupní filtr, zda není ucpaný.

Proč je teplota vody příliš nízká?

Vysoký tlak vody nebo nízké napětí může způsobit nízkou teplotu. Snižte průtok vody nebo zkontrolujte napájení.

Jak vyčistit provzdušňovač?

Odšroubujte provzdušňovač, opláchněte jej pod vysokotlakou vodou. Pokud zůstanou usazeniny, opatrně vyčistěte vnitřek jehlou.

Mohu ohřívač používat se sprchovou hlavicí?

Ano, některé modely obsahují adaptér pro sprchovou hlavici. Vytáhněte adaptér pro přesměrování vody na sprchu; zatlačte zpět pro zastavení průtoku.

Co ukazuje LED displej?

Displej zobrazuje teplotu ohřevu vody a indikuje, zda je ohřívač aktivní nebo vypnutý. Přesunutím knoflíku do studené zóny se displej vypne.

Je bezpečné používat ohřívač při mrazu?

Ne. Během mrazu odpojte zařízení od napájení a přívodu vody. Provoz při mrazu může způsobit požár nebo poškození.

Jak mám nainstalovat IWH460?

Instalujte horizontálně, rovnoběžně s deskou stolu. Zajistěte, aby byly spoje těsné a ohřívač pevně uchycen. Ve vodovodním systému by měl být přítomen pojistný ventil.

Proč se nerozsvítí displej teploty?

Tlak vody může být příliš nízký, nebo může dojít k poruše obvodu. Zkontrolujte tlak vody a elektrické připojení. V případě potřeby kontaktujte servis.

Mohu použít prodlužovací kabel?

Ne. K připojení ohřívače nepoužívejte prodlužovací kabely. Vždy zapojte přímo do uzemněné zásuvky.

Jak vyčistit topnou trubici?

Odpojte napájení. Otevřete pravý koncový kryt, jemně vykartáčujte topnou trubici zubním kartáčkem, poté opláchněte vodou. Před opětovným připojením se ujistěte, že je zařízení suché.

NÁVOD K OBSLUZE IWH460 N'oveen

Ďakujeme za nákup prietokového ohrievača vody N'OVEEN.

Děkujeme za nákup průtokového ohřívače vody N'OVEEN.

Před použitím se důkladně seznamte s návodem k obsluze a zachovejte ho pro budoucnost.

1 Umývadlo
2 Perlátor
3 Plášť
4 Rúčka nastavenia vody
5 Napájací kábel
6 Spojovacia matica
7 Kovová elastická hadica

Model IWH850:

2. Používanie vody so sprchovým slúchadlom

Ked' chcete používat' slúchadlo, v sprchovej batérii potiahnite adaptér (obr. 3), voda z batérie sa presmeruje do slúchadla. Ked' chcete vodu zastavit', stlačte adaptér.

3. Displej teploty

Pamatuj si! Zařízení musí být namontováno svisle a vodorovně ** (v závislosti na modelu)

* Během teplot pod bodem mrazu v místnosti, zejména na sezónních místech, jako jsou letní domy, zahrádkářské provozy, odpojte zařízení od napájení. Zařízení nemůže pracovat při mrazu.

** Vzhledem k rychlému ohřevu ohřívače na teplotu nad 500 ° C je velmi důležité instalovat zařízení podle pokynů (svisle a vodorovně - v závislosti na modelu), aby byl ohřívač zcela ponořen do tekoucí voda.

• Výrobek je vhodný k použití pouze uvnitř místnosti.
- Při prvním použití nejdříve napustte vodu, a následně připojte elektrické napájení.
- Teplota výstupní vody musí být nižší než 60 stupňů Celsia.
- Výtok vody z koncové trubice nemůže být připojený k žádné jiné koncovce jiného kohoutku nebo škrticí klapky!
- Perlátor musí být pravidelně čištěný, elektrické napájení během čistění musí být odpojené a zachovaná příslušná opatrnost.
- Pro vyhnutí se nebezpečí, není možné elektrickou baterii mýt pod tekoucí vodou, používejte pouze lehce navlhčený hadřík.
- Zařízení musí být vždy odpojeno od elektrické sítě v místnostech, kde je nebezpečí zamrznutí vody v instalaci.
- Přesvědčte se, že ohřívač je připojený k zásuvce s uzemněním, v opačném případě spotřebič nepoužívejte. Nepoužívejte prodlužovací kabely k připojení baterie.
- Ohřívač vyžaduje tlak vody 0,04MPa-0,6MPa.
- Nastavte ovládací kolečko do zóny studené vody na 5 sekund po každém použití, pro vyhnutí se opaření rukou při následném použití, může to rovněž účinně ovlivnit prodloužení trvanlivosti výhřevného elementu.

• Jestliže je napájecí kabel poškozený, vyměňte poškozený vodič kvalifikovaným personálem nebo v specializovaném servisu.
• Během používání elektrického ohřívače nepoužívejte jiné elektrické spotřebiče velkého výkonu (např. klimatizace, indukční vařič, elektrický čajník apod.) připojené v tom samém elektrickém obvodu. Zásuvka nemůže být připojená k žádnému jinému silně zatíženému přípoji.
• Tento spotřebič není určený k používání osobami (v tom dětmi) s omezenými fyzickými, smyslovými nebo mentálními schopnostmi, ledaže jim byl poskytnut dozor nebo návod týkající se používání spotřebiče osobou odpovídající za jejich bezpečnost.
• Děti musí být pod dohledem, aby se zajistilo, že si nebudou hrát se spotřebičem.

Příprava k montáži

Protože výkon baterie je velký, zkontrolujte pojistku. Maximální zatížení pojistky musí splňovat požadavky na jmenovitý proud baterie.

Přesvědčte se, že v elektrické zásuvce se nachází zemnicí vodič.

Před použitím zkontrolujte, zda skutečné napětí odpovídá napětí označenému na baterii.

Jestliže máte pochybnosti ohledně tohoto parametru, zkontaktujte se s osobou mající elektrické oprávnění, za účelem verifikace elektrické instalace.

Metody instalace

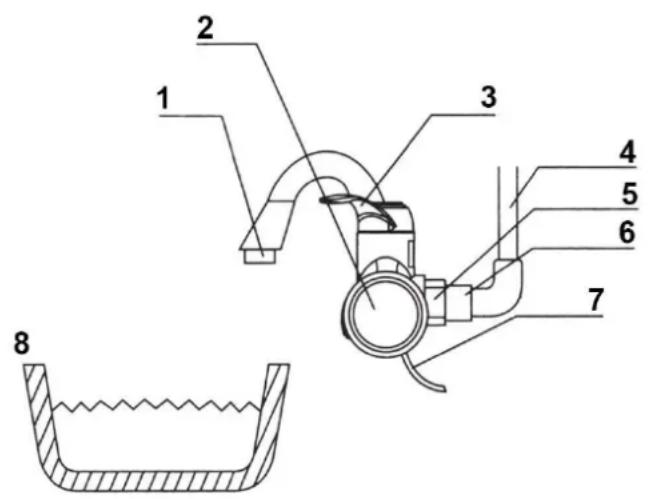

1. Způsob nástěnné montáže je uvedený na výkresu 1:

1

1. Perlátor
2. Plášť
3. Úchyt regulace vody
4. Přívod vody
5. Spojovací matice
6. Spojovací šrouby
7. Napájecí kabel

8. Umyvadlo

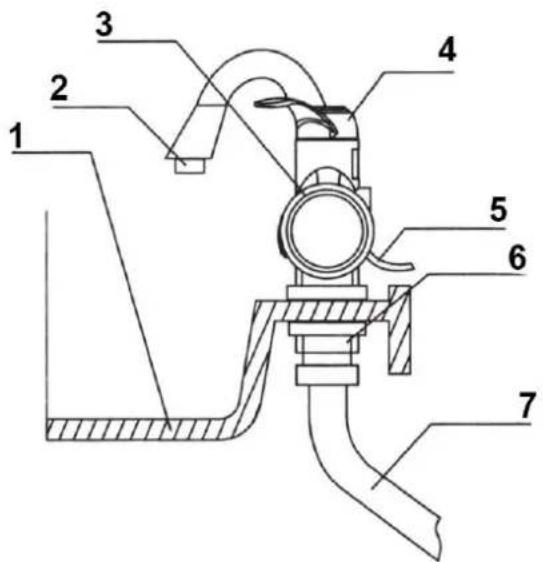

9. Způsob podlahové montáže

1. Umyvadlo
2. Perlátor
3. Plášť
4. Úchyt regulace vody
5. Napájecí kabel
6. Spojovací matice
7. Kovová, elastická hadice

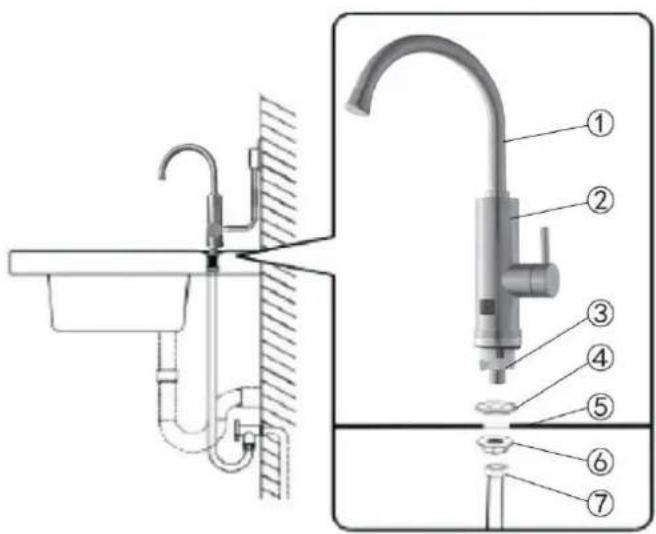

1 Koncová trubice
2 Hlavní těleso
3 Dolní zátka přítoku
4 Gumový kroužek
5 Umyvadlo
6 Zajišťovací matice
7 Přítok vody

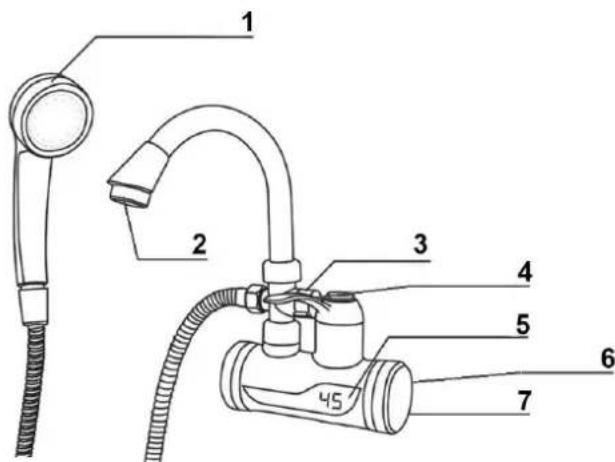

1. Způsob montáže vanové baterie se sluchátkem - výkres 3:

3

1. Sprchová hlavice
2. Perlátor
3. Adaptér
4. Ovládací páka teploty
5. Displej LED
6. Napájecí kabel
7. Přítok vody

Montáž baterie krok za krokem:

1. Zkontrolujte, zda je ve vodovodní instalaci pojistný ventil, který se musí nacházet před baterií, jestliže nemáte jistotu, zkontaktujte servis nebo osobu s odpovídajícími oprávněními.
2. Jestliže baterie vyžaduje pripevnění (výkr. 2 i 3) zamontujte ji v souladu s výkresem.

Přesvědčte se, že je nehybně připevněná.

1. Zkontrolujte, zda jsou všechny spoje došroubované.
2. Otočte úchyt ovládání a vypustte vodu, zkontrolujte elementy z hlediska průsaků. Jestliže nejsou průsaky, přejděte do dalšího kroku - instalaci obvodu.
3. Připojte ohřívač k napájení, připevněte kabel ke stěně pomocí svorek na kabely (nepoškodťe napájecí linii).
4. Otočte úchyt ovládání na zónu horké vody, digitální displej ukáže teplotu – začíná se ohřev vody. Otočte úchyt ovládání do zóny studené vody, displej zhasne – voda není ohřívaná.
5. Jestliže máte jakékoliv pochybnosti, zkontaktujte servis.

POZOR!

Aby byla zajištěna správná hladina vody v komoře s ohřívačem, musí být zařízení instalováno vodorovně.

TECHNICKÉ ÚDAJE

MODEL	IWH150	IWH160	IWH350	IWH360	IWH370	IWH850	IWH460	IWH560
NAPĚTÍ	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 W / 50 Hz
PŘÍKON	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W
PRŮTOK	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min
PRACOVNÍ TLAK	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa
ROZMĚRY VÝROBKU	25 x 14,5 x 6 cm	14,5 x 14,5 x 26,5 cm	16,7 x 23 x 19 cm	16,7 x 26 x 19 cm	16,7 x 30 x 19 cm	22,5 x 6 x 37 cm	18,5 x 6 x 21,5 cm	18,5 x 6 x 21,5 cm
ROZMĚRY BALENÍ	26 x 31,5 x 12 cm	21 x 29,5 x 12 cm	26 x 31,5 x 12 cm	26 x 31,5 x 12 cm	26 x 31,5 x 12 cm	45 x 8,5 x 25 cm	26 x 31,5 x 12 cm	26 x 31,5 x 12 cm
HMOTNOST VÝROBKU	0,75 / 1,15 kg N.W/G.W	0.7 / 1.01 kg N.W/G.W	1,15 / 1,5 kg N.W/G.W	1,2 / 1,6 kg N.W/G.W	1,4 / 1,8 kg N.W/G.W	1,2 / 1.6 kg N.W/G.W	0.83 / 1.19 kg N.W/G.W	1.03 / 1.39 kg N.W/G.W

Způsob používání

1. Úchyt ovládání teploty vody

Jak je uvedené na výkresu, páka má rozsah otáčení 150°, zóna teplé vody to 60°, zóna studené vody to 60°, zóna střední 30° je bez vody.

Baterie funguje na zásadě ohřivání protékající vody, čím větší je průtok vody tím je její teplota nižší. Stačí jemně přesunout páku na zónu horké vody a baterie se zapne, protékající voda bude ohřátá.

2. Aplikace vody sprchovou hlavicí

Pro použití hlavice sprchové baterie odtáhněte adaptér (výkr. 3), voda z baterie bude nasměrovaná na hlavici. Pro zastavení vody vtlačte adaptér.

3. Displej teploty

Displej ukazuje teplotu ohřívání vody, a stav práce baterie – ohřívání / bez ohřívání. Teplota samé vody se může různit od ukazované na displeji. Přesunutí páky do zóny studené vody vypíná displej.

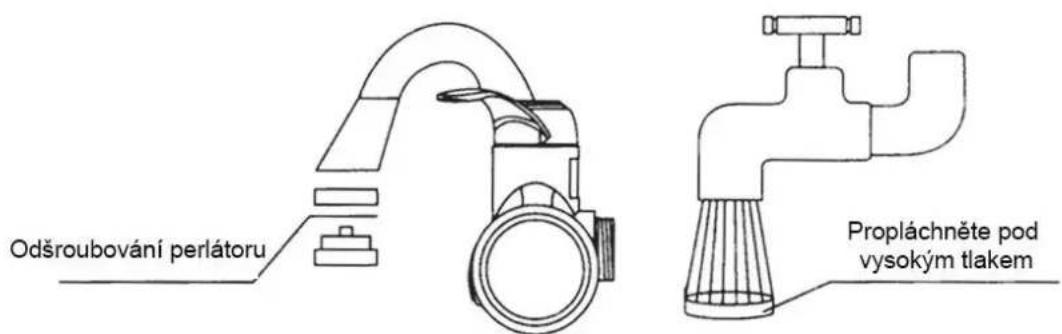

4. Čistění perlátoru

Odšroubujte perlátor, propláchněte vodou pod vysokým tlakem, jestliže není možné vyčistit vnitřek perlátoru, použijte jehlu.

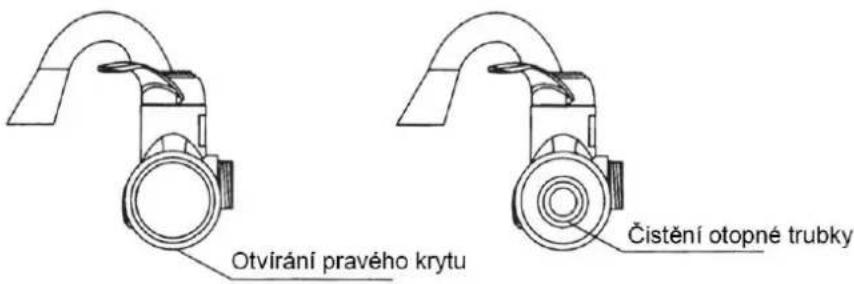

5. Čistění otopné trubky

Otevřete víko, opatrně promyjte trubku pomocí např. kartáčku na zuby, a následně ji propláchněte vodou, jak je uvedené na výkresu níže. Pamatujte, aby před čistěním odpojit napájení!

1. Věnujte pozornost správnému horizontálnímu nastavení elektrického ohřívače. Baterie musí být zamontovaná rovnoběžně k desce jak pro deskový, tak i nástěnný model.

Problém	Příčina	Řešení
Voda se neohřívá.	Chybí napájení nebo tlak vody je příliš nízký.	Zkontrolujte napájení, minimální tlak nemůže být menší než 0,04MPa.
Teplota vody příliš nízká.	Tlak vody jest příliš vysoký nebo napětí příliš nízké.	Snižte výtok vody, zkontrolujte napětí.
Vysoká teplota vody, malý tlak vody výtoku.	Blokáda vtoku nebo nízký tlak vody.	Zkontrolujte a odstraňte zašpinění na vtokovém filtru, pokud problém se nadále vyskytuje, znamená to příliš nízký tlak vody.
Displej teploty se nesvítí.	Příliš nízký tlak vody, porucha obvodu nebo porucha kohoutku.	Nastavte správný tlak vody, zkontrolujte obvod, kontaktujte servis.
Během ohřevu se proudová pojistka vypíná.	Přetížený elektrický obvod, ke kterému je připojený ohřívač	Kontaktujte se s elektrikářem
