NÁVOD K OBSLUZE EDT3411 Enda

děkujeme Vám za Vaši důvěru a za nákup panelového temostatu ENDA 3411-230-08. Tento návod k obsluze je součásti výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestiže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod.

Ponechejle si tento návod, abyste si jej mohli znovu kdykoliv přečís!

Vlastnosti

• Velikost 77 x 35 mm
  ■ Jeden vstup senzoru NTC
• Možnost vkládat hodnotu offsetu pro vstup NTC.
• Výběr regulace topení nebo chlazení
• Nastavení časového intervalu odmrazeni
• Nastavení času zpoždění a minimálního provozního času ochrany kompresoru
• Ovládání alarmu kompresoru nebo dveří přes digitální vstup.
• Nastavení času zpoždění pro horní a dolní časové omezení meze a času zpoždění alarmu.
• V přípacě poruchy senzoru možnost nastavení relé na stav ON, nebo OFF, nebo na periodu.
• Možnost nastaveni homi a dolni limitni hodnoty.
  • Výběr jednotek teploty °C / °F
• Označení CE podle evropských norem

Objednací kód: EDT3411

Order Code : EDT3411 - 1 - 2 - 3
1- Supply Voltage 230......230V AC	2- Output 20......20A Relay output	3- Modbus RS...Modbus (Specify at Order)
UV......90-250V AC (Valid for RS orders)	08......08A Relay output
LV......10-30V DC / 8-24V AC

1 - Napájeci napěti 2. Výstup 3. Modbus - RS specifikujte v
objednávce

Připojovací schéma

Śroub 0,4 - 0,5 Nm

Výrobek je chráněn dvojitou izolaci

Termostat ENDA EDT3411 je určen k instalaci do ovládacích panelů. Zajistěte, aby se výrobek používal jen k určenému účelu. Elektrické připojení musí provést kvalifikovaná osoba podle platných místních předpisů. Během instalace musí být všechny připojované kabely bez napětí. Výrobek se musi chránit proti nadměrné vlhkosti, ořtesum a silnému znečištění. Dajle pozur, aby nedocházelo k překročení provozní teploly. Kabely by neměly ležet vedie napájecích kabelů nebo komponentů.

NOTE: SUPPLY: 184-253V AC or 10-30V DC / 8-24V AC 50/60Hz 5VA 11 12 Line Fuse F 100 mA 250V AC Switch 230V AC / LV Supply Neutral Fuse should be connected Cable size: 1.5mm²

Vysvětlivky: Fuse = pojistka, Supply = zdroj napájeni; Cable size = velikost kabelu; Switch = přepinač

Poznámky:

1) Napájecí kabely musí vyhovovat požadavku norem IEC 60227 nebo IEC 60245.
2) V souladu s bezpečnostními předpisy musí být vypínač napájení označen, aby identifikoval příslušný přístroj, a musí být snadno dostupný.

Programovací schéma

Vysvětlivky:

Running Mode = Používaný provozní režim

Temperature value = Hodnota teploty

Default value = Výchozí hodnota

Sel value = Nastavená hodnota

Pokud toto tlačitko stisknete a 2 sekundy podržite, na displeji se ukáže zpráva SP a otevře se nastavení teploty. Když tlačitko stisknete a 4 sekundy podržite, otevře se programovací režim „Programming Mode“. [△].[▽]

Pokud se v režimu programování během 4 sekund nestiskne žádné tlačitko, aktivuje se provozní režim.

Pokud se v programovacím režimu nestiskne žádné tlačitko po dobu 30 sekund, nastavení

se automaticky uloži a přístroj se vráti k provoznímu režimu (na výchozi obrazovku).

Do provozniho režimu a automatickým uloženim nastaveni prejdete také, když v programovacim

režimu stisknete a 4 sekundy podržite tlačitko [△]

[∅▽]	Jakmile se toto tlačitko stiskne a 2 sekundy podrži, pflstroj se zapne nebo vypne.
[⊗△※]	Pokud zni signalizace bzučáku (alarm) a 1 sekundu stisknete toto tlačitko, bzučák se vypne. Když tlačitko 4 sekundy podržite, zapnele nebo vypnele manuální rozmrazovaci režim („Defrost mode“).

Poznámka: Na levém okraji tabulky jsou výchozl hodnoty.

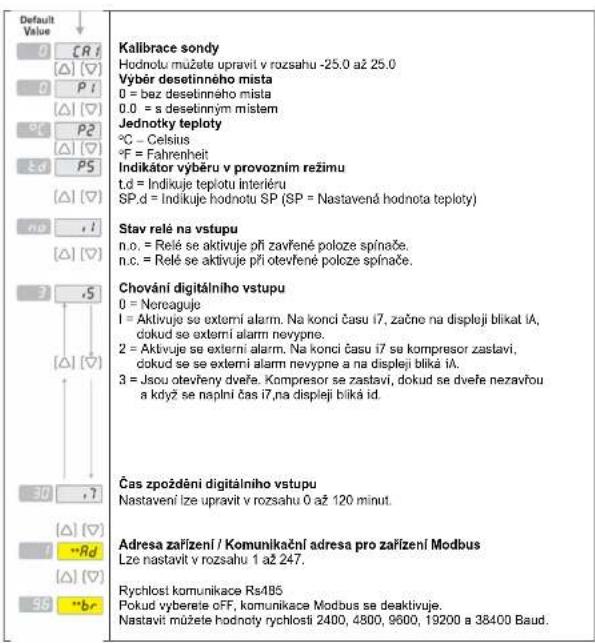

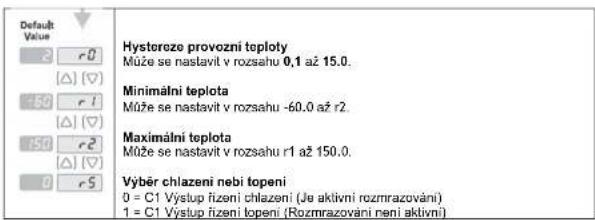

Default Value 0 [Rf] [Δ] [▽] 0 P1 [Δ] [▽] 9° P2 [Δ] [▽] 8d PS [Δ] [▽] na ,l [Δ] [▽] 3 ,5 [Δ] [▽] 38 ,7 [Δ] [▽] "Rd [Δ] [▽] 98 "br Kalibrace sondy Hodnotu můžate upravit v rozsahu -25.0 až 25.0 Výběr desetinného mista 0 = baz desetinného mista 0.0 = s desetinným mistem Jednotky teploty °C - Celsius °F = Fahrenheit Indikátor výběru v provozním režimu t.d = Indikuje tepiotu interiěru SP.d = Indikuje hodnotu SP (SP = Nastavená hodnota teploty) Stav relé na vstupu n.o. = Relé se aktivuje při zavřené poloze spínače. n.c. = Relé se aktivuje při otevřené poloze spínače. Chování digitálního vstupu 0 = Nercaguje 1 = Aktivuje se externi alarm. Na konci času i7, začne na displeji blikat iA, dokud se externi alarm nevypne. 2 = Aktivuje se externi alarm. Na konci času i7 se kompresor zastavi, dokud se se externi alarm nevypne a na displeji bliká iA. 3 = Jsou otevřeny dveře. Kompresor se zastavi, dokud se dveře nezavřou a kdy2 se naplní čas i7,na displeji bliká iD. Čas zpoždění digitálního vstupu Nastavení lze upravit v rozsahu 0 až 120 minut. Adresa zařízení / Komunikační adresa pro zařízení Modbus Lze nastavit v rozsahu 1 až 247. Rychlost komunikace Rs485 Pokud vyberete cFF, komunikace Modbus se deaktivuje. Nastavit můžete hodnoty rychlosti 2400, 4800, 9600, 19200 a 38400 Baud.

Default Value ? r0 (△) (▽) 150 r1 (△) (▽) 150 r2 (△) (▽) 0 r5 Hystoreze provozní teploty Může se nastavit v rozsahu 0,1 až 15.0. Minimální teplota Může se nastavit v rozsahu -60,0 až r2. Maximální teplota Může se nastavit v rozsahu r1 až 150.0. Výběr chlazení nebi topeni 0 = C1 Výstup řízení chlazení (Je aktivní rozmrazování) 1 = C1 Výstup řízení topeni (Rozmrazování není aktivní)

Pokud vyberete lopení, parametry, které se zobrazují v poli bez ráměčku nejsou viditelné.

Viditelný parametr:

Neviditelný parametr:

Čas zpoždění zapnutí kompresoru

Může se nastavit v rozsahu 0 až 199 minut

Požadované minimální trváni zastaveni kompresoru

Může se nastavit v rozsahu 0 až 199

Požadované minimální trvání běhu kompresoru

Může se nastavit v rozsahu 0 až 199

Doba zastavení kompresoru v případě závady sondy

Může se nastavit v rozsahu 0 až 199

Pokud se parametr r5 nastavi jako topeni, müže se nastavit v rozsahu 0 až 199

Čas běhu kompresoru v případě závady sondy

Pokud se parametr r5 nastavi jako topeni, může se nastavit v rozsahu 0 až 199

Intervaly rozmrazováni

Mohou se nastavit v rozsahu od 0 do 199 hodin. Proces rozmrazení nezačne, když se tento parametr nastaví na 0. Zkontrolujte parametr d8.

Doba běhu rozmrazováni

Proces rozmrazeni nezache, kdyz se tento parametr nastavi na 0.

Načasování rozmrazováni po zapnutí

d.no = Rozmrazováni se po zapnutí neaktivuje.

d.YE = Rozmrazování se po zapnutí aktivuje.

Zpoždění startu rozmrazování po zapnutí

Může se nastavit v rozsahu od 0 do 199 minut. Je platné,

Indikátor výběru hodnoty během rozmrazování

0 = Zobrazuje se teplota interiéru

1 = Zobrazuje se, když je teplota interiéru pod SP + r0. V opačném připadě se zobrazuje SP + r0. Když se rozmrazování dokonči, hodnota na displeji se nezmění, dokud teplota interiéru neklesne pod SP + r0.

Typy intervalu rozmrazováni

0 = Časovač rozmrazovani (d0), odečet během chodu zařizení.

1 = Casovač rozmrazování (d0), odečet během chodu kompresoru

Nastavení hodnoty alarmu nízké teploty

Může se nastavit v rozsahu od -60.0 do 150.0 °C. Hodnota hystereze je 2 °C, resp. 4 °F.

Výběr alarmu nizké teploty

no = Alarm se neaktivuje

rEL = Alarm se aktivuje v závislosti na hodnotě SP.

Abs = nezávislý alarm

Nastavení hodnoty alarmu vysoké teploty

Může se nastavit v rozsahu od -60.0 do 150.0 °C. Hodnota hystereze je 2 °C, resp. 4 °F.

Výběr alarmu vysoké teploty

no = Alarm se neaktivuje

rEL = Alarm se aktivuje v závislosti na hodnotě SP.

Čas zpoždění alarmu vysoké teploty po zapnutí

Müze se nastavit v rozsahu od 0 do 240 minut.

Čas zpoždění alarmu vysoké teploty

Může se nastavit v rozsahu od 0 do 240 minut.

Cas zpožděni alarmu vysoké teploty po rozmrazeni

Múže se nastavit v rozsahu od 0 do 240 minut.

POZUKI

Běchem procesu rozmrazovani se alarm neaktivuje. Kdyz jsou otevreny dvere, alarm vysoké teploty se neaktivuje.

Výchozí nastavení

Pokud ně zannuti něstroje podržite tlačitko

nastavení z výroby

1. 2017年1月1日

•

Zobrazeni verze

Pokud se v provoznim režimu stisknou a 3 sekundy podrži současné obě tlačitka

zobrazí se informace s číslem verze

Načtení nastavení z ENDAKEY-RF

Pokud se stiskne a 4 sekundy podrži tlačitko

přístroj se přepne do programovaciho režimu.

Pokud tlačitko podržite 6 sekund, ukáže se na displeji

z ENDAKEY. V takovém připadě přístroj čeká na

načtení parametrů z klíče ENDAKEY a klíč by se měl

přiložit do levého horního rohu zařízení (ve směru šipky na obrázku).

Poté stiskněte tlačitko na ENDAKEY. Proběhne načtení parametrů a před návratem k provoznímu

režimu se ukáže PYE. Pokud k načtení nedojde, zařízení čeká 1 minutu a vrátí se k provoznímu

rezimu.

Programování pomoci ENDA-KEY-RF

Pokud se sliskne tlačitko na ENDAKEY a prénescu se parametry na zařizení, ukáže se PYE a zařizení se prepne do provozního režimu.

Nastavení parametrů

• r2 (□) 500 (▽) 999 (△) 500 (□)

Pokud se stiskne tlačitko, zobrazi se na displeji blikajici aktualní hodnota parametru.

Pomoci navigačnich tlačitek (a můzete hodnotu vybraného parametru upravit směrem nahoru nebo dolů.

Jakmile po nastavení parametru znovu stisknete tlačitko [zobrazi se na displeji název upraveného parametru.

Pokud se během nastavení parametru podrží jedno z tlačítek [△]0,6 sekundy, upravovaná hodnota se zvyšuje nebo snižuje rychleji.

Pokud stále držíle talo tlačitka déle než 0,6 sekundy, měni se rychle slovky.

Jakmile tlačitko uvolnite a sekundu počkáte, nastavovaná hodnota se znovu měni po jednotkách.

Chybové zprávy

PFR	Rozbitý senzor (Chyba komunikace se senzorem)Naměřená teplota je nad úrovní rozsahu.Naměřená teplota je pod úrovní rozsahu.	PSC	Zkrat senzoru NTC
		RH	Alarm vysoké teploty
		RL	Alarm vysoké teploty
		.R	Aktivní externí alarm
		.d	Otevřené dveře

MAPA ADRES PROTOKOLU MODBUS

H0 až H9 = Parametry nastaveni; H10 až H12 = Parametry hlavního regulátoru; H13 až H17 = Parametry kompresoru; H18 až H23 = Parametry rozmrazování

H24 az H30 = Parametry alarmu; H31 az H36 = Parametry zabezpecení U všech položek je povoleno člení a zápis a typ dat: Word.

Číslo Parametu	Adresa registru		Obsah dat	Výchozí hodnota
	Dec.	Hex
H0 0000d		(0000h)	SP: Nastavená hodnota teploty 0
H1 0001d		(0001h)	01: Hodnota offsetu senzoru teploty (rozsah nastaveni od -25,0 da 25,0)	0
H2 0002d		(0002h)	P1: Výběr desetinného mista (0 = bez desetinného mista; 1 = povolenc)	1
H3 0003d		(0003h)	P2: Výběr jednotek °C/°F (0 = °C; 1 = °F) 0
H4 0004d		(0004h)	P5: Výběr zobrazeného parametru v provozním režimu (0 = aktuální teplota interiéru 1 = Hodnota teploty SP)	0
H5 0005d		(0005h)	1: Výběr stavu relé digitalního vstupu (0 = NC; 1 = NC) 0
H6 0006d		(0006h)	5: Výběr akce na digitalním vstupu 0 = Žacná akce 1 = Aktivní externí alarm (když se překroči čas I7, bliká zpráva iA, dokud se neodstraní vstup aktivace) 2 = Aktivní externí alarm (když se překroči čas I7, bliká zpráva iA, dokud se neodstraní vstup aktivace a nevypne se kompresor) 3 = Otevřené dveře. Výstup kompresoru je vypnutý, dokud se nezavľou dveře. Zpráva íd bliká do konce trvání I7.	3
H7 0007d		(0007h)	I7: Doba trvání zpoždění digitalního vstupu (dostupný rozsah 0 až 120 minut) Aktivace digitalního vstupu se opozdí podle nastavené doby trvání.	30

H8 0008d		(0008h)	Ad: Adresa Modbus 1
H9 0009d		(0009h)	br: Baud rate0 = zakázat. 1 = 2400 bps. 2 = 4800 bps. 3 = 9600 bps4 = 19200 bps. 5 = 38400 bps. 6 = 57600 bps	3
H10 0010d		(000Ah)	R0: Hyslereze nastaveného bodu teploty(Rozsah nastaveni od 0,1 do 15,0 °C)	20
H11 0011d		(000Bh)	R1: Minimalní nastavená teplota (Možnost nastavenív rozsahu od -50 °C do hodnoty parametru R2 (H12).	-50,0
H12 0012d		(000Ch)	R2: Maximální nastavená teplota (možnost nastavenív rozsahu od hodnoty parametru R1 (H11) do 150,0 °C).	150,0
H13 0013d		(000Dh)	C0: Doba trvání zpoždění při zapnutí(Rozsah nastavení od 0 do 198 minut).	0
H14 0014d		(000Eh)	C2: Minimalní doba zastavení kompresoru(Rozsah nastavení od 0 do 199 minut).	3
H15 0015d		(000Fh)	C3: Minimalní provozní doba kompresoru(Rozsah nastavení od 0 do 199 sekund).	0
H16 0016d		(0010h)	C4: Doba zastavení kompresoru v případě závady sondy(Rozsah nastavení od 0 do 199 minut).	10
H17 0017d		(0011h)	C5: Provozní doba kompresoru při závadě sondy(Rozsah nastavení od 0 do 199 minut).	10
H18 0018d		(0012h)	D0: Doba trvání intervalu procesu rozmrazování(Rozsah nastavení od 0 do 99 hodin.0 = bez rozmrazování).	8
H19 0019d		(0013h)	D3: Doba trvání rozmrazování(Rozsah nastavení od 1 do 99 minut).	30
H20 0020d		(0014h)	D4: Slav rozmrazování při zapnutí (0 = bez rozmrazování,1 = rozmrazování)	0
H21 0021d		(0015h)	D5: Doba trvání zpoždění rozmrazování při zapnutí(Pokud se D4 nastavi na1, funkce je povolena.(Rozsah nastavení od 0 do 198 minut).	0
H22 0022d		(0016h)	D6: Výběr zobrazení teploty během rozmrazování (0 =Ano. 1 = zobrazí se. kdyžje hodnota teploty pod nastavenou hodnotou. V opačném případě se zobrazujenastavená teplota – SP).	1
H23 0023d		(0017h)	D8: Doba intervalu procesu rozmrazování(Pokud se nastavi na 0, D0 počítá čas od zapnutí.Jakmile se nastavi na 1, D0 začne počítat čas při startu kompresoru).	0
H24 0024d		(0018h)	A1: Nastavená hodnota alarmu nízké teploty(Možnost nastavení v rozsahu od -50 do 150,0 °C).	10,0
H25 0025d		(0019h)	A2: Výběr typu alarmu nízké teploty (0 = bez alarmu,1 = Relativní alarm (SP + A4), 2 = Nezávišly alarm).	1
H26 0026d		(001Ah)	A4: Nastavená hodnota alarmu vysoké teploty(Možnost nastavení v rozsahu od -50 do 150,0 °C).	10,0
H27 0027d		(001Bh)	A5: Výběr typu alarmu vysoké teploty (0 = bez alarmu,1 = Relativní alarm (SP + A4), 2 = Nezávišly alarm).	1
H28 0028d		(001Ch)	A6: Doba zpoždění startu alarmu při zapnutí(Rozsah nastavení od 0 do 198 minut).	120
H29 0029d		(001Dh)	A7: Doba trvání zpoždění alarmu teploty(Rozsah nastavení od 0 do 199 minut).	15
H30 0030d		(001Eh)	A8: Doba trvání zpoždění alarmu po rozmrazení(Rozsah nastavení od 0 do 199 minut).	15
H31 0031d		(001Fh)	-Cn: Úroveň zabezpečení menu (Konfigurace).Možnost nastavení od 0 do 2.0 = Menu není vidět, 1 = Parametry menu lze nastavit,2 = Parametry menu jscu jen ke čtení	1
H32 0032d		(0020h)	-FE: Parametr zabezpečení menu (Regulátor).Může se nastavit jako parametr H31.	1
H33 0033d		(0021h)	CP: Parametr zabezpečení menu (Kompresor).Může se nastavit jako parametr H31.	1
H34 0034d		(0022h)	-DE: Parametr zabezpečení menu (Rozmrazování)).Může se nastavit jako parametr H31.	1
H35 0035d		(0023h)	-Alt: Parametr zabezpečení menu (Alarm).Může se nastavit jako parametr H31.	1
H36 0036d		(0024h)	SP: Parametr úrovně zabezpečení (H0).Může se nastavit jako 1 nebo 2.1 = Parametry menu lze upravovat, 2 = Parametry menu jsou jen pro čtení.	1

Pamět'ová mapa parametrů funkcí

Cislo Parametru	Adrosa registru		Pupis	Výchozí hodnota
	Dec.	Hax
H800 0800c		(0320h)	Parametr kontroly funkce. Pokud se následující kódy zapišou do parametru, provede se příslušná operace:(23040d 5A00h) = Žádná akce(23041d 5A01h) = Všechny parametry se vrátí na výchozí hodnoty(23042d 5A02h) = Začne nebo skončí manuální rozmrazování(23043d 5A03h) = Zařízení se zapne nebo vypne(23044d 5A04h) = Bzučák se vypne(23045d 5A05h) = Zařízení se restartuje.	0

Vstupní registry

Číslo Parametru	Adresa registru		Popis parametru	Povoleni pro čtení / zápis
	Dec.	Hex
10 0000d		(0000d) Naměřená hodnota teploty Čtení

Diskrétní vstupy

U všech položek je povoleno jen čtení dat.

Číslo Parametru	Adresa diskrétniho vstupu	Typ dat	Popis parametru
D0 (0000)h Bit			Indikátor zapnutého a vypnutého kompresoru (0 = vypnutý, 1 = zapnutý – pohotovostní režim výstupu kompresoru).
D1 (0001)h Bit Indikátor výstupu kompresoru (0 = OFF, 1 = ON)
D2 (0002)h Bit			Indikátor zapnutého a vypnutého alarmu nizké teploty (0 = vypnutý, 1 = zapnutý – pohotovostní režim výstupu alarmu).
D3 (0003)h Bit			Indikátor zapnutého a vypnutého alarmu vysoké teploty (0 = vypnutý, 1 = zapnutý – pohotovostní režim výstupu alarmu).
D4 0004d (0004h) Bit Indikátor výstupu alarmu nizké teploty (0 = OFF, 1 = ON)
D5 0005d (0005h) Bit Indikátor výstupu alarmu vysoké teploty (0 = OFF, 1 = ON)
D6 0006d (0006h) Bit Indikátor výstupu rozmrazování (0 = OFF, 1 = ON)
D7 0007d (0007h) Bit Indikátor stavu ON/OFF (0 = OFF, 1 = ON)
D8 0008d (0008h) Bit Indikátor stavu digitalního výstupu (0 = OFF, 1 = ON)
D9-D15	00012d (000Ch) ... ... 0015d (000Fh)	Bit Rezerva

Pamět'ová mapa vstupních registrů revize softwaru

Revize softwaru

0920d (0398h)

14 Word

Název softwaru a aktualizace se načitá ve formátu ASCIIa jako 14xt Word. Například: EM4400-01 28 Feb 2015Formátý pamětí:Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word Word
