NÁVOD K OBSLUZE EPA133 Enda

Programovatelný ampérmetr AC/DC, EPA 141

ENDA

Obj. č.: 12 41 71

Vážený zákazniku,

děkujeme Vám za Vaši důvěru a za nákup vestavného ampérmetru EPA 141S-R 230. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

Vlastnosti

- Velikost 34 x 77 mm

• 4-místný displej

• Jednoduché ovládání tlačitky na čelním panelu

- Možnost použití s transformátorem, nebo s bočníkem

• Nastavitelný rozsah mezi 5 A až 9999 A

- Multifunkční výstup alarmu (NO + NC) pro horní a spodní mezní hodnoty

• Značení CE podle evropských nařízení

- Možnost výběru typu měření AC, DC, nebo skutečné efektivní hodnoty

1 - Typ vstupu

S ... Razistor interniho bočniku

None ... Rezistor externího bočníku

2 - Výstup

R ... Relé

None ... Bez relé

3 - Napájení

230 V/AC ... 230 V/AC

24 V/AC ... 24 V/AC

SM ... 9 - 30 V/DC / 7 - 24 V/DC

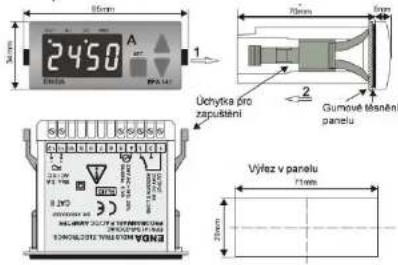

Odstranění montážních úchytek

• Zallačte úchytku ven ve směru označeném na obrázku čislem 1.
• Vytáhněte úchytku ve směru označeném čislem 2.
• Tlouštka panelu by měla být maximálně 7 mm.
• Pokud na zadni strané pristroje nebude alespoň 60 mm volného prostoru, bude obtižné jej z panelu odstranit.

Rozměry

2450 Uchytka pro zaputstění Gumové těsnění panelu Výřez v panelu F1mm F1mm F1mm F1mm F1mm F1mm F1mm F1mm F1mm F1mm F1mm F1mm F1mm F1mm F1mm F1mm F1mm F1mm F1mm F1mm F1mm F1mm F1mm F1mm F1mm F1 mm

Připojovací schéma

ENDA EPA141 je určen k instalaci do kontrolních panelů. Zabezpečte, aby obý přístroj používán pouze k určenému úcelu. Elektrická připojení menu provářet jen kvallifikovaný personal a to v souladu s platnými místním předpisy. V průběhu instalace musi byt všachny vodiče, které se připojuj k zařiznám bez produ. Přístroj musi byt chránén proli nepřipustné víhkosti, otřesím, silnému znečislění a zároveň se musi dávat pozor, aby se nepřekročila provozní teplota. Vodiče by namély byt v blízkosti napájecích kabelo nebo komponentů.

Napájení

1) Napájecí kabely musí odpovídat požadavkům IEC 60227 nebo IEC 60245

2) V souladu s bezpečnostními předpisy by měl vypínač něst označení příslušného zařízení a měl by být snadno dostupný.

Pojistka by měla být připojena. Velikost kabelu: 1,5 mm².

Zařizení je celé chránéno dvojitou izolací.

Upevnovací šroub 0,4-0,5 Nm.

Programovací tlačítka

Tlačitko pro zvyšování nastavované hodnoty a parametrů programování. Pridržením tračitka se po několika sekundách aktivuje rychlá změna hodnot. Tlačitko pro snižování nastavované hodnoty a parametrů programování. Přidržením tračitka se po několika sekundách aktivuje rychlá změna hodnot. SET - programovací tračitko pro úpravu zadané hodnoty v běžném režimu a úpravu zvoleného parametrů v programovacím režimu.

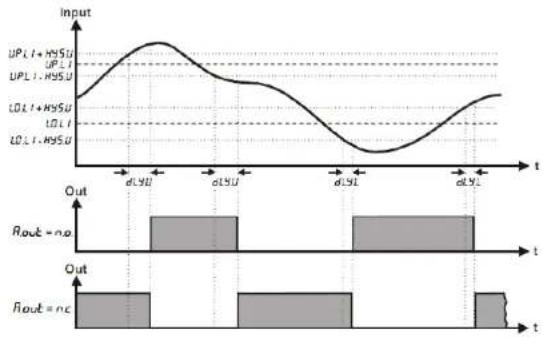

Nastavení hodnoty alarmu

1) Stiskněte zároveň tlačitka ■ a ▲ a můžete upravit hodnotu horní hranice > UPL I
2) Nastaveni potvrdte tlačitkem a objevi se hodnota horní hranice > 300
Když držite stisknuté tlačítko ■, můžete tlačitky ▼ a ▲ upravit hodnotu horní hranice v rozmezí daného rozsahu, který je specifikován parametrem c.tr.r. Tento parametr nemůže být nižší než je hodnota (lo.I1 + HYS.I + HYS.U).
1) Stiskněte zároveň tlačítka a a můžete upravit hodnotu spodní hranice >
2) Nastavení potvrdte tlacítkem a objeví se hodnota horní hranice > 150
Pokud držite slisknuté tlačílko ■, můžele tlačítky ▼ a ▲ upravit hodnotu spodní hranice v rozmezí daného rozsahu, který je specifikován parametrem c.tr.r. Tento parametr nemůže být vyšší než je hodnota (UP.I1 - HYS.U - HYS.L).

Pokud se 5 sekund podrži zároveň slisknuta tlačitka ▲ a ▼, olevře se režim programování, resp. se vrálite do normálního režimu.

Režim programování

					uté tlačitko
	>				učavitice v rozmezíery jeefrem c.tr./.
			Po stisknuti tlačitka SEse objeví hodnota honhranice.
					může byt nižši1 + HYS.I +
	>				uté tlačitko
		>	Po stisknuti tlačitka SEse objeví hodnotahysierze pro hornihranici.		horní hranice vc.tr./ ./20.může byt nižši.I.I - Lo.II -
	>				utó tlačitko
		>	Po stisknuti tlačitka SEase objeví čas zpožděníhorní hranici.		učavitjěni hornil až 900
	>				uté tlačitko
		>	Po stisknuti tlačitka SEase objeví hodnota spodhranice.		učavitnice v rozmezíery jeefrem c.tr./.
[W76S]					může byt vyšší.I.I - HYS.U -
	>				utó tlačitko
		>	Po stisknuti tlačitka SEase objeví hodnotahystereze pro spodníhranici.		spodní hranicea c.tr./ ./20.může byt vyšší.I.I - Lo.II -
	>				uté tlačitko
		>	Po stisknuti tlačitka SEase objeví čas zpožděníspodní hranici.		učavitjěni spodniiz až 900
	>				uté tlačitko
		>	Po stisknuti tlačitka SEase objeví výstup alarmu		učavito, nebo n.c.výstupní reléitanou
				[278T]
	>				utó tlačitko
		>	Po stisknuti tlačitka SESe objeví aktualní rychk transformace	[6Y32]	učavitchloslímezi 5.00/(5) až
				[3CB3]

TYPE	>		>	Ac.	Pokud držite stisknuté tlačitko možete tlačitky upravit typ měření na Ac, de, nebo Acdc. Zvolený typ měření indikují 3 LED kontroky v horní části displeje.
		Po slsknutí tlačitka SET se objeví nestavení polohy typu měření		Poloha výstupu alarmu
dPnt	>		>	000	Pokud držite stisknuté tlačitko možete tlačitky upravit pozio desetinné čárky podle parametru c.trr. Je II parametr c.tr. nizší nez 10, lze naměrenou hodnotu ukázat jako (0,00), nebo (0,0), mezí 10 az 100 může být hodnota zobrazena jako (0,0), nebo (0). Když je parametr vyšší nez 100, naměrenou hodnotu lze zobrazit jako (0);
		Po slsknutí tlačitka SET se objeví poloha desetlinné čárky		Poloha desetlinné čárky
(*) Parametry c.tr.r., TYPE a dPnt jsou jen u modelu EPA141, EPA 141-24, EPA141S, EPA 141S-24, které hernají relé.Pokud se v prôbělu 25 sekund nesitiskne žadně tlačitko, nebo když se přístroj vypne a znou zapne, přejede do provozního režimu.

Chybová hlášení

	Naměřená hodnota je vyšší než maximální rozsah měření.
	Naměřená hodnota je nižší než minimální rozsah měření.

Recyklace

Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby živolnosti výrobku příměreně podla platných zákonných ustanovení.

Šetřete životní prostředí! Přispějte k jeho ochraně!

Bezpečnostní předpisy, údržba a čištění

Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žadně zásahy do programovatelného ampérmetru. Případné opravy svěřte odboménu servisu. Nevystavujte tento výrobek příklně vlhkost, nenamáčtej je do vody, nevystavujte jej vibracím, otřesum a primému slunečnímu záření. Tento výrobek a jeho příslušenství nejou žadně dátské hracky a nepazří u roku malých dátí! Nenschávejle volní ležet obalový materiál. Fólie z umelých hmot představují volliké nebezpećí pro dátí, neboť by je mohly spolknout.

Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odbornika.

K čistění pouzdra použivejte pouze měkký, mimá vadou navlhčaný hadřík. Nepouživejte žádné prostředky na drňnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mahly poškodit displej a pouzdro přístroje.

Technické údaje

Provozni podminky

Provozní a skladovací teplota: 0 ... +50 °C / -25 ... 70 °C
Max. relativní vlhikost:	80% až do 31 °C, lineárne klesající na 50% prí 40 °C
Stupné ochrany krytem:	Podle EN 60529 - čelni panel: IP65, zadní panel? IP20
Výška: Max. 2000 m
Nepoužívejte prístroj na místech vystavených korozi a hořlavým plynům.
Elektrické vlastnosti
Zdroj proudu:	230 V/AC +10% -20%, 50/60 Hz, nebo 24 V AC ±10%, 50/60 Hz, nebo volitelné 9 - 30 V DC / 7 - 24 V/AC ±10%, spínaný zdroj
Špořeba proudu Max. 5 VA
Vodiče Šroubové svorky 1,5 mm
Rozsah:	AC a RMS 0A ... 9999 A (jmenovity parametr c.tr.r, např. c.tr.r = 5,00 je rozsah 0A ... 5A)DC -999A ... 9999A jmenovity parametr c.tr.r, např. c.tr.r=5,00 je rozsah -5A ... 5A)
Citlivost: 0,002A x c.tr.r. (např. c.tr.r. = 5,00 je to 0,01 A)
Přesnost:	AC ±1% (v celém rozsahu), (pro čtvercový tvar vlny ±2)DC ±1% (v celém rozsahu)RMS ±1% (v celém rozsahu), (pro čtvercový tvar vlny ±2)
Vstupní rozsah:	EPA 141Sxx -5A ... 5A (prístroj je poškozen prí špíce 10A a vyšším proudu)EPA 141xx -60mA ... 60 mA (prístroj je poškozen prí špíce 50V a vyšším napětí)
Vstupní impedance:	EPA 141Sxx 12 mEPA 141xx 40 kΩ
Frekvenční rozsah:	DC 10 Hz - 200 Hz, (pro čtvercový tvar vlny 10 Hz - 70 Hz)
EMC:	EN 61326-1:1997, A1: 1998, A2: 2001 (kritorium výkonnosti 2 pro normu EMC
Bezpečnostní požadavky:	EN 61010-1: 2001 (kategorie přejetí II, stupeň emisi 2)

Výstupy

Výstup alarmu:	Relé: 250 V/AC, 8 A (pro ohmické zatlžení), NO + NC
Očekávaná živutnost relé:	Mechanická 30.000.000 operaci, elektrická 100.000 operaci

Plást

Typ plástě:	Vhodný pro zapuštění do panelu
Rozměry:	77 x 34 x 70 mm (S x V x H)
Hmotnost:	EPA 141: cca 250 g (po zabalení)EPA 141-24: cca 250 g (po zabalení)
Materiál plástě:	Nehorlávy plast

Záruka

Na programovatelný ampérmetr ENDA EPA141 poskytujeme záruku 24 měsíců.

Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotrebení,

nedodržení návodu k obsluze nebo změn na výrobku, provedených třeti osobou.

Překlad Iohola návodu zajistila společnost Conrad Electronic Českí republika, s. r. o.
