ETV9560bcN - Trouba Concept - Bezplatný návod k obsluze

Typ produktu	Vestavěná multifunkční elektrická trouba
Značka	Concept
Model	ETV9560bcN
Napětí	220-240 V ~ 50/60 Hz
Maximální příkon	2900 W
Příkon horního ohřevu	900 W
Příkon spodního ohřevu	1000 W
Příkon kruhového topného tělesa	1800 W
Příkon grilu	1300 W
Teplotní rozsah	30°C až 250°C
Rozměry pro instalaci (Š x H x V)	560 x 550 x 600 mm
Vnější rozměry (Š x H x V)	595 x 566 x 596 mm
Vnitřní rozměry (Š x H x V)	480 x 430 x 330 mm
Vnitřní objem	72 L
Hmotnost	32 kg
Počet funkcí	11
Funkce vaření	Rozmrazování, Spodní ohřev, Horní a spodní ohřev, Horní a spodní ohřev s ventilátorem, ECO, Gril, Gril + horní ohřev, Gril + ventilátor + horní ohřev, Kruhové topné těleso s ventilátorem, Pizza, Air Fry
Součástí příslušenství	Gril, Hluboký pekáč, Mělký pekáč, 2x Teleskopické lišty, Katalytické desky, Fritovací košík
Typ dveří	Trojsklo
Dětská pojistka	Ano (stiskněte tlačítko osvětlení na 3 sekundy)
Rychlý předehřev	Ano
Časovač	Ano (nastavení konce vaření)
Typ ovládání	Otočné ovladače a tlačítka s digitálním displejem
Vnitřní osvětlení	Ano (ovládání tlačítkem)
Čištění	Katalytické desky, odnímatelné sklo dveří; nepoužívejte abrazivní čisticí prostředky
Žárovka	Halogenová, 25W/230V, T300°C
Typ instalace	Vestavěná

Často kladené otázky - ETV9560bcN Concept

Jak nastavím čas na troubě?

Po připojení k elektrické síti se na displeji zobrazí 0:00. Stiskněte jednou tlačítko výběru času/teploty (6) pro aktivaci nastavení hodin (hodiny blikají). Otáčením knoflíku nastavení času/teploty (4) nastavte hodiny (0-23). Znovu stiskněte tlačítko (6) pro nastavení minut (minuty blikají), pak otáčením knoflíku (4) nastavte minuty (0-59). Znovu stiskněte tlačítko (6) pro potvrzení.

Jak aktivuji dětskou pojistku?

Stiskněte a podržte tlačítko osvětlení a dětské pojistky (1) po dobu 3 sekund. Ozve se zvukový signál a na displeji se objeví ikona zámku. Pro deaktivaci znovu stiskněte a podržte stejné tlačítko po dobu 3 sekund; ikona zmizí.

Co je funkce Air Fry a jak ji použít?

Funkce Air Fry využívá horní a spodní ohřev s ventilátorem k cirkulaci horkého vzduchu, čímž vytváří křupavou kůrčičku. Použijte přiložený fritovací košík umístěný do středu trouby. Nastavte požadovanou teplotu a čas pomocí knoflíků, poté stiskněte OK/Start (7) pro zahájení. Doporučené časy a teploty naleznete v tabulce vaření v návodu.

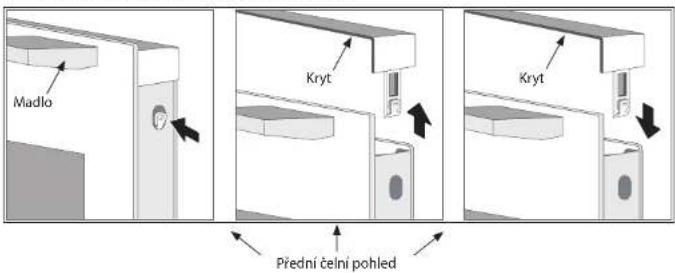

Jak vyčistím sklo dveří trouby?

Otevřete dveře dokořán. Stiskněte pravou a levou stranu horního krytu na 'tlačítkách' a kryt vyjměte směrem ven. Zvedněte a přitáhněte sklo k sobě. Vyčistěte měkkou houbičkou a odmašťovacím prostředkem; nepoužívejte abrazivní čisticí prostředky ani nemyjte sklo v myčce. Znovu nainstalujte v opačném pořadí a ujistěte se, že sklo zapadá do výřezů. Poznámka: Odstranění skla snižuje hmotnost dveří; manipulujte opatrně, aby nedošlo k náhodnému zavření.

Jak vyměním žárovku v troubě?

Odpojte troubu od elektrické sítě. Odšroubujte skleněný kryt proti směru hodinových ručiček (viz obr. 7 v návodu). Vyměňte za halogenovou žárovku stejného typu: 25W/230V, T300°C. Při manipulaci s novou žárovkou použijte hadřík. Nainstalujte zpět skleněný kryt zašroubováním ve směru hodinových ručiček.

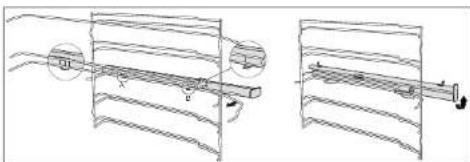

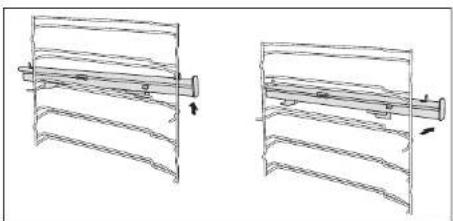

Co jsou teleskopické lišty a jak je nainstalovat?

Teleskopické lišty umožňují snadné vysouvání plechů. Instalace: vyjměte stávající plechy a mřížky. Zvedněte jeden konec lišty (obr. 1) a vyjměte ji z boční mřížky. Umístěte body A a B vodorovně na vnější drát boční mřížky (obr. 2). Otočte nástavec o 90° (proti směru hodinových ručiček pro levou, ve směru pro pravou) tak, aby bod C zapadl na spodní drát a bod D na horní drát (obr. 3). Lze je použít ve všech výškách.

Jak použít funkci rychlého předehřevu?

Po výběru funkce pečení a požadované teploty pomocí knoflíků stiskněte tlačítko rychlého předehřevu (5). Na displeji se zobrazí aktuální teplota a indikátor předehřevu. Po dosažení nastavené teploty zazní zvukový signál a teplota začne blikat. Vložte jídlo dovnitř a stiskněte OK/Start (7) pro zahájení vaření.

Které funkce vaření používají ventilátor?

Následující funkce používají ventilátor: Horní a spodní ohřev s ventilátorem, Kruhové topné těleso s ventilátorem, Gril s ventilátorem a horním ohřevem, Rozmrazování, ECO, Program Pizza (kruhový ohřev s ventilátorem) a Air Fry. Tyto funkce zajišťují rovnoměrné rozložení tepla a úsporu energie.

Co je funkce ECO?

Funkce ECO je úsporný režim vaření. Po výběru se na displeji zobrazí 'E'. Výchozí teplota je 140 °C, nastavitelná od 140 °C do 240 °C po 20 °C krocích. Vaří jídlo při nižší teplotě po delší dobu ve srovnání s horním a spodním ohřevem s ventilátorem, čímž šetří až 30-40 % energie.

Jak správně nainstalovat troubu?

Ujistěte se, že skříňka je tepelně odolná (≥120 °C) a zadní deska je odstraněna pro ventilaci. Rozměry spotřebiče musí odpovídat výřezu pro instalaci (560 x 550 x 600 mm). Pokud je nad troubou varná deska, musí být ponechána mezera alespoň 50 mm. Zasuňte troubu, protáhněte napájecí kabel zadní stěnou, připevněte šrouby skrz otvory viditelné při otevřených dveřích a zapojte do uzemněné zásuvky s jističem 16 A. Nezvedejte za kliku dveří.

NÁVOD K OBSLUZE ETV9560bcN Concept

Elektrická multifunkční trouba vestavná

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání.

Pred prvnim použitim prostudujte pozorně celý návod k obsluze a potom si jej uschovejte.

Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

OBSAH

Technické parametry

Důležitá upozornění

Kondenzace vody

Popis výrobku

Popis ovládacího panelu

Jednotlivé funkce pečení

Tipy k pečení

Návod k obsluze

Základní funkce spotřebiče

Pokročilé funkce spotřebiče

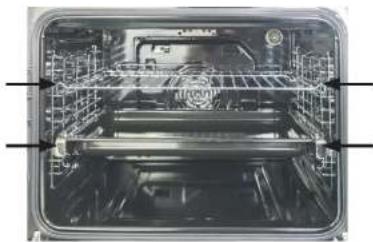

Správné umístění roštu nebo plechu do spotřebiče

Teleskopické výsuvy

Čistění a údržba

Instalace spotřebiče

Servis

Ochrana životního prostředí

Technické parametry
Napětí 220–240 V - 50-60Hz
Max. příkon 2 900 W
Příkon horního topného tělesa 900 W
Příkon dolního topného tělesa 1 000 W
Příkon kruhového tělesa 1 800 W
Příkon grilovacího tělesa 1 300 W
Rozsah nastavení teploty 30–250°C
Rozměry pro instalaci (š x h x v) 560 x	550 x 600 mm
Vnější rozměry (š x h x v) 595 x 566 x	596 mm
Vnitřní rozměry (š x h x v) 480 x 430 x	330 mm
Vnitřní objem 72 l
Hmotnost 32 kg

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odllšnosti ve vyobrazení bez předchozího upozornění.

concept

concept

DŮLEŽITÁ UPOZORNĚNÍ

Při dodání elektrické trouby

• Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k poškození.
• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté, mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!
• Pokud je spotřebič poškozen, nezprovoznujte ho. Co nejdříve se obratte na dodavatele.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
• Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.

- Tento spotřebič musí být instalován v souladu s platnými předpisy a jeho použití se připouští pouze v dobře větraném prostoru. Před instalováním a použiváním spotřebiče se seznamte s návody.

Při instalaci

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.

• Tento spotřebič může být používán v domácnostech a podobných prostorech, jako jsou:

• Kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích.

• Spotřebiče používané v zemědělství.
• Spotřebiče používané hosty v hotelích, motelech a jiných oblastech.
• Spotřebiče používané v podnicích zajištujících nocleh se snídání.

• Nepoužívejte spotřebič, jste-li bosí.
• Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.
- Do vnitřního prostoru spotřebiče nevkládejte nadměrně velké potraviny nebo kovové předměty. Mohly by způsobit požár.
- Ve vnitřním prostoru spotřebiče nic neskladujte.
- Nesedejte a nestoupejte na otevřená dvířka spotřebiče.

• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosah.
  • Děti si nesmí hrát se spotřebičem.
• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blizkosti dětí.
  • Nedovolte, aby byl spotřebič používán jako hračka.
• Tento spotřebič může být použiván dětmi ve věku od 8 let výše a osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičnych zkušeností a znalostí, pokud jsou pod dohledem nebo byly seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho rizikům.
• POŽOR! Při otevírání dvířek se může uvolnit velké množství páry nebo může vystříknout omastek. Dbejte zvýšené opatnosti. Nebezpečí opaření!
• Nedotýkejte se horkých povrchů a topných těles během použití nebo krátce po použití spotřebiče.
  • V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zasuvky elektrického napětí.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Neponorujte prívodní kabel nebo zástrčku do vody ani do jiné kapaliny.
• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.
• Nezapínejte poškozený spotřebič.
• Nepoužívejte spotřebič, pokud jsou dvířka nebo těsnění dvířek poškozené. Nechte je opravit v autorizovaném servisu.
• Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.
• Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je opotřebované, případně má jiné defekty.
• Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem.

concept

concept

POZOR!

Spotřebič otevírejte jen krátkodobě k vložení nebo vyjmutí pokrmů, aby nedošlo ke zranění, např. klopýtnutí. Děti by se mohly do spotřebiče zavřít (nebezpečí udušení) nebo byt vystaveny jinému nebezpečí.

Kondenzace vody

Při pečení pokrmů s větším obsahem vody, dbejte opatnosti při otevírání dvířek spotřebiče. Dochází ke střetu horkého vzduchu se studeným a na dvířkách může zkondenzovat pára, která se přemění na vodu a následně může stékat do spodní části spotřebiče. Tento jev omezíte méně častým otevíráním dvířek spotřebiče. Případnou zkondenzovanou vodu je potřeba otrít hadříkem nebo papírovou utěrkou, aby nedošlo k poškození nábytku pod spotřebičem.

Případné závady

• Spotřebič může opravovat a zásahy v něm provádět pouze kvalifikovaný odborník.
• Při opravách a zásazích musí být spotřebič odpojen od elektrické sítě. Vypněte jistič nebo vytáhněte zástrčku ze zásuvky elektrického napětí.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

POPIS VÝROBKU

1 Ovládaci panel
2 Držadlo dvířek
3 Dviřka
4 Okno dvířek s trojitým sklem

1 2 3 4

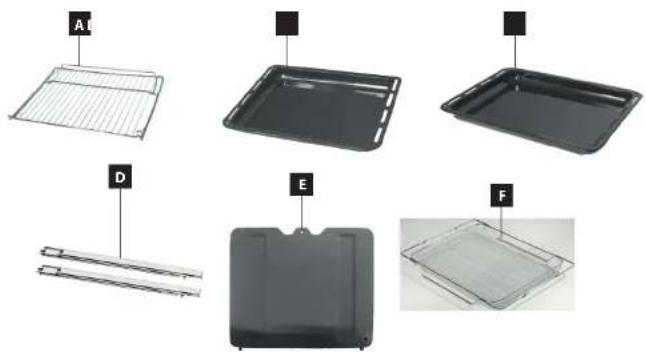

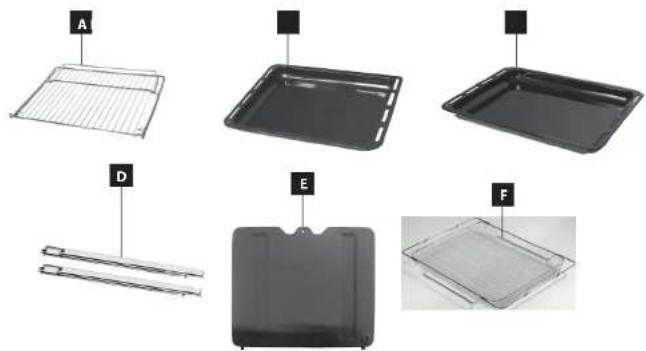

Příslušenství

A Rošt
B Hluboký pečící plech
C Mělký pečící plech
D 2x Teleskopické výsuvy
E Katalytické desky
F Fritovací koš

Popis ovládacího panelu

1 Tlačitko zapnuti/vypnuti osvětlení a dětského zámku
2 Tlačitko zapnutí a vypnutí spotřebiče
3 Knoflik funkce pečení
4 Knoflik nastaveni času a teploty
5 Tlačitko pro rychly predehřev
6 Tlačítko pro výběr teploty/času
7 Tlačítko OK/Starh
8 Tlačitko Pause/Cancel

2 71 6 8

Jednotlivé funkce pečení

Symbol Popis funkce
	Rozmrazování:Cirkulace vzduchu umožňuje rychlejší rozmrazování jídla. Jedná se o šetrný, ale rychlý způsob rozmrazování potravin.Vzduch o pokojové teplotě se vhání do vnitřního prostoru spotřebiče.Pozn.: Tato funkce je vhodná k rozmrazování pokrmů či polotovarů před finální přípravou.
—	Spodní ohřev:Spodní topné těleso umístěné ve spodní části spotřebiče poskytuje koncentrovanější rozvod tepla po spotřebičl.Teplota je přednastavena na 170°C.Teplotu lze nastavit v rozsahu od 30°C do 220°C (po 5°C).Pozn.: Tato funkce je vhodná pro pomalé pečení pokrmů, jako je dušené maso, pečivo, pizza, kde je důležité mit krupavý základ.
—	Spodní a horní ohřev:Pro konvenční pečení je zapnuté zároveň spodní i horní těleso.Teplota je přednastavena na 180°C.Teplotu lze nastavit v rozsahu od 30°C do 250°C (po 5°C).

Symbol Popis funkce
	Horní a spodní ohřev s ventilátorem:Kombinace horního a spodního topného tělesa společně s ventilátorem umožňuje rovnoměrnější pečení.Tato funkce pečení ušetří 30-40% energie.Pokrmy jsou lehce opečené na vnější straně, ale stále vláčné uvnitř.Teplota je přednastavena na 160°C.Teplotu lze nastavit v rozsahu od 50°C do 250°C (po 5°C).Pozn.: Tato funkce je vhodná pro grilování nebo pečení velkých kusů masa při vysoké teplotě.
	ECO funkce:Energeticky úsporné pečení.Při zvolení této funkce se na displeji zobrazí symbol E.Teplota je přednastavena na 140 °C.Teplotu lze nastavit v rozsahu od 140°C do 240°C (po 20°C)Pozn.: Tato funkce je speciálně určena pro určitý typ pečení, kdy se pokrml peče při nižší teplotě, ale po delší dobu, než tomu je u použití funkce horního a spodního ohřevu společně s ventilátorem.
	Grill ohřev:Grillovací topné těleso je zapináno a vypináno dle potřeby, pro udržování teploty uvnitř spotřebiče.Teplota je přednastavena na 180°C.Teplotu lze nastavit v rozsahu od 150°C do 250°C (po 5°C).
	Grill ohřev a horní ohřev:Horní a grilovací topné těleso je zapnuté zároveň.Teplota je přednastavena na 180°C.Teplotu lze nastavit v rozsahu od 150°C do 250°C (po 5°C).
	Grill ohřev s ventilátorem a horní ohřev:Při této funkci se využívá horní a grilovací topné těleso společně s ventilátorem.Teplota je přednastavena na 180°C.Teplotu lze nastavit v rozsahu od 50°C do 250°C (po 5°C).
	Kruhový ohřev s ventilátorem:Kruhové topné těleso společně s ventilátorem zlepšuje cirkulaci vzduchu uvnitř spotřebiče a vytváří rovnoměrný rozvod tepla po spotřebiči.Teplota je přednastavena na 160°C.Teplotu lze nastavit v rozsahu od 50°C do 250°C (po 5°C).
	Pizza program:Tento program je vhodný pro pečení pizzy.Teplota je přednastavena na 180°C.Teplota je nastavitelná od 50°C do 250°C (po 5°C).V rámcl programu je aktivován spodní ohřev v kombinaci s ohřevem kruhovým.

concept

concept

TIPY K PEČENÍ

• Přesnou hodnotu teplot je nutné pro každý druh pokrmu a způsob pečení vyzkoušet.
• Dvřka spotřebiče v průběhu pečení otvírejte co nejméně. Narušil by se tím tepelný režim pečení, prodloužila by se doba pečení a pokrm by se mohl připalovat.
• Marinované maso a maso bez kosti se peče rychleji než neupravené. Propečení masa je možno zkontrolovat stlačením masa (např, vidličkou). Pokud nepoušti štávu, je dobre upečené.
• Pokud je maso prošpikované nebo pokryté slaninou, nesmi byt pečeno pri vysoké teplotě, aby nedocházelo k prskání omastku.
• Při pečení velkých kusů masa dochází k vypařování tekutin a jejich kondenzování na dvířkách spotřebiče. Tento stav je přirozený a nevzniká žádné nebezpečí při používání spotřebiče. Dvířka spotřebiče a přilehlý prostor spotřebiče po ukončení pečení utřete do sucha.
• Pečivo nabyde až po 2/3 pečící doby. Doba pečení závisí na druhu použité náplně (ovoce, marmeláda).
• Šlehaná těsta by neměla obsahovat mnoho vody, prodlužuje to dobu pečení.
• Nepokládejte nádoby přímo na dno spotřebiče, protože by zabránily šírení tepla a mohly by tím způsobit poškozeni smaltu z důvodu přehráti.
• Při pečení na více plechách najednou nemusi být současně vsunuté pokrmy hotové ve stejnou dobu.
• Pečicí plechy a pekáče nejsou určeny pro dlouhodobé skladování potravin (delší než 48 hodin). Pro delší skladování pokrm přemístěte do vhodné nádoby.
• Pri pečení bez ventilátoru doporučujeme předehřivat spotřebič po dobu asi 10 – 15-ti minut. Dviřka spotřebiče během pečení zbytečně neotvírejte.
• Pred grilováním prédehřejte gril na 5 minut (dokud není těleso grilu červené). Grilovací rošt s pokrmem umístěte co nejbliže k tělesu grilu. Plech s trochou vody umístěte pod rošt k zachycení odkapávaljící štávy Pomocí grilování můžete vytvořit na upečeném mase hnědý a krupavý povrch. POZOR!
  Při používání grilu se mohou přístupné části spotřebiče nadmérně ohřát. Zabraňte dětem v přístupu k horkým částem spotřebiče.
• Při pečení s ventilátorem není nutné spotřebič předehřivat, s výjimkou pečení pokrům s velmi krátkou dobou pečení nebo při pečení pokrům s velkým obsahem vody (např. ovocné koláče), aby nedošlo ke kondenzaci vodních par. Ve spotřebičí lze připravovat rúzné pokrmy s blízkou teplotou pečení společně na dvou plechách zároveň, i když doba pečení je rozdílná. Vůně a chut pokrům se vážjemné neovlivní. Při vkládání nebo vyjímání pokrům ze spotřebiče nedochází k velkým ztrátám tepla. Teplota je rychle vyrovnána prostřednictím ventilátoru. Teploty pečení jsou nižší než teploty použivané při klasickém režimu pečení (o 20 – 30 °C pro pečlvo a o 30 – 40 °C pro maso), doba pečení je delší (cca o 5 – 10 minut). Při pečení drobného pečlva na dvou plechách zároveň doporučujeme vyměnit vzájemnou výšku obou plechů po 2/3 doby pečení, příp. vyjmutí více upečeného plechu dříve.
• Při rozmrazování zmrazené potraviny položte do obalu na misku, umístěte do středu spotřebiče na rošt a zapněte spotřebiče v režimu Rozmrazování. Dvířka spotřebiče musi být zavlená.
• Gril ohřev s ventilátorem a horní ohřev není nutné spotřebič předehřívat. Grilujeme se zavřenými dvířky. Při tomto způsobu grilování nastavujeme termostat dle potřeby v rozmezí od 50 do 200 °C. Vzdálenost mezi pokmem a topným tělesem grilu musí být úměrná požadovaným výsledkům:
• menší vzdálenost pro hnědý povrch a krvavý vnitřek,
• větší vzdálenost pro dokonalé propečení pokrmu.
  Pro zachycení odkapávající štávy umistěte pod pokrm plech s trochou vody.

NÁVOD K OBSLUZE

Před prvním použitím

Než uvedete nový spotřebič do provozu, měli byste jej z hygienických důvodů otít i uvnitř vlhkým hadřikem. Všechny odnímatelné částí umyjte v teplé vodě s přídavkem saponátu nebo v myčce nádobí. Pak uvedte spotřebič do provozu bez vložených potravin s maximální nastavenou teplotou (250°C) na dobu 30 minut. Nastavení teploty a doby ohřevu naleznete v odstavci Základní funkce spotřebiče (str. 11). Je možně, že spotřebič bude během této doby vydávat mímý zápach a kouř, který po krátké době zmizi. Během tohoto procesu dobré větrejte místnost.

Po vychladnutí spotřebiče omyjte všechny hladké povrchy a dveře vodou se saponátem a osušte. Poté nainstalujte boční rošty (viz. Příslušenství).

Nastavení denního času

1. Po zapojení spotřebiče do elektrické sítě se na displeji rozsvítí 0:00.
2. Stisknutím tlačítka (6) aktivujte režim nastavení denního času (číslice hodin začne blikat).
3. Otáčením knofliku (4) nastavíte čas v hodinách (v rozmezí od 0 do 23).
4. Stisknutím tlačítka (6) začnou čislice minut blikat.
5. Otáčením knoflíku (4) nastavíte čas v minutách (v rozmezi od 0 do 59).
6. Stisknutím tlačítka (6) ukončíte režim nastavení denního času.
   Tim je čas aktivován a nastavený čas je zobrazen na displeji.

Změna nastavení denního času

1. V pohotovostnim režimu stiskněte tlačitko (6), aktivujete režim nastavení denního času (číslice hodin začne blikat).
2. Otáčením knoflíku (4) nastavíte čas v hodinách (v rozmezí od 0 do 23).
3. Stisknutím tlačítka (6) začnou čislice minut blikat.
4. Otáčením knoflíku (4) nastavíte čas v minutách (v rozmezí od 0 do 59).
5. Stisknutím tlačítka (6) ukončite režim nastavení denního času.
   Tím je čas aktivován a nastavený čas je zobrazen na displeji.

Základní funkce spotřebiče

1. Umístěte pečici plech s pokrmem do zvolené výšky.
2. Otáčením knoflíku (3) vyberte požadovanou funkci pečení.
3. Otáčením knoflíku (4) nastavíte požadovanou teplotu.
4. Stisknutím tlačítka OK/Start (7) potvrdite začátek pečení.
5. Stisknutím tlačítka Pause/Cancel (8) 2 x nebo tlačítko pro vypnutí a zapnutí spotřebiče (2) můžete kdykoliv během pečení zvolený program ukončit.

Poznámka:

Pro tuto základní funkci není nutné mit nastavený denní čas.

concept

concept

POKROČILÉ FUNKCE SPOTŘEBIČE

Pokročilé funkce rozširuji možnosti pečeni a nabizeji tak komfortnéjsi pouzivani spotřebiče.

Rychlý předehřev

1. Tuto funkci aktivujete stisknutim tlačitka pro rychly předehřev (5) po nastavení funkce pečení a požadované teploty.
2. Na displeji Knofliku pro nastavení času a teploty (4) se zobrazi aktuální teploty uvnitř trouby a ukazatel fáze předehřátí. Po nahrátí na požadovanou teplotu se ozve zvukový signál a teplota na displeji bude blikat.
3. V okamžiku, kdy je trouba připravena, vložte pokrm dovnitř a stiskněte tlačítko OK/Start (7) pro začátek pečení.

Funkce Start/Pause/Storno

1. Po výběru funkce pečení pomoci knoflíku (3) a nastavení požadované teploty pro pečení pomoci knoflíku (4), stiskněte tlačítko (7) pro začátek pečení.
2. Pro prerušení pečení stiskněte tlačitko tlačitko Start/Pause (8) jednou.
3. Pro zrušení pečení stiskněte tlačítko tlačítko Start/Pause (8) dvakrát.

Rozsvícení světla ve spotřebiči

Stiskem tlačitka pro zapnutí/vypnutí osvětlení (1) zapnete nebo vypneme světlo uvnitř spotřebiče.

Funkce nastavení koncového času pečení

Po nastavení funkce pečení a požadované teploty, lze zvolit čas pečení. Po uplynutí tohoto času, se ozve zvukový signál a trouba se automaticky vypne.

1. Stiskněte tlačitko nastavení koncového času pečení (6).
2. Otočte knoflíkem (4) pro nastavení koncového času pečení.
3. Nejprve nastavte pomocí knofliku hodnotu hodin. Poté potvrdte tlačitkem pro nastavení koncového času pečení (6).
4. Následně knoflikem (4) nastavte mlnuty koncového času pečení a nakonec potvróte (6).

Funkce dětský zámek

1. Pro uzamknuti spotřebíče stiskněte tlacitko pro zapnutí/vypnutí osvětlení a dětského zámku (1) po dobu 3 sekund.
2. Po této době se ozve zvukový signál a na displeji se zobrazí ikona, „Kerá označuje uzamknutí spotřebiče.
3. Pro odemknutí spotřebiče stiskněte tlačitko pro zapnutí/vypnutí osvětleni a dětského zámku (1) po dobu 3 sekund.
4. Po této době se ozve zvukový signál a z displeje zmizí ikona.

Správné umístění roštu nebo plechu do spotřebiče

Rošt nebo plech musí být správně umístěn (ve stejné výšce) v bočních roštech.

Zajištuje rychlou a rovnoměrnou distribuci tepla a horkého vzduchu, také odvádí vlhkost z povrchu jídla, což vytváří křupavou kůrku na povrchu.

1. K funkci air fry využijte horní a spodní ohřev s ventilátorem.
2. Poté nastavte teplotu, stiskněte tlačitko (7) a nastavte čas. Stiskněte tlačitko (10) a spustte program.
3. K této funkci využljte Air fry koš, který umístěte do středu trouby.

Číslo Potravina Váha Čas Teplota Symbol Předhřátí
1 Hranolky 350 g/750 g 19/23 min 200°/23
2	Kuřecí stripsy	180 g	11 min	250°		ANO
3	Obalovaný sýr	120 g	10 min	250°		ANO
4	Cibulové kroužky	160g	11,5 min	220°		ANO
5	Obalované houby	125/150 g	13/13 min	230°		ANO

ETV9560bcN

ETV9560bcN

concept

concept

Teleskopické výsuvy

Teleskopické výsuvy umožnuji vysunuti pečicích plechů, a tim usnadňují přístup při vkládání a vyjimání pečicích plechů nebo při kontrole pokrmů během pečení (Obr. 1).

POZOR!

Během provozu spotřebiče se teleskopické výsuvy ohřejí na vysokou teplotu. Nebezpečí popálení! Při vkládání nasadte pečici plechy na výstupky na koncích teleskopických výsuvů.

Při vkládání nebo vyjimání pečicích plechů z teleskopických výsuvů dbejte opatrnosti, aby nedošlo ke sklouznutí pečicích plechů z teleskopických výsuvů. Teleskopické výsuvy je možné použit ve všech zásuvných výškách. Pro změnu výšky teleskopických výsuvů postupujte následovně:

1. Vyjměte pečící plechy a rošt z vnitřku spotřebiče.
2. Silou nadzvedněte jeden konec teleskopického výsuvu obr. č. 1
3. Vyjměte teleskopické výsuvy ven z bočních mřížek, směrem dozadu

1. Položte body A a B teleskopických výsuvů vodorovně na vnější drát boční mřížky obr. č. 2
2. Otáčejte výsuvem proti směru hodí-nových ručlček (pro levou stranu) a po směru hodinových ručlček (pro pravou stranu) o 90°
3. Zatlačte, aby bod C zapadl na spodní drát a bod D se vzepřel o horní drát obr. č. 3

Ochlazovací ventilátor

Ventilátor je umistěn na horní stěně spotřebiče a vytváří cirkulaci chladného vzduchu uvnití nábytku. Ventilátor se zapíná automaticky se zapnutím spotřebiče. Pokud je program pečení dokončen, nebo přerušen ochlazovací ventilátor je stále aktivní do té doby, než teplota spotřebiče klesne pod bezpečnou mez.

ventilační otvory

ČIŠTĚNÍ A ÚDRŽBA

Pro zachování dobrého vzhledu a spolehlivosti dbejte o čistotu spotřebiče. Moderní konstrukce spotřebiče zjednodušuje údržbu na minimum. Části spotřebiče, které přicházejí do styku s potravinami, je potřeba pravidelně čistit.

• Před údržbou a čistěním vypojte přívodní kabel ze zásuvky elektrického napětí nebo vypněte jistič elektrické zásuvky spotřebiče.
• Vyčkejte, až vnitřek spotřebiče nebude horký, ale bude mit vlažnou teplotu – čištění jde lépe než ve studeném stavu.
• Vnější povrch spotřebiče čistěte vlhkým hadříkem, jemným kartáčkem nebo jemnou houbou a potom vytřete do sucha.
• Dno a strop spotřebiče můžete otrít vlhkým hadříkem, měkkým kartáčkem nebo houblčkou. Pří silném znečištění použijte teplou vodu s neagresivním saponátem.
• Nepoužívejte hrubé abrazivní čisticí prostředky nebo ostré kovové škrabky na čistění skel dvířek spotřebiče, protože mohou poškrábat povrch nebo může dojít k rozbiti skla.
• Nenechávejte nikdy agresivní nebo kyselé látky (citronová šťáva, ocet) na smaltovaných, lakovaných nebo nerezových částech.
  • K čistění spotřebiče nepoužívejte parní čistič!
• Plechy na pečení je možné umývat v myčce nádobí.

ETV9560bcN ETV9560bcN

concept

concept

Čištění skel

V prípadě, že budete potřebovat vyčistit skla ve dviřkách, postupujte dle následujících instrukcí:

1. Otevřete dviřka trouby do maximální možné polohy.
2. Stiskněte pravou a levou stranu krytu na „tlačítkách“ a vyjměte kryt směrem ven
3. Při vyjmutí, přizvedněte a následné vytáhněte sklo směrem k troubě. Pokud zvednete sklo příliš vysoko, může dojít k prasknutí některé plastové části horního plastového krytu.
4. Po očištění vložte skla zpět opačným způsobem, než jakým proběhlo vyjmutí.
5. Skla musí být správně umistěna do výřezů
   v homim plastovém krytu.
6. Po umistění skel nasadte zpět horní kryt a zacvakněte

Madlo Kryt Kryt Přední čelní pohled

POZOR!

Pří čištění dejte pozor na zavirání dveří. Panty jsou přizpůsobeny na váhu všech 3 skel. V případě, že vyjmete jedno nebo obě skla, dojde ke snížení váhy a po puštění dveří může dojit k nechtěněmu zavření dveří a tím i k případnému poškození dveří nebo skel.

Poznámka:

1. Pro mytí skel použijte jemnou houbičku a saponát proti mastnotám, následně opláchněte pod tekoucí vodou. Nikdy nemyjte skla v myčce nádobí!
2. Prostřední sklo má u pantů v rozích nasazeny gumové podložky. Při vyjmutí dbejte na to, aby nedošlo k jejich ztrátě. Tyto gumové podložky zabraňují nepříjemným vibracím (rezonanci) při zapnuté funkci pečení s ventilátorem.

INSTALACE SPOTŘEBIČE

• Nezvedejte spotřebič za držadlo dvířek!
• Na závady způsobené nesprávnou instalaci se nevztahuje záruka.
• Odpovédnost za instalaci spotřebiče má kupujici, ne výrobce.
• Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zvířatech a věcech v důsledku nesprávné instalace.
• Umistění spotřebiče do vhodného nábytku zajisti jeho správnou funkci.
• Spotřebič se instaluje do typizovaného kuchyňského nábytku, který je určen pro vestavné spotřebiče, nebo do vhodně upraveného nábytku, který má rozměry dle Obr. 6.
• Spotřebič může být umístěn jak pod kuchyňskou linkou, tak i ve stojaté skřínce (Obr. 6).
• Kuchyňský nábytek musí být vyroben z tepelně odolného materiálu odolávajícím teplotám nejméně 120°C. Materiály a použitá lepidla musí odolávat oteplení spotřebiče odpovídající normě ČSN EN 60335-2-6. Materiály a lepidla, které neodpovídají uvedené normě, se mohou zdeformovat nebo odlepit.
• Všechny ochranné kryty musí být umístěny pevně na svém místě tak, aby je nebylo možné odstranit bez speciálního nářadí.
• Zadní deska kuchyňské linky musí být odstraněna, aby byla zajištěna vhodná cirkulace vzduchu kolem spotřebiče.
• Pokud je umístěna nad spotřebičem varná deska, musí být mezi těmito dvěma spotřebiči mezera alespoň 50 mm.

590 min. 550 560 20 596 20 576 20 595 566 20 560 50 600 min. 550

Obr. 6

concept

concept

Připojení do elektrické sítě

• Ověřte, zda připojované napěti a proudové jistění odpovídá hodnotám na typovém štitku spotřebíče. Doporučujeme použít samostatný zásuvkový obvod s jističem 16A.
• Používejte pouze zásuvky elektrického napětí s uzemněním.
• Nepoužívejte rozbočovací zásuvky, konektory ani prodlužovací kabely. Mohly by způsobit nebezpečí z přehráti.
• Zástrčka přívodního kabelu spotřebiče musí být volně přístupná i po její instalaci.
• Změny připojení může provádět jen kvalifikovaný odborník.
• Elektrická bezpečnost spotřebíce může být garantována pouze tehdy, pokud je ochranná svorka spotřebíce spojena s ochranným vodičem elektrické rozyvodové sitě.
• Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějícího nebo špatného ochranného spojení.
• Přívodní kabel musí být umístěn tak, aby se nedostal do kontaktu s horkými částmi spotřebiče a aby nebyl deformován a nadměrně ohýbán.

Při instalaci spotřebiče dodržujte následující postup:

1. Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
2. Požadované rozměry skříňky pro vestavbu jsou na Obr. 6. Z důvodu účinné cirkulace vzduchu musí být spotřebič umístěn podle rozměru na obrázcích a skříňka musí být konstruována tak, aby do její spodní části mohl proudit vzduch. Za zadní stěnou spotřebiče v zabudovaném stavu musí být mezera minimálné 50 mm.
3. Spotřebič zasuňte na kraj skřiňky a prostrčte přívodní kabel skrz zadní stěnu skřiňky tak, aby byla po instalaci přístupná jeho zástrčka.
4. Opatmě zasuňte spotřebič do skříňky na zvolené místo. Dbejte, aby nedošlo ke skřípnutí přívodního kabelu.
5. Upevněte spotřebič ke skříňce zašroubováním 2 šroubů do otvorů v přední stěně rámu spotřebiče. Otvory jsou viditelné po otevření dvířek.
6. Přípojte přívodní kabel do zásuvky elektrického napětí.

Demontáž

Pokud demontujete spotřebič, je důležité dodržet správné pořadí úkonů:

1. Nejdříve odpojte přívodní kabel od elektrické sítě (vytáhněte zástrčku nebo vypněte jistič).
2. Uvolněte upevnovaci šrouby.
3. Vysuňte spotřebič a přitom opatrně vytáhněte přívodní kabel.

SERVIS

Výměna žárovky

Pro osvětlení vnitřního prostoru spotřebiče je použita halogenová žarovka s vysokou tepelnou odolností (25W / 230V, T300 °C).

Při výměně žárovky postupujte následovně:

1. Odpojte spotřebič od napájecí sítě, nebo vypněte příslušný jistič.
2. Odšroubujte skleněný kryt proti směru hodinových ručiček dle Obr. 7 a nahradte žárovku stejného typu a hodnot.
3. Pri montování nové žárovky použijte hadrik nebo papirovou utěrku pro uchycení žárovky.
4. Našroubujte zpátky skleněný kryt.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starých spotřebičů.
• Krabice od spotřebiče může být dána do sběru tříděného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sběru materiálu k recyklaci.

Obr.7

Recyklace spotřebiče na konci jeho životnosti:

Tento spotřebič je označen v souladu s Evropsku směrnicić 2012/19/EU o elektrickém odpadu a elektrických zařízeních (WEEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatíři do domáčilo odpadu. Je nutné odvěst ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Likvidace musí být provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úradu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

SK

concept

concept

SK

PODĚKOVÁNÍ

Opis ovládacieho panela

- Dbajte na zvýšenú opatrnost, ak je spotrebič používaný v blízkosti detí.

- Pri vypăjaní zo zásuvky elektrického napätia spotrebič nikdy netahajte za prívodný kábel, ale uchopte zástrčku a t'ahom ju vypojte.

- Nezapínajte poškodený spotrebič.

- Pri vypájaní zo zásuvky elektrického napätia spotrebič nikdy neťahajte za prívodný kábel, ale uchopte zástrčku a tahom ju vypojte.

1 Ovládaci panel
2 Držadlo dvierok
3 Dvierka
4 Okno dvierok s trojitým sklom

1 2 3 4

Příslušenství

A Rošt
B Hluboky pečici plech
C Plytky plech na pečenie
D 2x Teleskopicke vysuvy
E Katalyticke dosky
F Fritovací káš

Opis ovládacieho panela

1 Tlačidlo zapnutie / vypnutie osvetlenia a detského zámku
2 Tlačidlo vypnutie a zapnutie spotrebiča
3 Gombik funkci pečenia
4 Gombik pre nastavenie času a teploty
5 Tlačidlo pre rychle predhriatie
6 Tlačidlo pre výber teploty/času
7 Tlačidlo OK/Start
8 Tlačidlo Pause/Cancel

2 7 6 8

1. V pohotovostnom režime stlačením tlačidla nastavenia času (6), aktivujete režim nastavenia denného času (číslica hodín začne blkat).

2. Otáčaním gombíka (4) nastavíte čas v hodlnách (v rozmedzi od 0 do 23).

3. Stlačenim tlačidla (6) začnú číslice minút blikat.

4. Otáčaním gombíka (4) nastavíte čas v minútach (v rozmedzí od 0 do 59).

5. Stlačením tlačidla (6) ukončite režim nastavenia denného času.

Tým je čas aktivovaný a nastavený čas sa zobrazí na displeji.

1. Túto funkciu aktivujete stlačením tlačidla rýchleho predhrievania (5) po nastavení funkcie pečenia a požadovanej teploty.

2. Na displeji Knofliku pro nastavení času a teploty (4) se zobrazi aktuální teploty uvnitř trouby a ukazatel fáze předehřátí. Po nahrátí na požadovanou teplotu se ozve zvukový signál a teplota na displeji bude blikat.

3. V okamžiku, kdy je trouba připravena, vložte pokrm dovnití a stiskněte tlačitko OK/Start (7) pro začátek pečení.

Funkcia Štart/Pause/Zrušit

Po nastavení funkce pečení a požadované teploty, lze zvolit čas pečení. Po uplynutí tohoto času, se ozve zvukový signál a trouba se automaticky vypne.

1. Položte body A a B teleskopických výsuvov vodorovne na vonkajšej drôt bočnej mriežky obr. 2
2. Otáčajte výsuvo proti smeru hodinových ručíčlek (pre lavů stranu) a po smere hodinových ručíčlek (pre pravů stranu) o 90°
3. Zatlačte, aby bod C zapadol na spodnej drôt a bod D sa vzoprel o hornů drôt obr. 3

Ochladzovací ventilátor

Madlo Kryt Kryt Přední čelní pohled

POZOR!

Po umiestnení skiel nasadte spät horný kryt a zacvaknite

Recyklácia spotrebiča na konci jeho životnosti:

cz Seznam servisních míst

Název Ulice PSC Město Telefon E-mail

Jindřich Valenta Vysokomytská 565 01 Chocen [phone] [e-mail] CONCEPT 1800

Slovenská republika
