Typ produktu	Infračervený topný panel
Model	Ecosun GS 300
Rozměry (D x Š x V)	585 x 585 x 55 mm
Hmotnost	11 kg
Výkon	300 W
Proud	1,3 A
Napětí	230 V AC
Třída ochrany	II
Krytí (IP)	IP44
Možnosti instalace	Montáž na zeď nebo strop
Minimální vzdálenost od podlahy	50 mm (doporučeno 150 mm)
Minimální boční vzdálenost	50 mm
Minimální horní vzdálenost	50 mm
Regulace teploty v místnosti	Není vybaven (použijte externí termostat)
Omezovací termostat	Ano (pro bezpečný provoz)
Materiál	Skleněný panel s povlakem
Čisticí prostředek	Čistič skla na bázi alkoholu (např. Clin, Vitro)
Záruka	24 měsíců od data prodeje
Třída hořlavosti podkladu	A, B, C1, C2
Instalace v koupelně	Ano, dle HD 60364-7-701:2007, ne přímo pod zásuvkou

Často kladené otázky - Ecosun GS 300 Fenix

Jak nainstalovat panel Ecosun GS 300 na zeď?

Označte otvory podle přiložené tabulky, vyvrtejte, zasuňte hmoždinky a zašroubujte šrouby tak, aby vyčnívaly cca 5 mm. Zavěste panel všemi montážními drážkami a v případě potřeby zajistěte přiloženým šroubem. Dodržte vzdálenosti alespoň 50 mm od podlahy, boků a stropu.

Lze panel namontovat na strop?

Ano. Umístěte montážní rám, označte a vyvrtejte otvory, vložte hmoždinky, připevněte rám, poté zasuňte panel do rámu a zajistěte přiloženým šroubem. Vždy použijte všechny montážní drážky.

Jaké jsou požadované vzdálenosti?

Minimálně 50 mm od podlahy (doporučeno 150 mm), 50 mm od boků, 50 mm nahoru a zajistěte volný prostor vpředu. Nepokládejte před panel nábytek ani závěsy.

Lze panel použít v koupelně?

Ano, pokud je instalován podle HD 60364-7-701:2007. Panel má krytí IP44. Nesmí být umístěn přímo pod elektrickou zásuvkou. Dodržujte určené zóny podle obr. 2 v návodu.

Jak mám čistit skleněný panel?

Očistěte celý povrch za mokra čističem skla na bázi alkoholu, jako je Clin nebo Vitro. Použijte měkký, netřepivý bavlněný hadřík bez velkého tlaku. Vyhněte se kyselině fluorovodíkové, abrazivním nebo silně kyselým/alkalickým přípravkům.

Co mám dělat, když je sklo poškozeno?

Nepoužívejte topidlo, pokud je sklo poškozeno. Kontaktujte kvalifikovaného technika nebo výrobce pro výměnu. Spotřebič musí být před jakoukoliv kontrolou odpojen od napájení.

Je panel bezpečný pro použití v blízkosti dětí?

Ano, s opatřeními. Děti do 3 let musí být neustále pod dozorem. Děti od 3 do 8 let mohou ovládat spínač pouze pod dozorem a po poučení. Nainstalujte plastové chrániče rohů, pokud mají malé děti přístup. Uvědomte si, že části se velmi zahřívají.

Má panel vestavěný termostat?

Ne, není vybaven zařízením pro regulaci teploty v místnosti. Pro bezpečnost má omezovací termostat. Pro udržení požadované teploty použijte externí pokojový termostat.

Jaká je záruční doba a co zahrnuje?

Záruka je 24 měsíců od data prodeje. Nevztahuje se na vady způsobené přepravou, neopatrným zacházením, neodbornou instalací nebo neoprávněným zásahem. Běžné opotřebení je rovněž vyloučeno.

Mohu panel použít v malé místnosti, kde se nachází osoba, která ji nemůže opustit?

Ne, protože topidlo nemá zařízení pro regulaci teploty v místnosti. Nesmí být používáno v malých místnostech obsazených osobami, které nemohou místnost opustit bez neustálého dozoru.

NÁVOD K OBSLUZE Ecosun GS 300 Fenix

Skleněný sálavý panel

Glass radiant panel

- Jakékoliv zásahy do panelu smí provádět pouze kvalifikovaná osoba. Před zahájením takové práce musí být panel vypnut od zdroje proudu. Jelikož se jedná o křehký materiál, je nutné dbát zvýšené opatrnosti při přepravě, manipulaci a montáži.

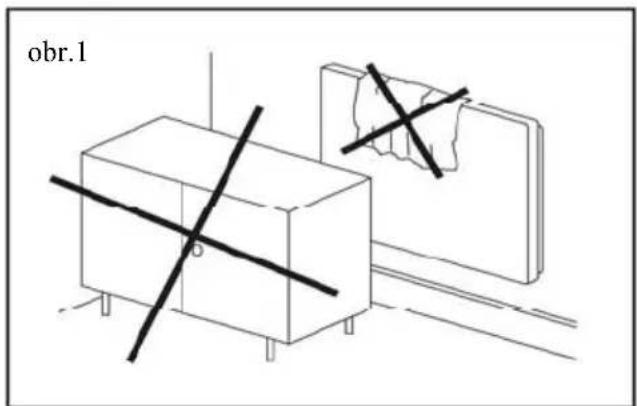

- V žádném případě panel nezakrývejte. Nápis „NEZAKRÝVAT“ upozorňuje, že jakýkoliv materiál, kterým je zakryt panel může způsobit požár. Před panel se nesmí stavět žádný nábytek ani věšet záclony (viz. obr. 1) a musí být zaručena volná cirkulace vzduchu. Pravidelně, minimálně pokaždé před zahájením topné sezóny odstraňujte prach z panelu. Nedotýkejte se panelu z vany nebo sprchy!

- Pokud se kolem topidla mohou pohybovat malé děti, nasad'te na výrobek plastové ochrany rohů (příslušenství)!

- Jestli-že je sklo poškozeno, topidlo se nesmí používat.

- Věnujte pozornost výběru správného typu kotvících prvků (hmoždinek), zejména u sádrokartonových/sádrovláknitých a pórobetonových konstrukcí. V případě potřeby konzultujte kotvení s odbornou firmou nebo výrobcem – například www.fischer-cz.cz

- Výstraha: Toto topidlo není vybaveno zařízením pro kontrolu teploty místnosti. Nepoužívejte toto topidlo v malých místnostech, jsou-li obsazeny osobami, které nejsou schopny opustit tuto místnost vlastními silami, není-li zajištěn trvalý dozor.

- Tento spotřebič mohou používat děti ve věku 8 let a starší, a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo byli poučení o používání spotřebiče bezpečným způsobem a rozumí případným nebezpečím. Děti si se spotřebičem nesmějí hrát. Čištění a údržbu vykonávanou uživatelem nesmí vykonávat děti bez dozoru. Dětem mladším 3 let by měl být zamezen přístup ke spotřebiči, pokud nejsou trvale pod dozorem.

- Děti ve věku od 3 do 8 let musí tento spotřebič zapínat/vypínat pouze za předpokladu, že byl umístěn nebo nainstalován ve své zamýšlené normální provozní poloze, a pokud jsou pod dozorem nebo byly poučeny o používání spotřebiče bezpečným způsobem a rozumí případným nebezpečím. Děti ve věku od 3 do 8 let nesmějí zasouvat vidlici do zásuvky, regulovat a čistit spotřebič nebo vykonávat údržbu prováděnou uživatelem.

UPOZORNĚNÍ – Některé části tohoto výrobku se mohou stát velmi horkými a způsobit popálení. Zvláštní pozornost musí být věnována přítomnosti dětí a hendikepovaných lidí.

Montážní návod

Instalace, elektrické připojení a první uvedení do provozu smí provádět pracovník s odpovídající kvalifikací (dle vyhl. 50/78 Sb.). Panely jsou určeny k montáži na stěnu a strop. Jiný způsob montáže musí být konzultován s výrobcem.

Montáž na strop

• Přiložte montážní rám na místo, kde má být panel umístěn, vyznačte tužkou otvory dle otvorů na rámu.
• Vyvrtejte otvory, vsuňte hmoždinky a přišroubujte vruty montážní rám.
• Panel zavěste vždy za všechny úchyty!

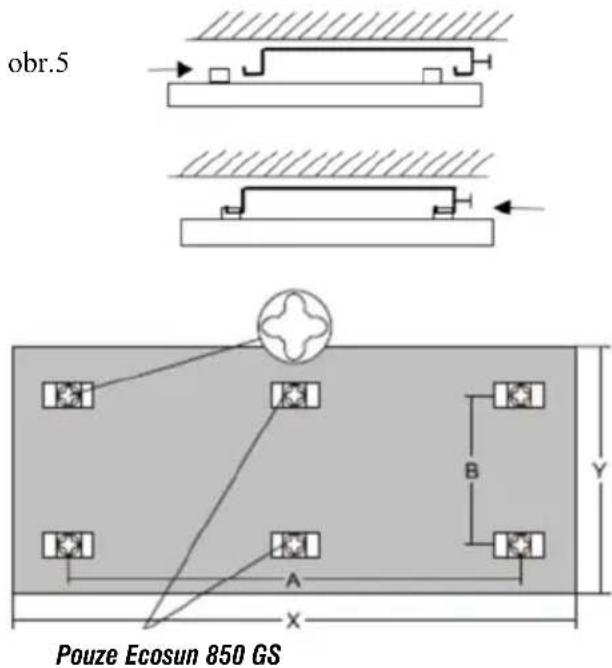

• Panel zasuňte do montážního rámu a zajistěte přiloženým šroubem (obr. 5)!

Montáž na stěnu

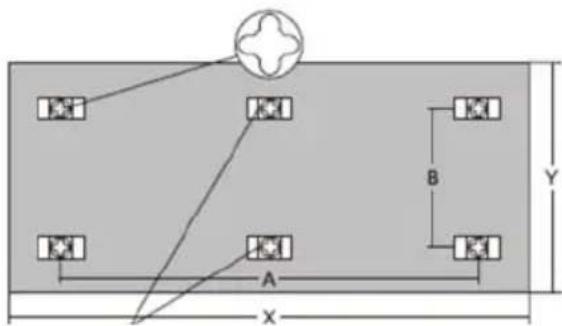

• Označte místa otvorů dle tabulky (obr. 6), vyvrtejte otvory, vsuňte hmoždinky a zašroubujte šroub, tak aby nebyl úplně zašroubován, vyčníval asi 5mm.
• Panel zavěste vždy za všechny úchyty!
• Panel nasuňte na šrouby.

Odstupy

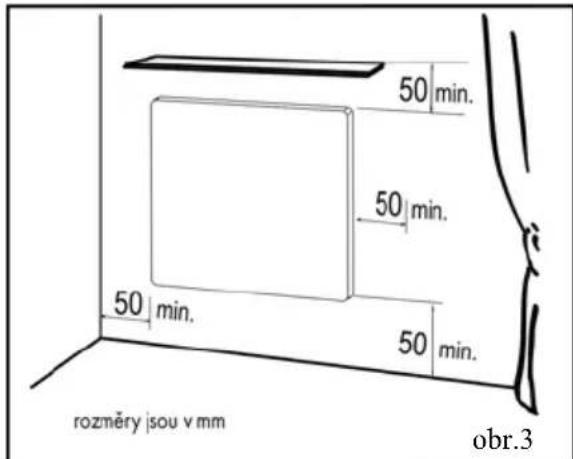

Odstup spodní hrany spotřebiče od podlahy nesmí být menší než 50 mm, doporučeno 150 mm. Odstup na stranu, např. k nábytku, musí být minimálně 50 mm a směrem nahoru minimálně 50 mm (viz. obr. 3). Před panelem musí být volný prostor min 50 cm.

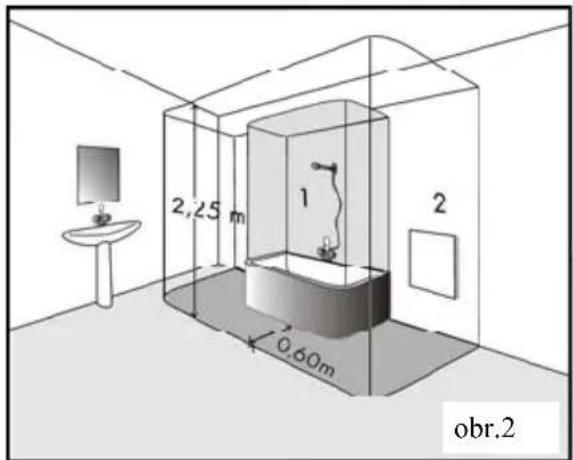

V koupelnách musí být panel instalován ve shodě s ČSN 33 2000-7-701 a smí být umístěn v souladu s obr. 2.

Panel je zařízení třídy II, krytí IP 44. Panel nesmí být umístěn přímo pod zásuvkou elektrického proudu.

W	A (mm)	B (mm)
300	340	360
600	660	360
850	383/766	360

obr.6

Montážní rám

Pouze Ecosun 850 GS

W	A (mm)	B (mm)
300	340	280
600	660	280
850	383/766	280

Elektrická instalace

Panel je vybaven dvoužilovým kabelem na 1/N 230 V / 50 Hz s vidlicí pro zapojení do zásuvky.

Ustřižení vidlice a zkrácení přívodního vodiče není důvodem ke ztrátě záruky.

Barevné značení vodičů:

Fáze - hnědý,

Střední(pracovní) vodič - modrý.

Napájecí kabel je připojený do krabice na stěně, viz. obr. 4.

Panel nesmí být umístěn těsně pod elektrickou zásuvkou

Napájecí přívod musí být opatřen zařízením pro odpojení od sítě, u něhož se vzdálenost rozpojených kontaktů rovná nejméně 3,5 mm u všech pólů.

Napájecí přívod není možno vyměnit. Jestliže se přívod poškodí, měl by být spotřebič vyřazen.

Ovládání panelu

Doporučujeme zajistit ovládání panelu externím prostorovým termostatem s vypínačem.

Prostorový termostat udržuje nastavenou teplotu vzduchu v místnosti.

Panel je dále vybaven omezovacím termostatem, který zajišťuje jeho bezpečnou funkci.

Demontáž panelu

Před demontáží odpojíme pomocí dvoupólového vypínače panel od sítě. Panel nadzvedněte svisle nahoru a do strany tak, aby se uvolnil ze šroubů. Dále je nutné odpojit napájecí kabel z krabice na zdi.

Technické údaje

TYP	Rozměry (mm)(DxŠxH)	Hmotnost(kg)	Výkon(W)	Proud(A)	Napětí(V) AC	Třídaochrany	Krytí
GS 300 585	x585x55 11 300	1,3			230 V II	IP 44
GS 600 118	x585x55 18 60	0 2,6
GS 850 118	x785x55 22,5	850 3,7

Panel je možné montovat na podklady třídy hořlavosti A, B, C1, C2.

Pokyny pro čištění panelu

Plochu skla čistěte vždy celoplošně, nikdy ne bodově. Čištění je nutné provádět za vlhka! Doporučené jsou čistící přípravky na sklo obsahující alkoholy:

Clin - čistič oken (s alkoholem) ve spreji od firmy "Henkel"

Vitro - průmyslový čistič oken a zrcadel (2-butoxyethanol) od firmy "Amstutz produkte AG"

Po nanesení čistícího prostředku používáme měkký, čistý, netřepící se bavlněný hadřík. Při vlastním čištění nevyvíjet žádný velký tlak, kterým by mohlo dojít k odření nebo k vytvoření map na povrchu skla. Sklo utírat tímto způsobem tak dlouho, dokud se čistící prostředek rovnoměr-ně neosuší. Čím rovnoměrnější je vlhký povrch, tím menší je nebezpečí vzniku map. Nikdy nevytírat dosucha velkým tlakem! Jestliže se přesto na skle vyskytnou mapy, postup prosím opakujte.

Veškeré výrobky obsahující kyselinu fluorovodíkovou nebo deriváty fluoru jsou zakázány, protože mohou zničit povlak a povrch skla.

Vysoce kyselé a zásadité výrobky jsou zakázány, stejně jako abrazivní výrobky.

Skleněný panel musí být chráněn před agresivními látkami typu vápna, sody, cementu apod., nesmí přijít do styku se všemi druhy barev a laků.

Záruční podmínky

Dodavatel poskytuje na výrobky záruku 24 měsíců od data prodeje. Záruka se nevztahuje na vady způsobené dopravou, nedbalou manipulací a neodbornou montáží. Záruka se rovněž nevztahuje na neodborný zásah do panelu a na běžné opotřebení výrobku.

Aktuální a úplné záruční podmínky naleznete na: www.fenixgroup.eu

Potvrzení o prodeji:

Datum prodeje: Výrobní číslo:

Prodejce:
