Typ produktu	Infračervený topný panel
Model	Ecosun GS 600
Značka	Fenix
Rozměry (D x Š x V)	1185 x 585 x 55 mm
Hmotnost	18 kg
Výkon	600 W
Proud	2,6 A
Napětí	230 V AC
Třída ochrany	Třída II
Krytí IP	IP 44
Instalace	Montáž na stěnu nebo strop
Ovládání	Externí pokojový termostat (doporučeno)
Bezpečnostní prvky	Omezovací termostat, varování před zakrytím, ochrana proti přehřátí
Čištění	Čistěte alkoholovým čističem na sklo, měkkým hadříkem, vyhněte se abrazivům
Záruka	24 měsíců od data prodeje
Materiál	Panel z tvrzeného skla
Použití	Doplňkové vytápění místností

Často kladené otázky - Ecosun GS 600 Fenix

Jak nainstalovat topidlo Ecosun GS 600?

Instalaci musí provést kvalifikovaná osoba. Panel lze namontovat na stěnu nebo strop pomocí dodaného montážního rámu. Dodržujte minimální vzdálenosti: alespoň 50 mm od podlahy (doporučeno 150 mm), 50 mm od stran a 50 mm směrem nahoru. Neumísťujte přímo pod elektrickou zásuvku. Viz instalační schémata v návodu.

Lze topidlo použít v koupelně?

Ano, má krytí IP44 a lze jej instalovat v koupelnách podle HD 60364-7-701:2007. Dodržujte doporučené vzdálenosti a vyhněte se umístění přímo pod zásuvku.

Jak mám čistit skleněný panel?

Vždy čistěte celý skleněný povrch za mokra. Použijte alkoholový čistič na sklo (např. Clin nebo Vitro) a měkký, netřepivý bavlněný hadřík. Nevyvíjejte tlak, aby nedošlo k poškrábání. Nikdy nepoužívejte abrazivní, kyselé nebo alkalické výrobky.

Jaký zdroj napájení topidlo potřebuje?

Topidlo pracuje na 230 V AC, 2,6 A, s dvouvodičovým kabelem a zástrčkou. Musí být připojeno k nástěnné krabici. Kabel lze v případě potřeby zkrátit, aniž by to ovlivnilo záruku.

Je součástí termostat?

Ne, topidlo nemá vestavěné řízení pokojové teploty. Doporučuje se použít externí pokojový termostat pro lepší regulaci teploty.

Jaké bezpečnostní prvky topidlo má?

Panel je vybaven omezovacím termostatem, který zabraňuje přehřátí. Obsahuje také varování před zakrytím topidla, které by mohlo způsobit požár. Navíc je třída II s dvojitou izolací a má krytí IP44 pro ochranu proti vlhkosti.

Mohou děti topidlo bezpečně používat?

Děti od 8 let jej mohou používat pod dohledem. Děti 3-8 let mohou pouze zapínat/vypínat, pokud je v normální poloze a pod dohledem. Děti do 3 let musí být drženy v bezpečné vzdálenosti. Některé části se velmi zahřívají, proto se doporučují plastové chrániče rohů.

Jaká je záruční doba?

Topidlo má 24měsíční záruku od data prodeje. Nevztahuje se na poškození při přepravě, nedbalé zacházení, neodbornou instalaci nebo neoprávněné opravy.

Mohu topidlo natřít nebo vystavit chemikáliím?

Ne, skleněný panel musí být chráněn před agresivními látkami, jako je vápno, cement, barvy a laky. Nepoužívejte čisticí prostředky obsahující kyselinu fluorovodíkovou nebo její deriváty.

Co mám dělat, pokud je napájecí kabel poškozen?

Kabel musí vyměnit výrobce nebo kvalifikovaný servisní technik, aby byla zajištěna bezpečnost. Nepokoušejte se jej opravit sami.

NÁVOD K OBSLUZE Ecosun GS 600 Fenix

Skleněný sálavý panel

Glass radiant panel

- Jakékoliv zásahy do panelu smí provádět pouze kvalifikovaná osoba. Před zahájením takové práce musí být panel vypnut od zdroje proudu. Jelikož se jedná o křehký materiál, je nutné dbát zvýšené opatrnosti při přepravě, manipulaci a montáži.

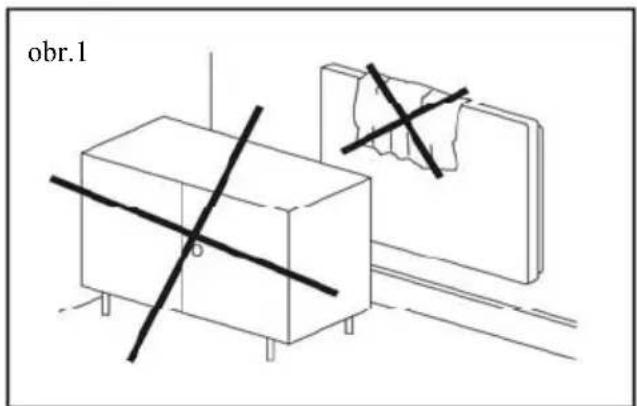

- V žádném případě panel nezakrývejte. Nápis „NEZAKRÝVAT“ upozorňuje, že jakýkoliv materiál, kterým je zakryt panel může způsobit požár. Před panel se nesmí stavět žádný nábytek ani věšet záclony (viz. obr. 1) a musí být zaručena volná cirkulace vzduchu. Pravidelně, minimálně pokaždé před zahájením topné sezóny odstraňujte prach z panelu. Nedotýkejte se panelu z vany nebo sprchy!

- Pokud se kolem topidla mohou pohybovat malé děti, nasad'te na výrobek plastové ochrany rohů (příslušenství)!

- Jestli-že je sklo poškozeno, topidlo se nesmí používat.

- Věnujte pozornost výběru správného typu kotvících prvků (hmoždinek), zejména u sádrokartonových/sádrovláknitých a pórobetonových konstrukcí. V případě potřeby konzultujte kotvení s odbornou firmou nebo výrobcem – například www.fischer-cz.cz

- Výstraha: Toto topidlo není vybaveno zařízením pro kontrolu teploty místnosti. Nepoužívejte toto topidlo v malých místnostech, jsou-li obsazeny osobami, které nejsou schopny opustit tuto místnost vlastními silami, není-li zajištěn trvalý dozor.

- Tento spotřebič mohou používat děti ve věku 8 let a starší, a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo byli poučení o používání spotřebiče bezpečným způsobem a rozumí případným nebezpečím. Děti si se spotřebičem nesmějí hrát. Čištění a údržbu vykonávanou uživatelem nesmí vykonávat děti bez dozoru. Dětem mladším 3 let by měl být zamezen přístup ke spotřebiči, pokud nejsou trvale pod dozorem.

- Děti ve věku od 3 do 8 let musí tento spotřebič zapínat/vypínat pouze za předpokladu, že byl umístěn nebo nainstalován ve své zamýšlené normální provozní poloze, a pokud jsou pod dozorem nebo byly poučeny o používání spotřebiče bezpečným způsobem a rozumí případným nebezpečím. Děti ve věku od 3 do 8 let nesmějí zasouvat vidlici do zásuvky, regulovat a čistit spotřebič nebo vykonávat údržbu prováděnou uživatelem.

UPOZORNĚNÍ – Některé části tohoto výrobku se mohou stát velmi horkými a způsobit popálení. Zvláštní pozornost musí být věnována přítomnosti dětí a hendikepovaných lidí.

Montážní návod

Instalace, elektrické připojení a první uvedení do provozu smí provádět pracovník s odpovídající kvalifikací (dle vyhl. 50/78 Sb.). Panely jsou určeny k montáži na stěnu a strop. Jiný způsob montáže musí být konzultován s výrobcem.

Montáž na strop

• Přiložte montážní rám na místo, kde má být panel umístěn, vyznačte tužkou otvory dle otvorů na rámu.
• Vyvrtejte otvory, vsuňte hmoždinky a přišroubujte vruty montážní rám.
• Panel zavěste vždy za všechny úchyty!

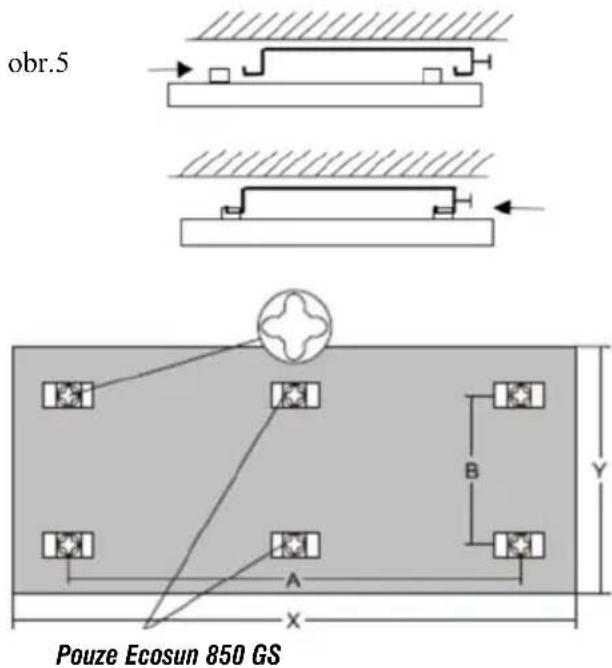

• Panel zasuňte do montážního rámu a zajistěte přiloženým šroubem (obr. 5)!

Montáž na stěnu

• Označte místa otvorů dle tabulky (obr. 6), vyvrtejte otvory, vsuňte hmoždinky a zašroubujte šroub, tak aby nebyl úplně zašroubován, vyčníval asi 5mm.
• Panel zavěste vždy za všechny úchyty!
• Panel nasuňte na šrouby.

Odstupy

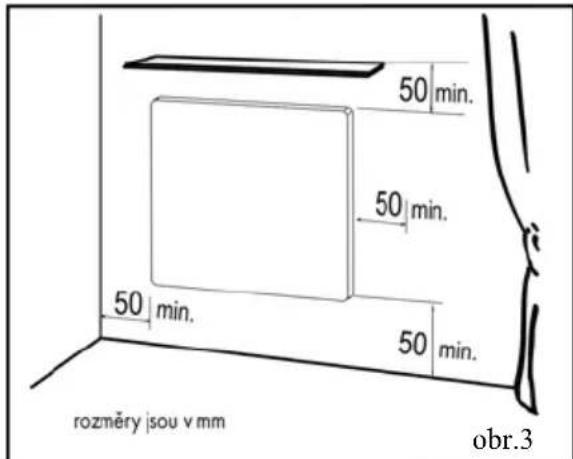

Odstup spodní hrany spotřebiče od podlahy nesmí být menší než 50 mm, doporučeno 150 mm. Odstup na stranu, např. k nábytku, musí být minimálně 50 mm a směrem nahoru minimálně 50 mm (viz. obr. 3). Před panelem musí být volný prostor min 50 cm.

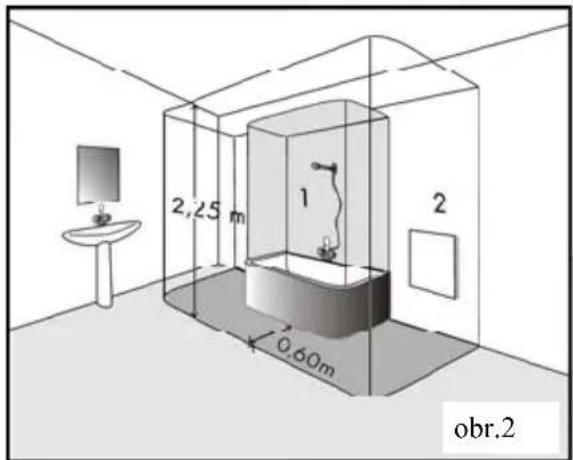

V koupelnách musí být panel instalován ve shodě s ČSN 33 2000-7-701 a smí být umístěn v souladu s obr. 2.

Panel je zařízení třídy II, krytí IP 44. Panel nesmí být umístěn přímo pod zásuvkou elektrického proudu.

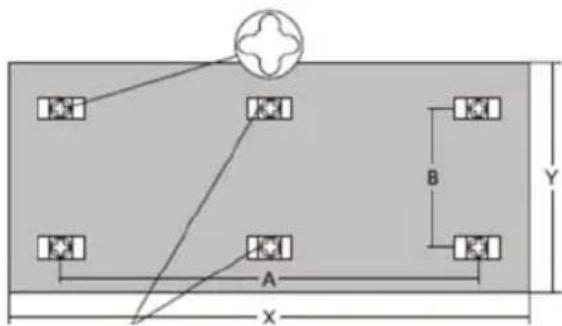

W	A (mm)	B (mm)
300	340	360
600	660	360
850	383/766	360

obr.6

Montážní rám

Pouze Ecosun 850 GS

W	A (mm)	B (mm)
300	340	280
600	660	280
850	383/766	280

Elektrická instalace

Panel je vybaven dvoužilovým kabelem na 1/N 230 V / 50 Hz s vidlicí pro zapojení do zásuvky.

Ustřižení vidlice a zkrácení přívodního vodiče není důvodem ke ztrátě záruky.

Barevné značení vodičů:

Fáze - hnědý,

Střední(pracovní) vodič - modrý.

Napájecí kabel je připojený do krabice na stěně, viz. obr. 4.

Panel nesmí být umístěn těsně pod elektrickou zásuvkou

Napájecí přívod musí být opatřen zařízením pro odpojení od sítě, u něhož se vzdálenost rozpojených kontaktů rovná nejméně 3,5 mm u všech pólů.

Napájecí přívod není možno vyměnit. Jestliže se přívod poškodí, měl by být spotřebič vyřazen.

Ovládání panelu

Doporučujeme zajistit ovládání panelu externím prostorovým termostatem s vypínačem.

Prostorový termostat udržuje nastavenou teplotu vzduchu v místnosti.

Panel je dále vybaven omezovacím termostatem, který zajišťuje jeho bezpečnou funkci.

Demontáž panelu

Před demontáží odpojíme pomocí dvoupólového vypínače panel od sítě. Panel nadzvedněte svisle nahoru a do strany tak, aby se uvolnil ze šroubů. Dále je nutné odpojit napájecí kabel z krabice na zdi.

Technické údaje

TYP	Rozměry (mm) (DxŠxH)	Hmotnost (kg)	Výkon (W)	Proud (A)	Napětí (V) AC	Třída ochrany	Krytí
GS 300 585	x585x55 11 300	1,3			230 V II	IP 44
GS 600 118	x585x55 18 60	0 2,6
GS 850 118	x785x55 22,5	850 3,7

Panel je možné montovat na podklady třídy hořlavosti A, B, C1, C2.

Pokyny pro čištění panelu

Plochu skla čistěte vždy celoplošně, nikdy ne bodově. Čištění je nutné provádět za vlhka! Doporučené jsou čistící přípravky na sklo obsahující alkoholy:

Clin - čistič oken (s alkoholem) ve spreji od firmy "Henkel"

Vitro - průmyslový čistič oken a zrcadel (2-butoxyethanol) od firmy "Amstutz produkte AG"

Po nanesení čistícího prostředku používáme měkký, čistý, netřepící se bavlněný hadřík. Při vlastním čištění nevyvíjet žádný velký tlak, kterým by mohlo dojít k odření nebo k vytvoření map na povrchu skla. Sklo utírat tímto způsobem tak dlouho, dokud se čistící prostředek rovnoměr-ně neosuší. Čím rovnoměrnější je vlhký povrch, tím menší je nebezpečí vzniku map. Nikdy nevytírat dosucha velkým tlakem! Jestliže se přesto na skle vyskytnou mapy, postup prosím opakujte.

Veškeré výrobky obsahující kyselinu fluorovodíkovou nebo deriváty fluoru jsou zakázány, protože mohou zničit povlak a povrch skla.

Vysoce kyselé a zásadité výrobky jsou zakázány, stejně jako abrazivní výrobky.

Skleněný panel musí být chráněn před agresivními látkami typu vápna, sody, cementu apod., nesmí přijít do styku se všemi druhy barev a laků.

Záruční podmínky

Dodavatel poskytuje na výrobky záruku 24 měsíců od data prodeje. Záruka se nevztahuje na vady způsobené dopravou, nedbalou manipulací a neodbornou montáží. Záruka se rovněž nevztahuje na neodborný zásah do panelu a na běžné opotřebení výrobku.

Aktuální a úplné záruční podmínky naleznete na: www.fenixgroup.eu

Potvrzení o prodeji:

Datum prodeje: Výrobní číslo:

Prodejce:

Caution

1

1 skleněný panel
2 stčna
3 hmoždinky s vraty
4 zásuvka

рис.4
рис.6
