DLV 99670 TOS - Kuchyňský odsavač par TEKA - Bezplatný návod k obsluze

Typ produktu	Odsavač par
Značka	Teka
Model	DLV 99670 TOS
Šířka	90 cm
Hloubka	50 cm
Výška (min-max)	60–110 cm
Hmotnost netto	cca 18 kg
Napájení	220–240 V / 50 Hz
Maximální výkon motoru	250 W
Osvětlení	2 x LED (3 W každá)
Hladina hluku (normální režim)	55 dB(A)
Hladina hluku (intenzivní režim)	65 dB(A)
Výkon odsávání (max)	750 m³/h
Energetická třída	A+
Typ filtru	Hliníkový filtr (kovový)
Počet rychlostí	3 + intenzivní
Ovládání	Dotyková tlačítka
Doplňková funkce	Funkce zpožděného vypnutí
Materiál krytu	Nerezová ocel a sklo
Typ montáže	Podskříňový / vestavěný
Průměr vývodu	150 mm
Třída filtrace tuku	Třída B
Shoda s normami	CE, RoHS
Čištění filtrů	Mýt v myčce nádobí nebo ručně
Záruka	2 roky

Často kladené otázky - DLV 99670 TOS TEKA

Jak správně nainstalovat odsavač par DLV 99670 TOS?

Odsavač par musí být instalován nad varnou deskou ve výšce 65–75 cm (pro elektrické sporáky) nebo 75–85 cm (pro plynové). Použijte přiloženou šablonu k vyvrtání otvorů a poté připevněte odsavač ke zdi pomocí hmoždinek. Připojte ke komínovému potrubí nebo vyveďte ven.

Jak často čistit tukové filtry?

Hliníkové filtry by se měly čistit každé 2–3 měsíce, v závislosti na intenzitě používání. Lze je mýt v myčce nádobí při teplotě do 65°C nebo ručně v teplé vodě s přídavkem mycího prostředku.

Může odsavač pracovat v režimu recirkulace?

Ano, odsavač DLV 99670 TOS může pracovat v režimu recirkulace, ale vyžaduje instalaci uhlíkového filtru (k zakoupení samostatně). Uhlíkový filtr je třeba měnit každých 6–12 měsíců.

Jak vyčistit povrch odsavače z nerezové oceli?

Používejte měkký hadřík z mikrovlákna a teplou vodu s přídavkem jemného detergentu. Vyhněte se abrazivním prostředkům, drátěnkám a bělidlům. Lze použít speciální přípravky na nerezovou ocel.

Co znamená blikající kontrolka na panelu?

Blikající kontrolka může signalizovat nutnost výměny uhlíkového filtru nebo přeplnění nádoby na tuk (pokud je k dispozici). Zkontrolujte návod k obsluze pro identifikaci konkrétního kódu.

Jak vyměnit LED osvětlení v odsavači?

LED osvětlení je integrované a vyžaduje servisní zásah. V případě poruchy kontaktujte autorizovaný servis Teka.

Proč odsavač hlučí více než obvykle?

Nadměrný hluk může být způsoben znečištěným filtrem, uvolněním montážních prvků nebo zablokováním vývodu. Vyčistěte filtry a zkontrolujte, zda je odsavač stabilně upevněn.

Mohu používat odsavač bez filtru?

Ne, odsavač nemůže pracovat bez tukového filtru. Hrozí poškození motoru a zvýšené riziko požáru.

Jak zapnout funkci zpožděného vypnutí?

Po vypnutí ventilace stiskněte tlačítko zpoždění (symbol hodin). Odsavač bude pracovat ještě 10 minut a poté se sám vypne.

Kde najít sériové číslo zařízení?

Sériové číslo je na typovém štítku uvnitř odsavače (po sejmutí filtru). Je také uvedeno na obalu.

NÁVOD K OBSLUZE DLV 99670 TOS TEKA

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím.

SLOVENSKÝ

Bezpečnostní informace

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nezodpovídá za škody a zranění způsobená nesprávnou instalací či chybným používáním. Návod k použití vždy uchovávejte spolu se spotřebičem pro jeho budoucí použití.

Bezpečnost dětí a zranitelných osob

- Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí pouze, pokud tak činí pod dozorem osoby, která je zodpovědná za jejich bezpečnost.

- Nenechte děti hrát si se spotřebičem.

- Čištění a uživatelskou údržbu spotřebiče by neměly provádět děti bez dozoru.

Všeobecná bezpečnost

- Pokud je digestoř používán současně se spotřebičem spalujícím plyn nebo jiná paliva, musí být zajištěno dostatečné větrání místnosti. (nevztahuje se na zařízení, která pouze nasává vzduch zpět do místnosti).

- Nikdy nepracujte pod odsavačem s otevřeným ohněm (např. flambování).

- UPOZORNĚNÍ: Přístupné části se mohou zahřát, pokud je používán s kuchyňským vybavením.

Instalace

- Elektrická instalace musí být provedena tak, aby spotřebič bylo možné odpojit od sítě všemi póly s min. vzdáleností kontaktů 3 mm. Jako vhodné odpojovací zařízení se doporučuje např. pojistkový spínač LS, spínač FI a stykač.

• Pokud se elektrické připojení provádí prostřednictvím zástrčky a zůstává po instalaci přístupné, není nutné zajistit uvedené oddělovací zařízení.
• Odsávané páry nesmí být vypouštěny do komína, který je používán pro odsávání splodin a kouře ze zařízení spalujících plyn nebo jiná paliva (nevztahuje se na zařízení, která pouze nasává vzduch zpět do místnosti).
• Spodní část kuchyňského odsavače musí být upevněna nejméně 50 cm nad deskou elektrického vařiče a 65 cm nad deskou plynového nebo kombinovaného vařiče. (Pokud je uvedena větší vzdálenost plynových hořáků, je třeba ji dodržet).
• Prosíme Vás, abyste se seznámili s příslušnými vyhláškami a předpisy, které se týkají elektrické instalace a plynového vedení.
• Pokud je digestoř v provozu současně s jinými neelektrickými spotřebiči nebo zařízeními, odsávání vzduchu (podtlakové) nesmí být vyšší než 4Pa ( 4 × 10^-5 bar).
• Ověřte si, že údaje o napětí a proudu v elektrické síti odpovídají údajům, uvedeným na štítku uvnitř spotřebiče.
• Pro dosažení optimálního výkonu nesmí být vnější vývod delší než ČTYŘI METRY a nesmí mít více než dva úhly 90o.
• Pokud není možné odvádět výpary ven, lze vybavit kuchyňské odsavače aktivními uhlíkovými filtry, pomocí kterých jsou výpary recyklovány a čistý vzduch se vrací zpět do místnosti.
• Poznámka: Další informace o instalaci naleznete na konci tohoto návodu.

Čištění

- Existuje riziko požáru, pokud nedochází k pravidelnému čištění v souladu s pokyny.

- Při nadměrném hromadění tuků v prostoru odsavače a na kovových filtrech hrozí nebezpečí stékání tuků a jejich vznícení.

- Filtr je nutné čistit alespoň jednou za měsíc, v závislosti na frekvenci používání digestoře. Je třeba si uvědomit, že tuk se v odsavači usazuje při každém vaření, bez ohledu na to, zda je odsavač zapnutý, či nikoli.

- Při čištění vnitřku odsavače postupujte zvláště obezřetně a používejte gumové rukavice.

Opravy

- Jestliže je poškozený přívodní kabel, smí ho vyměnit pouze výrobce, servisní technik nebo osoba s podobnou příslušnou kvalifikací, jinak by mohlo dojít k úrazu.

- Nezapínejte výrobek v případě, že napájecí kabel je jakkoliv poškozený nebo pokud existují známky poškození kolem ovládacího panelu.

- V případě, že LED modul je vadný, musí být vyměněn výrobcem, jeho servisním zástupcem nebo obdobně kvalifikovaným pracovníkem, aby se předešlo možnému nebezpečí.

- Pokud odsavač přestane fungovat nebo nefunguje správně, odpojte ho od elektrické sítě a obrat'te se na technický servis.

- V případě poruchy kontaktujte nejbližší autorizovaný servis, který používá výhradně originální náhradní díly. Jakékoliv opravy nebo úpravy, provedené nekvalifikovanými osobami mohou vést poškození spotřebiče a mohou ohrozit Vaši bezpečnost.

Návod na použití

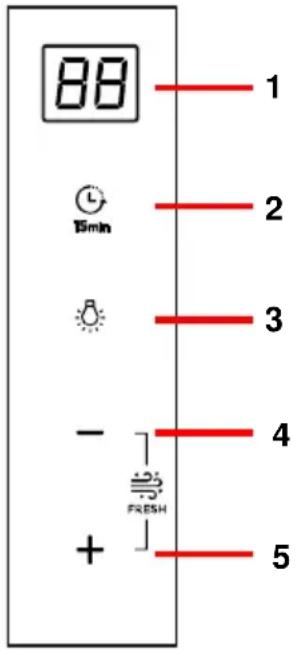

Stisknutím tlačítka dle obr. 1 můžete ovládat funkce odsavače.

Odsavač páry zapněte několik minut před začátkem vaření, aby bylo ještě před vznikem výparů zajištěno plynulé proudění vzduchu.

Po skončení vaření nechte odsavač zapnutý ještě několik minut (asi 3-5 min) kvůli dokonalému odvedení mastnot ze vzduchového vývodu. Tím zabráníte návratu mastnoty, kouře a pachů.

1- Displej
2- Časovač
3- Světlo
4- Snížení výkonu funkce
5- Zvýšení výkonu funkce

Čištění a údržba

Než začnete s čištěním nebo údržbou, zkontrolujte, zda je spotřebič vypojen ze zásuvky.

Během čištění a údržby dbejte na dodržování bezpečnostních pokynů.

Existuje riziko požáru, pokud čištění není provedeno v souladu s pokyny.

Program načasování doby odsávání

1) Zapnite digestor s „-“ a „+“ a vyberte požadovanú rýchlost’ odsávanie.
2) Stlačte časovač.
3) To umožní kapuci pracovat 15 minut a poté se vypne.
4) Zvyšný naprogramovaný čas je zobrazované na displeji.

• Když se rozsvítí kontrolka “nasycení filtrů”, je třeba vyčistit tukové filtry
• Po vyčištění filtrů stiskněte současně klávesy „Časovač“ a „Světlo“ a podržte je po dobu nejméně 3 sekund, dokud nezhasne znamení.

„Fresh“ funkce

• Osvěžovací funkce spočívá v zapnutí motoru na rychlost 1 po dobu deseti minut každou hodinu. Tato funkce zůstane aktivní po dobu 24 hodin nebo dokud nebude manuálně vypnuta.
• Pro aktivaci/deaktivaci této funkce stiskněte současně klávesy „-“ a „+“.

Čištění filtru

Abyste mohli vytáhnout filtry, je třeba uvolnit příchytné body. K vyčištění filtru můžete využít myčku na nádobí (viz poznámky) nebo můžete filtr nechat odmočit v horké vodě, což usnadní následné odstranění tuku. Můžete

použít také různé speciální spreje (chránící nekovové části). Po vyčištění nechte filtr oschnout.

Vyjměte sběrač tuků, jak je znázorněno na obrázku 4 na konci tohoto návodu. Vyčistěte jej stejným způsobem jako filtry.

Poznámky: Čištění v myčce při použití agresivních mycích prostředků může způsobit ztmavnutí kovových částí, nemá to však žádný vliv na účinnost filtru při zachycování plynů.

Pamatujte: Filtr je nutné čistit alespoň jednou za měsíc, v závislosti na frekvenci používání digestoře. Je třeba si uvědomit, že tuk se v odsavači usazuje při každém vaření, bez ohledu na to, zda je odsavač zapnutý, či nikoli.

Čištění korpusu odsavače

Doporučujeme použít teplou vodu (40°C) se saponátem. Při mytí věnujte zvláštní pozornost mřížkám. Nakonec spotřebič osušte hadříkem, který nepouští vlákna.

Pamatujte:

- Nikdy nepoužívejte kovové drátnky nebo abrazivní prostedky, kterými byste mohli poškodit povrch.

- Nepoužívejte škrabky a jiné kovové nástroje.

Aktivní uhlíkový filtr

Při instalaci filtru s aktivním uhlím postupujte podle pokynů dodaných s filtrem.

Technické údaje

Elektrické údaje:

Odkazujeme na štítek s technickými údaji

Tento spotřebič byl navržen, zkoušen a vyroben podle norem:

- Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564/IEC 62301.
• EMC: EN 55014-1 / CISPR 14-1; EN 55014-2 / CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Váš příspěvek k ochraně životního prostředí

Úspora energie

Tento spotřebič je energeticky účinný, existuje ale několik tipů, jak ušetřit ještě více energie:

• Během vaření se ujistěte, že je k dispozici dostatečný přívod vzduchu, který umožní, aby odsávací digestoř pracovala účinně a s nízkou úrovní provozního hluku.
• Upravte rychlost ventilátoru na množství páry vytvářené během vaření. Intenzivní režim používejte pouze v případě potřeby. Čím nižší je rychlost ventilátoru, tím méně energie se spotřebuje.
• Pokud se při vaření vytváří velké množství páry, zvolte včas vyšší rychlost ventilátoru. Pokud se pára z vaření již rozšířila po kuchyni, bude muset odsávací digestoř pracovat déle, což znamená vyšší spotřebu energie.
• Pokud již nepotřebujete odsávací digestoř, vypněte ji.
• Pokud již nepotřebujete osvětlení, vypněte jej.
• V rámci zvýšení účinnosti ventilačního systému a zabránění nebezpečí požáru čistěte filtr v pravidelných intervalech a v případě potřeby jej vyměňte.
• Aby se při vaření snížilo množství páry a kondenzace, používejte pokličky.

Lividace obalu

Obal je označen logem „Zeleného bodu“. Pro likvidaci vnech obalových materiálů, jako je karton, pěnový polystyren a

ochranné fólie, pouňijte přísluňné sběrné nádoby. Tím se zajistí jejich recyklace.

Demontáž zařízení:

1. Odpojte síťové napájení.
2. Sejměte kryt vzduchovodu nad digestoří (obr. 5.1 a 5.2).
3. Odpojte vzduchovod.
4. Podepřete zařízení a odšroubujte šrouby, které jej drží na zdi.
5. Při likvidaci odpadu postupujte podle příslušných pokynů o ochraně životního prostředí.

Likvidace vyřazených zařízení

Evropská norma 2012/19/EU o elektrických a elektronických vyřazených zařízeních (WEEE - Odpad tvořený elektrickými a elektronickými zařízeními) zakazuje likvidaci elektrických spotřebičů v rámci běnného domovního odpadu.

Vyřazená zařízení musí být proto sesbírána odděleně od ostatního odpadu, aby se optimalizoval procentuální podíl opětovného pouņití a recyklace materiálů, které tvoří tyto zařízení, a aby se zabránilo moņnému ublíņení na zdraví osob a ŋkodám na ŋivotním prostředí.

Symbol přeňkrtnutého koñe musí být aplikován na vnechny výrobky kvůli zdůraznění povinnosti jejich oddělené likvidace.

Univatel se musí spojit s kompetentními místními orgány nebo s nańimi prodejními misty, kde získá informace o nejbliŋním místu sběru starých elektrospotřebičů.

Před provedením likvidace zajistěte bezpećnost zařízení oddělením napájecího kabelu, jeho odstřihnutím a přísluńnou nálenitou likvidací.

Bezpečnostné pokyny

Všeobecná bezpečnost'

2) Stlačte časovač.
3) To umožní, aby odsávač pracoval 15 minút a potom sa vypol.
4) Zvyšný naprogramovaný čas je zobrazované na displeji.

Obal obsahuje značku Zelený bod.

Likvidácia starého spotrebiča

Pred likvidáciou vášho spotrebiča ho učiňte nepoužitel'ným odpojením a odrezaním siet'ovej šnúry.
