Typ produktu	Průtokový elektrický ohřívač vody (bodový odběr)
Model	IWH150
Značka	N'oveen
Napájení	220-240 V / 50 Hz
Příkon	3000-3600 W
Průtok	2-2.5 L/min
Pracovní tlak	0.04-0.6 MPa
Rozměry produktu (Š x V x H)	25 x 14.5 x 6 cm
Rozměry balení	26 x 31.5 x 12 cm
Čistá hmotnost / Hrubá hmotnost	0.75 kg / 1.15 kg
Instalace	Nástěnná nebo na desku; vyžaduje se horizontální orientace
Displej teploty	Digitální LED displej zobrazující stav ohřevu a teplotu
Topné těleso	Okamžitý ohřev, ponořeno do proudící vody
Adaptér pro sprchovou hlavici	Taháním přesměrujte vodu na ruční sprchu (kompatibilní s modelem IWH850)
Bezpečnostní prvky	Vyžadováno uzemnění; ochrana proti přehřátí; nepoužívejte v mrazivých podmínkách
Čištění	Provzdušňovač a topná trubka jsou čistitelné; před čištěním odpojte napájení
Limit teploty vody	Teplota na výstupu by měla být pod 60 °C
Použití	Pouze pro vnitřní použití; pro kuchyňský dřez nebo umyvadlo
Certifikace	Splňuje normy CE (implikováno)
Záruka	Podrobnosti o záruce viz návod

Často kladené otázky - IWH150 N'oveen

Jaký je správný rozsah tlaku vody pro N'oveen IWH150?

Zařízení vyžaduje pracovní tlak vody mezi 0,04 MPa a 0,6 MPa. Pokud je tlak příliš nízký, ohřívač se nemusí aktivovat; pokud je příliš vysoký, použijte redukční ventil.

Proč se mi voda neohřívá?

Zkontrolujte, zda je zařízení připojeno k napájené, uzemněné zásuvce a že tlak vody je alespoň 0,04 MPa. Ujistěte se, že páčka je otočena do zóny teplé vody (displej by se měl rozsvítit). Pokud stále nehřeje, zkontrolujte pojistku nebo kontaktujte elektrikáře.

Jak nainstaluji IWH150?

Jednotku lze namontovat na zeď nebo umístit na desku. Musí být instalována horizontálně. Připojte přívod vody k vstupní matici, utáhněte všechny spoje, poté pusťte vodu a zkontrolujte případné netěsnosti. Nakonec připojte napájecí kabel k uzemněné zásuvce. Podrobná schémata naleznete v návodu.

Co mám dělat, když se displej teploty nerozsvítí?

Zajistěte dostatečný tlak vody (>0,04 MPa) a přesuňte páčku do zóny teplé vody. Pokud se displej stále nerozsvítí, může dojít k poruše obvodu. Zkontrolujte napájení a v případě potřeby kontaktujte kvalifikovaného servisního technika.

Mohu používat IWH150 se sprchovou hlavicí?

Model IWH150 neobsahuje adaptér pro sprchovou hlavici. Pouze model IWH850 má vestavěný přepínač na sprchu. V případě potřeby však můžete nainstalovat samostatný přepínací ventil podle místních předpisů.

Jak vyčistím provzdušňovač?

Odšroubujte provzdušňovač z výtoku, opláchněte jej pod vysokotlakou vodou. Pokud je ucpaný, použijte jehlu k odstranění nečistot. Před čištěním jakékoli části ohřívače vody vždy odpojte napájení.

Jaká bezpečnostní opatření bych měl dodržovat?

Vždy používejte uzemněnou zásuvku; nikdy nepoužívejte prodlužovací kabely. Neprovozujte v mrazivých teplotách. Ujistěte se, že je jednotka instalována horizontálně, aby topné těleso zůstalo ponořeno. Po každém použití otočte páčku na studenou vodu na 5 sekund, abyste předešli popáleninám a prodloužili životnost ohřívače.

Proč je teplota vody příliš nízká?

Teplota může být nízká, pokud je průtok vody příliš vysoký (nad 2,5 l/min) nebo je napětí pod 220 V. Snižte průtok vody mírným otočením páčky směrem ke studené zóně, nebo zkontrolujte své elektrické napájení.

Co zobrazuje digitální displej?

Displej zobrazuje teplotu ohřevu a indikuje, zda těleso aktivně topí. Rozsvítí se, když je páčka v zóně teplé vody, a zhasne ve studené zóně. Skutečná teplota vody se může mírně lišit od zobrazené.

Jak mám udržovat IWH150?

Pravidelně čistěte provzdušňovač a topnou trubku (s vypnutým napájením). Zkontrolujte usazování vodního kamene a pomocí zubního kartáčku jemně vyčistěte topnou trubku. Ujistěte se, že všechny spoje zůstávají utažené. Pokud je napájecí kabel poškozený, nechte jej vyměnit kvalifikovaným odborníkem.

NÁVOD K OBSLUZE IWH150 N'oveen

Ďakujeme za nákup prietokového ohrievača vody N'OVEEN.

Děkujeme za nákup průtokového ohřívače vody N'OVEEN.

Před použitím se důkladně seznamte s návodem k obsluze a zachovejte ho pro budoucnost.

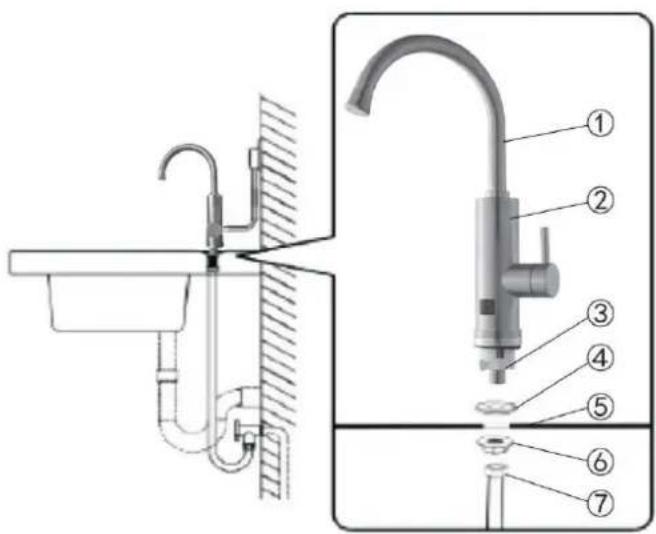

1 Umývadlo
2 Perlátor
3 Plášť
4 Rúčka nastavenia vody
5 Napájací kábel
6 Spojovacia matica
7 Kovová elastická hadica

Model IWH850:

2. Používanie vody so sprchovým slúchadlom

Ked' chcete používat' slúchadlo, v sprchovej batérii potiahnite adaptér (obr. 3), voda z batérie sa presmeruje do slúchadla. Ked' chcete vodu zastavit', stlačte adaptér.

3. Displej teploty

Pamatuj si! Zařízení musí být namontováno svisle a vodorovně ** (v závislosti na modelu)

* Během teplot pod bodem mrazu v místnosti, zejména na sezónních místech, jako jsou letní domy, zahrádkářské provozy, odpojte zařízení od napájení. Zařízení nemůže pracovat při mrazu.

** Vzhledem k rychlému ohřevu ohřívače na teplotu nad 500 ° C je velmi důležité instalovat zařízení podle pokynů (svisle a vodorovně - v závislosti na modelu), aby byl ohřívač zcela ponořen do tekoucí voda.

• Výrobek je vhodný k použití pouze uvnitř místnosti.
- Při prvním použití nejdříve napustte vodu, a následně připojte elektrické napájení.
- Teplota výstupní vody musí být nižší než 60 stupňů Celsia.
- Výtok vody z koncové trubice nemůže být připojený k žádné jiné koncovce jiného kohoutku nebo škrticí klapky!
- Perlátor musí být pravidelně čištěný, elektrické napájení během čistění musí být odpojené a zachovaná příslušná opatrnost.
- Pro vyhnutí se nebezpečí, není možné elektrickou baterii mýt pod tekoucí vodou, používejte pouze lehce navlhčený hadřík.
- Zařízení musí být vždy odpojeno od elektrické sítě v místnostech, kde je nebezpečí zamrznutí vody v instalaci.
- Přesvědčte se, že ohřívač je připojený k zásuvce s uzemněním, v opačném případě spotřebič nepoužívejte. Nepoužívejte prodlužovací kabely k připojení baterie.
- Ohřívač vyžaduje tlak vody 0,04MPa-0,6MPa.
- Nastavte ovládací kolečko do zóny studené vody na 5 sekund po každém použití, pro vyhnutí se opaření rukou při následném použití, může to rovněž účinně ovlivnit prodloužení trvanlivosti výhřevného elementu.

• Jestliže je napájecí kabel poškozený, vyměňte poškozený vodič kvalifikovaným personálem nebo v specializovaném servisu.
• Během používání elektrického ohřívače nepoužívejte jiné elektrické spotřebiče velkého výkonu (např. klimatizace, indukční vařič, elektrický čajník apod.) připojené v tom samém elektrickém obvodu. Zásuvka nemůže být připojená k žádnému jinému silně zatíženému přípoji.
• Tento spotřebič není určený k používání osobami (v tom dětmi) s omezenými fyzickými, smyslovými nebo mentálními schopnostmi, ledaže jim byl poskytnut dozor nebo návod týkající se používání spotřebiče osobou odpovídající za jejich bezpečnost.
• Děti musí být pod dohledem, aby se zajistilo, že si nebudou hrát se spotřebičem.

Příprava k montáži

Protože výkon baterie je velký, zkontrolujte pojistku. Maximální zatížení pojistky musí splňovat požadavky na jmenovitý proud baterie.

Přesvědčte se, že v elektrické zásuvce se nachází zemnicí vodič.

Před použitím zkontrolujte, zda skutečné napětí odpovídá napětí označenému na baterii.

Jestliže máte pochybnosti ohledně tohoto parametru, zkontaktujte se s osobou mající elektrické oprávnění, za účelem verifikace elektrické instalace.

Metody instalace

1. Způsob nástěnné montáže je uvedený na výkresu 1:

1

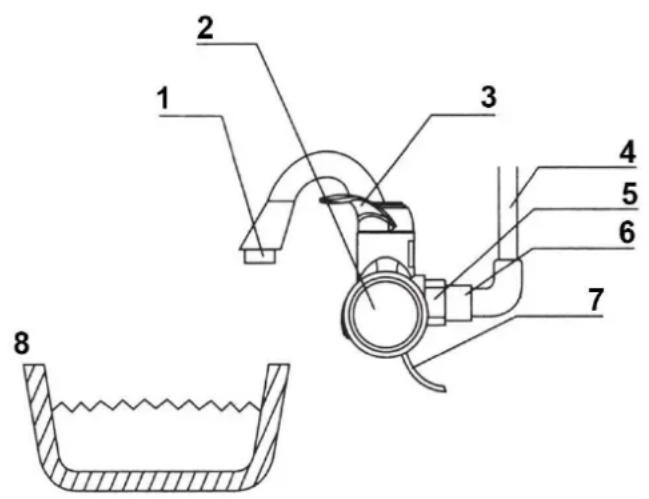

1. Perlátor
2. Plášť
3. Úchyt regulace vody
4. Přívod vody
5. Spojovací matice
6. Spojovací šrouby
7. Napájecí kabel

8. Umyvadlo

9. Způsob podlahové montáže

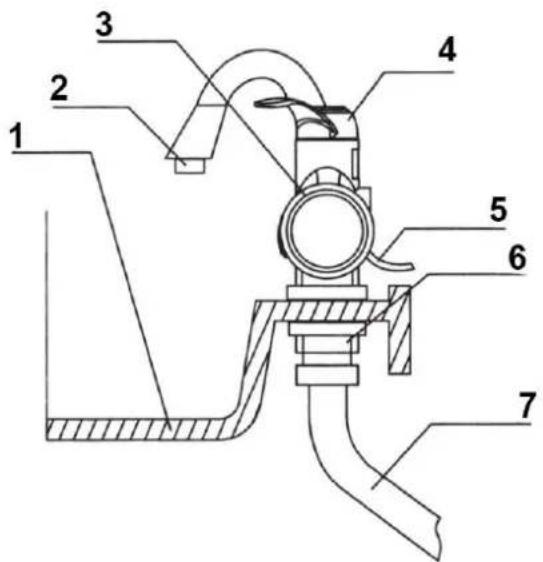

1. Umyvadlo
2. Perlátor
3. Plášť
4. Úchyt regulace vody
5. Napájecí kabel
6. Spojovací matice
7. Kovová, elastická hadice

1 Koncová trubice
2 Hlavní těleso
3 Dolní zátka přítoku
4 Gumový kroužek
5 Umyvadlo
6 Zajišťovací matice
7 Přítok vody

1. Způsob montáže vanové baterie se sluchátkem - výkres 3:

3

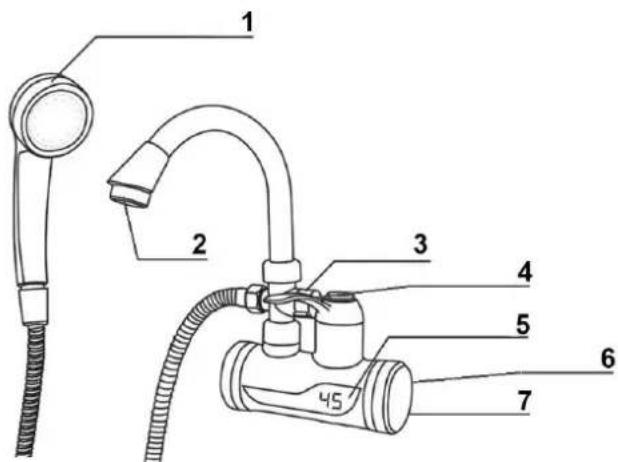

1. Sprchová hlavice
2. Perlátor
3. Adaptér
4. Ovládací páka teploty
5. Displej LED
6. Napájecí kabel
7. Přítok vody

Montáž baterie krok za krokem:

1. Zkontrolujte, zda je ve vodovodní instalaci pojistný ventil, který se musí nacházet před baterií, jestliže nemáte jistotu, zkontaktujte servis nebo osobu s odpovídajícími oprávněními.
2. Jestliže baterie vyžaduje pripevnění (výkr. 2 i 3) zamontujte ji v souladu s výkresem.

Přesvědčte se, že je nehybně připevněná.

1. Zkontrolujte, zda jsou všechny spoje došroubované.
2. Otočte úchyt ovládání a vypustte vodu, zkontrolujte elementy z hlediska průsaků. Jestliže nejsou průsaky, přejděte do dalšího kroku - instalaci obvodu.
3. Připojte ohřívač k napájení, připevněte kabel ke stěně pomocí svorek na kabely (nepoškodťe napájecí linii).
4. Otočte úchyt ovládání na zónu horké vody, digitální displej ukáže teplotu – začíná se ohřev vody. Otočte úchyt ovládání do zóny studené vody, displej zhasne – voda není ohřívaná.
5. Jestliže máte jakékoliv pochybnosti, zkontaktujte servis.

POZOR!

Aby byla zajištěna správná hladina vody v komoře s ohřívačem, musí být zařízení instalováno vodorovně.

TECHNICKÉ ÚDAJE

MODEL	IWH150	IWH160	IWH350	IWH360	IWH370	IWH850	IWH460	IWH560
NAPĚTÍ	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 W / 50 Hz
PŘÍKON	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W
PRŮTOK	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min
PRACOVNÍ TLAK	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa
ROZMĚRY VÝROBKU	25 x 14,5 x 6 cm	14,5 x 14,5 x 26,5 cm	16,7 x 23 x 19 cm	16,7 x 26 x 19 cm	16,7 x 30 x 19 cm	22,5 x 6 x 37 cm	18,5 x 6 x 21,5 cm	18,5 x 6 x 21,5 cm
ROZMĚRY BALENÍ	26 x 31,5 x 12 cm	21 x 29,5 x 12 cm	26 x 31,5 x 12 cm	26 x 31,5 x 12 cm	26 x 31,5 x 12 cm	45 x 8,5 x 25 cm	26 x 31,5 x 12 cm	26 x 31,5 x 12 cm
HMOTNOST VÝROBKU	0,75 / 1,15 kg N.W/G.W	0.7 / 1.01 kg N.W/G.W	1,15 / 1,5 kg N.W/G.W	1,2 / 1,6 kg N.W/G.W	1,4 / 1,8 kg N.W/G.W	1,2 / 1.6 kg N.W/G.W	0.83 / 1.19 kg N.W/G.W	1.03 / 1.39 kg N.W/G.W

Způsob používání

1. Úchyt ovládání teploty vody

Jak je uvedené na výkresu, páka má rozsah otáčení 150°, zóna teplé vody to 60°, zóna studené vody to 60°, zóna střední 30° je bez vody.

Baterie funguje na zásadě ohřivání protékající vody, čím větší je průtok vody tím je její teplota nižší. Stačí jemně přesunout páku na zónu horké vody a baterie se zapne, protékající voda bude ohřátá.

2. Aplikace vody sprchovou hlavicí

Pro použití hlavice sprchové baterie odtáhněte adaptér (výkr. 3), voda z baterie bude nasměrovaná na hlavici. Pro zastavení vody vtlačte adaptér.

3. Displej teploty

Displej ukazuje teplotu ohřívání vody, a stav práce baterie – ohřívání / bez ohřívání. Teplota samé vody se může různit od ukazované na displeji. Přesunutí páky do zóny studené vody vypíná displej.

4. Čistění perlátoru

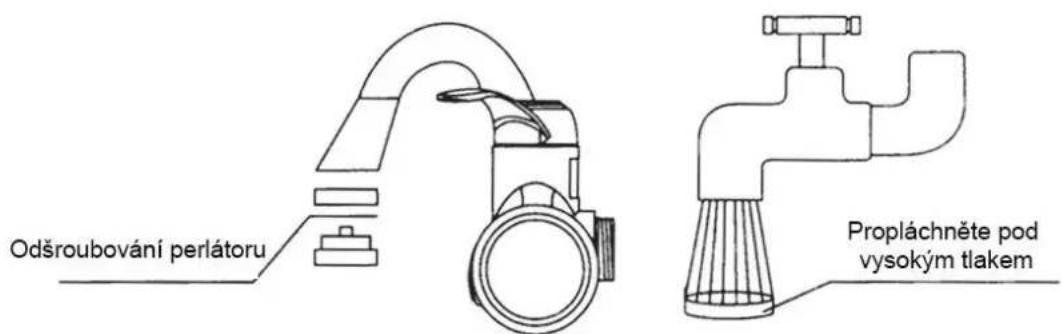

Odšroubujte perlátor, propláchněte vodou pod vysokým tlakem, jestliže není možné vyčistit vnitřek perlátoru, použijte jehlu.

5. Čistění otopné trubky

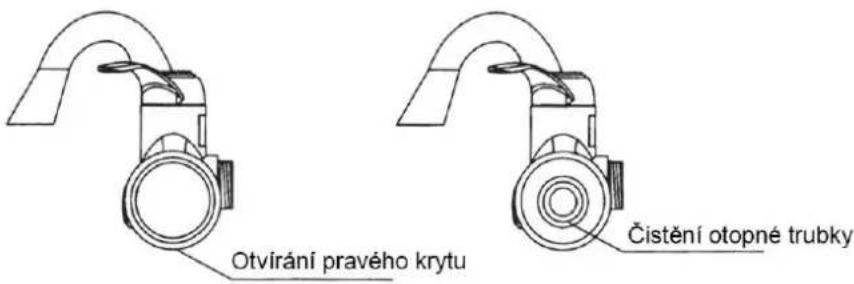

Otevřete víko, opatrně promyjte trubku pomocí např. kartáčku na zuby, a následně ji propláchněte vodou, jak je uvedené na výkresu níže. Pamatujte, aby před čistěním odpojit napájení!

1. Věnujte pozornost správnému horizontálnímu nastavení elektrického ohřívače. Baterie musí být zamontovaná rovnoběžně k desce jak pro deskový, tak i nástěnný model.

Problém	Příčina	Řešení
Voda se neohřívá.	Chybí napájení nebo tlak vody je příliš nízký.	Zkontrolujte napájení, minimální tlak nemůže být menší než 0,04MPa.
Teplota vody příliš nízká.	Tlak vody jest příliš vysoký nebo napětí příliš nízké.	Snižte výtok vody, zkontrolujte napětí.
Vysoká teplota vody, malý tlak vody výtoku.	Blokáda vtoku nebo nízký tlak vody.	Zkontrolujte a odstraňte zašpinění na vtokovém filtru, pokud problém se nadále vyskytuje, znamená to příliš nízký tlak vody.
Displej teploty se nesvítí.	Příliš nízký tlak vody, porucha obvodu nebo porucha kohoutku.	Nastavte správný tlak vody, zkontrolujte obvod, kontaktujte servis.
Během ohřevu se proudová pojistka vypíná.	Přetížený elektrický obvod, ke kterému je připojený ohřívač	Kontaktujte se s elektrikářem
