NÁVOD K OBSLUZE Harmony x2 Mooer
Reset do továrního nastavení 11
Seznam efektü 12
Specifikace....13
ÚVODNÍ UPOZORNĚNÍ
PŘED POKRAČOVÁNÍM SI PROSÍM POZORNĚ PŘEČTĚTE NÍŽE UVEDENÉ INFORMACE
Napájecí zdroj
Příslušný AC adaptér prosím připojte do elektrické zásuvky s příslušným napětím. Ujistěte se, že používáte pouze síťový zdroj, který poskytuje 9V DC, 300 mA. Pokud zařízení nepoužíváte, a nebo v případě elektrické bouře, adaptér odpojte ze sítě.
Zapojení
Před zapojením nebo odpojením jakéhokoliv kabelu se signálem odpojte napájení, aby nedošlo k poškození. Všechny kabely nebo napájecí zdroj odpojte také v případě, že se zařízení chystáte přemístit.
- Přímému slunečnímu světlu a dalším zdrojům tepla
- Vysoké vlhkosti a mokru
- Magnetickým polím
- Silným vibracím a nárazům
- Nadměrně prašnému a špinavému prostředí
Radiofrekvenční rušení
Rozhlasové a televizní přijímače umístěné poblíž zařízení mohou způsobit rušení. Používejte toto zařízení v patřičné vzdálenosti od rozhlasových a televizních přijímačů.
Čištění
Zařízení čistěte pouze jemnou a suchou tkaninou. V případě potřeby hadřík mírně navlhčete. Nepoužívejte abrazivní čisticí prostředky, čisticí alkohol, ředidla, vosk, rozpouštědla, čisticí kapaliny ani utěrky napuštěné chemikáliemi.
Manipulace
- Při zacházení s ovladači a tlačítky nevyvíjejte nadměrnou sílu.
- Nevhazujte do tohoto přístroje papír, kovové části ani jiné předměty.
- Dbejte na to, aby přístroj neupadl a nevystavujte ho nárazům nebo nadměrnému tlaku.
Vlastnosti
- Vysoce kvalitní stereo harmonizér
- Až 12 stupnic s možností přepínat mezi durovým a mollovým režimem
- Každé ladění pracuje s 11 různými harmonizačními režimy
- Samostatné nastavení poměru čistého signálu a signálu efektu
• Pro různé situace jsou k dispozici smíšené/individuální režimy
• Dva nožní přepínače po jednom pro každý kanál harmonizačního efektu

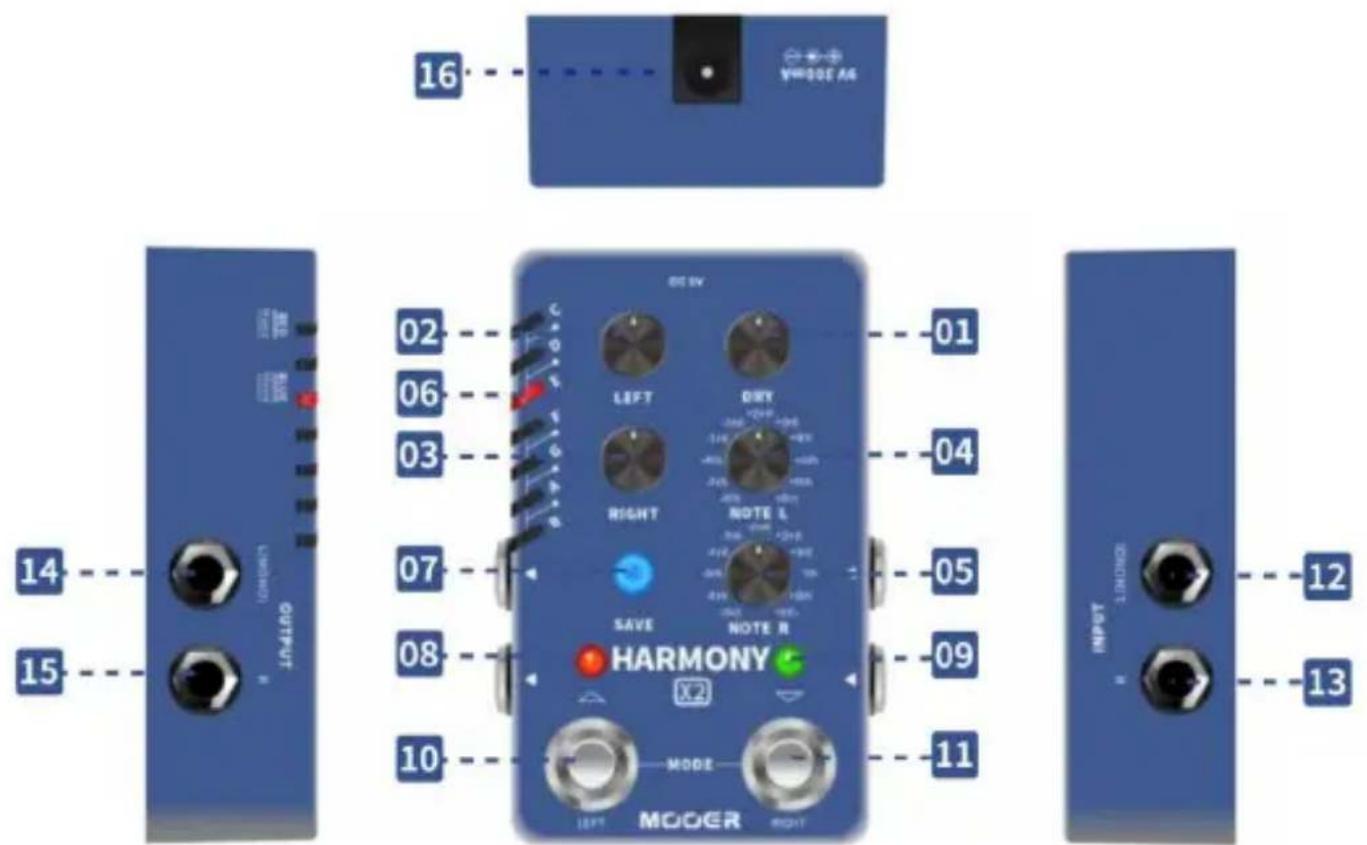

Uspořádání
01 DRY
Nastavuje úroveň hlasitosti čistého signálu.
02 LEFT
Otáčením nastavíte úroveň hlasitosti levého kanálu harmonizačního efektu.
03 RIGHT
Otáčením nastavíte úroveň hlasitosti pravého kanálu harmonizačního efektu.
04 NOTE L
Otáčením nastavíte harmonii levého výstupu.
05 NOTE R
Otáčením nastavíte harmonii pravého výstupu.
06 Výběr stupnice
LED kontrolky indikující právě zvolenou stupnici.
07 SAVE
Stisknutím tohoto tlačítka přepínáte mezi stupnicemi. Stisknutím a přidržením uložíte změny.
08 LED kontrolka LEVÉHO nožního přepínače
Indikuje stav levého kanálu harmonizačního efektu.
09 LED kontrolka PRAVÉHO nožního přepínače
Indikuje stav pravého kanálu harmonizačního efektu.
10 LEVÝ nožní přepínač
Sešlápnutím zapínáte/vypínáte levý kanál harmonizačního efektu.
11 PRAVÝ nožní přepínač
Sešlápnutím zapínáte/vypínáte pravý kanál harmonizačního efektu.
12 INPUT L (Mono)
Vstupní 6,3mm mono (TS) audio jack. Tento konektor použijte prosím pro mono zapojení (je to také levý vstup stereo zapojení).
13 INPUT R
Vstupní 6,3mm mono (TS) audio jack. Jedná se o pravý vstup stereo zapojení.
14 OUTPUT L (Mono)
Výstupní 6,3mm (TS) audio jack. Tento výstupní konektor použijte prosím pro mono zapojení (je to také levý výstup stereo zapojení).
15 OUTPUT R
Výstupní 6,3mm (TS) audio jack. Jedná se o pravý výstup stereo zapojení.
16 Napájecí konektor
Do tohoto konektoru připojte napájecí zdroj. Abyste se vyhnuli nežádoucím ruchům, doporučujeme použít originální zdroj s 9V / 300 mA.
Instrukce
Výběr stupnic / tóniny
Uživatel si může stupnice/tóninu vybrat následujícím způsobem:
- Pro procházení mezi stupnicemi/tóninami stiskněte tlačítko SAVE.
- Současným sešlápnutím LEVÉHO + PRAVÉHO nožního přepínače vstoupíte do režimu pro výběr stupnic/tóniny. Tlačítko SAVE a LED kontrolka nožního přepínače budou blikat pomalu a současně. V tomto režimu sešlápnutím LEVÉHO nožního přepínače procházíte stupnicemi/tóninami směrem nahoru, sešlápnutím PRAVÉHO nožního přepínače procházíte stupnicemi/tóninami směrem dolů. Režim pro výběr stupnic/tónin se vypne automaticky po 3 sekundách nečinnosti.
V režimu pro výběr stupnic/tónin bude aktuálně zvolenou stupnici/tóninu indikovat 7 LED kontrolek na levé straně pedálu. Pokud svítí jen jedna kontrolka, znamená to, že byla zvolena stupnice přirozená. Písmeno C odpovídá stupnici C, D odpovídá stupnici D atd.
Pokud svítí současně dvě kontrolky, je zvolen jiný typ stupnice. V tomto případě C a D odpovídá C/D, svítící D a E odpovídá D/E...
Barva LED pak značí zvolenou tóninu. ČERVENĚ svítí durová, MODŘE molová.
Ve standardním režimu nožních přepínačů stisknutím a přidržením nožního přepínače přepínáte mezi durovými a mollovými stupnicemi.
Harmony X2 má dva různé efektové moduly – levý (LEFT) a pravý (RIGHT).
Příslušný modul pak zapínáte/vypínáte sešlápnutím nožního přepínače LEFT nebo RIGHT.
Nastavení efektu
Pokud je pedál zapnutý, pomocí ovladače DRY nastavujete úroveň hlasitosti čistého signálu. Pokud nastavíte tento ovladač do pozice 5 hodin (maximum), pak bude hlasitost čistého signálu na stejné úrovni jako hlasitost signálu efektu. Po otočení do pozice 7 hodin (minimum) bude čistý signál zcela ztlumen.
Poznámka: Pokud je efekt vypnutý, ovladač DRY signál v bypass režimu nijak neovlivňuje.
Pro nastavení hlasitosti odpovídajícího harmonizačního modulu použijte ovladače LEFT a RIGHT. Jsou-li tyto ovladače nastaveny na pozici 5 hodin (maximum), hlasitost efektu bude stejná jako hlasitost vstupního signálu. Pokud jsou tyto ovladače nastaveny v poloze 7 hodin (minimum), hlasitost efektu je zcela snížena.
Pomocí ovladačů NOTE L a NOTE R ovládáte harmonizační režim LEVÉHO a PRAVÉHO modulu. Otáčením vyberte jeden z 11 režimů harmonie pro moduly L a R.
Ukládání nastavení efektu
Po změně nastavení parametrů začne jako upozornění blikat jedna z LED kontrolek stupnic/tónin. Stisknutím a přidržením tlačítka SAVE stávající změny uložíte. Rychlým stisknutím tlačítka SAVE můžete stupnici/tóninu přepnout. A nebo můžete proces ukládání zrušit tím, že pedál vypnete.
Nastavení výstupního režimu
Harmony X2 pracuje se dvěma výstupními režimy, se smíšeným režimem a samostatným režimem.
Mezi těmito dvěma režimy přepínáte stisknutím a přidržením nožního přepínače SAVE a RIGHT. Stávající režim je indikován barevným podsvícením tlačítka SAVE. Smíšený (mixed) režim je indikován ČERVENĚ, individuální režim je indikován MODŘE.
Ve smíšeném režimu jsou LEVÝ a PRAVÝ modul smíchány a následně odeslány z levého a pravého výstupního konektoru současně.
V individuálním režimu LEVÝ modul vychází z levého výstupního konektoru; PRAVÝ modul z pravého výstupního konektoru.
Reset do továrního nastavení
Pro provedení resetu stiskněte a přidržte tlačítko SAVE a zároveň připojte k pedálu napájecí konektor. Jakmile LED kontrolky začnou pomalu blikat, tlačítko SAVE uvolněte. LED kontrolka začne blikat rychle a následně zhasne, čímž indikuje dokončení resetu do továrního nastavení. Pro zrušení resetu stačí před uvolněním tlačítka SAVE odpojit napájecí kabel.
Seznam efektü
Výstupy: 2x 6,3mm mono audio jack (impedance 510 Ohmů)
Požadavky na napájení: 9V DC, záporná polarita na hrotu, 300 mA (Abyste se vyhnuli nežádoucím ruchům, doporučujeme použít originální adaptér.)
Rozměry: 75 mm (H) x 115 mm (Š) x 33 mm (V)
Hmotnost: 0,334 kg
Příslušenství: Příručka pro rychlé zprovoznění, napájecí 9V DC adaptér
Odmítnutí odpovědnosti: Aktualizace parametrů nebudou oznamovány samostatně.
MOOER
www.mooeraudio.com
2030501912
SHENZHEN MOOER AUDIO CO. LTD
