NÁVOD K OBSLUZE Tender Octaver X2 Mooer
Reset do továrního nastavení 10
Specifikace....11
ÚVODNÍ UPOZORNĚNÍ
PŘED POKRAČOVÁNÍM SI PROSÍM POZORNĚ PŘEČTĚTE NÍŽE UVEDENÉ INFORMACE
Napájecí zdroj
Příslušný AC adaptér prosím připojte do elektrické zásuvky s příslušným napětím. Ujistěte se, že používáte pouze síťový zdroj, který poskytuje 9V DC, 300 mA. Pokud zařízení nepoužíváte, a nebo v případě elektrické bouře, adaptér odpojte ze sítě.
Umístění
Abyste se vyhnuli deformaci, odbarvení či jinému poškození zařízení, nevystavujte ho následujícím podmínkám:
- Přímému slunečnímu světlu a dalším zdrojům tepla
-
Nadměrně prašnému a špinavému prostředí
• Vysoké vlhkosti a mokru -
Magnetickým polím
- Silným vibracím a nárazům
Radiofrekvenční rušení
Rozhlasové a televizní přijímače umístěné poblíž zařízení mohou způsobit rušení. Používejte toto zařízení v patřičné vzdálenosti od rozhlasových a televizních přijímačů.
Čištění
Zařízení čistěte pouze jemnou a suchou tkaninou. V případě potřeby hadřík mírně navlhčete. Nepoužívejte abrazivní čisticí prostředky, čisticí alkohol, ředidla, vosk, rozpouštědla, čisticí kapaliny ani utěrky napuštěné chemikáliemi..
Manipulace
- Při zacházení s ovladači a tlačítky nevyvíjejte nadměrnou sílu.
- Nevhazujte do tohoto přístroje papír, kovové části ani jiné předměty.
- Dbejte na to, aby přístroj neupadl a nevystavujte ho nárazům nebo nadměrnému tlaku.
Vlastnosti
- Pedál s přesným efektem oktáveru
- Rozsah celé 2 oktávy
- Vlastní nastavení zvukového charakteru u efektu oktáveru
- 14 různých pozic pro uložení uživatelských předvoleb
- Dva různé režimy chodu nožních přepínačů pro ovládání efektu oktáveru a procházení presety

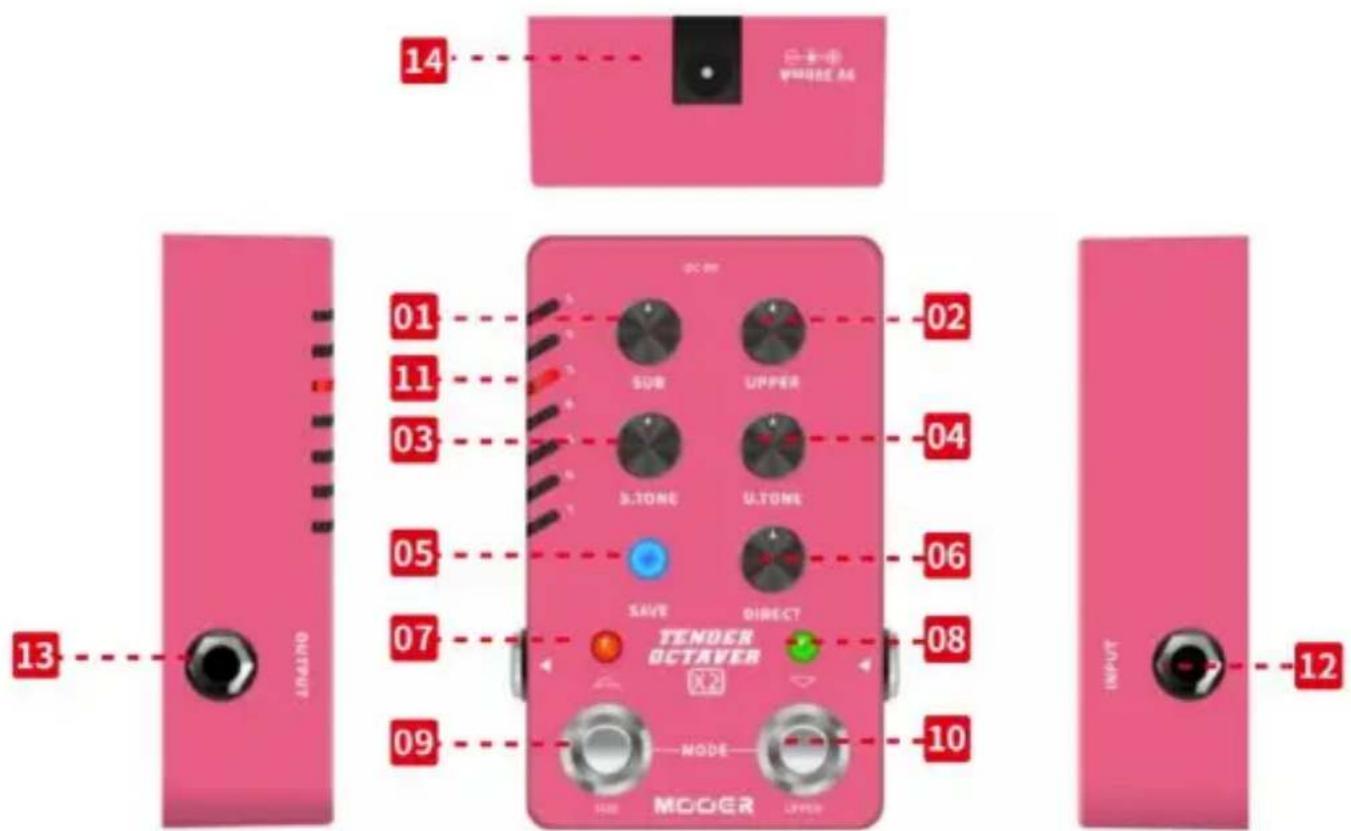

Uspořádání
01 SUB
Otáčením nastavíte úroveň hlasitosti efektu spodní oktávy.
02 UPPER
Otáčením nastavíte úroveň hlasitosti efektu horní oktávy.
03 S.TONE
Otáčením nastavíte zvukové zabarvení efektu spodní oktávy.
04 U.TONE
Otáčením nastavíte zvukové zabarvení efektu horní oktávy.
05 SAVE
Stisknutím procházíte mezi 14 úložnými pozicemi. Stisknutím a přidržením tohoto tlačítka potvrdíte uložení změn.
06 DIRECT
Otáčením nastavíte úroveň hlasitosti čistého signálu.
07 LED kontrolka nožního přepínače SUB
Indikuje stav zapnuto/vypnuto u efektu spodní oktávy. Pokud je tento efekt aktivní, kontrolka svítí; pokud není aktivní, nesvítí.
08 LED kontrolka nožního přepínače UPPER
Indikuje stav zapnuto/vypnuto u efektu horní oktávy. Pokud je tento efekt aktivní, kontrolka svítí; pokud není aktivní, nesvítí.
09 Nožní přepínač SUB
Sešlápnutím zapnete/vypnete efekt spodní oktávy.
10 Nožní přepínač UPPER
Sešlápnutím zapnete/vypnete efekt horní oktávy.
Indikují právě zvolenou pozici. Pedál pracuje se 14 pozicemi, 7 pozic je indikováno ČERVENĚ, 7 je indikováno MODŘE.
12 INPUT
Vstupní 6,3mm mono audio (TS) jack
13 OUTPUT
Výstupní 6,3mm mono audio (TS) jack
14 Napájecí konektor
Do tohoto konektoru připojte napájecí zdroj. Abyste se vyhnuli nežádoucím ruchům, doporučujeme použít originální zdroj s 9V / 300 mA.
Instrukce
Výběr pozic pro uložení
Tender Octaver X2 disponuje 14 úložnými pozicemi – 7 ČERVENÝMI a 7 MODRÝMI. Uživatel mezi nimi může přepínat následujícím způsobem:
- Pro procházení mezi pozicemi stiskněte tlačítko SAVE.
- Současně sešlápněte LEVÝ a PRAVÝ nožní přepínač, tlačítko SAVE a LED nožního přepínač začnou blikat, čímž indikují, že je pedál v režimu výběru presetů. Pomocí levého nožního přepínač procházíte presety směrem nahoru, stisknutím pravého nožního přepínače směrem dolů. Režim výběru presetů se vypne automaticky po 3 sekundách nečinnosti.
Zapínání/vypínání efektových modulů
Tender Octaver X2 pracuje se dvěma efektovými moduly. S modulem SUB (spodní oktáva) a s modulem UPPER (horní oktáva). Příslušný modul aktivujete/deaktivujete sešlápnutím nožního přepínače SUB nebo UPPER.
Editace efektu
Pokud je pedál zapnutý, pomocí ovladače DIRECT nastavujete úroveň hlasitosti čistého signálu. Pokud nastavíte ovladač do pozice 5 hodin (maximum), pak bude hlasitost čistého signálu na stejné úrovni jako hlasitost zefektovaného signálu. Po otočení do pozice 7 hodin (minimum) bude čistý signál zcela ztlumen.
Úroveň hlasitosti efektů spodní a horní oktávy ovládáte otáčením ovladači SUB a UPPER. Jsou-li tyto ovladače na pozici 5 hodin (maximum), úroveň hlasitosti oktávového efektu bude stejná jako úroveň vstupního signálu. Pokud ovladač nastavíte do pozice 7 hodin (minimum), efekt horní/spodní oktávy bude zcela zatlumen.
Pomocí ovladačů S.TONE či U.TONE nastavujete zvukový charakter (zabarvení) spodní či horní oktávy.
Ukládání nastavení efektu
Po změně nastavení parametrů začne jako upozornění blikat jedna z LED kontrolek pozic presetů. Stisknutím a přidržením tlačítka SAVE stávající změny uložíte. Proces ukládání můžete zrušit tím, že pedál vypnete.
Reset do továrního nastavení
Pro provedení resetu stiskněte a přidržte tlačítko SAVE a zároveň připojte k pedálu napájecí konektor. Jakmile LED kontrolky začnou pomalu blikat, tlačítko SAVE uvolněte. LED kontrolka začne blikat rychle a následně zhasne, čímž indikuje dokončení resetu do továrního nastavení. Pro zrušení resetu stačí před uvolněním tlačítka SAVE odpojit napájecí kabel.
Specifikace
Vstup: 1x 6,3mm mono audio jack (impedance 1 MOhm)
Výstup: 1x 6,3mm mono audio jack (impedance 510 Ohmů)
Požadavky na napájení: 9V DC, záporná polarita na hrotu, 300 mA (Abyste se vyhnuli nežádoucím ruchům, doporučujeme použít originální adaptér.)
Rozměry: 75 mm (H) x 115 mm (Š) x 33 mm (V)
Hmotnost: 0,334 kg
Příslušenství: Příručka pro rychlé zprovoznění, napájecí 9V DC adaptér
Odmítnutí odpovědnosti: Aktualizace parametrů nebudou oznamovány samostatně.
MOOER
www.mooeraudio.com
2030501912
SHENZHEN MOOER AUDIO CO. LTD
