BS302 - Fitness vybavení HMS Premium - Bezplatný návod k obsluze

Typ produktu	Nástěnný integrovaný trenažér
Značka	HMS Premium
Model	BS302
Hlavní materiál	Nerezové ocelové sloupky, ocelové zásobníky závaží, nylonová lana
Typ odporu	Zásobníky závaží s kotouči (duální)
Zaměření cvičení	Silový trénink celého těla
Bezpečnostní opatření	Před použitím konzultujte s lékařem, zkontrolujte všechny šrouby, zahřejte se, noste sportovní obuv, držte děti mimo dosah
Záruční doba	24 měsíců od data prodeje (Polsko)
Údržba	Pravidelná kontrola šroubů, seřízení lana, pokud je příliš dlouhé, výměna opotřebovaných lan
Nutná montáž	Ano, s podrobným návodem a rozpěrnými šrouby pro montáž na zeď
Dostupnost náhradních dílů	Ano, seznam dílů je součástí návodu
Ne pro rehabilitaci	Ano, není určeno pro rehabilitaci nebo terapii
Uvedené nářadí v ceně	Klíč 5#, klíč 19*22
Úroveň uživatele	Začátečníci až pokročilí
Země původu	Polsko (dovozce ABISAL)

Často kladené otázky - BS302 HMS Premium

Jak sestavit fitness zařízení BS302?

Postupujte podle návodu: změřte a upevněte rozpěrné šrouby na zeď, připevněte čtyřv jednom kolík, zadní kryt, přední kryt a háčky na tykve. Ujistěte se, že všechny šrouby jsou utaženy.

Jak seřídit lano, pokud je příliš dlouhé?

Odstraňte přední kryt, povolte matici M12 pomocí klíče 19*22, odstraňte kladku, otočte dvojitým sedlem kladky ve směru hodinových ručiček o 1-2 otáčky, znovu nasaďte kladku a utáhněte matici.

Jaká je záruční doba?

Záruka je 24 měsíců od data prodeje, platná s řádně vyplněným záručním listem a potvrzením o nákupu.

Je toto zařízení vhodné k rehabilitaci?

Ne, není určeno k rehabilitaci nebo terapii. Je určeno pro fitness trénink.

Jaká bezpečnostní opatření mám učinit před použitím?

Před zahájením jakéhokoli cvičebního plánu se poraďte s lékařem. Zkontrolujte, zda jsou všechny šrouby utaženy. Zahřejte se protahovacími cviky. Noste sportovní oblečení a obuv. Držte děti mimo dosah.

Mohu si lana vyměnit sám?

Ano, když jsou lana vážně opotřebovaná. Použijte specifikované lano (3,3*2,38*19*6892). Postupujte podle postupu seřízení v návodu.

Jaké nářadí je potřeba k montáži?

Budete potřebovat klíč 5# a klíč 19*22, plus případně další na specifické šrouby. Vše uvedeno v návodu.

Jak často mám provádět údržbu?

Pravidelně kontrolujte utažení všech šroubů a kontrolujte lana, zda nejsou opotřebovaná. Seřiďte délku lana, pokud je příliš dlouhé; vyměňte, pokud je opotřebované.

Jaká je maximální nosnost?

Maximální hmotnost není výslovně uvedena, ale duální zásobníky závaží se skládají z několika kotoučů. Začněte s lehkou váhou a postupně zvyšujte na úroveň, která vám vyhovuje.

Jak čistit zařízení?

Použijte suchý hadřík k otření povrchů. Vyhněte se použití tekutin, abyste zabránili poškození. Udržujte oblast kolem zařízení čistou.

NÁVOD K OBSLUZE BS302 HMS Premium

Důležité bezpečnostní informace

Varování:

1. Před použitím protisměrných kladek nejprve zkontrolujte, zda jsou všechny šrouby pevně dotaženy.
2. Proved'te nastavení vhodné výšky kladek a nastavte si požadovanou zátěž.
3. Pohyb během tréninku provádějte pomalu a plynule, bude mít lepší efekt.
4. Při cvičení postupně zvyšujte hmotnost.

Pozor:

1. Před zahájením jakéhokoli cvičebního plánu doporučujeme konzultaci s lékařem.
2. Zkontrolujte, zda jsou všechny šrouby pevně zajištěny.
3. Náročné cviky provádějte až 40 minut po jídle.
4. Před cvičením si oblékněte sportovní oděv a sportovní obuv.
5. Proved'te rozcvičku, abyste předešli zranění.
6. Děti by se k tomuto zařízení neměly přibližovat, aby nedošlo ke zranění.
7. Starším osobám, dětem, osobám se zdravotním postižením by mělo být poskytnuto vedení a dohled.
8. K zařízení nic nepřipojujte, mohlo by dojít k poškození nebo zranění.

Popis záruky

Rozsah záruky

Záruka se vztahuje na výrobní a skryté vady a dále na nově vzniklé vady při dodržování správné a pravidelné údržby zařízení. Záruční list pro původního kupujícího je nepřenosný.

Záruka se nevztahuje na následující stavy: poškození v důsledku zneužití, nedbalosti, nehody nebo neautorizovaných úprav, v důsledku nesprávného nastavení kabelů, jiných neutorizovaných operací a z toho vyplývajícího poškození.

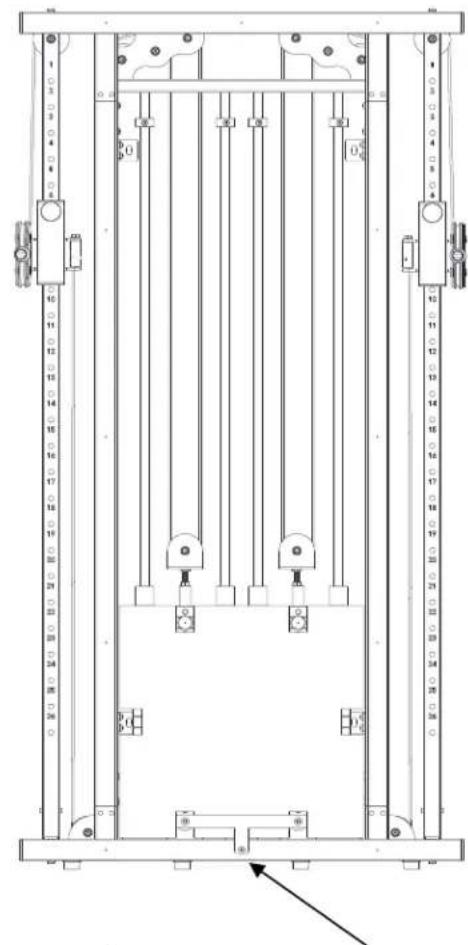

Pokyny pro demontáž pevné desky

Klíčem 5# vyšroubujte šrouby M6*10 z pevné desky.

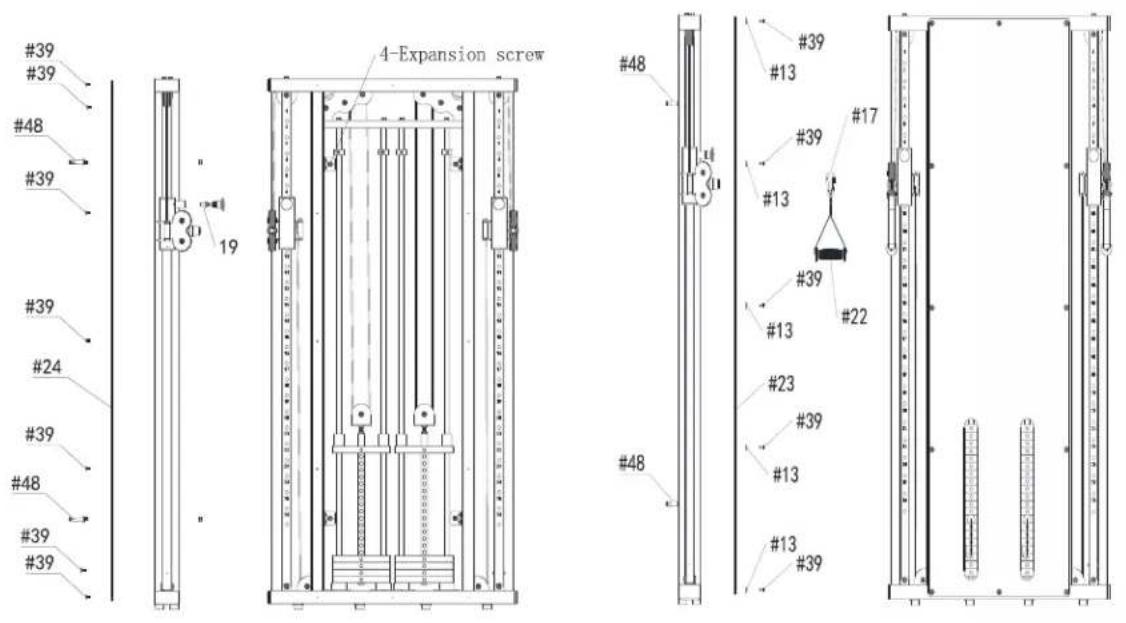

Instalační nákres

M10*80MM(304 Nerez)

1. Na zdi, kde bude protisměrná kladka nainstalována, vyměřte a zakreslete 4 montážní otvory a vyvrtejte je pomocí vhodného vrtáku odpovídajícímu rozměru kotev*.
2. Do otvorů ve zdi nainstalujte kotvy* (48).
3. Do pojezdů kladek našroubujte pružinové kolíky (19).
4. Zadní kryty (24 x 2) přiložte k zadní straně rámu a připevněte je šrouby M6*15 (39).
5. Rám usad'te na místo a připevněte jej ke kotvám* z kroku 2 vhodnými maticemi.
6. Přední kryt (23) připevněte k rámu pomocí podložek (13) a šroubů M6*15 (39) a dotáhněte.
7. Vyjměte karabiny (17) a úchyty(22), připevněte je k jednotce, tím je montáž dokončena.

Návod na cvičení

Zahřivací fáze

Tato fáze pomáhá rozproudit krev v těle a správně zapojit svaly. Sníží se také riziko křečí a svalových zranění. Doporučujeme provést několik protahovacích cviků, jak je uvedeno níže. Každé protožení by mělo trvat přibližně 30 sekund, pokud rozcvička bolí, přestaňte.

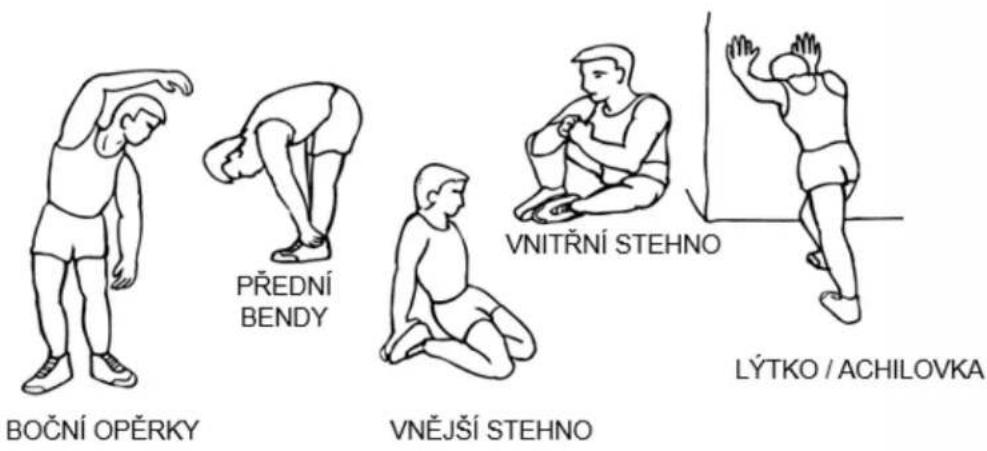

BOČNÍ OPĚRKY PŘEDNÍ BENDY VNĚJŠÍ STEHNO VNITŘNÍ STEHNO LÝTKO / ACHILOVKA

Klidová fáze

V této fázi je třeba nechat srdečně-cévní systém a svaly odpočívat. Opakujte zahřivací cvičení, např. snižte tempo a pokračujte přibližně 5 minut. Nyní je třeba zopakovat protahovací cviky, přičemž opět pamatujte na to, abyste svaly do protažení netlačili ani nestrhávali.

Jakmile se stanete zdatnějšími, možná budete muset trénovat déle a intenzivněji. Doporučuje se trénovat alespoň třikrát týdně, a pokud je to možné, rozložte tréninky rovnoměrně do celého týdne.

Údržba

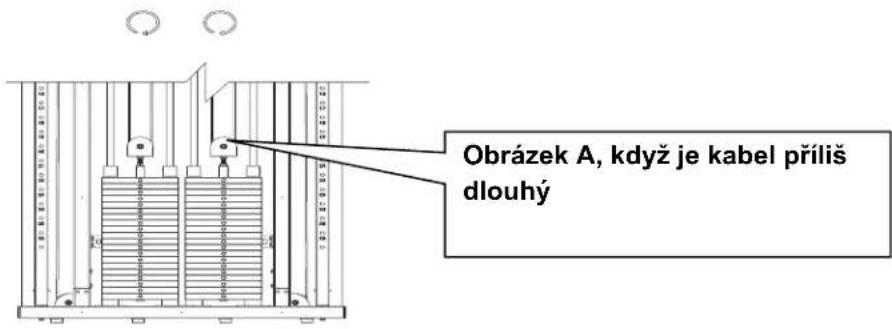

Obrázek A, když je kabel príliš dlouhý

Nastavitelná délka kabelu

Po delší době používání se může kabel natáhnout. Pak je třeba jej upravit podle potřeby.

Nastavení kabelu

1. Sejměte přední kryt brány.

2. Pokud je kabel příliš dlouhý, dotáhněte šroub s řemenicí v řídící tyči. Pomocí klíče 19*22 povolte matici M12, poté sejměte řemenici (dávejte pozor, abyste nezměnili směr kabelu), poté otočte šroubem v řídící tyči o 1-2 otáčky ve směru hodinových ručiček, upravte kabel na správnou délku, nakonec řemenici namontujte a utáhněte matici podle obrázku A.

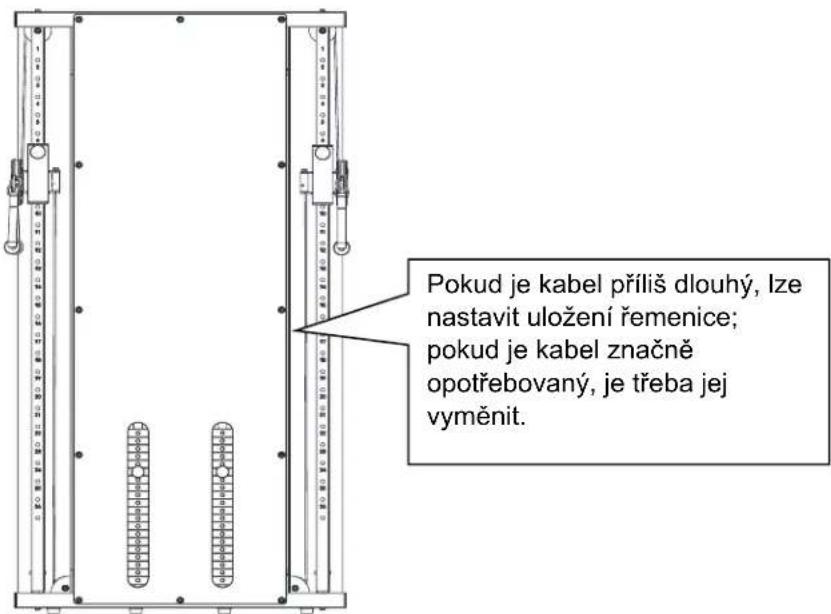

Pokud je kabel príliš dlouhý, lze nastavit uložení řemenice; pokud je kabel značně opotřebovaný, je třeba jej vyměnit.

Č. dílu	Název		Počet		Č. dílu	Název		Počet
01	Hlavní rám		1		02	Vodící profil posuvné kladky		2
03	Pojezd vodící kladky		2		04	Otočné uložení variabilní kladky		2
05	Vodící tyč		4		06	Profil pro montáž ke zdi		4
07	Uložení řemenice		2		08	Dlouhý distanční váleček	10^36.5	2
09	Krátký distanční váleček	10^27.5	14		10	Zarážka vodící tyče	40^ 20.5^20	4
11	Osa otočného uložení kladky	10^72	2		12	Osa uložení vodícího profilu	22^60	2
13	Podložka	19.5^2.5H	48		14	První cihla	T25.4*65*230	2
15	Závaží	T25.4*65*230	38		16	Tyč závaží	25^562.6	2
17	Karabina		2		18	Volič závaží		2
19	Pružinový kolík		2		20	Řemenice		16
21	Koncovka kabelu		2		22	Adaptér kladky		2
23	Přední kryt	T6.0*630*1934	1		24	Zadní kryt	T4.0*190*1934	2
25	Kluzné pouzdro	60^35	4		26	Nylonový distanční váleček	22^13	4
27	Gumový doraz	50^ 20^25	4		28	Noha	37^ 34^16^(M6^11)	8
29	Záslepka	Match 50*100*T1.8	4		30	Nylonové lanko	2.0^850	2
31	Lano	3.3^ 2.38^19^6892	2		31-1	Plastová objímka		2
31-2	Koncovka lana s okem		2		31-3	Šroub	M5*25	2
35	Šroub	M5*10	4		36	Šroub	M8*15	8
37	Šroub	M6*15	4		38	Šroub	M10*20	2
39	Šroub	M6*15	52		40	Šroub	M8*15	4
41	Šroub	M10*20	6		42	Šroub	M6*10	8
43	Šroub	M8*10	6		44	Šroub	M6*15	14
45	Matice	10.5* 20*T2.0	2		46	Podložka	8.5* 16*T1.5	12
47	Podložka		6		48	Kotva do betonu	M10*80	4

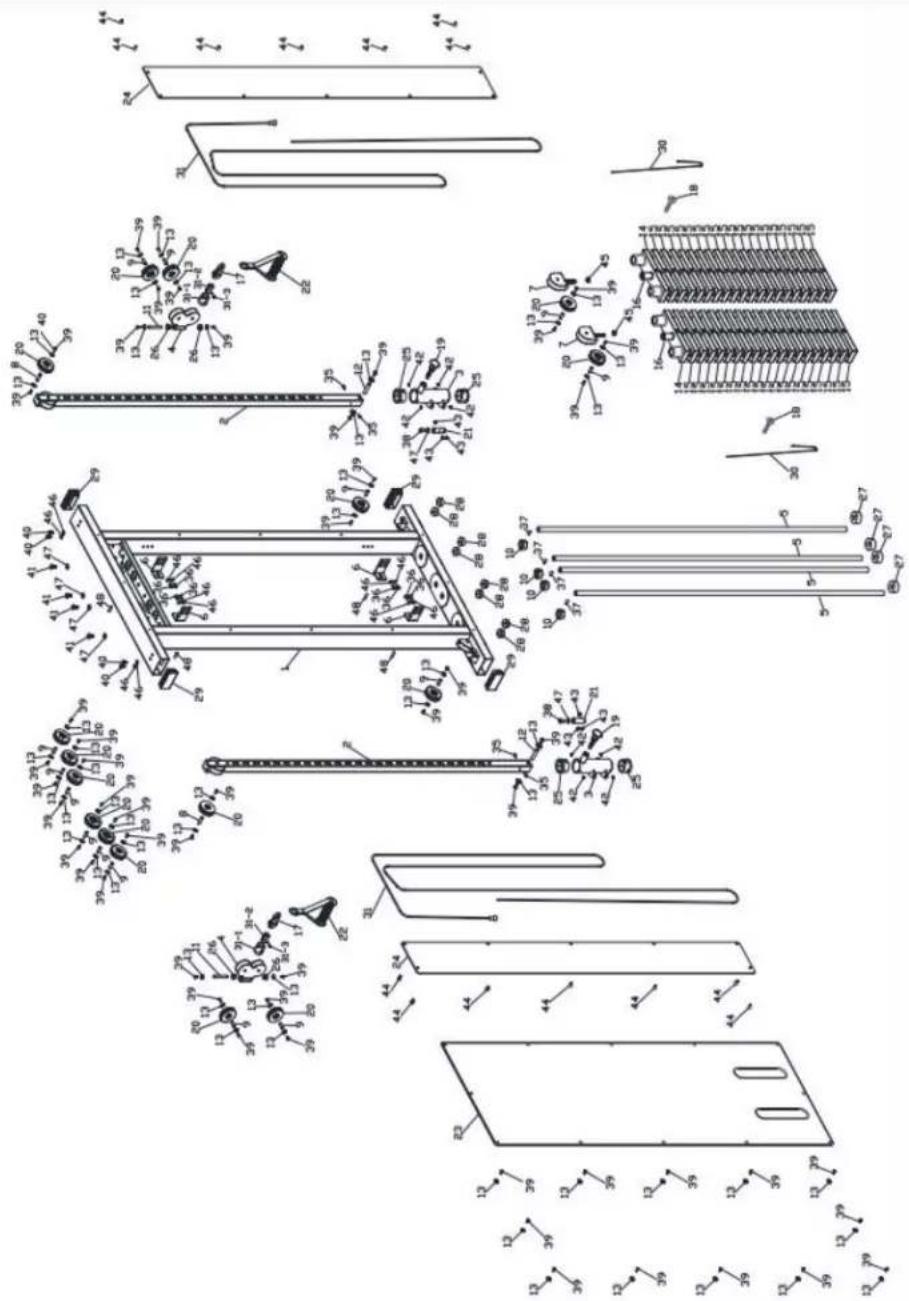

Montážní výkres

Název produktu:......

EAN kód:....

Datum prodeje:......

ZÁRUČNÍ PODMÍNKY:

1. Prodávající jménem Ručitele poskytuje záruku na území Polska po dobu 24 měsíců od data prodeje: skútr 24 měsíců, baterie po dobu 6 měsíců.

2. Záruka bude respektována obchodem nebo servisem po předložení zákazníkem:

3. čitelně a správně vyplněného záručního listu s razítkem a podpisem prodávajícího,

4. platného doklad o koupi produktu s datem prodeje (účtu),
5. reklamovaného produktu.
6. Jakékoli závady a poškození odhalené během záruční doby budou opraveny bezplatně nejdéle do 21 dnů ode dne doručení do obchodu nebo servisu.
7. Je-li třeba produkt převézt z jiné země, může být záruční lhůta prodloužena o dobu nezbytnou k jeho vrácení, nejdéle však o 90 dnů.
8. Záruka se nevztahuje na:

- mechanické poškození a vady způsobené nimi,

- poškození a vady vyplývající z nesprávného použití a skladování,

- špatnou montáž a údržbu,

- poškození a opotřebení součástí které podléhají zkáze, jako jsou kabely, pásy, pryžové prvky, pedály, držáky na houby, kola, ložiska atd.

1. Záruka zaniká, pokud:
2. vyprší její platnost,
3. bylo do produktu neodborně zasaženo,

4. nebyla dodržena pravidla řádné údržby.

5. Produkt dodaný do opravy by měl být kompletní a čistý, v opačném případě má servis právo odmítnout přijetí produktu do opravy. V případě dodání špinavého produktu může servis odmítnout jeho přijetí do opravy, nebo na náklady zákazníka stroj vyčistit s jeho písemným svolením k čištění.

6. Záruka se nevztahuje na činnosti související s montáží a údržbou, které musí podle uživatelské příručky provádět sám uživatel.
7. Ručitel také informuje, že provozuje pozáruční servis.
8. Výrobek by měl být v původním obalu a zajištěn pro přepravu.
9. V případě reklamace zboží prosím postupujte podle návodu na webových stránkách: https://serwis.abisal.pl/

Pokud zboží neodpovídá smlouvě, má kupující ze zákona nárok na zajištění právní ochrany na náklady prodávajícího. Záruka nemá na tyto zákonné opravné prostředky vliv.

ZAŘÍZENÍ NENÍ URČENO K POUŽITÍ PRO RAHABILITAČNÍ A TERAPEUTICKÉ ÚČELY.

UPOZORNĚNÍ O OPRAVĚ

Č.	Datum nahlášení	Datum vydání	Průběh oprav	Podpis příjemce (obchod, majitel)
