Ecosun S+ - Vytápění Fenix - Bezplatný návod k obsluze

Typ výrobku	Sálavý elektrický topný panel
Model	Ecosun S+
Značka	Fenix
Dostupné výkony	600 W, 850 W, 900 W, 1200 W, 1800 W, 2400 W, 3000 W, 3600 W
Napětí	230 V 1N nebo 230/400 V 3N podle modelu
Třída ochrany	I
Stupeň krytí IP	IP44
Rozměry (příklady)	600 W: 650 x 250 x 60 mm; 900-1200 W: 1550 x 150 x 60 mm; 1800-2400 W: 1550 x 250 x 60 mm; 3000-3600 W: 1550 x 350 x 60 mm
Hmotnost	Od 4,9 kg do 16,65 kg podle modelu
Instalace	Zavěšení na strop pomocí řetězů/lan (min. nosnost 100 kg) nebo upevňovacích konzol; lze naklonit nebo umístit svisle, ale svorka nesmí být nejvyšším bodem
Rozteč upevňovacích bodů	100 x 300 mm (600 W), 40 x 1000 mm (900-1200 W), 100 x 1000 mm (1800-2400 W), 200 x 1000 mm (3000-3600 W)
Vzdálenost od hořlavých předmětů	100 cm od sálavé plochy, 25 cm od ostatních částí
Minimální výška nad podlahou	350 cm (doporučeno)
Regulace	Pomocí pokojových termostatů s časovým spínáním, relé, stykačů nebo mikroprocesorového řízení
Povrchová teplota	Až 380 °C
Údržba	Oprášení nebo otření vlhkým hadříkem a čisticím prostředkem (nečistěte sálavou plochu); odstraňujte prach alespoň jednou ročně
Záruka	24 měsíců od data prodeje
Bezpečnostní prvky	Žádná vestavěná regulace pokojové teploty; není určeno pro malé obývané místnosti bez dozoru; pozor na popálení kvůli vysoké povrchové teplotě
Ochrana proti korozi	Modely Ecosun S+ ANTICOR pro prostředí se zvýšeným rizikem koroze
Ochranná fólie	Odstraňte po instalaci
Okolní omezení	Teplota okolí panelu nesmí překročit 30 °C
Náhradní díly / Opravitelnost	Nezasahujte do továrního zapojení; úpravy pouze v části svorky napájecího kabelu; topné lamely mohou být při nesprávné úpravě zničeny

Často kladené otázky - Ecosun S+ Fenix

Jaké výkonové možnosti jsou k dispozici pro Fenix Ecosun S+?

Ecosun S+ je k dispozici v několika výkonech: 600 W, 850 W, 900 W, 1200 W, 1800 W, 2400 W, 3000 W a 3600 W. Napětí a rozměry se liší podle modelu.

Lze Ecosun S+ instalovat svisle nebo pod úhlem?

Ano, panel lze instalovat pod úhlem nebo svisle. Nicméně svorka nesmí být nejvyšším bodem, protože stoupající teplo by mohlo poškodit elektrické součásti.

Jaké jsou minimální odstupové vzdálenosti od hořlavých předmětů?

Udržujte alespoň 100 cm od sálavé plochy a 25 cm od ostatních částí panelu od hořlavých materiálů.

Jak vysoko by měl být Ecosun S+ namontován nad podlahou?

Doporučená minimální výška nad podlahou je 350 cm.

Je Ecosun S+ vhodný do koupelen nebo vlhkých prostor?

Ne. Panel má krytí IP44 (odolnost proti stříkající vodě), ale není určen do prostor s vodní párou obsahující sůl, čisticí prostředky nebo jiné korozivní látky. Vyhněte se instalaci v myčkách aut, čistírnách odpadních vod nebo v blízkosti moře.

Mohu propojit více panelů dohromady?

Ano, napájecí kabely lze přímo propojit (smyčkovat) ve svorkách. Musí být zahrnut vypínací prvek s mezerou mezi kontakty alespoň 3,5 mm.

Jak čistit Ecosun S+?

Pouze oprášení nebo otření vlhkým hadříkem a čisticím prostředkem. Nečistěte sálavou plochu. Odstraňujte prach alespoň jednou ročně (dvakrát ve vlhkém nebo prašném prostředí).

Co mám dělat, když se panel zahřívá poprvé?

Může dojít k neškodnému zápachu nebo kouři po dobu až 60 minut v důsledku spalování tepelné izolace. To je normální.

Je Ecosun S+ bezpečný pro použití v místnostech obývaných dětmi nebo osobami s postižením?

Topení může být velmi horké (až 380 °C). Nepoužívejte v malých místnostech s osobami, které nemohou samostatně odejít, pokud nejsou pod dohledem. Děti do 3 let musí být drženy mimo dosah; děti ve věku 3-8 let mohou zapínat/vypínat pouze pod dohledem.

Jak dlouhá je záruka na Ecosun S+?

Fenix poskytuje 24měsíční záruku od data prodeje. Vztahuje se na výrobní vady, ale ne na poškození způsobené nesprávnou instalací nebo přepravou.

NÁVOD K OBSLUZE Ecosun S+ Fenix

Návod k obsluze a montáži

1. Základní technické údaje

Typ	Příkon W	Napětí V	Třída ochrany	IP	Rozměry mm	Hmotnost kg
ECOSUN S+ 06 *	600	230/400V 3N	| IP 44		650 x 250 x 60	4,9
ECOSUN S+ 08 *	850
ECOSUN S+ 09	900	230 V 1N			1550 x 150 x 60	7,8
ECOSUN S+ 12	1200
ECOSUN S+ 18	1800	230/400V 3N			1550 x 250 x 60	12,35
ECOSUN S+ 24	2400
ECOSUN S+ 30	3000				1550 x 350 x 60	16,65
ECOSUN S+ 36	3600

* pouze provedení Ecosun S+

2. Použití

Sálavé panely jsou určeny pro vytápění větších prostor, zejména v průmyslových halách, dílnách apod.,skladech, obchodech a ve společenských a sportovních halách. Mohou být použity i k místnímu ohřevu stanovených prostor (zonální temperace).

Model Ecosun S+ ANTICOR je určen do prostředí se zvýšeným rizikem koroze.

Panel je konstruován pro použití v prostředí se stříkající vodou, avšak prudké ochlazení panelu v zahřátém stavu může vést k jeho nenávratnému poškození.

3. Montáž

Montáž panelů může provádět pouze osoba s odbornou kvalifikací (v ČR dle vyhl. 50/78 Sb). Elektro instalace musí vyhovovat platným normám v zemi instalace. Panely mohou být bud' zavěšeny za čtyři úchyty pomocí řetízku nebo lanek ke stropu, nebo pomocí instalačních úchytů. Použité řetízky a lanka musí mít minimální nosnost 100kg. Úchyty jsou dodávány demontované ve svorkovnici a před montáží je musíte připevnit. Úchyty je možno doplnit natáčecím úchytem – výklopný závěs (není součástí balní).

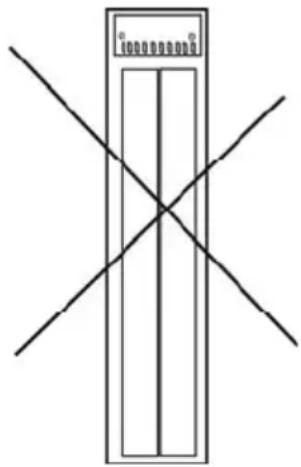

Sálavý panel je možno instalovat v náklonu i svisle, avšak nesmí být instalován v náklonu nebo svisle tak, aby svorkovnice byla nejvýše položený bod panelu. V náklonu dochází ke zvýšené konvekci tepla a toto teplo by nevratně poškodilo elektrozařízení svorkovnice.

Typ	Rozteč	Poznámka
ECOSUN S+ 06	100 x 300	— průměr otvoru v úchytech 6mm— při manipulaci není vhodné dotýkat se znečiště-nýma rukama sálavé plochy panelu
ECOSUN S+ 08
ECOSUN S+ 09	40 x 1000
ECOSUN S+ 12
ECOSUN S+ 18	100 x 1000
ECOSUN S+ 24
ECOSUN S+ 30	200 x 1000
ECOSUN S+ 36

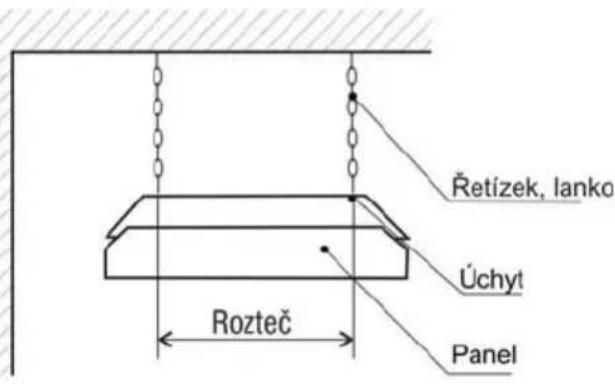

Rétízek, lanko Úchyt Panel Rozteč

Rozteče úchytů na zadní straně panelu:

Po vložení je vhodné aretovat polohu proti nahodilému vysunutí pomocí stavěcích šroubků.

- Odstupove vzdálenosti hořlavých předmětů: od sálavé plochy (teplota až 380 °C) 100 cm od horní hrany na vzdálenost montážních úchytů

od

ostatních

částí panelu 25 cm

• Nejmenší výška nad podlahou 350 cm(doporučená hodnota)
• Vzdálenost panelů mezi sebou obvykle větší jak výška jejich instalace nad podlahou
• Panel nesmí být umístěn těsně pod elektrickou zásuvkou.

Montáž pomocí upevňovacích rámu

• Připevněte montážní rám, tak aby byl otvor pro zajišťovací šroub přístupný. Nasuňte panel jednou stranou na držák.
• Nasuňte panel na druhou část držáku a zajistěte šroubem.

4. Připojení panelu (viz. obr. 1)

Přívodní kabely je možno propojovat (smyčkovat) přímo ve svorkovnicích panelů. Do rozvodu musí být vestavěno odpínací zařízení, u něhož vzdálenost rozpojených kontaktů činí nejméně 3,5 mm u všech pólů. Regulace je zajištěna prostorovými termostaty s časovým spínáním dle nabídky FENIX, které spínají silová relé nebo stykače. U větších objektů je vhodný mikroprocesorový řídící systém. Ve speciálních případech je nutné řešit regulaci podle situace (zonální temperace apod.)

Panely ECOSUN S+ 30-36, lze regulovat symetrickým vypínáním segmentů (1. stupeň - střední segment, 2. stupeň - oba krajní segmenty, 3. stupeň - všechny vypnuty)

Zásah do továrního zapojení ve svorkovnici vede ke zničení topných lamel. V rámci dodržení záručních podmínek může zákazník zasahovat jen do části svorkovnice sloužící k připojení přívodního kabelu.

Ecosun S+ 09 - 12

MONO 230 V NEZASAHOVAT DO ZAPOJENÍ! PE N L₃

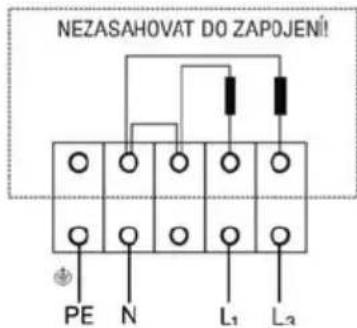

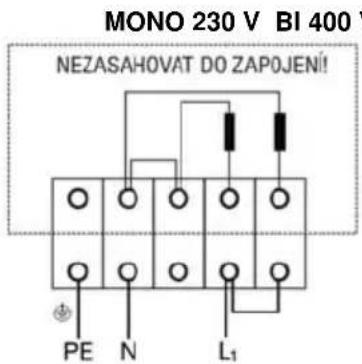

Ecosun S+ 18 - 24 a 06 - 08

MONO 230 V BI 400 V NEZASAHOVAT DO ZAPOJEN! PE N L₁

NEZASAHOVAT DO ZAPOJENÍ! PE N L1 L2

Ecosun S+ 30 - 36

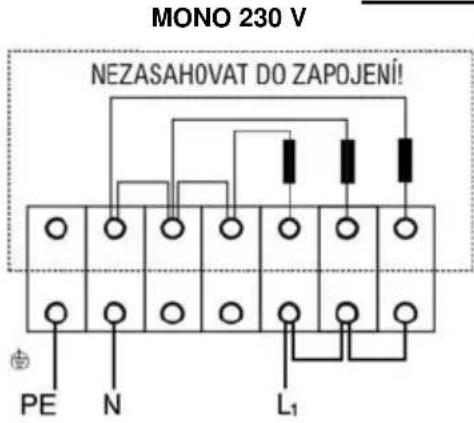

MONO 230 V NEZASAHOVAT DO ZAPOJENÍ! PE N L₁

TRI 400 V NEZASAHOVAT DO ZAPOJENÍ! PE N L1 L2 L3

5. Údržba

Omezuje se pouze na čištění oprášením, případně otréním vlhkým hadříkem se saponátem. Sálavá plocha se nečistí. Usazováním prachu a vlhkosti na povrchu výrobku vede ke korozi dílců. Odstraňujte prach a nečistoty absorbující vlhkost minimálně 1x za rok (v prostředí s výskytem zvýšené vlhkosti, minerálních látek v atmosféře a v prašném prostředí min. 2x za rok).

6. Záruční podmínky

24 měsíců ode dne prodeje. Záruka se nevztahuje na vady způsobené dopravou, nevhodným skladováním a neodbornou montáží. Aktuální a úplné záruční podmínky naleznete na: www.fenixgroup.eu

7. Upozornění

• Při prvním zahrátí panelu dochází k vypalování tepelné izolace, což způsobuje zdraví neškodný zápach(kouř) po dobu max. 60 minut. Nedotýkejte se topných segmentů opatřených nánosem Silicating z důvodů znečištění sálavé plochy (popřípadě jen v čistých textilních rukavicích). Po montáži sejměte ochranou fólii chránící sálavou plochu. Teplota prostředí (teplota okolního vzduchu) sálavého panelu ECOSUN nesmí přesáhnout 30°C.
• Spotřebič nesmí být zakryt izolačním materiálem.
• Pro instalaci spotřebiče se nesmějí řezat nebo zasekávat stropní nosníky, trámy a krokve.
• Věnujte pozornost výběru správného typu kotvíčích prvků (hmoždinek), zejména u sádrokartonových/sádrovláknitých a póro-betonových konstrukcí. V případě potřeby konzultujte kotvení s odbornou firmou nebo výrobcem – například www.fischer-cz.cz
• Panely Ecosun S+ nejsou určeny do prostor, kde se vyskytují vodní páry nebo vlhkost obsahující sůl, čistící prostředky apod., které urychlují korozi kovových dílců. Příklad nevhodných aplikací: Myčky automobilů—včetně prostor s jejich technologickým zařizením, technologické úpravy vody a čističky vod, mořské pobreží apod.
• Toto topidlo není vybaveno zařízením pro kontrolu teploty místnosti. Nepoužívejte toto topidlo v malých místnostech, jsou-li obsazeny osobami, které nejsou schopny opustit tuto místnost vlastními silami, není-li zajištěn trvalý dozor.
• Tento spotřebič mohou používat děti ve věku 8 let a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo byli poučeni o používání spotřebiče bezpečným způsobem a rozumí případným nebezpečím.
• Děti si se spotřebičem nesmějí hrát. Čištění a údržbu vykonávanou uživatelem nesmí vykonávat děti bez dozoru.
• Dětem mladším 3 let by měl být zamezen přístup ke spotřebiči, pokud nejsou trvale pod dozorem.
• Děti ve věku od 3 do 8 let musí tento spotřebič zapínat/vypínat pouze za předpokladu, že byl umístěn nebo nainstalován ve své zamýšlené normální provozní poloze, a pokud jsou pod dozorem nebo byly poučeny o používání spotřebiče bezpečným způsobem a rozumí případným nebezpečím. Děti ve věku od 3 do 8 let nesmějí zasouvat vidlici do zásuvky, regulovat a čistit spotřebič nebo vykonávat údržbu prováděnou uživatelem.

Upozornění: Některé části tohoto výrobku se mohou stát velmi horkými a způsobit popálení. Zvláštní pozornost musí být věnována přítomnosti dětí a hendikepovaných lidí.
