ION Charles i10 - Robotický vysavač Niceboy - Bezplatný návod k obsluze

Typ produktu	robotický vysavač
Značka	Niceboy
Model	ION Charles i10
Barva	Černá
Rozměry (průměr x výška)	33 cm x 7,6 cm
Hmotnost	2,5 kg
Napájení	Li-ion baterie, 14,8 V, 2600 mAh
Doba nabíjení	cca 4 hodiny
Doba provozu	cca 120 minut
Režimy čištění	Auto, okraj, bod, plán (čištění zón)
Navigace	Gyroskopický senzor + optický senzor vzdálenosti
Ovládání aplikací	Ano (aplikace Niceboy Home pro iOS a Android)
Hlasové ovládání	Amazon Alexa / Google Assistant
Wi-Fi	WiFi 2,4 GHz
Objem nádoby na prach	300 ml
Filtr	HEPA filtr (pratelný)
Kartáče	2 boční kartáče, 1 hlavní kartáč
Hladina hluku	cca 55 dB
Maximální příkon	30 W
Podporované jazyky	DE, EN, FR, ES, IT, NL, PL, RU, TR, CZ, SK, HU, RO
Příslušenství v balení	Robotický vysavač, nabíjecí stanice, napájecí adaptér, 2 boční kartáče, HEPA filtr, čisticí kartáček, návod k obsluze
Záruka	2 roky

Často kladené otázky - ION Charles i10 Niceboy

Jak obnovím tovární nastavení Niceboy ION Charles i10?

Stiskněte tlačítko Reset na spodní straně zařízení tenkým předmětem (např. kancelářskou sponkou) po dobu 5 sekund, dokud neuslyšíte signální tón. Robot se restartuje.

Jak připojím robotický vysavač k Wi-Fi?

Stáhněte si aplikaci Niceboy Home, zaregistrujte se a vyberte zařízení. Postupujte podle pokynů v aplikaci: vyberte Wi-Fi (2,4 GHz) a zadejte heslo. Robot signalizuje připojení pípnutím.

Proč se robot nevrací do nabíjecí stanice?

Ujistěte se, že nabíjecí stanice stojí na volném místě s dostatečným prostorem (1 m vlevo/vpravo, 2 m vpředu) a není blokována kabely nebo překážkami. Vyčistěte nabíjecí kontakty na robotu a stanici. Restartujte robota.

Jak vyčistím senzory robota?

Použijte jemný suchý hadřík nebo vatovou tyčinku k jemnému otření optických senzorů (vzdálenost, pád, stěna). Vyhněte se ostrým předmětům nebo chemickým čisticím prostředkům.

Jaké chybové zprávy existují a co znamenají?

Běžné chybové kódy: E1 = pohon zablokován (zkontrolujte kola), E2 = boční kartáč zablokován, E3 = nádoba na prach není vložena, E4 = baterie vybitá (nabijte). Podrobnosti najdete v návodu k obsluze.

Může robot čistit koberce?

Ano, Niceboy ION Charles i10 má detekci koberce a automaticky zvyšuje sací výkon. Maximální výška koberce: cca 1,5 cm.

Jak vyměním boční kartáče?

Stiskněte starý boční kartáč směrem dolů a stáhněte jej. Nasaďte nový kartáč na osu, dokud nezacvakne. Dbejte na správné orientaci (kartáče jsou barevně označeny: vlevo/vpravo).

Robot má nízký sací výkon – co dělat?

Vyprázdněte nádobu na prach, vyčistěte HEPA filtr (vyklepejte nebo opláchněte vodou a nechte uschnout). Zkontrolujte, zda není hlavní kartáč zamotaný, a odstraňte vlasy a nitě.

Mohu robota ovládat podle časového plánu?

Ano, v aplikaci Niceboy Home můžete nastavit až 7 časovačů týdně. Vyberte čas a dny v týdnu, kdy má robot automaticky startovat.

Kde mohu koupit náhradní díly jako filtry a kartáče?

Originální příslušenství je k dispozici v specializovaných prodejnách (MediaMarkt, Saturn), u online prodejců (Amazon, niceboy.eu) a na webových stránkách Niceboy. Uveďte model ION Charles i10.

NÁVOD K OBSLUZE ION Charles i10 Niceboy

1. ...... Schéma výrobku
2. ...... Návod k obsluze
   2.1.....První spuštění
   2.2..... Duální nádoba na vodu a prach
3. ......Připojení k aplikaci
4. ...... Stav zařízení a nastavení čištění
5. .....Údržba
6. ...... Mopování
7. ...... Obsah balení
8. ......Parametry

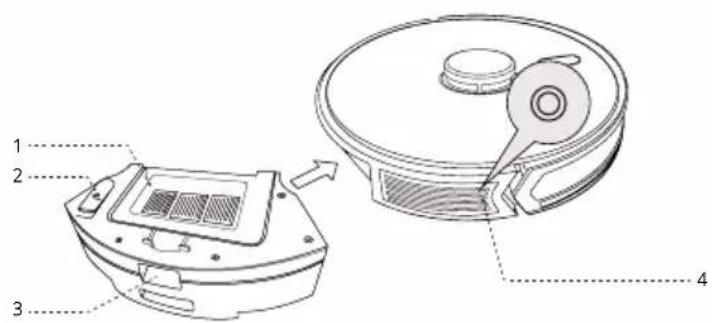

1. Schéma výrobku

1. Víko nádoby na prach
2. Zátka vodní nádržky
3. Tlačítko pro vyjmutí
4. resetovací tlačítko

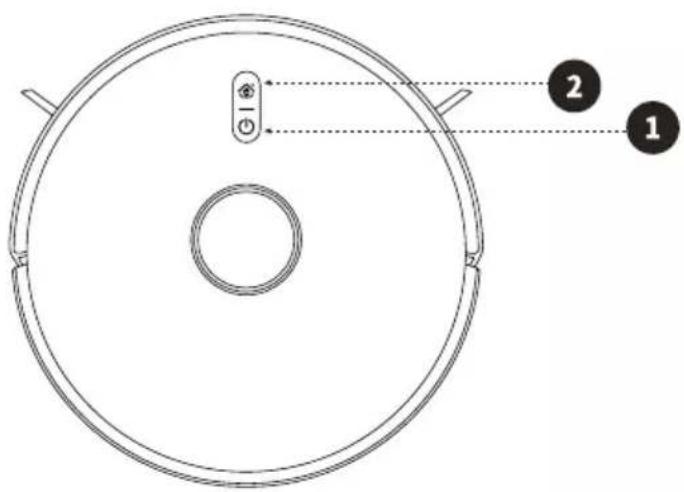

1. Tlačítko zapnout/vypnout

a. Krátké stisknutí – automatické čištění/přerušení čištění
b. Dlouhé stisknutí – vypnutí/zapnutí vysavače

2. Tlačítko domů

a. Krátké stisknutí – návrat do dokovací stanice
b. Dlouhé stisknutí po dobu 3-5 sekund - rychlé propojení s WIFI
c. Dlouhé stisknutí po dobu více než 6 vteřin – propojení s WIFI pomocí režimu AP

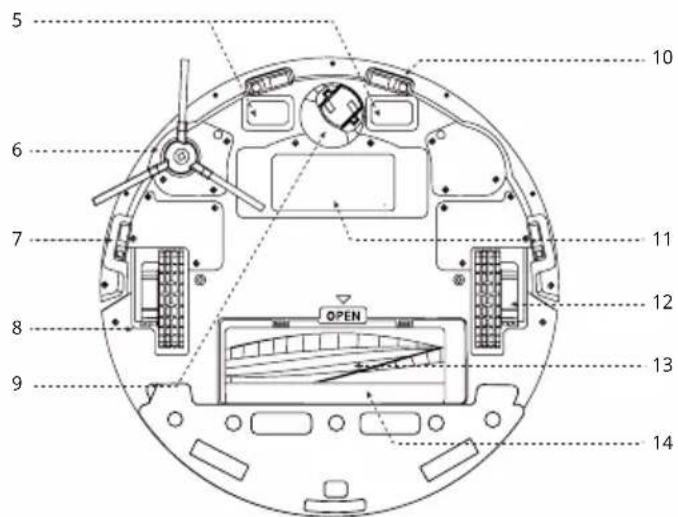

1. Nabíjecí kontakty
2. Přimetací kartáč
3. Sensor pádu
4. Kolečko
5. Středové kolečko
6. Sensor pádu
7. Kryt baterie
8. Kolečko
9. Středový kartáč
10. Kryt středového kartáče

5 10 6 7 11 12 8 OPEN 13 9 14

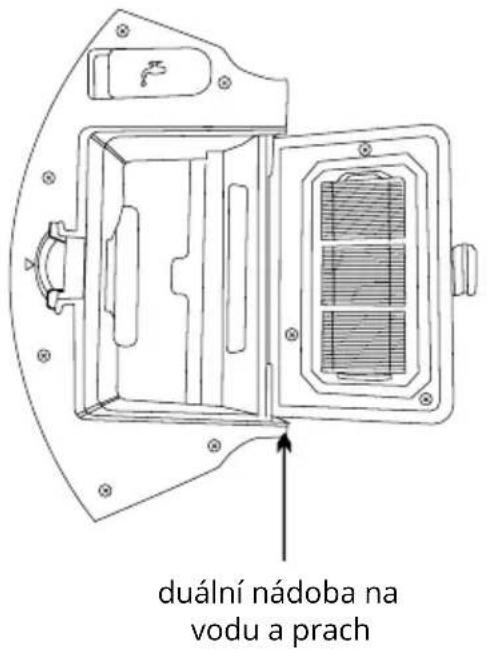

duální nádoba na vodu a prach

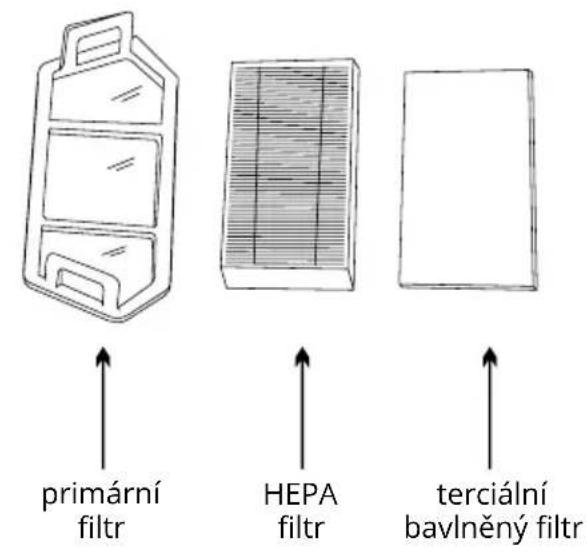

primární filtr HEPA filtr terciální bavlněný filtr

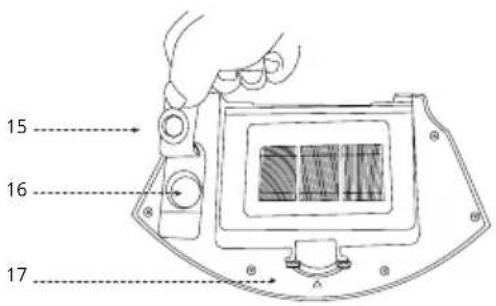

1. Zátka vodní nádrže
2. Nálevka na vodu

3. Tlačítko pro vyjmutí

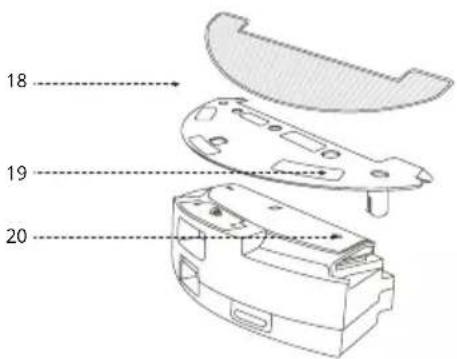

4. Mopovací hadr

5. Držák mopu

6. Výpust vody

7. Indikátor nabíjení

8. Vysílač signálu
9. Nabíjecí konektory

15 16 17

18 19 20

21 22 23

2. Návod k obsluze

2.1 První spuštění

2.1.1. Odstranění záslepek

Odstaňte záslepky, které se nachází po stranách předního nárazníku

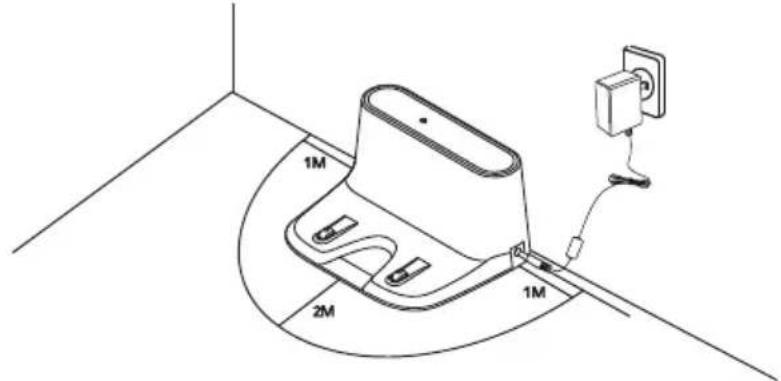

2.1.2. Připojte adaptér k nabíjecí základně.

Umístěte nabíjecí stojan naplocho ke stěně. Neumistujte předměty na levou a pravou stranu v okolí 1m a před přední stranu v okolí 2m. Základna by se neměla nacházet u předmětů se silným odrazovým povrchem (zrcadla).

1M 2M 1M

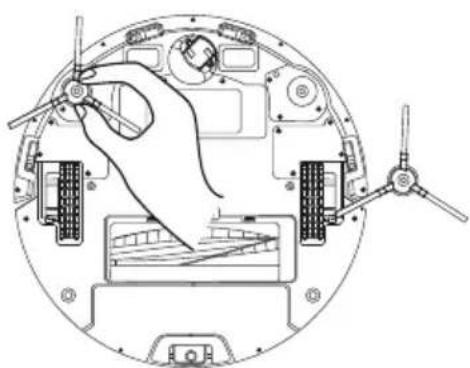

2.1.3. Připevněte přimetací kartáče

2.1.4. Nabíjení zařízení

Umístěte Charlese do nabíjecí základny. Charlese zapnete pomocí zapínacího tlačítka na horní straně zařízení. Blikání modré kontrolky „domečku“ signalizuje, že je třeba nabít baterii. Stálé modré světlo signalizuje nabíjení. Po dokončení nabíjení dioda zhasne. Při prvním použití nabíjejte zařízení déle než 6 hodin.

2.2. Duální nádoba na vodu a prach

Zařízení je vybaveno duální nádrží na vodu a prach, díky čemuž je možné vysávat a vytírat zároveň. Nádobka na prach obsahuje omyvatelný HEPA filtr, který je vhodné umýt čistou tekoucí vodou přibližně každých 15-30 dní. Samotný filtr je vhodné vyměnit za nový přibližně po ročním používání (při velkém znečištění je vhodné filtry měnit častěji).

Do vodní nádobky je možné spolu s vodou nalít i málo pěnící čistící prostředek.

3. Připojení k aplikaci

1. Stáhněte si aplikaci naskenováním QR kódu pomocí mobilního telefonu nebo vyhledejte „Niceboy ION“ v Google Play/Apple App Store a stáhněte si aplikaci.

2. Otevřete aplikaci „Niceboy ION“ a zaregistrujte nový účet nebo použijte svůj stávající.

3. Po přihlášení do aplikace přidáte produkt klikněte na „+“ v pravém horním rohu a následně na „Přidat zařízení“.

4. Poté přejděte na záložku „Robotické vysavače“ a vyberte „Charles i10“.

5. Vložte vysavač do nabíjecí základny a zapněte jej zapínacím tlačítkem.

6. Pro připojení k aplikaci lze zvolit dva způsoby. Pro rychlejší a snadnější připojení doporučujeme využít EZ mode.

7. EZ/Bluetooth mode – Po výběru vysavače Charles i10 vyberte vaši WIFI a vložte heslo. Pokračujte na další stranu pomocí tlačítka „Další“. Následně v pravém horním zvolte EZ/Bluetooth mode a na vysavači stiskněte tlačítko zapnutí přibližně po dobu 3-5 s., dokud nezazní zvukový signál a LED indikátor nezačne rychle blikat. V aplikaci potvrdte, že kontrolka rychle bliká a vyčkejte, dokud se vysavač nepřipojí k aplikaci. Pokud se Charles nepřipojí, zkuste proces opakovat znovu. Ujistěte se, že vaše WIFI vysílá na frekvenci 2,4 GHz. Pokud by se ani na druhý pokus nepovedlo vysavač připojit, zkuste připojení pomocí režimu AP.

8. AP mode – Po výběru vysavače Charles i10 vyberte vaši WIFI a vložte heslo. Pokračujte na další stranu pomocí tlačítka „Další“. Následně v pravém horním zvolte AP mode a na vysavači stiskněte zapnutí po dobu více než 6 sekund, dokud nezazní zvukový signál a LED indikátor nezačne pomalu blikat. V aplikaci potvrďte, že kontrolka pomalu bliká. Následně přejděte do nastavení WIFI ve vašem telefonu a připojte se k hotspotu vysavače s názvem „SmartLife-XXXX“ (místo XXXX bude číslo vašeho hotspotu). Vyčkejte, dokud se vás telefon k hotspotu nepřipojí. Některá zařízení vás mohou vyzvat k odpojení z hotspotu z důvodu nepřenášení internetového připojení. V tomto případě klikněte na Zachování připojení a vraťte se zpět do aplikace. Zařízení se automaticky začne párovat.

9. Po úspěšném připojení zařízení je možné upravit název zařízení a přidat ho do vámi zvolené místnosti. Kliknutím na „Dokončeno“ se dostanete do rozhraní vysavače.

Pro připojení k aplikaci je nutné, aby vaše WIFI sít vysílala na frekvenci 2,4 GHz.

4. Stav zařízení a nastavení čištění

4.1. Zapnuto/vypnuto

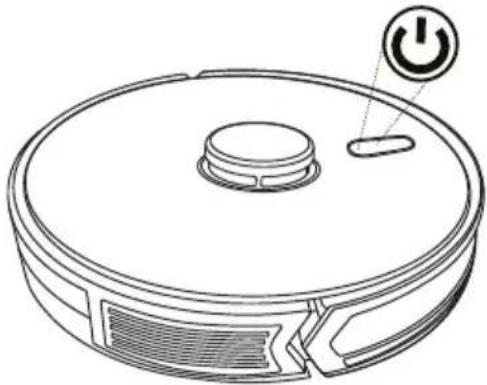

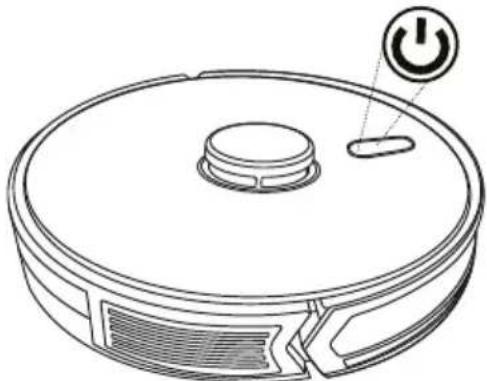

Když je Charles vypnutý, stiskněte a podržte tlačítko zapnutí, viz obrázek výše. LED dioda přestane blikat a Charles přejde do pohotovostního stavu

4. 2. Pohotovostní režim

Jestliže je Charles v pohotovostním režimu, tlačítko zapnutí svítí zeleně.

4.3. Automatické čištění

Jestliže chcete spustit automatické čištění, stiskněte krátce tlačítko zapnutí, následně zazní zvukový signál a dojde k automatickému čištění.

Automatický režim je vhodný pro komplexní úklid místností.

4.4. Bodové čištění

Jestliže chcete spustit bodové čištění, je nutné nejprve připojit vysavač k aplikaci Niceboy ION a nechat vysavač alespoň jednou namapovat prostor. V aplikaci následně vyberte bodové čištění. Režim bodového čištění je vhodný pro úklid menších znečištěných míst. Položte Charlese na znečištěné místo s spustte bodové čištění. Charles následně začne kroužit v dané oblasti a po 2-3 minutách čištění se vrátí do nabíjecí stanice.

4.5. Čištění podle výběru místnosti

Jestliže chcete spustit čištění podle výběru místnosti, je nutné nejprve připojit vysavač k aplikaci Niceboy ION a nechat vysavač alespoň jednou namapovat prostor. V aplikaci následně vyberte „místnost“. Režim bodového čištění je vhodný pro úklid menších pouze určených místností.

4.6. Zónové čištění

Jestliže chcete spustit zónové čištění, je nutné nejprve připojit vysavač k aplikaci Niceboy ION a nechat vysavač alespoň jednou namapovat prostor. V aplikaci následně vyberte „Zóna“. Režim zónového čištění je vhodný pro úklid ploch, které si sami v aplikaci vytvoříte.

4.7. Y-mopping

Jestliže chcete co nejlepší výsledek při vytírání podlahových ploch, doporučujeme zapnout funkci Y-mopping. Tuto funkci naleznete v aplikaci Niceboy ION po kliknutí na „Další“ v rozhraní vysavače. Charles následně začne vytírat ve tvaru písmene Y, díky čemuž dokáže vytřít i zaschlé nečistoty. Tato funkce snižuje výdrž baterie.

4.8. Další funkce nastavitelní přes aplikaci

• Autoboost – automatické zvýšení výkonu po nájezdu na koberec.
• Časové plány – nastavení automatického čištění v daný čas.
• Správa místností – umožňuje uložit až 10 místností.
• Zakázané zóny – umožňuje nastavit zóny, ve kterých vysavač nemá uklízet.
• Úprava map - přes úpravu map lze rozdělit či sloučit pokoje, nastavit stupeň vysávání a vytírání v jednotlivých pokojích nebo změnit pořadí uklízení jednotlivých pokojů.
• Nastavení zvuku a hlasitosti – lze vybrat ze tří jazyků – češtiny, angličtiny či slovenštiny.
• Sací výkon – lze vybrat ze tří výkonů sání
• Množství vypouštěné vody – lze vybrat ze čtyř nastavení vypouštění vody při vytírání
• Dálkové ovládání – umožňuje manuální ovládání vysavače přes aplikaci

5. Údržba

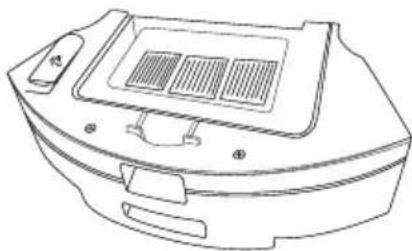

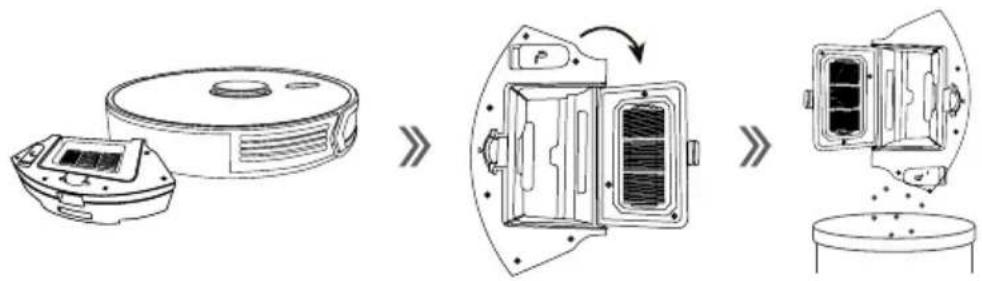

5.1. Duální nádoba

Otevřete vrchní víko zařízení, vyjměte duální nádobu a vysypte nečistoty

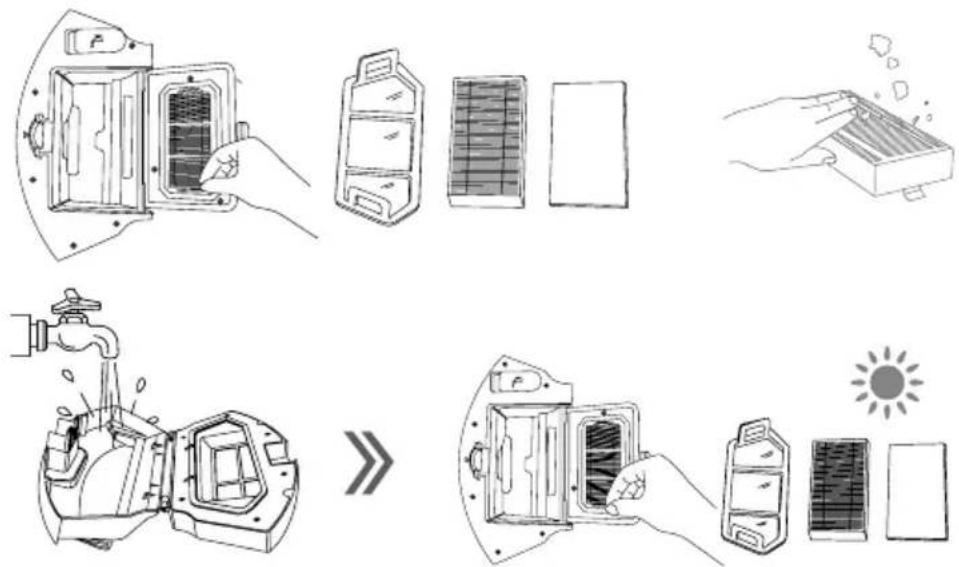

Duální nádoba obsahuje dva omyvatelné filtry, které je vhodné umýt čistou tekoucí vodou přibližně každých 15-30 dní.

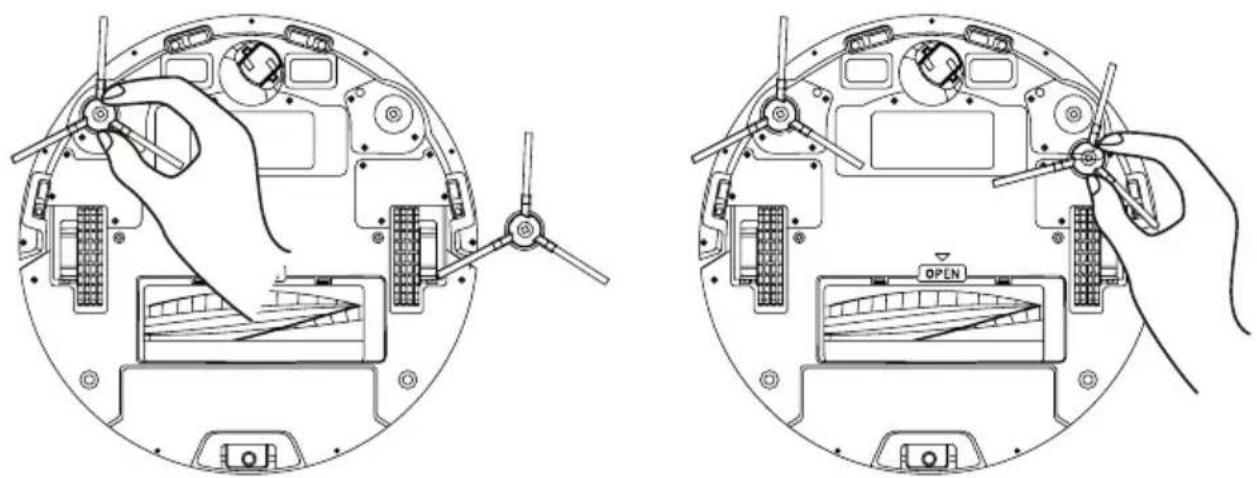

5.2. Přimetací kartáče

Otočte Charlese vzhůru nohama (kolečkama), vyjměte přimetací kartáče a očistěte je. Jestliže jsou přimetací kartáče zničené, vyměňte je za jiné.

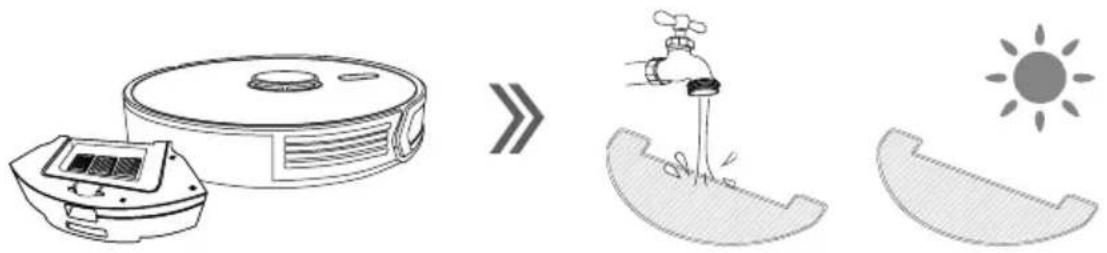

Otočte Charlese, sundejte mopovací hadr a umyjte ho. Po vysušení jej můžete vrátit.

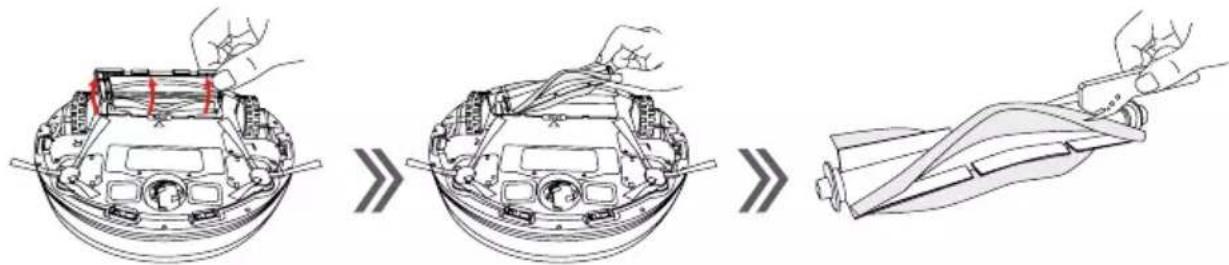

5.4. Středový kartáč

Pro očištění středového kartáče nejdříve sundejte plastový kryt, který se na něm nachází. Následně kartáč vyjměte a očistěte.

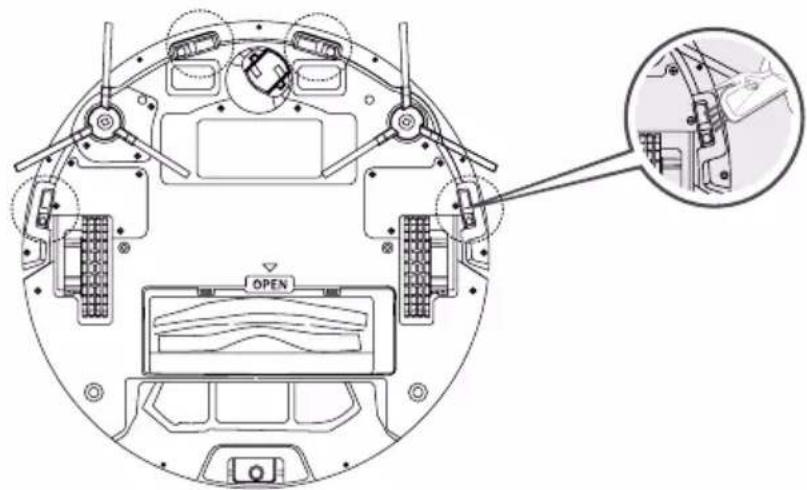

5.5. Sensory proti pádu

Otřete senzory zabraňující pádu a nabíjecí piny na spodní straně vysavače jemným hadrem.

6.1. Nejprve vyjměte duální nádobu, nalijte vodu do nádržky na vodu a následně ji vraťte do vysavače.

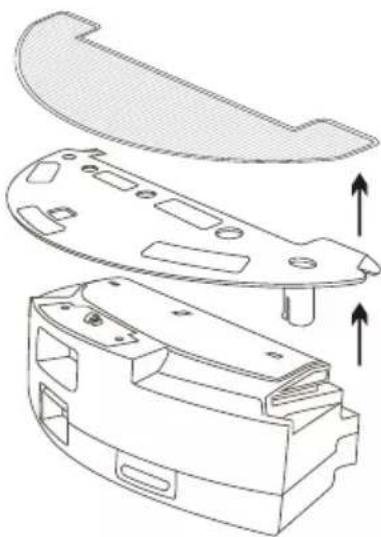

6.2. Připevněte mopovací hadr na držák mopu. Poté připevněte držák mopu na vysavač.

1. Robotický vysavač
2. Nabíjecí základna
3. Nabíjecí adaptér
4. Přimetací kartáče
5. Čistící štětec
6. HEPA filter
7. Duální nádoba na vodu a prach
8. Návod na použití
9. Mopovací hadr
10. Držák mopu

1

2

3

4

5

Objem duální nádoby - prach: 400 ml

Objem duální nádoby - voda: 250 ml

Doba čištění:

až 200 min

Doba nabíjení:

300

min

Jmenovitý rozsah napětí dokovací stanice: 220-240 V

Jmenovitý kmitočet:

50-60

Hz

Jmenovité vstupní napětí dokovací stanice: 19 V / 0,6 A

Výstupní napětí dokovací stanice:

19 V / 0,6 A

Návod na použitie

1. ...... Schéma výrobku
2. ...... Návod na obsluhu

2.1.....Prvé spustenie
2.2. ..... Duálna nádoba na vodu a prach
3. ......Pripojenie k aplikácii
4. ......Stav zariadenia a nastavenie čistenia
5. .....Údržba
6. ...... Mopovanie
7. ...... Obsah balenia
8. .....Parametre

1. Schéma výrobku

2.1.2. Pripojte adaptér k nabíjacej základni.

4.2. Pohotovostný režim

Ak je Charles v pohotovostnom režime, tlačidlo zapnutia svieti zeleno.

4.3. Automatické čistenie

Ak chcete spustiť automatické čistenie, stlačte krátko tlačidlo zapnutia, následne zaznie zvukový signál a dôjde k automatickému čisteniu.Automatický režim je vhodný na komplexné upratovanie miestností.

4.4.Bodové čistenie

5.5. Sensory proti pádu

6.1. Najprv vyberte duálnu nádobu, nalejte vodu do nádržky na vodu a následne ju vrátte do vysávača.

Menovité vstupné napätie dokovacej stanice: 19 V / 0,6 A
