Typ výrobku	Pračka plněná zepředu
Model	HW90-B14979-S
Značka	Haier
Kapacita	9 kg
Otáčky odstřeďování	1400 ot./min
Energetická třída	A+++
Rozměry (v. x š. x h.)	85 x 59,5 x 56 cm
Hmotnost	70 kg
Napětí	220-240 V, 50 Hz
Topný výkon	2000 W
Programy praní	Bavlna, Syntetika, Rychlé praní, Jemné, Vlna, Ložní prádlo, Eco, Máchání, Odstřeďování
Dodatečné funkce	Odložený start, Dětská pojistka, Volba teploty, Přidávání prádla, Invertorový motor
Hlučnost (praní/odstřeďování)	58 dB / 78 dB
Spotřeba vody	50 L/cyklus
Třída odstřeďování	B
Bezpečnostní systém	Ochrana proti přetečení, Senzor nevyváženosti, Zámek přístupu
Údržba a čištění	Čištění bubnu, Filtr nečistot, Zásuvka na prací prostředek
Ovládání	Elektronické, LED displej
Náhradní díly	Dostupné prostřednictvím autorizovaného servisu

Často kladené otázky - HW90-B14979-S HAIER

Jaké programy praní jsou k dispozici?

Pračka nabízí programy: Bavlna, Syntetika, Rychlé praní, Jemné, Vlna, Ložní prádlo, Eco, Máchání a Odstřeďování. Výběr provádíte otočným voličem nebo ovládacím panelem.

Jak vyčistit filtr čerpadla?

Vypněte pračku a odpojte od napájení. Otevřete spodní kryt, odšroubujte filtr (opatrně, může vytéct voda), odstraňte nečistoty a namontujte zpět. Doporučuje se čistit filtr každé 2-3 měsíce.

Proč se pračka nezapíná?

Zkontrolujte, zda je napájení (kabel, zásuvka) a zda jsou dveře zavřené. V případě elektrických problémů kontaktujte servis.

Jak aktivovat dětskou pojistku?

Podržte tlačítko Dětská pojistka (obvykle označené klíčem) po dobu 3 sekund. Na displeji se objeví symbol zámku. Pro vypnutí znovu podržte.

Co znamená chybový kód E1?

Kód E1 znamená problém s přívodem vody. Zkontrolujte, zda je vodovodní ventil otevřený, hadice není zlomená a vstupní filtr není ucpaný.

Jak přidat prádlo po zahájení cyklu?

Stiskněte tlačítko Pauza, počkejte, až se dveře odemknou (pokud pračka má funkci přidávání prádla). Přidejte prádlo a stiskněte Start.

Jaká je maximální rychlost odstřeďování?

Maximální rychlost odstřeďování pro model HW90-B14979-S je 1400 ot./min. Můžete ji upravit v nastavení programu.

Jak často čistit zásuvku na prací prostředek?

Doporučuje se čistit zásuvku každé 1-2 měsíce. Vyjměte ji, umyjte pod tekoucí vodou a osušte. Odstraňte usazeniny z prášku a aviváže.

Má pračka funkci páry?

Ne, tento model nemá funkci páry. Nabízí standardní programy praní s možností dodatečného máchání.

Jaké jsou rozměry pračky?

Rozměry jsou: výška 85 cm, šířka 59,5 cm, hloubka 56 cm. Před montáží změřte místo.

NÁVOD K OBSLUZE HW90-B14979-S HAIER

Návod k použití Pračka

HW80-B14979

HW80-B14979S

HW90-B14979-S

HW100-B14979

HW100-B14979S

HW120-B14979

HW120-B14979S

Děkujeme Vám, že jste si zakoupili spotřebič Haier.

Před použitím spotřebiče si prosím pečlivě pročtěte tento návod. V návodu najdete důležité informace, díky nimž budete svůj spotřebič využívat naplno, zajistíte bezpečnou a správnou instalaci, použití a údržbu.

Uchovávejte tento návod na vhodném místě, abyste ho měli vždy po ruce a mohli tak spotřebič používat bezpečně a správně.

Pokud spotřebič prodáte, darujete nebo necháte v domě/bytě např. po stěhování, zajistěte předání návodu, aby se nový majitel spotřebiče mohl seznámit s pokyny pro jeho bezpečné používání.

Popis

Upozornění - Důležité poučení o bezpečnosti

Obecné informace a tipy

Informace týkající se životního prostředí

Likvidace

Pomozte chránit životní prostředí a lidské zdraví. Obal spotřebiče vyhod'te do příslušného kontejneru, aby mohl být recyklován. Pomozte recyklovat odpad z elektrických a elektronických přístrojů. Nevyhazujte přístroje označené tímto symbolem do běžného odpadu z domácnosti. Vratte výrobek do místního zařízení pro recyklaci nebo se obraťte na svůj městský úřad.

VAROVÁNÍ!

Nebezpečí zranění nebo udušení!

Odpojte spotřebič od elektrické sítě. Odřízněte kabel pro připojení do elektrické sítě a zlikvidujte ho. Aby nedošlo k zavření dětí nebo domácích mazlíčků do spotřebiče, odstraňte západku dveří.

VAROVÁNÍ!

Spotřebič nesmí být napájen prostřednictvím externího spínacího zařízení, jako je například časovač, Nepoužívejte prodlužovací kabel, zásuvky adaptéru, nebo multizásuvková přípojná místa. Nedodržení těchto pokynů může vést k úrazu elektrickým proudem nebo i smrti.

CZ

Obsah

1 - Bezpečnostní informace....4
2- Popis spotřebiče 7
3- Ovládací panel 8
4- Programy....12
5- Spotřeba 13
6- Denní používání....14
7- Ekologické praní 19
8- Péče a čištění 20
9- Řešení problémů 23
10-Instalace....26
11- Technické údaje 30
12- Zákaznický servis....32

Před zapnutím spotřebiče si nejprve přečtěte následující bezpečnostní rady!:

VAROVÁNÍ!

Před prvním použitím

▶Zkontrolujte, že nedošlo k poškození spotřebiče během přepravy.
▶Ujistěte se, že jsou odstraněny všechny přepravní šrouby.
▶Odstraňte všechny obaly a držte mimo dosah dětí.
▶S přístrojem manipulujte vždy minimálně ve 2 osobách, protože je těžký.

Každodenní používání

▶Spotřebič mohou používat děti od 8 let a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi, nebo osoby s nedostatečnými zkušenostmi a znalostmi, pokud mají nad sebou dohled nebo pokud byly vyškoleny ohledně bezpečného používání spotřebiče a pokud chápou možná rizika.

▶Děti do 3 let udržujte v bezpečné vzdálenosti od spotřebiče, pokud nejsou pod neustálým dohledem.

▶Se spotřebičem si nesmí hrát děti.

▶Nedovolte, aby se děti nebo domácí zvířata přiblížili ke spotřebi-či, když jsou jeho dveře otevřené.

▶Uchovávejte prací prostředky mimo dosah malých dětí.

▶Vytáhněte zipy, zajistěte volná vlákna a dbejte na malé předměty, abyste zabránili zapletení prádla. V případě potřeby použijte vhodný prací sáček vyrobený k tomuto účelu.

▶Nedotýkejte se spotřebiče nebo spotřebič nepoužívejte, pokud máte vlhké ruce nebo nohy.

▶ Nezakrývejte spotřebič během provozu, ani později, aby se vlhkost mohla odpařit.

▶Neumistujte těžké předměty, zdroje tepla nebo zdroje vlhkosti na spotřebič.

▶Nepoužívejte ani neskladujte hořlavý čistící prostředek ani chemické prostředky pro suché čištění v blízkosti spotřebiče.

▶Nepoužívejte hořlavé spreje v blízkosti přístroje.

▶Neperte ve spotřebiči žádné oděvy ošetřené rozpouštědly, aniž byste je předtím nevysušily na vzduchu.

VAROVÁNÍ!

Každodenní používání

▶Nepřipojujte, ani neodpojujte koncovku elektrického napájecího kabelu spotřebiče z napájecí elektrické zásuvky za přítomnosti hořlavých par a plynů.
▶Neperte v horké vodě pěnovou gumu nebo houbovité materiály.
▶Neperte prádlo, které je silně znečištěné moukou, nejprve jej vyklepte a předperte v ruce.
▶Neotvírejte během žádného pracího cyklu zásuvku na prací pro-středek.
▶Nedotýkejte se dvířek během procesu praní, mohou být horké.
►Neotvírejte dvířka, pokud je hladina vody viditelně nad otvorem.
▶Neotvírejte dvířka násilím. Dvířka jsou vybavena automatickým zámkem a otevřou se krátce po ukončení pracího procesu.
▶Vypněte spotřebič po každém programu praní a před provedením jakékoli běžné údržby a odpojte spotřebič od elektrické sítě, abyste ušetřili elektrickou energii a také z důvodu bezpečnosti.
▶Při odpojování spotřebiče od el. napájení táhněte za zástrčku, ne za kabel.

Údržba / čištění

Zajistěte, aby při provádění čištění a údržby byly děti pod dozo- rem.
▶Před prováděním jakékoli běžné údržby spotřebič odpojte od elektrické sítě.
▶Ujistěte se, že gumová těsnící manžeta a její okolí je čisté a pokud se spotřebič nepoužívá, otevřete dvířka a zásuvku na prací prostředek, aby se zabránilo vzniku zápachu.
▶Nepoužívejte při čištění kropicí ani parní spotřebiče.
▶Poškozený nebo krátký sítový kabel musí vždy vyměnit kvalifikovaná osoba autorizovaného servisu, aby se zabránilo možným rizikům.
▶Neopravujte spotřebič svépomocí. V případě nutnosti opravy spotřebiče kontaktujte náš zákaznický servis nebo přímo autorizovaný servis.

Instalace

▶Spotřebič umístěte na dobře větraném místě. Zajistěte umístění, které umožňuje úplné otevření dveří.

VAROVÁNÍ!

Instalace

▶Spotřebič nikdy neumístujte venku na vlhké místo nebo do prostoru, který může být náchylný na únik vody, například pod nebo v blízkosti umyvadla. V případě zatopení spotřebič vytáhněte z elektrické sítě a zařízení nechte přirozeně vyschnout.
▶Spotřebič nainstalujte nebo používejte pouze tam, kde je teplota vyšší než 5 °C.
▶Spotřebič neumístujte přímo na koberec nebo blízko stěny nebo nábytku.
▶Neinstalujte spotřebič na přímé sluneční světlo nebo do blízkosti tepelných zdrojů (např. sporák, radiátory).
Ujistěte se, že elektrické údaje na výrobním štítku souhlasí se sítovým napájením. Pokud tomu tak není, obraťte se pouze na pracovníka autorizovaného servisu s certifikovaným oprávněním na požadovanou činnost.
▶Nepoužívejte adaptér s více zásuvkami a prodlužovacími kabely.
▶Ujistěte se, že byla použita pouze doručená sada elektrických kabelů a hadic.
▶Ujistěte se, že nedošlo nebo nedojde k poškození elektrického kabelu a zástrčky. Pokud došlo k poškození, nechte poškozenou část vyměnit elektrikáře.
▶Použijte samostatnou zásuvku pro uzemnění napájení, jež je po instalaci snadno přístupná. Spotřebič musí být uzemněný.
▶Ujistěte se, že hadicové spoje a připojení jsou pevné a nedochází k úniku vody.

Doporučené použití

Tento spotřebič je určen na praní prádla, které je určeno k praní v pračce. Vždy se řid'te pokyny uvedenými na štítku každého oděvu. Je určen výhradně pro domácí použití uvnitř domu. Není určený pro komerční nebo průmyslové využití.

Není dovoleno spotřebič jakkoli měnit nebo upravovat. Nedovolené zacházení může způsobit nebezpečí a ztrátu všech nároků na záruku a odpovědnost.

Poznámka:

Ilustrace v následujících kapitolách se mohou v důsledku technických změn a rozdílnosti modelů lišit od vašeho spotřebiče.

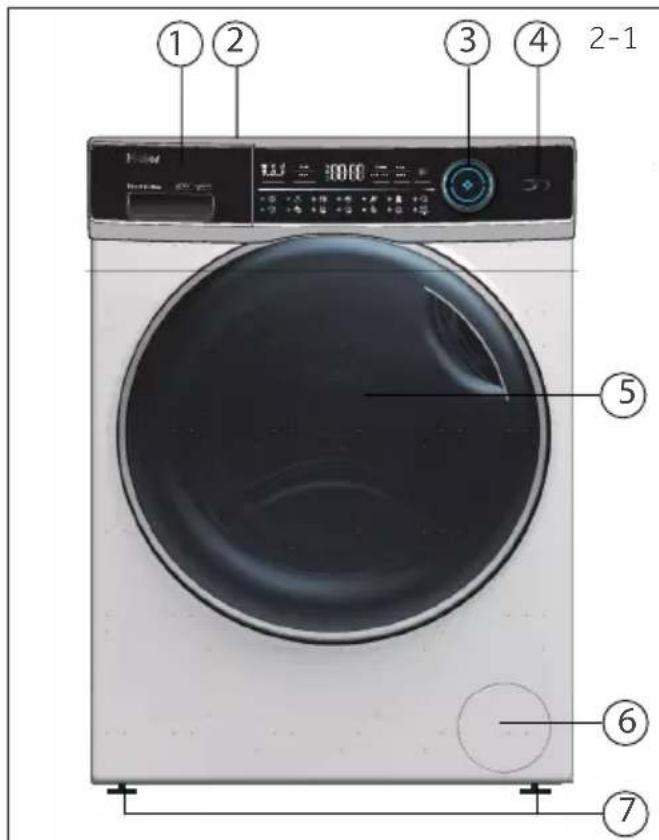

2.1 Obrázek spotřebiče

Zepředu (Obr. 2-1).

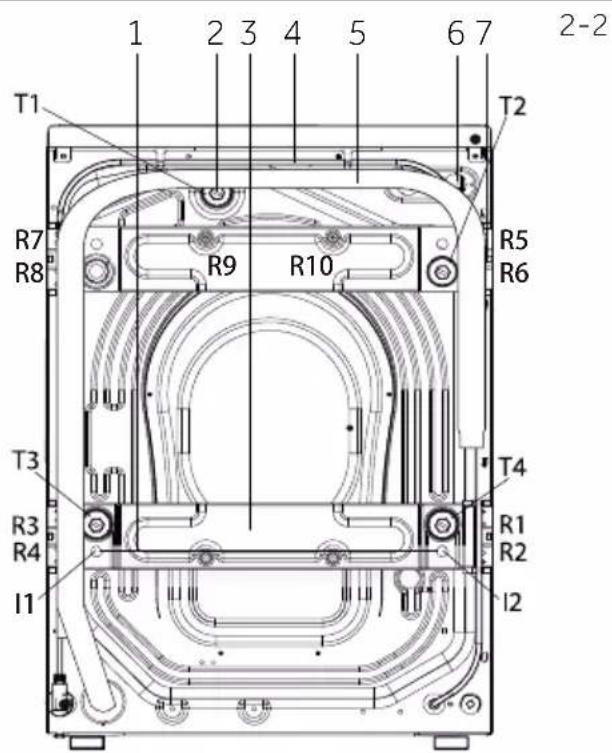

Zadní strana (Obr. 2-2).

1 Zasuvka na prací prostředek/ Aviváž
2 Pracovní deska
3 Volič programů
4 Ovládací panel
5 Dveře pračky

6 Servisní klapka s filtrem čerpadla. Nouzové táhlo zámku dveří s vypouštěcí hadičkou.
7 Nastavitelné nožičky

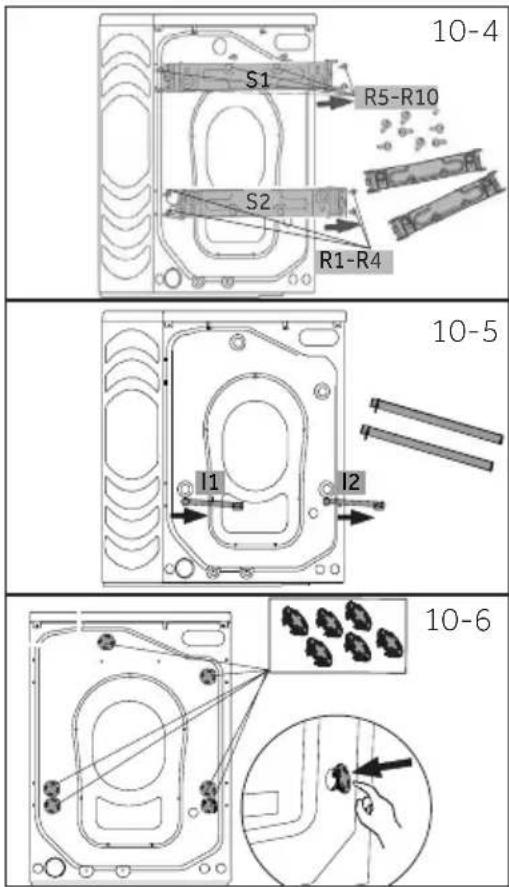

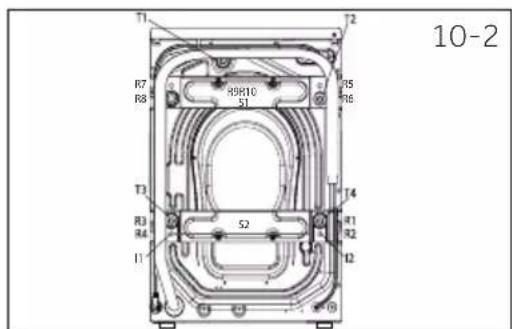

1 Kovová tyč (I1 - I2) (HW100/120-B...)

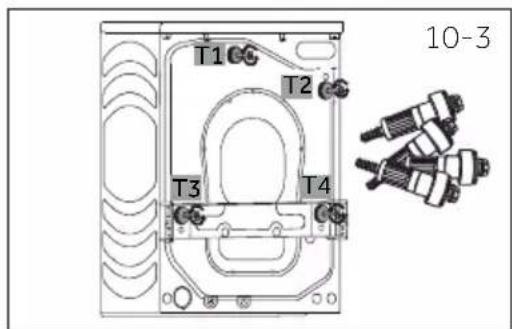

2 Transportní šrouby (T1-T4)
3 Výztuž na zadní stěně (HW100/120-B...)
4 Napájecí kabel
5 Odtoková hadice
6 Přívodní ventil vody
7 Vyztužovací šrouby pro zadní stěnu (R1-R10) (HW100/120-B...)

2.2 Příslušenství

Zkontrolujte příslušenství a textovou dokumentaci podle tohoto seznamu (Obr. 2-3):

Sestava přívodní hadice

6 uzavíracích zátek

Držák odto- kové hadice

Tlumiče na redukci hluku

Doprovodné listiny

Návod k použití

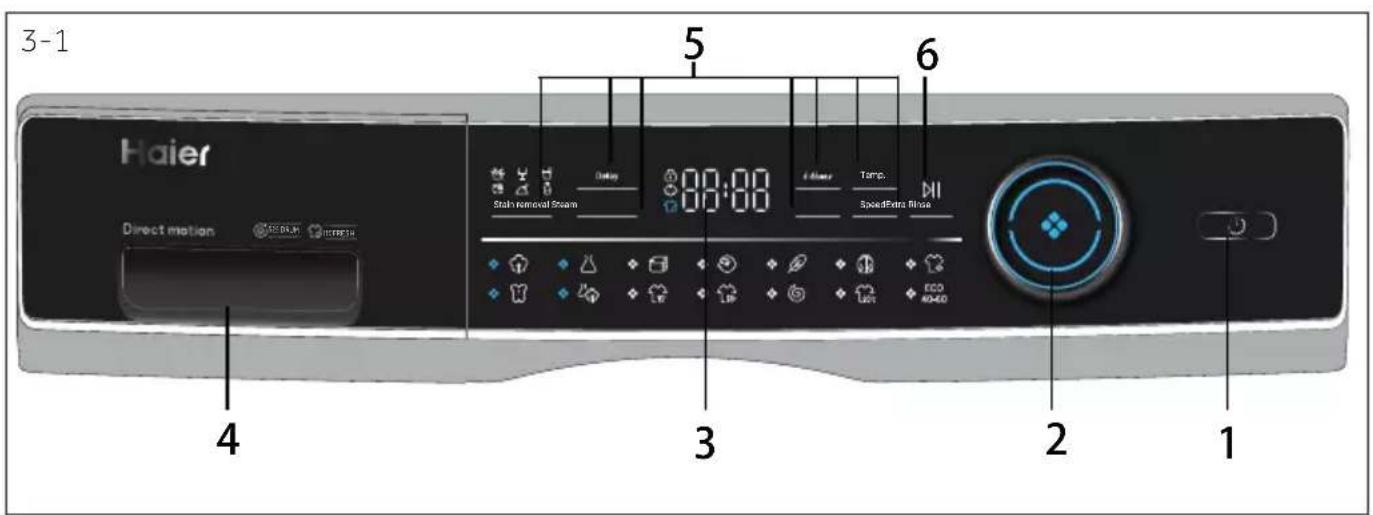

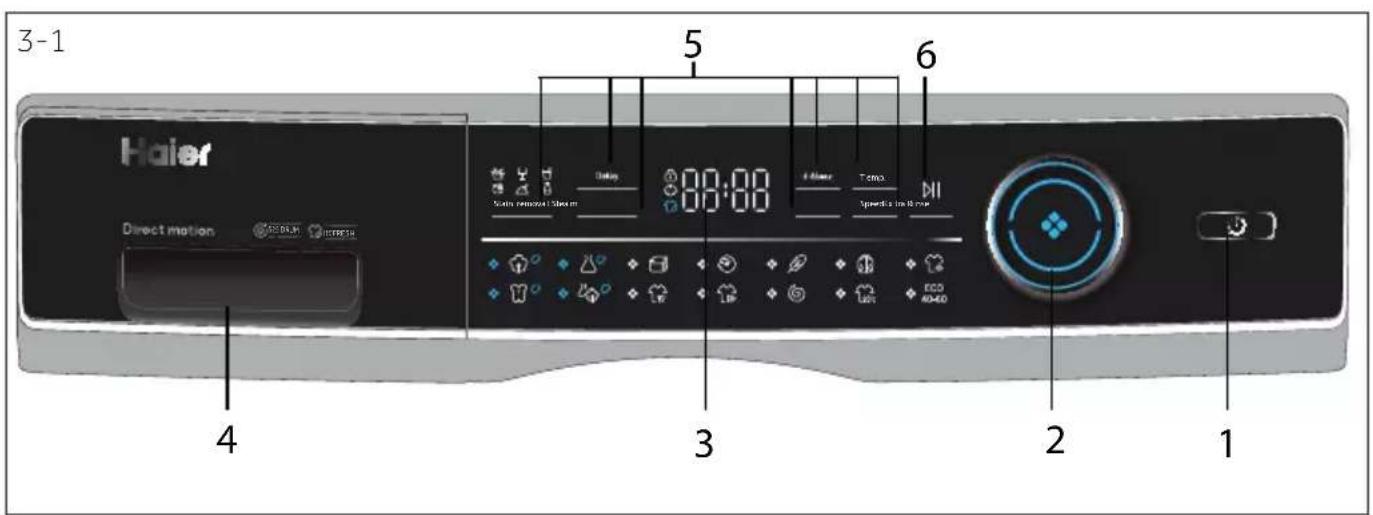

1 "Tlačítko „Zapnutí"
2 Volič programů

3 Displej
4 Zásuvka na prací prostředek/aviváž

5 Tlačítka doplňkových funkcí
6 Iačitko "Start/Pauza"

Poznámka: Akustický signál

V následujících případech zazní signál:

▶při stisknutí tlačítka

▶na konci programu

▶ při otočení voliče programů

Akustický signál může být v případě potřeby zrušen; viz DENNÍ POUŽITÍ (Str. 18 bod 6.13).

Zapněte spotřebič jemným stisknutím tohoto tlačítka (Obr. 3-2), displej se rozsvítí, kontrolka tlačítka "Start/Pauza" začne blikat. Opětovným stisknutím tlačítka po dobu asi 2 sekundy spotřebič vypnete. Pokud po určitém čase není aktivována žádná funkce nebo program, spotřebič se automaticky vypne.

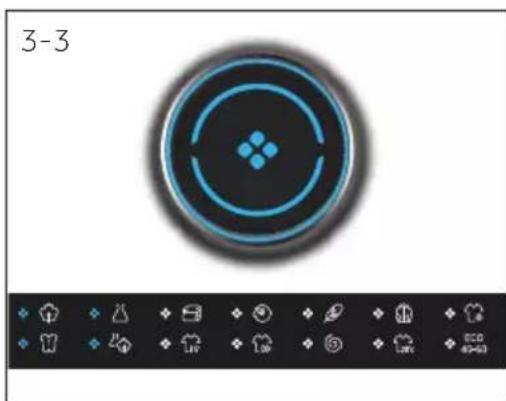

3.2 Volič programů s nabídkou programů

Otáčením knoflíku (Obr.3-3) můžete vybrat jeden ze 14 programů, rozsvítí se příslušná LED dioda a zobrazí se jeho výchozí nastavení.

3.3. Displej s nabídkou doplňkových funkcí

Displej (Obr. 3-4) zobrazuje následující informace:

Čas praní
▶ Odložení konce programu
▶ Chybové kódy a servisní informace
▶ Funkční tlačítka a tlačítko "Start / Pauza"

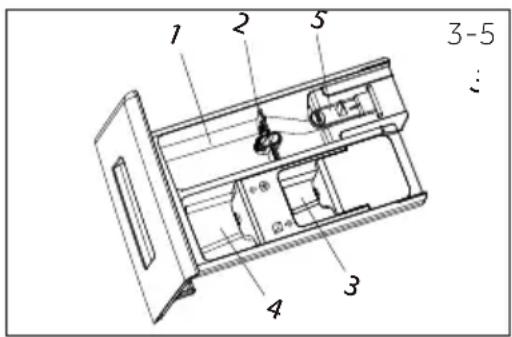

3.4 Zásuvka na prací prostředky

Po otevření zásuvky, můžete vidět následující komponenty (obr. 3-5):

1: Přihrádka na práškový nebo tekutý prací prostředek
2: Přepínač pracího prostředku, zvedněte ho pro práškový prací prostředek, pro tekutý prací prostředek jej dejte dolů.
3: Přihrádka na dezinfekci.
4: Přihrádka na aviváž.
5: Zajistěte úchytku, zatlačte ji dolů a vytáhněte zásuvku podle příručky na prací prostředek (viz P12).
Doporučení pro použití konkrétního pracího prostředku v jednotlivých programech a teplotách je uvedeno více na str. 16.

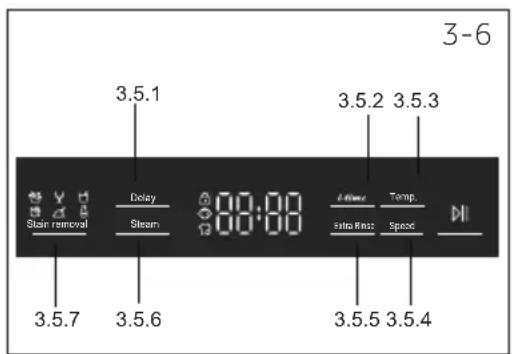

3.5 Tlačítka doplňkových funkcí

Tlačítka doplňkových funkcí (obr. 3-6) umožňují k vybranému programu přidat další nastavení ještě před jeho spuštěním. Po jejich stisknutí se na displeji zobrazí příslušná kontrolka.

Vypnutím spotřebiče nebo nastavením nového programu se všechny možnosti vypnou.

Pokud má tlačítko více možností, je možné zvolit požadovanou možnost opakovaným stisknutím tlačítka.

Pokud zvolená funkce svítí slabě, není aktivní, pokud svítí jasně, tato funkce je aktivní.

Poznámka: Nastavení od výrobce

Pračky Haier mají ve svém výchozím nastavení nakonfigurované všechny programy tak, aby dosahovaly nejlepších výsledků. Pokud nemáte speciální požadavky na program, doporučujeme ponechat jej v jeho výchozím nastavení z důvodu optimalizace spotřeb energie a vody.

3.5.1 Funkční tlačitko "Delay" (odložení konce programu)

Stisknutím tlačítka "Delay" (odložení) (obr. 3-7) spustíte program se zpožděním - odložíte tedy ukončení programu. Zpoždění času konce lze zvyšovat v krocích po 30 minutách od 0,5 do 24 hodin. Například zobrazení nastaveného času odloženého konce je

6:30, což znamená, že konec cyklu programu bude za 6 hodin a 30 minut. Stisknutím tlačítka „Start / Pauza" aktivujete časové zpoždění. Časová prodleva musí být delší než doba běhu programu, jinak se program spustí okamžitě. Tato funkce se nevztahuje na programy "Odstřed'ování", "Osvěžení (Refresh)" a "Eco 40-60".

3-7

Poznámka: Tekutý prací prostředek

Při použití tekutého pracího prostředku se odložení konce programu nedoporučuje aktivovat.

3- Ovládací panel

3.5.2 Funkční tlačítko "i-time"

Tato funkce (Obr. 3-8) zintenzivňuje různé doby praní. Tuto funkci není možné zvolit pro všechny programy. Programy, pro které je možné zvolit tuto funkci, naleznete na straně 12.

3.5.3 Funkční tlačítko "Temp" (teplota)

Stisknutím tohoto tlačítka (Obr. 3-9) změníte teplotu praní programu. Pokud není zobrazená žádná hodnota (na displeji se zobrazuje "--"), voda se nebude ohřívat, provede se praní ve studené vodě.

3.5.4 Funkční tlačitko "Speed" (rychlost odstřed'ování)

Dotykem tohoto tlačítka (Obr. 3-10) změníte nebo zrušíte program odstředění. Pokud není zobrazená žádná hodnota, na displeji se zobrazuje ("☐"), na konci cyklu nebude provedeno odstředování (ždímání).

3.5.5 Tlačítko "Extra Rinse" (přídavné máchání)

Použijte tuto funkci, pokud si přejete intenzivnější vymáchání pracího prostředku z prádla. Doporučujeme ji pro osoby s citlivou pokožkou. Opakovaným stisknutím tlačítka "Extra Rinse" (Obr. 3-11) můžete vybrat 1 - 3 přídavné cykly. Ty se budou na displeji zobrazovat postupně jako P--1/ P--2/ P--3.

3.5.6 Tlačítko "Steam" (pára)

Po stisknutí tohoto tlačítka (Obr. 3-12) je možné zvolit program s funkcí páry. U programů s funkcí páry je kontrolka zelená a kontrolka uprostřed knoflíku svítí. Můžete si vybrat, zda tuto funkci potřebujete při použití programů "Bavlna, Syntetika, Mix, Dětská péče". Při použití funkce praní párou se rozsvítí ikona praní párou.

3.5.7 Tlačítko "Stain removal" (odstraňování skvrn) Stiskněte toto tlačítko (Obr. 3-13) a vyberte speciální funkce odstranění skvrn. Symboly jednotlivých typů skvrn jsou vysvětleny níže.

Tráva

Krev

Víno

Džus/ovoce

Mléko

3.6 Tlačitko "Start/Pauza"

Stiskněte toto tlačítko (Obr. 3-14), pro spuštění nebo přerušení aktuálně probíhajícího programu. Během nastavování programu a během spuštění programu LED kontrolka "Start/Pauza" svití nebo při přerušení bliká.

3.7 Dětský zámek

Po výběru programu a následném spuštění současně stiskněte a podržte na 3 sekundy tlačítka "Speed" a "Start / Pauza" (Obr.3-15), a tím zablokujete všechny ovládací prvky na panelu.

Pro odblokování se znovu najednou dotkněte obou stejných tlačítek. Když je dětská pojistka aktivní, rozsvítí se kontrolka dětského zámku. Funkce je volitelná a nastavit se dá pouze, pokud je pračka zapnutá.

Při stisknutí jakéhokoliv tlačítka, pokud je aktivován dětský zámek, se na displeji zobrazí cLot (Obr. 3-16) a změna nastavení nebude provedena.

3-14

3-15

3-16

Prostor na prací prostředky pro:1 Prací prostředek2 Aviváž nebo parfém do pračky3 Dezinfekce 3)

• Ano, o Volitelné, / Ne

Program

Max. náplň1)v kgHW80-B... HW100-B... HW120-B...

Teplota

Druh tkaniny

Výchozi rych-lost odstře-dění ot./min

Funkce

v°C 2) volitelný rozsah 1

2) výchozíteplota

l-time

Pára

Extra máchání

Odložení konce

Odstraňování skvn

Bavlna

8/10/12 * do 90 40

●

o

o

Bavlna 1400

●

●

●

●

Syntetika

4/5/6 * do 60 40

●

o

o

Syntetická nebo smíšená látka

1200

/

●

●

●

Přikrývky

4/5/6 * do 40 30

●

o

/

Deky, přikrývky 800

●

/

●

●

/

Vlna

2/2,5/3 * do 40 *

●

o

/

Vlněné oble-čení vhodné do pračky

800

●

/

●

●

Jemné/Hedvábí

2/2,5/3 * do 30 30

●

o

/

Jemné prádlo a hedvábí

600

/

/

●

●

Outdoor

4/5/6 * do 40 30

●

o

o

Bavlna 1000

●

/

●

●

Osvěžení (Refresh)

1

/

/

/

/

Bavlna/Synte-tické prádlo

0

/

/

/

/

Dětská péče

4/5/6 * do 90

40

●

o

o

Bavlna/Synte-tické prádlo

1000

●

●

●

Mix

4/5/6 * do 60 30

●

o

o

Mírně znečiš-těné smíšené prádlo z bavlny a syntetiky

1000

●

●

●

●

Expres 15' 2) L15'

1

* do 40

*

●

o

Bavlna/Synte-tické prádlo

1000

●

/

●

●

Rychly

4/5/6 * do 40 40

●

o

o

Bavlna/Synte-tické prádlo

1000

/

/

●

●

Odstředění

8/10/12

/

//

/

/

Všechny látky

1000

////

/

Bavlna 20°C

8/10/12 * do 20 20

●

o

o

Bavlna 1000

●

/

●

●

Eco 40-60°C

ECO 40-60

8/10/12

/

/

●

o

Stand. program pro bav. a lěné pr.

1400

/////

/

Program

Max. náplň1)v kgHW80-B... HW100-B... HW120-B...

Teplota

Druh tkaniny

Výchozí rych-lost odstředění ot./min

Funkce

v°C2) volitelný rozsah 1

23

Druh tkaniny

I-time

Pára

Extra máchání

Odložení konce

Odstraňování skvrn

Bavlna

8/10/12 *

do 90 40

•

o

o

Bavlna 1400

•

• •

•

•

Syntetika

4/5/6 *

do 60 40

•

o

o

Syntetická nebo smíšená látka

1200

/

• • •

•

•

Přikrývky

4/5/6 *

do 40 30

•

o

/

Deky, přikrývky 800

•

/

•

•

/

Vlna

2/2,5/3 *

do 40 *

•

o

/

Vlněné oble-čení vhodné do pračky

800

•

/

•

•

Jemné/Hedvábí

2/2,5/3 *

do 30 30

•

o

/

Jemné prádlo a hedvábí

600

/

/

•

•

Outdoor

4/5/6 *

do 40 30

•

o

o

Bavlna 1000

•

/

•

•

Osvěžení (Refresh)

1

/

/

/

/

/

Bavlna/Synte-tické prádlo

0

/

/

/

/

Dětská péče

4/5/6 *

do 90

40

•

o

o

Bavlna/Synte-tické prádlo

1000

•

• •

•

Mix

4/5/6 *

do 60 30

•

o

o

Mírně znečiš-těné smíšené prádlo z bavlny a syntetiky

1000

•

• •

•

•

Expres 15'

1

* do 40

*

•

o

o

Bavlna/Synte-tické prádlo

1000

•

/

•

•

Rychlý

4/5/6 *

do 40 40

•

o

o

Bavlna/Synte-tické prádlo

1000

/

/

•

•

Odstředění

8/10/12

/

//

/

/

Všechny látky

1000

////

/

Bavlna 20°C

8/10/12 *

do 20 20

•

o

o

Bavlna 1000

•

/

•

•

Eco 40-60°C

ECO 40-60

8/10/12

/

/

•

o

o

Stand. program pro bav. a lněné pr.

1400

////

/

* Rozsah teploty vody od "bez ohřevu"
1) Teplotu praní 90 °C zvolte jen pro speciální hygienické požadavky.
2) S nižte množství pracího prostředku, protože délka programu je krátká (nemuselo by dojít k dokonalému vymáchání).
3) Nepoužívejte chemická činidla s pracím prostředkem
Design a technické údaje se mohou díky zlepšení kvality změnit bez předchozího upozornění.

Uvedené hodnoty spotřeby se mohou lišit podle místních podmínek.

Program	Teplota v °C	Max. náplň v kg	Energie v kWh	Voda v l	Čas praní v h:min	Účinnost sušení odstředěním v %
HW120/100/80
	40°C 6/5/4 0,65/0,55/0,50 42/42/32 4:08/4:16/4:23 B
Eco 40-60 *	60°C 6/5/4 0,78/0,58/0,53 42/42/32 4:38/4:20/4:25 B
	60°C	12/10/8	0,76/0,58/0,54	58/56/46 4:38/4:20/4:25 B

* Program pro určení certifikací energetických a jiných standardů dle Nařízení v přenesené pravomoci: (EU) 2019/2014.

ECO praní 40-60

Programátorem zvolte program ECO 40-60, displej zobrazí AUTO a lehce podsvítí funkci "Speed" (otáčky odstřed'ování). Funkci "Speed" (otáčky odstřed'ování) podržte 5 vteřin, než se zobrazí lehce podsvícená funkce "Temp" (nastavení teploty). Nyní můžete korigovat přednastavené hodnoty funkci "Speed" (otáčky odstřed'ování) a "Temp" (nastavení teploty). Poté stiskněte tlačítko Start.

Certifikované programy pro bavlnu 60°C a 40°C jsou vhodné pro praní obvykle znečištěného prádla z bavlny. Jsou to nejefektivnější programy, pokud jde o kombinovanou spotřebu energie a vody pro prádlo z bavlny. Teplota použité vody se může lišit od nastavení teploty cyklu.

Poznámka: Automatická hmotnost

Spotřebič je vybaven rozpoznáním hmotnosti náplně. Při nízkém zatížení se v některých programech automaticky sníží množství energie, vody a doby praní.

6- Denní používání

6.1 Napájení

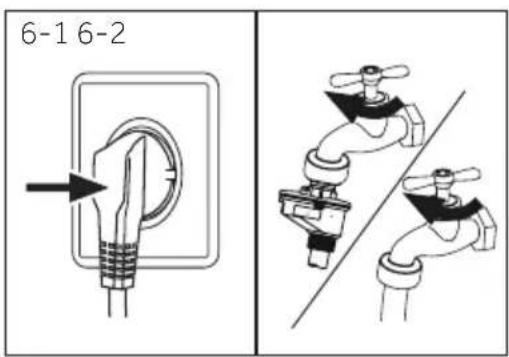

Připojte pračku k napájecímu zdroji (220V až 240V \~/50Hz, Obr. 6-1). Viz také INSTALACE.

6.2 Připojení vody

▶Před připojením zkontrolujte čistotu přívodu vody.
▶Otevřete kohoutek (Obr.6-2).

Poznámka: Těsnost

Před použitím zkontrolujte, zda nedošlo k úniku vody ve spojích mezi kohoutkem a přívodní hadicí tak, že otevřete kohoutek.

6.3 Příprava prádla

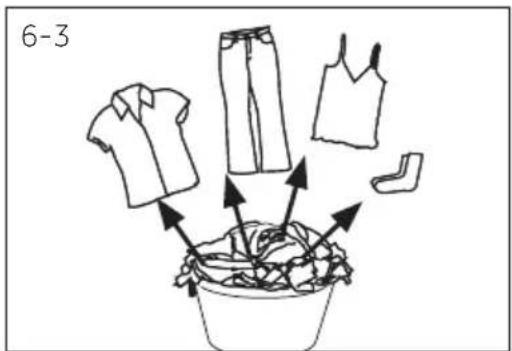

►Roztřid'te oblečení podle druhu látky (bavlna, syn- tetika, vlna nebo hedvábí) a také podle znečištění (Obr. 6-3). Věnujte pozornost informačním štítkům na prádle.
▶Oddělte bílé oblečení od barevného. Nové barevné textilie poprvé vyperte ručně, pro kontrolu, zda neblednou nebo nepouštějí barvu.
▶Vyprázdněte kapsy (klíče, mince atd.) a odstraňte tvrdší ozdobné předměty (např. brože).

▶Oděvy bez lemů, choulostivé a jemně tkané textilie, jako jsou jemné záclony, vložte do sáčku na praní z důvodu péče o toto jemné prádlo (ideálně proved'te praní v ruce či chemické čištění v čistírně).

Stáhněte zipy, suché zipy a háčky, ujistěte se, že jsou knoflíky přišité těsně.

▶Vložte jemné tkaniny, jako je prádlo bez pevného lemu, jemné spodní prádlo a drobné předměty jako jsou ponožky, opasky, podprsenky atd. do pracího pytle.

▶Rozložte velké kusy textilie, jako jsou například ložní prádlo, ložní přikrývky atd.

Džiny a potištěné, dekorované textilie nebo textilie s intenzivními barvami otočte naruby, podle možností je perte zvlášť.

VÝSTRAHA!

Netextilní, a také malé, volné nebo ostré hrany mohou způsobit poruchy a poškození oděvů a spotřebiče.

Tabulka péče

Praní
	Možné prát až do 95°Cběžný proces		Možné prát až do60°Cběžný proces		Možné prát až do60°Cšetrný proces
	Možné prát až do40°Cběžný proces		Možné prát až do40°Cšetrný proces		Možné prát až do40°Cvelmi šetrný proces
	Možné prát až do30°Cběžný proces		Možné prát až do30°Cšetrný proces		Možné prát až do30°Cvelmi šetrný proces
	Ruční pranímax. 40 °C		Neprat
Bělení
	Je povoleno jakékolivbělení		Jen kyslík /bez chlóru		Nebělit
Sušení
	Sušení v bubnovésušičce je možnépři normální teplotě		Sušení v bubnovésušičce je možnépři nižší teplotě		Nesušte v bubnovésušičce
	Sušení na šňůře Sušení ncho
Žehlení
	Žehlit při maximálníteplotě do 200 °C		Žehlit při středníteplotě do 150°C		Žehlit při nízké tep-lotě až do 110 °C; bezpáry (žehlení pároumůže způsobit ne-vratné poškození)
	Nežehlit
Profesionální péče o textilie
	Suché čištění vperchlorethylenu		Suché čištění v uhlo-vodících		Nečistit na sucho
	Profesionální mokréčištění		Nepoužívat profesi-onální mokré čištění

6.4 Vložení prádla do spotřebiče

▶Vložte prádlo kus po kuse

Spotřebič nepřetěžujte. Dbejte na různé maximální zatížení podle jednotlivých programů! Pravidlo pro maximální zatížení: Udržujte šest centimetrů mezi naloženým prádlem a vrcholem bubnu.
Dvířka důkladně zavřete. Ujistěte se, že není přivřeno žádné prádlo.

6- Denní používání

6.5 Výběr pracího prostředku

Účinnost a výkonnost praní je určena kvalitou použitého pracího prostředku.
Používejte pouze prací prostředek určený pro praní v pračce.
▶ V případě potřeby použijte specifické prací prostředky, např. pro syntetické a vlněné tkaniny.
Vždy dodržujte doporučení výrobce pracích prostředků.
▶ Nepoužívejte prací prostředky, jako je trichlorethylen a podobné výrobky.

Zvolte nejvhodnější prací prostředek

Program		Druh pracího prostředku
		Univerzální	Barva	Jemné prádlo	Speciální	Aviváž
Bavlna		L/P L/P - - o
Syntetika		- - L/P - o
Přikrývky		- - L L/P o
Vlna		- - L/P	L/P o
Jemné/Hedvábí		- -	- L/P o
Outdoor		- - L/P	L/P	-
Osvěžení (Refresh)		- -	-	L	o
Dětská péče		L/P L/P - - o
Mix		L/P L/P - - o
Expres 15'		L	L - - o
Rychlý		L/P L/P - - o
Odstředění		- -	- -	-
Bavlna 20 °C		L/P L/P - - o
Eco 40-60 °C		L/P L/P - - o

L = gelový/tekutý prací prostředek P = prací prášek / O = volitelný – / = žádný Při použití tekutého pracího prostředku se nedoporučuje aktivovat odložený konec programu "Delay".

Doporučujeme používat:

▶Prací prášek: 20°C až 90°C* (nejlepší použití: 40-60°C)
Prací prostředek na barevné: 20°C až 60°C (nejlepší použití: 30-60°C)
Prací prostředek pro vlnu/jemné prádlo:20 °C až 30 °C (= nejlepší použití)

* Teplotu praní 90 °C zvolte jen pro speciální hygienické požadavky.
* Pokud si vyberete teplotu vody 60°C nebo vyšší, doporučujeme použít méně pracího prostředku. Prosím, použijte speciální dezinfekční prostředek, který je vhodný pro bavlněné nebo syntetické oblečení.
* Je lepší použít méně pracího prášku nebo prací prostředky s volným mýdlem.

6.6 Přidávání pracího prostředku

1. Vysuňte zásuvku na prací prostředek.

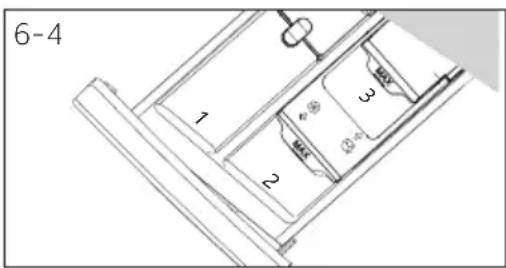

2. Vložte požadované prostředky do odpovídajících přepážek (Obr. 6-4)
3. Zásuvku jemně zatlačte.

Poznámka:

▶Odstraňte zbytky pracích prostředků před dalším cyklem praní ze zásuvky na prací prostředek.
▶ Nepoužívejte nadbytečné množství pracího prostředku nebo aviváže.
▶Postupujte podle pokynů na balení pracího prostředku.
▶Prací prostředek vždy přidávejte těsně před začátkem pracího cyklu.
▶Koncentrovaný tekutý prací prostředek před přidáním nařed'te.
▶Nepoužívejte kapalný čisticí prostředek, pokud je zvolen "Delay".
▶ Pečlivě vyberte nastavení programu podle symbolů péče uvedených na všech štítcích prádla a podle programové tabulky.

6.7 Zapnutí spotřebiče

Pro zapnutí spotřebiče se dotkněte tlačítka "Napájení" (obr. 6-5). LED dioda tlačítka "Start/Pauza" bliká.

6.8 Zvolte program

Pro dosažení nejlepších výsledků praní vyberte program, který odpovídá stupni znečištění a typu prádla. Otáčením voliče programů (Obr. 6-6) vyberte správný program. Vybraný program se rozsvítí a zobrazí se výchozí nastavení.

Poznámka: Odstranění zápachu

Před prvním použitím doporučujeme spustit program Bavlna 90 °C s nastavením otáček odstředování na 600 ot./min bez náplně a s malým množstvím pracího prostředku v prostoru pro prací prostředek (2) nebo se speciálním čistícím prostředkem pro pračku na odstranění případných přilepených zbytků.

6.9 Proved'te jednotlivé volby

Vyberte požadované možnosti a nastavení (Obr. 6-7); viz OVLÁDACÍ PANEL.

6.10 Spuštění pracího programu

Dotkněte se tlačítka "Start/Pauza" (Obr. 6-8) pro spuštění. LED kontrolka tlačítka "Start/Pauza" přestane blikat a bude svítit nepřetržitě. Pračka bude pracovat podle aktuálních nastavení. Změny je možné uskutečnit pouze po zrušení programu.

6.11 Přerušení - zrušení programu praní

Pro přerušení běžícího programu jemně stiskněte tlačítko "Start/Pauza". LED kontrolka začne blikat. Opětovným stisknutím obnovte proces praní.

Zrušení běžícího programu a jeho jednotlivých nastavení

1. Dotkněte se tlačítka "Start/Pauza" pro prerušení běžícího programu.
2. Pro vypnutí spotřebiče se dotkněte tlačítka "Zapnutí" asi na 2 sekundy.
3. Opětovným dotykem tlačítka "Zapnutí" zapněte pračku, stiskněte program "Odstředění" a vyberte variantu "bez odstředění" (kontrolky rychlosti jsou vypnuté). Takto vypustíte z pračky vodu.
4. Vyberte nový program a spustte jej.

6.12 Po praní

Poznámka: Zámek dveří

▶Z bezpečnostních důvodů jsou dveře během cyklu praní zamčené. Dveře lze otevřit pouze na konci programu nebo po správném zrušení programu (viz popis výše).
▶V případě vysoké hladiny vody, vysoké teploty vody a během odstřed'ování nelze dveře otevřít; je zobrazeno Loc I-

1. Na konci programového cyklu se zobrazí End.
2. Spotřebič se automaticky vypne.
3. Odstraňte prádlo co nejdříve, jak to bude možné, zacházejte s ním jemně, abyste zabránili dalšímu zmačkání.
4. Vypněte přívod vody.
5. Odpojte sítový kabel.
6. Otevřete dvířka, abyste zabránili tvorbě vlhkosti a pachů. Pokud spotřebič nepoužíváte, dvířka nechte otevřené.

Poznámka: Pohotovostní režim/úsporný režim

Pokud je pračka zapnutá a není aktivován prací program do 2 minut, nebo pokud není na konci programu vyjmuté prádlo a spotřebič vypnut, přejde po 2 minutách automaticky do pohotovostního režimu a displej se vypne. Tímto způsobem se šetří energie.

6.13 Aktivace nebo deaktivace zvukové signalizace

Akustický signál můžete v případě potřeby zrušit:

1. Zapněte spotřebič.
2. Vyberte program MIX.
3. Současně se dotkněte tlačítka "Delay" a tlačítka "Temp" po dobu přibližně 3 sekund. Zobrazí se "BEEP OFF" a zvuková signalizace se deaktivuje.

Pokud chcete zvukovou signalizaci aktivovat, opět stiskněte současně tato dvě tlačítka. Zobrazí se "bEEP 0n".

Použití odpovědné vůči životnímu prostředí

▶ Chcete-li dosáhnout nejlepšího využití energie, vody, pracího prostředku a času, použijte doporučenou maximální velikost náplně.
Nepřetěžujte spotřebič (dodržujte předepsané hodnoty maximálního množství vloženého prádla u jednotlivých programů).
▶ Pro mírně znečištěné prádlo zvolte program "Expres 15".
▶Aplikujte presné dávky každého pracího prostředku.
▶Vyberte nejnižší přiměřenou teplotu praní - moderní prací prostředky účinně perou i při teplotách méně než 60 °C.
▶Zvyšte výchozí nastavení pouze v případě silného znečištění.
▶Vyberte max. rychlost odstřed'ování při použití sušičky pro domácnost.

8.1 Čištění zásuvky na prací prostředek

Vždy se ujistěte, že po skončení cyklu v zásuvce nezůstávají žádné zbytky pracího prostředku a udržujte ji čistou. (Obr. 8-1):

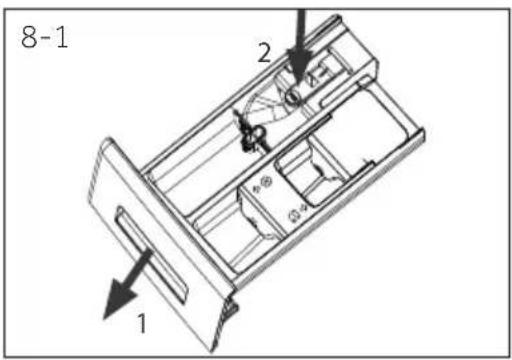

1. Vytáhněte zásuvku, dokud se nezastaví.
2. Stiskněte uvolňovací pojistku a vysuňte zásuvku.
3. Vypláchněte zásuvku vodou, dokud není čistá, a zasuňte zásuvku zpět do spotřebiče.

▶Během čištění a údržby pračku odpojte.

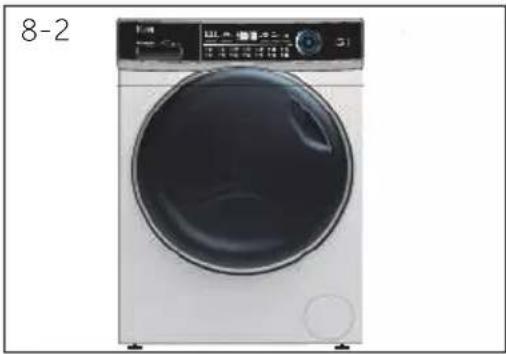

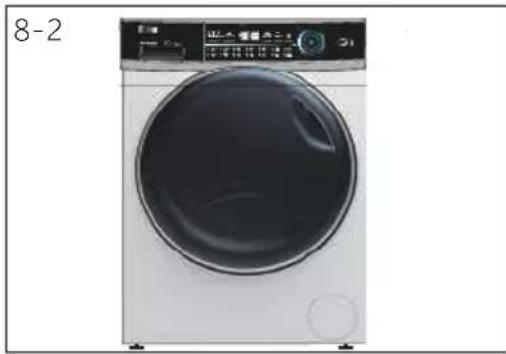

K čištění krytu spotřebiče (Obr. 8-2) a pryžových komponentů použijte měkký hadřík s mýdlovou vodou.
▶Nepoužívejte organické chemikálie ani korozivní rozpouštědla.

8.3 Vstupní ventil vody a filtr vstupního ventilu

Pro zabránění zablokování dodávky vody pevnými látkami, jako je vodní kámen, pravidelně čistěte filtr vstupního ventilu.

▶Odpojte napájecí kabel a vypněte přívod vody.

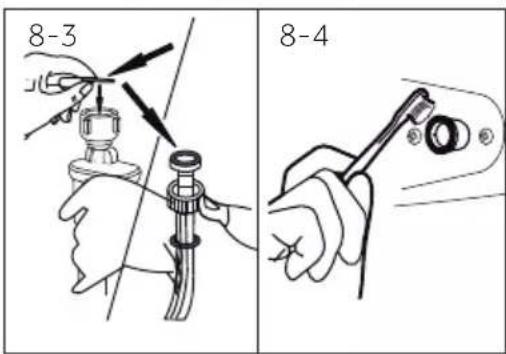

▶Odšroubujte přívodní hadici vody na zadní straně (Obr. 8-3) pračky, jakož i z kohoutku.
▶ Filtry vypláchněte vodou a očistěte kartáčkem (Obr. 8-4).
▶Vložte iltr a namontujte přívodní hadici.

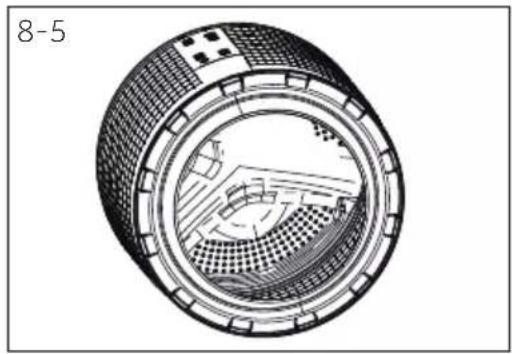

Z bubnu odstraňte omylem vyprané předměty, např. kovové části, jako jsou sponky, mince atd. (Obr. 8-5), protože způsobují skvrny a poškození.
▶Na odstraňování skvrn od rzi použijte bezchlórový čisticí prostředek. Dodržujte varovné pokyny výrobce čistícího prostředku.
▶Nepoužívejte na čištění žádné tvrdé předměty ani ocelovou vlnu.

8,5 Dlouhé období nepoužívání

Pokud je spotřebič delší dobu nečinný:

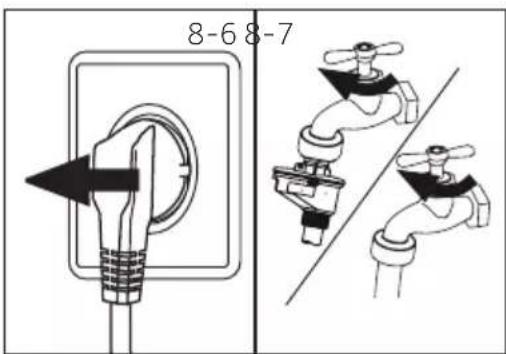

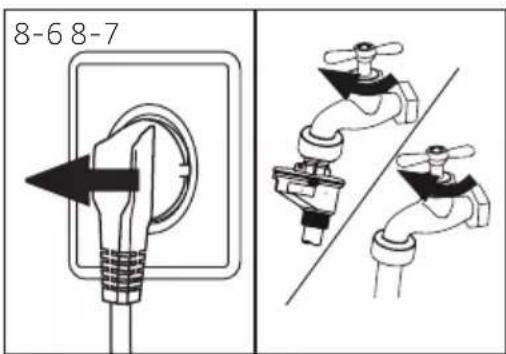

1. Vytáhněte elektrickou zástrčku (obr. 8-6).
2. Vypněte prívod vody (Obr. 8-7).
3. Otevřete dvířka, abyste zabránili tvorbě vlhkosti a pachů. Pokud je nepoužíváte, nechte dveře otevřené.

Před dalším provozem zkontrolujte přívodní a odtokovou hadici. Ujistěte se, že je vše správně nainstalováno a bez úniku vody.

8.6 Filtr čerpadla

Filtr čerpadla vyčistěte jednou za měsíc a zkontrolujte jej, pokud spotřebič:

▶Nevypouští vodu,
▶Neodstředuje,
▶Způsobuje neobvyklý šum při běhu.

VAROVÁNÍ!

Riziko popálení! Voda v čerpadle může být velmi horká! Před jakýmkoliv zásahem vyčkejte, než voda uvnitř pračky dosáhne pokojové teploty.

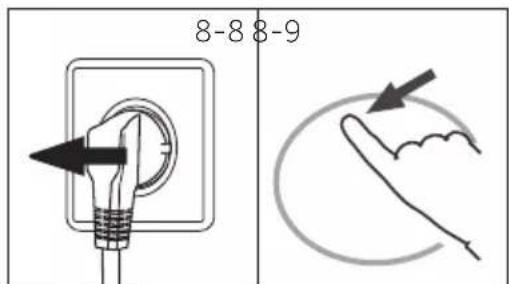

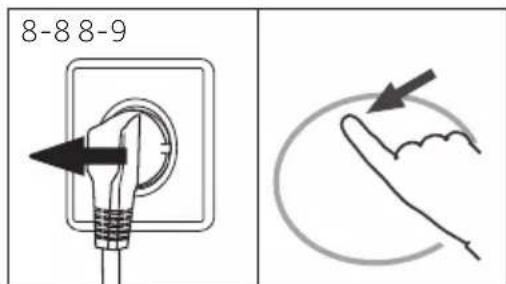

1. Vypněte a odpojte pračku (Obr. 8-8).
2. Otevřete servisní klapku jemným zatlačením na její horní část "na 12. hodině" Nepoužívejte žádné mince, nebo jiná páčidla. (Obr. 8-9).

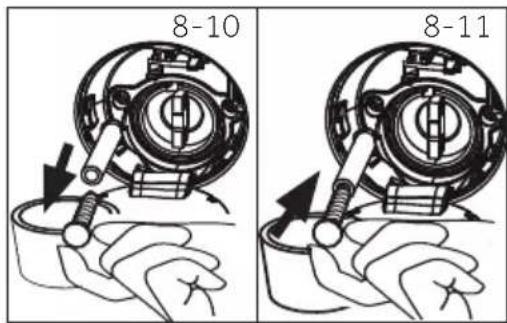

3. Zajistěte plochou nádobu na zachycení vyteklé vody (Obr. 8,-10). Může to být větší objem!
4. Vytáhněte odtokovou hadici a držte ji nad nádobou (Obr. 8-10).
5. Vyberte těsnící zástrčku z odtokové hadice (Obr. 8-10).
6. Po úplném vypuštění vody uzavřete odtokovou hadici (Obr. 8-11). a zatlačte ji zpět do zařízení.

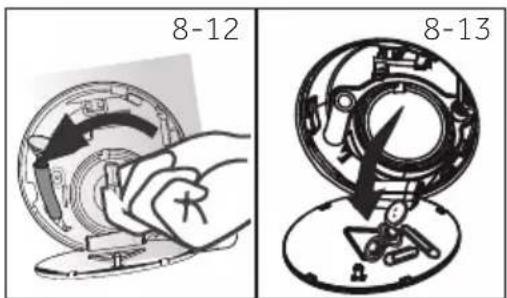

1. Odšroubujte a odstraňte filtr čerpadla proti směru hodinových ručiček (Obr. 8-12).

2. Odstraňte usazeniny a nečistoty (obr. 8-13).

1. Opatrně vyčistěte filtr čerpadla, např. pomocí tekoucí vody (Obr. 8-14).

2. Důkladně ho umístěte zpět (obr. 8-15).

3. Zavřete servisní klapku.

VÝSTRAHA!

▶ Těsnění iltru čerpadla musí být čisté a nepoškozené. Pokud není víko zcela utažené, může dojít k úniku vody.
▶Filtr musí být na svém místě, jinak může docházet k únikům vody.

Hodně vzniklých problémů můžete vyřešit sami bez zvláštní kvalifikace. Vyskytne-li se nějaký problém, dříve než se obrátíte na prodejce, zkontrolujte všechny uvedené možnosti a postupujte podle níže uvedených pokynů. Viz ZÁKAZNICKÝ SERVIS.

VAROVÁNÍ!

▶Před prováděním údržby spotřebič vypněte a odpojte ho od elektrické sítě.
▶Elektrické součásti smí opravovat pouze kvalifikovaný odborník, protože neodborné zásahy by mohly způsobit rozsáhlá následná poškození.
▶P oškozený síťový kabel musí vyměnit pouze pracovník autorizovaného servisu s certifikovaným oprávněním na požadovanou činnost, aby se zabránilo možným rizikům.

9.1 Informační kódy

Následující kódy se zobrazují pouze pro informace týkající se pracího cyklu. Není třeba provádět žádné opatření.

Kód Zpráva
1:25	Zbývající čas praní bude trvat 1 hodinu a 25 minut
6:30	Zbývající doba pracího cyklu včetně zvoleného zpoždění v konečném důsledku bude 6 hodin a 30 minut
AUTO	Automatické zjištování zatížení funguje pouze u některých programů.
HonEc	Praní bylo ukončeno. Spotřebič se automaticky vypne.
Locl -	Dveře jsou zavřené kvůli vysoké hladině vody, vysoké teplotě vody nebo kvůli cyklu odstřed’ování.
bEEP OFF	Zvuková signalizace je deaktivována.
bEEP On	Zvuková signalizace je aktivována.
cLol -	Funkční tlačítka jsou uzamčena. Změna programu je neplatná.

9.2 Řešení problémů s displejovými kódy

Problém Příčina Řešení
CLR FLTR	• Chyba vypouštění, voda není úplně vyčerpána do 6 minut.	• Vyčistěte filtr čerpadla.• Zkontrolujte instalaci odtokové hadice.
E2	• Chyba uzamčení. • Správně zavřete dvířka.
E4	• Hladina vody není dosažena ani po 12 minutách.• Odtoková hadice má "samosifón".	• Ujistěte se, že kohoutek je zcela otevřený a tlak vody je normální.• Zkontrolujte instalaci odtokové hadice.
E8	• Porucha úrovně bezpečnostní hladiny vody.	• Obrat’te se na autorizovaný servis.
F3	• Chyba snímače teploty.	• Obrat’te se na autorizovaný servis.
F4	• Porucha ohřevu.	• Obrat’te se na autorizovaný servis.

9- Řešení problémů

Problém Příčina Řešení
F7	• Chyba motoru.	• Obratte se na autorizovaný servis.
FA	• Chyba snímače hladiny vody	• Obratte se na autorizovaný servis.
FCOnebo FC1 nebo FC2	• Nezvyklá chyba v komunikaci.	• Obratte se na autorizovaný servis.
Unb	• Detekce nesymetrického zatížení.	• Zkontrolujte a vyvažte zatížení prádla v bubnu.Snižte množství prádla.

9.3 Řešení problémů bez displejových kódů

Problém Příčina Řešení
Pračka nefunguje.	Program ještě nebyl spuštěn.Zkontrolujte program a spustte jej.Dveře nejsou správně zavřené.Správně zavřete dveře.Zařizení nebylo zapnuté.Zapněte spotřebič.Výpadek napájení.Zkontrolujte zdroj napájení.Je aktivována dětská pojistka.Deaktivujte dětskou pojistku.
Pračka se nenaplnila vodou.	Není přísun vody.Přívodní hadice je zalomená.Filtr na přívodní hadici je zabloko-ván.Tlak vody je nižší než 0,03 MPa.Dveře nejsou správně zavřené.Porucha zásobování vodou.	Zkontrolujte vodovodní ventil.Zkontrolujte přívodní hadici.Vyčistěte filtr přívodní hadice.Zkontrolujte tlak vody.Správně zavřete dveře.Zajistěte přívod vody.
Pračka se během plnění vodou vy-pouští.	Výška odtokové hadice je nižší než 80 cm.Konec odtokové hadice zasahuje do vody.	Zkontrolujte, zda je vypouštěcí hadice správně nainstalována.Ujistěte se, že vypouštěcí hadi-ce nezasahuje do vody.
Porucha vypouště-ní.	Odtoková hadice je zablokovaná.Filtr čerpadla je zablokovaný.Konec odtokové hadice je vyšší než 100 cm nad úrovní podlahy.	Odblokujte odtokovou hadici.Vyčistěte filtr čerpadla.Zkontrolujte, zda je vypouštěcí hadice správně nainstalována.
Silné vibrace během odstředování.	Nebyly odstraněny všechny pře-pravní šrouby.Spotřebič není ve stabilní pozici.Spotřebič je nesprávně naplněn.	Odstraňte všechny přepravní šrouby.Zajistěte stabilní podlahu a vyrovnanou polohu.Zkontrolujte hmotnost a vyvá-žení náplně.
Proces se zastavil před dokončením pracího cyklu.	Porucha vody nebo elektrická po-rucha.	Zkontrolujte napájení a přívod vody.
Proces se po uply-nutí určité doby za-staví.	Spotřebič zobrazuje chybový kód.Problém vznikl způsobem zatížení.Program provádí cyklus namáčení.	Zkontrolujte zobrazené kódy.Snižte nebo upravte zatížení.Zrušte program a restartujte.
Bubnem a/nebo zásuvkou na prací prostředek uniká nadbytečná pěna.	Prací prostředek je nevhodný.Nadměrné použití pracího prostředku.	Zkontrolujte doporučení pracích prostředků.Snižte množství pracího prostředku.
Automatické nastavení doby praní.	Doba trvání programu praní bude upravena.	To je normální a neovlivňuje funkčnost.
Odstřed’ování selhalo.	Špatné vyvážení prádla.Zkontrolujte náplň spotřebiče a prádla a znovu spustte program odstřed’ování.
Neuspokojivý výsledek praní.	Stupeň znečištění nesouhlasí s vy-braným programem.Množství pracích prostředků neby-lo dostatečné.Maximální zatížení bylo překročeno.Prádlo bylo v bubnu rozmístěno ne-rovnoměrně.	Vyberte jiný program.Zvolte prací prostředek podle stupně znečištění a podle specifikací výrobce.Snižte množství náplně.Uvolněte prádlo.
Na prádle se nachá-zejí zbytky pracího prášku.	Nerozpustné částice prášku mo-hou zůstat jako bílé skvrny na prá-dle.	Proved’te extra máchání.Pokuste se odstranit skvrny od prášku.Zvolte jiný prací prostředek.
Na prádle se nachá-zejí šedé skvrny.	Jsou způsobeny tuky, jako jsou ole-je, krémy nebo masti.	Ošetřete prádlo speciálním čisticím prostředkem.

Poznámka: Tvorba pěny

Pokud se během cyklu odstřed'ování zjistí přiliš mnoho pěny, motor se zastaví a aktivuje se vypouštěcí čerpadlo na dobu 90 sekund. Pokud toto odstranění pěny selže až 3x, program se ukončí bez odstřed'ování.

Pokud se chybové hlášení objeví i po přijatých opatřeních, vypněte spotřebič, odpojte napájecí zdroj a obrat’te se na zákaznickou službu.

9.4 V případě výpadku proudu

Aktuální program a jeho nastavení se uloží.

Po obnovení napájení se obnoví provoz.

Pokud výpadek napájení přeruší prací program, který běží, dvířka se mechanicky zablokují. Ábyste mohli dostali prádlo ven, neměli byste ve skleněném průzoru dvířek vidět žádnou hladinu vody. - Nebezpečí popálení! Úroveň vody se musí snížit jak je uvedeno ve "Filtri čerpadla". Nevytahujte páčku (A) zpod servisní klapky (obrázek 9-1), dokud se dveře nedojde k odemknutí mírným kliknutím. Poté znovu upevněte všechny díly.

Poznámka: Odemkněte dveře

Když je pračka v bezpečném stavu (hladina vody je pod oknem v určité výši, teplota válce je pod 55 °C, válec uvnitř se neotáčí), můžete odemknout provozní dveře pračky.

10.1 Příprava

▶Vyjměte spotřebič z obalu.

Odstraňte veškerý obalový materiál včetně polystyrénového podkladu, uložte je mimo dosah dětí.
Během otevírání balení mohou být na plastovém sáčku a na otvoru viditelné kapky vody. Je to běžný jev, který je výsledkem vodních zkoušek v továrně.

Poznámka: Zneškodňování obalů

Všechny obalové materiály udržujte mimo dosah dětí a zlikvidujte ho způsobem, který je šetrný k životnímu prostředí.

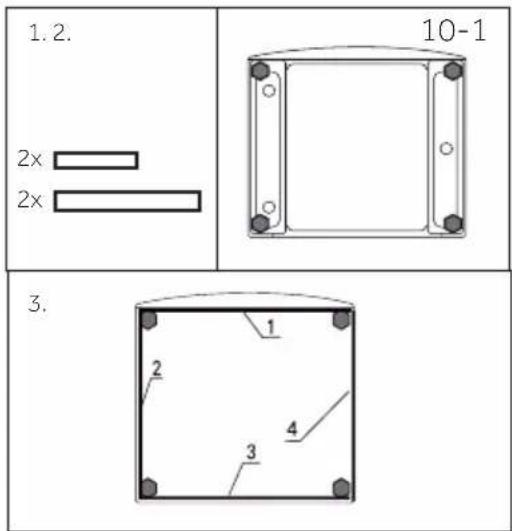

10,2 VOLITELNÉ Nasad'te podložky na snížení hluku.

1. Při otevírání smršťovacího balení najdete několik podložek na snížení hluku. Tyto se používají ke snížení hluku. (Obr. 10-1).
2. Položte pračku na její boční stranu, dvířky směrem nahoru, spodní stranou od obsluhy.
3. Vyjměte protihlukové podložky a odstraňte oboustrannou lepící ochrannou fólii; Přilepte kolem spodní části; Vložte protihlukové podložky pod skřín pračky, jak je znázorněno na obrázku 3 (dvě delší podložky v poloze 1 a 3, dvě kratší podložky v poloze 2 a 4). Nakonec pračku opět postavte do svislé polohy.

10.3 Odstraňte přepravní šrouby

Ochrana pri prepravě na zadní straně je určena k upínání antivibračních komponentů uvnitř spotřebiče během prepravy, pro zabránění poškození vnitřku spotřebiče. Pred použitím musí být odstraněny všechny prvky (I, R, S a T, Obr. 10-2).

1. Odstraňte všechny 4 šrouby (T1 - T4) (obr.10-3)

2. Odstraňte 10 šroubů (R1 - R10) ze spodní zadní části výztuže. Z pračky vyjměte výztuže (S1 a S2). (Obr.10-4).*HW100/120-B...

3. Vytáhněte 2 železné tyče l1 a l2 (obr.10-5). *HW100/120-B...
4. Vložte do 6 levých otvorů zaslepovací zátky (obr.10-6).

Poznámka: Odložte je na bezpečné místo.

Odložte přepravní šrouby na bezpečné místo pro pozdější použití. Vždy, když se spotřebič přestěhuje, nejprve znovu nainstalujte šrouby.

10.4 Stěhování spotřebiče

Chcete-li spotřebič přesunout na vzdálené místo, aby nedošlo k poškození, vložte zpět přepravní šrouby odstraněné před instalací:

10.5 Vyrovnání spotřebiče

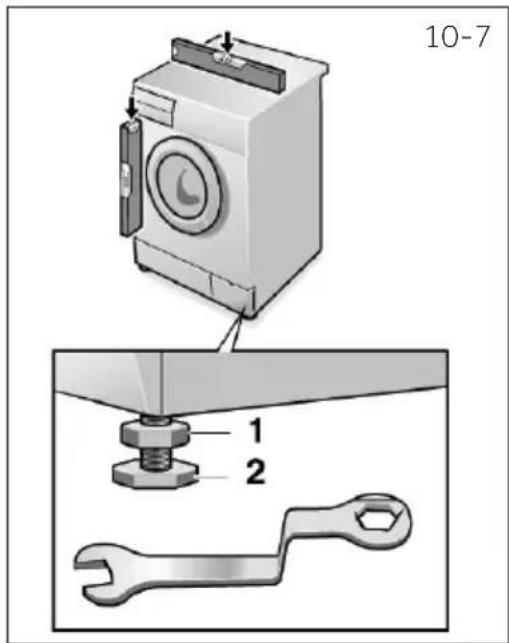

Nastavte všechny nohy (Obr.10-7), abyste dosáhli úplné vodorovné a svislé polohy ve všech směrech. Tím se během používání minimalizují vibrace a také hluk. Sníží se i opotrebení. Pro nastavení doporučujeme použít vodováhu. Podlaha by měla být co nejstabilnější a rovná.

1. Uvolněte pojistnou matici (1) pomocí klíče.
2. Výšku nastavte otáčením nožičky (2).
3. Utáhněte pojistnou matici (1) ke krytu.

10.6 Připojení odtoku vody

Správně instalujte hadici na vypouštění odpadové vody do potrubí. Hadice musí v jednom bodě dosáhnout výšky mezi 80 a 100 cm nad spodní hranou spotřebiče! Pokud je to možné, vždy držte odtokovou hadici upevněnou na sponě na spotřebiči.

VAROVÁNÍ!

▶Pro připojení používejte pouze dodanou sadu hadic.
▶Nikdy nepoužívejte staré sady hadic!
▶Napouštěcí hadici připojujte pouze ke zdroji se studenou vodou.
▶Před připojením zkontrolujte, zda je voda čistá a průzračná.

Jsou možná následující spojení:

10.6.1 Odtoková hadice umístěná do umyvadla

Zavěste vypouštěcí hadici pomocí plastového držáku ve tvaru obráceného U přes okraj umyvadla s přiměřenou velikostí (Obr. 10-8).
▶Zabezpečte držák dostatečně proti vyklouznutí.

10.6.2 Odtoková hadice pro připojení do odpadního potrubí

Vnitřní průměr stojícího potrubí s odvzdušňovacím otvorem musí být minimálně 40 mm.
Zasuňte odtokovou hadici na cca. 80-100 mm do potrubí odpadní vody.
▶Připojte U držák a dostatečně ho zajistěte (Obr.10-9).

10.6.3 Odtoková hadice do přípojky umyvadla

▶Připojení musí být umístěno nad sifonem
Připojení vypouštěcího otvoru je obvykle uzavřené podložkou (A). Odstraňte ho, abyste zabránili jakékoliv poruše (Obr.10-10).
▶Zajistěte odtokovou hadici pomocí svorky.

VÝSTRAHA!

Odtoková hadice by neměla být ponořena do vody a měla by být bezpečně přichycena a bez úniku vody. Pokud je vypouštěcí hadice umístěna na zemi nebo pokud je potrubí ve výšce menší než 80 cm, pračka se při plnění nepřetržitě vypouští.
▶ Odtoková hadice se nesmí prodlužovat. Pokud je to nutné, kontaktujte autorizovaný servis.

10.7 Připojení vody

Ujistěte se, že jsou vložena těsnění.

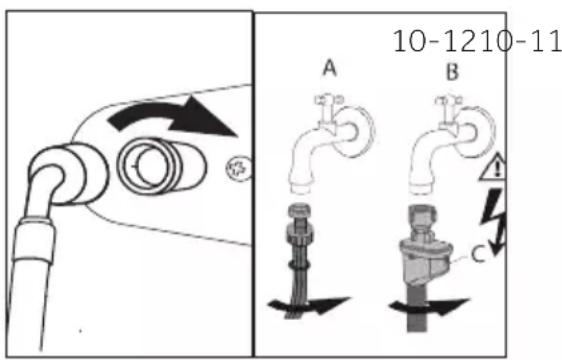

1. Připojte hadici pro přívod vody se zkoseným koncem k spotřebiči (Obr.10-11). Utáhněte závit ručně.
2. Druhý konec připojte k vodovodnímu kohoutku s 3/4" závitem (Obr.10-12).

10.8 Elektrické připojení

Před každým zapojením zkontrolujte, zda:

▶zdroj energie, zásuvka, jistič a pojistka odpovídají svými silovými parametry odběrovým požadavkům pračky, uvedených na výrobním štítku pračky.
Je síťová zásuvka uzemněna a není-li použit žádný prodlužovací kabel, multizásuvka, nebo zásuvka adaptéru.
▶se zástrčka a zásuvka přesně shodují.

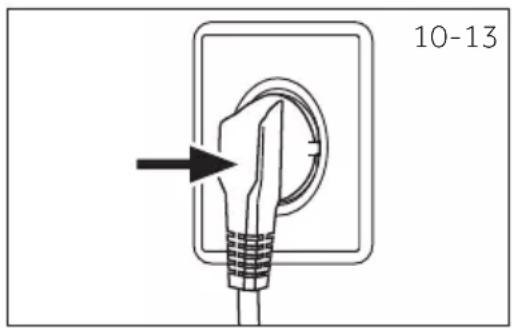

Zasuňte zástrčku do zásuvky (Obr.10-13).

VAROVÁNÍ!

Zajistěte, aby všechny přípojky (napájecí, odtokové hadice a hadice pro napouštění vody) byly pevné, suché a nepropustné!
▶ Dávejte pozor, aby tyto části nebyly nikdy rozdrcené, zalomené nebo zkroucené.
Pokud je přívodní kabel poškozen, musí jej vyměnit pouze pracovník autorizovaného servisu s certifikovaným oprávněním na požadovanou činnost, aby se zabránilo možným rizikům.

11- Technické údaje/Spotřeba

Naskenujte QR kód na energetickém štítku, kde můžete najít informace o spotřebě energie. Skutečná spotřeba energie se může lišit od deklarované spotřeby v závislosti na místních podmínkách.

Poznámka: Automatická hmotnost

Spotřebič je vybaven rozpoznáním hmotnosti náplně. Při nízkém zatížení se v někte- rých programech automaticky zkrátí doba praní. Výchozí zobrazení doby se může lišit v závislosti na hmotnosti náplně v programech „Mix, Syntetika, Bavlna, Bavlna 20°C, Eco 40-60”.

Orientační informace (podle nařízení Komise (EU) 2019/2023):

Jmenovitá kapacita	Program	(kg) (HH:MM)	(kWh/cyklus)	ENERG ^7 (kWh/cyklus)	(l/cyklus)	Max.Teplotav °C	Rychlost odstředování (otáčky/min)	[833CRZbytková vlhkost (%)
8 kg	Eko 40-60 8,0 3:38 0,680 62,0 30 1400 53,2
	Eko 40-60 4,0 2:45 0,475 40,0 30 1400 53,0
	Eko 40-60 2,0 2:40 0,245 28,0 25 1400 55,0
	Bavlna 20°C 8,0 1:00 0,320 75,0 20 1000 65,0
	Bavlna 60°C 8,0 1:40 1,800 75,0 57 1400 55,0
	Vlna 30°C 2,0 0:45 0,350 38,0 30 800					37,0
	Rychlý 15' 30°C	2,0 0:23 0,350 38,0 30 1000 65,0
9 kg	Eko 40-60 9,0 3:48 0 760 70,0 30 1400 53,0
	Eko 40-60 4,5 2:52 0 525 44,0 30 1400 53,0
	Eko 40-60 2.5 2:45 0,248 33,0 25 1400 55,0
	Bavlna 20°C 9,0 1:10 0,330 80,0 20 1000 65,0
	Bavlna 60°C 9,0 1:57 2,000 80,0 57 1400 55,0
	Vlna 30°C 2,0 0:50 0,380 40,0 30 800					37,0
	Rychlý 15' 30°C	2.5 0:28 0,380 40,0 30 1000 65,0
10 kg	Eko 40-60	10,0 3:58 0,880 78,0 30 1400 52,8
	Eko 40-60 5,0 2:55 0,550 48,0 30 1400 53,0
	Eko 40-60 2.5 2:45 0,248 33,0 25 1400 55,0
	Bavlna 20°C	10,0 1:10 0,350 85,0 20 1000 65,0
	Bavlna 60°C	10,0 2:01 2,100 85,0 57 1400 55,0
	Vlna 30°C 2,0 0:50 0,400 40,0 30 800					37,0
	Rychlý 15' 30°C	2.5 0:28 0,400 40,0 30 1000 65,0

Hodnoty uvedené pro jiné programy než program Eco 40-60 jsou pouze orientační.

11.2 Doplňkové technické údaje

	HW80-B14979 / HW100-B14979 / HW120-B14979HW80-B14979S / HW100-B14979S / HW120-B14979S
Rozměry (V x Š x H mm) 850x460x595 / 850x530x595 / 850x600x595
Napětí ve V / Kmitočet sítě v Hz	220-240 V~/50Hz
Proud v A 10
Maximální výkon ve W 2000
Tlak vody v MPa 0.03≤P ≤1
Čistá hmotnost v kg 72 / 77 / 80

11.3 Normy a směrnice

Tento výrobek vyhovuje požadavkům všech odpovídajících směrnic ES včetně souvisejících harmonizovaných norem, které jsou nutné pro to, aby výrobek mohl nést označení CE.

Další informace o výrobku naleznete na adrese https://eprel.ec.europa.eu/nebo naskenujte QR na energetickém štítku dodaném s pračkou.

12- Zákaznický servis

Doporučujeme používat originální náhradní díly a služby zákaznického servisu Haier.

Máte-li se spotřebičem nějaký problém, podívejte se prosím nejprve do sekce ŘEŠENÍ PROBLÉMŮ.

Pokud tam nenajdete rešení, kontaktujte prosím

▶místního prodejce nebo

▶ oddíl Service & Support na stránkách www.haier.cz, kde můžete najít telefonní čísla a můžete aktivovat váš servisní požadavek.

Ještě, než budete kontaktovat naše Servisní centrum, zkontrolujte, zda máte níže uvedené informace.

Informace najdete na výkonnostním štítku.

Model ____

Výrobní číslo. ____

Zkontrolujte také doklady o nabytí spotřebiče, včetně případných certifikátů záruk prodloužených nad zákonný rámec, které jsou dodávány spolu se spotřebičem pro případ reklamace.

Pro všeobecné obchodní otázky vyhledejte naše níže uvedené evropské adresy.

Evropské adresy Haier
Země* Poštovní adresa Země* Poštovní adresa
Italy	Haier Europe Trading SRLVia De Cristoforis, 1221100 VereseITÁLIE	Francie	Haier France SAS53 BoulevardOrnano – Pleyad 393200 Saint DenisFRANCIE
SpainPortugalsko	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaŠPANĚLSKO	Belgie-FRBelgie-NLNizozemskoLucembursko	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIE
NěmeckoRakousko	Haier Allemagne GmbHKonrad-Zuse-Platz 681829 MUNICHNĚMECKO	PolandMaďarskoŘeckoRumunskoRusko	Haier Poland Sp. zo.o.Al. Jerozolimskie 181B02-222 WarszawaPOLSKO
Spojenékrálovství	Haier Appliances UK Co.Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRUK	Česká republika a Slovensko	Candy Hoover ČR s.r.o.Sokolovská 651/136a186 00 Praha 8 - KarlínČESKÁ REPUBLIKA

*Pro více informací prosím jděte na www.haier.cz

CZ

Návod na použitie Práčka

Ďakujeme Vám, že ste si zvolili spotrebič Haier.

Pokial' spotrebič predáte, darujete alebo necháte v dome/byte napr. po st'ahovaní, zaistite odovzdanie návodu, aby sa nový majitel' spotrebiča mohol oboznámit s pokynmi na jeho bezpečné používanie.

Popis

1 Zásuvka na prací prostriedok / Aviváž

2 Pracovná doska

3 Volič programov

4 Panel

5 Dvere pračky

6 Servisná klapka s filtrom čerpadla. Núdzové tiahlo zámku dverí s vypúšťacou hadičkou.

7 Nastavitelné nožičky

1 Železná tyč (I1-I2) (HW100/120-...)

2 Transportné skrutky (T1-T4)

3 Spevnenie zadnej steny (HW100/120-...)

4 Napájací kábel

5 Odtoková hadica

Tlmiče na re- dukciu hluku

Sprievodné listiny

Návod na použitie

2-3

3- Ovládací panel

1 Tlačidlo "Zapnutie"

3 Displej

4 Prací prostriedok / Aviváž

6 Tlačidlo "Štart/Pauza"

Poznámka: Akustický signál

Poznámka: Nastavenia od výrobcu

Poznámka: Tekutý prací prostriedok

Pri stlačení akéhokol'vek tlačidla, pokial' je aktivovaná detská poistka, na displeji sa zobrazí clot - (Obr. 3-16) a zmena nastavenia nebude vykonaná.

1 Saponát
② Aviváž alebo parfum do práčky
3 Dezinfekciu 3)

6.6 Pridávanie pracieho prostriedku

Poznámka: Pohotovostný režim/úsporný režim

Použitie zodpovedné voči životnému prostrediu

8,1 Čistenie zásuvky na prací prostriedok

1. Vytiahnite zásuvku, kým sa nezastaví.
2. Stlačte uvolňovaciu poistku a vysuňte zásuvku.
3. Vypláchnite zásuvku vodou, kým nie je čistá, a zasuňte zásuvku spät do spotrebiča.

Ak je spotrebič dlhší čas nečinný :

1. Vytiahnite elektrickú zástrčku (Obr. 8-6).
2. Vypnite prívod vody (Obr. 8-7).
3. Otvorte dvierka, aby ste zabránili tvorbe vlhkosti a pachov. Ak ich nepoužívate, nechajte dvere otvorené.

Filter vyčistite raz za mesiac a skontrolujte filter čerpadla, ak spotrebič:

▶ Nepúšta vodu.
▶Neodstređuje.
▶Spôsobuje neobvyklý šum pri behu.

UPOZORNENIE!

Poznámka: Tvorba peny

Poznámka: Odomknite dvere

10.2 VOLITEL'NÉ: Nasad'te podložky na zníženie hluku.

Poznámka: Odložte ich na bezpečné miesto

1. Uvol'nite poistnú maticu (1) pomocou klúča.
2. Výšku nastavte otáčaním nožičky (2).
3. Utiahnite poistnú maticu (1) ku krytu.

10.6 Pripojenie odtoku vody

1. Pripojte hadicu na prívod vody so skoseným koncom k spotrebiču (Obr.10-11). Utiahnite závit ručne.
2. Druhý koniec pripojte k vodovodnému kohúti- ku s 3/4" závitom (Obr.10-12).

10.8 Elektrické pripojenie

Pred každým pripojením skontrolujte, či:

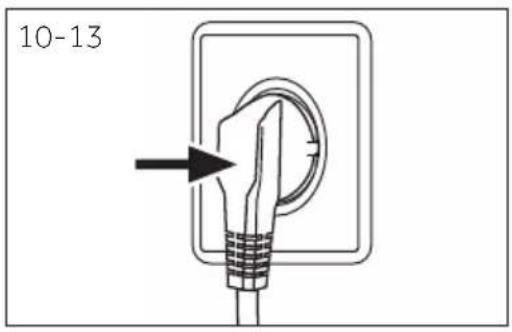

Zasuňte zástrčku do zásuvky (Obr.10-13).

UPOZORNENIE!

11.2 Doplnkové technické údaje

	HW80-B14979(S) / HW100-B14979(S) / HW120-B14979(S)
Rozmery (V x Š x H mm) 850x460x595 / 850x530x595 / 850x600x595
Napätie vo V/ Kmitočet siete v Hz 220-240 V~/50Hz
Prúd v A 10
Maximálny výkon vo W 2000
Tlak vody v MPa 0,03≤P ≤1
Netto hmotnost' v kg	72 /77 /80

11.3 Normy a smernice C€

Informácie nájdete na výkonnostnom štítku.
