Typ výrobku	Vestavěná multifunkční elektrická trouba
Značka	Concept
Model	ETV8160bc
Napětí	220-240 V ~ 50-60 Hz
Maximální příkon	2300 W
Příkon horního topného tělesa	900 W
Příkon spodního topného tělesa	1000 W
Příkon kruhového topného tělesa	1800 W
Příkon grilovacího topného tělesa	1300 W
Teplotní rozsah	50 – 250 °C
Vnější rozměry (Š x H x V)	595 x 566 x 596 mm
Vnitřní rozměry (Š x H x V)	480 x 420 x 350 mm
Instalační rozměry (Š x H x V)	560 x 550 x 600 mm
Objem trouby	72 L
Hmotnost netto	33 kg
Ovládání	Otočné knoflíky a digitální displej s časovačem, hodinami, indikátorem zámku
Funkce trouby	Rozmrazování, Spodní ohřev, Horní + spodní ohřev, Horní + spodní s ventilátorem, Gril, Gril + horní ohřev, Gril + horní ohřev s ventilátorem, Kruhový ohřev s ventilátorem
Čištění	Aqua Clean parní čištění
Bezpečnostní prvky	Dětská pojistka, chladicí ventilátor
Součásti příslušenství	Gril, hluboký plech, mělký plech, teleskopické výsuvy, pojistka dětského zámku
Vnitřní osvětlení	Halogenová žárovka (25-40 W, 220-240 V, T300 °C)
Typ instalace	Vestavěné; vyžaduje 50 mm mezeru při instalaci pod varnou deskou

Často kladené otázky - ETV8160bc Concept

Jak nastavit hodiny v troubě?

Po připojení k elektrické síti stiskněte tlačítko nastavení času (2) a pomocí tlačítek plus (4) a mínus (3) nastavte hodiny (0-23) a minuty (0-59). Potvrďte stisknutím tlačítka (2). Podrobný postup najdete v návodu.

Jak aktivovat dětskou pojistku?

Stiskněte a podržte tlačítko dětské pojistky (5) po dobu 3 sekund, dokud nezazní zvukový signál a na displeji se nezobrazí ikona zámku. Pro deaktivaci stiskněte a podržte stejné tlačítko po dobu 3 sekund.

Co je funkce Aqua Clean a jak ji používat?

Aqua Clean využívá páru k uvolnění nečistot. Nalijte 400 ml vody na plech, vyberte funkci Horní + spodní ohřev při 90 °C a nechte ji běžet 30 minut. Poté vnitřek otřete vlhkým hadříkem.

Jaká je maximální teplota trouby?

Maximální nastavitelná teplota je 250 °C.

Jak vyměnit žárovku osvětlení trouby?

Odpojte troubu od elektrické sítě. Odšroubujte skleněný kryt proti směru hodinových ručiček a vyměňte halogenovou žárovku za stejného typu (25-40 W, 220-240 V, T300 °C). Při manipulaci s novou žárovkou použijte hadřík, aby nedošlo k usazení mastnoty. Nasaďte zpět kryt.

Je nutné troubu předehřát před pečením?

Při klasickém pečení (bez ventilátoru) předehřívejte 10-15 minut. Při pečení s ventilátorem obvykle není předehřívání nutné, s výjimkou krátkých dob pečení nebo vlhkých potravin, aby se zabránilo kondenzaci.

Jak používat teleskopické výsuvy?

Teleskopické výsuvy umožňují snadné vysunutí plechů. Pro nastavení výšky vyjměte plechy a rošty, zvedněte jeden konec výsuvu, vyjměte ho z boční mřížky, umístěte do požadované výšky zarovnáním bodů A a B na vnějším drátu, poté otočte a zatlačte pro zajištění. Viz obrázky v návodu.

Co je funkce upozornění?

Funkce upozornění (časovač) vás upozorní zvukovým signálem po uplynutí nastavené doby vaření. Stiskněte tlačítko nastavení časovače (2), nastavte požadovaný čas pomocí tlačítek plus/mínus a potvrďte. Po uplynutí času stiskněte libovolné tlačítko pro zastavení pípání.

Proč se na dvířkách trouby tvoří kondenzace?

Kondenzace vzniká, když horký vlhký vzduch narazí na chladnější sklo dvířek, zejména při pečení vlhkých potravin. Pro snížení kondenzace otevírejte dvířka méně často. Vodu otřete hadříkem, aby nedošlo k poškození okolního nábytku.

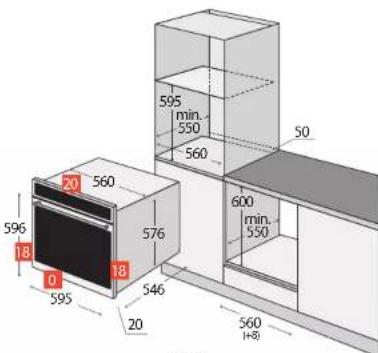

Jak by měla být trouba instalována?

Troubu instalujte do žáruvzdorné kuchyňské skříňky (min. 120 °C). Zadní deska skříňky musí být odstraněna kvůli cirkulaci vzduchu. Trouba musí být připojena k uzemněné zásuvce s jističem 16 A. Upevněte ji šrouby přes přední otvory. Pokud je nad troubou instalována varná deska, ponechte mezeru 50 mm.

NÁVOD K OBSLUZE ETV8160bc Concept

Elektrická multifunkční trouba vestavná

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání.

Pred prvnim použitim prostudujte pozorně celý návod k obsluze a potom si jej uschovejte.

Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

OBSAH

Technické parametry

Důležitá upozornění

Kondenzace vody

Popis výrobku

Popis ovládacího panelu

Jednotlivé funkce pečení

Tipy k pečení

Návod k obsluze

Základní funkce spotřebiče

Pokročilé funkce spotřebiče

Správné umístění roštu nebo plechu do spotřebiče

Čistění a údržba

Instalace spotřebiče

Servis

Ochrana životního prostředí

TECHNICKÉ PARAMETRY

Technické parametry
Napětí 220-240V - 50 - 60 Hz
Max. příkon 2300 W
Příkon horního topného tělesa 900 W
Příkon dolního topného tělesa 1000 W
Příkon kruhového tělesa 1800 W
Příkon grilovacího tělesa 1300 W
Rozsah nastavení teploty 50 – 250°C
Rozměry pro instalaci (š x h x v) 560 x	550 x 600 mm
Vnější rozměry (š x h x v) 595 x 566 x	596 mm
Vnitřní rozměry (š x h x v) 480 x 420 x	350 mm
Vnitřní objem 72 l
Hmotnost 33 kg

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazeni bez předchozího upozornění.

concept

concept

DŮLEŽITÁ UPOZORNĚNÍ

Při dodání elektrické trouby

- Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k poškození.

- POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté, mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!

- Pokud je spotřebič poškozen, nezprovožnujte ho. Co nejdříve se obratte na dodavatele.

- Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.

- Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.

- Tento spotřebič musí být instalován v souladu s platnými předpisy a jeho použití se připouští pouze v dobře větraném prostoru. Před instalováním a používáním spotřebiče se seznamte s návody.

Při instalaci

- Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.

- Tento spotřebič může být používán v domácnostech a podobných prostorech, jako jsou:

- Kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích.

- Spotřebiče používané v zemědělství.

- Spotřebiče používané hosty v hotelích, motelech a jiných oblastech.

- Spotřebiče používané v podnicích zajištujících nocleh se snidaní.

• Nepoužívejte spotřebič, jste-li bosí.

• Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.

- Do vnitřního prostoru spotřebiče névkládejte nadměrně velké potraviny nebo kovové předměty. Mohly by způsobit požár.

• Ve vnitřním prostoru spotřebiče nic neskladujte.
• Nesedejte a nestoupejte na otevřená dvířka spotřebiče.
• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosah.
  • Děti si nesmí hrát se spotřebičem.
• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.
• Nedovolte, aby byl spotřebič používán jako hračka.

- Tento spotřebič může být používán dětmi ve věku od 8 let výše a osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem nebo byly seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho rizikům.

- POZOR! Při otevírání dvířek se může uvolnit velké množství páry nebo může vystříknout omastek. Dbejte zvýšené opatnosti. Nebezpečí opaření!

- Nedotýkejte se horkých povrchů a topných těles během použití nebo krátce po použití spotřebiče.

• V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zasuvky elektrického napětí.

- Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

- Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.

- Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.

- Nezapínejte poškozený spotřebič.

- Nepoužívejte spotřebič, pokud jsou dvířka nebo těsnění dvířek poškozené. Nechte je opravit v autorizovaném servisu.

- Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.

- Népoužívejte příslušenství, které má poškozenou povrchoyou úpravu, je opotřebované, případně má jiné defekty.

- Čištění a údržbů prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem.

concept

concept

POZOR!

Spotřebič otevírejte jen krátkodobě k vložení nebo vyjmutí pokrmů, aby nedošlo ke zranění, např. klopýtnutí. Děti by se mohly do spotřebiče zavřít (nebezpečí udušení) nebo být vystaveny jinému nebezpečí.

Kondenzace vody

Při pečení pokrmů s větším obsahem vody, dbejte opatnosti při otevirání dvířek spotřebiče. Dochází ke střetu horkého vzduchu se studeným a na dvířkách může zkondenzovat pára, která se přemění na vodu a následně může stékat do spodní části spotřebiče. Tento jev omezíte méně častým oteviráním dvířek spotřebiče. Případnou zkondenzovanou vodu je potřeba otrít hadříkem nebo papírovou utěrkou, aby nedošlo k poškození nábytku pod spotřebičem.

Případné závady

• Spotřebič může opravovat a zásahy v něm provádět pouze kvalifikovaný odborník.
• Při opravách a zásazích musí býtspotřebič odpojen od elektrické sítě. Vypněte jistič nebo vytáhněte zástrčku ze zásuvky elektrického napětí.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

POPIS VÝROBKU

1 Ovládaci panel
2 Držadlo dvířek
3 Dviřka
4 Okno dvířek s dvojitým sklem

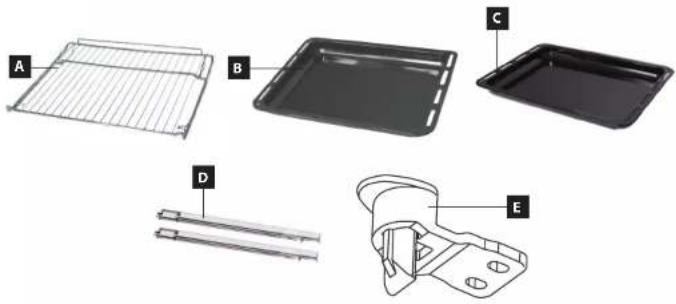

Příslušenství

A Rošt
B Hluboký pečící plech
C Mělký plech
D Teleskopické výsuvy
E Dětský zámek

1 2 3 4

Instalace dětského zámku

Popis ovládacího panelu

K1 Knoflik funkci pečeni
K2 Knoflik teploty
1 Displej
2 Tlačitko nastavení času
3 Tlačitko minus
4 Tlačítko plus
5 Tlačítko dětského zámku

A Časovač
B Doba trvání
C Ukazatel zámku
D Hodiny
E Ukazatel konečného času pečení

A B C D E 12:30

Jednotlivé funkce pečení

Symbol Popis	funkce
	Světlo:Umožňuje uživateli sledovat průběh pečení bez nutnosti otevření dveří. Světlo je aktivováno při volbě jakékoliv funkce (kromě funkce ECO).
	Rozmrazování:Cirkulace vzduchu umožňuje rychlejší rozmrazování jídla. Jedná se o šetrný, ale rychlý způsob rozmrazování potravin.Vzduch o pokojové teplotě se vhání do vnitřního prostoru spotřebiče.Pozn.: Tato funkce je vhodná k rozmrazování pokrnu či polotovarů před finální přípravou.
	Spodní ohřev:Spodní topné těleso umístěné ve spodní části spotřebiče poskytuje koncentrovanější rozvod tepla po spotřebiči.Pozn.: Tato funkce je vhodná pro pomalé pečení pokrmů, jako je dušené maso, pečivo, pizza, kde je důležité mít křupavý základ, popřípadě ke kynutí těsta ve spojení s nízkou teplotou.
	Spodní a horní ohřev:Pro konvenční pečení je zapnuté zároveň spodní l horní těleso.Pečení a ohřivání je možné pouze v jedné zásuvné úrovní
	Horní a spodní ohřev s ventilátorem:Kombinace horního a spodního topného tělesa společně s ventilátorem umožňuje rovnoměrnější pečení.Tato funkce pečení ušetří 30-40% energie.Pokrmy Jsou lehce opečené na vnější strané, ale stále vláčné uvnitř.Pozn.: Tato funkce je vhodná pro grilování nebo pečení velkých kusů masa při vysoké teplotě.
	Grill ohřev:Grilovací topné těleso je zapináno a vypínáno dle potřeby, pro udržování teploty uvnitř spotřebiče.
	Grill ohřev a horní ohřev:Horní a grilovací topné těleso je zapnuté zároveň.Pozn.: Tato funkce je vhodná pro grilování nebo pečení většího množství kusů masa.
	Grill ohřev s ventilátorem a horní ohřev:Při této funkcí se využívá horní a grilovací topné těleso společně s ventilátorem.Pozn.: Tato funkce je vhodná pro grilování nebo pečení většího množství kusů masa.
	Kruhový ohřev s ventilátorem:Kruhové topné těleso společně s ventilátorem zlepšuje cirkulaci vzduchu uvnití spotřebiče a vytváří rovnoměrný rozvod tepla po spotřebičí.

ETV8160bcETV8160bc

CZ

concept

concept

CZ

TIPY K PEČENÍ

• Píesnou hodnotu teplot je nutné pro każdy druh pokmu a způsob pečení vyzkoušet.
• Dvirka spotřebiče v průběhu pečení otvirejte co nejméně. Narušil by se tím tepelný režim pečení, prodloužila by se doba pečení a pokrm by se mohl připalovat.
• Marinované maso a maso bez kostí se peče rychleji než neupravené. Propečení masa je možno zkontrolovat stlačením masa (např. vidličkou). Pokud nepoušti šťávu, je dobre upečené.
• Pokud je maso prošpikované nebo pokryté slaninou, nesmí být pečeno při vysoké teplotě, aby nedocházelo k prskání omastku.

- Při pečení velkých kusů masa dochází k vypařování tekutin a jejich kondenzování na dvířkách spotřebiče. Tento stav je přirozený a nevzniká žádné nebezpečí pri použivání spotřebiče. Dviřka spotřebiče a přilehlý prostor spotřebiče po ukončení pečení utřete do sucha.

- Pečivo nabyde až po 2/3 pečić doby. Doba pečení závisí na druhu použité náplné (ovoce, marmeláda). - Šlehaná těsta by neměla obsahovat mnoho vody, prodlužuje to dobu pečení.

- Nepokládejte nádoby přímo na dno spotřebiče, protože by zabránily šíření tepla a mohly by tím způsobit poškození smaltu z důvodu přehřátí.

- Při pečení na více plechách najednou nemusi být současně vsunuté pokrmy hotové ve stejnou dobu. - Pečící plechy a pekáče nejsou určeny pro dlouhodobé skladování potravin (delší než 48 hodin). Pro delší skladování pokrm přemístěte do vhodné nádoby.

- Při pečení bez ventilátoru doporučujeme předehřivat spotřebič po dobu asi 10 – 15-ti minut. Dvířka spotřebiče během pečení zbytečně neotvírejte.

- Před grilováním předehřejte gril na 5 minut (dokud není těleso grilu červené). Grilovací rošt s pokrmem umístěte co nejblíže k tělesu grilu. Plech s trochou vody umístěte pod rošt k zachycení odkapávající štávy. Pomocí grilování můžete vytvořit na upečeném mase hnědý a krúpavý povrch.

POZOR! Při použivání grilu se mohou přistupné části spotřebiče nadměrně ohřát. Zabraňte dětem v přistupu k horkým částem spotřebiče.

- Při pečení s ventilátorem není nutné spotřebič předehřivat, s vyjimkou pečení pokrnuš v velmi krátkou dobou pečení nebo při pečení pokrnuš v velkým obsahem vody (např. ovocné koláče), aby nedošlo ke kondenzaci vodnich par. Ve spotřebičl ize připravovat rúzné pokrmy s blízkou teplotou pečení společné na dvou plechách zároveň, i když doba pečení je rozdílná. Vůně a chut pokrnuš se vzájemné neovlivní. Při vkládání nebo vyjímání pokrnuš se spotřebiče nedochází k velkým ztrátám tepla. Teplota je rychle vyrovnána prostřednictvím ventilátoru. Teploty pečení jsou nižší než teploty použivané při klasickém režimu pečení (o 20 – 30 °C pro pečivo a o 30 – 40 °C pro maso), doba pečení je delší (cca o 5 – 10 minut). Při pečení drobného pečiva na dvou plechách zároveň doporučujeme vyměnit vzájemnou výšku obou plechů po 2/3 doby pečení, příp. vyjmutí více upečeného plechu dříve.

- Pří rozmrazování zmrazené potravlny položte do obalu na misku, umístěte do středu spotřebiče na rošt a zapněte spotřebiče v režimu Rozmrazování. Dvířka spotřebiče musí být zavřená.

- Gril ohřev s ventilátorem a horní ohřev není nutné spotřebič předehřivat. Grilujeme se zavřenými dvířky. Při tomto způsobu grilování nastavujeme termostat dle potřeby v rozmezí od 50 do 200 °C. Vzdálenost mezi pokmem a topným tělesem grilu musi být úměrná požadovaným výsledkům:

- menší vzdálenost pro hnědý povrch a krvavý vnitřek, - větší vzdálenost pro dokonalé propečení pokrmu.

Pro zachycení odkapávající štávy umístěte pod pokrm plech s trochou vody.

NÁVOD K OBSLUZE

Před prvním použitím

Než uvedete nový spotřebič do provozu, měli byste jej z hygienických důvodů otřít i uvnitř vlhkým hadříkem. Všechny odnímatelné části umyjte v teplé vodě s přídavkem saponátu nebo v myčce nádobí.

10

ETV8160bcETV8160bc

Pak uvedte spotřebič do provozu bez vložených potravin s maximální nastavenou teplotou (250°C) na dobu 30 minut. Nastavení teploty a doby ohřevu naleznete v odstavci Základní funkce spotřebiče (str. 9). Je možně, že spotřebič bude během této doby vydávat mirný zápach a kouř, který po krátké době zmizí. Během tohoto procesu dobře větrejte místnost.

Nastavení denního času

1. Po zapojeni spotřebiče do elektrické sitě se na displeji rozsvíti 12:30.
2. Pomocí tlačítek plus (4) a minus (3) nastavíte čas v hodinách (v rozmezí od 0 do 23).
3. Stisknutím tlačítka (2) začnou číslice minut blikat.
4. Pomoci tlačitek plus (4) a minus (3) nastavite čas v minutách (v rozmezi od 0 do 59).
5. Stisknutim tlačitka (2) ukončite režim nastavení denního času. Tím je čas aktivován a nastavený čas je zobrazen na displeji. Spotřebič je v úsporném režimu.

Změna nastavení denního času

1. Pokud je časovač v úsporném režimu, stiskněte zároveň tlačitko nastavení času (2).
2. Pomoci tlačitek plus (4) a minus (2) nastavíte čas v hodinách (v rozmezí od 0 do 23).
3. Stisknutím tlačítka (2) začnou čislice minut blikat.
4. Pomocí tlačítek plus (4) a minus (3) nastavíte čas v minutách (v rozmezí od 0 do 59).
5. Stisknutím tlačitka (2) ukončite režim nastavení denního času. Symbol „” začne blikat. Tim je čas aktivován a nastavený čas je zobrazen na displeji.

Základní funkce spotřebiče

1. V manuálním ovládacím režimu svití na displeji aktuální čas a symbol vaření „„. Délka vaření je v tomto režimu plně pod kontrolou uživatele.
2. Umístěte pečicí plech s pokrmem do zvolené výšky.
3. Otáčením knofliku (K1) vyberte požadovanou funkcí pečení.
4. Otáčením knofliku (K2) nastavíte požadovanou teplotu.
5. Po ukončení pečení je nutné otočením knofliků (K1) a (K2) vypnout pečící funkci a stupně pečení.

concept

concept

POKROČILÉ FUNKCE SPOTŘEBIČE

Pokročilé funkce rozšířují možnosti pečení a nabízejí tak komfortnější používání spotřebiče.

Rozsvícení světla ve spotřebiči

1. Otačením knofliku funkci (K1) vyberte odpovídající funkci pro rozsvicení světla ve spotřebiči ( ).
2. Světlo uvnitř spotřebiče je rozsvícené při jakékoliv vybrané funkci rozmrazovaní/pečení.

Funkce připomenutí

Diky této funkci budete pomocí zvukové signalizace upozorněni na ukončení naplánovaného času pečení.

1. Stiskněte dotykové tlačítko časovače (2). Na displeji se zobrazí symbol minutky ☐, který bliká.
2. Pomocí tlačitek plus (4) a mínus (3) nastavte požadovaný čas konce pečení.
3. Stiskem tlačitka (2) potvrdte zahájení odpočtu. Symbol minutky 📄 svítí na displeji.
4. Po ukončení času pečení funkci vypnete stiskem libovolného tlačitka na spotřebiči. Dojde k ukončení zvukového signálu a na displeji zmízi symbol minutky ☐.
5. Po ukončení pečení je nutné otočením knofliků (K1) a (K2) vypnout pečicí funkci a stupně pečení.
6. Následně stiskněte zároveň tlačitko (3) a tlačitko plus (4) po dobu 3 sekund pro deaktivaci manuálního režimu pečení.

Funkce dětský zámek

1. Pro uzamknutí spotřebiče stiskněte tlačítko (5) po dobu 3 sekund.
2. Po této době se ozve zvukový signál a na displeji se zobrazí ikona, kórá označuje uzamknutí spotřebiče.
3. Pro odemknutí spotřebiče stiskněte tlačitko (5) po dobu 3 sekund.
4. Po této době se ozve zvukový signál a z displeje zmizí ikona

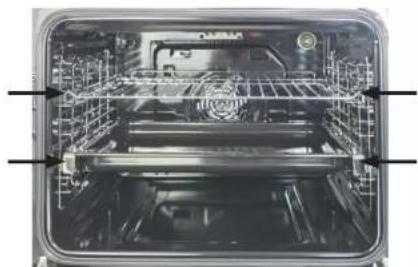

Správné umístění roštu nebo plechu do spotřebiče

Rošt nebo plech musí být správně umístěn (ve stejné výšce) v bočních roštech.

Teleskopické výsuvy umožnuji vysunuti pečicích plechů, a tim usnadňují přístup při vkládání a vyjimání pečicích plechů nebo při kontrole pokrmů během pečení (Obr. 1).

POZOR!

Během provozu spotřebiče se teleskopické výsuvy ohřejí na vysokou teplotu. Nebezpečí popálení! Při vkládání nasadte pečicí plechy na výstupky na koncích teleskopických výsuvů.

Při vkládání nebo vyjímání pečicích plechů z teleskopických výsuvů dbejte opatnosti, aby nedošlo ke sklouznutí pečicích plechů z teleskopických výsuvů. Teleskopické výsuvy je možné použit ve všech zásuvných výškách. Pro změnu výšky teleskopických výsuvů postupujte následovné:

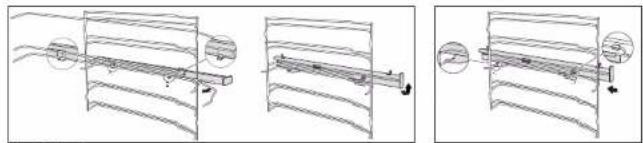

1. Vyjměte pečicí plechy a rošt z vnitřku spotřebiče.

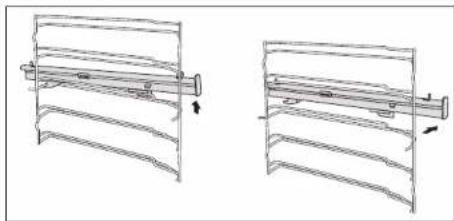

2. Silou nadzvedněte jeden konec teleskopického výsuvu obr. č. 1
3. Vyjměte teleskapické výsuvy ven z bočních mřížek, směrem dozadu

1. Položte body A a B teleskopických výsuvů vodorovné na vnější drát boční mřížky obr. č. 2
2. Otáčejte výsuvem proti směru hodinových ručiček (pro levou stranu) a po směru hodinových ručiček (pro pravou stranu) o 90°
3. Zatlačte, aby bod C zapadl na spodní drát a bod D se vzepřel o horní drát obr. č. 3

Ochlazovací ventilátor

Ventilátor je umistěn na horni stěně spotřebiče a vytvání cirkulaci chladného vzduchu uvnitr nábytku. Ventilátor se zapiná automaticky se zapnutim spotřebiče. Pokud je program pečení dokončen, nebo přerušen ochlazovací ventilátor je stále aktivní do té doby, než teplota spotřebiče klesne pod bezpečnou mez.

ventilační otvory

ČIŠTĚNÍ A ÚDRŽBA

Pro zachování dobrého vzhledu a spolehlivosti dbejte o čistotu spotřebiče. Moderní konstrukce spotřebiče zjednodušuje údržbu na minimum. Části spotřebiče, které přicházejí do styku s potravinami, je potřeba pravidelné čistit.

• Před údržbou a čistěním vypojte přívodní kabel ze zásuvky elektrického napětí nebo vypněte jlistič elektrické zásuvky spotřebiče.
• Vyčkejte, až vnitřek spotřebiče nebude horký, ale bude mít vlažnou teplotu – čištění jde lépe než ve studeném stavu.
• Vnější povrch spotřebiče čistěte vlhkým hadříkem, jemným kartáčkem nebo jemnou houbou a potom vytřete do sucha.
• Dno a strop spotřebiče můžete otrít vlhkým hadříkem, měkkým kartáčkem nebo houbičkou. Při silném znečlštění použljte teplou vodu s neagresivním saponátem.
• Nepoužívejte hrubé abrazivní čisticí prostředky nebo ostré kovové škrabky na čistění skel dvířek spotřebiče, protože mohou poškrábat povrch nebo může dojít k rozbití skla.
• Nenechávejte nikdy agresivní nebo kyselé látky (citronová šťáva, ocet) na smaltovaných, lakovaných nebo nerezových částech.
  • K čistění spotřebiče nepoužívejte parní čistič!
• Plechy na pečení je možné umývat v myčce nádobí.

Čistění Aqua Clean

K jednodušímu a efektivnějšímu čištění můžete využít pomocnou sílu vlhkosti z odpařené vody
1. Na hluboký pečicí plech nalijte 400 ml vody
2. Zapněte pečici program Spodní a horní ohřev na 90°C
3. Nechte program běžet 30 minut
4. Po ukončení procesu čištění otevřete dvířka trouby, vnitřek vytřete houbičkou nebo utěrkou a poté umyjte teplou vodou s dodatkem přípravku na mytí nádobí

Pozor! K čistění a údržbě skleněných čelních stran nepoužívejte čistící prostředky obsahující brusné látky.

INSTALACE SPOTŘEBIČE

• Nezvedejte spotřebič za držadlo dviřek!
• Na závady způsobené nesprávnou instalací se nevyztahuie záruka.
• Odpovědnost za instalaci spotřebiče má kupující, ne výrobce.
• Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zviřatech a věcech v důsledku nesprávné instalace.
• Umistění spotřebiče do vhodného nábytku zajistí jeho správnou funkci.
• Spotřebič se instaluje do typizovaného kuchyňského nábytku, který je určen pro vestavné spotřebiče, nebo do vhodně upraveného nábytku, který má rozměry dle Obr. 5.
• Spotřebič může být umistěn jak pod kuchyňskou linkou, tak i ve stojaté skřínce (Obr. 5).
• Kuchyńský nábytek musí být vyroben z tepelně odolného materiálu odolávajícím teplotám nejméně 120°C. Materiály a použitá lepidla musí odolávat oteplení

596 18 0 595 20 560 576 546 595 560 550 560 50 min. 600 min. 550 560 1+8

Obr. 5

spotřebíče odpovídající normě ČSN EN 60335-2-6. Materiały a lepidla, které neodpovidají uvedené normě, se mohou zdeformovat nebo odlepit.

• Všechny ochranné kryty musí být umístěny pevně na svém místě tak, aby je nebylo možné odstranit bez speciálního nářadí.
• Zadní deska kuchyňské linky musí být odstraněna, aby byla zajištěna vhodná cirkulace vzduchu kolem spotřebiče.
• Pokud je umístěna nad spotřebičem varná deska, musí být mezi těmito dvěma spotřebiči mezera alespoň 50 mm.
• Rozměry skílně jsou uvedeny v mm.

Připojení do elektrické sítě

• Ověřte, zda připojované napětí a proudové jištění odpovídá hodnotám na typovém štítku spotřebiče. Doporučujeme použít samostatný zásuvkový obvod s jističem 16A.
• Používejte pouze zásuvky elektrického napětí s uzemnéním.
• Nepoužívejte rozbočovací zásuvky, konektory ani prodlužovací kabely. Mohly by způsobit nebezpeči z přehřátí.
• Zástrčka přívodního kabelu spotřebiče musí být volně přístupná I po její instalaci.
• Změny připojení může provádět jen kvallifikovaný odborník.
• Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče spojena s ochranným vodičem elektrické rozvodové sitě.
• Výrobce nenese odpovědnost za poškození osob nebo věci v důsledku chybějícího nebo špatného ochranného spojení.
• Přívodní kabel musí být umístěn tak, aby se nedostal do kontaktu s horkými částmi spotřebiče a aby nebyl deformován a nadmérně ohýbán.

concept

concept

Při instalaci spotřebiče dodržujte následující postup:

1. Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
2. Požadované rozměry skřínky pro vestavbu jsou na Obr. 5. Z důvodu účinné cirkulace vzduchu musí být spotřebič umístěn podle rozměrů na obrázcích a skřínka musí být konstruována tak, aby do její spodní části mohl proudit vzduch. Za zadní stěnou spotřebiče v zabudovaném stavu musí být mezera minimálně 50 mm.
3. Spotřebič zasuňte na kraj skříňky a prostrčte přívodní kabel skrz zadní stěnu skříňky tak, aby byla po instalaci přístupná jeho zástrčka.
4. Opatrně zasunte spotřebič do skřinky na zvolené místo. Dbejte, aby nedošlo ke skripnutí přívodního kabelu.
5. Upevněte spotřebič ke skříňce zašroubováním 2 šroubů do otvorů v přední stěně rámu spotřebiče. Otvory jsou viditelné po otevření dvířek.
6. Připojte přívodní kabel do zásuvky elektrického napětí.

Demontáž

Pokud demontujete spotřebič, je důležité dodržet správné pořadí úkonů:

1. Nejdříve odpojte přívodní kabel od elektrické sítě (vytáhněte zástrčku nebo vypněte jistič).
2. Uvolněte upevnovací šrouby,
3. Vysuňte spotřebič a přitom opatrně vytáhněte přívodní kabel.

SERVIS

Výměna žárovky

Pro osvětlení vnitřního prostoru spotřebiče je použita halogenová žárovka s vysokou tepelnou odolností (25 W/ 230 V, T300 °C).

Při výměně žárovky postupujte následovné:

1. Odpojte spotřebič od napájecí sítě, nebo vypněte příslušný jistič.
2. Odšroubujte skleněný kryt proti směru hodinových ručiček dle Obr. 6 a nahradte žárovku stejného typu a hodnot.
3. Při montování nové žárovky použijte hadrik nebo papirovou utěrku pro uchycení žárovky.
4. Našroubujte zpátky skleněný kryt.

Obr. 6

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starých spotřebičů.
• Krabice od spotřebiče může být dána do sběru tříděného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sběru materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Tento spotřebič je označen v souladu s Evropsku směrnici 2012/19/EU o elektrickém odpadu a elektrických zařízeních (WEEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvěst ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajistěním spravné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou nlikvidací tohoto výrobku. Likvidace musí být provedena v souladu s předplys pro nakládání s odpady. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

SK

concept

concept

SK

PODĚKOVÁNÍ

Opis ovládacieho panela

- Nepoužívajte spotrebič inak, než je opísané v tomto návode.

- Kuchynské kúty v obchodoch, kanceláriách a ostatných pracoviskách.

- Spotrebiče používané v polnohospodárstve.

- Spotrebiče používané hóstami v hoteloch, moteloch a iných oblastiach.

• Nepouživajte spotrebič, ak ste bosí.

A Rošt
B Hlboký plech na pečenie
C Plytká doska
D Teleskopické nadstavce
E Detský zámok

1 2 3 4

Opis ovládacieho panela

K1 Gombik funkcií pečenia
K2 Gombik teploty
1 Displej
2 Tlačidlo nastavenia času
3 Tlačidlo minus
4 Tlačidlo plus
5 Tlačidlo detského zámku

1 K1 K2

Popis displeja

1. Ak je časovač v úspornom režime, pre odblokovanie časovača na 3 sekundy stlačte nastavenie času (2).
2. Pomocou tlačidiel plus (4) a minus (3) nastavíte čas v hodinách (v rozmedzí od 0 do 23).
3. Stlačením tlačidla (2) začnú čislice minút blikat.
4. Pomocou tlačidiel plus (4) a minus (3) nastavite čas v minútach (v rozmedzi od 0 do 59).
5. Stlačením tlačidla (2) ukončite režim nastavenia denného času. Symbol „-” začne blikat. Týmto je čas aktivovaný a nastavený čas je zobrazený na displeji.

1. Stlačte dotykové tlačidlo časovača (2). Na displeji sa zobraží symbol minútky ☐, ktorý bliká.
2. Pomocou tlačidiel plus (4) a minus (3) nastavte požadovaný čas konca pečenia.
3. Stlačením tlačidla (2) potvrdte začatie odpočitavania. Symbol minútky svieti na displeji.
4. Po ukončení času pećenia funkciu vypnete stlačením lubovolného tlačidla na spotrebiči. Dôjde k ukončeniu zvukového signálu a na displeji zmizne symbol minútky
5. Po ukončení pečenia treba otočením gombíkov (K1) a (K2) vypnúf funkciu pečenia aj stupne pečenia

Ochladzovací ventilátor

Recyklácia spotrebiča na konci jeho životnosti:

Seznam servisních míst

Název Ulice PSC Město Telefon E-mail

Jindřich Valenta Vysokomýtská 565 01 Chocen [phone] [e-mail] CONCEPT 1800

Slovenská republika
