NÁVOD K OBSLUZE WNG24400BY BOSCH

Další informace naleznete v Digitální uživatelské příručce.

1 Bezpečnost...... 4

1.1 Všeobecné pokyny...... 4
1.2 Použití k určenému účelu...... 4
1.3 Omezení okruhu uživatelů...... 4
1.4 Bezpečná instalace 5
1.5 Bezpečné použití...... 6
1.6 Bezpečné čištění a bez- pečná údržba 9

2 Zabránění věcným škodám ..... 11

3 Ochrana životního prostředí a úspora.... 12

3.1 Likvidace obalu 12
3.2 Úspora energie a zdrojů ..... 12
3.3 Režim šetření energie ..... 12

4 Instalace a připojení...... 12

4.1 Vybalení spotřebiče...... 12
4.2 Rozsah dodávky.... 13

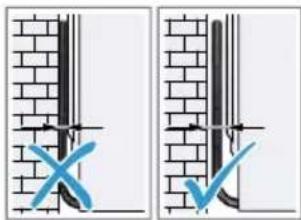

4.3 Požadavky na místo instala- ce.... 13
4.4 Odstranění přepravních po- jistek 14
4.5 Připojení spotřebiče ..... 15
4.6 Vyrovnání spotřebiče...... 16

5 Seznámení 18

5.1 Spotřebič 18

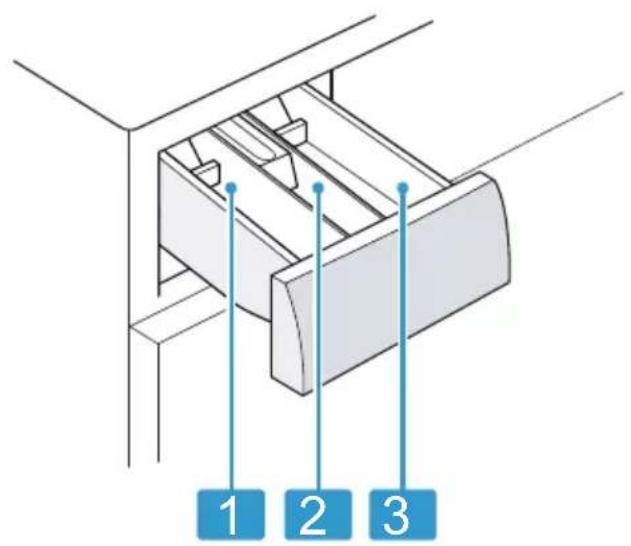

5.2 Násypka na prací prostředky.. 18
5.3 Ovládací panel 19

6 Před prvním použitím ...... 20

6.1 Spuštění praní bez prádla ..... 20

7 Displej.... 21

8 Tlačítka 24

9 Výsledek sušení 26

9.1 Změna výsledku sušení...... 26

10 Programy 27

11 Příslušenství...... 30

12 Prádio.... 30

12.1 Příprava prádla.... 30

13 Prací a ošetřovací prostředky 31

14 Základní ovládání.... 31

14.1 Zapnutí spotřebiče ..... 31
14.2 Nastavení programu...... 31
14.3 Přizpůsobení nastavení programu.... 31

14.4 Vložení prádla.... 31

14.5 Naplnění pracího prostředku a ošetřovacího prostředku 31

14.6 Spuštění programu.... 32

14.7 Namáčení prádla.... 32

14.8 Přidání prádla 32

14.9 Přerušení pracího progra- mu 32

14.10 Přerušení sušicího progra- mu 32

14.11 Pokračování programu při nastavení stop po má- chání.... 33

14.12 Vyjmutí prádla.... 33

14.13 Vypnutí spotřebiče...... 33

15 Dětský zámek 33

15.1 Aktivace dětského zámku ..... 33
15.2 Deaktivace dětského zámku.... 33

16 Základní nastavení...... 34

16.1 Přehled základních nastavení 34
16.2 Změna základních nastavení 35

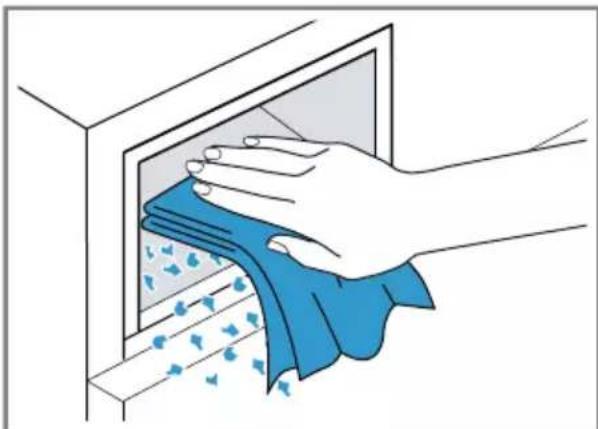

17 Čistění a ošetřování.... 35

17.1 Čištění bubnu 35

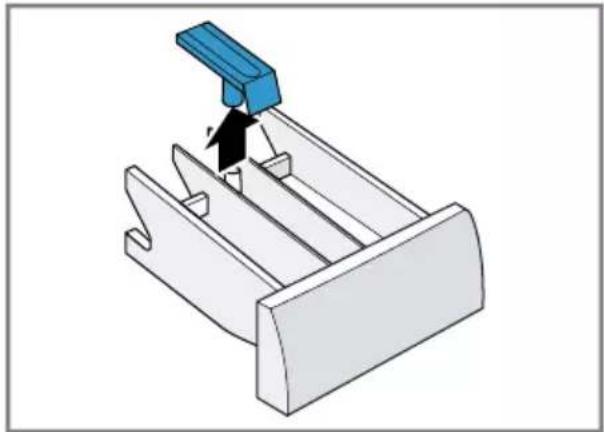

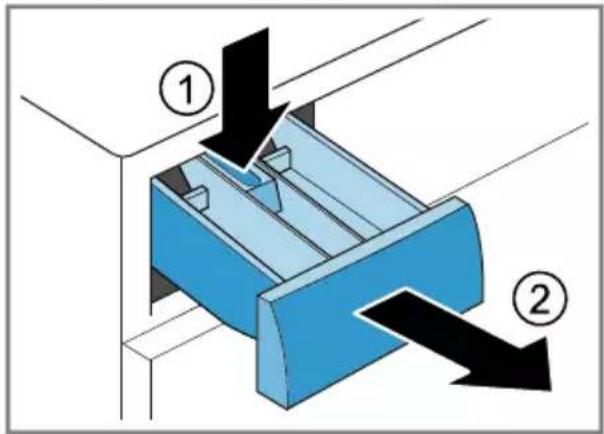

17.2 Čištění násypky na prací prostředky 35

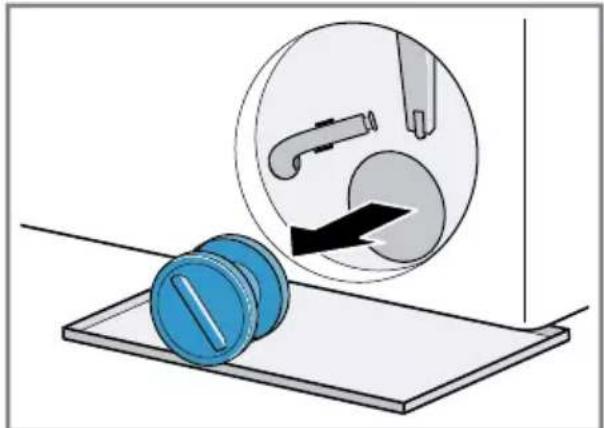

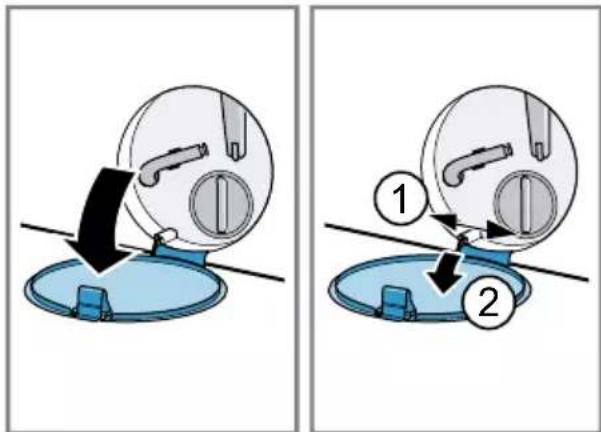

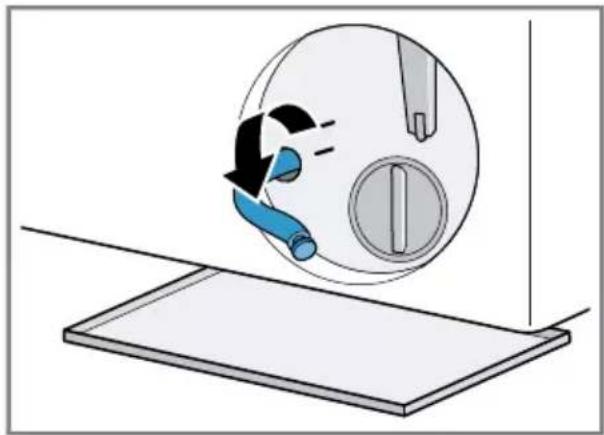

17.3 Čištění čerpadla 36

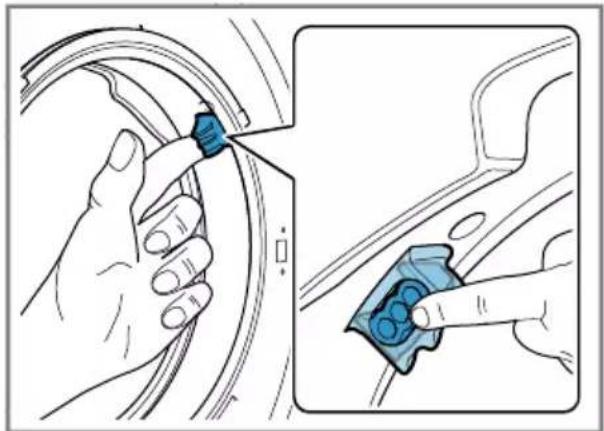

17.4 Čištění otvoru v gumové manžetě.... 38

18 Odstranění poruch.... 39

18.1 Nouzové odblokování...... 49

19 Přeprava, uskladnění a likvidace 49

19.1 Demontáž spotřebiče ..... 49
19.2 Nasazení přepravních pojistek.... 49
19.3 Opětovné uvedení spotřebiče do provozu 49
19.4 Likvidace starého spotřebiče.... 49

20 Zákaznický servis...... 50

20.1 Označení produktu (E-č.) a výrobní číslo (FD) 50

21 Hodnoty spotřeby 51

22 Technické údaje 52

1 Bezpečnost

Dodržujte následující bezpečnostní pokyny.

1.1 Všeobecné pokyny

■ Pečlivě si přečtěte tento návod.
■ Uschovejte návod a také informace o výrobku pro pozdější použití nebo pro následujícího majitele.
■ V případě poškození při přepravě spotřebič nepřipojujte.

1.2 Použití k určenému účelu

Spotřebič používejte pouze:

■ k praní textilu vhodného pro praní v pračce a ručně prané vlny podle etikety doporučující péči.
■ s vodou z vodovodu a obvyklými pracími a ošetřovacími prostředky vhodnými pro pračky.
■ pro sušení a osvěžení textilu praného ve vodě a vhodného pro sušičky.
■ pro soukromé použití v domácnosti a v uzavřených místnostech domova.
■ do maximální nadmořské výšky 4000 m nad mořem.

1.3 Omezení okruhu uživatelů

Tento spotřebič mohou používat děti starší 8 let a osoby s omezenými fyzickými, senzorickými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a/nebo znalostmi, pokud jsou pod dohledem nebo byly instruovány o bezpečném použití spotřebiče a pochopily z toho vyplývající nebezpečí.

Děti si nesmí se spotřebičem hrát.

Čištění a údržbu spotřebiče nesmí provádět děti bez dozoru.

Děti mladší 3 let a domácí zvířata udržujte mimo dosah spotřebiče.

1.4 Bezpečná instalace

⚠️ VÝSTRAHA – Nebezpečí úrazu elektrickým proudem!

Neodborné instalace jsou nebezpečné.

• Spotřebič zapojujte a používejte pouze v souladu s údaji na typovém štítku.
• Spotřebič zapojujte do sítě střídavého proudu jen pomocí předpisově instalované zásuvky s uzemněním.
• Systém ochranných vodičů elektrické domovní instalace musí být instalován podle předpisů. Instalace musí mít dostatečně velký průřez vodičů.
  ▶ Při použití proudového chrániče používejte pouze typ se značkou 📌
• Spotřebič nikdy nenapájejte prostřednictvím externího spínacího zařízení, např. časového spínače nebo dálkového ovládání.
• Spotřebič nikdy nezapojujte do elektrického okruhu, který dodavatel energie pravidelně zapíná a vypíná.
• Pokud je spotřebič vestavěný, musí být síťová zástrčka síťového kabelu volně přístupná, nebo pokud není volný přístup možný, musí se do stávající elektrické instalace nainstalovat jistič všech pólů podle předpisů pro instalaci.
• Při instalaci spotřebiče dbejte na to, aby nedošlo k sevření nebo poškození síťového kabelu.

Poškozená izolace síťového kabelu je nebezpečná.

Zajistěte, aby se síťový kabel nikdy nedostal do kontaktu s horkými částmi spotřebiče nebo zdroji tepla.
- Zajistěte, aby se síťový kabel nikdy nedostal do kontaktu s ostrými rohy nebo hranami.
- Sítový kabel nikdy nelámejte, nestlačujte a neprovádějte na něm změny.

⚠️ VÝSTRAHA – Nebezpečí požáru!

Použití prodlužovacího síťového kabelu a neschválených adaptérů je nebezpečné.

▶ Nepoužívejte prodlužovací kabely ani rozbočky.
▶ Používejte pouze adapté a síťové kabely schválené výrobcem.

- Pokud je síťový kabel příliš krátký a k dispozici není žádný delší síťový kabel, kontaktujte odbornou společnost, aby přizpůsobila el. instalace domácnosti.

⚠️ VÝSTRAHA – Nebezpečí zranění!

Velká hmotnost spotřebiče může při zvedání způsobit poranění.

▶ Spotřebič sami nezvedejte.

⚠️ VÝSTRAHA – Nebezpečí udušení!

Děti si mohou obalový materiál přetáhnout přes hlavu nebo se do něj zamotat a udusit se.

Obalový materiál uchovávejte mimo dosah dětí.
▶ Nedovolte dětem, aby si hrály s obalovým materiálem.

⚠️ POZOR – Nebezpečí zranění!

Spotřebič může při provozu vibrovat nebo se může pohybovat.

▶ Spotřebič umístěte na čistou, rovnou a pevnou plochu.
▶ Vyrovnejte spotřebič pomocí nožiček a vodováhy.
Při nesprávně vedených hadicích a elektrických kabelech hrozí nebezpečí zakopnutí.
- Hadice a elektrické kabely ved'te tak, aby nehrozilo nebezpečí zakopnutí.
Pokud byste pohybovali spotřebičem za vyčnívající součásti, např. dvířka, mohou se tyto součásti ulomit.
▶ Nepohybujte spotřebičem za vyčnívající součásti.

⚠️ POZOR – Nebezpečí pořezání!

Ostré hrany spotřebiče mohou při dotknutí způsobit řezná poranění.

▶ Nedotýkejte se ostrých hran spotřebiče.
▶ Při instalaci a přepravě spotřebiče noste ochranné rukavice.

1.5 Bezpečné použití

⚠️ VÝSTRAHA – Nebezpečí úrazu elektrickým proudem!

Poškozený spotřebič nebo poškozený síťový kabel je nebezpečný.

V žádném případě nepoužívejte poškozený spotřebič.
Při odpojování spotřebiče z elektrické sítě nikdy netahejte za síťový kabel. Vždy tahejte za síťovou zástrčku síťového kabelu.

• Pokud je spotřebič nebo sítový kabel poškozený, ihned odpojte síťovou zástrčku ze zásuvky nebo vypněte pojistku v pojistkové skříňce a zavřete přívod vody.
• Kontaktujte zákaznický servis. → Strana 50 Pronikající vlhkost může způsobit úraz elektrickým proudem.
• Spotřebič používejte pouze v uzavřených místnostech.
• Spotřebič nikdy nevystavujte velkému teplu a vlhkosti.
• Při čištění spotřebiče nepoužívejte parní nebo vysokotlaké čističe, hadice nebo sprchy.

⚠️ VÝSTRAHA – Nebezpečí poškození zdraví!

Ve spotřebiči se mohou zavřít děti a dostat se tak do ohrožení života.

• Spotřebič neumistujte za dveře, které blokují nebo brání otvírání dvířek spotřebiče.
  ▶ U starých spotřebičů odpojte síťovou zástrčku síťového kabelu, poté síťový kabel přestřihněte a zničte zámek dvířek spotřebiče tak, aby se dvířka spotřebiče nedaly zavřít.

⚠️ VÝSTRAHA – Nebezpečí udušení!

Děti mohou vdechnout nebo spolknout malé části a udusit se.

▶ Malé části uchovávejte mimo dosah dětí.
▶ Nedovolte dětem, aby si hrály s malými částmi.

⚠️ VÝSTRAHA – Nebezpečí výbuchu!

Prach z uhlí nebo mouka v okolí spotřebiče může způsobit výbuch.

▶ Postarejte se, aby bylo okolí spotřebiče při provozu čisté.

⚠️ VÝSTRAHA – Nebezpečí otravy!

Prací a ošetřovací prostředky mohou při požití způsobit otravu.

▶ Při polknutí z nedopatření vyhledejte lékařskou pomoc.
- Prací a ošetřovací prostředky uchovávejte tak, aby k nim neměly přístup děti.

⚠️ VÝSTRAHA – Nebezpečí výbuchu!

Snadno vznětlivé předměty, jako zapalovače nebo zápalky, se mohou při sušení vznítit.

▶ Před sušením odstraňte z kapes prádla všechny snadno vznětlivé předměty.

Pokud nevyprané prádlo přišlo do styku s rozpouštědly, olejem, voskem, odstraňovačem vosku, barvou, tukem nebo odstraňovačem skvrn, může se při sušení vznítit.

▶ V tomto spotřebiči nesušte nevyprané prádlo.
- Prádlo před sušením důkladně vyperte v horké vodě s pracím prostředkem.
- Spotřebič nepoužívejte, pokud bylo prádlo předtím vyčištěno průmyslovými chemikáliemi.

Pokud jste na prádlo předem použili čisticí prostředky obsahující rozpouštědla, může ve spotřebiči způsobit výbuch.

- Predem ošetřené prádlo před praním důkladně vymáchejte ve vodě.

⚠️ VÝSTRAHA – Nebezpečí požáru!

Při předčasném přerušení sušení prádlo dostatečně nevychladne a může se vznítit.

▶ Nepřerušujte předčasně sušicí program.
- Při předčasném přerušení sušení prádlo okamžitě vyndejte a rozprostřete.

⚠️ POZOR – Nebezpečí zranění!

Pokud byste si na spotřebič stoupali, může prasknout krycí deska.

▶ Nestoupejte si na spotřebič.

Pokud byste si sedali na otevřená dvířka nebo se o ně opírali, může se spotřebič převrhnout.

▶ Nesedejte si na dvířka spotřebiče ani se o ně neopírejte.
▶ Na dvířka spotřebiče nepokládejte žádné předměty.

Při sáhnutí do točícího se bubnu může dojít k poranění rukou.

▶ Než budete sahat do bubnu, počkejte, dokud se úplně neza-staví.

⚠️ POZOR – Nebezpečí opaření!

Prací roztok je při praní s vysokými teplotami horký.

▶ Nedotýkejte se horkého pracího roztoku.

⚠️ POZOR – Nebezpečí chemického popálení!

Při otevření násypky na prací prostředky může ze spotřebiče vystříknout prací prostředek a ošetřovací prostředek. Kontakt s očima nebo pokožkou může způsobit podráždění.

Při kontaktu s pracími nebo ošetřovacími prostředky důkladně vypláchněte oči nebo opláchněte pokožku čistou vodou.
▶ Při polknutí z nedopatření vyhledejte lékařskou pomoc.
Prací a ošetřovací prostředky uchovávejte tak, aby k nim neměly přístup děti.

1.6 Bezpečné čištění a bezpečná údržba

⚠️ VÝSTRAHA – Nebezpečí úrazu elektrickým proudem!

Neodborné opravy jsou nebezpečné.

• Opravy spotřebiče smí provádět pouze odborný personál, který je k tomu vyškolený.
• K opravě spotřebiče se smí používat pouze originální náhradní díly.
  Pokud je síťový kabel tohoto spotřebiče poškozený, musí ho vyměnit výrobce, jeho zákaznický servis nebo podobně kvalifikovaná osoba, aby se zabránilo ohrožení.

Pronikající vlhkost může způsobit úraz elektrickým proudem.

- Při čištění spotřebiče nepoužívejte parní nebo vysokotlaké čističe, hadice nebo sprchy.

⚠️ VÝSTRAHA – Nebezpečí zranění!

Používání neoriginálních náhradních dílů a neoriginálního příslušenství je nebezpečné.

- Používejte pouze originální náhradní díly a originální příslušenství výrobce.

⚠️ VÝSTRAHA – Nebezpečí otravy!

Při používání čisticích prostředků obsahujících rozpouštědla mohou vznikat jedovaté výpary.

▶ Nepoužívejte čisticí prostředky obsahující rozpouštědla.

2 Zabránění věcným ško- dám

POZOR!

Nesprávné dávkování aviváže, pracích prostředků, ošetřovacích prostředků a čisticích prostředků může zhoršit funkci spotřebiče.

- Dodržujte dávkování doporučené výrobcem.

Překročení maximálního množství prádla zhoršuje funkci spotřebiče.

- Dodržujte a nepřekračujte maximální množství prádla pro každý program. → "Programy", Strana 27

Pěnový materiál nebo molitan se může při sušení zdeformovat nebo roztavit.

- Nesušte prádlo obsahující pěnový materiál nebo molitan.

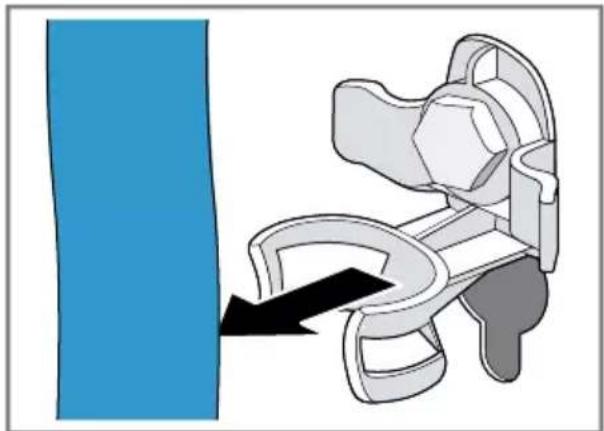

Spotřebič je při přepravě zajištěný přepravními pojistkami. Neodstraněné přepravní pojistky mohou způsobit věcné škody a poškození spotřebiče.

- Před uvedením do provozu úplně odstraňte všechny přepravní pojistky a uschovejte je.

- Před každou přepravou kompletně namontujte všechny přepravní pojistky, abyste zabránili poškození při přepravě.

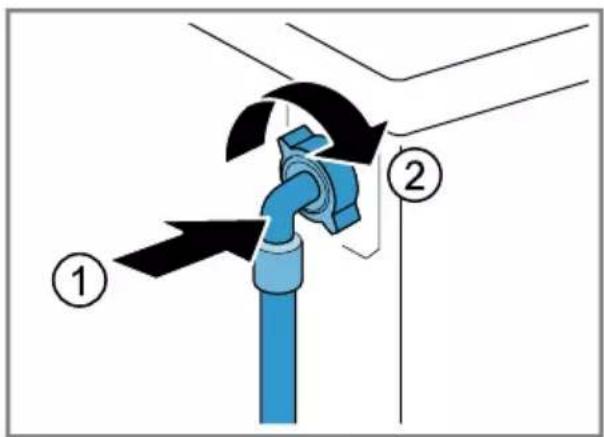

Nesprávné připojení přívodní hadice může způsobit věcné škody.

- Šroubení na přívodu vody ručně utáhněte.

- Přívodní hadici připojte k vodovodnímu kohoutku pokud možno přímo bez dalších spojovacích prvků, jako adaptéru, prodloužení, ventilu a podobně.

Dbejte na to, aby vnitřní průměr vodovodního kohoutku činil minimálně 17 mm.

Dbejte na to, aby délka závitu na přípojce k vodovodnímu kohoutku činila minimálně 10 mm.

Příliš nízký nebo příliš vysoký tlak vody může zhoršit funkci spotřebiče.

• Zajistěte, aby byl tlak v přívodu vody minimálně 100 kPa (1 bar) a maximálně 1 000 kPa (10 bar).
• Pokud tlak vody překročí uvedenou maximální hodnotu, musí se mezi přípojku pitné vody a hadicovou sadu spotřebiče nainstalovat redukční ventil.
  ▶ Nepřipojujte spotřebič k baterii beztlakého bojleru.

Pozměněné nebo poškozené vodní hadice mohou způsobit věcné škody a poškození spotřebiče.

• Vodní hadice nikdy nelámejte, nestlačujte, neměňte nebo neprořízněte.
• Používejte pouze dodané vodní hadice nebo originální náhradní hadice.
• Použité vodní hadice nikdy znovu nepoužívejte.

Používání spotřebiče se znečištěnou nebo příliš horkou vodou může způsobit věcné škody a poškození spotřebiče.

- Spotřebič používejte výhradně se studenou vodou z vodovodu.

Nevhodné čisticí prostředky mohou poškodit povrchy spotřebiče.

▶ Nepoužívejte agresivní nebo abrazivní čisticí prostředky.
- Nepoužívejte čisticí prostředky s vysokým obsahem alkoholu.
- Nepoužívejte tvrdé drátěnky nebo houbičky.
- Spotřebič čistěte pouze vodou a měkkým vlhkým hadrem.
- Při kontaktu se spotřebičem ihned odstraňte všechny zbytky pracích prostředků, sprejů nebo jiné zbytky.

3 Ochrana životního prostředí a úspora

3.1 Likvidace obalu

Obalový materiál je ekologický a lze ho recyklovat.

- Jednotlivé složky likvidujte rozdělené podle druhů.

3.2 Úspora energie a zdrojů

Při dodržování těchto upozornění spotřebuje váš spotřebič méně proudu a vody.

Používejte programy s nízkými tep- lotami a delší dobou praní a využívej- te maximální množství prádla.

√ Spotřeba energie a vody je nejefektivnější.

Prací prostředky dávkujte podle stupně zašpinění prádla.

√ Na mírné až normální zašpinění stačí menší množství pracího prostředku. Dodržujte dávkování doporučené výrobcem pracího prostředku.

U mírně a normálně zašpiněného prádla snižte teplotu praní.

Při nižších teplotách spotřebovává spotřebič méně energie. Na mírné až normální zašpinění stačí i nižší teploty, než je uvedeno na visačce prádla.

Pokud se má prádlo poté sušit ve spotřebiči, nastavte maximální rychlost odstřed'ování.

√ Při sušším prádle se zkracuje do-ba trvání programu při sušení a snižuje se spotřeba energie. Při vyšší rychlosti odstřed’ování se snižuje zbývající vlhkost prádla a zvu-ky odstřed’ování jsou hlasitější.

Prádlo perte bez předpírky.

√ Při praní s předpírkou se prodlužuje doba trvání programu a zvyšuje se spotřeba energie a vody.

Spotřebič je vybavený množstevní automatikou.

√ Množstevní automatika optimálně přizpůsobuje spotřebu vody a dobu trvání programu podle druhu a množství prádla.

3.3 Režim šetření energie

Když delší dobu neprovedete žádné kroky ovládání, spotřebič se automaticky přepne do režimu úspory energie.

Režim úspory energie se ukončí, když provedete nějaký krok ovládání spotřebiče.

4 Instalace a připojení

4.1 Vybalení spotřebiče

POZOR!

Předměty, které nejsou určené pro provoz ve spotřebiči a které zůstanou v bubnu, mohou způsobit věcné škody a poškození spotřebiče.

- Před provozem tyto předměty a dodané příslušenství odstraňte z bubnu.

1. Ze spotřebiče odstraňte veškerý obalový materiály a ochranné kryty.
   → "Likvidace obalu", Strana 12
2. Zkontrolujte spotřebič, zda se na něm nevyskytují viditelná poškození.
3. Otevřete dvířka.
4. Vyjměte z bubnu příslušenství.
5. Zavřete dvířka.

4.2 Rozsah dodávky

Po vybalení zkontrolujte všechny díly na poškození vzniklá při přepravě a jejich kompletnost.

POZOR!

Provoz s nekompletním nebo vadným příslušenstvím může negativně ovlivnit funkci spotřebiče nebo způsobit věcné škody a poškození spotřebiče.

• Nepoužívejte spotřebič s ne-kompletním nebo vadným příslu-šenstvím.
• Příslušné příslušenství před spuštěním provozu spotřebiče vy-měňte.
  → "Příslušenství", Strana 30

Poznámka: Spotřebič byl v závodě důkladně přezkoušen z hlediska bezvadné funkce. Přitom mohly ve spotřebiči zůstat skvrny od vody. Po prvním praní skvrny zmizí.

Dodávka obsahuje:

■ Pračka se sušičkou
■ Průvodní doklady
■ Přepravní pojistky → "Odstranění přepravních pojis- tek", Strana 14
Krytky
■ Přívodní hadice vody → "Připojení přívodní hadice", Strana 15

4.3 Požadavky na místo instalace

⚠️ VÝSTRAHA

Nebezpečí úrazu elektrickým proudem!

Spotřebič obsahuje díly pod napětím. Dotýkání se dílů pod napětím je nebezpečné.

- Nepoužívejte spotřebič bez krycí desky.

⚠️ VÝSTRAHA

Nebezpečí zranění!

Při provozu na podstavci se spotře-bič může převrhnout.

- Před uvedením do provozu bezpodmínečně upevněte nožičky spotřebiče příchytkami → Strana 30 od výrobce.

POZOR!

Zmrzlá zbytková voda ve spotřebiči může způsobit jeho poškození.

- Neinstalujte a nepoužívejte spotřebič v prostorech s nebezpečím mrazu nebo venku. Když se spotřebič nakloní o více než 40°, může vytéct zbytková voda a způsobit věcné škody.

• Spotřebič naklánějte opatrně.
• Spotřebič přepravujte nastojato.

Místo instalace Požadavky

Podstavec Upevněte spotře-

bič pomocí pří- chytek → Strana 30.

Místo instalace Požadavky

Podlaha nad stropem z dřevě- ných trámů

Spotřebič postavte na vo-děodolnou dřevě-nou desku (tloušťka min. 30 mm), která je pevně přišrou-bovaná k pod-laze.

V kuchyňské lin- ce

Spotřebič instalujte pouze pod souvislou pracovní desku, která je pevně spojená se sousedními skříňkami. Potřebná šířka výklenku: 60 cm.

U stěny Dbejte na to,

abyste přívodní kabel a hadice neuskřípli mezi stěnou a spotřebičem.

4.4 Odstranění přepravních pojistek

Spotřebič je při přepravě zajištěný na zadní straně přepravními pojistkami.

Poznámka: Šrouby přepravních pojistek a objímky uschovejte pro pozdější přepravu.

→ "Nasazení přepravních pojistek", Strana 49

1. Hadice vyjměte z držáků.

1. Všechny šrouby 4 přepravních pojistek povolte šroubovákem vel. 13 ① a odstraňte je ②

1. Sítový kabel odstraňte z držáku.

1. Odstraňte 4 objímky.

1. Posuňte 4 krytky dolů.

Poznámka: Pro nasazení přepravních pojistek do spotřebiče při dopravě provádějte tyto kroky v opačném pořadí.

4.5 Připojení spotřebiče

Připojení přívodní hadice

1. Přívodní hadici připojte ke spotřebiči.

1. Přívodní hadici připojte k přívodu vody (26,4 mm = 3/4").

3/4" min. 10 mm min. 17 mm

1. Opatrně otevřete přívod vody a zkontrolujte těsnost připojovacích míst.

Způsoby připojení odtoku vody

Tyto informace vám pomůžou připojit spotřebič k odtoku vody.

POZOR!

Při odčerpávání je odtoková hadice pod tlakem a může se z místa připojení uvolnit.

- Zajistěte odtokovou hadici proti neúmyslnému uvolnění.

Poznámka: Dodržujte požadovanou výšku odčerpávání.

Výšky odčerpávání činí: minimální: 60 cm, maximální: 100 cm.

Sifon Zajistěte místo

připojení hadicovou sponou (24–40 mm).

Umyvadlo Odtokovou hadi-

ci upevněte a za- jistěte pomocí kolena → Strana 30.

Plastová trubka s pryžovým hr- dlem

Odtokovou hadi- ci upevněte a za- jistěte pomocí kolena → Strana 30.

Připojení spotřebiče k elektrickému proudu

Poznámka: Vaše domovní elektrická instalace pro tento spotřebič musí splňovat zákonné předpisy a bezpečnostní předpisy a měla by obsahovat proudový chránič.

1. Sítovou zástrčku síťového kabelu spotřebiče zastrčte do zásuvky v blízkosti spotřebiče.
   Údaje připojení spotřebiče najdete v Technických údajích → Strana 52.
2. Zkontrolujte pevné umístění síťové zástrčky.

4.6 Vyrovnání spotřebiče

Pro snížení hlučnosti a vibrací a za-bránění posouvání spotřebiče spotře-bič správně vyrovnejte.

1. Pojistné matice povolte ve směru hodinových ručiček klíčem na šrouby velikosti 17.

1. Pro vyrovnání spotřebiče otáčejte nožičkami spotřebiče. Vyrovnání zkontrolujte pomocí vodováhy.

Všechny nožičky spotřebiče musí pevně stát na podlaze.

1. Pojistné matice utáhněte klíčem na šrouby velikosti 17 pevně ke krytu.

Nožičku přitom pevně držte a ne- měňte její výšku.

5 Seznámení

5.1 Spotřebič

Zde naleznete prěhled součástí vašeho spotřebiče.

1 2 3 4 5 6 7 7

V závislosti na typu spotřebiče se mohou detaily na obrázku lišit, např. barva a tvar.

1	Servisní kryt čerpadla → Strana 36
2	Dvířka
3	Násypka na prací prostředky → Strana 18
4	Ovládací panel → Strana 19
5	Odtoková hadice → Strana 15
6	Sítový kabel → Strana 16

7 Přepravní pojistky → Strana 14

5.2 Násypka na prací prostředky

Poznámka: Řid'te se údaji výrobce k použití a dávkování pracích prostředků a ošetřovacích prostředků a údaji v popisech programů.

1 2 3

1	Komora II: prací prostředek pro hlavní prádlo
2	Komora aviváž
3	Komora I: prací prostředek pro předpírku

5.3 Ovládací panel

Pomocí ovládacího pole nastavíte všechny funkce vašeho spotřebiče a dostanete informace o provozním stavu.

1 2 3 4 1 4

1 Programy → Strana 27
2 Volič programů → Strana 31
3 Displej → Strana 21
4 Tlačítka

6 Před prvním použitím

Připravte spotřebič pro použití.

6.1 Spuštění praní bez prádla

Spotřebič byl před opuštěním závodu důkladně přezkoušen. Aby se odstranila případná zbytková voda, proved'te poprvé praní bez prádla.

1. Volič programů nastavte na Cottons 90°((bavlna 90°).
2. Zavřete dvířka.
3. Vytáhněte násypku na prací prostředky.
4. Do komory II naplňte univerzální prášek na praní s bělidly.

Abyste zabránili tvorbě pěny, použijte pouze polovinu množství pracího prostředku doporučeného výrobcem pracího prostředku pro mírně znečištěné prádlo. Nepoužívejte prací prostředek na vlnu nebo na jemné prádlo.

1. Zasuňte násypku na prací prostředky.
2. Pro spuštění programu stiskněte Start/Reload.

√ Na displeji se zobrazuje zbývající doba trvání.
√ Po skončení programu se na displeji zobrazí: End.

1. Spustte první praní nebo nastavte volič programů na Off pro vypnutí spotřebiče.

→ "Základní ovládání", Strana 31

7 Displej

Na displeji vidíte aktuální hodnoty nastavení, možnosti voleb nebo nápovědné texty.

Příklad zobrazení na displeji

Ukazatel Označení Popis
0:401	Doba trvání programu / zbývající doba programu	Předpokládaná doba trvání programu nebo zbývající doba programu v hodinách a minutách.
+8h1	Čas skončení programu	→ "Tlačítka", Strana 24
6,01	Doporučené množství prádla	Maximální množství prádla pro nastavený program v kg.
∅ - 1400 Rychlost odstře-d'ování		Nastavená rychlost odstřed'ování v ot/min. → "Tlačítka", Strana 24∅: bez odstřed'ování, pouze odčerpání
*–90 Teplota Nastavená teplota ve °C.→ "Tlačítka", Strana 24※ (studená)
— ( ▷□Start/ Reload )	Start/pauza Spuštění, zrušení nebo pozastavení■ Svítí: Program běží a lze ho zrušit nebo pozastavit.■ Bliká: Program lze spustit nebo nechat pokračovat.
1 Příklad
↓	Předpírka Stav programu
	Praní Stav programu
	Máchání Stav programu
	Odstředování Stav programu
End Konec programu Stav programu
	Sušení Stav programu
	Ochrana před zmačkáním	Stav programu
	Dětská pojistka ■ svítí: Dětská pojistka je aktivovaná.■ bliká: Dětská pojistka je aktivovaná a došlo k ovládání spotřebiče.→ "Deaktivace dětského zámku", Strana 33
— ( ⚠ Less Ironing )	Omezení po- mačkání	Je aktivované omezení pomačkání.→ "Tlačítka", Strana 24
— ( ↓ Prewa- sh )	Předpírka Je aktivovaná předpírka.→ "Tlačítka", Strana 24
Hot Proces ochlazení Prádlo několik minut chladne při otáčeníbubnu, aby se zabránilo poškození prádla.Poznámka: Proces ochlazení nepřerušujte a počkejte, dokud se neuvolní zablokování dvířek.
--- Stop po máchání Je aktivované zastavení po máchání.
— ( ≡∅ Spe- ed Perfect )	Zkrácená doba trvání programu	Je aktivovaná zkrácená doba trvání programu.→ "Tlačítka", Strana 24
	Výsledek sušení: suché do skříně	Je aktivovaný výsledek sušení.
	Výsledek sušení: suché do skříně plus	Je aktivovaný výsledek sušení.
	Výsledek sušení: suché k žehlení	Je aktivovaný výsledek sušení.
	Krev	Je aktivovaný druh skvrn.
	Tráva	Je aktivovaný druh skvrn.
	Červené víno	Je aktivovaný druh skvrn.
	Jedlý tuk / olej	Je aktivovaný druh skvrn.
1Příklad
	Připomenutí čištění bubnu	Bliká: Znečištěný buben. Spustte programCottons 90°((bavlna 90°) pro čištění a údržbu bubnu a vany pračky.→ "Čištění bubnu", Strana 35
	Dvířka ■ Svítí: Dvířka jsou zablokovaná a nelze je otevřít.■ Bliká: Dvířka nejsou správně zavřená.■ Nesvítí: Dvířka jsou odblokovaná a lze je otevřít.
	Přívod vody ■ Není tlak vody.■ Příliš nízký tlak vody.
E:35 / -101	Chyba Chybový kód, chybové hlášení, signál.
1Příklad

8 Tlačítka

Výběr nastavení programu závisí na nastaveném programu.

Tlačitko Výběr Popis
Temp. - 90 Prízpůsobte teplotu.		Nastavená teplota ve °C.
Spin - 1400 Prízpůsobení rychlosti odstřed’ovánínebo deaktivace odstřed’ování.Nastavená rychlost odstřed’ování v ot/min.Při zvolení se odčerpá voda a deaktivuje se odstřed’ování. Prádlo zůstane ležet mokré v bubnu.
Start/Reload	SpuštěníZrušeníPozastavení	Spuštění, zrušení nebo pozastavení programu.
Finished in / Time Dry	Až 24 hodin Nastavení času skončení programu.Doba trvání programu je již obsažená v nastaveném počtu hodin.Po spuštění programu se zobrazí do-ba trvání programu.
Speed Perfect	AktivaceDeaktivace	Aktivovat nebo deaktivovat zkrácenou dobu trvání programu.Poznámka: Zvýší se spotřeba energie.Výsledek praní se tím nezhorší.
Prewash	AktivaceDeaktivace	Aktivace nebo deaktivace předpírky,např. pro praní silně zašpiněného prádla.
Less Iro-ning	AktivaceDeaktivace	Aktivace nebo deaktivace pranís omezením pomačkání.Aby se snížilo pomačkání prádla, při-způsobí se průběh odstřed’ování a rychlost odstřed’ování.Poznámka: Prádlo je po vyprání mok-řejší. Aby se prádlo nepomačkalo, ihned po vyprání ho pověste.
Less Iro-ning and Fi-nished in / Ti-me Dry	AktivaceDeaktivace	→ "Dětský zámek", Strana 33
Anti Stain Výběr z více možností Výběr druhu skvn.Teplota, pohyby bubnu a doba namá-čení se přizpůsobí podle druhu skvrn.
Tlačítko Výběr Popis
Drying Aim ■■■	Výsledek sušení určuje, jak moc vlhké nebo suché bude prádlo po skončení programu.

9 Výsledek sušení

U některých programů je výsledek sušení přednastavený. Výsledek sušení určuje, jak moc suché nebo vlhké bude prádlo po skončení programu.

Výsledek sušení	Prádlo Výsledek sušení
	Vícevrstvé, silné prádlo, které špatně schne.	Prádlo je suché.
	Normální jednovrstvé prádlo.	Prádlo je suché.
	Normální jednovrstvé prádlo.	Prádlo je po sušení ještě mírně vlhké.Aby se zabránilo pomačkání,prádlo hned po usušení vyžehlete nebo ještě vlhké pověste.

9.1 Změna výsledku sušení

U některých programů můžete výsledek sušení změnit, aby bylo prádlo ještě sušší nebo vlhčí.

1. Nastavte program pro praní a sušení nebo pro sušení.
   → "Programy", Strana 27

√ Na displeji se zobrazí přednastavený výsledek sušení.

1. Stiskněte Drying Aim.

√ Na displeji se zobraz, nebo

10 Programy

Poznámka: Visačky na prádle vám poskytnou další informace pro výběr programu.

Program Popis Max.		množstvíprádla(kg)Praní	Max.množstvíprádla(kg)Sušení
Cottons(bavlna)	Praní odolných textilií z bavlny, Inu a směsových tkanin.Vhodný také jako krátký program pro nor-málně zašpiněné prádlo, když aktivujeteSpeed Perfect.Nastavení programu:Max. 90 °CMax. 1400 ot/min	9,05,0 ^1	6,0
Eco40-60(eco40-60)	Praní textilií z bavlny, Inu a směsových tkanin.Poznámka:Textilie, které lze podle symboluúdržby prát od 40 °Cdo 60 °C , je možné prát dochromady.Prací účinek odpovídá nejlepší možné tříděpracího účinku podle zákonných předpisů.U tohoto programu se teplota praní automa-ticky přizpůsobí podle množství prádla, abybylo dosaženo optimální energetické účinnostipři nejlepším možném pracím účinku. Teplotupraní nelze změnit.Nastavení programu:Poznámka:Teplota se u tohoto programustanoví automaticky a nelze ji nastavit.Max. – °CMax. 1400 ot/min	9,0 6,0
Easy-Care(snadno udr-žovatelné)	Praní textilií ze syntetiky a směsových tkanin.Nastavení programu:Max. 60 °CMax. 1400 ot/min	4,0 2,5
^1 Aktivované =Speed Perfect ^2 Není možné sušení ^3 Není možné praní
Mix (mix) Praní textilií z bavlny, Inu, syntetiky a smě-sových tkanin.Vhodný pro mírně zašpiněné prádlo.Nastavení programu:Max. 60 °CMax. 1400 ot/min		4,0 2,5
Delicates/Silk(jemné/hedvábí)	Praní jemných pracích textilií z hedvábí, viskó-zy a syntetiky.Používejte prací prostředek na jemné prádlonebo hedvábí.Poznámka:Obzvláště choulostivé textilie ne-bo textilie s háčky, poutky nebo kosticemi per-te v síťce na prádlo.Nastavení programu:Max. 40 °CMax. 800 ot/min	2,0 –	^2
Wool (vl-na)	Praní textilií z vlny nebo s podílem vlny, které lze prát ručně a v pračce.Aby se zabránilo sražení prádla, pohybuje bu-ben textiliemi obzvláště šetrně s dlouhými pře-stávkami.Používejte prací prostředek na vlnu.Nastavení programu:Max. 40 °CMax. 800 ot/min	2,0 1,0
Rinse (náchání)	Máchání s následným odstřed’ováním a od-čerpáním vody.Nastavení programu: max. 1400 ot/min	–	–
Spin / Dra-in(odstře-ďování/od-čerpání)	Odstřed’ování a odčerpání vody.Pokud chcete jen odčerpat vodu, aktivujtePrádlo se neodstředí.Nastavení programu: max. 1400 ot/min	–	–
^1 Aktivované –Speed Perfect ^2 Není možné sušení ^3 Není možné praní
GentleDry(jemné sušení)	Sušení textilí ze syntetiky a směsových tkanin.Šetrný program s nízkými teplotami pro chou-lostivé textilie.	-3	2,5
IntensiveDry(intenzivní)	Sušení textilí z bavlny a Inu.Intenzivní program s teplotami pro odolné tex-tilie.	-3	6,0
Hygiene CareHygienické ošetření choulostivých textilí.Textilie se ošetří párou o teplotě až 65 °C,aby se zničily bakterie.Po tomto ošetření textilí se textilie vyperou při nízké teplotě.Nastavení programu:Max. 30 °CMax. 1400 ot/min	4,0 2,5
Iron Assist Sníží se pomačkání a zápach obleků a textilí z bavlny a peří způsobený zápachem ze vzdu-chu.Tip:Pro zabránění pomačkání vyndejte textilie hned po skončení programu.PoznámkyTextilie se neusuší ani nevyčistí.Pokud programIron Assist používáte často, aniž byste mezitím prali, může ve spotřebiči vznikat zápach.	-3	1,0
My TimeDry(My Time sušení)	Sušení textilí ze syntetiky a směsových tkanin.Program s nastavitelnou dobou trvání.	-3	6,0
Super Quick15'/Wash& Dry 60'(rychly 15'/Wash & Dry 60')	Praní a sušení textilí z bavlny, Inu, syntetiky a směsových tkanin.Krátký program pro mírně zašpiněné malé ku-sy prádla.Nastavení programu:Max. 40 °CMax. 1200 ot/min	2,0 1,0
AktivovanéSpeed PerfectNení možné sušeníNení možné praní

11 Příslušenství

Používejte originální příslušenství. Je přizpůsobené pro váš spotřebič.

Poznámka: Některé příslušenství je dostupné v dalších barvách. Kontaktujte

→ "Zákaznický servis", Strana 50.

	Použití Objednací číslo
Prodloužení přívodní ha-dice	Prodloužení přívodní ha-dice na studenou vodu nebo přívodní hadice Aquastop (2,50 m).	WMZ2381
Příchytky Zlepšení stability	spotře-biče.	WMZ2200
Koleno Upevnění odtokové hadi-ce.		00655300
Podstavec Vyvýšená instalace spotřebiče, aby do něj bylo možné snadněji vkládat prádlo a vyndávat ho.		WMZPW20W

12 Prádio

12.1 Příprava prádla

POZOR!

Předměty, které zůstanou v prádle, mohou poškodit prádlo a buben.

- Před spuštěním odstraňte z kapes prádla všechny předměty.

Poznámka

Když prádlo předem připravíte, budete šetřit spotřebič i textilie.

■ Vykartáčováním odstraňte písek a hlínu
■ Roztrídte prádlo podle barvy a druhu textilií a řídte se podle symbolů na visačkách na prádle
■ Zapněte všechny zipy, suché zipy, háčky a poutka.

■ Látkové pásky, látkové popruhy a šňůrky svažte
- Odstraňte záclonové háčky a olověné šňůry
■ Malé nebo jemné kusy prádla per-te v sítce na prádlo
■ Perte společně velké a malé kusy prádla.
■ Prádlo s čerstvými skvrnami ihned vyperte
■ Prádlo se zaschlymi skvrnami předem ošetřete a několikrát vyperte
■ Prádlo vložte do bubnu rozložené
■ Prádlo před sušením vyždímejte.

13 Prací a ošetřovací prostředky

Údaje výrobce k použití a dávkování najdete na obale.

Poznámky

■ V případě tekutých pracích prostředků používejte pouze dobře tekoucí prací prostředky.
■ Nemíchejte různé tekuté prací prostředky.
■ Nemíchejte prací prostředek a aviváž.
■ Nepoužívejte příliš dlouho skladované a silně zhoustlé výrobky.
■ Nepoužívejte prostředky obsahující rozpouštědla, leptavé nebo těkavé prostředky
Barvicí prostředky používejte úsporně, sůl může poškodit ne-rezovou ocel.
■ Ve spotřebiči nepoužívejte odbarvovací prostředky.

14 Základní ovládání

14.1 Zapnutí spotřebiče

Požadavek: Spotřebič je správně na- instalovaný a připojený.

→ "Instalace a připojení", Strana 12

- Nastavte volič programů na některý program.

14.2 Nastavení programu

1. Otáčením voliče programů nastavte požadovaný program.
   → "Programy", Strana 27

2. V případě potřeby přizpůsobte na- stavení programu.

→ "Přizpůsobení nastavení progra- mu", Strana 31

14.3 Přizpůsobení nastavení programu

Požadavek: Je nastavený program.

→ "Nastavení programu", Strana 31

- Přizpůsobte nastavení programu. → "Tlačítka", Strana 24

Poznámka: Nastavení programu se pro tento program neuloží trvale.

14.4 Vložení prádla

Poznámka: Abyste zabránili po- mačkání, dodržujte maximální množ- ství prádla pro programy.

■ Prádlo je připravené a roztríděné. → "Prádlo", Strana 30
■ Buben je prázdný.

1. Otevřete dvířka.

2. Vložte prádlo do bubnu.

3. Zavřete dvířka.

Zajistěte, aby nebylo prádlo přískřípnuté ve dvířkách.

14.5 Naplnění pracího prostředku a ošetřovacího prostředku

Poznámka: Řid'te se pokyny k pracím prostředkům a ošetřovacím prostředkům → Strana 31.

1. Vytáhněte násypku na prací prostředky.
2. Naplňte prací prostředek.
   → "Násypka na prací prostředky", Strana 18
3. V případě potřeby naplňte ošetřovací prostředek.
4. Zasuňte násypku na prací prostředky.

14.6 Spuštění programu

Požadavek: Je nastavený program.

→ "Nastavení programu", Strana 31

1. Stiskněte Start/Reload.

√ Buben se otáčí a probíhá rozpoznání množství prádla, které může trvat až 2 minuty, a poté se začne napouštět voda.
√ Na displeji se zobrazuje doba trvání programu nebo čas skončení programu.
√ Po skončení programu se na displeji zobrazí: End.
2. Je-li na displeji zobrazeno ♦ prádlo se neodstředí. Voda se po máchání odčerpá.

Poznámky

Když prádlo na konci programu nevyjmete, za 15 minut se spustí program na ochranu proti po-mačkání na dobu cca 30 minut. Na displeji se střídavě zobrazuje 0 : 00 , tAP , to a End a. Pro přerušení programu na ochranu proti pomačkání a vyjmutí prádla stiskněte libovolné tlačítko.
■ Když se zobrazí "Hot", spotřebič ochlazuje prádlo. Když "Hot" zhasne, je prádlo vychladlé.

14.7 Namáčení prádla

Poznámka: Není nutné přidávat další prací prostředek. K praní se poté použije namáčecí roztok.

1. Spust'te program.
2. Po cca 10 minutách stiskněte ▷Ⅲ Start/Reload pro pozastavení programu.
3. Po požadované době namáčení stiskněte ▶start/Reload pro pokračování programu.

14.8 Přidání prádla

Po spuštění programu můžete prádlo podle stavu programu vyndat nebo přidat.

1. Stiskněte Start/Reload.

Během praní se spotřebič poza- staví. Během sušení spotřebič zkontroluj- te, zda lze přidat prádlo.

Poznámka: Chcete-li doplnit prádlo, řid'te se pokyny na displeji. → "Displej", Strana 23

1. Otevřete dvířka.
2. Přidejte nebo vyndejte prádlo.
3. Zavřete dvířka.
4. Stiskněte ▷Start/Reload.

14.9 Přerušení pracího programu

1. Stiskněte ▷Start/Reload.
2. Otevřete dvířka.

Při vysoké teplotě a vysoké hladině vody zůstanou dvířka spotřebiče z bezpečnostních důvodů zablokovaná.

• Při vysoké teplotě spustte program Rinse(máchání).

• Při velkém množství vody spustte program Spin(odstřed'ování) nebo nastavte vhodný program pro odčerpání. → "Programy", Strana 27

• Vyndejte prádlo.

→ "Vyjmutí prádla", Strana 33

14.10 Přerušení sušicího programu

• Otáčením voliče programu nastavte jiný program.
  Zablokování dvířek se otevře automaticky po několika minutách chladnutí.

14.11 Pokračování programu při nastavení stop po máchání

Požadavky

■ Je aktivované zastavení po máchání.
■ Poslední máchací proces skončil a prádlo leží ve vodě z máchání.

1. Nastavte program Spin(odstřed'ování) nebo program pro odčerpání. → "Programy", Strana 27

2. Stiskněte Dstart/Reload.

14.12 Vyjmutí prádla

1. Otevřete dvířka.
2. Vyndejte prádlo z bubnu.

14.13 Vypnutí spotřebiče

1. Volič programů nastavte na Off.
2. Zavřete přívod vody.
3. Otřete dosucha gumovou manžetu a odstraňte případné předměty.

1. Nechejte dvířka spotřebiče a násypku na prací prostředky otevřené, aby mohla vyschnout zbytková voda.

15 Dětský zámek

Zajistěte spotřebič proti nežádoucímu ovládání ovládacích prvků.

15.1 Aktivace dětského zámku

• Cca 3 sekundy držte stisknutá obě tlačítka Less Ironing and Finished in / Time Dry.
  √ Na displeji se zobrazi
  √ Ovládací prvky jsou zablokované.
  Dětský zámek zůstává aktivovaný i po vypnutí spotřebiče a při výpadku proudu.

15.2 Deaktivace dětského zámku

Požadavek: Pro deaktivaci dětského zámku musí být spotřebič zapnutý.

• Cca 3 sekundy držte stisknutá obě tlačítka Less Ironing and Finished in / Time Dry.
  √ na displeji zhasne.

16 Základní nastavení

Základní nastavení spotřebiče můžete nastavit podle svých potřeb.

16.1 Přehled základních nastavení

1 2 3 4 5 6 7

Základní na-stavení	Pozice programu	Hodnota Popis
Signál ukon-čení	2 0 (vypnu-tý)1 (tichý)2 (střední)3 (hlasitý)4 (velmi hlasitý)	Nastavení hlasitosti signálu po skončení programu.
Signál tlačítek	3 0 (vypnu-tý)1 (tichý)2 (střední)3 (hlasitý)4 (velmi hlasitý)	Nastavení hlasitosti signálu při stisknutí tlačítek.
Připomenutí čištění bubnu	4 On (za-pnuté)OFF (vy-pnuté)	Aktivace nebo deaktivace připo-menutí čištění bubnu.
Programový čítač	5	42^1	Zobrazit počet ukončených programů.
^1 Příklad

16.2 Změna základních nastavení

1. Volič programů nastavte na pozi- ci 1.

1 2 3 4 5 6 7

1. Stiskněte Spin a současně nastavte volič programů na pozici 2.

√ Na displeji se zobrazí aktuální hodnota.
3. Nastavte volič programů na poža- dovanou pozici.
→ "Přehled základních nastavení", Strana 34
4. Pro změnu hodnoty stiskněte Finished in / Time Dry.
5. Pro uložení změny spotřebič vypněte.

17 Čistění a ošetřování

Aby váš spotřebič zůstal dlouho funkční, pečlivě ho čistěte a ošetřujte.

17.1 Čištění bubnu

POZOR

Nebezpečí zranění!

Trvalé praní s nízkými teplotami a chybějící zavzdušnění spotřebiče mohou způsobit poškození bubnu a zranění.

- Pravidelně používejte program pro čištění bubnu nebo perte s teplotami minimálně 60 °C.

• Po každém použití nechte spotřebič vyschnout s otevřenými dvířky a násypkou na prací prostředky.
• Spustte program Cottons 90° ((bavlna 90°) bez prádla s univerzálním pracím prostředkem s bělidly.

17.2 Čištění násypky na prací prostředky

1. Vytáhněte násypku na prací prostředky.
2. Vložku zatlačte dolů a násypku na prací prostředky vyjměte.

1. Vytáhněte vložku zespodu nahoru.

cs Čistění a ošetřování

1. Násypku na prací prostředky a vložku vyčistěte vodou a kar-táčkem a osušte.

1. Vyčistěte otvor pro násypku na prací prostředky.

1. Zasuňte násypku na prací prostředky.

17.3 Čištění čerpadla

Pravidelně čistěte čerpadlo, minimálně jednou ročně a dále při poruchách, např. při ucpání nebo klapání.

Vyprázdnění čerpadla

1. Zavřete přívod vody.
2. Vypněte spotřebič. → "Vypnutí spotřebiče", Strana 33
3. Odpojte síťovou zástrčku spotřebiče z elektrické sítě.
4. Otevřete a sejměte servisní kryt.

1. Pod otvor postavte dostatečně velkou nádobu.

1. Vyndejte z držáku vypouštěcí hadici.

1. ⚠️ POZOR - Nebezpečí opaření!

Prací roztok je při praní s vysokými teplotami horký.

- Nedotýkejte se horkého pracího roztoku.

Pro vypuštění pracího roztoku do nádoby vytáhněte uzavírací zátku.

90°C max.

1. Znovu nasad'te uzavírací zátku.

1. Nasad'te vypouštěcí hadici do držáku.

Požadavek: Čerpadlo je prázdné. → Strana 36

1. Protože se v čerpadle může ještě nacházet zbytková voda, víčko čerpadla vyšroubovávejte opatrně.

1. Vyčistěte vnitřní prostor, závit víčka čerpadla a těleso čerpadla.

cs Čistění a ošetřování

1. Zajistěte, aby se obě lopatková ko- la mohla otáčet.

1. Nasad'te víčko čerpadla.

1. Víčko čerpadla zašroubujte až nadoraz.

90°

Držadlo víčka čerpadla musí být svisle.

1. Nasad'te a zavřete servisní kryt.

17.4 Čištění otvoru v gumové manžetě

Pravidelně kontrolujte otvor v gumové manžetě, jestli není ucpaný, a vyčistěte ho.

1. Otevřete dvířka spotřebiče.

2. Odstraňte ucpání z otvoru.

Poznámka: Nepoužívejte špičaté nebo ostré předměty.

18 Odstranění poruch

Menší poruchy vašeho přístroje můžete odstranit vlastními silami. Před kontaktováním zákaznické služby využijte informací o odstraňování poruch. Vyvarujete se tak zbytečných nákladů.

VÝSTRAHA

Nebezpečí úrazu elektrickým proudem!

Neodborné opravy jsou nebezpečné.

• Opravy spotřebiče smí provádět pouze odborný personál, který je k tomu vyškolený.
  K opravě spotřebiče se smí používat pouze originální náhradní díly.
• Pokud je síťový kabel tohoto spotřebiče poškozený, musí ho vyměnit výrobce, jeho zákaznický servis nebo podobně kvalifikovaná osoba, aby se zabránilo ohrožení.

Závada Příčina a řešení závady

Displej zhasl a blikáStart/Reload.	Je aktivní režim šetření energie.► Stiskněte libovolné tlačítko.✓ Displej se znovu rozsvítí.
"E:36 / -10" Odtoková trubka nebo odtoková hadice je ucpaná.► Vyčistěte odtokovou trubku a odtokovou hadici.
		Je uspané čerpadlo.► → "Čištění čerpadla", Strana 36

Dávkování pracího prostředku je příliš vysoké.

Závada Příčina a řešení závady
"E:36 / -10" ▶ Okamžité opatření: Smíchejte polévkovou lžíci aviváže s 0,5 l vody a směs naplňte do levé komory (nepoužívejte na outdoorové, sportovní a péřové textilie). ▶ Při příštím praní se stejným množstvím prádla použijte menší množství pracího prostředku.
"H:32" Kontrolní systém nevyváženosti přerušil odstřed’ování kvůli nerovnoměrnému rozložení prádla. ▶ Vložte znovu prádlo do bubnu.Poznámka: Do bubnu dávejte pokud možno společně velké a malé kusy prádla. Různě velké kusy prádla se při odstřed’ování lépe rozdělí.
"E:30 / -10" a/nebo Tlak vody je příliš nízký.Není možné odstranění.
Bliká ☑e dvířkách je přiskřípnuté prádlo.► Odstraňte přiskřípnuté prádlo.
"Hot" a buben se otáčí.	Proces ochlazení aktivní.1. Nejedná se o závadu.2. Během procesu ochlazení neměňte program.Poznámka: Proces ochlazení trvá až 10 minut. Spotřebič můžete nadále obsluhovat.
	Nutné čištění bubnu.► → "Čištění bubnu", Strana 35
Střídavě svítí "H:95" a End.	Tlak vody je příliš nízký.► Víz→ "E:30 / -10 a/nebo Strana 40.
Všechny ostatní chybové kódy.	Porucha funkce1. Spotřebič vypněte a znovu ho zapněte.2. Když se hlášení zobrazí znovu, odpojte spotřebič minimálně na 30 sekund od přívodu elektrického proudu tím, že vytáhněte zástrčku ze zásuvky nebo vypnete příslušný jistič v pojistkové skříni.✓ Pokud byla porucha jednorázová, hlášení zhasne.3. Pokud se hlášení zobrazí znovu, kontaktujte zákaznický servis. Při telefonátu uveďte přesné chybové hlášení.→ "Zákaznický servis", Strana 50
Příliš dlouhá doba sušení.	Teplota prostředí je vyšší než 30 °C.► Zajistěte, aby byla teplota prostředí nižší než 30 °C.
	Nedostatečná cirkulace vzduchu na místě instalace spotřebiče.► Větrejte místo instalace spotřebiče.
	V bubnu se nahromadily žmolky.► Nechte proběhnout program Cottons 90° ((bavlna 90°) bez prádla a pracího prostředku.
Pomačkání. Příliš velké	množství prádla.
	Prádlo leží po skončení sušení příliš dlouho v bubnu.1. Prádlo vyjměte z bubnu hned po skončení sušení.2. Pro ochlazení kusy prádla rozprostřete.
	Nastavili jste nevhodný program pro příslušný druh textilií.► Nastavte vhodný program pro příslušný druh textilií.
	Nemačkavé textilie sušené příliš dlouho.
Spotřebič nepracuje. Není zapojená zástrčka síťového kabelu.► Připojte spotřebič k el. síti.
Výpadek napájení.► Zkontrolujte, zda v místnosti funguje osvětlení místnosti nebo jiné přístroje.
Program se nespustí. Nestiskli jste Start/Reload.► Stiskněte Dstart/Reload.
Dvířka nelze otevřít. Teplota je příliš vysoká.► Počkejte, dokud teplota trochu neklesne.► Přerušte program.→ "Přerušení pracího programu", Strana 32

Závada Příčina a řešení závady
Prací roztok se neod- čerpává.	▸ Odtokovou hadici namontujte maximálně do výšky 1 m.
	Dávkování pracího prostředku je příliš vysoké.▸ Okamžité opatření: Smíchejte polévkovou lžíci aviváže s 0,5 l vody a směs naplňte do levé komory (nepoužívejte na outdoorové, sportovní a péřové textilie).▸ Při příštím praní se stejným množstvím prádla pou- žijte menší množství pracího prostředku.
	Je namontované nepřípustné prodloužení odtokové hadice.▸ Odstraňte nepřípustná prodloužení odtokové hadi- ce.→ "Připojení spotřebiče", Strana 15
	Víčko čerpadla není úplně zašroubované.▸ Zajistěte, aby bylo víčko čerpadla ve spotřebiči za- šroubované až nadoraz. Držadlo víčka čerpadla musí být svisle.→ "Čištění čerpadla", Strana 37
Nepřitéká voda. Nebyl spláchnutý prací prostředek.	Nestiskli jste ▶Start/Reload.▸ Stiskněte ▶Start/Reload.
	Jsou ucpaná sítka v přívodu vody.▸ Vyčistěte sítka v přívodu vody.
	Je zavřený přívod vody.▸ Otevřete přívod vody.
	Přívodní hadice je zalomená nebo uskřípnutá.▸ Zajistěte, aby přívodní hadice nebyla zalomená ne- bo uskřípnutá.
Opakovaný náběh od- středování.	Kontrolní systém nevyváženosti se snaží vyrovnat ne- rovnoměrné rozložení prádla opakovaným roz- místěním prádla.▸ Nejedná se o závadu – není potřeba nic udělat.Poznámka:Při plnění dávejte do bubnu pokud možno společně velké a malé kusy prádla. Různě velké kusy prádla se při odstředování lépe rozdělí.
V bubnu není vidět vo- da.	Voda je pod viditelnou oblastí.▸ Nejedná se o závadu – není potřeba nic udělat.▸ Během provozu neplňte spotřebič další vodou.
V komoře 🌐 se na- chází zbytková voda.	Je ucpaná vložka v komoře 🐘→ "Čištění násypky na prací prostředky", Strana 35
Vibrace a pohyb spotřebiče při odstředování.	Spotřebič není správně vyrovnaný.► → "Vyrovnání spotřebiče", Strana 16
	Nožičky spotřebiče nejsou zafixované.► Zafixujte nožičky spotřebiče.→ "Vyrovnání spotřebiče", Strana 16
	Nejsou odstraněné přepravní pojistky.► → "Odstranění přepravních pojistek", Strana 14.
Buben se otáčí, nepřitéká voda.	Je aktivní rozpoznání množství prádla.► Nejedná se o závadu, není potřeba nic udělat.Poznámka: Rozpoznání množství prádla může trvat až 2 minuty.
Intenzivní tvorba pěny.	Dávkování pracího prostředku je příliš vysoké.► Okamžité opatření: Smíchejte polévkovou lžíci aviváže s 0,5 l vody a směs naplňte do levé komory (nepoužívejte na outdoorové, sportovní a péřové textilie).► Při příštím praní se stejným množstvím prádla použijte menší množství pracího prostředku.
Není dosažena vysoká rychlost odstředování.	Je nastavená nízká rychlost odstředování.► Při příštím praní nastavte vyšší rychlost odstředování.
	Je aktivovanáless Ironing.► Volte programy, které jsou vhodné pro příslušné druhy textilu.
	Systém kontroly rovnoměrného rozložení prádla se snaží vyrovnat nerovnoměrné rozložení prádla pomocí nižší rychlosti odstředování.► Vložte znovu prádlo do bubnu.Poznámka: Do bubnu dávejte pokud možno společně velké a malé kusy prádla. Různě velké kusy prádla se při odstředování lépe rozdělí.► Spustte program Spin(odstředování).
Program odstředování se nespustí.	Odtoková trubka nebo odtoková hadice je ucpaná.► Vyčistěte odtokovou trubku a odtokovou hadici.
	Odtoková trubka nebo odtoková hadice je zalomená nebo uskřípnutá.► Zajistěte, aby odtoková trubka a hadice odtoku vody nebyly zalomené nebo uskřípnuté.
	Kontrolní systém nevyváženosti přerušil odstředování kvůli nerovnoměrnému rozložení prádla.
Program odstřed'ování se nespustí.	► Vložte znovu prádlo do bubnu.Poznámka: Do bubnu dávejte pokud možno společně velké a malé kusy prádla. Různě velké kusy prádla se při odstřed'ování lépe rozdělí.► Spustte program Spin(odstřed'ování).
U přívodní hadice vy-téká voda.	Přívodní hadice není správně/pevně připojená.1. Připojte správně přívodní hadici.→ "Připojení přívodní hadice", Strana 152. Utáhněte šroubení.
U odtokové hadice vy-téká voda.	Odtoková hadice je poškozená.► Vyměňte poškozenou odtokovou hadici.
	Odtoková hadice není správně připojená.► Připojte správně odtokovou hadici.→ "Způsoby připojení odtoku vody", Strana 15
Výsledek odstře-ďování není uspoko-jivý. Prádlo je příliš mokré / příliš vlhké.	Je nastavená nízká rychlost odstřed'ování.► Při příštím praní nastavte vyšší rychlost odstře-ďování.► Spustte program Spin(odstřed'ování).
	Je aktivovanálessIroning.► Volte programy, které jsou vhodné pro příslušné druhy textilu.
	Odtoková trubka nebo odtoková hadice je ucpaná.► Vyčistěte odtokovou trubku a odtokovou hadici.
	Odtoková trubka nebo odtoková hadice je zalomená nebo uskřípnutá.► Zajistěte, aby odtoková trubka a hadice odtoku vo-dy nebyly zalomené nebo uskřípnuté.
	Kontrolní systém nevyváženosti přerušil odstřed'ování kvůli nerovnoměrnému rozložení prádla.► Vložte znovu prádlo do bubnu.Poznámka: Do bubnu dávejte pokud možno společně velké a malé kusy prádla. Různě velké kusy prádla se při odstřed'ování lépe rozdělí.► Spustte program Spin(odstřed'ování).
	Systém kontroly rovnoměrného rozložení prádla se snaží vyrovnat nerovnoměrné rozložení prádla pomocí nižší rychlosti odstřed'ování.► Vložte znovu prádlo do bubnu.
Výsledek odstředování není uspokojivý. Prádlo je příliš mokré / příliš vlhké.	Poznámka: Do bubnu dávejte pokud možno společně velké a malé kusy prádla. Různě velké kusy prádla se při odstředování lépe rozdělí.► Spustte program Spin(odstředování).
Zbytky pracího prostředku na vlhkém prádle.	Prací prostředky mohou obsahovat látky, které nejsou rozpustné ve vodě a usazují se na prádle.► Spustte program Rinse(máchání).
Zbytky pracího prostředku na suchém prádle.	Prací prostředky mohou obsahovat látky, které nejsou rozpustné ve vodě a usazují se na prádle.► Prádlo po praní a sušení vykartáčujte.
Sušicí program se nespustí.	Dvířka nejsou zavřená.► Zavřete dvířka.
	Není zvolený žádný sušicí program.► Zvolte vhodný sušicí program.→ "Programy", Strana 27
Doba trvání programu se během pracího procesu mění.	Průběh programu se elektronicky optimalizuje. Tak může dojít ke změně doby trvání programu.► Nejedná se o závadu – není potřeba nic udělat.
	Kontrolní systém nevyváženosti se snaží vyrovnat ne-rovnoměrné rozložení prádla opakovaným rozmístěním prádla.► Nejedná se o závadu – není potřeba nic udělat.Poznámka: Při plnění dávejte do bubnu pokud možno společně velké a malé kusy prádla. Různě velké kusy prádla se při odstředování lépe rozdělí.
	Systém pro kontrolu pěny přídá při tvorbě příliš velkého množství pěny jedno máchání.► Nejedná se o závadu – není potřeba nic udělat.
Buben sebou po spuštění programu trhá.	Příčinou je interní test motoru.► Nejedná se o závadu – není potřeba nic udělat.
Prací prostředek nebo aviváž odkapáváz manžety a shromažduje se na skle dvířek nebo v záhybu manžety.	Příliš mnoho pracího prostředku / aviváže v násypce na prací prostředky.► Při dávkování tekutého pracího prostředku a aviváže se řídte podle značky v násypce na prací prostředky a nedávejte větší množství.
Žmolky na prádle. V bubnu se nahromadily žmolky.► Nechte proběhnout program Cottons 90° ((bavlna 90°) bez prádla a pracího prostředku.
V násypce na prací prostředky zůstane aviváž.	Zvolený program neobsahuje máchání v aviváži.Před praním zkontrolujte, zda je pro zvolený program nastavené máchání v aviváži.→ "Programy", Strana 27
Prádlo je příliš vlhké. Nastavili jste nevhodný program pro příslušný druh textilií.
		Výpadek napájení.Zkontrolujte, zda v místnosti funguje osvětlení místnosti nebo jiné přístroje.
Klapání, skřípání v čerpadle.	Do čerpadla se dostaly cizí předměty.► → "Čištění čerpadla", Strana 36
Rytmický zvuk sání. Je aktivní čerpadlo, odčerpává se prací roztok.► Nejedná se o závadu – normální provozní zvuk.
Zvuky ventilátoru během praní.	Je aktivní procesní ventilátor.► Nejedná se o závadu – normální provozní zvuk.
Zvuky odstřed’ování během sušení.	Aktivní termoodstřed’ování.
Šumící, syčící zvuk. Voda se do násypky na prací prostředky napouští pod tlakem.► Nejedná se o závadu – normální provozní zvuk.
Zvuky napouštění vo- dy během sušení.	Při sušení je nutná voda.1. Nejedná se o závadu.2. Zajistěte, aby byl přívod vody otevřený i během su- šení.
Ve spotřebiči vzniká zápach.	Vlhkost a zbytky pracích prostředků mohou podpo- rovat tvorbu bakterií.► → "Čištění bubnu", Strana 35► Když spotřebič nepoužíváte, nechte dvířka a ná- sypku na prací prostředky otevřené, aby mohla vy- schnout zbytková voda.

18.1 Nouzové odblokování Odblokování dvířek

Požadavek: Čerpadlo je prázdné. → Strana 36

1. POZOR! Vytékající voda může způsobit věcné škody.

- Neotevírejte dvířka, pokud je za sklem vidět voda. Pomocí nářadí vytáhněte nouzové odblokování dolů a uvolněte ho.

Zámek dvířek je odblokovaný.
2. Nasad'te a zacvakněte servisní kryt.
3. Zavřete servisní kryt.

19 Přeprava, uskladnění a likvidace

19.1 Demontáž spotřebiče

1. Zavřete přívod vody.
2. Vyprázdněte přívodní hadici.
3. Vypněte spotřebič. → "Vypnutí spotřebiče", Strana 33
4. Vytáhněte síťovou zástrčku spotře-biče ze zásuvky.
5. Vypustte prací roztok. → "Čištění čerpadla", Strana 36
6. Odpojte hadice.

19.2 Nasazení přepravních pojistek

Spotřebič při přepravě zajistěte pře- pravními pojistkami, abyste zabránili poškození při dopravě.

1. Šroubovákem odstraňte 4 krytky.

1. Nasad'te 4 přepravní pojistky. → "Odstranění přepravních pojis- tek", Strana 14

19.3 Opětovné uvedení spotřebiče do provozu

▶ Pro další informace viz → "Instalace a připojení", Strana 12 a → "Spuštění praní bez prádla", Strana 20.

19.4 Likvidace starého spotřebiče

Díky ekologické likvidaci je možné opětovné použití cenných surovin.

VÝSTRAHA

Nebezpečí poškození zdraví!

Ve spotřebiči se mohou zavřít děti a dostat se tak do ohrožení života.

- Spotřebič neumistujte za dveře, které blokují nebo brání otvírání dvířek spotřebiče.

• U starých spotřebičů odpojte síťovou zástrčku síťového kabelu, poté síťový kabel přestřihněte a zničte zámek dvířek spotřebiče tak, aby se dvířka spotřebiče nedaly zavřít.
• Vytáhněte síťovou zástrčku síťového kabelu ze zásuvky.
• Odpojte síťový kabel.
• Spotřebič ekologicky zlikvidujte. Informace o aktuálních možnostech likvidace obdržíte u specializovaného prodejce nebo na obecním nebo městském úřa- du.

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EU o nakládání s použitými elektrickými a elektronickými zařízeními (waste electrical and electronic equipment - WEEE).

Tato směrnice stanoví jednotný evropský (EU) rámec pro zpětný odběr a recyklování použitých zařízení.

20 Zákaznický servis

Originální náhradní díly relevantní pro funkčnost podle příslušného nařízení ekodesign obdržíte u našeho zákaznického servisu po dobu min. 10 let od uvedení vašeho spotřebiče na trh v Evropském hospodářském prostoru.

Poznámka: Využití zákaznického servisu je v rámci záručních podmínek výrobce bezplatné.

Podrobné informace o záruční době a záručních podmínkách ve vaší zemi obdržíte u svého zákaznického servisu, svého prodejce nebo na našich internetových stránkách.

Při kontaktování zákaznického servisu potřebujete označení produktu (Eč.) a výrobní číslo (FD) vašeho spotřebiče.

Kontaktní údaje zákaznického servisu viz přiložený seznam servisních služeb nebo naše webová stránka.

20.1 Označení produktu (E-č.) a výrobní číslo (FD)

Označení produktu (E-č.) a výrobní číslo (FD) je uvedeno na typovém štítku spotřebiče.

V závislosti na modelu se typový štítek nachází:

■ na vnitřní straně dvířek,
■ na vnitřní straně servisní krytky,
■ na zadní straně spotřebiče.

Pro rychlé nalezení údajů vašeho spotřebiče a telefonního čísla zákaznického servisu si můžete údaje po- značit.

21 Hodnoty spotřeby

Následující informace se poskytují podle nařízení EU o ekodesignu. Uvedené hodnoty pro jiné programy než Eco 40-60(eco 40-60) jsou pouze orientační hodnoty a byly zjištěny s využitím platných norem EN 60456 a EN 62512.

Program Množ-stvíprádla(kg)	Dobatrvaní programu(h:min) ^1	Spotřebaenergie(kWh/cyklus) ^1	Spotřeba vo- dy (l/cyklus) ^1	Maxi-málníteplota(°C)5 min ^1	Rych-lost od-stře-d'ování(ot/min) ^1	Zbytková vlhkos t (%) ^1
Eco40-60(eco40-60) ^2	9,0 3:45	0,900	65,0 37	1400	53,00
Eco40-60(eco40-60) ^2	4,5 2:50	0,420	48,0	30	1400	53,00
Eco40-60(eco40-60) ^2	2,5 2:25	0,190	36,0	24	1400	53,00
Eco40-60(eco40-60)+ 📌	6,0 8:20	4,000	95,0	24	-0,1
Eco40-60(eco40-60)+ 🌐Drying Aim+ 📌 ^2	3,0 4:55	2,200	55,0	23	-0,1
Cottons 📌( Bavlna)20 °C	9,0 3:35	0,550	90,0	23	1400	50,00
Cottons 📌( Bavlna)40 °C	9,0 3:35	1,300	90,0	42	1400	50,00

1 Skutečné hodnoty se vlivem tlaku vody, tvrdosti a teploty přiváděné vody, teploty prostředí, druhu, množství a zašpinění prádla, použitého čisticího prostředku, kolísání napájecího proudu a zvolených přídavných funkcí mohou lišit od uvedených hodnot.

^2 Testovací program podle nařízení (EU) pro ekodesign a nařízení (EU) pro energetické štítky se studenou vodou (15 °C).

Program Množ-stvíprádla(kg)	Dobatrvaní programu(h:min) ^1	Spotřebaenergie(kWh/cyklus) ^1	Spotřeba vo- dy (l/cyklus) ^1	Maxi-málníteplota(°C)5 min ^1	Rych-lost od-stře-d'ování(ot/min) ^1	Zbytkovávlhkos t (%) ^1
Cottons(bavlna)60 °C	9,0 3:35	2,000	90,0 60	1400	50,00
Cottons(bavlna)40 °C + Prewash	9,0 4:00	1,350	105,0	41	1400	50,00
Easy-Care(snadno udr-zova-telné) 40 °C	4,0 2:35	0,900	65,0	43	1400	30,00
Mix(mix) 40 °C	4,0 1:10	0,750	50,0	41	1400	55,00
Wool(ml-na) 30 °C	2,0 0:41	0,180	45,0	22	800	30,00
^1 Skutečné hodnoty se vlivem tlaku vody, tvrdosti a teploty priváděné vody, teploty prostředí, druhu, množství a zašpinění prádla, použitého čisticího prostředku, kolísání napájecího proudu a zvolených prídavných funkcí mohou lišit od uvedených hodnot. ^2 Testovací program podle nařizení (EU) pro ekodesign a nařizení (EU) pro energetické štítky se studenou vodou (15 °C).

22 Technické údaje

Výška spotřebiče 84,8 cm
Šířka spotřebiče 59,8 cm
Hloubka spotře-biče	59,0 cm
Hloubka spotře-biče při za-vřených dvířkách	63,5 cm
Hloubka spotře-biče při otevřených dvíř-kách	107,2 cm
Hmotnost 81,4 kg

Maximální množ- 9,0 kgství prádla
Sítové napětí 220-240 V,50 Hz
Minimální po- 10 Ajistka instalace
Jmenovitý výkon 1900-2300 W
Příkon ■ Vypnutý stav:0,50 W■ Nevypnutýstav: 0,50 W
Tlak vody ■ Minimálně 100kPa (1 bar)■ Maximálně:1 000 kPa(10 bar)
Délka přívodníhadice	150 cm
Délka odtokovéhadice	150 cm
Délka síťovéhokabelu	210 cm

Další informace k vašemu modelu najdete na internetu na https://eprel.ec.europa.eu/¹. Tato webová adresa je propojena odkazem s oficiální produktovou databází EU EPREL. Postupujte pak podle pokynů pro vyhledávání modelu. Označení modelu je dané znaky před lomítkem čísla výrobku (E-Nr.) na typovém štítku. Alternativně najdete označení modelu také na prvním řádku EU energetického štítku.

MyBosch
