NÁVOD K OBSLUZE EPM-06C-96 ENTES

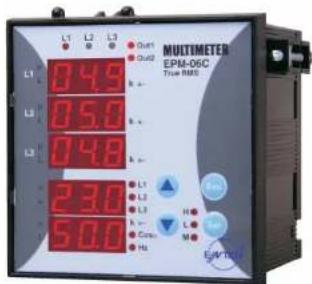

Panelový programovatelný multimetr

Obj. č.: 12 87 15

EPM-06

Obj. č.: 10 32 78

EPM-06C

Obj. č.: 10 32 79

EPM-06CS

MULTIMETER EPM-06C True RMS L1 L2 L3 0.49 0.50 0.48 2.30 5.00 OUT OUT L1 L2 L3 L4 L5 H H L M M FU FU-TOM

Vážení zákazníci,

děkujeme Vám za Vaši důvěru a za nákup panelového programovatelného multimetru Entes. Tento návod k obsluze je součásti výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jasliže výrobek předáte jiným osobám, dbajte na lo, abyste jim odevzdali i tento návod k obsluze.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečist!

MULTIMETER EPM-025C Temp/100A L1 L2 L3 0.49 0.50 0.48 23.0 5.00

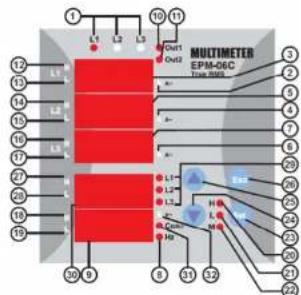

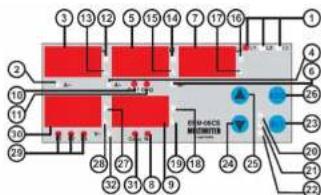

Popis a ovládací prvky

1. LED kontrolky fázi: zapinají se, pokud hodnota napětí na jednom
2. Prvn' LED ,k" (pro L1) Pokud se LED
   zapne, označuje kilo jednotek, např. kA. kV
3. Zobrazení fáze 1 (L1)
4. Druhá LED „k“ (pro L2 a nulovou lázi). Parametr měření je kilo jednotek, napí, kA, kV.
5. Zobrazení L2 a nuláku.
6. Třetí LED „k” (pro L3). Parametr měření je kilo jednotek. např. kA, kV.
7. Zobrazení L3
8. Zobrazení frekvence sitě
9. Zobrazeni Irekvence a Cos φ (EPM 06C a 06CS)
10. LED kontrolka prvního varovného výstupu (Out1). Zapiná se při aktivaci výstupu.
11. LED kontrolka druhého varovného výstupu (Out2). Zapiná se př aktivaci výstupu.
12. Výstup upozorňujici na nadproud
    nebo přepěti na L1 (EPM 06C a 06CS)
13. Výstup upozomující na nízký proud
    nebo napětí na L1 (EPM 06C a 06CS)
14. Výstup upozomující na nadproud
    nebo prepeti na L2 (EPM 06C a 06CS)
15. vystup upozomující na mizky proud pebo napětí na L 2 (EPM 06C a 06C
16. Výstup upozorňující na nadproud
    nebo přepělí na L3 (EPM 06C a 06CS)
17. Výstup unozorňující na nízký proud
    nebo napětí na L3 (EPM 06C a 06CS)
18. Výstup upozornující na nadproud
    nebo prépétí frekvence (EPM 06C a 06CS)
19. LED kontrolka M = max. hodnoly doberu energie
    vypinání funkce Latch (zajistění), pokud je aktivní.
20. Zobrazení monitorování napětí fází

21. LED „k“ – monitorování fáze na 4. displeji.

22. Výslup upozornující na nízký proud nebo napětí frekvence (EPM 06C a 06CS)

23. LED kontrolka H - max. hodnoty okamžilého proudu a napěti.

24. LED kontrolka L - min. hodnoty okamzitého proudu a napěti.

25. Tlačitko SET. Použivá se k otevření menu a k uklacání hodnot. Pokud se v rezimu měření tlačitko SET stiskne a 3 sekundy podrží, můžete otevřít menu. Toto tlačitko se používá v rezimu měření k monitorování max. (H) a min. (L) hodnot proudu a max. odběru.

26. Tlačitko se šipkou dolů – výběr směrem dolů a prepínání mezi fázemi (EPM 06C a 06CS)

27. Tlačitko se šípkou nahoru – výběr směrem nahoru a přepínání mezi fázemi (EPM 06C a 06CS)

28. Tlačitko ESC. Zobrazení proudu na nulovém vodici v režimu měření. Odchod z menu a také

29. LED upozorňující na přepětí, které se zobrazuje na čivrtém displeji.

30. LED upozorňující na podpětí, které se zobrazuje na čtvrtém displeji

31. LED kontrolky ukazují, ke které fázi se vztahuje můření napětí na 4. displeji.

32. LED kontrolka ukazuje účiník Cos φ, když se na 4. displeji monitoruji napětí L1, L2 nebo L3. Indikuje průměrnou hodnotu indukčního účiníku Cos φ, pokud jsou aktivní L1 – L2 a průměrnou hodnotu odporového účiníku, když jsou aktivní L2 – L3.

MULTIMETER EPM-06C Trans 200A 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90

3 12 5 14 7 17 10 1 2 3 4 6 8 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 EQUITY MEETER

Účel použití

Měřici přístroj EPM 06/06C a 06CS je určen k měření níže uvedených parametrů v 3 fázové sití proud, frekvence, proud nulového vodiče, a napěti (ťáze – fáze a fáze – nulový vodič).

EPM 06C a 06CS:

Přístroj má 2 výstupy výstrahy s normálně otevřeným kontaktem NO (Out 1 a Out 2), Funkce relé najdete v menu pod položkou „Output“.

Parametry. které lze méřil přístrojem EPM-06 / 06C / 06CS:
1) Fázové proudy (IL), proud nulového vodiče (IN), frekvence a Cosφ; napěti fáze – fáze a fáze – nulový vodič.
2) Přitomnost živých vodičů lze na přistroji pozorovat pomoci LED kontrolek L1-L2-L3.
3) Jednim tiacitkem sledujete min. a max. hodnoty namereneno proudu a naperi. 4) Max. hodnoty odběru měřeného oprudu a jejich čas lze definovat v menu, dE ti"
4) Max. huchbly doberu mierenho prudob a jejich cas izte denovoat v meno, uč. 1. 5) Aby se zabránilo nechtěným změnám nastavení, můžete na přistroji zadat 4 místni heslo.
6) Převodový poměr proudu lze naprogramovat (0,1 ... 2000), jako „počet ovinutí“ v rozsahu 1 ... 20 (CT-25). Převodový poměr napěti je programovalelný v rozsahu 0,1...4000).
7) K sledováni proudů a napěti se použivá uživatelem nastavený rozsah měřeni a v případě překročení krajních hodnot rozsahu je uživatel upozorněn pomoci výstupů Out 1 a Out 2, které přístroj odpoji.
8) Pokud se přístroj použije k měření proudu motorů apod., Ize použivat funkci zpoždění při startu (AUto rST), aby se zabránilo nesprávnému spuštění způsobenému rozběhovým proudem.
9) Pokud se objeví porucha, použijte funkcí zajištění (Latch), aby si přístroj zapamatoval pozici i po odstranění poruchy.

Body 7, 8 a 9 platí pro model EPM-06C/06CS.

Popis tlačítek

Pokud je přístroj v režimu měření (není otevřeno menu), používají se k ovládání níže uvedených speciálních funkcí některá tlačítka a skupiny tlačítek.

	Používaj se k změně nastavení menu a parametrů v režimu programování.Prepínání napětí fáze-fáze na čtvrtém displeji.
SET	Používá se k monitorováni min. a max. hodnot proudu a napětí nebo hodnot max. odběru.Když se tlačitko stiskne a 3 s podříži otveře se režim programování. V režimu programování slouží pro přechod k menu a u kľadání parametrů.
ESC	Přepínání proudu nulového vodiče a fázového proudu v režimu měření.Přepnutí na predošlě menu a zavření menu programování bez uložení změn.Pokud se na EPM-06C/06CS používá funkce zajšíšelní (Latch), aktivuje se při překročení stanovených hodnot proudu (proudů) výstup a když se proud v systému vrátí na normální hodnotu. výstup nereaguje. Výstup izse spouštět tlačitkem ESC.

MULTIMETER TPE-ACD 10mA 0.49 0.50 0.48 230 500

Uvedení do provozu a menu nastavení

(EPM-06/06C/06CS)

Po provedení všech připojení aktivujte napájení přístroje a otevřete menu nastavení, abyste mohli nastavit parametry měření.

Nastaveni převodového poměru proudu:

V tomto menu se nastavuje převodový poměr v rozsahu 1 – 2000.

(Tolo menu nelze pouzit u pristroju s translormalorem CT-25)

Poznamka: Pokud se mezi systemem a pristrojem nepouziva transformator, noměr se zadává jako hodnota 1.

Příklad: Pokud se mazi systémem a přístrojem použivá transformátor s poměrem 30/5 A: hodnota se zadá jako 30/5 = 6.

Stiskněte a asi 3 s podržte tlačitko SET (Zobrazi se menu trA Fo).

Stiskněte tlačitko SET a zobrazí se menu „trA Fo Ctr” (v případě transformátoru CT-25 se namisto toho zobrazí trA Fo tm); (Pozn.: tlačitky se šipkami nahoru a dolů lze zobrazovat menu „trA Fo Utr” nebo „Con nEC tio n”)

Stiskněte tlačitko SET a začne blikat první čislice zobrazované hodnoty. (Pozn.: obdobně lze programovat „trA Fo Utr“, nebo „Con nEC tio n“).

Tlačítky se šipkami nahoru a dolů zadejte hodnotu a tlačítkem SET přejděte na další čislici. Po vložení poslední čislice stiskněte SET a ukáže se „trA Fo Ctr“. (Data jsou vložena, ale zatím nejsou aktivována. Aktivuji se až niže uvedeným postupem).

Stiskněte opakované tlačítko ESC, dokud se neukáže „SAU E Set yES“. Když se zobrazuje „SAU E Set yES“. stiskněte SET (pokud stisknete ESC nebo namísto „yES“ vyberete „no“. nová data se vyruší a aktivuji se predešlé hodnoty.

Programováni počtu ovinutí (závítu): Tolo menu je dostupné v případě CT-25. Uživatel definuje počet ovinutí, které určují kolikrát je vodič s proudem ovinut na CT-25. Rozsah 1 – 20. Čim vyšší číslo, tim vyšší citlivost.

trn	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
h. ( A)	2.00	1.00	0.66	0.50	0.40	0.33	0.28	0.24	0.22	0.20	0.18	0.16	0.15	0.14	0.13	0.12	0.11	0.11	0.10	0.10
h. ( A)	120	60.0	40.0	30.0	24.0	20.0	17.1	15.0	13.3	12.0	10.9	10.0	9.23	8.57	8.00	7.50	7.05	6.66	6.31	6.00

Převodový poměr napělí:

V tomto menu se nastavuje poměr v rozsahu 0000,1 – 4000,0. Pozn.: Pokud se mezi systémem a přístrojem nepoužívá transformátor, poměr se zadává jako hodnota 1. Příklad: Pokud je poměr použítého transformátoru 34,5KV:100V, zadáte hodnotu 345 (64500:100).

Výběr typu připojeni:

Pokud zvolite typ připojeni „Star“, můžete sledovat napěti F - N.

Pokud zvolite typ připojení „Delta“, můžete sledovat napěti F - F. Poznámka: Pokud zvolite připojení „Delta“, nelze sledovat proud nulového vodiče, ani když je aktivní a sledování nelze použival ani funkci Ilačitka ESC.

Nastavení uživatelského hesla:

V tomto menu můžete definovat a aktivovat uživatelské heslo. 4-místné uživatelské heslo se voli, aby se zabránilo jeho nepovolanému použití. V menu Pin jsou 2 podnabicky.

Aktivace uživatelského hesla:

Toto menu se používá k aktivaci uživatelského hesla. Když se po jeho aktivaci stiskne a 3 s podrží tlačítko SET, přístroj bude vyžadovat zadání hesla. Pokud se zadá špatné heslo, nemůžete vstoupit do režimu nastavení.

Poznámka: Ve výchozím nastavení je heslo z výroby nastaveno na „0000“.

Pro aktivaci uživatelského hesla stiskněte a 3 s podržte v režimu měření tlačitko SET (na displeji se objevi menu. 1rA Fo).

Tlačitky se šipkami nahoru a dolů najděle menu „Pin“.

Stiskněte tlačitko SET (zobrazi se Pin ACt IUA tE).

Stiskněte znovu SET a začne blikat první čislice zobrazované hodnoty.

Tlačitky se šipkami nahoru a dolů zadejte blikající hodnotu. Tlačitkem SET předětne na druhou a další hodnotu. V prípadé omylu se možete vrátí na předchozí hodnotu tlačitkem ESC. Po zadání poslední číslice stiskněte SET a zobrazi se „Pin ACt o“. Tlačitky se šipkami nahoru a dolů vyberte „on“. (Data jsou vložena, ale zatím nejsou aktivní. Aktivují se až niže uvedeným postupem).

Sliskněte opakované tlačitko ESC, dokud se neukáže „SAU E Set yES”. Pokud se zobrazuje „SAU E Set yES“, sliskněte SET (pokud stiskněte ESC nebo namisic „yES“ vyberele „no“, nová data se vyruši a aktivvi je předešlje hodnoty

Změna uživatelského hesla:

Toto menu se používá ke změně uživatelského hesla.

Poznámka: Ve výchozím nastavení je heslo z výroby nastaveno na „0000“.

Pokud chcete změnit uživatelské heslo, v režimu měření stiskněte a 3 s podržte tlačitko SET (zobrazí se menu trA Fo).

Tlačitky se šipkami nahoru a dolů najděte menu „Pin“.

Stiskněte tlačitko SET (zobrazí se Pin ACt IUA tE).

Tlačítky se šipkami nahoru a dolů přejděte na menu „Pin Cha n9E“.

Tlačitky se šipkami nahoru a dolů a tlačítkem SET vložte staré heslo.

Tlačitky se šipkami nahoru a dolù a tlačítkem SET zadejte nové heslo.

Pomocí stejných tlačítek zadejte ještě jednou nové heslo.

Stiskněte tlačítko SET a objeví se „Pin CHA n9E“. (Data jsou vložena, ale zatím nejsou aktivována. Aktivují se až níže uvedeným postupem).

Stiskněte opakované tlačítko ESC, dokud se neukáže „SAU E Set yES“.

Pokud se zobrazuje „SAU E Set yES“, stiskněte SET (pokud stisknete ESC nebo namisto „yES“ vyberete „no“, nová data se vyruši a aktivuji se předešle hodnoty.

Menu výstupu (Output – jen pro model ETM-06C/06CS):

Niže si vysvětlime funkci oUT PUT., která se použivá v tomto menu.

Funkce Out Relay

V tomto menu se určuje, zda budete sledovat výstupech Out1 a Out2 sledovat max., nebo min. hodnotu a zda budete sledovat napětí, nebo proud. Poznámka: Pokud se zvoli U-l (napětí – proud), výstup Out2 monitoruje max., nebo min. napětí, frekvenci a sled fází. Out1 monitoruje max., nebo min. hodno proudu. Pokud se zvoli H-L (max. – min.), Out2 monitoruje max. hodnoty napětí frekvence a proudu. Out1 monitoruje min. hodnoty napětí a proudu.

Funkce Out Latch (zablokování výstupů):

Pokuc je funkce zapnuta, zústanou výstupy OUT1 a OUT2 v zablokovaném stavu i po odstranění závady. Když podmínky závady pominou, stiskněte pro spuštění relé tlačítko ESC.

Pokud je funkce vypnuta, výslupní kontakty (ou1 a ou2) se po odstranění závady znovu otevřou na konci doby prodlevy.

Funkce out inverse:

Pokud je funkce „aUT inU Ers“ vypnuta, přístroj se za normalního stavu sitě zapíná s uzavřenými kontakty (out1 a out2) podle nastavení.

V opačném případě se přístroj zapiná s otevřenými kontakty. Ve výchozím nastavení je funkce vypnuta.

Stiskněte a 3 s podržte tlačitko SET (zobrazi se menu trA Fo).

Tlačitky se šipkami nahoru a dolů najděte menu „OUT PUT“.

Stiskněte tlačitko SET a tlačitka se šipkami, aby se zobrazilo menu oUt rELAY / oUt Lat CH a oUT inU ErS.

Stiskněte tlačitko SET a na 4. displeji začne blikat U-I (v menu oUT Lat CH a oUT inU ErS bliká oFF).

Tlačitky se šipkami nahoru a dolů vyberte U-I. nebo H-L (Zvolte on nebo oFF pro „oUt Lat CH“ a pro „oUT inU ErS“.

Stiskněte tlačitko SET a zobrazi se oUt rELAY (Data jsou vložena, ale zatim nejsou aktivni. Aktivuji se až niže uvedeným postupem).

Opakovaně stiskněte tlačitko ESC, aby se zobrazilo „SAU E Set yES“.

Pokud se zobrazuje „SAU E Set yES“, stiskněte SET (pokud stisknete ESC nebo namisto „yES“ vyberete „no“, nová data se vyruši a aktivuji se předešlé hodnoty.

Programování „SP CUr rnt“:

Funkce podnabídky „SP CUr mt“ jsou blíže vysvětleny níže v návodu.

V prípadě použiti prístroje k měření hodnot proudu motorů, lze použit funkci odloženého

startu (Auto rST), aby se přístroj chránil proti nesprávněmu spoustění rozběhovým proudem. Pří napájení systému 50mAxCtr, se ocklad pří startu vynuluje a příslušný výstup automaticky detekuje systém. Pří použití této funkce se musí uvedená vlastnost vzít do úvahy.

V tomto menu sa nastavuji horni mezni hodnoty proudu. Postupně můžete zadat horni mezi hodnotu IL1, IL2, IL3 a IN. Pokud jsou všechny hodnoty pod stanovenou hodnotou, výstup Out1 a LED na výstupu Out1 jsou zapnuty a LED kontrolka H je vypnuta.

Pokud se překroči některá z nastavených hodnot (IL1, IL2, IL3 a IN), začne blikat LED H. Výstup Out1 se vypne na konci nastaveného času (Hi on dEL). LED kontrolka výstupu Out1 je trvale vypnuta a LED H trvale zapnuta.

Pokud jsou všechny hodnoty proudů (IL1, IL2, IL3 a IN) pod stanovenou hodnotou (Hi) jako hystereze (CUr Hi HyS), výstup 1 se zapne na konci nastaveného času zpoždění (Hi oFF dEL). LED výstupu 1 se zapne a LED H se vypne. Menu má 7 podnabidek: CUr Hi L-1, CUr Hi L-2, CUr Hi L-3, CUr Hi L-n, CUr Hi HyS.

Hi on dEL. Hi off dEL.

Poznámka: Horní mezni hodnoty proudu pro IL1, IL2, IL3 a IN se programují samostatné, ale hodnoty hystereze CUr Hi HyS, času zpožděného zapnutí Hi on dEL a zpožděného vypnutí Hi oFF dEL jsou společné a mají stejné hodnoty pro IL1, IL2, IL3 a IN.

V tomto menu se nastavují dolní mezní hodnoty proudu. Postupně můžete zadat dolní mezí hodnotu Lo pro IL1, IL2, IL3 a IN. Pokud jsou všechny hodnoty nad stanovenou hodnotou, výstup Out1 a LED na výstupu Out1 jsou zapnuty a LED kontrolka L je vypnuta.

Pokud se prekročí některá z nastavených hodnot (IL1, IL2, IL3 a IN), začne blikat LED L. Výstup Out1 se vypne na konci nastaveného času (Lo on dEL). LED kontrolka výstup Out1 os svana o LED L. je tvpla zacruvta

Výstupu Oúř se vypne a LED L je trivale zapnida. Pokuč jsou všechny hodnoty proudu (II.1, II.2, II.3 a IN) nad stanovenou hodnotou (Lo) proudu jako hystereze (CUr Hi HyS), výstup 1 se zapne na konci nastaveného času zpoždění (Lo off dEL), LED výstupu 1 se zapne a LED L se vypne. Menu má 7 podnabídek: CUr Lo L-1, CUr Lo L-2, CUr Lo L-3, CUr Lo L-n, CUr Lo HyS, Lo on dEL, Lo off dEL.

Pozn.: Dolní mezní hodnoty proudu pro IL1, IL2, IL3 a IN se programují samostatné. ale hodnoty hystereze CUr Lo HyS, času zpožděného zapnutí Li on dEL a zpožděného vypnutí Lo oFF dEL jsou společné a maji stejné hodnoty pro IL1, IL2, IL3 a IN.

V tomto menu se naprogramuje max. hodnota proudu pro IL1. Hodnotu můžete stanovit v rozsahu 0,001 až 5,000 A (Ctr = 1);

000,1 až 120,0 A (s transformálorem CT-25 trn = 1). Pokud se hodnota naslavi na nulu (0), zruši se upozorněni na vysoký proud (CUr Hi L-2 a CUr Hi L-3 se programuji obdobně (viz „SP Cur Hi“).

V tomto menu se naprogramuje min. hodnota proudu pro IL1. Hodnotu můžete stanovit v rozsahu 0,001 až 5,000 A (Ctr = 1

000,1 až 120,0 A (s transformátorem CT-25 tm = 1). Pokud se hodnota nastaví na nulu (0), zruši se upozornení na nízký proud (CUr Lo L-2 a CUr Lo L-3 se programují obdobně (viz „SP Cur Lo“).

V tomto menu se naprogramuje proud požadované hystereze upozomění na vysokou hodnotu proudu (stejné je to v případě IL1, IL2, IL3 a IN).

Hodnotu můžete stanovit v rozsahu 0,001 až 2,500 A (Ctr = 1); 000,1 až 60,00 A (s transformátorem CT-25 trn = 1), viz „SP Cur Hi“.

V tomto menu se naprogramuje proud požadované hystereze upozomění na nizkou hodnotu proudu (stejně je lo v připadě IL1, IL2, IL3 a IN).

Hodnotu můžete stanovit v rozsahu 0,001 až 2,500 A (Ctr = 1); 000,1 až 60,00 A (s transformátorem CT-25 trn = 1), viz „SP Cur Lo“.

Čas zpoždění aktivace výstupu pro upozomění na vysoký proud.

Hodnota je společná pro všechny proudy (IL1, IL2, IL3 a IN) a lze ji naprogramovat v rozsahu od 000,0 do 999,9 sekund. (podrobněji viz „SP Cur Hi“).

Čas zpoždění aktivace výstupu pro upozornění na nízký proud.

Hodnota je společná pro všechny proudy (IL1, IL2, IL3 a IN) a lze ji naprogramoval v rozsahu od 000,0 do 999,9 sekund. (podrobněj viz „SP Cur Lo“).

Čas zpoždění vypnutí výstupu v případě upozomění na nadproud. Je společný pro všechny proudy (IL1, IL2, IL3 a IN) a lze ji naprogramovat v rozsahu od 000,0 do 999,9 sekund. (podrobněji viz „SP Cur Hi“).

Čas zpoždění vypnutí výstupu v případě upozornění na podproud. Je společný pro všechny proudy (IL1, IL2, IL3 a IN) a lze ji naprogramovat v rozsahu od 000.0 do 999,9 sekund. (podrobněji viz „SP Cur Lo“).

Programování „SP CUr HI“, „SP CUr Lo“, SP UoL HI“ a „SP UoL Lo“

Stiskněte a 3 s podržte tlačitko SET (zobrazi se menu trA Fo).

Tlačitky se šipkami nahoru a dolů najděte menu ,SP CUr mt / SP UoL t*.

Stiskněte tlačitko SET a zobrazi se menu „SP CUr Hi / SP UoL Hi“.

Tlačitky se šipkami nahoru a dolů najděte menu [(SP CUr Hi/SP CUr Lo / SP UoL Hi/SP UoL Lo)]

Stiskněte tlačitko SET a zobrazi se menu [(CUr Hi L-1/CUr Lo L-1) / (UoL Hi L-1/UoL Lo L-1)].

Stiskněte tlačitko SET a začne blikat první čislice zobrazované hodnoty.

Tlačitky se šipkami nahoru a dolů zadejte blikající hodnotu.

Tlačitkem SET přejděte na druhou a další hodnotu. V případě omylu se můžete vrátt na předchozí hodnotu tlačitkem ESC. Po zadání poslední číslice stiskněte SET a zobraží se (CUr Hi L-1/ČUr Lo L-1) / (UoL Hi L-1/UoLo Lo L-1). (Data jsou vložena, ale zatím nejsou aktivní. Aktivují se až níže uvedeným postupem).

Stiskněte opakované tlačítko ESC, dokud se nezobraží „SAU E Set yES“.

Pokud se zobrazuje „SAU E Sel yES“, sliskněta SET (pokud sliskněta ESC nebo namisto „yES“ vyberete „no“, nová data se vyrusi a aktivuji se předesle hodnoty.

Zpoždění při startu:

Použivá se jako ochrana proti nechtěnému spuštění, které způsobuje proud při startu motoru (rozběhový proud).

Out1 je bühem zpoždění zapnutý (když se vybere U-I) a přístroj nereaguje na překročení mezní hodnoty proudu, t.j. nevydává upozomění, ani když je hodnota proudu v rámci nastaveného intervalu. Funkce se používá současně s Šunkcí „Auto Reset“.

Funkce Auto Reset:

Pokud se tato funkce aktivuje (ON), čas zpoždění při startu se vynuluje vždy, pokud proud klesne pod hodnotu „50mAxCtr“ a kóyž se hodnota „50mAxCtr“ zvýší, funkce zpoždění při startu se aktivuje.

Pokud je funkce Auto Reset vypnuta (OFF) a napajeni se vypne a pele znovu zapne, funkca zpožděni při startu se aktivuje.

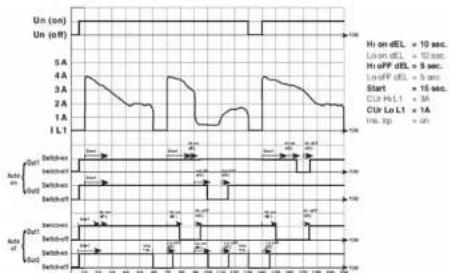

Princip používání funkcí StA rt dEL a Aut o rST

Funkce okamžitého vypnutí:

Pokud se v poloze ON proud libovolné fáze (IL1, IL2, IL3 a IN) zvýší 1,5 krát nad hodnotu (CUr Hi L-1, L-2, L-3, L-n), výstup proudu se okamžitě vypne, vypne se výstupní LED a LED kontrolky H příslušného proudu se zapnou (viz „Output”).

Pokuć se v poloze OFF proud libovolné fáze (IL1, IL2, IL3 a IN) sníží 0.5x pod hodnotu (CUr Lo L-1, L-2, L-3, L-n), výstup proudu se okamžité vypne, vypne se výstupní LED a LED kontrolky H příslušného proudu se zapnou (viz „Output”). V poloze OFF je funkce okamžitého vypnutí vypnuta.

Programování „CUr InS trPP“, Aut o rSt“ a „UoL InS trP“

Stisknéte a 3 s podržte tlačítko SET (zobrazi se menu trA Fo).

Tlačitky se šipkami nahoru a dolu najděte menu „SP CUr rmt / SP UoL t“.

Sliskněte tlačílko SET a zobrazi se menu „SP CUr Hi / SP UoL Hi“.

Tlačitky se šipkami nahoru a dolů najděte menu [(CUr inS trP / Aut o rSt) / UoL inS trP].

Stiskněte tlačitko SET a zobrazí se menu [(CUr inS trP on / Aut o rSt on) / UoL inS trP off].

Pro aktivaci funkce (Aut o rSt) vyberte tlačitky se šipkami nahoru a dolů „on“ a pro vypnuti funkce vyberte „off“.

Stiskněte tlačitko SET a zobrazí se menu [(CUr inS trP / Aut o rSt) / UoL inS trP]. Výbřem se zatím funkce neaktivuje, resp. nevypne. Aktivuje se (nebo vypíná) až niže uvedeným postupem.

Stiskněte opakované tlačíko ESC, dokud se nezobrazí „SAU E Set yES“. Pokud se zobrazuje „SAU E Set yES“, stiskněte SET (pokud stisknete ESC nabo namisto „yES“ vyberete „no“, nová data se vyruši a aktivuji se předešle hodnoty.

Programování „SP UoL t“:

Niže v návodu jsou bliže vysvětleny funkce podnabídky „SP UoL t“.

V tomto menu se nastavují horní mezni hodnoty napěti. Postupně můžete zadat horní mezní hodnotu pro Fáze – Nulák / Fáze – Fáze (podle členění na připojení Star nebo Delta).

Pokud jsou všechny hodnoty napěti Fáze – Nulák / Fáze – Fáze pod stanovenou horní hodnotou, sepne se příslušné relé a jeho LED kontrolka se zapne (viz „Output“). LED kontrolky H jsou vypnuty.

Pokud jsou všechny hodnoty napěti F – N / F – F nad stanovenou horní hodnotou, LED H bliká a příslušný výslup se vypne na konci nastaveného času prodlevy (Hi in dEL). Jeho LED je vypnuta (viz „Output“) a příslušně LED H jsou zapnuty.

Pokud jsou všechny hodnoty napěli (Fáze – Nulák / Fáze – Fáze) pod stanovencu hodnotou (Hi) hystereze (UoL Hi HyS), příslušný výstup se zapne na konci nastaveného času zpožděni „delay off time” (Hi off dEL), jeho LED se zapne (viz „Output“) a LED H

Poznámka: Horní mezní hodnoty napěti pro (F – N / F – F) se programuji samostatně, ale hodnoty hystereze „UoL Hi HyS“ a čas prodlevy zapnutí „Hi on dEL“ a čas prodlevy vypnutí (Hi oFF dEL”) jsou společné a mají stejné hodnoty pro F – N / F – F. Pokud se zvolý typ připojení (Star / Delta), přístroj změní hodnoty UoL Hi L-1, L-2 a L-3 automaticky podle typu připojení.

Příklad: Když se jako typ připojení vybere Star (s nulovým vodičem), UoL Hi HyS = 10 V, UoL Hi L-1 = 250 V, UoL Hi L-2 = 255 V, UoL Hi L-3 = 260 V a poté se zvolí typ Delta (bez nulového vodiče). přístroj vypočte hodnoty podle hodnot F – F a změní je.

Nové hodnoty:

UoL Hi L-1 (L1-L2 napětí Fáze - Fáze) = 493 V

UoL Hi L-2 (L2-L3 napětí Fáze - Fáze) = 441 V

UoL Hi L-3 (L3-L1 napěti Fáze - Fáze) = 450 V

DoL Hi HyS = 10 V.

Menu ma 6 podnabidek:

V tomto menu se nastavuji dolni mezni hodnoty napěti. Postupně můžete zadat dolni

mezní hodnotu pro F – N / F – F (podle členění na připojení Star nebo Delta). Pokud jsou všechny hodnoty napětí F – N / F – F nad stanovenou dolní hodnotou, sepne se příslušný výstup a zapne se jeho LED kontrolka (viz „Output“). LED kontrolky H isou vypnuty.

Pokud je něklerá z hodnot napětí F – N / F – F pod dolní (Lo) hodnolou, LED L bliká a příslušný výstup se vypne na konci času prodlevy pro zapnutí (Lo on dEL). Jeho LED se vypne (viz „Output“) a příslušná LED L je trvale zapnuta.

Pokud jsou všechny hodnoty napěti (F – N / F – F) nad stanovenou hodnotou (Hi) hystereze (UoL Lo HyS), příslušně relé se zapne na konci nastaveného času zpoždění „delay off time“ (Lo off dEL), jeho LED se zapne (viz „Output“) a LED H se vypne.

Poznámka: Dolní mezní hodnoty napětí pro (F – N / F – F) se programují samostatně, ale hodnoty hystereze „UoL Lo IHyS“ a čas prodlevy zapnutí „Lo on dEL“ a čas prodlevy vypnutí (Lo off dEL”) jsou společné a mají stejné hodnoty pro F – N / F – F. Když se zvolí typ prípojení (Star / Delta), přístroj změní hodnoty UoL Hi L-1, L-2 a L-3 automaticky podle typu prípojení.

Příklad: Když se jako typ připojení vybere Star (s nulovým vodičem), UoL Lo HyS = 10 V, UoL Lo L-1 = 180 V, UoL Lo L-2 = 175 V, UoL Hi L-3 = 170 V a poté se zvolí typ Delta (bez nulového vodiče). přístroj vypočte hodnoty podle hodnot Fáze – Fáze a změní je. Nové hodnoty:

UoL Lo L-1 (L1-L2 napětí Fáze - Fáze) = 311 V

UoL Lo L-2 (L2-L3 napěti Fáze - Fáze) = 303 V

UoL Lo L-3 (L3-L1 napěti Fáze - Fáze) = 294 V

UoL Lo HyS = 10 V

Menu má 6 podnabidek:

UoL Lo L-1, UoL Lo L-2, UoL Lo L-3, UoL Lo HyS, Lo on dEL, Lo off dEL.

V tomto menu se definuje horní hodnota pro L1, když se vybere připojení Star a dolní hodnota L1-L2, pokud se zvolí připojení Delta.

Rozsah je 0 až 300 pro připojení Star a 0 až 500 pro připojení Delta. Pokud se hodnota nastaví na nulu (0), zruši se upozomění na vysoké napětí (podrobněji viz „SP UoL Lo“). Fáze L2 a L3 lze naprogramovat obdobným způsobem

V tomto menu se definuje dolní hodnota pro L1, pokud se vybere připojení Star a horní hodnota L1-L2, když se zvolí připojení Delta.

Rozsah je 0 až 300 pro připojení Star a 0 až 500 pro připojení Delta. Pokud se hodnota nastaví na nulu (0), zruší se upozomění na vysoké napětí (podrobněji viz „SP UoL Hi“). Fáze L2 a L3 lze naprogramovat obdobným způsobem.

V tomto menu se programuje napětí požadované hystereze upozornění na vysokou hodnolu napětí (je stejné pro F – N / F – F). Rozsah nastavení je 0 až 200 V pro připojeni Star a 0 až 200 V pro připojeni Dela. Podrobnějí viz „SP UoL Lo“.

Programování „U-H HyS“, „U-L HyS, „I-H HyS“, „I-L HyS“

Stiskněte a 3 s podržte tlačítko SET (zobrazí se menu trA Fo).

Tlačitky se šipkami nahoru a dolů najděte menu „SP UoL 1/ SP CU“.

Stiskněte tlačílko SET a zobrazí se menu „SP UoL Hi / SP CUr Hi“.

Tlačitky se šipkami nahoru a dolů najděte menu [(SP UoL Hi / SP UoL Lo) / (CUr Hi / SP CUr Lo)].

Sliskněte tlačítko SET a zobrazí se menu [(UoL Hi L-1/UoL Lo L-1) / (CUr Hi L-1/ CUr Lo L-1)]. Tlačítky se šipkami nahoru a dolů najděle menu [(UoL Hi SyS / UoL Lo HyS) / (CUr Hi HyS / CUr Lo HyS)].

Stiskněte tlačítko SET a začne blikat první číslice zobrazované hodnoty.

Tlačitky se šipkami nahoru a dolů zadejte blikající hodnotu. Tlačitkem SET přejděte na druhou a další hodnotu. V prípadě omylu se můžete vrátlt na předchozí hodnotu tlačitkem ESC. Po zadání poslední číslice stiskněte SET a zobrazí se [(UoL Hi SyS / UoL Lo HyS) / (CuR Hi HyS / CuR Lo HyS)]. (Data jsou vložena, ale zatím nejsou aktivní. Aktivují se až niže uvedeným postupem).

Stiskněte opakovaně tlačitko ESC. dokud se nezobrazí „SAU E Set yES“.

Pokud se zobrazuje „SAU E Set yES“, stiskněte SET (pokud stisknete ESC nebo namísto „yES“ vyberete „no“, nová data se vyruší a aktivují se predešlé hodnoty.

Čas zpoždění při zapnutí aktivace výstupu upozornění na vysoké napěti. Hodnota je společná pro všechny napěti (Fáze – Nulový vodič / Fáze – Fáze). Hodnotu lze naprogramovat v rozsahu 0000,0 až 999,9 sekund (podrobněji viz „SP UoL Hi“).

Čas zpoždění při zapnutí aktivace výstupu upozornění na nízké napětí. Hodnota je společná pro všechny napětí (Fáze – Nulový vodić / Fáze – Fáze). Hodnotu lze naprogramovat v rozsahu 0000.0 až 999,9 sekund (podrobnějí viz „SP UoL Lo“).

Čas zpoždění při vypnutí aktivace výstupu upozornění na vysoké napěti. Hodnota je společná pro všachny napěti (Fáze – Nulový vodič / Fáze – Fáze). Hodnotu lze naprogramovat v rozsahu 0000.0 až 999,9 sekund (podrobněji viz „SP UoL HI“).

Čas zpoždění při vypnutí aktivace výstupu upozorněni na nizké napěti. Hodnota je společná pro všechny napětí (Fáze – Nulový vodič / Fáze – Fáze). Hodnotu lze naprogramovat v rozsahu 0000,0 až 999,9 sekund (podrobnějí viz „SP UoL Lo“).

Stiskněte a 3 s podržte tlačitko SET (zobrazí se menu trA Fo).

Tlačítky se šipkami nahoru a dolů najděte menu „SP UoL t / SP CUr“.

Slisknéte tlačitko SET a zobrazí se menu „SP UoL Hi / SP CUr Hi“.

Tlačitky se šipkami nahoru a dolů najděte menu [(SP UoL Hi / SP UoL Lo) / (SP CUr Hi / SP CUr Lo)].

Stiskněte tlačitko SET a zobraží se menu [(UoL Hi L-1 / UoL Lo L-1) / (CUr Hi L-1/ CUr Lo L-1)]. Tlačitky se Šipkami nahoru a dolů najděte menu [(Hi on dEL / Hi oFF dEL / Lo on dEL / Lo oFF dEL) / (Hi on dEL / Hi oFF dEL / Lo on dEL / Lo oFF dEL)].

Stiskněte tlačitko SET a začne blikat první čislice zobrazované hodnoty.

Tlačítky se šipkami nahoru a dolů zadejte blikající hodnotu. Tlačítkem SET ji potvrđte. Tlačítkem ESC se vrátite k predešlému menu.

Stiskněte SET a zobraží se [(Hi on dEL / Hi oFF dEL / Lo on dEL / Lo oFF dEL) / (Hi on dEL / Hi oFF dEL / Lo on dEL / Lo oFF dEL)]. (Data jsou vložena, ale zatim najsou aktivní. Aktivuji se až niže uvedeným poslupem).

Stiskněte opakovaně tlačitko ESC, dokud se nezobrazi „SAU E Set yES“.

Pokud se zobrazuje „SAU E Set yES“, sliskněte SET (pokud sliskněte ESC nebo namísto „yES“ vyberete „no“, nová data se vyruší a aktivují se předešlé hodnoty.

Nastavení mezních bodů frekvence

V tomto menu můžete nastavenim horního a dolního mezního bodu definovat rozsah měření frekvence.

Pokud frekvence sitě nedosahuje hodnotu Frq Hi, výstup se zapne. LED kontrolka svíti (viz menu Output) a LED H frekvence je vypnuta.

V případů, že frekvence přesahuje nastavenou horní mezní hodnotu, LED H, která se vztahuje k frekvenci, bliká. výstup se vypíná na konci stanoveného času (Frq on dEL). LED je vyonuta (viz menu výstupu) a LED H frekvence trvale svítí.

Pokud je hodnola frekvence pod hodnotou Frq Hi hystareze, výstup se zapne na konci definované doby (Frq oFF dEL). LED se zapne a LED H se vypne na konci nastaveného času (Frq off dEL). Výstup 1 se zapne a LED kontrolky Hi jsou vypnuty. V případě, že frekvence sitě je nad nastavenou dolní mezní hodnotou (Frq Lo), výstup a LED se zapnou a LED L je vypnuta.

Pokud frekvence sité klesne pod nastavenou dolní mezní hodnotu (Frq Lo). LED L bliká. výstup se vypne na konci nastaveného času (Frq on dEL), LED se vypne a LED I trvale svítí.

Pokud je sitová frekvence nad nastavenou dolní hodnotou (Frq Lo HyS) jako hystereze (Frq HyS), výstup se zapne na konci nastavené doby (Frq oFF dEL), LED se zapne a LED L je vypnuta.

Poznámka: Šitová frekvence se měři na L1. Menu má 6 podnabídek: Frq Hi, Frq Lo, Frq Hi HyS, Frq Lo HyS, Frq on dEL, Frq oFF dEL.

Max. hodnota sitové frekvence. Tuto hodnotu lze definovat v rozsahu od 0 do 70.00 Hz.

Pokud se hodnota nastaví na nulu (0), zruši se upozornení na vysokou hodnotu frekvence.

Min. hodnota sítové frekvence. Tuto hodnotu lze delinovat v rozsahu

od 0 do 70,00 Hz. Pokud se hodnota nastavi na nulu (0), zruši se upozornení na nízkou hodnotu frekvence.

Poznámka: Výstup a LED relé jsou stejné jako pro napětí.

V tornto menu se programuje požadovaná hodnota hystereze v rozsahu od 0 do 20 Hz pro vypinání upozornení na vysokou frekvenci.

V tomto menu se programuje požadovaná hodnota hystereze v rozsahu od 0 do 20 Hz pro vypínání upozomění na nízkou frekvenci.

Čas zpoždění zapnutí aktivace upozornění na vysokou a nizkou trekvenci. Tuto hodnotu lze nastavit v rozsahu od 000,0 do 999,9 sekund.

Čas zpoždění vypnutí aktivace upozomění na vysokou a nízkou frekvenci. Tuto hodnotu lze nastavit v rozsahu od 000,0 do 999,9 sekund.

V tomto menu se může zapnout nebo vypnout monitorování sledu fází. Přístroj detekuje napáťi obráceného sledu, které se aplikuje na měřených vstupech (L1 – L2 – L3). Ve výchozim nastavení je funkce vypnutna. Pokud chcete přístroj nastavit, aby Vás upoznoření na nesprávný sled fází, změnte ve menu „Uol.PHS SEQ” nastavení „off“ na „on”. Pokud je funkce „Uol.PHS SEQ” zapnuta a z nějakéno důvodu dojde j obrácení sledu fází. LED kontroky L1, L2 a L3 začnou bilikat. dioda výstupu zhasne a příslušný výstup se okamžitě sepne. Poznámka: Pokud se v menu Output zvolí U-I, používá se k sledování sledu fází výstup 2, a když vyöerete H-L, používá se k sledování výstup 1.

Funkce okamžitěho vypnutí Pokud některá z hodnot V L_L / V L_4 poloze zapnuto (an) překročí 1,5 krát horni hodnotu napětí (UoL Hi L-1/L-2/L-3), výstup napětí a LED kontrolka výstupu se okamžitě vypnou, LED kontrolka Hi příslušného napětí se zapne (viz „Output”). Pokud některá z hodnot V L_L / V L_4 poloze zapnuto (an) kiesne o 0,5x pod dolní hodnotu napětí (UoL Hi L-1/L-2/L-3), výstup napětí a LED kontrolka výstupu se okamžitě vypnou, LED kontrolka Lo příslušného napětí se zapne (viz „Output”).

Funkce reselováni V tomto menu se můžou vymazat hodnoty min. - max. a max. odběru Naměřené min. a max. hodnoty se hned ukládaji do paměti (viz část „Funkce tlačítek”). Poznámka: Naměřené hodnoty zustávaj i paměti přístroje i v případě přerušení napájení. Pokud v menu rES Et HL nebo rES Et dE, zvolite yES, zavřete všechna menu a potvrďite změny, min. - max. a hodnoty max. odběru všech parametru se vymažou.

Stiskněte a 3 s podržte tlačitko SET (zobrazí se menu trA Fo).

Tlačítky se Šipkami nahoru a dolů najděte menu „ES Et“.

Stiskněte tlačitko SET a zobrazí se menu „ES Et“.

Tlačítky se šipkami nahoru a dolů najděle menu rES Et dE / rES Et HL.

Stiskněte tlačitko SET a zobrazí se menu („rES Et dE no / rES Et HL no“).

Tlačítky se šipkami nahoru a dolů můžete zvolit jiné parametry. Pokud chcete hodnoty vymazat, vyberte yES, v opačném případů zvolte no.

Stiskněte tlačitko SET a zobrazí se rES Et dE / rES Et HL. ]. (Data jsou vložena, ale zatím nejsou aktivní. Aktivují se až níže uvedeným postupem).

Stiskněte opakovaně tlačítko ESC, dokud se nezobrazí „SAU E Set yES“.

Pokud se zobrazuje „SAU E Set yES“, stiskněte SET (pokud stisknete ESC nebo namísto „yES“ vyberete „no“, nová data se vyruši a aktivují se predešlé hodnoty.

Čas odběru V tomto menu můžete nastavit čas max. odběru v rozsahu 01 – 60 minut.

Stiskněte a 3 s podržte tlačítko SET (zobrazí se menu trA Fo).

Tlačitky se šipkami nahoru a dolu najděte menu „dE ti“.

Sliskněte tlačitko SET a začne blikat první čislice zobrazované hodnoty.

Tlačitky se šipkami nahoru a dolů zadejte blikající hodnotu. Tlačitkem SET ji potvrđte. Tlačitkem ESC se vrátite na predešlou číslici. Po zadání poslední číslice stiskněte tlačitko SET a zobrazí se „dě ti“. (Data jsou vložena, ale zařím nejsou aktivní. Aktivují se až niže uvedeným poslupem).

Sliskněte opakovaně tlačilko ESC, dokud se nezobraží „SAU E Sat yES“.

Pokud se zobrazuje „SAU E Set yES“, sliskněte SET (pokud sliskrete ESC nebo namisto „yES“ vyberete „no“, nová data se vyrusi a aktivuji se předešle hodnoty.

Sériová komunikace (model EPM-06CS)

Model EPM-06CS je vybaven opticky izolovaným komunikacním protokolem MODBUS RTU. Všechny naměrené parametry lze prénášet na počítač. Převodový poměr transformátoru a parametry komunikace lze nastavit a uložená data můžete resetovat.

Stiskněte a 3 s podržte tlačítko SET (zobrazi se menu trA Fo).

Tlačitky se šipkami nahoru a dolů najděte menu RS-485.

Stiskněte tlačítko SET a zobrazi se menu Adr ESS.

Tlačitky se šipkami nahoru a dolů najděte menu ,Adr ESS / bAU d / Parity*.

Stiskněte tlačitko SET a zobrazi se menu „001 / 9600 /no“.

Tlačitky se šipkami nahoru a dolů vložte hodnoty parametrů (001... 247 / 2400... 38400 / no, EUEn, odd).

Stiskněte tlačitko SET a zobrazí se „Adr ESS / bAU d / Parity“. (Data jsou vložena, ale zatím nejsou aktivní. Aktivují se až níže uvedeným postupem).

Stiskněte opakované tlačítko ESC, dokud se nezobraží „SAU E Set yES“.

Pokud se zobrazuje „SAU E Set yES“, stiskněte SET (pokud stisknete ESC nebo namísto „yES“ vyberete „no“, nová data se vyrusí a aktivují se predešlé hodnoty.

Protokol MODBUS RTU (jen model EPM-06CS)

Standardní zpráva MODBUS RTU vypadá následovně:

T

ADRESA8 BIT

FUNKCE8 BIT

DATA NX8BIT

CRCH CRCL T

Čas Ę odpovídá času, během kterého nesím na sběrnici docházet v kýměné dat, aby připojená zařízení mohla delekoval konec jedné zprávy a začátek další zprávy. Tento čas musi mil délku alespoň 3,5 znaku zvolené přenosové rychlostí. Pole adresy (1 – 247) představuje sériové adresy připojených přístrojů. Pole oshaňuje data odeslaná z master na slave nebo opačným směrem. CRF oznacuje metodu kontroly chvy o protokolu MODBUS RTU a osaňuje 2 bažty.

Dostupné funkce Modbus:

00H	READ HOLD REGISTERS
06H	PRESET SINGLE REGISTER
10H	PRESET MULTIPLE REGISTERS

Funkce Read Hold (03) se použivá k načlení naměřených a nastavených hodnol.

V připadě jiného požadavku na načtení registru odešle přístroj chybovou zprávu.

Priklad odeslan: zpravy na zarizeni k nacleni napeti faze 1

01 03 00 00 00 02 XX XX

01 Adresa zařízení

03 Funkce

00Adresa MSB

00 Adresa LSB

00 Číslo registru MSB

02 Číslo registru LSB

XX CRC MSB

XX CRC LSB

Funkce Preset Single Register (06) se používá k zápisu nastavených hodnot, k vymazání počitadla nebo k resetování hodnot max. – min. a max. odbéru. Převodový poměr proudu transformátoru lze nastavit v rozsahu 0 – 2000 a převodový poměr napětí transformátoru v rozsahu 1 – 40000.

Priklad nastaveni CT na 100:

01 06 80 02 00 64 XX XX

01 Adresa zarizeni

03 Funkce

00Adresa MSB

00 Adresa LSB

00 Čislo registru MSB

02 Čislo registru LSB

XX CRC MSB

XX CRC USB

Přednastavený vícenásobný registr (10H) se používá pro současné nastavení více než jednoho

registru.

Např. Nastaveni CT na 100. Ut na 20.0

01 10 80 00 00 02 04 00 C8 00 64 XX XX

01 Adresa zařízení

10 Funkce

80Adresa MSB

00 Adresa LSB

00 Číslo registru MSB

02 Čislo registru LSB

04 počet baitů

00 Data MSB

C8 Data LSB

00 Data MSB

64 Data LSB

XX CRC MSB

XX CRC LSB

Recyklace

Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadu. Likviduje odpad na konci doby životnosti výrobku přiměrené podle platných zákonných ustanovení.

Šetř ete životni prostředí! Přispějte k jeho ochraně!

Technické údaje

Jmenovité napětí (Un) Víz štítek na zadní straně přístroje

Provozní frekvence 45 – 65 Hz

Příkon pomocného zdroje: < 4 VA

Příkan měřciho vstupu < 1 VA

Rozsah měření proudu 0,05 – 5,5 A:

2-120 A (CT-25)

Rozsah měření napětí 10 - 300 V AC (F - N)

10 - 500 V AC (F - F)

Trída 1 ± 1čislice [(10% - 100%) x plný rozsah]

Převodový poměr proudu 1 – 2000

Počet závitů (ovinutí) u modelů

s transformátorem CT-25

Převodový poměr napětí 1 - 4000

Max. Ctr x Vtr 40,000

Druh komunikace (EPM-06CS). MODBUS RTU (RS 485), programovatelná a opticky izolovaná

Přencsová rychlost (EPM-06CS) 2400 – 38400 bps

Adresy (EPM-06CS) 1 - 247

Parita (EPM-06CS) No. Odd. Even, 8 bitú dat, 2 bity stop

Výstupní relé (EPM-06C/06CS) 2 NO. 5A. 1250 VA

Provozní teplota -5 °C a2 +50 °C

Displei Čraveni LED d

Displej Bozměv Carveny LED displej 106 x 90 mm

Rozmý panelu 46 x 107 mm (BK-26): 91 x 91 mm (PR-19)

Kozmier pan field 40 x 101 mm (PK-26), 51 x 51 Hmotnost 0.52 kg (PK-26): 0.56 (PR-19)

Stupeň krytí /plášťí IP 40

Stupen kryti (plast) Stupeni kryti (terminál) IP 00

Stupen Kryti (terminal) Průbez drátu terminálu

Prórez brádu terminale 2,5 mm Montážej kategorie III

Záruka

Na panelový programovatelný multimetr Entes EPM-06 poskytujeme záruku 24 měsiců.

Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotrebení,

nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.

Přickled Ichota návodu zajstable společnost Conrad Electronic Česká republika, a. r. o.

Vlasć na mika vynacans. Jakšićte en hy kopi tchato niesca, ako nad. fotokopia, jena prieč-site- sociblava socielini nali

Carnal Electronic Censor republics, x. r. o. Naval a poszil opavids technickem u slau pritisk./ Zmény vyhrazenyl
