NÁVOD K OBSLUZE ELT 2-1 REMKO

Obsluha · Technika · Náhradní díly

Bezpečnostní pokyny 4

Popis zařízení 4

Uvádění do provozu 5

Vyřazení z provozu 6

Péče a údržba 7

Odstranění poruch 7

Použití odpovídající určení 8

Servis a záruka 8

Ochrana životního prostředí a recyklování 8

Elektrické schéma zapojení 9

Znázornění zařízení ELT 3-2 10

Seznam náhradních dílů ELT 3-2 10

Znázornění zařízení ELT 10-6 11

Seznam náhradních dílů ELT 10-6 11

Znázornění zařízení ELT 18-9 12

Seznam náhradních dílů ELT 18-9 13

Protokol údržby 14

Technické údaje 15

Bezpečnostní pokyny Popis zařízení

Při použití zařízení je vždy nutné dbát na místně platné stavební a protipožární předpisy a na předpisy bezpečnosti práce.

Přístroje byly před expedicí podrobeny rozsáhlým prověrkám materiálu, funkce a kvality. Přesto může být přístroj zdrojem nebezpečí, pokud je neodborně obsluhován neškolenými osobami nebo je používán v rozporu s určeným účelem!

Dbejte na následující pokyny:

Osoby pověřené obsluhou zařízení musí před zahájení práce zařízení překontrolovat z hlediska poruch a bezchybné funkce a přítomnosti ovládacích a bezpečnostních zařízení. Pokud se zjistí nějaké závady, nesmí se zařízení uvést do provozu a je nutné informovat nadřízené osoby!
V případě vad, které ohrožují provozní bezpečnost, je nutno jeho provoz ukončit
Při použití zařízení je nutné dodržovat místně platné předpisy a je nutné zajistit odpovídající elektrické jištění.
Je nutné dbát na bezpečnou vzdálenost od hořlavých předmětů
Vždy musí být zajištěno volné nasávání i vyfukování vzduchu
Vývod vzduchu se nesmí zúžit nebo na něj dávat trubková nebo hadicová vedení

Do přístrojů nikdy nevkládejte žádné předměty
Zařízení nesmí být během provozu zakrývána
Nesmí být přemostována ani blokována bezpečnostní zařízení
Zařízení nesmějí být použí v blízkosti van, sprch, bazénů atd.
Zařízení nesmějí být provozována bezprostředně pod zásuvkou na stěně
Přístroje nesmí být vystaveny prímému proudu vody např. vysokotlaký čistič atd.
Voda se nikdy nesmí dostat do zařízení
Přístroje nesmí být instalovány

a provozovány v prostředí ohroženém požárem a výbuchem

Zařízení nesmějí být instalována a provozována v prostředí obsahujícím ve vzduchu oleje, síru nebo nějaké soli.
Všechny elektrické kabely zařízení je nutno chránit před poškozením zvěří

POZOR

Nesmí být přemostována ani blokována bezpečnostní zařízení

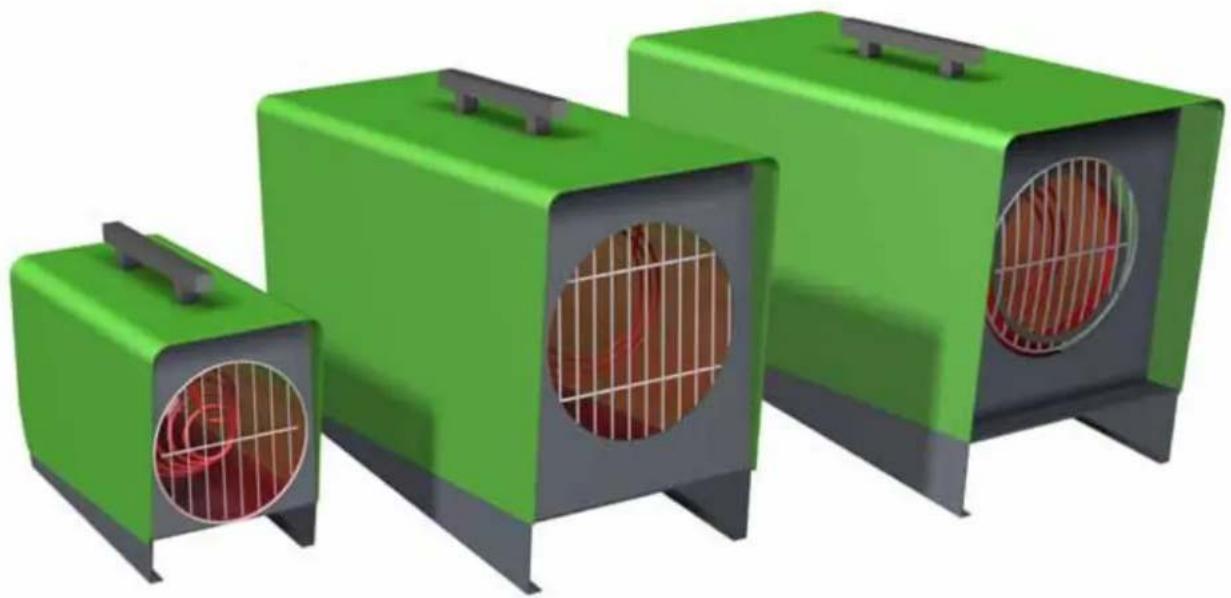

Zařízení jsou elektrickými topnými automaty pro místní použití určené pro profesionální použití. Zařízení jsou provozována

výhradně s elektrickou energií a jsou koncipována pro plně automatické, univerzální a bezproblémové použití.

Zařízení jsou vybavena speciálně zapouzdřenými elektrickými topnými rezistory, axiálními ventilátory pracujícími nehlučně a nevyžadujícími údržbu,

abezpečnostním termostatem a termostatem pro následné ochlazení, zásuvkou pro prostorový termostat a síťovým kabelem s vidlicí s ochranným kolíkem.

Zařízení odpovídají základním bezpečnostním a zdravotním požadavkům příslušných předpisů EU.

Zařízení jsou bezpečná a jejich obsluha je jednoduchá.

Zařízení se mimo jiné používají pro:

Vysoušení novostaveb
Bodové vytápění pracovišť ve volném terénu nebo vytápění hal a výrobních prostor neohrožených požárem.
Trvalé nebo dočasné vytápění prostor
Rozmrazování strojů, vozidel a nehořlavého skladovaného zboží při dodržování odpovídajících bezpečných vzdáleností.

Uvádění do provozu

Průběh funkcí

Zařízení lze používat v příslušných provozních režimech pro ohřev vzduchu popř. pro cirkulaci vzduchu.

Zařízení ELT 3-2 jsou provozována výhradně se stupni topení a ventilace. Zařízení jsou vybavena 3stupňovým provozním přepínačem s funkcemi; Topení (I) / Vypnuto (0) / Ventilace (II).

Zařízení ELT 10-6 a ELT 18-9 jsou provozována se třemi stupni topení a jedním stupněm ventilace. Zařízení jsou vybavena 5stupňovým provozním přepínačem s funkcemi; Vypnuto (0) / Ventilace (1) / Topení (2-4).

Aby byla zaručena konstantní teplota v místnosti, lze všechna zařízení provozovat s prostorovým termostatem (příslušenství) zapojeným do příslušné zásuvky Termostat vypíná při dosažení nastavené teploty topný režim a při nedosažení nastavené teploty se topení opět zapíná.

Po vypnutí zařízení pomocí přepínače druhu provozu nebo prostorovým termostatem běží ventilátor dál a zajistí tak ochlazení topných rezistorů za určitou dobu a potom se samočinně vypne.

POKYN

Pro dosažení optimálního provozu by neměla být zařízení provozována při okolních teplotách nad 25 °C.

Obsluhou a sledováním zařízení je nutné pověřit osoby, které byly v odpovídajícím rozsahu proškoleny pro příslušná zařízení.

Zařízení jsou vybavena následujícími přepínači druhu provozu.

Přepínač druhu provozu ELT 3-2

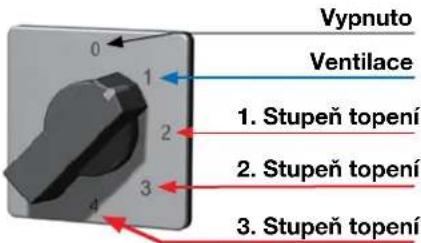

Přepínač druhu provozu ELT 10-6 a ELT 18-9

Vypnuto Ventilace 1. 2. 3. 4. Stupeň topení 2. Stupeň topení 3. Stupeň topení

1. Je nutné překontrolovat síťové napětí ze strany stavby a dostatečné jištění odpovídající použitým zařízením.

Elektrické napájecí napětí

ELT 3-2 230 V/1\~/50 Hz ELT 10-6 400 V/3\~/50 Hz ELT 18-9 400 V/3\~/50 Hz

1. Přepínač druhu provozu přepnout do polohy „0” (vypnuto).

ELT 3-2

ELT 10-6 / 18-9

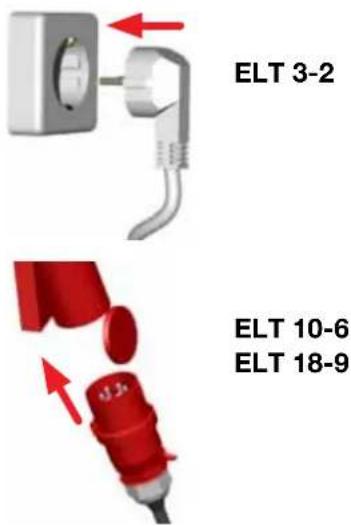

1. Sítovou vidlici zařízení spojit s předpisově instalovanou zásuvkou elektrické sítě.

ELT 3-2 ELT 10-6 ELT 18-9

POKYN

Elektrické připojení zařízení je nutné provést podle platných předpisů a s vybavením proudovým chráničem.

POZOR

Prodloužení připojovacího kabelu smí provést pouze autorizovaný elektrikářský odborný personal při dodržení příkonu zařízení, délky kabelu a také při zohlednění místních podmínek použití.

Topení bez prostorového termostatu

Zařízení pracují v trvalém provozu bez prostorové regulace teploty.

1. Dodávaný propojovací konektor 2 spojit se zásuvkou termostatu 1 na zařízení.

1. Přepínač druhu provozu přepnout do požadované polohy výkonu.

ELT 3-2

V této poloze běží jen ventilátor cirkulace. Termostatická regulace a topný režim nejsou možné.

Přepínač druhu provozu přepnout do požadované polohy.

ELT 3-2

ELT 10-6 / 18-9

Topení s prostorovým termostatem (příslušenství)

Zařízení pracují plně automaticky a v závislosti na teplotě v místnosti.

1. Vytáhnoutpropojovací konektor 2.

2. Konektor 3 prostorového termostatu 4 spojit se zásuvkou pro termostat 1 na zařízení.

1. Prostorový termostat 4 umístit na vhodné místo v prostoru. Teplotní čidla se nesmějí nacházet v bezprostřední blízkosti proudění teplého vzduchu a neměla by také být umístěna na studeném podkladu.

2. Na prostorovém termostatu 4 nastavit požadovanou teplotu.

1. Přepínač druhu provozu přepnout do požadované polohy výkonu.

ELT 3-2

1. Přepínač druhu provozu přepnout do polohy „0”.

ELT 3-2

ELT 10-6 / 18-9

1. Při delším vyřazení z provozu je nutné zařízení odpojit od sítě.

Ventilátor na vstupu běží pro ochlazení zařízení i nadále a vypne se až po odpovídajícím ochlazení.

Ventilátor se může až do úplného vypnutí několikrát rozběhnout.

POZOR

Připojení k síti se nesmí nikdy prerušit před ukončením celé fáze následného chlazení.

V případě poškození zařízení v důsledku přehřátí nevznikají nároky na záruční opravu.

Péče a údržba

POKYN

Pravidelná péče a údržba, nejpozději po každém topném období, je základním předpokladem pro dlouhou životnost a bezporuchový provoz přístrojů.

Dodržovat pravidelné intervaly péče a údržby

POZOR

Před zahájením všech prací na zařízení je nutné vytáhnout síťovou vidlici ze síťové zásuvky.

Zařízení je nutné kontrolovat revizním technikem z hlediska pracovně bezpečného stavu podle potřeby, ale minimálně jednou za rok, a podle podmínek použití
Udržujte zařízení bez prachu a jiných usazenin
Zařízení se smí čistit jen suchým popř navlhčeným hadrem
Nepoužívat přímý paprsek vody např. vysokotlaký čistič atd.
Nepoužívat žádné hrubé nebo ředidla obsahující čisticí prostředky
Také při silném znečištění používat pouze vhodné čisticí prostředky
Mřížky na straně sání a výfuku pravidelně kontrolovat z hlediska znečištění

Pravidelně kontrolovat bezpečnostní a ochranná zařízení
Čidlo a kapiláru teplotního omezovače nepoškodit při demontáži popř. montáži mřížky na výfuku

(No text)

POKYN

Nastavovací a údržbářské práce smí provádět pouze autorizovaný odborný personál.

POZOR

Po dokončení všech prací na zařízení je nutno provést elektrické bezpečnostní přezkoušení podle VDE 0701.

POKYN

Poškozené nebo vadné díly je nutné ihned vyměnit, a to vždy za výhradně originální náhradní díly.

Odstranění poruch

Zařízení (ventilátor) se nerozbíhá.

1. Překontrolovat pojistku ze strany stavby.
2. Překontrolovat sítovou vidlici.
3. Překontrolujte přepínač provozu.
4. Překontrolovat ventilátor z hlediska lehkého chodu.

Zařízení netopí

1. Překontrolujte přepínač provozu.
2. Překontrolovat funkci stykače.
3. Překontrolovat omezovač teploty z hlediska funkce popř. kapilární trubici z hlediska poškození.

4. Překontrolujte, zda je zasunut konektor termostatu nebo propojovací konektor.

5. Při provozu zařízení s prostorovým termostatem je nutné nastavit termostat nad hodnotu teploty v prostoru.

Pokud se provedou všechny funkční kontroly bez dosažení výsledku, obratte se prosím na autorizovaný servis.

Použití odpovídající určení

Přístroje jsou na základě své konstrukční koncepce a výbavy koncipovány výlučně pro vytápění a ventilaci v průmyslových, popř. živnostenských prostorách (nikoliv k vytápění obytných prostor).

V případě jiného použití či pokud použití neodpovídá účelu, tak výrobce/dodvatel neručí za takto vzniklá poškození.

Přístroje smí obsluhovat výlučně odpovídajícím způsobem vyškolený personál.

Nedodržení předpisů výrobce, zákonných požadavků platných pro příslušné místo instalace nebo po svévolných změnách přístrojů neodpovídá výrobce za z toho vyplývající škody.

Zákaznický servis a záruka

Předpokladem pro případné uznání reklamace je předložení dokladu o koupi přístroje. Konkrétní nárok uplatňuje kupující reklamací u prodejce, kde přístroj zakoupil.

Přístroje byly u výrobce několikrát kontrolovány z hlediska bezvadné funkce.

Pokud přesto vzniknou poruchy funkce, které nemůže provozovatel odstranit pomocí návodu na odstraňování poruch, obraťte se prosím na svého specializovaného prodejce, popř. smluvního partnera.

Ochrana životního prostředí a recyklování

Likvidace a obal

Při likvidaci obalového materiálu prosím myslete na životní prostředí.

Naše přístroje jsou pro transport pečlivě zabaleny a dodávány ve stabilním přepravním obalu z kartonu a styroporu.

Obalové materiály jsou ekologické a lze je opět použít. Opětovným použitím obalových materiálů přispějete ke snižování objemu odpadu a k šetření surovinami.

Obalový materiál proto likvidujte pouze v příslušných sběrných místech.

Likvidace starého přístroje

Výroba přístroje podléhá stálé kontrole kvality.

Jsou zpracovávány výlučně vysoce kvalitní materiály, které jsou z velké části recyklovatelné.

Přispějte také k ochraně životního prostředí tím, že svůj starý přístroj zlikvidujete pouze ekologickým způsobem.

Předejte proto svůj starý přístroj pouze autorizovanému recyklačnímu místu nebo příslušnému sběrnému místu.

POKYN

Jiný způsob provozu/ obsluhy, než je uvedeno v tomto návodu na provoz, je nepřípustný. Při nedodržení zanikne jakákoliv záruka a nárok na záruku.

POZOR

Copyright Rozmnožování, a to i výtažkovitě, nebo použití této dokumentace v rozporu s účelem je bez písemného povolení společnosti REMKO, spol. s r. o. striktně zakázáno.

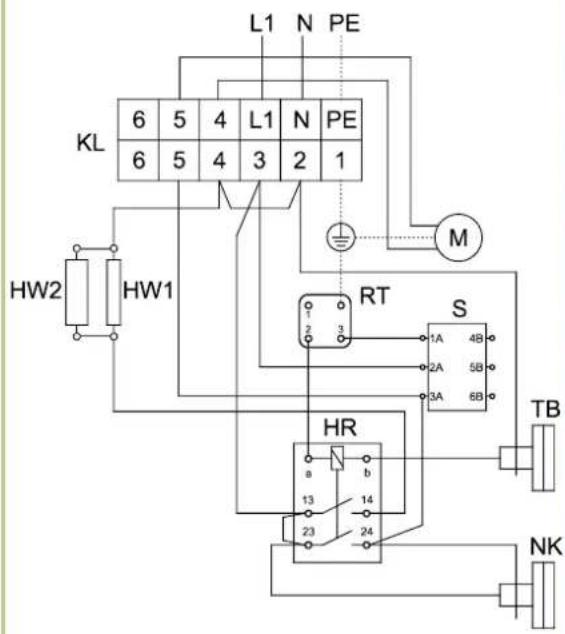

Elektrické schéma připojení

ELT 3-2
230 V/1\~/50 Hz

L1 N PE KL 6 5 4 L1 N PE 6 5 4 3 2 1 MW1 HW2 RT S 1A 4B 2A 5B 3A 6B TB HR a b 13 14 23 24 NK

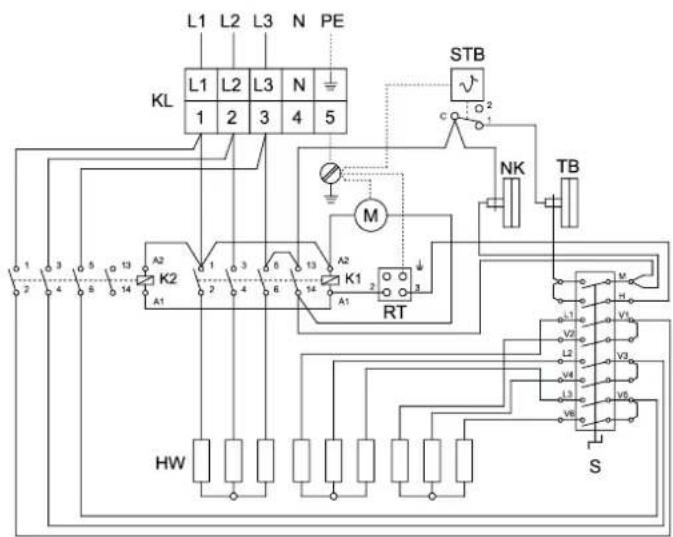

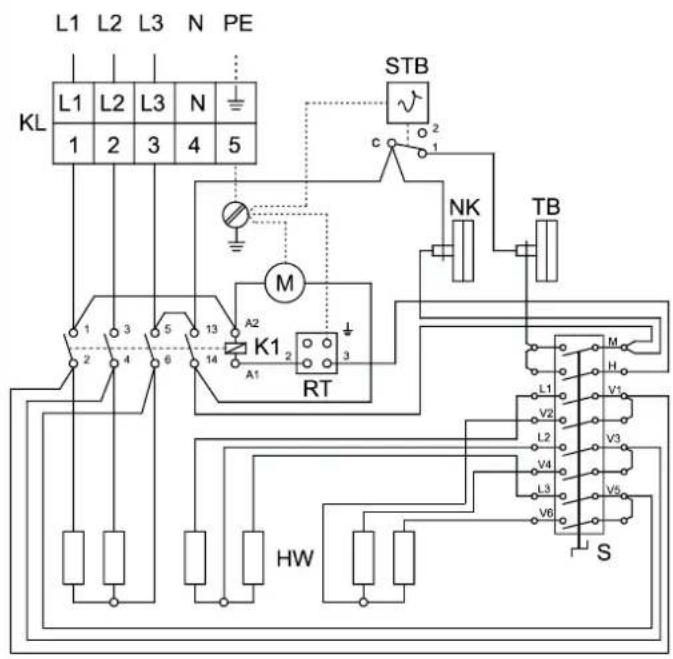

ELT 10-6
400 V/3\~/50 Hz

L1 L2 L3 N PE KL L1 L2 L3 N 1 2 3 4 5 STB c O 2 1 NK TB M A2 K1 RT A1 13 14 2 3 4 5 6 7 HW L1 V1 L2 V2 V3 V4 L3 V5 V6 S

Legenda:

HR = pomocné relé

KL = připojovací svorkovnice

S = přepínač druhu provozu

HW = topný rezistor

M = motor ventilátoru

STB = omezovač teploty s čidlem

K1 = stykač 1

NK = termostat následného chlazení

TB = omezovač teploty

K2 = stykač 2

RT = zásuvka termostatu

ELT 18-9
400 V/3\~/50 Hz

L1 L2 L3 N PE KL 1 2 3 4 5 A2 K2 A1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 M KT STB c 2 NK TB HW S

REMKO ELT

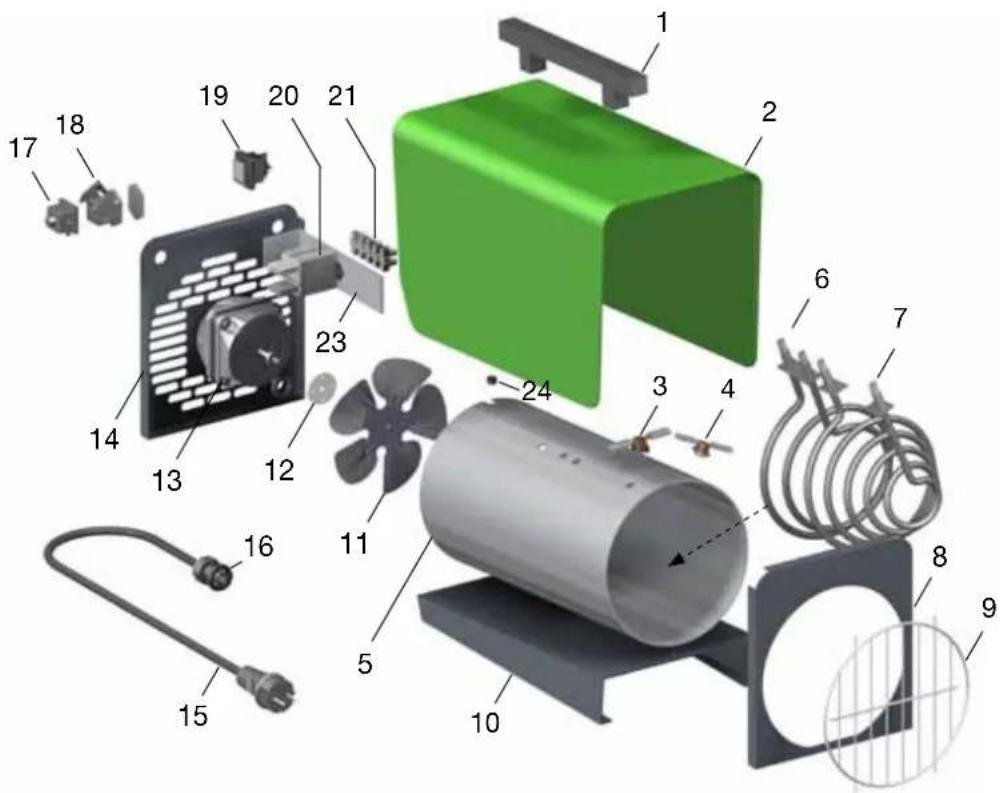

Znázornění zařízení ELT 3-2 (E)

Seznam náhradních dílů

Č. označení EDV-č.
1	Transportní rukojeť 1101142
2	Vnější plášť ELT 3-2 1103905
2a	Vnější plášť ELT 3-2 E 1103940
3	Termostat následného chlazení 1104065
4	Omezovač teploty 1101161
5	Vnitřní plášť 1103907
6	Topný rezistor 1103908
7	Topný rezistor 1103909
8	Přední stěna 1103910
9	Ochranná mřížka výdechu 1103803
10	Plech na dně 1103911
11	Lopatky ventilátoru 1103902
12	Spojka unašeče 1108455

Č.	označení	EDV-č.
13	Motor ventilátoru	1103820
14	Zadní stěna	1103913
15	Síťový kabel s konektorem	1103901
16	Odlehčení tahu na kabel	1101267
17	Můstkový konektor 1101019
18	Zásuvka termostatu, úplná	1101018
19	Přepínač druhu provozu, úplný	1101188
20	Stykač	1108038
21	Svorkovnice	1101366
23	Montážní deska	1101067
24	Ochranné pouzdro malé	1101304
xx	Konektor termostatu	1101020
xx = bez obrázku

Při objednávkách náhradních dílů udávejte vedle EDV-č. také číslo zařízení a typ zařízení (viz typový štítek)!

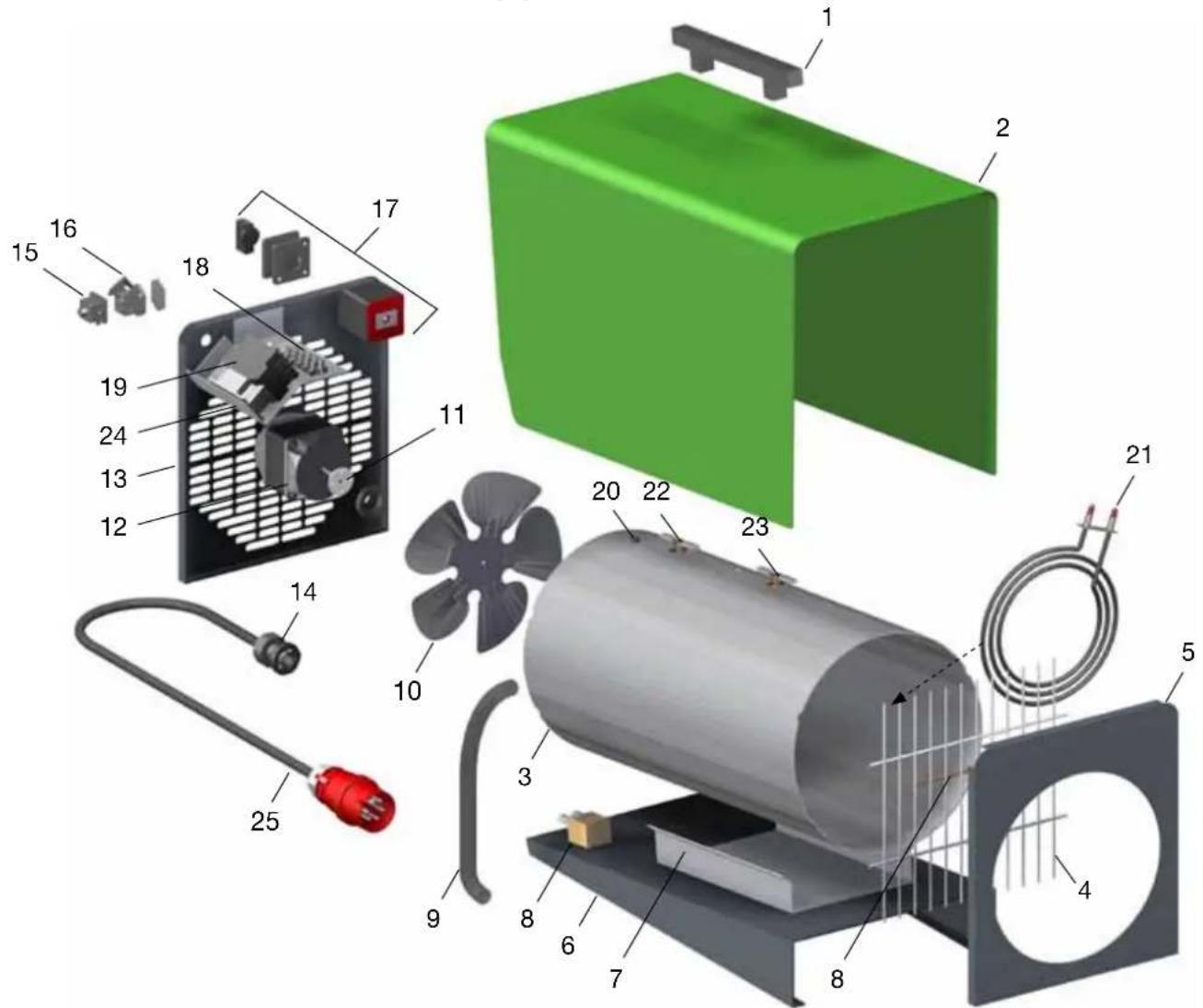

Znázornění zařízení ELT 10-6 (E)

Seznam náhradních dílů

Č. označení EDV-č.		Č. označení EDV-č.
1	Transportní rukojeť 1101142	13	Zadní stěna 1103954
2	Vnější plášť ELT 10-6 1107910	14	Odlehčení tahu na kabel 1107944
2a	Vnější plášť ELT 10-6 E 1107909	15	Můstkový konektor 1101019
3	Vnitřní plášť 1103951	16	Zásuvka termostatu, úplná 1101018
4	Ochranná mřížka výdechu 1103952	17	Přepínač druhu provozu, úplný 1107993
5	Přední stěna 1103953	18	Svorkovnice 5er 1107952
6	Plech na dně 1107913	19	Stykač 1101025
7	Vzpěra 1107914	20	Ochranné pouzdro 1101304
8	Omezovač teploty s čidlem 1107960	21	Topný rezistor 1103955
9	Ochranná hadice 1107915	22	Omezovač teploty 1101161
10	Lopatky ventilátoru 1103950	23	Termostat následného chlazení 1104065
11	Spojka unašeče 1103956	24	Přidržovací úhelník 1101031
12	Motor ventilátoru 400 V 1101295	25	Síťový kabel s konektorem 1101026

Při objednávkách náhradních dílů udávejte vedle EDV-č. také číslo zařízení a typ zařízení (viz typový štítek)!

REMKO ELT

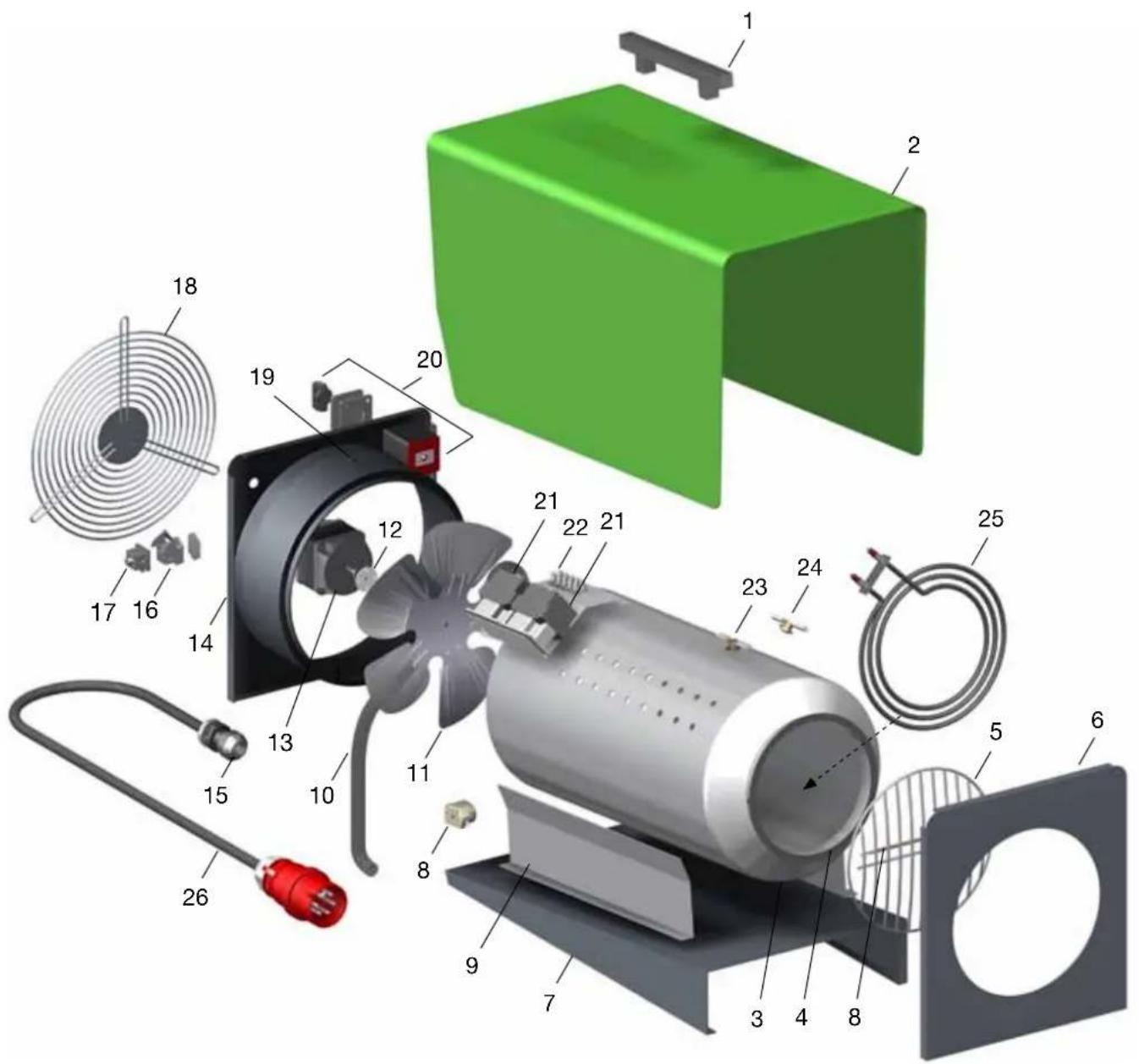

Znázornění zařízení ELT 18-9 (E)

Změny rozměrů a konstrukce sloužící technickému pokroku zůstávají vyhrazeny.

Seznam náhradních dílů

Č. označení EDV-č.

1 Transportní rukojeť 1101142
2 Vnější plášť ELT 18-9 1107920
2a Vnější plášť ELT 18-9 E 1107919
3 Vnitřní plášť s kónusem výdechu 1107953
4 Těsnění pro kónus výdechu 1107954
5 Ochranná mřížka výdechu 1101353
6 Přední stěna 1107921
7 Plech na dně 1107950
8 Omezovač teploty s čidlem 1107960
9 Vzpěra 1107922
10 Ochranná hadice 1107915
11 Lopatky ventilátoru 1101153
17 Můstkový konektor 1101019
21 Stykač 1101025

12 Spojka unašeče 1103956

13 Motor ventilátoru 400 V 1101295

14 Zadní stěna 1107923

15 Odlehčení tahu na kabel 1107961

16 Zásuvka termostatu, úplná 1101018

18 Ochranná mřížka sání 1107947

19 Ochranné pouzdro 1101304

20 Přepínač druhu provozu, úplný 1107993

22 Svorkovnice 5er 1107952

23 Omezovač teploty 1101161

24 Termostat následného chlazení 1104065

25 Topný rezistor 1107998

26 Sítový kabel s konektorem 1107962

xx Konektor termostatu 1101020

xx = bez obrázku

Protokol údržby

Typ přístroje: ...... Číslo zařízení: ......

Zařízení vyčištěno – z vnějšku – Zařízení vyčištěno – uvnitř – Lopatky ventilátoru vyčištěny Ochranná mřížka vyčištěna Bezpečnostní zařízení překontrolována Ochranná zařízení překontrolována Zařízení kontrolováno z hlediska poškození Všechny upevňovací šrouby překontrolovány Přezkoušení elektrické bezpečnosti Zkušební chod

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

Poznámky:

1. Datum: ......Podpis	2. Datum: ......Podpis	3. Datum: ......Podpis	4. Datum: ......Podpis	5. Datum: ......Podpis
6. Datum: ......Podpis	7. Datum: ......Podpis	8. Datum: ......Podpis	9. Datum: ......Podpis	10. Datum: ......Podpis
11. Datum: ......Podpis	12. Datum: ......Podpis	13. Datum: ......Podpis	14. Datum: ......Podpis	15. Datum: ......Podpis
16. Datum: ......Podpis	17. Datum: ......Podpis	18. Datum: ......Podpis	19. Datum: ......Podpis	20. Datum: ......Podpis

Zařízení nechejte udržovat podle zákonných předpisů jen autorizovaným odborným personálem.

Technické údaje

Konstrukční řada ELT 3-2 (E) ELT 10-6 (E) ELT 18-9 (E)
Jmenovitý tepelný výkon kW 3,2 10,5 18
Připojitelný topný výkon kW 1 x 3,2 3 x 3,5 3 x 6
Vzduchový výkon m	^3/h 350 750 1000
Napájecí napětí	V/Hz	230/1~/50	400/3~/50	400/3~/50
Jmenovitý proud max.	a	13,9 14,9 27,5
Příkon max.	kW	3,25	10,65	18,2
Zvýšení teploty ( t )	K	62	67	60
Jištění (ze strany stavby)	A (setr.)	16	16	32
Hladina akust. tlaku L_pA 1m ^1)	dB(A)	46	53	57
Rozměry: Délka	mm	400 675 740
Šířka	mm	200 300 335
Výška	mm	335 455 500
Hmotnost	kg	6,8 20,0 27,4

1) Měření hluku DIN 45635 - 01 - KL 3

REMKO INTERNATIONAL

... a jediná ve vaší blízkosti! Využijte našich zkušeností a konzultací

REMARK REMARK REMARK REMARK REMARK REMARK REMARK REMARK REMARK REMARK REMARK REMARK REMARK REMARK REMARK REMARK REMARK REMARK REMARK REMARK REMARK REMARK REMARK REMARK REMARK REMARK REMARK REMARK REMARK REMARK REMARK REMARK REMARK REMARK RANK

REMKO,spol.sr.o.

Teplovzdušná, odvlhčovací

a klimatizační zařízení

Prodej - montáž - pronájem - servis

areál Letov

Beranových 65

199 02 Praha 9 – Letňany

Tel/fax: [phone]

Tel: [phone]

Mobil: 602 354 309

E-mail [e-mail]

Internet www.remko.cz

Konzultace

Díky intenzivním školením předáváme naše odborné znalosti našim spolupracovníkům a zákazníkům. To nám přináší pověst více než dobrého a spolehlivého dodavatele. REMKO, je partner, který může vyřešit vaše problémy.

Prodej

REMKO poskytuje nejen dobře vybudovanou obchodní sít doma a v zahraničí, ale i kvalifikované odborníky v prodeji.

Zástupci firmy REMKO jsou obchodníci, kteří dokáží poskytnout i odbornou pomoc v oblastech teplovzdušného vytápění, odvlhčování a klimatizace

Služba zákazníkům

Naše přístroje pracují precizně a spolehlivě. Přesto se někdy může vyskytnout porucha, a pak jsou na místě naše služby REMKO zákazníkům. Naše zastoupení vám zaručuje stálý, rychlý a spolehlivý servis. Mimo prodeje jednotlivých agregátů nabízíme našim zákazníkům dodávky systémů na klíč včetně projekčního a inženýrského zabezpečení.
