NÁVOD K OBSLUZE LM-218A Elektrobock

je vybaven akustickou a vizuální signalizací zvýšené koncentrace CO. Displej poskytuje informace o koncentraci CO, stav baterie a upozornění na nízkou koncetraci CO v trvání déle než 40min. Tlačitko TEST slouží k otestování funkčnosti, ztlumení a resetu naměřených hodnot.

Tento autonomní detektor CO je certifikovaný dle EN50291-1:2018 a je vhodný pro použití v obytných prostorách.

obr.1 obr.2 obr.3

DETEKTOR OXIDU UHELNATÉHO (CO) CARBON MONOXIDE ALARM EFT - CHYSK FAULT - TEST TEST HOLD - ELECTRIC TEST DETAIL PUMO: FOR THE EQUITY OF ACHOLATE EXCELLE TEST FOR THE EQUITY OF CNTAL MAXIMUM TEST TO ONLY CAUTION: FOR RETESTING CORNELLY TESTIC FOR RETESTING CORNELLY TEST TO ONLY TAXI! 1 2 3 4 5 6 PAR ERROR ALARM TEST

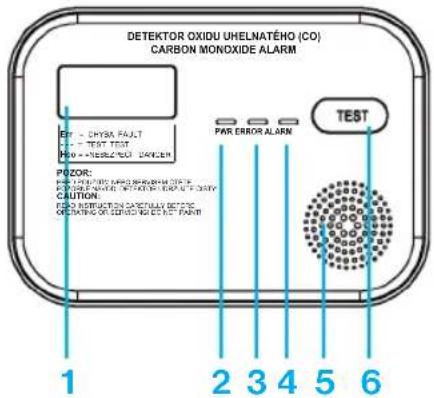

1) podsvícený displej (LCD)
2) napájení (PWR)
3) chybové stavy (ERROR)
4) indikace alarmu (ALARM)

7 8 9

5) bzučák
6) tlačitko TEST

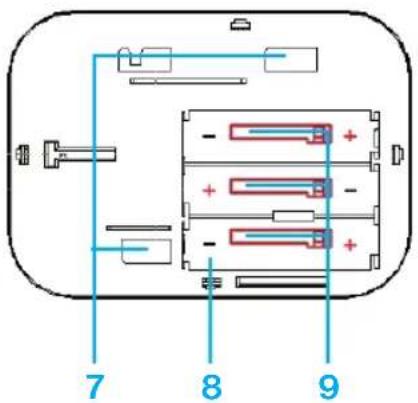

7) instalačni drážky
8) prostor pro baterie (3x1.5 V, AA)

10 11 12

9) bezpečnostní pojistky

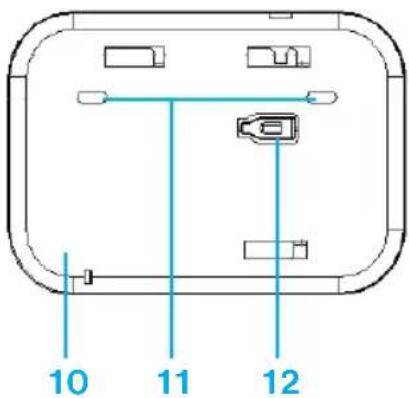

10) spodní montážní díl
11) montážní otvory
12) bezpečnostní západka

OXID UHELNATÝ (CO)

Oxid uhelnatý (CO) je neviditelný plyn bez zápachu, který je prudce jedovatý. Vzniká nedokonalým spalováním paliv, například dřeva, dřevěného uhlí, uhlí, topného oleje, parafinu, benzínu, zemního plynu, propanu, butanu atd. a z cigaretového kouře. Nebezpečná koncentrace CO může vzniknout, pokud je zařízení vadné nebo nesprávně udřžované, při zablokování kouřovodu nebo při nedostatečném větrání mistnosti. Závažnost otravy vdechnutím CO závisí na koncentraci (uváděné jako počet částic na jeden milión, PPM) a délce expozice.

Koncentrace	Příznaky
100 PPM	Žádné příznaky - bez nebezpečí
200 PPM	Mírné bolesti hlavy
400 PPM	Silné bolesti hlavy po 1-2 hodinách
800 PPM	Silné bolesti hlavy po 45 minutách,nevolnost, mdloby a bezvědomí po 2 hodinách
1000 PPM	Nebezpečná koncentrace - bezvědomí po 1 hodině
1600 PPM	Nevolnost, silné bolesti hlavy a závratě po 20 minutách
3200 PPM	Nevolnost, silné bolesti hlavy a závratě po 5-10 minutách,bezvědomí po 30 minutách
6400 PPM	Silné bolesti hlavy a závratě po 1-2 minutách,bezvědomí po 10-15 minutách
12800 PPM	Okamžité bezvědomí, nebezpeči smrti po 1-2 minutách

LM-218A aktivuje alarm, pokud po určenou dobu detekuje určitou koncentraci CO, jak je popsáno niže:

27 ± 3 PPM: Alarm po 120 minutách

55 ± 5 PPM: Alarm mezi 60 a 90 min.

110 ± 10 PPM: Alarm mezi 10 a 40 min.

Trvale nízká koncetrace CO: viz str.3

Ukončeni alarmu: pokud klesne koncetrace CO pod 40PPM alarm se automaticky ukonči.

LM-218A je nastaven v souladu s přislušnými evropskými normami tak, aby vydával alarmy určené koncentraci a délkou přitomnosti zjištovaného plynu. Tim se zajistí, že se alarm aktivuje při postupném nahromadění nebezpečné úrovně CO, kdy je vyžadována okamžitá akce, a zabrání se falešným alarmům způsobeným dočasnými nízkými úrovněmi CO (napřiklad z cigaretového kouře).

Instalace výstražného zařízení pro sledování koncentrace CO nenahrazuje správnou instalaci, používání a údržbu zařízení spalujících palivo, včetně vhodných ventilačních a odtahových systémů. Toto výstražné zařízení pro sledování koncentrace CO je určeno pro ochranu osob před akutními účinky krátkodobé expozice oxidu uhelnatému. Nicméně zcela neochrání osoby, které mají zvláštní zdravotní stav. V případě pochybností se porad'te se svým lékařem. Dlouhodobá expozice nízkým úrovním CO (> 10 ppm) může vyvolat chronické účinky. V případě pochybností se porad'te se svým lékařem.

INSTALACE BATERIÍ

LM-218A použivá 3 x1.5 V alkalické baterie, které jsou součástí balení. Při vkládání baterií dbejte na správnou polaritu!

1) Zaklapněte bezpečností pojistky viz obr. 4 a vložte postupně tři alkalické baterie.
2) Poté se ozve krátké pípnutí a bliknou všechny diody, na LCD se objeví krátce EN (obr.5). Poté se rozsvití displej a začne ukazovat hodnotu koncentrace CO, což znamená správné uložení baterií a detektor je v normálním provozu (obr.6).

LM-218A automaticky kontroluje stav baterií:

a) zobrazením kapacity baterii na displeji

OK nízká nedč

b) pomocí zelené diody PWR a akustickým signálem

O

bliká každých 45 s......normální stav

+

bliká rychle a zní signál (1x/1min).... PROVEĐTE VÝMĚNU BATERIÍ!

obr.4

obr.5 EN

obr.6 168 PPM

Pozn.: Zařízení je schopné provozu ještě 7 dní od první signalizace slabých baterií.

TEST DETEKTORU

Kráte stiskněte tlačitko TEST, pokud je detektor v pořádku zazní 4 x hlasitý tón, zablikaji všechny diody a na LCD se objeví znak obr. 7 . Pokud zazní 2x tón a na displeji se objeví nápis Err detektor oznamuje poruchu (str.3). Doporučujeme zkontrolovat umistění a kapacitu baterií a provést znovu TEST. Pokud se problém opakuje, prístroj nepouživejte. Doporučujeme testovat alespoň jednou týdně.

RESET ALARMU

Zazni-li alarm bez zjevné přičiny (kouř, jiné chemikálie neohrožující zdraví std.) Ize jej resetovat tlačitkem TEST.Je-li koncentrace CO nižší než 200 PPM alarm utichne. Je-li koncentrace CO vyšší, alarm utichne, ale po 10ti minutách se spustí znovu!

SIGNALIZACE ALARMU

Alarm je signalizován červenou diodou ALARM a bzučákem. Pokud během alarmu stisknete tl. TEST dojde ke zrušení zvukového signálu. Dioda ALARM stále bliká a na displeji se zobrazuje naměřená koncentrace CO.

ZOBRAZENÍ KONCENTRACE CO NA LCD

Koncentrace CO se zobrazuje na displeji v rozmezi 10 - 550 PPM s presnosti ± 10%. Pokud hodnota naměřené koncentrace překročí 550 PPM je tato událost zobrazena jako Hco (obr.8). Koncentrace je extrémně nebezpečná a všechny osoby by měly ihned opustit prostor!

Pokud dojde k poruše snímače nebo obvodu, bude do 3 minut vydáno varování o chybě. Dioda ERROR bliká a ozve se akustický signál, toto bude prováděno nejméně jednou za minutu, dokud nebude chyba odstraněna. Poruchu může způsobit přerušení nebo zkrat v elektronických obvodech. Také některé těkavé plyny jako např. lih. V tom případě by měla porucha zmizet po vypnutí detektoru a vyvětrání prostoru po 24 hodinách.

Pokud porucha stále trvá obratte se na odborníka a detektor v žádném případě nepouživejte!

obr.9

INDIKACE NÍZKÉ KONCENTRACE CO

LM-218A upozorní na dlouhodobě nízkou koncentraci CO.

Pokud je koncentrace vyšší než 30PPM během více jak 60ti minut nebo vyšší jak 40PPM během více jak 40ti minut potom se spustí ALARM. Dioda ALARM pomalu 4xblikne a pipne v intervalu 3-5minut.

V každodenním životě se často mohou vyskytovat nízké hladiny oxidu uhelnatého. Například kouření cigaret, hořící svíčky a plynové spotřebiče mohou produkovat nízké koncentrace CO. Ačkoli to normálním lidem nemůže uškodit, dlouhodobé vystavení nízkým hladinám CO může poškodit zdraví zranitelných skupin, jako jsou děti, těhotné ženy, starší osoby nebo pacienti. Toto varování má těmto lidem pomoci vyhnout se dlouhodobému vystavení nízkým hladinám CO.

Neznamená to nebezpečnou situaci, także prosím nepanikařte a snažte se prostor dobře odvětrávat.

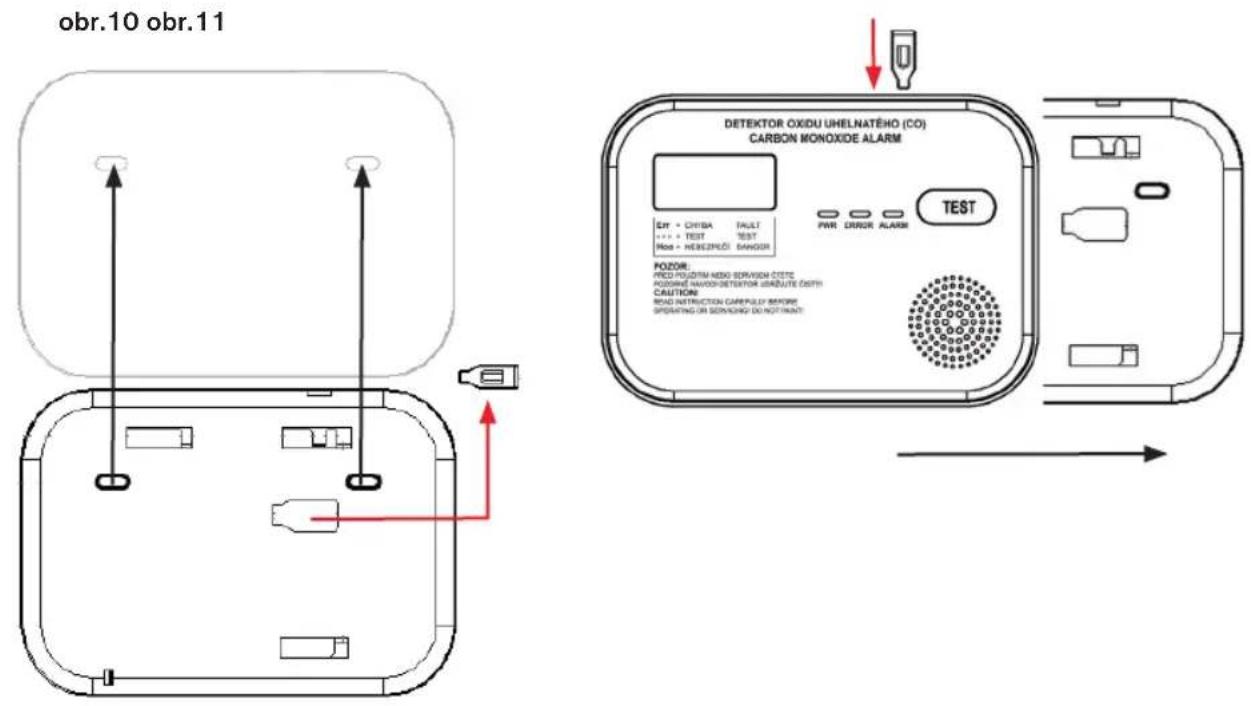

POSTUP PŘI MONTÁŽI

1, Vyberte vhodné umístění (dbejte doporučení na str.4) s ohledem na snadný přístup pro testování a výměnu baterií (vyvarujte se nevhodných umístění viz str.4);
2, vymáčkněte bezpečnostní západku (obr.10);
3, přidržte spodní díl na vybraném místě a vyznačte otvory pro vrtání;
4, vyvrtejte 2 otvory (∅ 6 mm) do vyznačených míst;
5, pomoci dvou přiložených vrutů (a hmoždinek) namontujte spodní dil (obr. 10);
6, instalujte baterie a proved'te TEST detektoru viz str.2;
7, tělo detektoru nasad'te zleva na spodní díl tak, aby západky dosedly do instalačních drážek, poté tělo zasuňte směrem doprava až zapadne tělo do výřezů (obr. 11) ... nelze namontovat bez baterii!
8, zasuňte bezpečnostní západku (slouží pro nechtěnou manipulaci se zařizením).

INSTALACI MUSÍ PROVÁDĚT KOMPETENTNÍ OSOBA!

obr.10 obr.11 DETEKTOR OXIDU UHELNATEHO (CO) CARBON MONOXIDE ALARM TEST OFF: CHYBA PAULT + - + TEST TEST Mode: HEBEZPUDI SANGOR POZOR: PRO POZOTIM NEDO ISPRISON TESTC POZOWE NAVOD-DETEKTOR URBUTE COSTS CAUTION: ROAD INSTRUCTION CAREFULL BEFORE OPERATING OR SERVICE DO NOT INAT: →

UMÍSTĚNÍ DETEKTORU

V ideálním případě by měl být detektor v každé místnosti, kde se nachází zařízení spalující palivo. Důrazně doporučujeme nainstalovat LM-218A také do ložnic a místností, v nichž trávíte hodně času.

Je-li detektor nainstalován ve stejné místnosti jako zařízení spalující palivo:

• Umistěte LM-218A do výšky alespoň 150 cm a min. 30 cm od stropu. Při montáži dbejte na umistění min. 150 cm od rohu místnosti nebo velkého nábytku.
• LM-218A je třeba umístit ve vodorovné vzdálenosti 1 m až 3 m od nejbližšího okraje potenciálního zdroje CO

Je-li detektor instalován v místnosti, v níž se nenachází zařízení spalující palivo, je třeba ho umístit do blízkosti dýchací oblasti osob obývajících místnost.

V jednoprostorových místnostech určených pro spaní i obývání současně, jako jsou garsoniéry, je třeba umístit zařízení co nejdále od vařičů a současně do blízkosti mista vyhrazeného pro spaní.

NEVHODNÁ MÍSTA PRO INSTALACI

VYVARUJTE SE INSTALACE:

• v místech, kde teplota může klesnout pod -10°C nebo překročit 40°C.
  • v místech, ve kterých se mohou vyskytovat výpary ředidel
• ve vzdálenosti do 1.5 metru od zdrojů otevřeného plamene, jako jsou pece, kamna a krby
• do odtahu od plynových motorů, do průduchů, kouřovodů nebo komínů
  • v blízkosti automobilového výfuku, dojde ke zničení detektoru!

KONEC ŽIVOTNOSTI DETEKTORU

Životnost detektoru LM-218A je 10 let a je vybaven signalizaci konce životnosti. Pokud je dosaženo 10 let provozu objeví se na displeji nápis End (obr.12) a každou 1 min blikne žlutá dioda ERROR a 3 x pipne bzučák.

NEPOUŽÍVEJTE DETEKTOR A CO NEJDŘÍVE HO NAHRAĐTE NOVÝM KUSEM!

obr.12

JAK SE ZACHOVAT PŘI ALARMU

Pokud je vaše zařizení ve stavu ALARMU, zachovejte klid a proved'te následující akce v uvedeném pořadí:

• Přestaňte používat všechna zařízení spalující palivo a je-li to možné vypněte je.
• Otevřete všechny dveře a okna a vyvětrejte.
• Pokud alarm trvá, opusťte prostor. Nechejte dveře a okna otevřená a vyčkejte s návratem do budovy, dokud se alarm nezastaví.
• Zajistěte lékařskou pomoc pro všechny osoby trpici účinky otravy oxidem uhelnatým, které zahrnuji bolest hlavy a nevolnost, a upozorněte lékaře na podezření na vdechnutí oxidu uhelnatého (spalin).
• Zavolejte na nouzové telefonní číslo 112 a servisni organizaci spotřebiče a požádejte dodavatele o pomoc při vyhledání a eliminaci zdroje oxidu uhelnatého.
• Nepoužívejte dále spotřebiče, které spalují palivo, dokud nebyly prověřeny a schváleny do provozu osobou, která je k tomu oprávněna dle národních předpisů.

Pozn.: Kromě zařízení spalujících palivo mohou existovat další zdroje oxidu uhelnatého, například velké množství tabákového kouře, koksárenský plyn nebo emise z doutnajícího ohně.

Technické parametry
Zjišťovaný plyn oxid uhelnatý (CO)
Detekční metoda elektrochemický článek
Certifi kace EN50291-1:20	18, typ B
Napájení 3x1.5 V alkalická baterie AA
Životnost baterie 3 roky (podle typu)
Indikace slabé baterie 3.6 V (signalizace na LCD)
Hlasitost > 85 dB (1 m)
Přikon	< 30 μA (pracovní < 65 mA)
Životnost detektoru 10 let (upozornění na LCD)
Indikace koncentrace CO 10 až 550PPM ± 10%
Pracovní teplota -10°C až +45°C (0 - 93% RH)
Hmotnost 116 g
Rozměry	107 x 77 x 36 mm

Záruka na výrobek je 2 roky. Nerozebírejte a neprovádějte žádné neodborné zásahy vnitřních částí detektoru! Dovozce nenese odpovědnost za případné škody způsobené nesprávným nebo nevhodným použitim výrobku. Při nesprávném použití výrobek ztráci záruku! V případě záručního a pozáručního servisu, zašlete detektor na adresu dovozce.

Tento detektor pro sledování koncentrace oxidu uhelnatého je navržen tak, aby upozornil na potenciálně nebezpečné nahromadění oxidu uhelnatého. Není určen k řešení problému s oxidem uhelnatým ani k nalezení zdroje oxidu uhelnatého. Dodavatel není povinen hradit výdaje spojené s vyšetřováním přítomnosti oxidu uhelnatého ani servisními úkony provedenými či vyžádanými na základě alarmu!
