NÁVOD K OBSLUZE IQ338 AccuPower

děkujeme Vám za Vaši důvěru a za nákup inteligentní nabíječky AccuPower IQ338. Tento návod k obsluze je součásti výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

Rozsah dodávky

• Nabíječka akumulátorů IQ338
- Napájecí adaptér
• Návod k obsluze

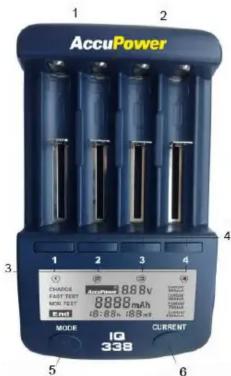

Popis a ovládací prvky

Vstupy: 12 V DC

Výstupy: Čtyři nezávislé nabíjecí šachty a jeden výstup USB 5 W

1. Vstup DC 12 V, 3 A
2. Výstup USB 5 V, 1000 mA
3. Číslo kanálu (šachty)
4. Tlačítka pro výběr nabíjecích šachet
5. Tlačítko pro výběr režimu
6. Tlačítko pro výběr nabíjecího proudu

Tlačítka:

• Tlačítka pro výběr nabíjecích šachet
• Tlačítko pro výběr režimu (MODE)
- Tlačítko pro výběr nabíjecího proudu (CURRENT)

Popis displeje

V průběhu procesu nabíjení se na displeji zobrazují

následující hodnoty

• Program (Charge, Fast Test, Nor Test)
• Napětí akumulátoru (V)
- Kapacita (mAh)
- Uplynulý čas (hh:mm)
- Interní odpor (mR)
• Nabíjecí proud (mA)
- „End“ (objevuje se, když skončí proces probíhajícího nabíjení)

- Číslo kanálu (nabíjecí šachty)

1. Číslo kanálu 5. Konec nabíjení
2. Napětí článku 6. Čas (hh:mm)
3. program 7. Interní odpor
4. Nabíjecí proud 8. Kapacita

Funkce

• Nastavitelný nabíjecí proud 300, 500, 700 a 1000 mA pro 1 až 4 akumulátory
  • Monitorování jednotlivých šachet, każdá šachta s vlastním nastavením
• Kontrola mikroprocesorem: automatická detekce chemického složení (Li-Ion, NiMH a NiCd) a volba různých nabíjecích algoritmů
  • Automatické přepnutí na udržovací nabíjení
• Ochrana proti přehřátí: Teplotní senzor chrání nabíječku proti přehřátí a přebití
  • Nabíjecí zdířka USB: 5 V / 1000 mA

Obsluha

Můžete si vybrat jeden z následujících programů:

Charge

V tomto programu můžete nabíjet vložené akumulátory.

Fast Test

V programu „Fast Test“ můžete méřit nabíjecí kapacitu akumulátorů. Nabíječka v prvním kroku vybije akumulátory a v průběhu vybijení kapacitu nezobrazuje (--- mAh), protože je irelevantní a poté se akumulátory v kroku 2 plně nabíji a na LC displeji se zobrazí jejich kapacita. Akumulátory lze obecně nabíjet na vyšší kapacitu, než je dostupná vybijecí kapacita. Tento režim lze také velmi dobře používat k oživení akumulátorů.

Nor Test (Normální test)

Rozdíl mezi normálním testem (Nor Test) a rychým testem (Fast Test) je ten, že akumulátory se během prvního kroku nabijecího procesu při normálním testu nabíjí a kapacita se nezobrazuje (-- - mAh), protože je irelevantní. V druhém kroku se akumulátor úplně vybjie a poté se v třetím kroku znovu úplně nabíje a na LC displeji se ukáže vybijeci kapacita. Celý proces probihá teda následujícím způsobem: nabíjení > vybjíjení > nabíjení. Tímto způsobem lze zjistit aktuální stav akumulátoru (stálé ještě dostupnou kapacitu).

V průbeňu rychleho a normalního testu se vybíjecí proud voli automaticky v navaznosti na zvoleny nabíjecí proud. Níže uvedená tabulka ukazuje hodnotu vybíjecího proudu ve vztahu k zvolenému nabíjecímu proudu.

Zvolený nabíjecí proud 300 mA 500 mA 700 mA 1000 mA
Návazný vybíjecí proud 250 mA 250 mA 500 mA 500 mA

Nabíjení

Když chcete nabít jeden nebo více akumulátorů, vložte články do nabíjecích šachet. Nabíječka nyní identifikuje chemické složení článků a zahájí proces nabíjení, přičemž se automaticky volí nabíjecí proud 500 mAh. Pro všechny vložené akumulátory se použijí stejné podmínky, které lze měnit stisknutím tlačitka režimu.

Individuální nastavení

Pokud chcete nabijet rúzné nabíjecí akumulátory z rúzným individuálním nastavením, doropučujeme vkládat je samostatně jeden po druhém. Až když příslušnými tlačitky dokončite nastavení podmínek pro první vložený akumulátor a font na LC displeji přestane bilkat, akumulátor vyjměte z nabíječky, vložte druhý akumulátor a tlačitky navolte nastavení jeho podmínek. Pokud chcete změnit zvolený program, stiskněte na několik sekund tlačitko MODE, dokud na displeji nezačne bilkat funkce a poté můžete po dalším stíku tlačitka MODE funkcí změnit. Pokud chcete změnit proud, můžete to provést stisknutím tlačitka CURRENT, dokud na displeji bilká funkce. Po několika sekundách nabíječka akceptuje nově navolenou informaci a přestane bilkat.

Když nabíječka zahájila zvolený program, může se tento program přerušit jen vyjmutím článků ze šachet nabíječky nebo když na několik sekund stisknete tlačitko MODE. Krátkým stiskem tlačitka MODE nelze běžící program přerušit (ochrana proti neúmvyslnému zrušení programu).

Protože nabíječka zobrazuje důležité informače pro každou nabíjecí šachtu, používá se celý displej pro zobrazení informaci o jedné šachtě. Když budete chtít zobrazit informace pro další šachtu, musite stisknout tlačitko pro výběr šachty, kterou chcete zkontrolovat. Změna zobrazovaných šachet nemá vliv na nabíjecí program.

Bezpečnostní předpisy, údržba a čištění

Z bezpečnostních důvůdů a z důvůdů registrace (CE) neprovádějte žádné zásahy do nabíječky. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu zaření. Tento výrobek a jeho příslušenství nejsou žádné dětské hracky a nepatří do rouku malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělych hmot představují nebezpeči pro dětí, neboť by je mohly spolknout.

Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka.

K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit displej a pouzdro nabíječky.

Manipulace s bateriemi a akumulátory

Nenechávejte baterie (akumulátory) volně ležet. Hrozi nebezpečí, že by je myhely spolknout děti nebo domácí zvířata! V připadě spolknutí baterií vyhledjeje okamžitěl lékaře! Baterie (akumulátory) nepatří do rukou malých děti! Výteké nebo jinak poškozené baterie mohuž způsobit poleptání pokožky. V takovémto připadě použijte vhodné ochranné rukavice! Dejtje pozor nato, že baterie nesměji byt zkratovány, odhazovány do ohné nebo nabijeny! V takovýchto připadech hrozi nebezpečí exploze! Nabijet můžete pouze akumulátory.

Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidací) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!

Šetřete životní prostředí!

Recyklace

Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení.

Šetřete životní prostředí! Přispějte k jeho ochraně!

Technické údaje

Vstupní napětí: Vstup AC: 100 – 240 V (napájecí adaptér)

Vstup DC: 12 V (11 – 14 V) / 3A

Displej: LCD displej s podsvícením

napětí, nabíjecí proud, provozní čas a interní odpor

Podsvícení displeje: ANO

Ovladače: 6 tlačitek, funkce jednoducheho ovladání „easy to use“ Brevozní rožimvy: Nebújení, rychlý test, normální test.

Provozni režiny. Nabijeni, tychy test, normali test Zpysch nabijeni: Li lan akumulátery: CC/CV

Nimřa Niod. Delta peak Doktivace na základě topletv: Topleta nabíječky >50 °C

Deaktivace na zaklade teploty: Teplota nabijecky >50 °C Nabíjecí napětí: NiCd, NiMH; detekcí napětí špičky Delta

Li-Ion: 4,2 V/článek

Nabíjecí proud: 300 mA, 500 mA, 700 mA, 1000 mA, lze nastavit nezávisle

na pro každý kanál

Detekce ukončení vybíjení: 0,9 V (NiCd a NiMH)

2,8 V (Li-Ion)

USB výstup: Ano, 5 V DC / 1000 MA

Typy a velikost nabíjecích

NiCd/NiMH 1,2 V, AA, AAA, Sub-C, C

akumulátorů:

Li-Ion: 10440, 14500, 16340n(RCR 123), 18500, 18650,

Rozsah kapacity akumulátorů: NiCd / NiMH: 300 – 16.000 mAh

Li-Ion: 300 - 20.000 mAh

Material plástě a rozměry: Plast / D: 159 mm, S: 92 mm, V: 34 mm

Hmotnost: 200 g

Záruka

Na nabíječku AccuPower IQ338 poskytujeme záruku 24 měsíců.

Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, běžného

opotřebení, nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.

Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.

Všechna práva vyhrazena. Jakékoliv druhy kopii tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu

společnosti Conrad Electronic Ceská republika, s. r. o. Návod k použiti odpovídá technickému stavu při tisku! Změny vyhrazeny!

Zimony Tymazony,

© Copyright Conrad Electronic Ceská republika. s. r. o.

VAL/08/2016
