NÁVOD K OBSLUZE ESB101 Camtec

Omezovač (regulátor) proudu při zapínání elektrických spotřebičů Model ESB101.16

CAMTEC

POWER SUPPLIES

Obj. č.: 51 35 06

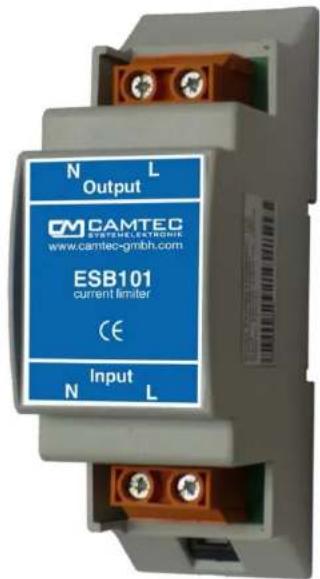

N L Output CM CAMTEC STANDARD ENGINE www.camtec-gmbh.com ESB101 current limiter CE Input N L

1. Úvod a účel použití přístroje

Vážení zákazníci,

děkujeme Vám za Vaši důvěru a za Vaše rozhodnutí zakoupit výrobek naší firmy.

Jsme přesvědčení, že tento elektronický omezovač (regulátor) „ESB101.16“ rozběhového proudu při zapínání elektrických spotřebičů (osvětlovacích těles), které jsou napájeny z rozvodné sitě střídavým sítovým napětím 230 V, splní Vaše očekávání a bude Vám k užitku.

Tento přístroj je určen pro síťové rozvody s následujícími parametry: Napájecí napětí v rozsahu 184 V AC až 265 V AC, s frekvenci 16 13 Hz až 440 Hz a s trvalým odběrem proudu až 16 A.

S tímto přístrojem v profesionálním provedení a za velmi výhodnou cenu. který připojite mezi hlavní sítový spinač (stykač) a elektrické spotřebičke, zajistíle bezporuchový provoz již provedených elektrických instalaci, nebof nebude docházet ke zbytečnému vypinání sítových automatických jističů náslodkom vysokých rozběňových (zapínacích) proudů u indukčních nobo kapacitních zátěži (elektrické motory, čerpadla, záňívková osvětlení, spinané sítové napájecí zdrojo, osvětlení so svítivými diodami atd.).

Tento přístroj splňuje požadavky platných evropských a národních norem včetně příslušné směrnice o elektromagnetické slučitelnosti. U výrobku byla doložena shoda s příslušnými normami, odpovídající prohlášení a doklady jsou uloženy u výrobce.

Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení přístroje do provozu a k použivání přístroje. Abyste tento přístroj uchovali v dobrém stavu a zajistlili jeho bezpečný provoz, je třeba, abyste si tento návod k obsluze přečetli a dodržovali všechny pokyny a bezpečnostní předpisy, které jsou v tomto návodu k obsluze uvedeny.

Jestliže tento přístroj předáte nebo prodáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k montáži a k obsluze.

2. Základní parametry omezovače rozběhového proudu

• Omezení špičkových proudů a efektivních hodnot proudů.
  • Pro střídavá napěti v rozsahu od 184 do 265 V AC / 16 1/4 Hz až 440 Hz.
• Trvalý maximální spinaný proud 16 A.
• Tento přístroj je určen k montáži do rozváděčů (rozvodných skřiní), které jsou vybaveny podle normy EN 50022 (EN 60715) normovanými symetrickými profily (montážními lištami s kolejničkami), které jsou od sebe vzdáleny 35 mm.
• Možnost provedení nástěnné montáže nebo do univerzální krabice.
• Pružinové šroubové svorky k připojení kabelů s vodiči o průměru 0,5 mm ^2 až 6 mm ^2 .
• Integrované obchvatové (přemostovací) relé.
  • Kapacitni zátěž 1.500 μF.
• Integrovaný ochranný obvod, který hlídá teplotu přístroje.
  • Kryli (trida ochrany) pouzdra pristroje: IP 20 (UL94V-0).

3. Bezpečnostní předpisy

Vzniknou-li škody nedodržením tohoto návodu k obsluze a k montáži, zanikne nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly.

Neodpovídáme za věcné škody, úrazy osob, které byly způsobeny neodborným zacházením s tímto přístrojem a k němu připojeným elektrickým zařízením nebo nedodržováním bezpečnoslních předpisů.

Tento přístroj opustil výrobní závod v bezvadném stavu a je technicky bezpečný. Aby byl tento stav zachován a abyste zajistili bezpečné používání přístroje, musíte respektovat následující bezpečnostní pokyny a varování;

Z bezpečnostních důvodů a z důvodů registrace (CE) není dovoleno provádět vlastní úpravy nebo změny ve vnitřním zapojení přístroje! Neopravujte samí tento přístroj a neprovádějte samí výměnu žádných jeho součástek. V těchto případech ztratite jakékoliv nároky, kterě by jinak vyplývaly ze záruky přístroje. S opravami přístroje se obraťte na svého prodejce, který Vám zajisti jeho opravu v autorizovaném servisu.

Tento přístroj a jeho příslušenství nejsou žádné dětské hračky a nepatři do rukou malých děti!

Nevystavujte tento přístroj silným ořesům (nárazům) a vibracím, vysokým teplotám (přímému slunečnímu záření) jakož i silnému mechanickému namáhání.

Pokud si nebudete vědět rady, jak tento přístroj používat (zapojít) a v návodu k obsluze nenajdete potřebné informace, spojte se prosím s naší technickou poradnou (s prodejcem) nebo požádejte o radu jiného kvalifikovaného odborníka.

1. Technické údaje

Omezení špičkového proudu ± 6 %: 16 A
Omezení efektivního proudu ± 6 %: 11,3 A
Maximální přípustná kapacitní zátěž:	1.500 μF
Doba trvání omezení proudu:	300 ms ( ± 50 ms); Zapinací moment T_on
Spuštění po uplynutí:	500 ms ( ± 50 ms); Podpětí T_off
Interval omezení proudu:	≥ 900 ms; T_interval při AC_lmen
Doporučený jistič vedení (nejnižší výkon):	A6A / B4A / Z6A při 30 °C

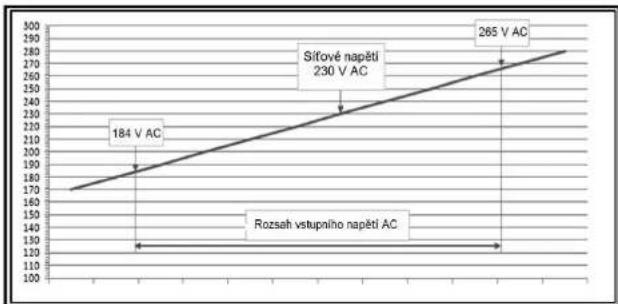

Rozsah střídavého napětí: 184 V AC až 265 V AC
Jmenoviti střídavé napětí ( AC_lmen ):	230 V AC
Frekvence sitě:	16 12 Hz až 440 Hz
Rozběhové napětí:	144 V AC
Mezní (minimální) napětí:	52 V AC (detokce výpadku sitě)
Jmenovitý proud (trvalý):	16 A
Špičkový proud:	165 A po dobu 20 ms800 A po dobu 200 μs (těž během přepnutíinterního obchvatového relé)
Vlastní odběr proudu:	19 mA
Počet omezovacích cyklů:	3 cykly za minulu
Interní ochrana:	Tepelná pojistka proti přetižení (přehřáti)
Chlazení:	Cirkulace (proudění) okolního vzduchu
Povozní teplota:	Okolní teplota vzduchu: -40 °C až +70 °C
Skladovací teplota:	-40 °C až +85 °C
Relativní vlhkost vzduchu:	Max. 95 % při teplotě 25 °C (nekondenzující)
Ochranná třída:	II
Krytí:	IP 20
Přípojky (šroubové pružinové svorky):	Pro vodiče s průřezy 0,5 mm ^2 až 6 mm ^2
Rozměry (Š x V x H):	36,5 x 110 x 62 mm
Hmotnost:	121 g

5. Popis funkce omezovače rozběhového proudu

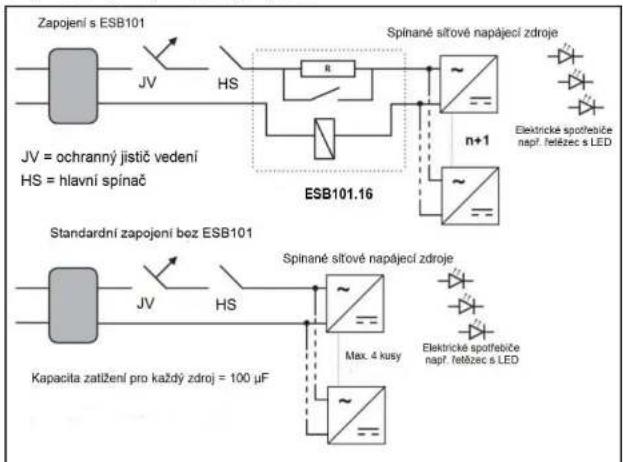

Tento přístroj (omezovač rozběhového proudu) Vám umožní paralelní připojení většího počtu elektrických spotřebičů k jednomu ochrannému jističi vedení (sítového rozvodu), například připojení spínaných sítových napájecích zdrojů osvěttlovacích s LED a ostatních zařízení se svítivými diodami (s LED) viz následující vyobrazení.

Tento omežovać rozběnového proudu zajisti, že nebude docházet ke zbytečněmu vypinání ochranného jističe vodení (sítového rozvodu) náslodkom vysokých rozběnových proudu k tomuto přístroj (omezováci) připojených elektrických spotřebiču. Toto Vám umožní, že nebude muset provádět instalace mnoha sítových rozvodu s ochrannými automatickými jističi, čimž ušťitfe náklady na tyto instalace. Dále můžete použít pro příslušná propojení kabely s menšími průřezy jejich měděných vodiču (nižší náklady za spotřebovanou měd u volmi clouhých kabelů).

Tento omezovač rozběhového proudu umožňuje dále lepší zajištění citlivých sití, například v dopravní technice, v pouličním osvětlení, na parkovištích nebo v tunelech.

Omezení velikosti rozběhového proudu při zapínání elektrických spotřebičů se provádí pouze v okruhu s fázi (L), tedy nikoliv v okruhu s nulovým vodičem (N), takže nedocháži ke zbytečně aktivaci (vypínání) ochranných (bezpečnostních) jističů „FI/RCD“ (Residual Current Device), které registruji nebezpečný svodový (chybovy, dotykový, zbytkový) proud (například vyšší než 30 mA).

Jak jsme již uvedli výše, umožňuje tento speciální přístroj cenově výhodná propojení a omezení zapínacích proudů elektrických spotřebičů v rozvodných sítích se střídavým napětím 230 V / 16 A a s frekvenci 16 ½ z až 440 Hz (s indukční a s kapacitní zátěži).

Připojte ke svorkám „INPUT“ (vstup) na přistroji vodič fáze (L) a nulový vodič (N) od hlavního jističe (od ochranného jističe vedení). Ke svorkám „OUTPUT“ (výstup) připojte vodič fáze (L) a nulový vodič (N) elektrického spotřebiče (paralelně propojených sítových napájecích zdrojů).

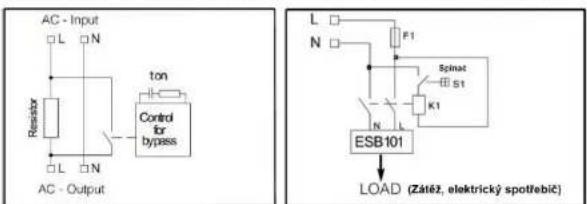

AC - Input L N Resistor ton Control for bypass AC - Output L N N L N P1 Spinat S1 K1 ESB101 LOAD (Zátéž, elektrický spotřebič)

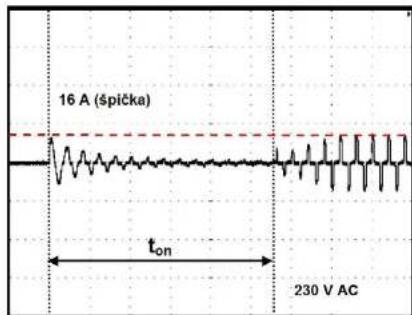

V okamžiku zapnutí k tomuto přístroji připojených elektrických spotřebičů provede tento přístroj po určitou dobu „Ton“ (ton) omezení spinaciho (počátečního, rozběhového) proudu, který začnou k němu připojené elektrické spotřebiče po jejich zapnutí odobírat (viz následující vyobrazení).

ton

V tomto okamžiku není rozhodující, jak vysoký bude vlastní rozběhový proud. Omezení velikosti tohoto proudu je vždy veimí přesné. Po uplyní času (doby) „Tan“ (len) provede tento přístroj přímé spojení k němu připojených elektrickych spotřebiču se siťovým napájením. Nýni je možné k siti zapnout připojené další elektrické spotřebiče, které odebirají při svém zapnutí krátkodobě poměrně vysoké rozběhové proudy (například elektrické motory vondních čerpadel). Bude-li vypadek sitě (podpěti sitě) trvat delší dobu než přístrojem definovaný čas „T art (ten)”, zaregistruje tento přístroj tuto okolnost (viz následující vyobrazení).

low

Jakmile dojde k obnovení sitového napájení (jestiže nebude dále siť pod podpětim), začne tento přístroj provádět znovu omezování zapínacího (rozběhového) proudu.

Tento přístroj je vybaven interní ochrannou proti přehřátí. Jakmile tento přístroj zaregistruje příliš vysokou interní teplotu, dojde v tomto případě k jeho automatickému vypnutí. Tato funkce brání dlouhodobému přehřátí přístroje a vzniku požáru.

Přístroj „ESB101“ provádí precizní omezení špičkových proudů s toleranci ± 6 % jmenovité hodnoty. Pro použití automatických ochranných jističu vedení (pro jejich vykon) neni duležity špičkový proud, nýbrž proud efektivní. Tento přístroj brání vypinání zvlástě velmi rychlých jističu následkem vysoké teploty. Pro vypnutí jističu je rozhodující elektromagneticky spoustěci (vypinací) proud. Tento vypinací tlyde vypočitat podle následující rovnice:

Efektivní proud (I el ) = Špičkový proud (I šš ) x 0,707 (prepočitávaci koeficient)

Poznámka: Čim vyšší bude elektivní proud, tim rychleji bude docházet k zapnutí (ke spuštění) k přístroji připojených siťových napájecích zdrojů.

Na následujících dvou vyobrazenich popisujeme chování spínaného sit'ového napájecího zdroje „CAMTEC HSE10001.24T“ s jmenovitým výkonem 1008 W.

Rozběhový (zapinaci proud) bez použiti přístroje „ESB101“

Rozběhový (zapínaci proud) s použitim přístroje „ESB101“

Tato měření znázorňují snížení zapinaciho (špičkového) proudu z hodnoty 62 A na hodnotu 16 A. Elektromagnatický spouštěcí (vypínací) proud automatického ochranného jističe vedení (efektivní hodnota proudu) je v tomlo případě 0,707 x nlžší než hodnota špičkového proudu.

Po uplynuti času „ton“ zaručí tento přístroj plynulé spuštění (rozběhnutí) k němu připojeného sítového napájecího zdroje. Efektivní hodnota proudu, který odobírá sítový napájecí zdroj „CAMTEC HSE10001.24T“, je při napětí 230 V AC a při maximální hodnotě proudu 9 A nižší než plné zatížení napájecího zdroje.

1. Montáž omezovače rozběhového proudu

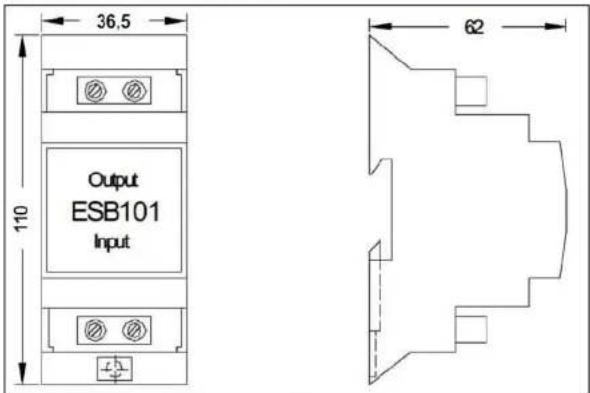

36.5 Output ESB101 Input 110 62

Tento přístroj je určen k montáži do rozváděčů (rozvodných skříní), které jsou vybaveny podle normy EN 50022 (EN 60715) normovanými symetrickými profily (montážními listami s kolejničkami), které jsou od sebe vzdáleny 35 mm.
Kromě toho můžele provýsí také náslěnnou montáž tohoto přístroje nebo jej můžete umístit do vhodné krabice nebo skřínky. V tomto případě odstraňte na zadní straně přístroje přichytky k jeho přichyocení k lištám s kolejníčkami. K přípevnění (k příšroubování) přístroje na stěnu použjle dva montážní otvory.

Output ESB101 Input Output ESB101 Input

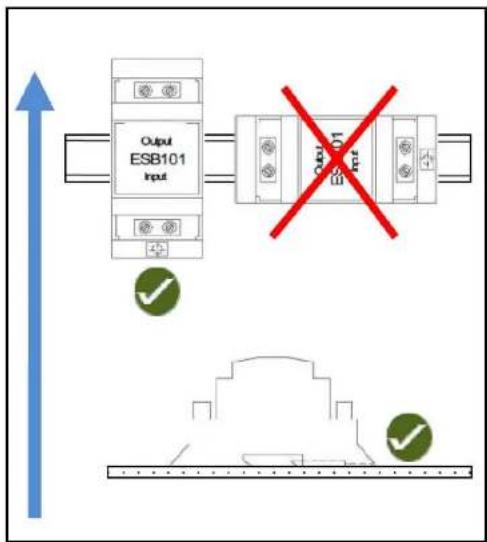

K zajištění dostatečného chlazení prouděním okolního vzduchu (viz modrá šipka na výše uvedeném vyobrazení) provedte montáž přístroje vždy ve svislém směru.

Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.

Všechna práva vyhrazena. Jakékoliv druhy kopil tohoto návodu, jako napři fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tiskul Zmény vyhrazeny!

© Copyright Conrad Electronic Česká republika, s. r. o.

KU032014
