NÁVOD K OBSLUZE ZM3412 Emos

CZ LED přisazené svítidlo s pohybovým senzorem

LED svítidlo je určeno k montáži na pevný podklad do vnitřních prostor.

Krytí: IP44 – pro venkovní prostředí.

Parametry senzoru

Frekvence: 5,8 GHz ±75 MHz

Detekční úhel: 150° – při montáži na zdi

360° – při montáži na stropě

Detekční dosah: 6 m

Nastavení citlivosti: 10 % / 25 % / 50 % / 75 % / 100 %

Doba sepnutí: 5 s / 30 s / 90 s / 3 min / 20 min / 30 min

Citlivost na okolní osvětlení: 2 lux / 10 lux / 25 lux / 50 lux / Vypnuto

Rozsah rychlosti detekovaného objektu: 0,5–3 m/s

Spotřeba čidla v pohotovostním stavu: <0,5 W

Nastavení

Pomocí různých kombinací DIP přepínače můžete nastavit pohybový senzor přesně dle požadavku pro konkrétní použití.

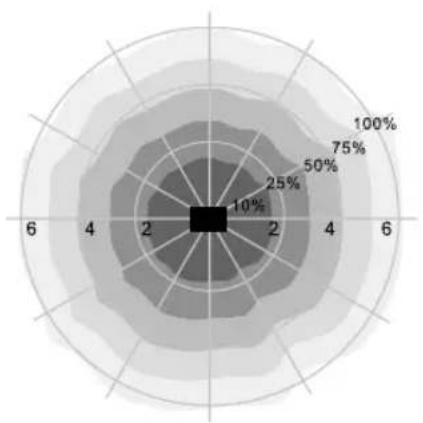

Nastavení detekčního rozsahu (citlivosti)

Termín detekční rozsah se používá k popisu dosahu virtuální kruhové detekční zóny nacházející se na zemi při namontování svítidla na strop ve výšce 2,5 m.

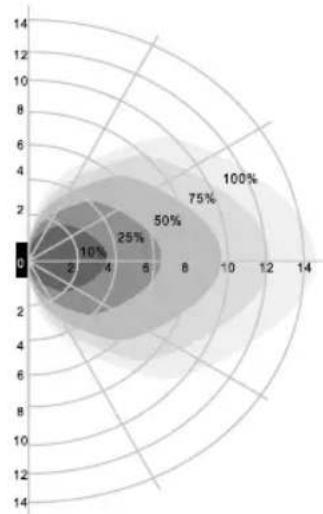

Detekční dosah:

Při montáži na zed:

- doporučená montážní výška: 1–1,8 m

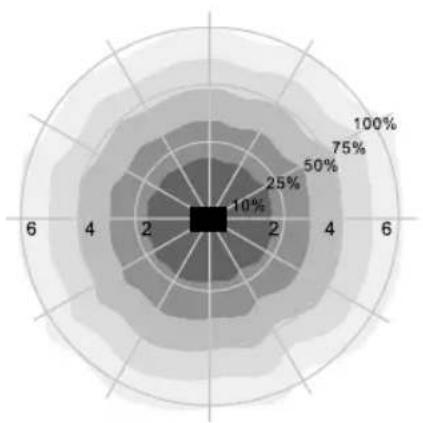

Při montáži na strop:

- doporučená montážní výška: 2,5–6 m

Dosah senzoru může být snížen ve čtyřech krocích:

Nastavení citlivosti na okolní osvětlení

		7	8	9
I	ON	ON	ON	2lux
II	ON	ON	—	10lux
III	—	ON	—	30lux
IV	ON	—	—	50lux
V	—	—	—	Disable

POZNÁMKA: Výše zmíněný detekční rozsah je stanoven pro případ osoby vysoké 1,6–1,7 m, která se pohybuje rychlostí 1–1,5 m/s. Pokud je vzrůst, postava nebo rychlost detekované osoby jiná, změní se také detekční rozsah čidla.

Světlo zůstává zapnuté po nastavenou dobu od zaznamenání posledního pohybu.

Jakýkoliv detekovaný pohyb před uplynutím nastaveného času restartuje časovač. Před nastavením detekčního rozsahu a testováním senzoru doporučujeme nastavit nejkratší dobu sepnutí.

POZNÁMKA: Jakmile dojde ke zhasnutí světla, trvá zhruba jednu sekundu, než je čidlo opět schopné detekovat pohyb. Světlo se nesepne dříve než po uplynutí uvedené prodlevy.

Pohybový senzor může být nastaven tak, že bude spínat jenom při nastavené a nižší úrovni okolního osvětlení.

Montáž

Svítidlo pevně připevněte na pevný podklad, např. na zed, strop apod. Připojte napájecí kabel pro připojení k napájecí síti 230 V\~. Připojovaný vodič nesmí být v době montáže svítidla připojen na napájecí sít. Připojení napájecího kabelu ke svítidlu může provádět pouze pracovník s kvalifikací dle vyhlášky č. 50/1978 Sb., v platném znění, minimálně pracovník znalý dle § 5 vyhlášky č. 50/1978 Sb., v platném znění.

UPOZORNĚNÍ

• Svítidlo je vhodné výhradně pro pevnou montáž.
• Svítidlo lze připojit pouze do elektrické sítě, jejíž instalace a jištění odpovídá platným normám.
• Ochrana před nebezpečným dotykovým napětím je zajištěna „uzemněním“.
  • V případě poškození jakékoliv části svítidla svítidlo okamžitě vyřadťe z provozu.
• LED ve svítidle nejsou vyměnitelné.
• Nijak nezasahujte do vnitřního zapojení svítidla.
  • V případě rozbití krytu svítidla svítidlo nepoužívejte a okamžitě nahradte novým krytem.

- Před jakýmkoliv zásahem do svítidla nebo prováděním údržby a servisu je nutno svítidlo odpojit od elektrické sítě. Tuto činnost smí provádět pouze osoba ZNALÁ ve smyslu platných vyhlášek o způsobilosti k činnostem.

Nevyhazujte elektrické spotřebiče jako netříděný komunální odpad, použijte sběrná místa tříděného odpadu. Pro aktuální informace o sběrných místech kontaktujte místní úřady. Pokud jsou elektrické spotřebiče uložené na skládkách odpadků, nebezpečné látky mohou prosakovat do podzemní vody a dostat se do potravního řetězce a poškozovat vaše zdraví.

Vyžarovaný výkon: <0,3 mW

Pri montáži na stenu:

- doporučená montážna výška: 1–1,8 m

Pri montáži na strop:

- doporučená montážna výška: 2,5–6 m
