NÁVOD K OBSLUZE PLDI 138 CQTL Philco

Děkujeme, že jste si koupili výrobek značky PHILCO. Aby mohl váš spotřebič sloužit dobře, přečtěte si všechny pokyny uvedené v tomto návodu k obsluze.

OBSAH

ČÁST 1: BEZPEČNOSTNÍ POKYNY ...... 2

Bezpečnostní pokyny 2

ČÁST 2: INSTALACE....7

Popis spotřebiče 7

Instalace....8

ČÁST 3: PROVOZ 12

Rychly start....12

Před každým praním....13

Dávkovač pracího prostředku....14

Ovládací panel (PLD 127 D QTL)....15

Ovládací panel (PLDI 138 CQTL) 16

Možnosti....17

Ostatní funkce 18

Programy....20

Tabulka programů praní....21

Tabulka programů praní 22

ČÁST 4: ÚDRŽBA ......23

Čištění a péče....23

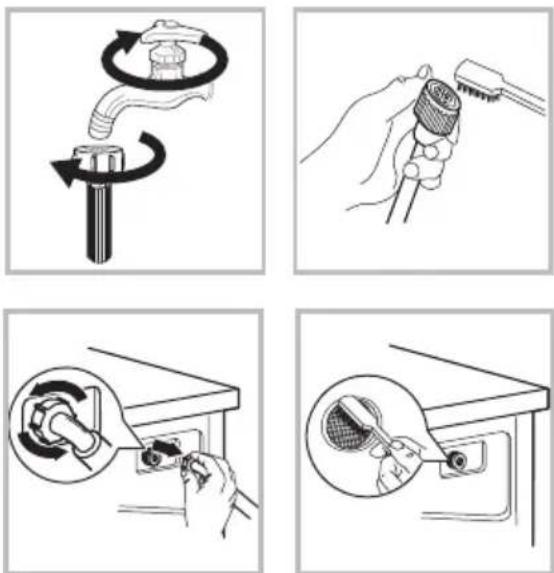

Čištění přívodního filtru....23

Čištění filtru vypouštěcího čerpadla....24

Řešení problémů....26

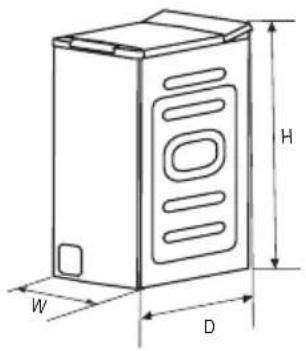

Technické údaje....27

ČÁST 5: INFORMAČNÍ LIST ......28

Přečtěte si tento návod

Před použitím spotřebiče si přečtěte všechny pokyny a vysvětlení týkající se instalace. Postupujte podle pokynů v tomto návodu k obsluze. Návod k obsluze si uschovejte pro použití v budoucnosti. Pokud spotřebič postoupíte jiné osobě, předejte novému majiteli i tento návod k obsluze.

ČÁST 1: BEZPEČNOSTNÍ POKYNY

■ Bezpečnostní pokyny

Pro zajištění vlastní bezpečnosti musí být dodržovány informace uvedené v tomto návodu, aby se minimalizovalo riziko požáru nebo výbuchu, úrazu elektrickým proudem či škody na majetku, poranění osob nebo ztráty na životech.

Vysvětlení symbolů:

⚠ Varování!

Tato kombinace symbolů a signálních slov označuje případně nebezpečnou situaci, které pokud se nevyhnete, může mít za následek smrt nebo vážné poranění.

Upozornění!

Tato kombinace symbolů a signálních slov označuje případně nebezpečnou situaci, která může vést k lehkým nebo mírným poraněním nebo škodám na majetku a životním prostředí.

Poznámka!

Tato kombinace symbolů a signálních slov označuje případně nebezpečnou situaci, která může vést k lehkým nebo mírným poraněním.

⚠ Varování!

- Pokud je napájecí kabel poškozen, musí ho vyměnit výrobce, jeho servisní zástupce nebo podobně kvalifikované osoby, aby se tak předešlo nebezpečí.

• Používejte nové soupravy hadic dodávané se spotřebičem a nepoužívejte znovu staré soupravy hadic.
• Před jakoukoliv údržbou spotřebiče ho odpojte od elektrické sítě.
• Po používání vždy odpojte spotřebič od elektrické sítě a zavřete přívod vody. Maximální vstupní tlak vody, v pascalech. Minimální vstupní tlak vody, v pascalech.
• Na zajištění vlastní bezpečnosti, musí být síťová zástrčka zasunuta do uzemněné trojpólové zásuvky. Důkladně ji zkontrolujte a ujistěte se, zda je vaše zásuvka správně a spolehlivě uzemněna.
• Nezapomeňte na to, že vodu a elektrická zařízení musí připojit kvalifikovaný technik v souladu s pokyny výrobce a místními bezpečnostními předpisy.

Nebezpečí pro děti!

- Tento spotřebič mohou používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi, či s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny ohledně bezpečného používání spotřebiče a pochopily z toho plynoucí rizika.

Děti si nesmějí hrát s tímto spotřebičem. Čištění a uživatelskou údržbu nesmějí provádět děti bez dozoru. Děti mladší než tři roky by měly být pod dozorem, na zajištění toho, aby si nehrály se spotřebičem.

- Děti mladší 3 musí být pod dozorem, aby si se spotřebičem nehrály.

- Domácí zvířata a děti by mohly vlézt do spotřebiče. Zkontrolujte spotřebič před každým používáním.

• Děti by měly být pod dozorem, aby si nehrály se spotřebičem.

• Před používáním spotřebiče odstraňte všechny obaly a přepravní šrouby. V opačném případě může dojít k vážnému poškození.
• Po instalaci spotřebiče, musí být snadno dostupná zástrčka.

Nebezpečí výbuchu!

• Neperte ani nesušte předměty, které byly čištěné, prané, nasáklé nebo namočené v hořlavých nebo výbušných látkách (jako je vosk, olej, barva, benzín, odmaštovač, přípravky pro chemické čištění, petrolej, atd.). Mohlo by to způsobit požár nebo výbuch.
• Před používáním vymáchejte tyto předměty v rukách.

Upozornění!

Instalace spotřebiče!

• Tato pračka je určena pouze pro používání v interiéru.
- Není určena pro vestavěné použití.
- Otvory nesmějí být blokovány kobercem.
- Pračka nesmí být nainstalována v koupelně nebo ve velmi vlhkých prostorách, jakož ani v místnostech s výbušnými nebo žíravými plyny.
- Pračka s jedním přívodním ventilem může být připojena pouze k přívodu studené vody. Spotřebič s dvojitými přívodními ventily by měl být správně připojen k přívodu teplé vody a přívodu studené vody.
- Po instalaci spotřebiče musí být snadno dostupná zástrčka napájecího kabelu.
- Před používáním spotřebiče odstraňte všechny obaly a přepravní šrouby. V opačném případě může dojít k vážnému poškození.

Nebezpečí poškození spotřebiče!

• Váš spotřebič je určen pouze pro domácí použití a je vyvinut jen pro textilie vhodné pro praní v pračce.
• Nelezte ani si nesedejte na horní kryt spotřebiče.
• Neopírejte se o dvířka spotřebiče.

• Upozornění během manipulace se spotřebičem:

• Přepravní šrouby by měly být opětovně nainstalovány do spotřebiče specializovanou osobou.

• Nahromaděná voda by měla být vylita ze spotřebiče.
• Manipulujte se spotřebičem opatrně. V průběhu zvedání nikdy nedržte žádnou z vyčnívajících částí spotřebiče. Dvířka spotřebiče nelze v průběhu přepravy použít jako rukojeť.
• Tento spotřebič je těžký. Přepravujte ho opatrně.

- Nezavírejte dvířka s nadměrnou silou. Pokud zaznamenáte komplikované zavírání dvířek, zkontrolujte, zda jsou oděvy správně vložené nebo správně rozložené.

• Je zakázáno prát koberce.

Provoz spotřebiče!

• Je zakázáno používat hořlavá a výbušná nebo toxická rozpouštědla. Jako rozpouštědla nepoužívejte ani benzín a alkohol atd.
  Zvolte jen ty čisticí prostředky, které jsou vhodné pro praní v pračce, především vhodné pro bubnové praní.

• Zkontrolujte, zda jsou všechny kapsy na prádle prázdné. Ostré a tvrdé předměty, jako jsou mince, brože, hřebíky, šrouby nebo kameny atd., by mohly způsobit vážné poškození pračky.

• Před otevřením dvířek zkontrolujte, zda byla vypuštěna voda uvnitř bubnu. V případě, že uvidíte jakoukoliv vodu, neotvírejte dvířka.

• Když spotřebič vypouští horkou vodu, dávejte pozor, aby nedošlo k popálení.
  • V průběhu praní nikdy nedoplňujte vodu manuálně.
• Po dokončení programu, počkejte dvě minuty, než otevřete dvířka spotřebiče.

Obaly/Starý spotřebič

Toto označení znamená, že tento spotřebič nesmí být likvidován spolu s ostatním komunálním odpadem v celé EU. Abyste předešli možným škodám na životním prostředí nebo lidském zdraví v důsledku nekontrolované likvidace odpadu, zodpovědně ho recyklujte, abyste podpořili udržitelné opětovné využití materiálových zdrojů. Na vrácení použitého zařízení použijte systémy sběru, nebo se obraťte na prodejce, od kterého jste si spotřebič zakoupili. Výrobce může odevzdat tento výrobek na ekologickou recyklaci.

ČÁST 2: INSTALACE

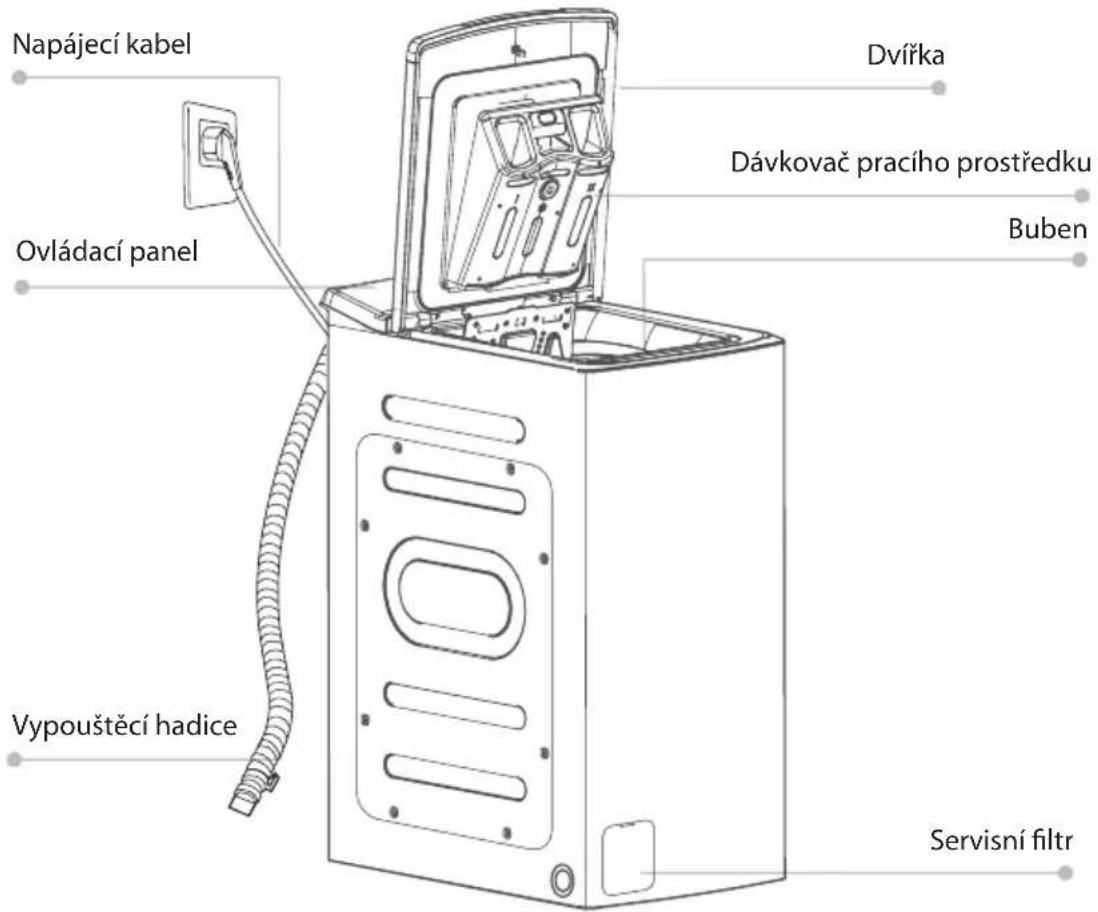

■ Popis spotřebiče

Poznámka!

- Produktová tabulka je pouze informativního charakteru, viz skutečný spotřebič.

Příslušenství

Zátky přepravních otvorů

Přívodní hadice na studenou vodu

Držák odtokové hadice (volitelný)

Návod k obsluze

Instalace

Místo instalace

Varování!

• Důležité je zajištění stability, aby nedošlo k pohybování spotřebiče!
• Ujistěte se, zda není spotřebič postaven na napájecím kabelu.

Před instalací spotřebiče je třeba zvolit následující místo:

1. Pevný, suchý a rovný povrch
2. Vyhněte se místům s přímým slunečním zářením
3. Místo s dostatečným větráním
4. Místo s teplotou nad 0 °C
5. Uchovávejte spotřebič co nejdále od zdrojů tepla, jako jsou kamna nebo plyn.

Vybalení pračky

Varování!

• Obalové materiály (např. fólie, polystyren) mohou být nebezpečné pro děti.

• Hrozí riziko udušení! Uchovávejte všechny obaly co nejdále od dětí.

• Vyjměte kartónovou krabici a polystyrénový obal.

• Zvedněte pračku a odstraňte spodní obal. Ujistěte se, zda je malá trojúhelníková pěna odstraněna spolu se spodním obalem. Pokud tomu tak není, položte spotřebič na jeho bok, pak odstraňte malou pěnu ze spodní části spotřebiče manuálně.

• Odstraňte pásku, která zajišťuje napájecí kabel a odtokovou hadici.

• Vyjměte z bubnu přívodní hadici.

Odstranění přepravních šroubů

Varování!

• Před používáním spotřebiče, je nutné odstranit přepravní šrouby ze zadní strany spotřebiče.
• Přepravní šrouby budete znovu potřebovat v případě přepravy spotřebiče, także je odložte na bezpečné místo.

Při odstraňování přepravních šroubů provedte následující kroky:

1. Pomocí klíče uvolněte 4 šrouby a vyjměte je.
2. Uzavřete otvory pomocí zátek přepravních otvorů.
3. Uschovejte přepravní šrouby pro jejich použití v budoucnu.

- Pojistné matice na všech čtyřech nožičkách musí být pevně přišroubovány k pouzdru pračky.

1. Zkontrolujte, zda jsou nožičky pevně připojeny ke spotřebiči. Pokud nejsou, otočte je do jejich původní polohy dotažením matic.
2. Uvolněte pojistnou matici a otáčejte nožičkami, dokud se nebudou pevně dotýkat podlahy.
3. Nastavte nožičky a zajistěte je pomocí klíče, přičemž se ujistěte, zda je spotřebič stabilní.

1 2 3 4

Zvednutí Snížení

Připojení hadice na přívod vody

Varování!

• Abyste zabránili úniku nebo poškození vodou, postupujte podle pokynů v této kapitole!
- Přívodní hadici nezkrucujte, nedrťte, neupravujte ani nevytrhávejte.
- V případě modelu vybaveného ventilem na teplou vodu, připojte k přípojce teplé vody. Spotřeba energie se u některých programů automaticky sníží.

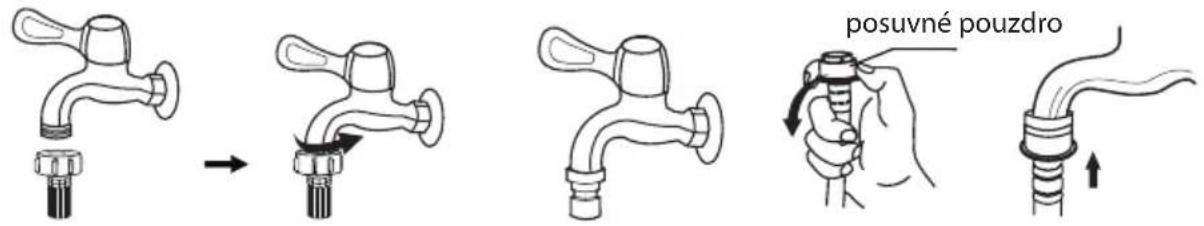

Přívodní hadici připojte tak, jak je znázorněno, přičemž existují dva způsoby připojení přívodní hadice.

1. Připojení mezi běžnou vodovodní přípojkou a přívodní hadicí.

1 2 3 4

Uvolněte upínací matici a čtyři šrouby

Dotáhněte upínací matici

posuvné pouzdro

Stiskněte posuvné pouzdro, zasuňte přívodní hadici do spojovací základny

Připojení je dokončeno

1. Spojení mezi šroubovací přípojkou a přívodní hadicí.

Přípojka se závitem a přívodní hadice Speciální přípojka pro pračku

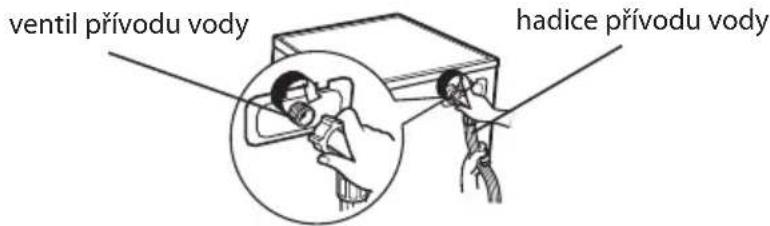

Druhý konec přívodního potrubí připojte k přívodnímu ventilu na zadní straně spotřebiče a dotáhněte potrubí pevně ve směru hodinových ručiček.

Vypouštěcí hadice

Varování!

• Vypouštěcí hadici nekrutte ani nenatahujte.
- Umístěte vypouštěcí hadici správně, v opačném případě by mohlo dojít k úniku vody.

Existují dva způsoby umístění konce vypouštěcí hadice:

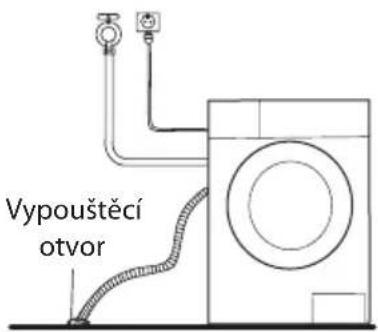

1. Vložte ji do vypouštěcího otvoru.

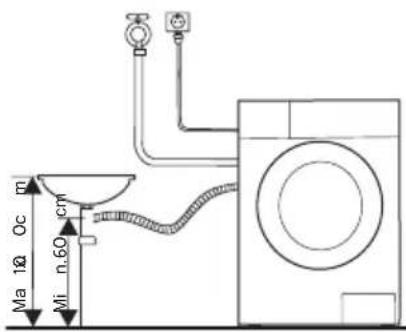

1. Připojte ji k odtokovému potrubí vypouštěcího otvoru.

Poznámka!

- Pokud je pračka vybavena držákem vypouštěcí hadice, nainstalujte jej tak, jak je uvedeno dále.

• Při instalaci vypouštěcí hadice, ji řádně upevněte pomocí provazu.
• Pokud je vypouštěcí hadice velmi dlouhá, nevtlačujte ji do pračky, protože to by mohlo způsobit abnormální zvuky.

ČÁST 3: PROVOZ

Rychly start

Upozornění!

- Před zahájením praní se ujistěte, zda je pračka správně nainstalována.

1. Před praním

1 2 3

Přidejte prací prostředek

Zavřete dvířka bubnu

5

Zavřete dvířka spotřebiče

Poznámka!

• Prací prostředek je třeba přidat do přihrádky „l“ po volbě předpírky pro spotřebiče s touto funkcí.
• Ujistěte se, že jsou dvířka bubnu jsou správně zajištěny.

• Všechny kovové háčky musí správně zajišťovat dvířka bubnu.

- Pred vložením prádla zkontrolujte váleček, musí se pohybovat hladce.

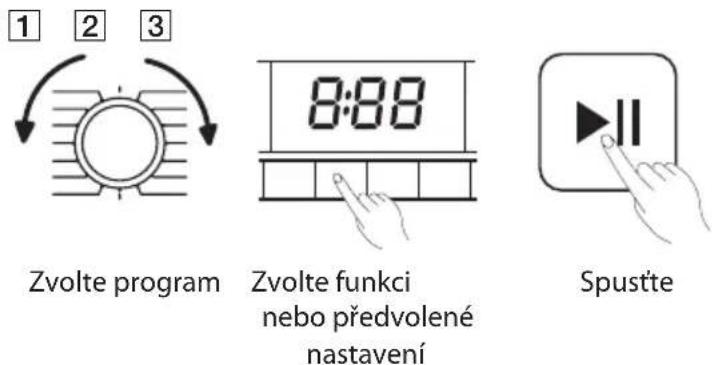

2. Praní

Poznámka!

- Pokud je zvoleno výchozí nastavení, krok 2 je možné přeskočit.

3. Po praní

Na displeji se zobrazí „End (Konec)“.

Před každým praním

• Provozní podmínky pro pračku by měly být (0 - 40) °C. V případě používání pod 0 °C, může dojít k poškození napájecího ventilu a vypouštěcího systému. Pokud je spotřebič umístěn v prostředí s teplotou 0 °C nebo méně, měl by být před používáním přemístěn do prostředí s běžnou teplotou, na zajištění toho, že nebude zamrzlá hadice přívodu vody a vypouštěcí hadice.
• Před praním prosím zkontrolujte štítky a vysvětlení použití pracího prostředku. Používejte nepěnivý nebo méně pěnivý prací prostředek vhodný pro praní v pračce.

Vyndejte z kapes všechny předměty

Zavažte dlouhé tkaničky, zapněte zipy nebo knoflíky

Malé kousky vložte do sáčku na praní

Otočte tkaninu, na níž se snadno tvoří žmolky a tkaninu s dlouhým vláknem naruby

Roztřidte oblečení s různými texturami

Varování!

• Při praní jednoho druhu oděvů, může dojít k výrazné tvorbě nahromadění, což způsobí alarm v důsledku výrazného nevyvážení. Proto se doporučuje přidat jeden nebo více kousků oblečení, které lze prát spolu, aby bylo možné plynule odvádět vodu.
• Neperte oděvy, které přišly do kontaktu s petrolejem, benzínem, alkoholem a jinými hořlavými materiály.

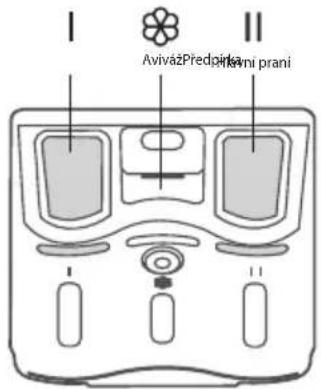

■ Dávkovač pracího prostředku

I Prostředek na předpírku

II Prostředek na hlavní praní

Aviváž

Vytáhněte dávkovač

Upozornění!

• Prací prostředek je třeba přidat jen do „přihrádky I“ po volbě předpírky pro pračky s touto funkcí.
• Při plnění pracích prostředků nebo aviváže nepřekračujte značku „MAX“.

Program I II Program I II
Bavlna	○ ● ○
Syntetika	○ ● ○
Mix	○ ● ○
Džíny	○ ● ○
Sportovní	○ ● ○
Čištění bubnu
20 °C		●	○
Intenzivní		●	○

- Prostředek nezbytný

○ Prostředek volitelný

Odstředění
Máchání a odstředění			○
Vlna		●	○
Denní 45'	○	●	○
Rychlé praní 15'		●	○
ECO 40-60		●	○

Poznámka!

• V případě použití hustého pracího prostředku, aditiva nebo aviváže, dříve než ho nalijete do přihrádky pro prací prostředek nebo aviváž, doporučujeme použit trochu vody na jeho zředění. Aby se zabránilo přetékání přihrádky během plnění vodou.
• Zvolte vhodný typ pracího prostředku pro různé teploty praní, abyste dosáhli nejlepšího výkonu praní při nižší spotřebě vody a energie.

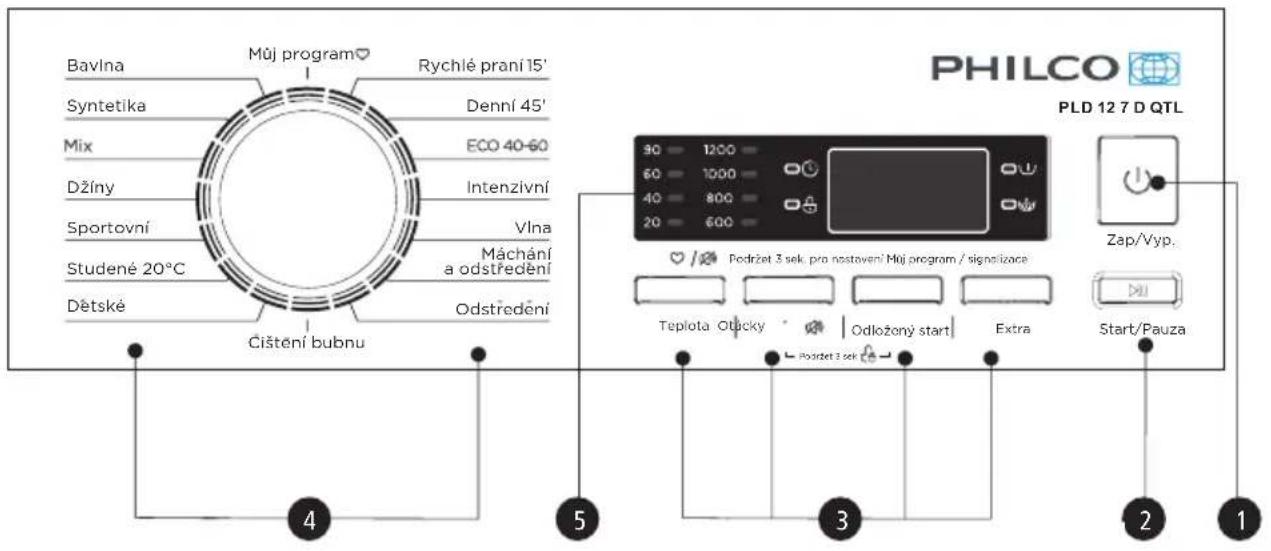

Ovládací panel (PLD 127 D QTL)

Poznámka!

- Tabulka je pouze informativního charakteru, viz skutečný spotřebič.

① Vypínač Zap./Vyp.

Slouží k zapnutí nebo vypnutí spotřebiče.

② Start/Pauza

Stisknutím tlačítka spustíte nebo pozastavíte cyklus praní.

③ Možnosti

Umožňují vám zvolit dodatečnou funkci a v případě volby se rozsvítí indikátor.

4 Programy

K dispozici jsou podle typu prádla.

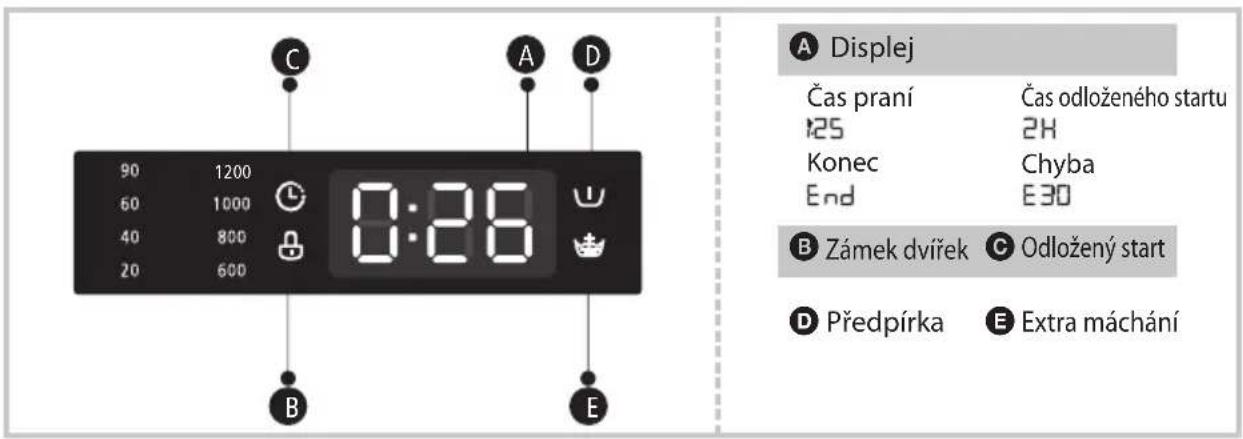

⑤ Displej

Na displeji se zobrazují nastavení, odhadovaný zbývající čas, možnosti a stavové zprávy pračky. Displej zůstane během celého cyklu zapnutý.

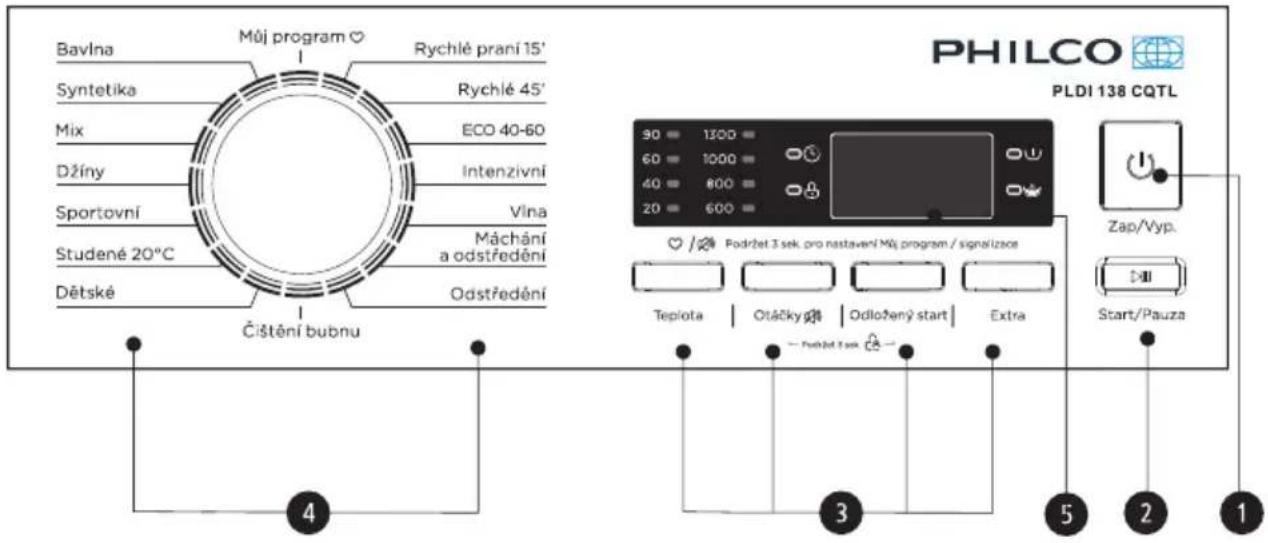

■ Ovládací panel (PLDI 138 CQTL)

Poznámka!

- Tabulka je pouze informativního charakteru, viz skutečný spotřebič.

① Vypínač Zap./Vyp.

Slouží k zapnutí nebo vypnutí spotřebiče.

② Start/Pauza

Stisknutím tlačítka spustíte nebo pozastavíte cyklus praní.

③ Možnosti

Umožňují vám zvolit dodatečnou funkci a v případě volby se rozsvítí indikátor.

4 Programy

K dispozici jsou podle typu prádla.

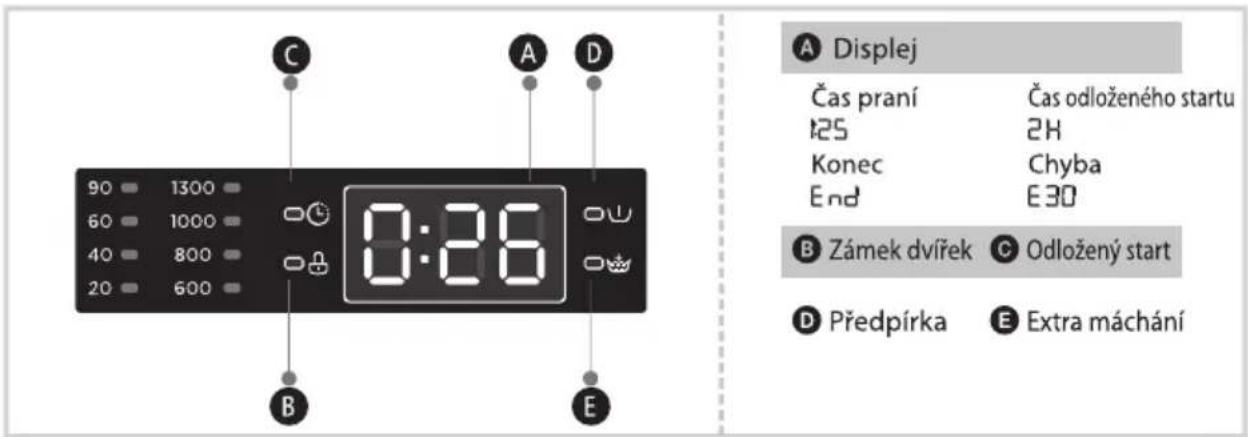

⑤ Displej

Na displeji se zobrazují nastavení, odhadovaný zbývající čas, možnosti a stavové zprávy pračky. Displej zůstane během celého cyklu zapnutý.

Možnosti

Předpírka	PředpírkaFunkce předpírky se může přidat před hlavním praním další praní, je vhodná na praní prachu zachyceného na povrchu oděvů; V případě volby této funkce, bude potřeba přidat prací prostředek do přihrádky (I).
Extra máchaní	Extra mácháníV případě volby této funkce, bude prádlo ještě jednou vymácháno.

Odložený start

Odložený startNastavení funkce odloženého startu:1. Zvolte program2. Stisknutím tlačítka odloženého startu zvolte čas (čas odloženého st3. Stisknutím tlačítka [Start/Pauza] spustíte provoz odloženého startu

Odložený start

Zvolte program Nastavte čas Spustte

Zrušení funkce odloženého startu:

Stiskněte tlačítko [Odložený start] tolikrát, dokud se na displeji nezobrazí 0H. stisknout před spuštěním programu. Pokud je program již spuštěný, vypnete ho vynulováním nového.

Upozornění!

- Pokud dojde k přerušení dodávky elektrické energie během provozu pračky, speciální paměť uloží zvolený program, a když dojde k obnově dodávky elektrické energie, znovu ho spustí.

Program Možnosti	Program Možnosti
	Odložený start	Extra máchání	Předpírka
Bavlna	○ ○	○
Rychlé praní 15'	○
Denní 45'	○ ○	○
ECO 40-60	○
Intenzivní	○
20 °C	○	○
Máchaní a odstředění	○	○
Odstředění	○

○ Prostředky volitelné (některé modely mají funkci inteligentního vážení, viz skutečný výrobek)

Ostatní funkce

Teplota

Teplota

Stisknutím tlačítka změníte rychlost odstředování.

1200: 0 - 600 - 800 - 1000 - 1200

Program	Počáteční rychlost (ot./min.)	Program	Počáteční rychlost (ot./min.)
	1200 1200
Bavlna 1200 Čištění bubnu -
Rychlé praní 15' 800 Dětské 800
Denní 45' 800 Sportovní 800
ECO 40-60 1200 Džíny 800
Intenzivní 800 Vlna	600
20 °C	1000	Syntetika	1200
Máchaní a odstředění	800	Mix	800
Odstředění	800

Dětský zámek

Abyste předešli nechtěné obsluze spotřebiče dětmi.

Zvolte program

Spustte

Podržte tlačítko [Otáčky] a [Odložený start] 3 sekundy, dokud nezazní zvukový signál.

Upozornění!

• Když je funkce „Dětský zámek“ aktivní, uslyšíte tři pípnutí. Po stisknutí tlačítek.
• Funkci deaktivujete stisknutím tlačítek na 3 sekundy.
  „Dětský zámek“ uzamkne všechna tlačítka kromě tlačítka napájení.
• Odpojením spotřebiče od napájení deaktivujete dětský zámek.

Ztlumení zvukového signálu

Otáčky

Zvolte program

Stiskněte tlačítko [Otáčky] na 3 sekundy, čímž ztlumíte zvukový signál.

Pokud chcete aktivovat funkci zvukového signálu, stiskněte opět toto tlačítko na 3 sekundy.

Nastavení zůstane zachováno až do následujícího vynulování.

Upozornění!

- Po aktivování funkce ztlumení akustické indikace, nebudou zvuky více aktivovány.

Mùj program

Uložení často používaného programu do paměti.

Po volbě programu a nastavení možností stiskněte tlačítko [Teplota] 3 sekundy před spuštěním praní.

Počáteční nastavení je program bavlna.

Programy

Programy jsou k dispozici podle typu prádla.

Program
Bavlna Tkaniny odolné vůči opotřebení, tepelně odolné tkaniny vyrobené z bavlny nebo Inu.
Syntetika Praní oděvů ze syntetického vlákna, jako jsou například: košile, kabáty, smíšených tkanin. V průběhu praní úpletových tkanin, by mělo být sníženo množství pracího prostředku v důsledku jejich uvolněné konstrukce a lehké tvorby bublin.
Dětské Praní dětského oblečení, díky čemuž bude dětské oblečení čistší a lépe vypláchnuté, na ochranu dětské pokožky.
Denní 45' Na rychlé praní mírně špinavého oblečení.
Mix	Smíšená náplň sestávající z tkanin vyrobených z bavlny a syntetiky.
Sportovní Praní sportovního oblečení.
Džíny Speciální program pro džíny.
Rychlé praní 15' Extra krátký program, vhodný pro praní mírně znečištěného a malého množství prádla.
Jemné Program určený pro jemné tkaniny, které lze prát, např. vyrobené z hedvábí, saténu, syntetických vláken nebo směsových tkanin.
Vlna Tkaniny vyrobené z vlny určené pro ruční praní nebo praní v pračce nebo tkaniny z bohaté vlny. Mimořádně jemný program praní pro zabránění smrštování, který využívá delší přestávky v programu (tkaniny zůstávají v pracím roztoku).
Odstředění	Extra odstředování s volitelnou rychlostí otáček odstředování.
Máchání a odstředění	Extra máchání s odstředováním.
Čištění bubnu Program speciálně navržený pro čištění bubnu a potrubí v tomto spotřebiči. Používá sterilizaci při vysoké teplotě 90 °C, aby bylo prádlo praná ještě čistší. Po provedení tohoto programu není možné přidat prádlo nebo jiné praní. Když je vloženo správné množství chlorového bělícího prostředku, efekt čištění bubnu bude ještě lepší. Zákazník může používat tento program pravidelně dle potřeby.
ECO 40-60	Výchozí teplota 40 °C, není možné zvolit jinou teplotu, program vhodný na praní prádla při teplotě 40 °C - 60 °C.
Intenzivní Tento program zvyšuje účinek praní se ale současně i čas praní.
20 °C Praní v pestrobarevného oblečení, chrání barvy.

■ Tabulka programů praní

Model: PLD 127 D QTL

Program Náplň (kg) Teplota (°C) Přednastavený čas
	7.0
Bavlna 7.0 40 2:40
Syntetika 3.5 40 2:20
Mix 7.0 40 1:37
Džíny 7.0 60 1:45
Sportovní 3.5 40 1:31
20 °C 3.5 20 1:01
Dětské	7.0 60 1:42
Čištění bubnu	-	90 1:18
Odstředění	7.0	--	0:12
Máchání a odstředění	7.0	--	0:20
Vlna	2.0 40 1:07
Intenzivní 7.0	40 3:48
ECO 40-60	7.0	--	3:25
Denní 45'	2.0 40 0:45
Rychlé praní 15'	2.0	Studená	0:15

• Odpovídá EN 60456: 2016, (EU) č. 1061/2010,

Třída energetické účinnosti EU je: A +++

Program energetických testů: Intenzivní 60/40 °C; Rychlost: nejvyšší rychlost;

Jiné než výchozí.

Poloviční náplň pro spotřebič 7,0 kg: 3,5 kg.

• Odpovídá EN 60456: 2016 / prA2019, (EU) 2019/2014, (EU) 2019/2023,

Třída energetické účinnosti EU je: D

Program energetických testů: ECO 40-60.

Jiné než výchozí.

Poloviční náplň pro spotřebič 7,0 kg: 3,5 kg.

Čtvrtinová náplň pro spotřebič 7,0 kg: 2,0 kg.

Poznámka!

- Údaje v této tabulce jsou pouze informační. Skutečné parametry se mohou od parametrů ve výše uvedené tabulce lišit.

■ Tabulka programů praní

Model: PLDI 138 CQTL

Program Náplň (kg) Teplota (°C) Přednastavený čas
	8.0
Bavlna 8.0 40 3:39
Syntetika 4.0 40 3:17
Mix 8.0 40 1:37
Džíny 8.0 60 1:45
Sportovní 4.0 40 1:31
20 °C 4.0 20 1:01
Dětské	8.0 60 1:42
Čištění bubnu	-	90 1:18
Odstředění	8.0	--	0:12
Máchání a odstředění	8.0	--	0:20
Vlna	2.0 40 1:07
Intenzivní 8.0	40 3:48
ECO 40-60	8.0	--	3:32
Denní 45'	2.0 40 0:45
Rychlé praní 15'	2.0	Studená	0:15

• Odpovídá EN 60456: 2016, (EU) č. 1061/2010,

Třída energetické účinnosti EU je: A +++

Program energetických testů: Intenzivní 60/40 °C; Rychlost: nejvyšší rychlost;

Jiné než výchozí.

Poloviční náplň pro spotřebič 8,0 kg: 4,0 kg.

• Odpovídá EN 60456: 2016 / prA2019, (EU) 2019/2014, (EU) 2019/2023,

Třída energetické účinnosti EU je: D

Program energetických testů: ECO 40-60.

Jiné než výchozí.

Poloviční náplň pro spotřebič 8,0 kg: 4,0 kg.

Čtvrtinová náplň pro spotřebič 8,0 kg: 2,0 kg.

Poznámka!

- Údaje v této tabulce jsou pouze informační. Skutečné parametry se mohou od parametrů ve výše uvedené tabulce lišit.

ČÁST 4: ÚDRŽBA

Čištění a péče

Varování!

- Ještě před zahájením údržby odpojte spotřebič od elektrické sítě a zavřete přívod vody.

Čištění vnějšího povrchu spotřebiče

Správná údržba pračky dokáže prodloužit její životnost. V případě potřeby je možné vyčistit povrch zředěnými, jemnými, neutrálními čisticími prostředky. Pokud dojde k přetečení vody, ihned ji otřete vlhkou tkaninou. Není dovoleno použít žádné ostré předměty.

- Je zakázáno používat kyselinu mravenčí a její zředěná rozpouštědla nebo ekvivalenty, jako je alkohol, rozpouštědla nebo chemické produkty, atd.

Čištění bubnu

Rezavé zbytky uvnitř bubnu z kovových prvků je třeba okamžitě odstranit čisticími prostředky bez obsahu chlóru. Nikdy nepoužívejte drátěnou vlnu.

Poznámka!

• V průběhu čištění bubnu nevkládejte prádlo do pračky.

Čištění přívodního filtru

Poznámka!

- Přívodní filtr musí být vyčištěn tehdy, pokud jím prochází méně vody.

Mytí filtru pod tekoucí vodou

1. Zavřete vodovodní přívod.
2. Odpojte hadici přívodu vody z uzávěru.
3. Vyčistěte filtr.
4. Opětovně připojte hadici přívodu vody.

Mytí filtru v pračce:

1. Odšroubujte přívodní potrubí ze zadní strany spotřebiče.
2. Vytáhněte filtr pomocí dlouhých kleští a po umytí ho nainstalujte zpět.
3. Pomocí kartáčku vyčistěte filtr.
4. Opětovně připojte přívodní hadici.

Poznámka!

• Pokud není kartáček čistý, můžete filtr vytáhnout a umýt samostatně;
  • Znovu připojte a otevřete přívod vody.

Čištění dávkovače pracího prostředku

1. Zatlačte šipku, která se nachází na krytu přihrádky pro aviváž uvnitř dávkovače.
2. Zvedněte západku směrem nahoru a vyjměte kryt přihrádky pro aviváž a omyjte všechny drážky vodou.
3. Vratte kryt prihrádky pro aviváž na své místo a zatlačte dávkovač do původní polohy.

1 2 3

Stisknutím pojistky vytáhněte dávkovač pracího prostředku

Vyčistěte dávkovač pracího prostředku pod vodou

Zasuňte dávkovač pracího prostředku na své místo

Poznámka!

- Na čištění spotřebiče nepoužívejte alkohol, rozpouštědla ani chemické produkty.

Čištění filtru vypouštěcího čerpadla

Varování!

• Dávejte pozor na horkou vodu!
- Nechte vychladnout roztok pracího prostředku.
- Pred čištěním odpojte pračku od elektrické síti, abyste předešli úrazu elektrickým proudem.
• Filtr vypouštěcího čerpadla dokáže préfiltrovat príze a malé cizí prvky z praní.
• Filtr čistěte pravidelně, abyste zajistili normální provoz pračky.

1

Otevřete spodní kryt Filtr vyjměte jeho otáčením proti směru hodinových ručiček

3

Zavřete spodní krytOdstraňte cizí předměty

Upozornění!

• Ujistěte se, zda je kryt ventilu a nouzová vypouštěcí hadice správně nainstalována, kry zasunuty tak, aby byly zarovnány s plotnami otvorů, v opačném případě by mohlo dojít k úniku vody.
• V průběhu používání spotřebiče a v závislosti na zvoleném programu, může být v čerpadle horká voda. V průběhu cyklu praní nikdy nevyjímejte kryt čerpadla, ale vždy počkejte, dokud spotřebič neskončí cyklus a není vyprázdněn. Při vrácení krytu na jeho místo se ujistěte, zda je dobře dotažený.

Řešení problémů

Pokud nefunguje spuštění spotřebiče nebo se zastaví během provozu, zkuste si nejprve najít řešení problému v níže uvedené tabulce. Pokud řešení nenajdete, kontaktujte servisní středisko.

Problém Příčina Řešení
Nelze spustit pračku. Dvířka nejsou zavřená správně.		Opět ji spustte po zavření dvířek.Zkontrolujte, zda nedošlo k zaseknutínějakého oblečení.
Nelze otevřít dvířka. Funguje systém ochrany pračky.		Odpojte napájecí kabel a znovu spusttepračku.
Došlo k úniku vody.	Připojení mezi přívodní hadicí nebovypouštěcí hadicí není těsné.	Zkontrolujte a upevněte vodovodníhadice. Vyčistěte vypouštěcí hadici.
V dávkovači jsouzbytky pracíhoprostředku.	Prací prostředek je navlhčený nebonahromaděný.	Vyčistěte a vytřete dávkovač pracíhoprostředku.
Nerozsvítí se indikátornebo displej.	Odpojte napájecí PC desku nebo jeproblém s připojením kabelovéhosvazku.	Zkontrolujte, zda nedošlo k výpadkudodávky elektrické energie a zda jesprávně připojena zástrčka napájecíhokabelu.
Abnormální hluk.		Zkontrolujte, zda bylo odmontovánoupevnění (šrouby).Zkontrolujte, zda je spotřebičnainstalován na pevné a rovné podlaze.

Modely s LED displejem:

Popis Příčina Řešení
E30	Dvířka nejsou zavřená správně.	Opět spustte spotřebič po zavření dvířek.Zkontrolujte, zda nedošlo k zaseknutínějakého oblečení.
E10	Problém se vstřikováním vody vprůběhu praní.	Zkontrolujte, zda není tlak vody velmi nízký.Dotáhněte vodovodní potrubí.Zkontrolujte, zda není zablokovaný filtrvstupního ventilu.
E21	Nadměrný čas vypouštění vody.	Zkontrolujte, zda není zablokovaná vypouštěcíhadice.
E12	Voda protéká. Restartujte pračku.
EXX	Jiné problémy.	Nejdříve prosím vyzkoušejte opět spustitprovoz, a pokud problém stále přetrvává,kontaktujte servisní středisko.

Poznámka!

- Po zkontrolování spotřebič zapněte. Pokud se vyskytne problém, se na displeji opět zobrazí další výstražné kódy, kontaktujte servisní středisko.

■ Technické údaje

Napájení 220 - 240 V ~, 50 Hz
MAX. proud 10 A
Standardní tlak vody 0.1 MPa	- 1 MPa
Model Kapacita praní		Rozměry(š x h x v) mm	Hmotnost Jmenovitý výkon
PLD 127 D QTL 7.0 kg 400/61	0/875 56 kg 2100 W
PLDI 138 CQTL 8.0 kg 400/61	0/875 56 kg 2000 W

ČÁST 5: INFORMAČNÍ LIST

Informační list DELEGOVANÉ NAŘÍZENÍ KOMISE (EU) 2019/2016
Název nebo ochranná známka výrobce: PHILCO
Adresa výrobce: U Sanitasu 1621, Říčany 251 01, CZ
Identifikační značka modelu: PLD 127 D QTL
Základní specifikace: Automatická pračka vrchem plněná
Parametr Hodnota	Parametr Hodnota
Kapacita (kg) 7.0	Rozměry v cm			Výška 88
				Šířka 40
				Hloubka 61
Třída účinnosti index EEI _w	80.0		Třída energetické účinnosti*	D
Účinnost praní index	1.031		Účinnost máchání (g/kg)	5.0
Spotřeba energie v kWh za cyklus, na základě eco 40-60 programu. Aktuální spotřeba energie bude záviset na tom, jak se spotřebič používá.	0.690		Spotřeba vody litrů na cyklus, vztahuje se na program ECO 40-60. Aktuální spotřeba vody závisí na tom, jak se spotřebič používá a na tvrdosti vody.	45
Maximální teplota uvnitř používané textilie (°C)	Plná náplň 36		Zbývající vlhkost obsah (%)	Plná náplň 62.9
	1/2 náplň 29 1/2	náplň 62.9
	1/4 náplň 23 1/4	náplň 62.9
Rychlost odstředování (ot / min)	Plná náplň 1200		Účinnost sušení při odstředění	C1/2 náplň 1200
	1/4 náplň 1200
Trvání programu (h: min)	Plná náplň	3:28	Typ spotřebiče	Volně stojící
	1/2 náplň	2:42
	1/4 náplň	2:42
Akustický zvuk emise hluku (dB(A) re 1 pW) (režim odstředění)	80		Třída akustických emisí hluku	C
Režim vypnuto (W)	0.50		Pohotovostní režim (W)	1.00
Režim vypnuto (W)	4.00		Sítový pohotovostní režim (W) (pokud je dostupný)	N/A
Minimální doba trvání záruky nabízené dodavatelem: 24 měsíců
Tento produkt byl navržen tak, aby uvolňoval stříbrné ionty během pracího cyklu		Ne
Dodatečné informace:
Webový odkaz na web výrobce, kde jsou informace uvedené v bodě 9 přilohy II dle nařízení Komise (EU) 2019/2023 najdete na: www.philco.cz

* A (nejvyšší účinnost) až G (nejnižší účinnost)

Informační listDELEGOVANÉ NAŘÍZENÍ KOMISE (EU) 2019/2016
Název nebo ochranná známka výrobce: PHILCO
Adresa výrobce: U Sanitasu 1621, Říčany 251 01, CZ
Identifikační značka modelu: PLDI 138 CQTL
Základní specifikace: Automatická pračka vrchem plněná
Parametr Hodnota	Parametr Hodnota
Kapacita (kg) 8.0	Rozměry v cm			Výška 88
				Šířka 40
				Hloubka 61
Třída účinnosti index EEIw	68.6		Třída energetické účinnosti*	C
Účinnost praní index	1.031		Účinnost máchání (g/kg)	5.0
Spotřeba energie v kWh za cyklus, na základě eco 40-60 programu. Aktuální spotřeba energie bude záviset na tom, jak se spotřebič používá.	0.624		Spotřeba vody litrů na cyklus, vztahuje se na program ECO 40-60. Aktuální spotřeba vody závisí na tom, jak se spotřebič používá a na tvrdosti vody.	48
Maximální teplota uvnitř používané textilie (°C)	Plná náplň 40		Zbývající vlhkost obsah (%)	Plná náplň 53.9
	1/2 náplň 31 1/2	náplň 53.9
	1/4 náplň 23 1/4	náplň 53.9
Rychlost odstředování (ot / min)	Plná náplň 1300		Účinnost sušení při odstředění	B1/2 náplň 1300
	1/4 náplň 1300
Trvání programu (h: min)	Plná náplň 3:32		Typ spotřebiče	Volně stojící
	1/2 náplň	2:48
	1/4 náplň	2:48
Akustický zvuk emise hluku (dB(A) re 1 pW) (režim odstředění)	80		Třída akustických emisí hluku	C
Režim vypnuto (W)	0.50		Pohotovostní režim (W)	1.00
Režim vypnuto (W)	4.00		Sítový pohotovostní režim (W) (pokud je dostupný)	N/A
Minimální doba trvání záruky nabízené dodavatelem: 24 měsíců
Tento produkt byl navržen tak, aby uvolňoval stříbrné ionty během pracího cyklu		Ne
Dodatečné informace:
Webový odkaz na web výrobce, kde jsou informace uvedené v bodě 9 přilohy II dle nařízení Komise (EU) 2019/2023 najdete na: www.philco.cz

* A (nejvyšší účinnost) až G (nejnižší účinnost)

POKYNY A INFORMACE O LIKVIDACI POUŽITÝCH BALENÍ MATERIÁLŮ

Obalové materiály zlikvidujte na veřejném místě pro likvidaci odpadu.

LIKVIDACE POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH SPOTŘEBIČŮ

Význam symbolu na výrobku, jeho příslušenství nebo obalu znamená, že s tímto výrobkem nesmí být zacházeno jako s domovním odpadem. Tento výrobek zlikviduje na příslušném sběrném místě pro recyklaci odpadu z elektrických a elektronických zařízení. Popřípadě je možné v některých státech Evropské unie nebo jiných evropských státech vrátit své výrobky místnímu prodejci, v případě koupě obdobného nového výrobku. Správná likvidace tohoto výrobku pomůže ušetřit cenné přírodní zdroje a pomoci při prevenci případného negativního vlivu na životní prostředí a lidské zdraví, ke kterému by mohlo dojít v důsledku nesprávné likvidace odpadu. Podrobnější informace získáte od místního úřadu nebo v nejbližším středisku pro sběr odpadu. Nesprávná likvidace tohoto typu odpadu může podléhat vnitrostátním předpisům o pokutách.

Pro podnikatelské subjekty v Evropské unii

Chcete-li zlikvidovat elektrické nebo elektronické zařízení, vyžádejte si potřebné inform svého prodejce nebo dodavatele.

Likvidace v ostatních státech mimo Evropskou unii

Chcete-li zlikvidovat tento výrobek, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo svého prodejce.

Tento výrobek splňuje všechny základní požadavky nařízení EU, které se na něj vztahují.

Změny v textu, designu a technických údajích se mohou vyskytnout bez předchozího upo vyhrazujeme si právo provést tyto změny.

Originál tohoto návodu k obsluze je v českém jazyce.

TECHNICKÉ INFORMACE

Technické informace se nachází na typovém štítku na vnitřní straně spotřebiče a na energetickém štítku. QR kód, na dodaném energetickém štítku, obsahuje odkaz na registraci spotřebiče v databázi EU Eprel.

Uchovejte si energetický štítek, návod k použití, spolu s dalšími dokumenty dodanými s přístrojem.

INFORMACE O TESTOVÁNÍ

Dodané zařízení je v souladu s EcoDesignem a EN60456:2016, EN60456:2016/A11:2020, CLC/TS 50707:2020, CLC/TS50677:2019, EN50564:2011, EN60704-1:2020+A11:2012, EN60704-2-4:2012+A11:2020, EN60704-3:2019. Požadavky na přístup vzduchu pro správný provoz přístroje, minimální vzdálenost od zdi a rozměry přístroje, jsou součástí tohoto návodu. V případě dalších dotazů se obraťte na výrobce.

PÉČE O ZÁKAZNÍKA A SERVIS

Vždy používejte pouze originální náhradní díly.

Označení modelu a sériové číslo naleznete na typovém štítku. Polohu typového štítku je možné změnit bez předchozího upozornění.

Originální náhradní díly pro některé konkrétní komponenty jsou k dispozici minimálně 7 nebo 10 let. Závisí to na typu komponentu a na uvedení posledního spotřebiče daného modelu na trh.

Při kontaktování našeho autorizovaného servisu mějte k dispozici modelové označení, sériové číslo a popis závady.

Pro stažení dokumentů navštivte www.philco.cz.

Pro nahlášení závady a získání dalších servisních informací navštivte https://philco.cz/podpora-a-servis.

Změny vyhrazeny bez předchozího upozornění.

Výrobce/Manufacturer:

Fast ČR, a.s.

U Sanitasu 1621

Ríčany 251 01, CZECH REPUBLIC

Distributor:

FAST PLUS, a.s.

Na pántoch 18, 831 06 Bratislava

SLOVAKIA

Distributor:

FAST Poland Sp. z o. o.
