NÁVOD K OBSLUZE PHD 62 FS Philco

Děkujeme, že jste si koupil výrobek značky PHILCO. Aby mohl váš spotřebič sloužit dobře, přečtěte si všechny pokyny uvedené v tomto návodu k obsluze.

Vážený zákazníku,

děkujeme vám, že jste zvolil naši indukční sklokeramickou varnou desku.

Přečtěte si pozorně tento návod a uschovejte jej k další potřebě, umožní vám to využít všech předností spotřebiče..

OBSAH

ČÁST 1: BEZPEČNOST ....2

ČÁST 2: POPIS SPOTŘEBIČE....7

Technické specifikace 7

Popis ovládacího panelu 8

ČÁST 3: POUŽITÍ SPOTŘEBIČE 8

Zobrazení na displeji....8

Větrání 8

ČÁST 4: ZAPNUTÍ A OBSLUHA SPOTŘEBIČE ......9

Před prvním použitím....9

Princip indukce 9

Dotykové ovládání....9

Zapnutí....9

Detekce nádobí....10

Indikace zbytkového tepla....10

Funkce Booster a double booster 10

Časovač....11

Funkce přemostění......12

Uzamknutí ovládacího panelu 12

ČÁST 5: RADY K VAŘENÍ ......13

Příklady nastavení výkonu....14

ČÁST 6: ÚDRŽBA A ČISTĚNÍ....14

ČÁST 7: CO DĚLAT PŘI POTÍŽÍCH....15

ČÁST 8: NÁVOD K INSTALACI....17

ČÁST 9: ELEKTRICKÉ PŘIPOJENÍ......18

Připojení varné desky 18

Zařízení bylo testováno podle platných směrnic Evropské unie. Zařízení vyhovuje bezpečnostním ustanovením platným pro elektrické spotřebiče v Evropské unii.

UPOZORNĚNÍ PŘED POUŽITÍM

• SPOTŘEBIČ VYBALTE Z OBALU. UJISTĚTE SE, ŽE JSTE PŘED PRVNÍM POUŽITÍM ODSTRANILI VŠECHNY REKLAMNÍ A PROPAGAČNÍ ŠTÍTKY.
• INSTALACE A PŘIPOJENÍ SPOTŘEBIČE MUSÍ BÝT PROVEDENY KVALIFIKOVANOU OSOBOU. VÝROBCE NEZODPOVÍDÁ ZA POŠKOZENÍ SPOTŘEBIČE ANI ŠKODY ZPŮSOBENÉ V DŮSLEDKU NESPRÁVNÉ MONTÁŽE A ZAPOJENÍ.
• ZABUDOVANÉ SPOTŘEBIČE MOHOU BÝT POUŽÍVÁNY POUZE, POKUD BYLY INSTALOVÁNY DO VHODNÉ JEDNOTKY, KTERÁ ODPOVÍDÁ PŘÍSLUŠNÝM STANDARDŮM.
• TENTO SPOTŘEBIČ JE URČEN POUZE K PŘÍPRAVĚ JÍDLA V DOMÁCNOSTI, NEMŮŽE BÝT POUŽIT K JINÉMU ÚČELU NEBO PRO KOMERČNÍ ČI PRŮMYSLOVÉ VYUŽITÍ.
• SPOTŘEBIČ NEUPRAVUJTE A NEMĚŇTE.
• NEPOUŽÍVEJTE SPOTŘEBIČ KE KRÁJENÍ NEBO SEKÁNÍ POTRAVIN (NAPŘ. CHLEBA). SKLENĚNÝ POVRCH SPOTŘEBIČE NESMÍ BÝT POUŽÍVÁN JAKO PRACOVNÍ PLOCHA.
• PŘIPOJUJTE SPOTŘEBIČ POUZE K ŘÁDNĚ UZEMNĚNÉMU OBVODU, KTERÝ ODPOVÍDÁ PLATNÝM PŘEDPISŮM ELEKTRICKÉ BEZPEČNOSTI. POKUD SI NEJSTE JISTI, ZDA POUŽÍVANÝ ELEKTRICKÝ OBVOD JE ŘÁDNĚ UZEMNĚN, KONTAKTUJTE KVALIFIKOVANÉHO ELEKTRIKÁŘE.
• NEPOUŽÍVEJTE ADAPTÉRY, ROZDVOJKY ANEBO PRODLUŽOVACÍ KABELY.

• SPOTŘEBIČ NESMÍ BÝT UMÍSTĚN NAD MYČKOU NÁDOBÍ, PRAČKOU ANI SUŠIČKOU: PÁRA MŮŽE POŠKODIT ELEKTRICKÉ OBVODY.

• SPOTŘEBIČ NESMÍ BÝT SPOUŠTĚN EXTERNÍM ČASOVAČEM ANI DÁLKOVÝM OVLÁDACÍM SYSTÉMEM.

• UPOZORNĚNÍ: PROCES VAŘENÍ MUSÍ BÝT POD DOHLEDEM. KRÁTKODOBÝ PROCES VAŘENÍ MUSÍ BÝT NEUSTÁLE POD DOHLEDEM.

POUŽITÍ SPOTŘEBIČE

- PO POUŽITÍ PLOTÝNKY VYPNĚTE.

• NENECHÁVEJTE ZAPNUTÝ SPOTŘEBIČ BEZ DOZORU, ZVLÁŠTĚ PŘI PŘÍPRAVĚ NA TUKU NEBO OLEJI. MOHLO BY DOJÍT K RYCHLÉMU VZNÍCENÍ, POKUD BY DOŠLO KE SPÁLENÍ

• BĚHEM POUŽITÍ A PO NĚM BUĎTE OPATRNÍ, ABYSTE SE NESPÁLILI.

- DBEJTE ZVÝŠENÉ OPATRNOSTI, POKUD V BLÍZKOSTI ZAPNUTÉHO SPOTŘEBIČE BUDETE POUŽÍVAT JINÝ ZAPNUTÝ SPOTŘEBIČ (NAPŘ. ŽEHLIČKU) A UJISTĚTE SE, ŽE SE PŘÍVODNÍ KABEL NEDOTÝKÁ ANI NENÍ V BLÍZKOSTI VARNÝCH PLOCH.

• DO BLÍZKOSTI SPOTŘEBIČE NEPOKLÁDEJTE PŘEDMĚTY CITLIVÉ NA MAGNETICKÉ POLE (PLATEBNÍ KARTY, MAGNETICKÁ MÉDIA, KALKULÁTORY).

• DO BLÍZKOSTI VARNÝCH PLOCH NEPOKLÁDEJTE ŽÁDNÉ KOVOVÉ PŘEDMĚTY ANI ŽÁDNÉ HOŘLAVÉ MATERIÁLY, JAKOU JSOU NOŽE, VIDLIČKY, LŽÍCE, UTĚRKY NEBO POKLIČKY APOD., JELIKOŽ SE MOHOU ZAHŘÍVAT NEBO VZNÍTIT.

- NA POVRCH DESKY NEPOKLÁDEJTE ŽÁDNÉ KOVOVÉ PŘEDMĚTY KROMĚ VARNÝCH NÁDOB. MŮŽE DOJÍT K JEJICH ZAHŘÁTÍ, ROZTAVENÍ A VZPLANUTÍ.

- SPOTŘEBIČ NIKDY NEZAKRÝVEJTE UBRUSY ANI JINÝMI KRYTY. MŮŽE DOJÍT K JEJICH PŘEHŘÁTÍ A VZNÍCENÍ.

• TENTO SPOTŘEBIČ MŮŽE BÝT POUŽÍVÁN DĚTMI OD 8 LET VĚKU, OSOBAMI SE SNÍŽENÝMI FYZICKÝMI, SMYSLOVÝMI A MENTÁLNÍMI SCHOPNOSTMI I OSOBAMI S NEDOSTATKEM ZKUŠENOSTÍ A ZNALOSTÍ ZA PŘEDPOKLADU, ŽE BUDOU PRACOVAT POD KVALIFIKOVANÝM DOZOREM NEBO BUDOU ÚČINNĚ SEZNÁMENY S OBSLUHOU A HROZÍCÍMI NEBEZPEČÍMI.
• DĚTI SI SE SPOTŘEBIČEM NESMĚJÍ HRÁT.
- DĚTI NESMĚJÍ PROVÁDĚT ČISTĚNÍ A ÚDRŽBU SPOTŘEBIČE, POKUD NEJSOU POD DOZOREM.

UPOZORNĚNÍ NA NEBEZPEČÍ POŠKOZENÍ SPOTŘEBIČE

• HRUBÁ NEBO POŠKOZENÁ DNA VARNÝCH NÁDOB (LITINOVÉ NESMALTOVANÉ HRNCE) MOHOU POŠKODIT POVRCH.
• SKLOKERAMICKÝ POVRCH ROVNĚŽ POŠKODÍTE ABRAZIVNÍMI ČISTÍCÍMI PROSTŘEDKY A PÍSKEM.
  • NA DESKU NENECHTE PADAT ŽÁDNÉ PŘEDMĚTY, ANI MALÉ.
  • NA OKRAJE DESKY NENARÁŽEJTE NÁDOBAMI.
• ZAJISTĚTE VĚTRÁNÍ SPOTŘEBIČE PODLE POKYNŮ VÝROBCE.
• PRÁZDNÉ NÁDOBY NEODKLÁDEJTE NA DESKU A NEPONECHÁVEJTE JE NA NÍ.
• CUKR, UMĚLÉ HMOTY A HLINÍKOVÉ PŘEDMĚTY (FÓLIE) NESMĚJÍ PŘIJÍT DO STYKU S VARNÝMI ZÓNAMI. TYTO PŘEDMĚTY MOHOU ZPŮSOBIT POŠKOZENÍ, PRASKNUTÍ NEBO JINÉ TRVALÉ ZMĚNY SKLOKERAMICKÉ DESKY PO OCHLAZENÍ: SPOTŘEBIČ ZAPNĚTE A ZA TEPLA ODSTRAŇTE ZBYTKY Z DESKY (NEPOPALTE SE).

• VAROVÁNÍ: NEBEZPEČÍ POŽÁRU: NEPOKLÁDEJTE ŽÁDNÉ PŘEDMĚTY NA POVRCH DESKY.
- NEPOKLÁDEJTE ŽÁDNÉ PŘEDMĚTY VČETNĚ HRNCŮ NA OVLÁDACÍ PANEL.
- POKUD JE POD VESTAVĚNOU DESKOU UMÍSTĚNA UKLÁDACÍ ZÁSUVKA, UJISTĚTE SE, ŽE MEZI PŘEDMĚTY V ZÁSUVCE A NEJNIŽŠÍ ČÁSTÍ SPOTŘEBIČE JE DOSTATEČNÝ PROSTOR (2 CM). JE TO DŮLEŽITÉ PRO CHLAZENÍ SPOTŘEBIČE.
• DO PROSTOR POD VARNOU DESKOU NEUKLÁDEJTE ŽÁDNÉ HOŘLAVÉ PŘEDMĚTY (NAPŘ. SPREJE). TAKÉ VNITŘNÍ ZAŘÍZENÍ ZÁSUVKY MUSÍ BÝT ODOLNÉ TEPLU.

UPOZORNĚNÍ PRO PŘÍPAD POŠKOZENÍ SPOTŘEBIČE

• POKUD DOJDE K ZÁVADĚ NEBO NEHODĚ, VYPNĚTE SPOTŘEBIČ A ODPOJTE JEJ OD SÍTĚ.
• POKUD JE POVRCH DESKY POPRASKANÝ NEBO PRASKLÝ, ODPOJTE SPOTŘEBIČ OD SÍTĚ A OBRAŤTE SE NA SERVISNÍ STŘEDISKO.
• OPRAVY MŮŽE PROVÁDĚT POUZE SPECIALISTA. NEOPRAVUJTE SPOTŘEBIČ SAMI.
  • VAROVÁNÍ: PŘI PRASKNUTÍ DESKY ODPOJTE OKAMŽITĚ SÍŤOVÝ PŘÍVOD, HROZÍ ÚRAZ ELEKTRICKÝM PROUDEM.

DALŠÍ UPOZORNĚNÍ

• DBEJTE, ABY VARNÁ NÁDOBA STÁLA VŽDY VE STŘEDU PLOTÝNKY. DNO NÁDOBY MUSÍ POKRÝVAT CO NEJVĚTŠÍ ČÁST PLOTÝNKY.
• MAGNETICKÉ POLE VZNIKAJÍCÍ ČINNOSTÍ SPOTŘEBIČE MŮŽE OVLIVŇOVAT ČINNOST SRDEČNÍCH STIMULÁTORŮ A DALŠÍCH ZDRAVOTNICKÝCH POMŮCEK. PRO PODROBNOSTI SE OBRAŤTE NA LÉKAŘE NEBO VÝROBCE POMŮCKY.
• HLINÍKOVÉ ANI PLASTOVÉ PŘEDMĚTY NEPOKLÁDEJTE NIKDY NA DESKU: MŮŽE DOJÍT K JEJICH ROZTAVENÍ I ZBYTKOVÝM TEPLEM.
• PŘÍPADNÝ POŽÁR SE NIKDY NEPOKOUŠEJTE UHASIT VODOU; VYPNĚTE SPOTŘEBIČ A PŘIKRYJTE HOŘÍCÍ NÁDOBU POKLICÍ NEBO HASÍCÍ ROUŠKOU.

POUŽITÍ NEVHODNÝCH NEBO NEKVALITNÍCH VARNÝCH NÁDOB NEBO ADAPTÉRŮ PRO NEMAGNETICKÉ NÁDOBÍ VEDE KE ZTRÁTĚ ZÁRUKY.

V TAKOVÉM PŘÍPADĚ VÝROBCE NEODPOVÍDÁ ZA PŘÍPADNÉ ŠKODY NA SPOTŘEBIČI ANI JEHO OKOLÍ.

ČÁST 2: POPIS SPOTŘEBIČE

Technické specifikace

Type PHD61FS PHD62FS
Celkový výkonSpotřeba energie pro varnou desku ES_varná deska**	7400 W172,3 Wh / kg	7400 W174,6 Wh / kg
Levá přední varná zónaMinimální detekceJmenovitý výkon*Výkon zóny Booster*Kategorie standardizovaného nádobí na vaření**Spotřeba energie EC_cw **	210 × 190 mm 90 mm2100 W2300 / 3000 WC177,6 Wh / kg	210 × 190 mm 90 mm2100 W2300 / 3000 WC177,6 Wh / kg
Levá zadní varná zónaMinimální detekceJmenovitý výkon*Výkon zóny Booster*Kategorie standardizovaného nádobí na vaření**Spotřeba energie EC_cw **	210 × 180 mm 90 mm1600 W1850 WB161,3 Wh / kg	210 × 190 mm 90 mm1600 W1850 WB161,3 Wh / kg
Pravá zadní varná zónaMinimální detekceJmenovitý výkon*Výkon zóny Booster*Kategorie standardizovaného nádobí na vaření**Spotřeba energie EC_cw **	215 mm 90 mm2300 W3000 WC168,4 Wh / kg	210 × 190 mm 90 mm2100 W2300 / 2300 WC177,6 Wh / kg
Pravá přední varná zónaMinimální detekceJmenovitý výkon*Výkon zóny Booster*Kategorie standardizovaného nádobí na vaření**Spotřeba energie EC_cw **	175 mm 90 mm1100 W1400 WA181,9 Wh / kg	210 × 190 mm 90 mm1600 W1850 WA181,9 Wh / kg

* Uvedený výkon se může změnit v závislosti na rozměrech a materiálu pánve.
** Vypočítáno podle metody měření výkonu (EN 60350-2).

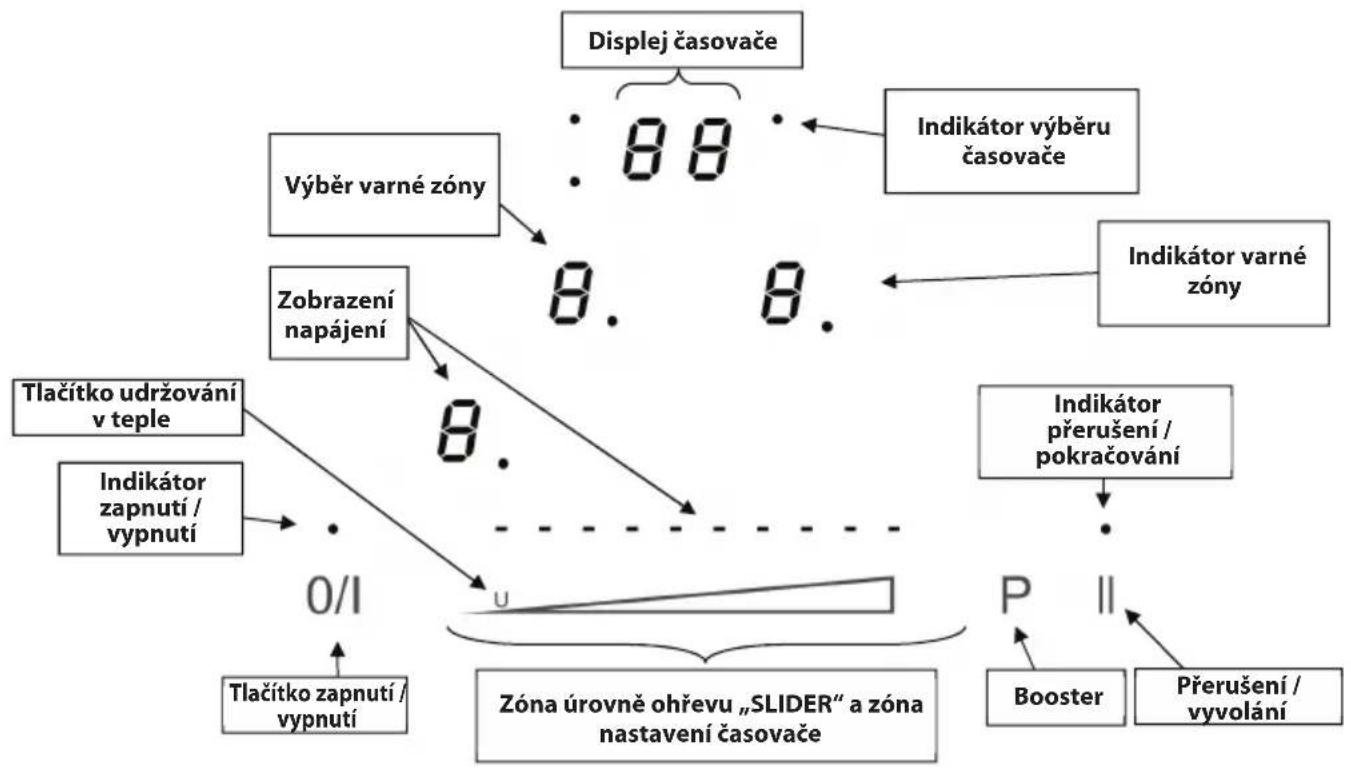

Popis ovládacího panelu

ČÁST 3: POUŽITÍ SPOTŘEBIČE

Zobrazení na displeji

Displej Význam Funkce	____	____
0 Nula Plotýnka je aktivována.
1...9 Úroveň výkonu Výběr úrovně výkonu.
U Detekce pánve Žádná pánvička nebo neadekvátní pánev.
A Tepelný akcelerátor Automatické vaření
E Chybová hláška Elektronická chyba.
P Booster Je aktivován zvýšený výkon.
H Zbytkové teplo Plotýnka je i po vypnutí stále horká.
L	Zámek	Ovládací panel je zamčený.
U Udržování v teple	Automatické udržování teploty 70 °C.
II	Přerušení	Přerušení provozu.
„ „	Double Booster Je aktivována funkce	Double Booster.

Větrání

Chladicí systém pracuje neustále. Spustí se při zapnutí spotřebiče a pracuje intenzivně při vyšším zatížení desky. Otáčky větráku se mění se zátěží desky, větrák se vypne automaticky po dostatečném ochlazení spotřebiče.

ČÁST 4: ZAPNUTÍ A OBSLUHA SPOTŘEBIČE

Před prvním použitím

Před prvním použitím otřete desku vlhkou čistou utěrkou a otřete suchou utěrkou dosucha.

Nepoužívejte žádný čisticí prostředek, hrozí vytvoření jemného modravého povrchu na desce, který je velmi těžké odstranit.

Princip indukce

Indukční cívka je umístěna pod každou plotýnkou. Po zapnutí vytváří variabilní elektromagnetické pole, které produkuje indukční proud ve feromagnetické spodní části hrnce. Výsledkem je zahřátí dna hrnce umístěného na plotýnce.

Pro správný provoz je třeba:

• aby nádobí bylo feromagnetické (můžete si to ověřit pomocí malého magnetu), nejlépe litinové, ocelové, smaltové, nerezové s feromagnetickým dnem.
• Naopak nevhodné je nádobí z mědi, čisté nerezové oceli, hliníku, skla, dřeva, keramiky, kameniny apod. Plotýnka indukční desky se automaticky přizpůsobí velikosti nádobí. Ale s příliš malým průměrem nádobí nebude toto fungovat. Průměr nádobí je závislý na průměru plotýnky. Pokud není nádobí detekováno plotýnkou, na displeji se zobrazí [U].

Dotykové ovládání

Vaše keramická varná deska panel je vybavena elektronickými ovládacími prvky s citlivými dotykovými tlačitky. Když se prstem dotknete tlačitka, aktivuje se odpovídající funkce. Toto aktivování potvrzuje kontrolka, písmeno nebo číslo na displeji a / nebo zvukový signál.

Při běžném použití stiskněte současně vždy jen jedno tlačítko.

Zapnutí

Nejprve musíte zapnout varnou desku, pak až varnou zónu:

- Zapnutí/ vypnutí varné desky:

Akce Ovládací panel Displej	____	____
Pro zapnutí spotřebiče Stiskněte jednou tlačítko [ 0/1 ] [ 0 ] bliká
Pro vypnutí spotřebiče Stiskněte jednou tlačítko [ 0/1 ] Nic nebo [ H ]

Akce Ovládací panel Displej	____	____
Volba zóny Stiskněte [0] [0]
Nastavte(nastavení výkonu)	Posuňte „SLIDER“ doprava nebo doleva	[1] až [9]
Vypnutí Posuňte „SLIDER“ na [0] nebo stiskněte [0]		[0] nebo [H]

Pokud nestisknete do 20 sekund žádné tlačítko, plotýnky se vrátí do pohotovostního režimu.

Detekce nádobí

Funkce detekce nádobí slouží k bezpečnému provozu varné desky. Indukční deska nebude fungovat pokud:

- na plotýnce není žádné nádobí nebo nádobí není vhodné pro použití na indukční desce.

V takovém případě nebude možné nastavit výkon a na displeji se zobrazí [U]. Tento symbol zmizí, jakmile na plotýnku vložíte správné nádobí.

sejměte nádobí z plotýnky, provoz bude ukončen. Na displeji se zobrazí [U]. Symbol zmizí, jakmile nádobí znovu vložíte na plotýnku. Příprava bude pokračovat na nastavený výkon.

Po dokončení přípravy vypněte plotýnku. Nedovolte funkci detekce nádobí se zbytečně aktivovat.

Indikace zbytkového tepla

Po vypnutí plotýnky nebo celé desky zůstávají části desky ještě určitou dobu horké, což indikuje [H] na displeji.

Symbol [ H ] zmizí po ochlazení desky na teplotu, při níž nehrozí spálení.

Dokud tato indikace svítí, nedotýkejte se plotýnek desky ani na ně nepokládejte předměty citlivé na teplo.

Hrozí nebezpečí spálení a požáru.

Funkce Booster a double booster

Funkce booster [P] poskytuje zvýšení výkonu vybrané varné zóny.

Pokud je tato funkce aktivována, varné zóny pracují s extrémně vysokým výkonem během 10 minut.

Funkce Booster je určena pro rychlé ohřátí velkého množství vody, například při vaření těstovin.

- Zapnutí a vypnutí funkce Booster:

Akce Ovládací panel Displej	____	____
Výběr zóny Stiskněte tlačítko [0] zvolené zóny [0] a svítí indikátor
Zvýšení výkonu Stiskněte tlačítko [P] [1] až [9]
Deaktivování funkce Booster Posuňte „SLIDER“ nebo stiskněte [P]	[P] až [0] [9]

- Správa napájení:

Varná deska je vybavena maximálním výkonem. Když je aktivována funkce Booster a nepřekračuje maximální výkon, elektronický systém nařídí automatické snížení úrovně výkonu jiné varné zóny. Na displeji během několika sekund bliká [9] a potom zobrazuje maximální povolený výkon ([6] nebo [8]).

Zvolená varná zóna Jiná varná zóna: (příklad: úroveň výkonu 9)
Je zobrazeno [ P ] [9] se změní na [6]	nebo [8] v závislosti na typu zóny

Časovač

Časovač je možné používat se všemi plotýnkami současně při odlišném nastavení pro každou z nich (od 0 do 99 minut).

- Nastavení a úprava doby vaření:

Příklad: 16 minut při výkonu 7:

Akce Ovládací panel Displej	____	____
Výběr zóny Stiskněte [0] [0] a svítí	indikátor
Vyberte úroveň výkonu Posuňte „SLIDER“ na [7] [7]
Vyberte «Časovač» Stiskněte [CL] [00]
Nastavte jednotky Posuňte „SLIDER“ na [6] [0 svítí] [6 bliká]
Potvrdte jednotky Stiskněte [06] [0 bliká] [6 svítí]
Nastavte desítky	Posuňte „SLIDER“ na [1] [1 bliká] [6 svítí]
Potvrdte desítky	Stiskněte [16] [16]

Čas je potvrzen a začne se vaření.

• Zastavení vaření s časovačem:

Příklad: 13 minut při výkonu 7:

Akce Ovládací panel Displej	____	____
Výběr zóny Stiskněte [7] [0] a svítí	indikátor
Vyberte «Časovač» Stiskněte [13] [13]
Deaktivujte jednotky	Posuňte „SLIDER“ na [0] [1 svítí] [0 bliká]
Potvrdťe jednotky Stiskněte [10] [1 bliká] [0 svítí]
Deaktivujte desítky	Posuňte „SLIDER“ na [0] [0 bliká] [0 svítí]
Potvrdťe desítky	Stiskněte [00] [00]

- Automatické zastavení na konci doby vaření:

Jakmile doběhne nastavená doba vaření pro příslušnou plotýnku, na displeji časovače bliká [00] a zní zvuk.

Pro vypnutí zvukového signálu a blikání stačí stisknout tlačítko [00].

- Funkce minutky pro vaření vajec:

Příklad: 29 minut:

Akce Ovládací panel Displej	____	____
Zapněte desku	Stiskněte [0/1]	Indikátor zvolené zóny svítí
Volba « Časovače » Stiskněte [CL]	[00]
Deaktivujte jednotky	Posuňte „SLIDER“ na [9] [0 svítí] [9 bliká]
Potvrdťe jednotky Stiskněte [09] [0 bliká] [9 svítí]
Deaktivujte desítky	Posuňte „SLIDER“ na [2] [2 bliká] [9 svítí]
Potvrdťe desítky	Stiskněte [29] [29]

Po několika sekundách kontrolka přestane blikat.

Jakmile doběhne nastavená doba vaření pro příslušnou plotýnku, na displeji časovače bliká [00] a zní zvuk.

Pro vypnutí zvukového signálu a blikání stačí stisknout tlačítko [00]. Varná deska se vypne.

Funkce přemostění

Tato funkce umožnuje používat 2 varné zóny současně se stejnými funkcemi, jako kdyby to byla jedna varná zóna. Během této funkce není možné použít funkci Booster.

Akce Ovládací panel Displej	____	____
Zapnutí desky Stiskněte tlačítko [ 0/1 ] [ 0 ] až [ 9 ] nebo [ H ]
Aktivace přemostění Stiskněte dvě varné zóny [ 0 ] se zobrazí před zónou
Zvýšení úrovně přemostění Posuňte „SLIDER“ [1 až 9] nebo podržte tlačítko	[ Π ] na zadní zóně
Deaktivace přemostění Stiskněte dvě varné zóny [ 0 ] nebo [H] na dvou zónách

Uzamknutí ovládacího panelu

Pro ochranu před nežádoucí změnou nastavení, např. při čistění, je možné ovládací panel uzamknout (kromě tlačítka zapnutí/vypnutí [ 0/l ]).

• Uzamknutí:

Akce Ovládací panel Displej	____	____
Zapnutí Stiskněte tlačítko [0/l] [0]	nebo [H]
Uzamknutí varné desky Stiskněte zároveň [P] a [O] Beze změny
		Opět stiskněte tlačítko [0] v pravé části displeje

• Odemknutí:

Akce Ovládací panel Displej	____	____
Zapnutí Stiskněte tlačítko [ 0/l ] [ L ]
Do 5 sekund po zapnutí:
Odemknutí desky Stiskněte současně [P] a [L] v pravé části displeje	[ 0 ] nebo [ H ]
	Stiskněte [ P ]	Na displeji nic nesvítí

ČÁST 5: RADY K VAŘENÍ

Kvalita nádobí

Použitelný materiál: ocel, smaltovaná ocel, litina, feromagnetická nerez ocel, hliník s feromagnetickým dnem.

Nepoužitelné materiály: hliník a nerezová ocel bez feromagnetických vrstev, měd', mosaz, sklo, keramika, porcelán.

Výrobci nádobí na něm uvádějí, zda je vhodné pro indukční ohřev.

Kontrola kompatibility nádobí:

- Nalijte malé množství vody do nádoby postavené na plotýnce s výkonem nastaveným na [9].

Voda se musí během několika sekund ohřát.

- Na dně nádoby drží přiložený magnet.

Některé nádoby při použití s indukční deskou vydávají zvuky. Tento zvuk nemá vliv na proces vaření ani na spotřebič a není na závadu.

Varné zóny se do značné míry automaticky přizpůsobují rozměrům použitých nádob. Dno nádoby však musí mít určitý minimální průměr odpovídající příslušné plotýnce.

Nádoby stavte co nejlépe na střed plotýnky, deska pak pracuje s nejvyšší účinností.

Příklady nastavení výkonu

(pouze doporučení)

1 až 2	Rozpuštění Ohřev	Omáčky, máslo, čokoláda, želatina
2 až 3	Mírný ohřev Rozmrazování	Rýže, puding, cukrový sirup, sušená zelenina, ryby, zmrazené výrobky
3 až 4 Vaření	v páře Zelenina, ryby, maso
4 až 5 Voda	Na brambory, polévky, těstoviny, čerstvou zeleninu
6 až 7 Střední	ohřev Maso, vejce, uzeniny, guláš, rolády, vnitřnosti
7 až 8 Vaření	Brambory, smažení
9 Smažení	opékání, var vody Steaky, omelety, smažené pokrmy, voda
P Smažení	opékání, var vody Mušle, steaky, vaření většího množství vody

ČÁST 6: ÚDRŽBA A ČISTĚNÍ

Před čistěním spotřebič vypněte.

Desku nečistěte, pokud je ještě příliš teplá, hrozí popálení.

• Světlé skvrny odstraňte hadříkem smočeným v roztoku čistícího prostředku. Pak povrch opláchněte studenou vodou a dokonale osušte.
• V žádném případě nepoužívejte vysoce korozivní nebo brusné čistící prostředky.
• Nepoužívejte ani parní čističe a tlakovou vodu.
• Nepoužívejte žádné předměty, které mohou desku poškrábat.
• Ujistěte se, že je nádobí suché a čisté. Ujistěte se, že na desce ani na nádobí nejsou zrnka nečistot, prach apod. Posouváním drsného nádobí po desce dojde k poškrábání.
• Pokud dojde k přetečení jídla na desku, okamžitě je odstraňte. Zabráníte tak poškození desky.

ČÁST 7: CO DĚLAT PŘI POTÍŽÍCH

Když se zobrazí symbol [E 4]:

- Varná deska musí být překonfigurována. Provedte následující kroky:

I) Důležité: Než začnete, ujistěte se, že na varné desce není žádný hrnec.
II) Odpojte spotřebič od sítě vyšroubováním pojistky nebo vypnutím jističe.
III) Připojte varnou desku k síti.
IV) Postup: vezměte nádobu s feromagnetickým dnem a minimálním průměrem 16 cm.

* Postup spustte do 2 minut po opětovném připojení varné desky k síti.

* Nepoužívejte tlačítko [O / I].

V) První krok: zrušení aktuální konfigurace.

1) Stiskněte dotykové tlačítko 2 a podržte jej stisknuté.
2) Na každém displeji se zobrazí symbol [-]
3) Druhou rukou postupně stiskněte (do dvou sekund) všechna tlačítka [-].

Začněte od pravé přední strany a pokračujte proti směru hodinových ručiček, jak je zobrazeno na obrázku (od a do d).

Dvojité pípnutí znamená, že se vyskytla chyba.

Pokud se vyskytne chyba, začněte opět od bodu 1).

4) Odstraňte prsty z dotykového ovladače a pak během několika sekund opět stiskněte tlačítko 1, dokud se nezobrazí blikající symboly [E].
5) Počkejte, dokud symboly [E] nepřestanou blikat.
6) Po několika sekundách se symboly [E] automaticky změní na [C].

Aktuální nastavení bylo zrušeno.

Poznámka: V případě indukčních varných desek s 3 varnými zónami, začněte postup s pravou zadní zónou (b).

VI) Druhý krok: nové nastavení

1) Vezměte feromagnetických nádobu s minimálním průměrem 16 cm.
2) Vyberte varnou zónu stiskem příslušného tlačítka [C].
3) Dejte nádobu na plochu, kterou chcete nastavit.
4) Počkejte, dokud se symbol [C] nezmění na [-]. Zvolená varná zóna je nyní nakonfigurována.
5) Stejně postupujte při každé varné zóně se zobrazením [C].
6) Po vypnutí všech displejů jsou nakonfigurovány všechny varné zóny.

Pro celý postup použijte stejnou nádobu.

Během nastavování nikdy nedávejte více nádob na zóny.

- Pokud zůstane na displeji zobrazeno [E 4], kontaktujte servisní středisko.

Varná deska nebo varná zóna se nezapnou:

• Varná deska je nesprávně připojena k elektrické síti.
• Je vypnuta ochranná pojistka.
• Je aktivována funkce vyhledávání.
• Citlivé tlačítka jsou pokryty mastnotou nebo vodou.
• Varná deska je uzamčena.

Na ovládacím panelu se zobrazí [U]:

• Na varné zóně není nádoba.
• Nádoba není určena pro indukci.
• Průměr dna nádoby je velmi malý.

Na ovládacím panelu se zobrazí [E]:

• Odpojte a opět připojte varnou desku.
• Kontaktujte servisní středisko.

Vypnutí jedné nebo všech varných zón:

• Je aktivní bezpečnostní systém.
• Varná zóna pracuje velmi dlouhou dobu bez přerušení.
• Je zakryté jedno nebo více tlačítek.
• Nádoba je prázdná a její dno je přehřáté.
• Varná deska má také funkci automatického snížení úrovně výkonu a automatické přerušení při prohřívání.

Nepřetržité větrání po vypnutí varné desky:

• Toto není porucha, ventilátor chrání elektronické zařízení.
• Chlazení ventilátoru se automaticky zastaví.

Na ovládacím panelu se zobrazí [L]:

- Viz kapitolu o blokování ovládacího panelu.

Na ovládacím panelu se zobrazí [Π]:

- Viz kapitola „Přemostění“.

Na ovládacím panelu se zobrazí [Jnebo [Er03]:

- Ovládací tlačítka zakrývá předmět nebo tekutina. Symbol zmizí ihned po uvolnění nebo vyčištění tlačítek.

Na ovládacím panelu se zobrazí [E2] nebo [EH]:

- Varná deska je přehřátá, nechte ji vychladnout a pak ji znovu zapněte.

Na ovládacím panelu se zobrazí [E3]:

- Nádoba není vhodná, použijte jinou nádobu.

Na ovládacím panelu se zobrazí [E6]:

- Porucha sítě. Zkontroluje frekvenci a napětí elektrické sítě.

Na ovládacím panelu se zobrazí [E8]:

- Přívod vzduchu do ventilátoru je zablokován, uvolněte jej.

Na ovládacím panelu se zobrazí [EC]:

- Chyba konfigurace. Opět nastavte varnou desku podle části „Zobrazí se [E 4].“

Pokud některý z výše uvedených symbolů zobrazuje nepřetržitě, kontaktujte servisní středisko.

ČÁST 8: NÁVOD K INSTALACI

Instalaci smí provést výhradně odborník.

Uživatel spotřebiče musí respektovat předpisy a normy platné v jeho zemi.

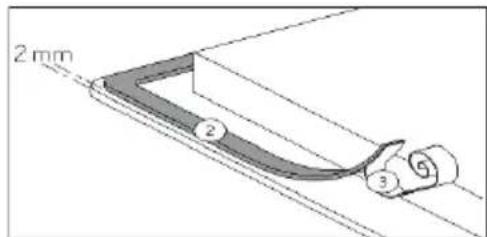

Nalepení těsnění:

Těsnění dodávané s touto varnou deskou zabraňuje infiltraci tekutin do skříňky. Jeho instalace musí být provedena opatrně, podle následujícího obrázku.

2 mm 2 3

Těsnění (2) nalepte dva milimetry od vnějšího okraje skla po sejmutí ochranné fólie (3).

Instalace:

. Rozměry:

Reference Velikost otvoru
PHD61FS 560 x 490	mm
PHD62FS 560 x 490	mm

- Zajistěte, aby mezi deskou a okolními stěnami zůstala vzdálenost nejméně 50 mm. - Desky jsou označeny třídou „Y“ z hlediska tepelné ochrany. Ideálně musí být deska instalována tak, aby okolo byl dostatek volného prostoru. Za deskou může být stěna a po jedné straně může být další stěna nebo jiné vysoké zařizení. Na dalších stranách však nesmí být žádný předmět vyšší, než deska.

- Nábytek nebo opora, do nějž desku instalujete, okraje nábytku, laminace kuchyňské desky a lepidlo musejí být odolné teplotě až do 100 °C.

- Obložení stěny a rohů musí být tepelně odolné.

- Desku neinstalujite nad neodvětrávanou troubu ani myčku nádobí.

- Pro zajištění dobrého větrání spotřebiče zajistěte mezeru 20 mm pod dnem desky.

- Pokud je pod deskou zásuvka, nevkládejte do ní žádné hořlavé předměty (např.: spreje) ani jiné objekty, které neisou odolné teplu.

- Materiál používaný pro výrobu kuchyňských pracovních desek obvykle bobtná ve styku s vodou. Chraňte proto řezné hrany v pracovní desce vrstvou vhodného laku nebo těsněním.

Zvláštní pozornost věnujte položení samolepicího těsnění přiloženého k desce, které chrání nábytek před pronikáním vody a nečistot. Toto těsnění poskytuje dostatečnou ochranu při správném provedení a hladkém opracování povrchu nábytku.

- Mezi spotřebičem a odsavačem par nad ním ponechte mezeru vyžadovanou výrobcem odsavače. Pokud nebyla udána, použiite nejmenší vzdálenost 760 mm.

- Napájecí přívod nesmí být po namontování vystaven mechanickému zatěžování (např. zásuvkou nábytku).

VAROVÁNÍ: Používejte pouze ty kryty desky, které navrhl, dodal nebo schválil výrobce spotřebiče nebo které jsou doporučeny v návodu ke spotřebiči. Použití nevhodného krytu může způsobit nehodu.

ČÁST 9: ELEKTRICKÉ PŘIPOJENÍ

• Připojení spotřebiče k síti může provádět pouze kvalifikovaný elektrikář podle příslušných norem a předpisů.
• Po instalaci musí být zajištěna ochrana proti dotyku částí pod napětím.
• Data potřebná pro připojení jsou uvedena na štítku na krytu spotřebiče vedle připojovací svorkovnice.
• Připojení k síti musí být provedeno zástrčkou s ochranným kolíkem nebo přes odpojovač s minimální vzdáleností kontaktů 3 mm ve vypnutém stavu.
• Elektrický přívod musí být oddělen od sítě pomocí jističů nebo pojistek.
• Pokud není spotřebič připojen pohyblivým přívodem do snadno dostupné zásuvky, musí být pevná instalace oddělena odpojovačem.
• Přívodní kabel musí být veden tak, aby se nemohl dotýkat žádné horké části spotřebiče ani jiného zařízení.

Pozor!

Tento spotřebič může být připojen pouze k síti 230 V\~ 50 / 60 Hz.

Vždy připojte ochranný vodič.

Dodržte předepsané schéma zapojení.

Připojovací svorkovnice je umístěna zespodu spotřebiče v zadní části. Pro otevření krytu svorkovnice použijte střední šroubovák. Zasuňte jej do štěrbiny a kryt otevřete.

Sít Připojení	Průřez kabelu Kabel Jistič
230 V~ 50 / 60 Hz 1	fáze + N 3 x 2,5 mm ^2		H 05 VV - FH 05 RR - F	25 A *
400 V~ 50 / 60 Hz 2	fáze + N 4 x 1.5 mm ^2		H 05 VV - FH 05 RR - F	16 A *

* Vypočteno pri faktoru souběžnosti dle normy EN 60 335-2-6.

Připojení varné desky

Nastavení konfigurace:

Podle zvoleného způsobu připojení použijte mosazné propojky z krabičky vedle svorkovnice.

Jednofázově 230 V \~ 1 P+N

Zapojte můstek mezi svorky 1 a 2. Ochranný vodič zapojte do svorky „uzemnění“.

Nulák N zapojte ke svorce 4. Fázový přívod L zapojte ke svorce 1 nebo 2.

Dvoufázově 400 V \~ 2 P+N

Ochranný vodič zapojte do svorky „uzemnění“. Nulák N zapojte ke svorce 4.

Fázový přívod L1 zapojte ke svorce 1. Fázový přívod L2 zapojte ke svorce 2.

Pozor! Časté uvolnění a zašroubování šroubů na připojovací desce může vést k poškození těsnosti po našroubování. Proto se doporučuje šroubování a odšroubování minimalizovat. Zkontrolujte, zda jsou kabely správně zasunuty a pevně přišroubovány.

Výrobce neodpovídá za žádnou nehodu, k níž dojde v důsledku nesprávného připojení nebo použití neuzemněného spotřebiče nebo poškození ochranného přívodu.

POKYNY A INFORMACE TÝKAJÍCÍ SE LIKVIDACE POUŽITÝCH OBALOVÝCH MATERIÁLŮ

Obalové materiály zlikvidujte na veřejném místě pro likvidaci odpadu.

LIKVIDACE POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH SPOTŘEBIČŮ

Význam symbolu na výrobku, jeho příslušenství nebo obalu znamená, že s tímto výrobkem nesmí být zacházeno jako s komunálním odpadem. Tento výrobek zlikvidujte na příslušném sběrném místě pro recyklaci odpadu z elektrických a elektronických zařízení. Popřípadě je možné v některých státech Evropské unie nebo jiných evropských státech vrátit své výrobky místnímu prodejci, v případě koupě obdobného nového výrobku. Správná likvidace tohoto výrobku pomůže ušetřit cenné přírodní zdroje a pomoci při prevenci případného negativního vlivu na životní prostředí a lidské zdraví, ke kterému by mohlo dojít v důsledku nesprávné likvidace odpadu. Podrobnější informace získáte od místního úřadu nebo v nejbližším středisku pro sběr odpadu. Nesprávná likvidace tohoto typu odpadu může podléhat vnitrostátním předpisům o pokutách.

Pro podnikatelské subjekty v Evropské unii

Chcete-li zlikvidovat elektrické nebo elektronické zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele.

Likvidace v jiných státech mimo Evropské unie

Chcete-li zlikvidovat tento výrobek, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo svého prodejce.

Tento výrobek splňuje všechny základní požadavky nařízení EU, které se na něj vztahují.

Změny v textu, designu a technických údajích se mohou vyskytnout bez předchozího upozornění a vyhrazujeme si právo provést tyto změny.

Praha 10, Černokostelecká 2111
