NÁVOD K OBSLUZE ATEK 4000 Absaar

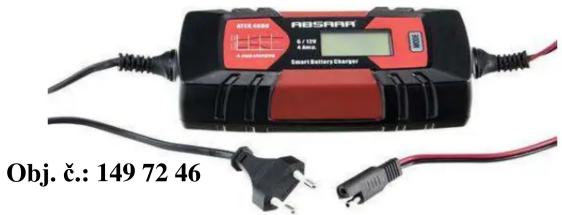

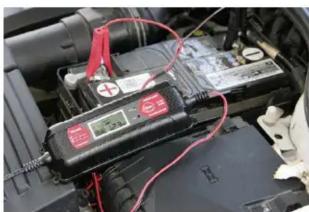

Univerzální nabíječka ATEK 4000 s LCD ABSAR

RESPAR 8 x 12V 6.00A Scan Battery Charger Obj. č.: 149 72 46

Vážení zákazníci,

děkujeme Vám za Vaši důvěru a za nákup univerzální nabíječky ATEK 4000 s LCD.

Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

Popis výrobku

ATEK 4000 je chytrá nabíječka založená na technologii pulzně šířkové modulace (PWM) přepínání vysokofrekvenčního signálu (AC - DC) řízené mikropočitačem MCU (s analogově digitálním převodníkem 12 bit).

Zařízení je tím nejlepším řešením pro nabíjení autobaterií a akumulátorů v domácnosti a v průmyslu.

Vlastnosti

- Vysoká účinnost

- Nízké ztráty

- Nízká hmotnost

- Displej LCD: intuitivní ovládání, analogový graf, zobrazení symbolů a znaků, jednoduchá a jasná obsluha

- Automatické rozpoznání

6/12 V akumulátorů

- Adaptivní 4 – fázový princip nabíjení: přednabití > konstantní proud > konstantní napětí > udržovací nabíjení

- Kompletní funkce ochrany: upozornění na špatný akumulátor, na obrácenou polaritu a ochrana proti přehřátí, proti zkratu a uložení použitého režimu do paměti při výpadku proudu

– Samostatné tlačítko (MODE) pro výběr režimu nabíjení

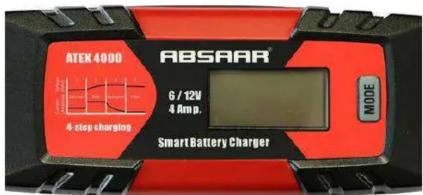

Popis a ovládací prvky

A. Vstup napájení 220 V

B. LCD

C. Indikátor napájení Power

D. Indikátor chyby Error

E. Spodní kryt

F. Tlačítko režimu

G. Horní kryt

H. Výstup (červený drát = kladný, černý drát = záporný)

A B C D E F G H 120V 120V 1.5V 1.5V 1.5V 120V 120V

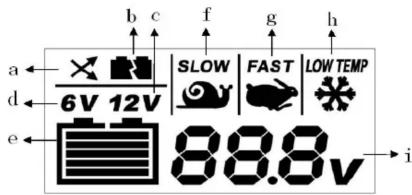

Zobrazení na displeji

a ← d ← e ← b c f g h 6V 12V SLOW FAST LOW TEMP 88.8V i

a: Symbol obrácené polarity f: Symbol pomalého režimu

b: Symbol špatného akumulátor g: Symbol rychlého režimu

c: Symbol 12 V akumulátoru h: Symbol nízké teploty LowTemp

d: Symbol 6 V akumulátoru i: Ukazatel číslic a znaků

e: Symbol stavu akumulátoru

Nabíjecí funkce a elektrické parametry

Výrobek nabízí 4 fáze nabíjecího režimu: přednabití (předběžná detekce a oživení) > konstantní proud > konstantní napětí > udržovací nabíjení. Jednotlivé fáze mají následující funkce:
1. Přednabití: Před vlastním nabíjením identifikuje napětí akumulátor, a pokud je toto napětí nižší, než je referenční napětí, akumulátor se nabíje, aby nedošlo k jejho poškození.
2. Konstantní proud: Toto je hlavní fáze nabíjení. Akumulátor se nabíjí maximálním nabíjecím proudem a během této fáze se nabije na 70% až 85% kapacity.
3. Konstantní napětí: Během procesu nabíjení konstantním napětím se se napětí postupně zvyšuje a proud se snižuje. Když nabíjecí proud klesne na 0,5 C, nabíjení konstantním napětím se ukončí a na konci této fáze je akumulátor téměř plně nabitý.
4. Udržovací nabíjení: Jedná se o údržbové nabíjení, které umožňuje akumulátor po dlouhou dobu bezpečně nabíjet a udržovat stav nabití téměř na 100%. Přiliš nízký proud nepostačuje na pokrytí samovybíjení a příliš vysoký proud povede k přebytí a dehydratací. Dlouhodobé nabíjení nízkým nabíjecím proudem eliminuje vulkanizaci elektrodových desek.

Nabíjecí křivky proudu (Current) a napětí (Voltage)

1. Funkce zachování paměti v prípadě výpadku proudu: Během procesu nabíjení (konstantním proudem a během další fáze) si nabíječka pamatuje aktuální nabijeci režim i v prípadě výpadku proudu. Pokud k obnovení napájení dojde do 12 hodin, nabíječka obnoví původní stav před výpadkem proudu. V průběhu výpadku proudu svítí LED kontrolka napájení „Power“, displej nesvítí a podsvícení je vypnuté.

2. Režim nabíjení: automatická identifikace 6 V a 12 V akumulátorů. Pro 6 V akumulátory je k dispozici režim pomalého nabíjení (SLOW). Pro 12 V akumulátory jsou dostupné 3 nabíjecí režimy:

- 6 V 1 A /SLOW výchozí nabíjecí režim (pomalý)

■ 12 V 1 A / SLOW nabíjecí režim

■ 12 V 4 A / FAST rychlý nabíjecí režim

■ 12 V 4 A / LOW TEMP nabíjecí režim při teplotě prostředí nižší než 10 °C

3. Ochrana:

- Ochrana proti zkratu: nabíječka si zachová nebo se vrátí k úvodnímu rozhraní.

- Ochrana proti obrácené polaritě: Symbol problému se zobrazí na displeji.

- Ochrana proti přehřátí

- Ochrana proti pronikání prachu a vody: IP65

Nabiječka má integrovaný displej, jak ukazuje výše uvedený obrázek (viz „Symboly na LCD”). Na displeji se ukazuje symbol stavu akumulátoru, režim nabíjení, stav nabíjení, napětí v reálném čase, chybové zprávy a obsahuje také několik indikátorů. Specifikace významu jednotlivých symbolů je uvedena niže.

Symbol	Význam
PSD140Charger	230 V AC / 50 Hz
	Úvodní rozhraní
	Špatný akumulátor.Chyba, svítí červená LED kontrolka.
	Ochrana proti zkratu.Na displeji se zachová nebo se obnoví úvodní rozhraní.
	Obrácená polarita.Chyba, červená LED kontrolka bliká s frekvencí 1 Hz.
	Nabiječka identifikovala akumulátor jako 6 V a automaticky zahájí nabíjení.
		Akumulátor je plně nabitý a střídavě se zobrazují obě okna (1 Hz).
	Nabiječka identifikovala akumulátor jako 12 V a automaticky zahájí nabíjení.
	Výchozí režim 12 V / SLOW (pomalé nabíjení)
	Režim 12 V / FAST (rychlé nabíjení)
	Režim 12 V / LOW TEMP (při nízké teplotě)
		Akumulátor je plně nabitý a střídavě se zobrazují obě okna (1 Hz).

Pokud je zapnuté podsvícení displeje, vyberete nabíjecí režim stisknutím tlačítka MODE.

Poznámky:

1. Akumulátory 6 V: Když je napětí akumulátoru v rozsahu 3,5 V až 5 V, nabíječka začne pracovat v pomálém režimu 6 V / SLOW. Na LC displeji bliká napětí akumulátoru v reálném čase při frekvenci 1 Hz a výplň na symbolu akumulátoru se posouvá. Pro pozastavení nebo obnovení nabíjení stiskněte tlačitko. Když jste nabíjení přerušili, animace symbolu akumulátoru se zastaví. Když se akumulátoru nabíji déle než 2 minuty a jeho napětí je stále nižší než 4,5 V, displej začne blikat a střídavě se zobrazuje „Lo“ a napětí v reálném čase. Svítí přítom červená LED kontrolka.

2. Akumulátory 12 V: Pokud je napětí akumulátoru v rozsahu 7,4 V až 10 V, nabíječka začne pracovat v pomalém režimu 12 V / SLOW. Stisknutím tlačitka MODE můžete změnit nabíjecí režim na „Fast“ (rychly), „Low“ Temp“ (při nížké teplotě), nebo ho pozastavit „Pause“. Jakmile jste nabíjení přerušili, animace symbolu akumulátoru se zastaví. Pokud se akumulátor nabijí déle než 2 minuty a jeho napětí je stále nižší než 9 V, displej začne blikat a střídavé se zobrazuje „Lo“ a napětí v reálném čase. Svítí přitom červená LED kontrolka.

Pokud nastane některý ze dvou výše uvedených případů, stiskněte tlačitko, abyste zkontrolovali status akumulátoru a znovu začněte proces nabíjení. Není potřeba odpojovat nabíječku od napájení nebo od akumulátoru.

Nechte akumulátor nabíjet 4 hodiny (v režimu 6 V), resp. 9 hodin (režim 12 V) a pokud se ani po této době nenabije na správnou úroveň, na LC displeji se ukáže chyba č. 3 (Er3). Svítí přitom červená LED kontrolka. V takovém případě se musí akumulátor odpojit od nabíječky, nebo nabíječka od napájení (viz niže).

Nabíjení 6 V akumulátoru:

	Pomalý režim nabíjení 6 V / SLOW akumulátorů s napětím v rozsahu mezi 3,5 V – 5 V.
		Pokud je napětí po 2 minutách nabíjení nižší než 4,5 V, proces nabíjení se zastaví.Na displeji střídavě blikaji obě okna (1 Hz).Stisknutím tlačitka obnovte proces nabíjení.
	Pokud je napětí po 4 hodinách nabíjení nižší než 5 V,na displeji se zobrazí signalizace chyby.
	Stisknutím tlačitka nabíjení pozastavte. Animace symbolu akumulátoruse zastaví a hodnota napětí začne blikat. Stiskněte znovu tlačítko,aby se nabíjení obnovilo.

Nabíjení 12 V akumulátoru:

	Pomalý režim nabíjení 12 V / SLOW akumulátorů s napětím v rozsahu mezi 7,4 V – 10 V.
		Pokud je napětí po 2 minutách nabíjení nižší než 9 V, proces nabíjení se zastaví.Na displeji střídavě blikaji obě okna (1 Hz).Stisknutím tlačitka obnovte proces nabíjení.
	Pokud je napětí po 9 hodinách nabíjení nižší než 10 V,na displeji se zobrazí signalizace chyby.
	Stisknutím tlačitka MODE vyberte některý z režimů nabíjení:12V/SLOW, 12V/FAST, 12V/LOW TEMP a pozastavte nabíjení.

Bezpečnostní pokyny

a) Napájecí napětí výrobku je 220 – 240 V AC. Před jeho použitím se přesvědčte, že napětí v síti odpovídá této hodnotě.
b) Tato nabíječka je vhodná pro nabíjení 6 V a 12 V standardních a gelových akumulátorů s kapacitou 5 Ah až 120 Ah.
c) Červený výstupní vodič nabíječky připojujte k anodě akumulátoru a černý výstupní vodič nabíječky připojujte ke katodě akumulátoru. V případě obrácené polarity se zobrazí hlášení chyby.
d) Teplota provozního prostředí je v rozsahu mezi 0 °C až 40 °C. Nepoužívejte výrobek při jiné teplotě prostředí.
e) Aby se zabránilo poškození nebo nepřiznivým vlivům na zařízení, ke kterému je akumulátor připojený, odpojte před nabíjením akumulátor od zařízení, s kterým se používá.

Obsluha

A. Připojení a obrácená polarita:

• Vyberte akumulátor, který chcete nabíjet a potvrd'te vstupní napětí.
• Připojte nabíječku k zdroji napájení s napětím 220 V.
• Otevře se úvodní rozhraní, jak ukazuje níže uvedený obrázek.
• Připojte červenou výstupní krokovorku k anodě akumulátoru a černou výstupní krokovorku nabíječky ke katodě akumulátoru. V případě obrácené polarity se objeví hlášení chyby – viz obrázek.

Úvodní rozhraní Chyba polarity

B. Přednabití, nabíjení konstantním proudem a konstantním napětím:

• Připojte výstupní svorky k akumulátoru, aby identifikovalo jeho napětí jako 6 V, nebo 12 V.
  V případě 6 V akumulátoru se okamžitě zahájí nabíjení v pomalém režimu 6 V / SLOW.
  V případě 12 V akumulátoru se jako výchozí použije pomalý režim 12 V / SLOW, který však můžete změnit opakovaným stisknutím tlačítka MODE a použít některý z dalších režimů (SLOW, FAST, LOW TEMP).
• Podsvícení displeje se zapíná na 10 sekund.

Zobrazení na displeji:

1. 12 V akumulátor
2. Režim rychlého nabíjení
3. Animace výplně akumulátoru
4. Zobrazení napětí akumulátoru v reálném čase

1 12V FAST 12.0v 3 4

C. Udržovací nabíjení

• Pokud je nabíječka ve fázi udržovacího nabíjení, výplň na symbolu akumulátoru ukazuje, že akumulátor je plně nabitý a na displeji se střídavě zobrazuje napětí v reálném čase a „FULL“ při frekvenci 1 Hz.
• V této fázi se podsvícení displeje zapne, jen pokud se stiskne tlačítko. Výběr režimu nabíjení není dostupný. Střídavě se zobrazují následující dvě okna:

D. Pam čt' pň výpadku proudu

- Pokud se v průběhu nabíjení odpojí nabíječka od napájecího adaptéru nebo v případě výpadku proudu si výrobek uloži používaný nabíjecí režim do paměti (pokud je napětí akumulátoru alespoň 5 V). Displej nesvítí, ale zůstane svítit zelená LED kontrolka POWER. Maximální doba zachování dat v paměti je 12 hodin. Jakmile je napájení obnoveno, nabíjení se zahájí od původního stavu.

E. Ukon čení nabíjení

- Odpojte nabíječku od napájení a krokosvorky od akumulátoru.

Bezpečnostní předpisy, údržba a čištění

Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do univerzální nabíječky. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření.

Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly spolknout.

Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka.

K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit povrch a součásti nabíječky.

Recyklace

Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení.

Šetřete životní prostředí! Přispějte k jeho ochraně!

Technické údaje

Provozní napětí: 220 V – 240 V

Provozni frekvence: 50 Hz

Nabijeci proud (max.): 4 A

Faze nabijeni: 4

Napěti akumulatorů: 6V / 12 V

Pro akumulátory s kapacitou: 5 Ah - 120

Cas fáze v paměti: 12 hodin

Provozni teplota:

Ochrana:

0 - 40 °C

IP65

Záruka

Na univerzální nabíječku Absaar ATEK 4000 s LCD poskytujeme záruku 24 měsíců. Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení, nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.
