Použité symboly

V návodu jsou používány následující symboly s těmito významy:

INFORMACE!

Informace, rady, tipy nebo doporučení

VAROVÁNÍ!

Pozor - obecné nebezpečí

NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM!

Pozor – nebezpečí úrazu elektrickým proudem

HORKÝ POVRCH!

Pozor – nebezpečí horkého povrchu

NEBEZPEČÍ POŽÁRU!

Pozor – nebezpečí požáru

Je důležité nejprve se s tímto návodem důkladně seznámit.

Bezpečnost

! VAROVÁNÍ!

NÁVOD SI PEČLIVĚ PŘEČTĚTE A UCHOVEJTE HO PRO BUDOUCÍ POTŘEBU!

Bezpečné používání

• Tento spotřebič je určen pouze pro domácí použití.
• POZOR: Přístupné části se mohou během použití s kuchyň spotřebiči zahřát.
• Toto zařízení může být používáno dětmi od osmi let a osníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi v případě, pod dohledem nebo byli poučeni o bezpečném použití zaříz že chápou všechna s používáním spojená nebezpečí.
• Spotřebič není určen na hraní.
• Čištění a údržbu nesmějí děti provádět bez dozoru.
  • Vždy zajistěte dostatečné odvětrávání!
• Pokud je digestoř používána současně se spotřebiči na ply na jiná paliva, musí být místnost dostatečně odvětrávána.
• Je-li digestoř v provozu současně s dalším jiným než elek spotřebičem, nesmí podtlak v místnosti překročit 4 bara (4 ×
• Musí být splněny místní předpisy týkající se vypouštění vzd
  • K čištění spotřebiče nikdy nepoužívejte tlakový nebo parní

⚠ NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM!

Vyvarujte se nebezpečí úrazu elektrickým proudem. Před čiště se ujistěte, že je spotřebič vypnutý.

• Spotřebič používejte pouze ve vnitřních prostorách domácnost
• Pokud není tukový filtr správně namontován, digestoř nepouž
• O digestoř se neopírejte.
• Pokud to není výslovně uvedeno, digestoř nikdy nepoužívejte pracovní plochu.

Bezpečnost

- Při přehřátí jsou tuky a oleje hořlavé. Po dobu přípravy p zdržujte v kuchyni.

- Smažená jídla by měla být připravována pod nepřetržitým dohledem, abyste předešli vznícení horkého tuku.

- Digestoř by měla být pravidelně čištěna jak zvenčí, tak ze (minimálně 1 x za měsíc). Nedostatečné čištění nebo pozdr výměna filtrů mohou způsobit požár.

- Čistěte filtry včas.

- Tukové filtry se mohou během používání zahřát. Až dovařítu počkejte alespoň 30 minut, než začnete digestoř čistit.

- Mějte prosím na paměti! Intenzivní používání může vést ke kondenzaci na digestoři. Kondenzované páry lze jednoduše odstranit suchým hadříkem.

- Při čištění nebo výměně tukových a/nebo uhlíkových filtrů po podle pokynů v příručce!

NEBEZPEČÍ POŽÁRU!

Při nedodržení pokynů k čištění nebo výměně tukových a/neb uhlíkových filtrů hrozí nebezpečí požáru.

Propustné tukové usazeniny v kovovém tukovém filtru. Pod kuchyňskou digestoří není možné pracovat s otevřeným ohněn (např. flambovat). Spotřebič vždy používejte s kovovým tukový filtrem. Tukový filtr pravidelně čistěte.

Propustný přepálený tuk nebo olej. Nikdy nehaste oheň vodou použijte protipožární přikrývku, poklop nebo desku.

- Spotřebič může mít ostré rohy. Při čištění dbejte prosím z opatrnosti.

- Světlo vyzařované LED žárovkami je velmi oslňující a může zrak. Do zapnutých LED světel se nedívejte zpříma déle n dobu 100 vteřin.

- Při mytí tukových filtrů v myčce doporučujeme použít krátký s nízkou intenzitou mytí. Po umytí v myčce zkontrolujte mo opotřebení tukového filtru (sypký materiál). V důsledku častěh

Bezpečnost

mytí může dojít k opotřebení. Je-li sypký materiál viditelný, filtry, abyste zamezili proniknutí tohoto sypkého materiálu do připravovaného pokrmu.

• Spotřebič nepoužívejte při teplotách pod 5 °C.
• Dodržujte 20 cm vzdálenost od spotřebiče.

Vaše digestoř

Vážený zákazníku!

Vítejte v naší neustále se rozrůstající ASKO rodině!

Jsme hrdí na naše spotřebiče. Doufáme, že tento spotřebič bude cenným a spolehlivým p po mnoho dalších let.

Před použitím si prosím přečtěte návod na použití. Poskytuje všeobecné tipy, informace o a úpravách, které můžete udělat, dále rady pokud se co nejlépe starat o váš spotřebič.

DOPORUČENÍ!

Nejnovější verzi návodu na použití najdete na našich webových stránkách.

Užijte si vaření!

Vaše digestoř

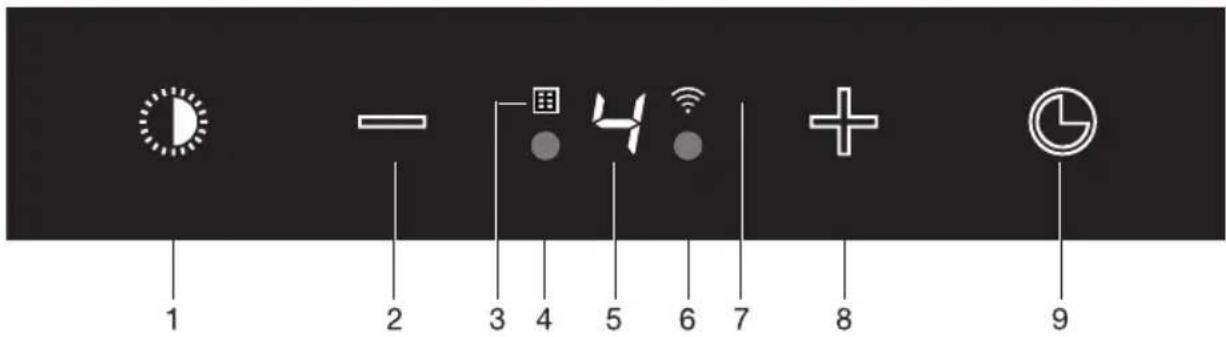

Popis uživatelského rozhraní

1. Zapnutí/vypnutí a ztlumení osvětlení
2. Snížení kapacity odsávání vzduchu a vypnutí
3. Indikátor čištění tukového filtru a kombinovaného filtru
4. Senzor přítomnosti
5. Stav displeje
6. Senzor prítomnosti
7. Wi-fi
8. Zapnutí a zvýšení kapacity odsávání vzduchu
9. Zapnutí automatického opožděného vypnutí

Funkce kuchyňského odsavače par

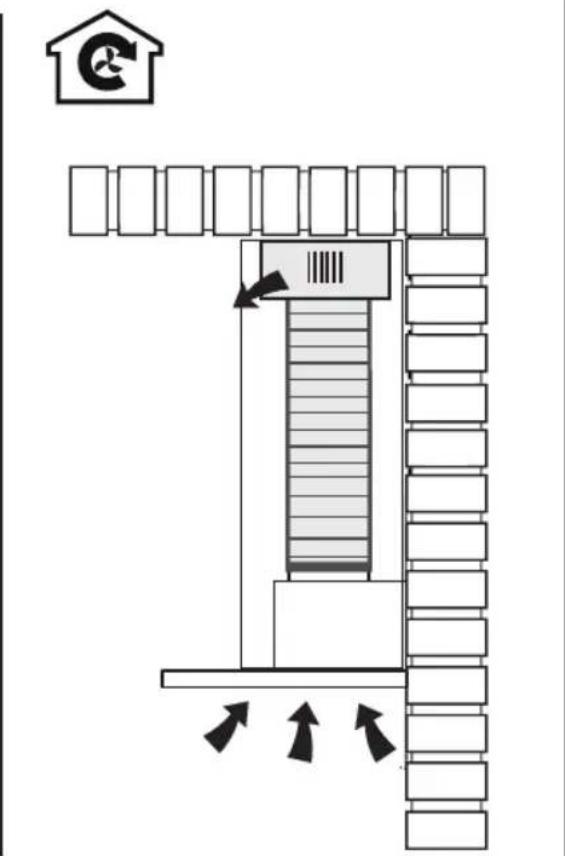

Recirkulace

Pokud není možné odvádět vzduch ven přes odtahové potrubí, můžete se rozhodnout pro odsávaného vzduchu a jeho zpětné vhánění do kuchyně, tedy pro recirkulační systém. Při recirkulačního systému se vzduch po průchodu tukovými filtry čistí pomocí kombinovaného fil se vhání zpět do kuchyně. Tento systém je energeticky účinný, protože teplý vzduch se

Pokud používáte recirkulační systém, měli byste aktivovat "Indikátor čištění filtru" jak je vysv odstavci "Údržba".

Aktivní režim

Senzor prítomnosti rozpozná uživatele stojícího před odsavačem a rozsvítí ikony.

Automatické opožděné vypnutí

Časově řízené opožděné vypnutí zajišťuje, že i poslední výpary z vaření budou odsáty. Op vypnutí se po 10 minutách automaticky vypne.

Funkce Čistý vzduch

Funkce Clean Air se automatickyzapne každých 24 hodin na 10 minut při nejnižším nastav

Ovládání

Zapnutí a vypnutí odsávání

1. Stiskněte tlačítko + (plus).

- Digestoř se zapne při nejnižším nastavení.

1. Dotkněte se tlačítka + (plus), chcete-li vybrat vyšší nastavení ventilátoru. Dotkněte se tlačítka + (plus) na 2 sekundy, chcete-li nejvyšší nastavení (boost) (viz "Zapnutí nastavení boost").

2. Dotkněte se tlačítka - (minus), chcete-li vybrat nižší nastavení.

- Nastavení odsávání se zobrazí na displeji.

- Nastavení odsávání lze nastavit v rozsahu rychlostí 1 až 5.

1. Pokud je odsávání nastaveno na 1, můžete odsavač vypnout do na tlačítko - (mínus).

2. Dotkněte se tlačítka - (minus) alespoň na 2 sekundy, chcete-li odsavač par.

Zapněte nastavení zesílení

1. Stiskněte tlačítko + (plus) po dobu alespoň 2 sekundy.

- Nastavení zesílení (nastavení 'b') je zapnuté po dobu 10 min. Během této doby bude displej blikat. Po uplynutí této doby opět aktivuje původní nastavení odsávání.

1. Krátkým dotykem tlačítka - (minus) vypnete nastavení boost (zesíle

UPOZORNĚNÍ!

Funkce Boost není k dispozici v režimu recirkulace.

Zapnutí automatického opožděného vypnutí

1. Dotkněte se tlačítka automatického zpožděného vypnutí.

- Indikátor automatického opožděného vypnutí bude blikat.

- Digestoř se po 10 minutách automaticky vypne.

1. Automatické opožděné vypnutí vypnete dotknutím se libovolného tlačítka (kromě tlačítka osvětlení).

UPOZORNĚNÍ!

Pokud bylo zvoleno nastavení zesílení, nelze funkci časovače aktivovat.

Ovládání

Zapnutí a vypnutí osvětlení

1. Krátce se dotněte tlačítka osvětlení.
2. Osvětlení přechází z maximální do minimální intenzity a naopá
3. Dlouhým dotykem tlačítka osvětlení nastavujete jeho intenzitu.
4. Krátkým dotykem tlačítka osvětlení světlo vypnete.

Změna teploty barev

Můžete upravit teplotu osvětlení.

1. Aby bylo světlo "chladnější", tak se současně déle dotkněte tlačítka osvětlení a tlačítka nebo tlačítka + (plus), chcete-li vybrat "teplejší" světlo.

Používání recirkulace

UPOZORNĚNÍ!

Při dodání je tento odsavač par nastavený na odvod vzduchu ven. Digestor Ize také na recirkulaci (vzduch je po filtraci vháněn zpět do místnosti přes tukové filtry a kombinovar

Díky RMS sadě (sada pro úpravu recirkulace) bude vzduch nejdříve vyčištěn tukovými filtr budou pachy filtrovány kombinovaným filtrem. Vyčištěný vzduch je recirkulován zpět do kuc

Zapnutí funkce recirkulace

1. Současně stiskněte a podržte tlačítko časovače a tlačítko osvětle dokud kontrolka filtru třikrát neblikne.

- Digestoř je nastavena na recirkulaci.

Vypnutí funkce recirkulace

1. Současně stiskněte a podržte tlačítko časovače a tlačítko osvětlení, dokud se kontrolka nerozsvítí.

Ovládání

Funkce Čistý vzduch

Funkce Čistý vzduch vám při úrovni 1 umožní osvěžit vzduch ve kuchyní po dobu maximálně 24 hodin.

1. Vypněte digestoř.

2. Dotkněte se tlačítka časovače přibližně na 3 sekundy.

- Digestoř se při nejnižší rychlosti automaticky každou hodinu na 10 minut spustí. Během odsávání se na displeji zobrazí rycis se pohybující „had“. Když se digestoř po 10 minutách vypnol displeji se zobrazí pomalu se pohybující „had“, dokud se dijepo 50 minutách opět nezapne.

1. Chcete-li mezitím vypnout funkci Clean Air, stiskněte libovolné tlač (kromě tlačítka pro osvětlení).

Aktivní režim

Senzor prítomnosti rozpozná uživatele stojícího před odsavačem a rozsvítí ikony.

Vypnutí aktivního režimu

1. Současně se dotkněte tlačítka + (plus) a tlačítka časovače na sekundy.

- Aktivní režim je deaktivován.

- Na displeji se zobrazí statické "U".

Aktivování aktivního režimu

1. Současně se dotkněte tlačitka + (plus) a tlačitka časovače na 3 sekundy.

- Aktivní režim je aktivován.

Propojení odsavače par a varné desky

Abyste mohli odsavač par provozovat s varnou deskou, musíte je mezi sebou propojit.

K navázání spojení je třeba aktivovat režim Nastavení připojení odsavače par a varné des Viz také návod k varné desce. Na našich webových stránkách naleznete celou řadu varný které lze připojit k odsavači par.

1. Kryt a světla musí být vypnuté.
2. Současně stiskněte a podržte tlačítko – (minus) a tlačítko + (plus) na 3 sekundy.
3. Tlačítko osvětlení, tlačítko + (plus), tlačítko – (minus) a tlačítko časovače budou souč blikat, maximálně 3 minuty.
4. Na varné desce aktivujte režim párování v uživatelské nabídce (viz příručka varné desk
5. Spojení s varnou deskou je navázáno.
6. Pokud je připojení úspěšné, odsavač par se vrátí do pohotovostního režimu.

UPOZORNĚNÍ!

Při ručním ovládání digestoře v režimu připojení dojde ke ztrátě párování a musí být sp znovu.

Připojení Wi-Fi

Aplikace Wi-Fi/ConnectLife

Zařízení je vybaveno modulem Wi-Fi, který umožňuje připojení zařízení k mobilnímu zařízení, smartphone nebo tablet. Nabízí sledování stavu zařízení prostřednictvím mobilního zařízení.

UPOZORNĚNÍ!

Funkce monitorování prostřednictvím mobilního zařízení nesmí být použita k nahrazení osobr dohledu nad procesem vaření přímo na spotřebiči.

Požadavky:

• Abyste mohli používat Wi-Fi připojení zařízení, musí se dosah vašeho Wi-Fi routeru rozš zařízení. Zařízení podporuje pouze sítě 2,4 GHz. Pokud se během nastavování připojení vaše domácí síť, zkontrolujte nastavení routeru pro 2,4 GHz, zda není síť skrytá a signa silný.
• Kromě toho je potřebné mít mobilní zařízení s nainstalovanou aplikací ConnectLifea regist uživatelský účet (viz kapitolu aplikaceConnectLife).

AplikaceConnectLife

Aplikace ConnectLife je k dispozici v App Store nebo ve službě Google Play. Po spárov spotřebičem můžete pomocí aplikace sledovat stav spotřebiče.

Přejděte na www.connectlife.io/getstarted a stáhněte si aplikaci ConnectLife, informace o systé podporu a dostupné funkce. Další možnosti najdete pod www.connectlife.io.

Začínáme s aplikací ConnectLife

Začněte s aplikací ConnectLifeve třech jednoduchých krocích. Dodatečně se podívejte na ka "První kroky pro nastavení připojení Wi-Fi". Další pomoc na www.connectlife.io/getstarted.

1. Registrace:

• Instalace aplikace ConnectLife
- Spuštěni aplikace.
- Vyberte tlačítko "Začít" a postupujte podle uvedených kroků.
- Pokud jste už zaregistrovaní, použijte možnost „Přihlásit se“.

2. Přidat spotřebič:

• V aplikaci: Přejít na "Zařízení".
- Vyberte „Přidat zařízení“ nebo stiskněte tlačítko + (plus).
- Ujistěte se, že funkce Wi-Fi na spotřebiči je ZAPNUTÁ a že spotřebič je v režimu připojení (dále viz 'První kroky pro nastavení připojení Wi-Fi').
- Postupujte podle pokynů aplikace ConnectLife.

3. Začněte vařit:

Blahopřejeme vám, nyní můžete začit používat ConnectLife spolu s vaším spotřebičem.

Připojení Wi-Fi

První kroky pro nastavení připojení Wi-Fi:

V následujících krocích se provede "Nastavení připojení":

1. Zkontrolujte "Požadavky", jak je popsáno výše.
2. Kryt a světla musí být vypnuté.
3. Chcete-li vstoupit do nabídky Wi-Fi, dotkněte se současně tlačítk (mínus) a tlačítka časovače na 3 sekundy. Ikona "Light" se vyj
4. Abyste zapnuli Wi-Fi, tak se dotkněte současně tlačítka - (mínu časovače na 3 sekundy. 'o' třikrát zabliká. Symbol Wi-Fi bude
5. Dotkněte se a podržte současně tlačítko + (plus) a tlačítko ča na 3 sekundy. Na displeji se zobrazí 'C'. Potvrd'te klávesou ča pro spuštění „nabídky připojení“. Tento režim bude automaticky deaktivován po 5 minutách.
6. V aplikaci ConnectLife vyberte možnost „Přidat zařízení“ a postup podle pokynů.
7. Pokud se aplikace ConnectLife nepřipojí k zařízení, počkejte 10 a opakujte popsané kroky
8. Volitelné: Když byl proces úspěšný a chcete spárovat jiného uživatele, můžete použít „Režim párování“ v nabídce Wi-Fi a možnost „Páro nebo „Zjištění“ v aplikaci ConnectLife.

INFORMACE!

Rychlé řešení potíží vypnutím a opětovným zapnutím modulu Wi-Fi. Další nápovědu najdete „Řešení potíží s Wi-Fi“.

V nabídce jsou k dispozici 3 možnosti, v závislosti na stavu Wi-Fi.

• Režim nastavení připojení
• Režim párování
  • Režim dálkového ovládání

Pokud je k dispozici více než 1 možnost, přepínejte mezi možnostmi pomocí kláves + (p

Režim nastavení připojení

Aby mohla aplikace vzdáleně monitorovat a ovládat zařízení, musí být zařízení připojeno ke Na displeji se zobrazí 'C'. Stisknutím tlačítka časovače aktivujete „Režim nastavení připojení“. se symbol Wi-fi. Tento režim bude automaticky deaktivován po 5 minutách.

Režim párování

Spárováním získáte v aplikaci ConnectLife funkci monitorování. Během párování připojíte spotř ke svému uživatelskému účtu ConnectLife.

Režim párování je k dispozici pouze v případě, že bylo provedeno nastavení připojení Wi-Na displeji se zobrazí 'P'. Stisknutím tlačítka časovače aktivujete režim párování. Rozbliká s Wi-fi. Tento režim bude automaticky deaktivován po 3 minutách.

V aplikaci ConnectLifepoužijte k spárování jiného uživatele možnost „Párování“ nebo „Zjišťovár

Připojení Wi-Fi

Režim dálkového ovládání

Aby bylo možné vzdáleně měnit nastavení funkcí, musí být spotřebič zapnutý a musí být aplikace ConnectLife.

Na displeji se zobrazí 'c'. Režim dálkového ovládání je k dispozici pouze v případě, že nastavení připojení Wi-Fi. Stisknutím tlačítka časovače aktivujete „Dálkové ovládání“.

Blikající "c": Dálkové ovládání je povoleno.

Statické 'c': Dálkové ovládání je deaktivováno.

Chcete-li zavřít nabídku Wi-Fi, stiskněte a podržte klávesu – (minus) po dobu 3 sekund. minut nestisknete žádné tlačítko, nabídka Wi-Fi se automaticky vypne a odsavač se vrátí o pohotovostního režimu.

Wi-fi menu

Pro přístup do nabídky Wi-Fi musí být odsavač v pohotovostním režimu. Stiskněte a podrž tlačitko - (minus) a tlačitko časovače po dobu 3 sekund. V nabídce jsou k dispozici 3 závislosti na stavu Wi-Fi. 'C', 'P', a 'c'. Pokud je k dispozici více než 1 možnost, přepí možnostmi pomocí kláves + (plus) a – (minus). Vybranou možnost potvrďte klepnutím na t časovače.

Zapnutí Wi-Fi:

• Digestoř musí být vypnuta.
• Chcete-li vstoupit do nabídky Wi-Fi, dotkněte se současně tlačítka - (mínus) a tlačítka na 3 sekundy. Ikona "Light" se vypne.
• Abyste zapnuli Wi-Fi, tak se dotkněte současně tlačítka - (mínus) a časovače na 3 se třikrát zabliká. Symbol Wi-Fi bude blikat.

Odpojení Wi-fi:

• Digestoř musí být vypnuta.
• Chcete-li vstoupit do nabídky Wi-Fi, dotkněte se současně tlačítka - (mínus) a tlačítka na 3 sekundy. Ikona "Light" se vypne.
• Chcete-li vypnout Wi-Fi, dotkněte se současně tlačítka - (mínus) a tlačítka časovače na 'o' bude staticky osvětleno. Symbol Wi-fi zhasne.

Zobrazení stavu Wi-Fi:

• Modul Wi-Fi vypnutý: Symbol Wi-Fi není zobrazen.
• Probíhá konfigurace: Symbol Wi-fi bliká.
• Připojeno k routeru domácí sítě: Symbol Wi-fi bliká.
• Připojený k domácímu síťovému routeru a cloudu: Symbol Wi-Fi nepřetržitě svítí.

Připojení Wi-Fi

Řešení potíží s Wi-Fi

		ŘešeníMožná příčinaSymptom
		Zapněte Wi-Fi (viz 'Zapnutí Wi-Fi').Wi-Fi v'
	Problémy s domácí sití.Naštavenolujte Wi-Fidasejbalosignál vaší domácí sitě dostatečně silný a zda funguje připojení k internetu.
Domácí sit' se během nastavování připojení nezobrazuje.	Domácí sit' není na 2,4 sit' je skrytá nebo je sířiš slabý.Zkontrolujte nastavení sitě. Zajistěte sit', sigtráh je viditelná a má 2,4 GHz. Pokud je signál příliš slabý, zkuste přesunout sitový router blíže k zařízení.
V mobilní aplikaci je zařiře fi je deaktivováno nebůjistěte se, že Wi-Fi je povolená a internetové připojení vaší domácí sitě funguje. V případě potřeby zopakujte nastavení připojení.
	Různé příčiny.Další problénejejpeve Wi-Fi něte Wi-Fi a znovu ji zapněte. Zkontrolujte, zda funguje internetové připojení ve vaší domácí sití. V případě potřeby zopakujte nastavení připojení.Další řešení problémů je k dispozici na www.connectlife.io nebo kontaktujte servisní oddělení.

UPOZORNĚNÍ!

Zrušit párování: Pokud je potřeba připojit spotřebič k jiné síti, použijte v aplikaci nastaver spárování“. Spotřebič bude z aplikace odstraněn a nebude propojen s aktuálním uživatelsky účtem.

Údržba

Čištění

VAROVÁNÍ!

Důležité! Před veškerou údržbou nejprve vypněte přívod proudu do digestoře, a to vyjmutím zástrčky ze zásuvky, nebo vypnutím hlavní pojistky v domácnosti. Digestoř je třeba pravidelně čisti uvnitř, tak zvenčí (alespoň tak často jako tukový filtr).

Nepoužívejte abrazivní čistící prostředky. Nepoužívejte alkohol!

Nedodržením pokynů týkajících se čištění spotřebiče nebo výměny filtrů můžete způsobit po Tyto pokyny je nutné dodržovat! Výrobce neodpovídá za škody na digestoři nebo za poš ohněm v důsledku neodborné údržby nebo nedodržení výše uvedených bezpečnostních poky

Digestor

Čistěte digestoř měkkým hadříkem s mýdlovou vodou.

Poté opláchněte čistou vodou. Nepoužívejte agresivní čistící prostředky, jako například hydroxič Povrch digestoře vydrží v dobrém stavu, bude-li pravidelně voskován a leštěn.

UPOZORNĚNÍ!

Digestoře z nerezové oceli

Na digestoře z nerezové oceli nepoužívejte drátěnky ani jiné abrazivní čisticí prostředky. F neabrazivním, neleštícím prostředkem a nerezovou ocel vyleštěte ve směru zrna.

Kontrolka čištění filtru

Po 30 hodinách v provozu se kontrolka filtru rozsvítí.

• Potom je třeba vyčistit tukové filtry.
• Kovové tukové filtry by měly být čištěny jednou za měsíc (nebo když to zahlásí kontró filtru), neutrálním čistícím prostředkem, a to bud' ručně, nebo v myčce na nádobí za p programu s nízkou teplotou.
• Vložte tukové filtry do myčky tak, aby otvory směřovaly dolů, aby z filtru mohla vytéka Hliníkové tukové filtry v důsledku kontaktu s čisticími prostředky do myčky zmatní. Toto a nemá to vliv na funkčnost. Před výměnou nechte filtry dostatečně odkapat.
• Paměť restartujete dlouhým dotykem tlačítka – (mínus), dokud kontrolka filtru nezhasne.

Údržba

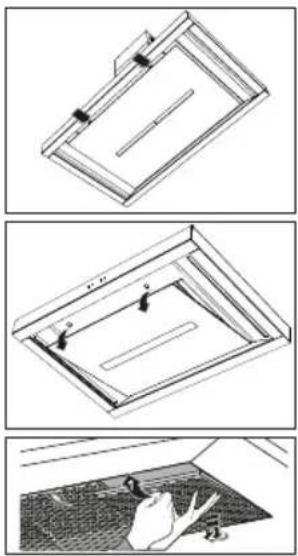

Odstranění kazetového filtru.

1. Vypněte motor a osvětlení.
2. Zatlačte západky a otevřete panel.
3. Otevřete přístupovou západku filtru. Přidržujte filtr rukou.
4. Vyjměte filtr z digestoře.

Vložení kazetového filtru

Filtr by měl být umístěn na přední straně se zamykacím mechanismem. Otevřete přístupovc k filtru. Zářezy v přední části filtru se poté zasunou dovnitř. Při umisťování filtrů držte př západku v této poloze.

1. Zasuňte zářezy na zadní straně filtru do speciálně navrženého otvoru digestoře.
2. Nakloňte filtr nahoru.
3. Uvolněte přístupový poklop filtru. Zářezy v zadní části filtru se rozšíří směrem ven a speciálně navržených otvorů digestoře.

Filtr je nyní opět na svém místě.

1. Znovu pevně zatlačte skleněný panel do těsnění (uslyšíte cvaknutí).

! VAROVÁNÍ!

Skleněný panel je možné odstranit kvůli čištění. Pro demontáž skleněného panelu jsou za dvě osoby (vzhledem k jeho hmotnosti)!

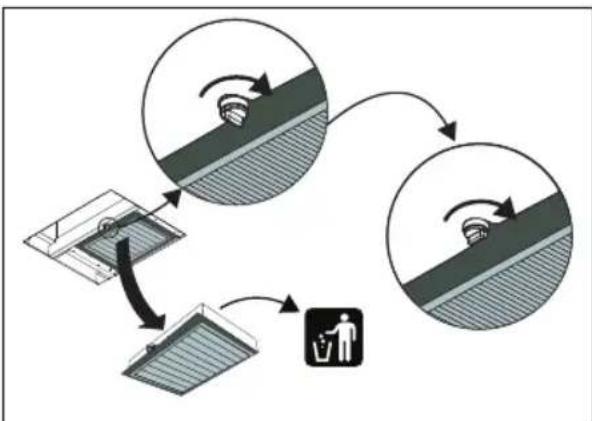

Výměna filtru proti zápachu/filtru na jemné částice (PM2,5)

Filtr proti zápachu/filtr na jemné částice se musí vyměňovat každý rok (nebo na to upozc čištění filtru proti zápachu/filtru na jemné částice).

Po 360 hodinách v provozu začne kontrolka filtru blikat.

1. Odstraňte zepředu šroub, který upevňuje držák filtru, otáčením proti směru hodinových ru
2. Vyjměte držák filtru s filtrem z odsavače par.
3. Odstraňte starý filtr a zlikvidujte jej spolu se zbytkovým odpadem.
4. Vložte nový filtr do držáku. Poznámka: Šipka na boku zobrazuje směr proudění vzduch
5. Držák filtru nasadíte tak, že nejprve zasunete zadní část do zářezů.

Údržba

1. Opětovně utáhněte držák filtru.

2. Paměť restartujete dlouhým dotykem tlačítka – (mínus), dokud kontrolka filtru nezhasne.

UPOZORNĚNÍ!

• Při použití filtrů proti zápachu vzniká větší hluk, než když se používá odsavač par s potrubím.
• Filtry proti zápachu fungují optimálně při nižších otáčkách motoru. Proto byste se měli co nejvíce vyhýbat intenzivním nastavením.

POZOR!

Nasycení filtru závisí na intenzitě používání, způsobu vaření a na tom, jak prav delně tuk čistíte.

Digestoř je vybavena LED světly. Tato musí být vyměněna autorizovaným technikem. Nepo se sami světla měnit.

Technické údaje

Produktový list EU

Údaje jsou určeny podle:

Norma EN61591 a Nařízení komise (EU) č. 65/2014 a (EU) č. 66/2014.

		CI41038GGCCW4938GGCTyp r
		ASKOASKOObchodní známka
digestoř) [kWh/a]		25,323,8Roční spotřeba energie
Třída energetické účinnosti	A++	A++
digestoř) [%]		38,439,2Účinnost proudění teku
		AATřída účinnosti proudění tek
digestoř) [lux/W]		53,853,8Účinnost osvětlení (LE
		AATřída účinnosti osvětlení
digestoř) [%]		89,489,4Účinnost filtrace tuků
		BBTřída účinnosti filtrace tuků
běžném používání 3[h]		321 / 444322 / 439Průtok v
Průtok vzduchu v intenzivním či zesíleném režimu [m3/h]	761	783
Vzduchem šířené akustické emise ve formě akustického výkonu A při minimální a maximální rychlosti provozu [dB(A)]	46 / 53v běžném	46 / 53
Vzduchem šířené akustické emise ve formě akustického výkonu A při intenzivním a zesíleném režimu	66[dB(A)]	66
Spotřeba energie ve vypnutém stavu ( P_o )	-	-
_s ) [W]		0,360,36Spotřeba energie v pc

Informační list EU

		CI41038GGCCW4938GGC
Koeficient zvýšení času (f)	0,6	0,6
digestor)		36,834,4Index energetické účinr
Průtok v bodě nejvyšší účinnesji [m@h]	301,9	327,3
BEP)		377386Tlak v bodě nejvyšší i
BEP)		89,382,5Elektrický příkon v bod
Jmenovitý příkon systému osvětlení (W	5,3	5,3
Průměrné osvětlení varného povrchu osvětlovacíná19,3systémem ( E_middle ) [lux]		419,3

Technické údaje

Informace o shodě

	RF modulTyp rádiového zařízení
	2402 - 2477 MHz (16 kanálů)Rozmezí provozní fi
	-5.2 dBm průměr EIRP (vypočteno)Maximální výstup
	-7 dBiMaximální zisk antény

	Wi-Fi modulTyp rádiového zařízení
	2412 - 2472 MHz (16 kanálů)Rozmezí provozní fi
	17.7 dBm průměr EIRP (vypočteno)Maximální výstup
	2.7 dBiMaximální zisk antény

Tímto ASKO prohlašuje, že typ rádiového zařízení digestoře je v souladu se směrnící 2014

Instalace

Bezpečnostní pokyny

! VAROVÁNÍ!

Zařízení by měl připojovat pouze vyškolený instalatér.

• Vždy se řid'te pokyny k instalaci nacházející se v dodané příručce.
• Zkontrolujte, zda nebyl spotřebič poškozen při přepravě. Pošk spotřebič nezapojujte.
• Vadné díly lze nahradit pouze originálními díly. Výrobce zar splnění bezpečnostních požadavků pouze u originálních dílů.
• Varování! Je-li elektrický kabel poškozen, musí být vyměněn výrobcem, servisním zástupcem či podobně kvalifikovanými osobami, aby se předešlo vzniku nebezpečí.
  • K připojení spotřebiče vždy používejte originální napájecí kač
• Zdroj elektrického proudu musí odpovídat národním a místní právním předpisům.
• Elektrická zásuvka a zástrčka by měla být vždy snadno d
• Není-li stacionární spotřebič vybaven napájecím kabelem a zástrčkou nebo jinými prostředky pro odpojení od napájecí rozpojením kontaktů ve všech półech, které zajištují úplné o za podmínek kategorie přepětí III, musí být prostředky pro začleněny do pevného zapojení v souladu s pravidly zapoje platí také pro spotřebiče s napájecím kabelem a zástrčkou, po instalaci spotřebiče není zástrčka přístupná. Tento požada splní použití omnipolárního spínače s oddělením kontaktů minir 3 mm namontovaným v přívodním kabelu.
• Spotřebič by neměl být připojen k elektrické síti pomocí a s více zástrčkami nebo prodlužovacího kabelu, jelikož nelze bezpečné použití zařízení.

! VAROVÁNÍ!

Nikdy neotvírejte skřín spotřebiče.

Instalace

• Před zahájením jakýchkoli oprav odpojte spotřebič od elektric sítě.
• Z důvodu možného výskytu ostrých hran doporučujeme k r digestoře použít ochranné rukavice.

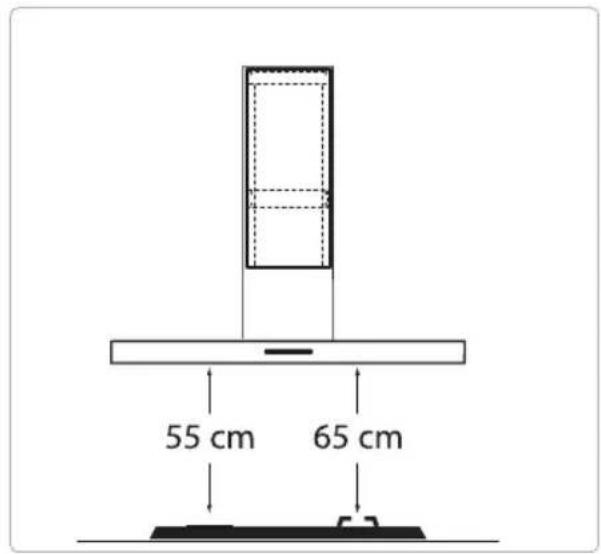

• Minimální bezpečnostní vzdálenost mezi nejnižším bodem diges a plynovými hořáky by měla být alespoň 65 cm.
• Pokud pokyny plynové varné desky určují větší vzdálenost, vzít toto v potaz.

! VAROVÁNÍ!

Nebudou-li šrouby nebo upevňovací zařízení instalovány v sou s těmito pokyny, může dojít k úrazu elektrickým proudem.

Při nedodržení bezpečnostních pokynů a varování výrobce neně odpovědnost za jakékoli následné škody.

Pokud se rozhodnete kvůli chybě spotřebič přestat používat, doporučujeme vám po vyjmutí zástrčky ze zásuvky odpojit tak. Odneste spotřebič do sběrného dvora ve vaší lokalitě.

Umístěte spotřebič do prostředí, které splňuje následující podmínky:

• Rozsah okolní teploty: +5....+40 °C;
  • Vlhkost: 30....70 % RH;
• Maximální nadmořská výška: 2 000 metrů nad mořem.

Instalace

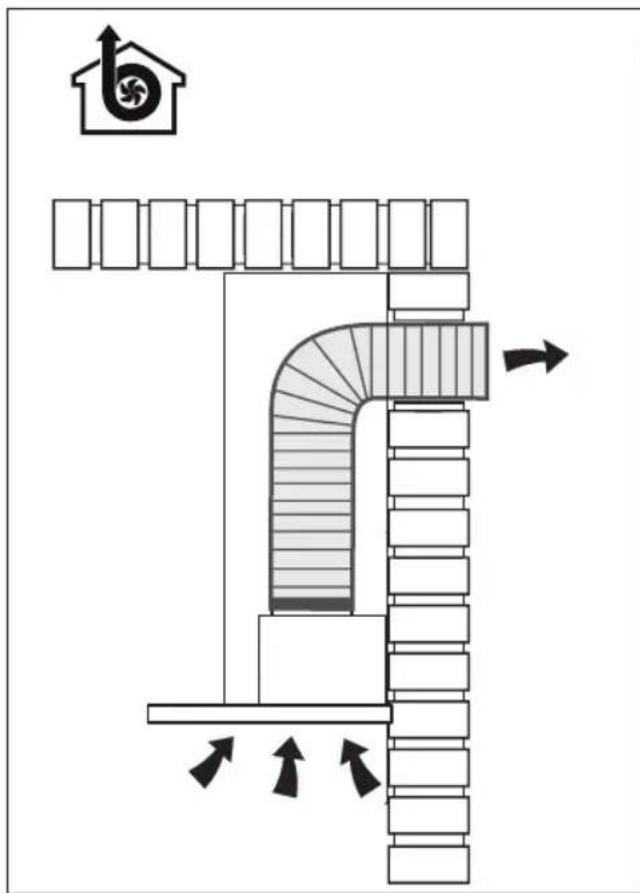

Příprava k instalaci

Elektrické připojení

Tento spotřebič je vyroben ve třídě l; proto musí být připojen k uzemňovací soustavě.

Ujistěte se, že jmenovité napájecí napětí odpovídá hodnotám uvedeným na výrobním štítku Připojení k elektrické síti se provádí následovně:

• HNĚDÁ = L fáze
• MODRÁ = N nula
- ŽLUTÁ/ZELENÁ = Uzemnění

Během připojování k elektrické síti se ujistěte, že zásuvka je vybavena uzemňovacím připoj

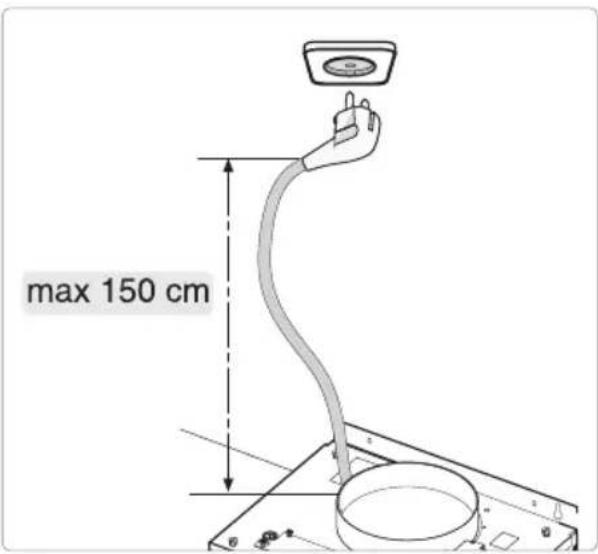

Tento odsavač par je vybaven elektrickou zástrčkou. Při instalaci odsavače par zajistěte, ab zástrčka zůstala přístupná.

VAROVÁNÍ!

Chcete-li vytvořit pevné připojení, zajistěte, aby byl v elektrické instalaci namontován omnip spínač s roztečí kontaktů nejméně 3 mm.

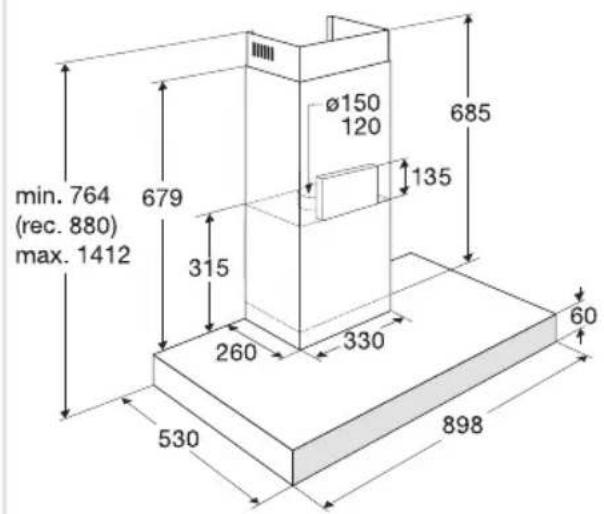

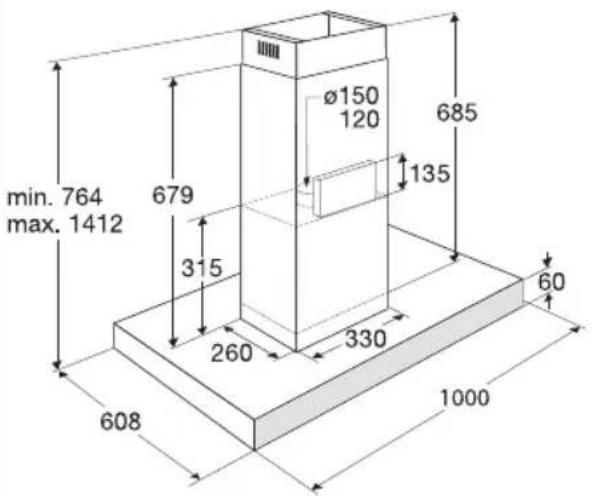

Rozměry spotřebiče

Odsavače par pro kuchyňské ostrůvkyNástěnné

Instalace

Vestavění

Odsavače par pro kuchyňské ostrůvky

1

Tipy pro energeticky efektivní vaření s digestořemi

• Používejte nastavení na nízký výkon odvětrávání a vysoký výkon (zesílení) v případě pot
• Digestoř pracuje výkonněji v dobře odvětrávané kuchyni.
• Filtry pravidelně čistěte a vyměňujte, aby byla zachována jejich vysoká účinnost. Nasáklý neúčinkuje a vede k delší době použití.

Likvidace spotřebiče a obalu

Při výrobě tohoto zařízení byly použity udržitelné materiály. Tento spotřebič musí být po slživotnosti zodpovědně zlikvidován. Pro informace, jak toto provést, požádejte úřad v místě

Obal spotřebiče je recyklovatelný. Použity byly tyto materiály:

• karton;
  • polyethylenová fólie (PE);
  • Polystyren bez CFC (tuhá pěna PS).

Zlikvidujte tyto materiály odpovědným způsobem a v souladu s vládními nařízeními.

Tento výrobek je označen symbolem přeškrtnuté popelnice, aby vám připomněl povinnost likvidovat domácí elektrické spotřebiče odděleně. To znamená, že tento spotřebič nelze na konci jeho životnosti vyh běžného směsného odpadu. Spotřebič musí být přepraven do sběrne dvora pro třídění odpadu, nebo k prodejci, který tuto službu posky

Tříděný sběr domácích spotřebičů pomáhá předcházet potenciálním negativním dopadům na životní prostředí a lidské zdraví, které jsou způsobeny nesprávnou likvidací. To zaručuje, že materiály, ze kterýc je spotřebič vyroben, lze opětovně využít a dosáhnout tak významn úspory energie a surovin.

CE

Prohlášení o shodě

Tímto prohlašujeme, že naše produkty splňují příslušné evropské směrnice, nařízení a regulace, včetně požadavků, které jsou v nich uvedeny.

Vaše poznámky

Vaše poznámky

ASKO

Vyhrazujeme si právo na změny.
