NÁVOD K OBSLUZE ATT 100 ALBRECHT

děkujeme Vám za Vaši důvěru a za nákup radiostanice Albrecht.

Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

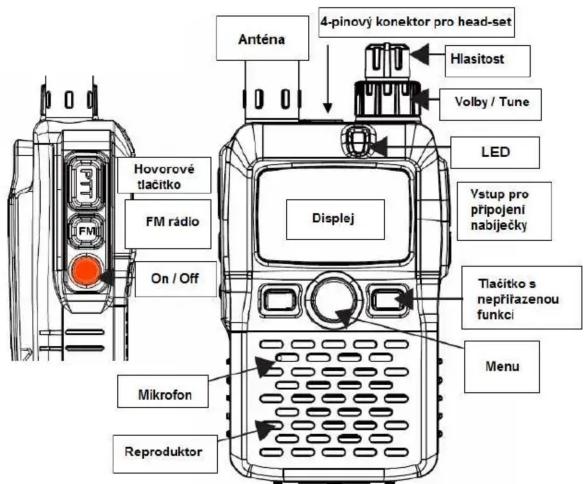

Popis a ovládací prvky

• Tlačítko pro ovládání hlasitosti (Volume):
Poslech kanálového rádiového provozu (menší otočný ovladač)
• Výběr kanálu (Channel Selection): větší otočný ovladač
- Channels 001 – 010 (kanály 001 – 010): pro normální hovor s účastníky ve skupině (s normálním výkonem a dosahem komunikace / úsporný režim)
- Channels 011 – 020 (kanály 011 – 020): obdoba jako u kanálů 001 – 010, ale se zvýšeným
výkonem (10x), napájením a dosahem (vyšší nároky na napájení / odběr proudu baterií)
- Přijímač: Zobrazení 1 – 9 v turistické komunikaci odpovídá CH-001 až CH-009 a CH-01 až CH-019 v průvodcovském režimu. Zobrazení 0 v turistickém (tour) režimu odpovídá CH-010/CH-020 v průvodcovském (guide) režimu.
• Vždy ověřte, zda je používaný kanál volný: průvodce by měli zkontrolovat, zda se v aktuálním
místě nachází volný kanál. V případě potřeby vyhledejte volný (neobsazený) kanál.
- Busy LED: Zelená LED udává, že je kanál volný. Červená LED znamená, že je kanál již používán (obsazen) iinou komunikací.
• Key Lock: Zámek kláves – pro aktivaci dlouze přidržte tlačítko Menu.

Komunikační systém s rádiovým prěnosem

• Kompaktní zařízení s velmi nízkou hmotností
• Dosah komunikace na vzdálenost až 2 km
• Audio prěnos min. 10 h max. 24 h v pohotovostním režimu
• Přehrávání textu nebo hudby z externího MP3 přehrávače

Účel použití

Cestovní ruch / Kultura

Prohlídky města, okružních jízdy, plavby, návštěva muzeí, kostelů, hradů a veřejných objektů.

Zábava

Veřejné a sportovní akce.

Kurzy rízení

Autoškola, výcvikové polygony pro motocykly a ostatní vozidla.

Podniky, úřady

Jednání, kongresy, setkání, sympozia, exkurze v továrnách a výrobních závodech, tlumočení.

Sportování

Turismus a horské túry s průvodcem, horolezectví, lyžování, výuka jízdy na koni, paragliding, tandemové seskoky.

Hlavní výhody

Křišťálově čistý zvuk i při okolním hluku, který je zajištěn díky moderní technologii mikrofonu. Dlouhá provozní doba akumulátoru: až 6 h neustálého přenosu, 10 hodin audio příjmu. Bezplatná licence (rádivý standard PMR446). Díky optimálnímu pokrytí okamžitá komunikace se všemi členy skupiny (dosah až 2 km). Vhodný doplněk pro každou příležitost.

Univerzálnost komunikačního systému

Jedná se o jedinečný komunikační, systém, jež vyhovuje i vysoce náročným potřebám.

Zařízení je možné kombinovat s ostatními originálními komponenty. Základní sada zahrnuje turistický vysilač ATT 100 pro průvodce a head-set GHS01 (náhlavní sada mikrofonu a reproduktoru) a jeden set přijímačů ATR 100, který obsahuje celkem 2 kusy (1 pár) přijímačů. Přepravní taška je určena pro přepravu maximálně 12 ks přijímačů ATR100.

U radiostanice je možné použít 2 různá nastavení hlasitosti (normální a vysoká).

Výchozí nastavení je normalní hlasitost. Osoby s problémy se sluchem mohou použít hlasitější režim. Pro přepnutí výchozí hlasitosti na vysokou, stiskněte a přidržte tlačítko UP, zatímco je radiostanice zapnutá. Pro návrat k normalní hlasitosti stiskněte a přidržte tlačítko DOWN. Radiostanice toto nastavení uchovává v paměti až do další změny.

Komunikace průvodce ke členům skupiny

Komunikace prostřednictvím vestavěného mikrofonu

Stiskněte hovorové tlačitko PTT a mluvte do mikrofonu (přibližně ve vzdálenosti cca 20-30 cm). Po tom, co dohovořite, tlačitko uvolněte. Po uvolnění hovorového tlačitka mohou jiná bezdrátová zařízení prénos nerušovat. Rušení však výrazně eliminuje speciálně navržený obvod. Proto ani není zapotřebí držet hovorové otašk stisknutě déle, než je nezbytné nutně. Dochází tím navic k úspofe energie a provozní kanál se tím udržuje neustále volný, pokud není právě používání Během prénosu svítí červená LED. Pří provozu ve volném prostranství byste je vhodné použití head-setu GHS 02. Head-set výrazně napomáhá eliminovat rušení během prénosu například v důsledku okolniho hluku nebo silného větru.

Komunikace prostřednictvím mikrofonu (Head-set)

Pomocí head-setu GHS 02 můžete přímo hovofit se skupinou, nebo můžete vysilat předem nahraná oznámení z MP3 přehrávače. Zapojle 4-pinový konektor head-setu do žlutě označené zásuvky Mic (nachází se vedle antény). Na head-setu tiskněte tlačitko PTT (1) pro zahájení komunikace. Pouze pokud je zapotřebí vést delší a nepřetržitý hovor, přesuřite hovorové tlačitko (2) zcela vpravo do polohy LOCK. Po ukončení vysilání hovorové tlačitko vrátě zpět do původní polohy.

Vysílání automatické hlásky členům skupiny

Pro připojení MP3 přehrávače použije 3-pólový konektor. Prostřednictvím head-setu pak můžete poslouchat předem zaznamenáne informac. Pro přenos těctno informaci stiskněte tlačítko PTT (případné jej přesuňte do polohy trvalého přenosu). Nastavte vlastní a optimální hlasitost MP3 přehrávače. Před samotnym použitím MP3 přehrávače doporučujeme nastavit optimální hlasitost. Ve stejnou chvilí, kdy dochází k přehrávání dat z MP3 přehrávače pak můžete hovořit ke skupině prostřednictvím mikrofonul! Zvuk je pak systémem automaticky smichán.

Nabíjení akumulátoru

Při začdem zapnutí radiostanice se na malou chvíli na displeji zobrazí aktuální napětí akumulátoru (například 3.8 V představuje přibližně poloviční kapacitu, 4 V označuje plnou kapacitu a 3,4 V a méně znamená, že je akumulátor téměř vybitý). Vstup pro připojení nabiječky DC IN je pod gumovým krytem na pravé straně radiostanice. Do konektoru připojte dodávaný nabijeci USB kabel. Nabijení radiostanice je možné ze zdroje 1400 mAh USB adaptéru nebo pomocí USB konektoru počitače. Zcela vybitý akumulátor se nabijí cca 5 – 6 hodin. Nabijeci proces se potě ukonči automaticky. Během nabijení se na displeji zobrazuje „CHGING“ (Charging = nabijení)

Během nabijení doporučujeme radiostanici vždy vypnout. V případě, že je akumulátor radiostanice plně nabíty, červená LED zhasne. Použit můžete nástěnný adaptér je univerzální pro oba typy radiostanic (ATR 100 a ATT 100. Dodržujte všechny bezpečnostní předpisy pro správné zacházení s lithiovými akumulátory! Některé předpisy o letecké dopravě tyto akumulátory nepovážují za nebezpečný materiál (IATA DGR 52). Většina leteckých společnostní pak požaduje přepravovat osobním (příručním) zavazade, nikoliv v hlavním zavadazlovém prostoru. Lithiový akumulátor nikdy nerozebříje, nezkratujte ani nevhazuje do ohně. Hrozi při tom nebezpečí výbuchu! Nikdy pro nabijení nepoužíjejte neznámé zdroje! Pro přepravu akumulátoru použijte plastový sáček nebo papírovou krabičku.

Výměna akumulátoru

Odemkněte kryt akumulátoru například nehtem nebo špičkou kuličkového pera. Dodržujte správné umístění a polaritu akumulátoru. Po správném vložení akumulátoru musí být vidět jeho výrobní štítek.

Další vlastnosti radiostanice

Použití jako „Walkie-Talkie“ mezi průvodci

Radiostanice ATT 100 představuje standardní, obousměrný přenos v kmitočtovém pásmu UHF PMR 446 pro interní komunikaci. Před samotnou komunikací v systému, se přesvědčte o tom, že všechny vysílačky používané pro společnou komunikaci jsou přepnuté na stejný kanál.

Příjem rozhlasového vysílání

Pomocí radiostanice ATT 100 můžete přijimat rozhlasové FM stanice (pouze prostřednictvím vestavěného reproduktoru). Stíkněte a přídřte po dobu 2 sekund tlačítko FM na levé straně radiostanice. Radiostanice spustí přijem FM vysílná a na displeji přitom zobrazí příslušnou frekvenci například 88,0 MHz. Pomocí vnějšího otočného ovladače (pro přepinání mezi kanály) můžete vyhledávat jednotlivé rozhlasové stanice. Díky obousměrnému radovému vérenosu si systém stále uchovává hlavní prioritu = v připadě příjumu komunikacního radiového signálu nebo při stisku PTT tlačítka se radiostanice vrátí do režimu provozu naposledy použivaného komunikacního kanálu.

Další funkce tlačítka Menu

CTCSS kód a DCS kód

Zobrazení aktuálně použitého zabezpečovacího kódu CTCSS / DCS. Změnu kódu je možné provést pouze prostřednictvím programovacího software.

SQL

Zobrazuje nastavení úrovně šumové brány. Nastavit lze 0 (otevřená brána, na aktuálním kanále je slyšet veškerý šum, který vzniká při přenosu) a úroveň 4 (zavření šumové brány). Pro použití radiostanice coby turistického průvodce doporučujeme nepoužívat hodnotu nižší než 2.

Blokovaný prěnos na frekventovaném kanálu.

Výchozí nastavení funkce BCLO = OFF. V případě aktivace této funkce, není možný přenos do doby, kdy je aktuální kanál používaný jiným účastníkem.

LIGHT

Podsvícení displeje ON / OFF (automaticky) nebo vždy vypnuté. Výchozí nastavení = OFF (podsvícení vypnuté).

SAVE

Úsporný režim akumulátoru. Doporučujeme použité této funkce (On).

K-TONE

Zvuk tlačítek. Doporučené nastavení: OFF (zvuk tlačítek vypnutý).

Funkce automatického vypnutí v případě, že radiostanice není po delší dobu používána. Doporučené nastavení: OFF (deaktivace automatického vypnutí).

Time-Out-Timer - maximální povolená doba pro vysílání. Radiostanice automaticky přeruší komunikaci po uplynutí nastavené doby pro přenos. Pro další pokračování ve vysílání je nezbytné tlačitko PTT uvolnit a teprve poté znovu stisknout a zahájit komunikaci. Doporučené nastavení = OFF.

VOX (Doporučeno OFF)

Funkce automatického hlasového ovládání (hands-free) – prénos se spouští automaticky po hlasové detekci (zahájení hovoru). Na výběr jsou různé úrovně citlivosti: OFF = 1, 2, 3, 4. Na úrovní 4 je nastavena nejvyšší citlivost pro detekci hlasu. Při běžné komunikací však tuto funkcí nedoporučujeme použivat (OFF = deaktivace). Před použitím této funkce je nejprve nezbytné provést pečlivou hlasovou připravu a osvojit si přesnou hlasovou úroveň se stejným vyslovováním slabík.

Automatický návrat k přehrávání rozhlasu po ukončení komunikace. Nedoporučujeme tuto funkci používat průvodci, jelíkož je v tomto režimu zvýšená spotřeba energie (úsporný režim pak není aktivní ani během hovorového klidu).

PC programování (servisní menu)

Programovací sadu připojte k radiostanici. Díky programování můžete některé funkce trvale aktivovat nebo deaktívovat nebo otevřít jiné frekvenční pásmo pro komunikaci (například komunikace v pásmu 400 – 470 MHz). Předpisy v některých zemích však mohou pro tento provoz vyžadovat zvláštní licenci. Programovací sadu k radiostanici připojte prostřednictvím vstupu MIC.

Recyklace

Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likvidujte odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných předpisů. Šetřete životní prostředí! Prispějte tak k jeho ochraně!

Manipulace s bateriemi a akumulátory

Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpeči, že by je mohly spolknout děti nebo domácí zvířata! V připadě spolknutí baterí výhledjej okamžitél lékaře! I Baterie (akumulátory) nepafří do rukou malých dětí! Vytéklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto připadě použilje vhodné ochranné rukavice; Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohné nebo nabíjeny! V takovýchto připadech hrozi nebezpeči exploze? Nabijet mužete pouze nabíjeny.

Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidací) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!

Šetřete životní prostředí!

Technické údaje

Hlavní vlastnosti ATT 100 vysílače:

• 10 + 10 předprogramovaných kanálů, 1 – 10 (low-power) dosah až 200 m, 11 – 20 (high power) PMR446, dosah až 2 km.
• Kompaktní a lehké provedení, pohodlné nošení na opasku nebo popruhu.
• Kapacita akumulátoru až 6 hodin nepřetržitého provozu.
• Plně programovatelný
• Speciálně head-set se stereo konektorem pro externí data (MP3)
• 3 různé provozní režimy: nepřetržitý prěnos, hlasové ovládání (VOX), „Push-to-talk“ (stiskni a mluv).

Technická specifikace vysílače ATT 100

• Pásmo: PMR 446 MHz (volně programovatelné)
  • Kanály: 2 x 10 předprogramovaných kanálů (vysoký / nízký výkon)
• Akumulátor: vysoký výkon 1400 mAh Li-Ion
• Rozměry: 83 x 52 x 27 mm (anténa 78 mm)
  • Hmotnost 150 g
• Provozní doba: nízký výkon až 6 hodin (kanál 1 – 10), vysoký výkon přibližně 3 hodiny (kanál 11 – 20)
  • Pohotovostní režim cca 24 hodin
• Indikátor kapacity akumulátoru: 4 úrovně
  • Zobrazení nabíjení na LED displeji
  • Nabíjecí konektor: 4 - pin, 3,5 mm

Originální příslušenství

29902 ATT 100 Advanced Tourist Transmitter (další průvodcovský vysílač)
29924 náhradní akumulátor pro ATT 100
29904 nástěnná nabíječka CH-ATR01 pro radiostanici ATR 100
29905 kabely Y-ATR01, Y-kabel pro současné nabíjení 2 radiostanic ATR 100
29907 GHS01, Guide Headset (náhlavní souprava pro průvodce)
29908 THS01, Tourist Headset (nahlavni souprava pro turisty)
29910 adapter mikro-USB / 3.5 mm
9150 poutko pro radiostanici ALBRECHT ATR 100
29912 přepravní pouzdro pro radiostanice ATR 100 (pro 12 kusů radiostanic)

GHS01 - Guide Headset

Z uvedeného příslušenství můžete sestavit ideální turistický set pro celé skupiny.

Základní sada sestává z vysílačky ATT 100 (pro průvodce) a head-setu GHS01

a 1 ks radiostanice ATR 100 (pro člena skupiny).
