NÁVOD K OBSLUZE PB7024 IFM

Elektronický tlakový senzor PB7

1	řada LED-diod zelených	Zobrazení systémového tlaku,zobrazení spínacích bodů S1 a S2
2	LED-diodyžluté	Zobrazení spínacího stavu;svítí, jestliže je odpovídající výstup propojen
3	Nastavovací tlačítkoSET S1 / ENTER S2	Zobrazení a nastavení spínacího bodu S1;potvrzení spínacího bodu S2
4	Nastavovací tlačítkoSET S2 / ENTER S1	Zobrazení a nastavení spínacího bodu S2;potvrzení spínacího bodu S1

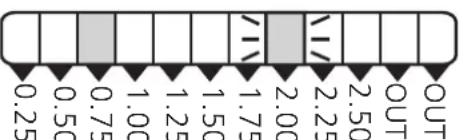

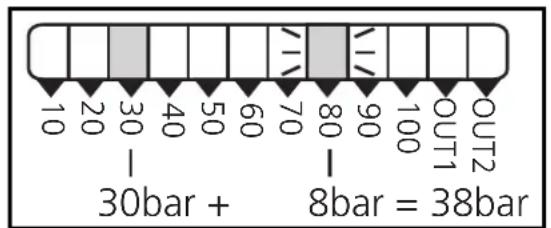

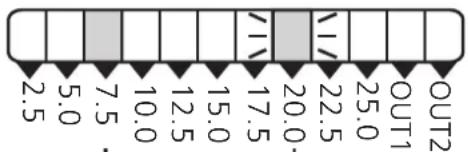

Zobrazení (1%-rozlíšení)
S1/S2		PBxxx30...25 bar	7,5bar + 2bar = 9,5bar
PBxxx00...400 bar	120bar + 32bar = 152bar	PBxxx40...10 bar	3bar + 0,8bar = 3,8bar
PBxxx10...250 bar	75bar + 20bar = 95bar	PBxxx60...2,5 bar	bar
PBxxx20...100 bar	30bar + 8bar = 38bar	PBxxx70...1 bar	OUT20,3bar + 0,08bar = 0,38bar

Použití z hlediska určení

Tlakový senzor

• zjišťuje zda je dosaženo přednastaveného systémového tlaku
  • a tuto skutečnost hlásí spínacím signálem

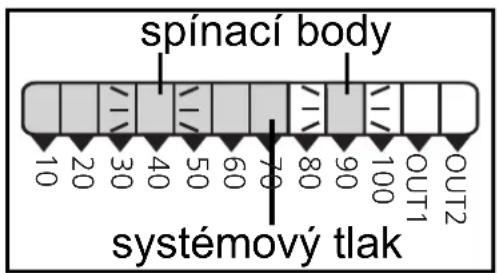

• řetěz LED-diod zobrazuje navíc:

• aktuální systémový tlak (škálovou hodnotu pravé svítící LED-diody),

• spínací bod (škálovou hodnotu blikající ≡ LED-diody)
• (obě v 10%-rozlíšení).

Zobrazení systémového tlaku od 5% koncové hodnoty měřícího rozsahu. „Všechny LED-diody VYP“ neznamená, že zařízení je bez tlaku!

Přístroj je použitelný jako:

• spínač nebo rozpínač (2 x spínač / 2 x rozpínač)
• a pracuje s hysterezní funkcí.

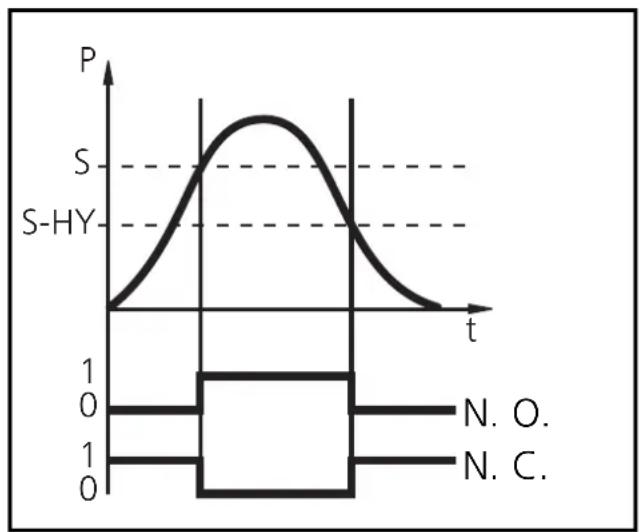

Při stoupajícím systémovém

tlaku sepne výstup při dosažení spínacího bodu (S); jestliže systémový tlak opět klesne, přepne výstup zpět teprve tehdy, když bude dosaženo hodnoty „spínací bod minus hystereze“

(S - HY).

Hystereze obnáší: 2% koncové hodnoty měřícího rozsahu.

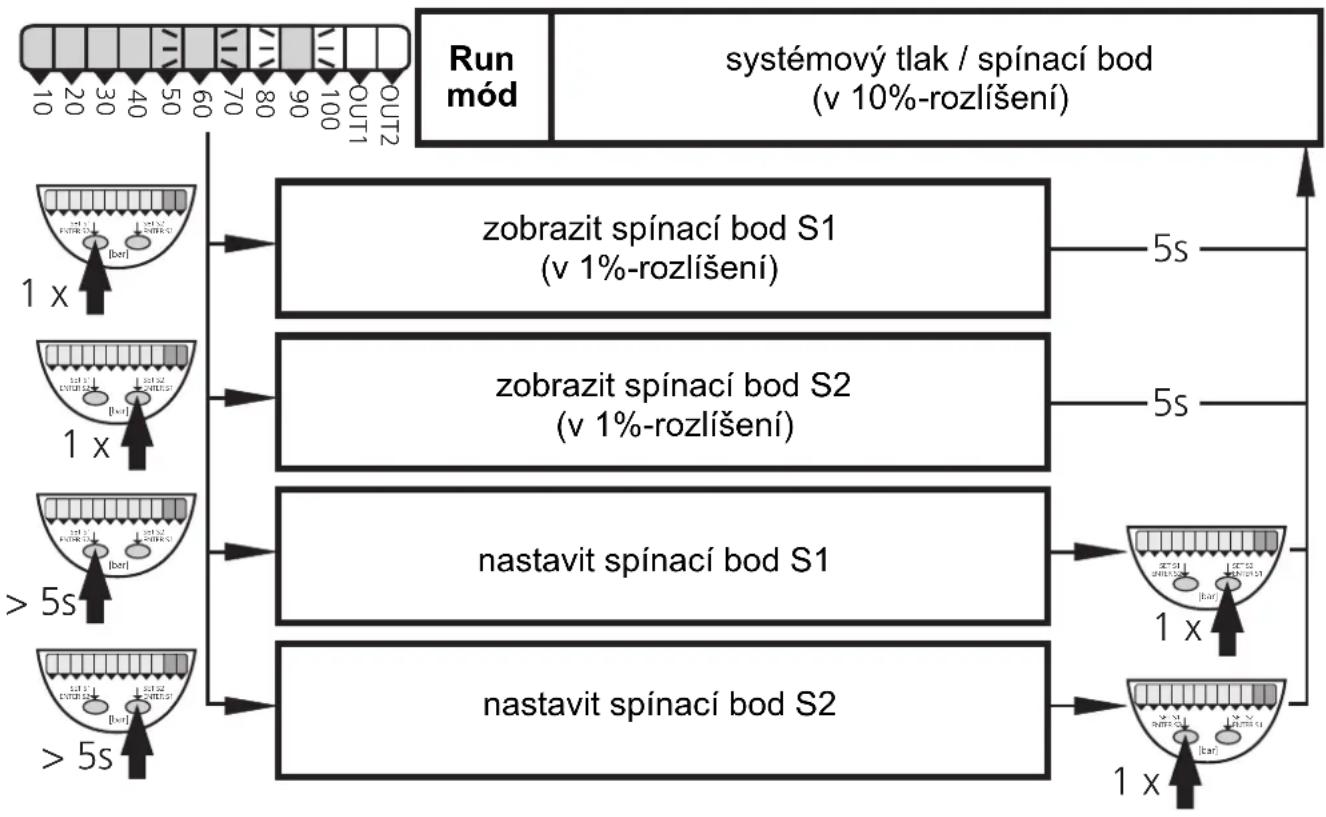

Provozní módy

Přístroj disponuje s následujícími provozními módy:

Run mód (normální pracovní provoz), Displejový mód (zobrazení spínacích bodů), Programovací mód (nastavení spínacích bodů).

RUN-mód

Po zapnutí napájecího napětí, se nachází přístroj v RUN-módu. Přístroj provádí své hlídací funkce a spíná tranzistorové výstupy.

Řetěz LED-diod zobrazuje aktuální systémový tlak, žluté LED-diody zobrazují spínací stav výstupů.

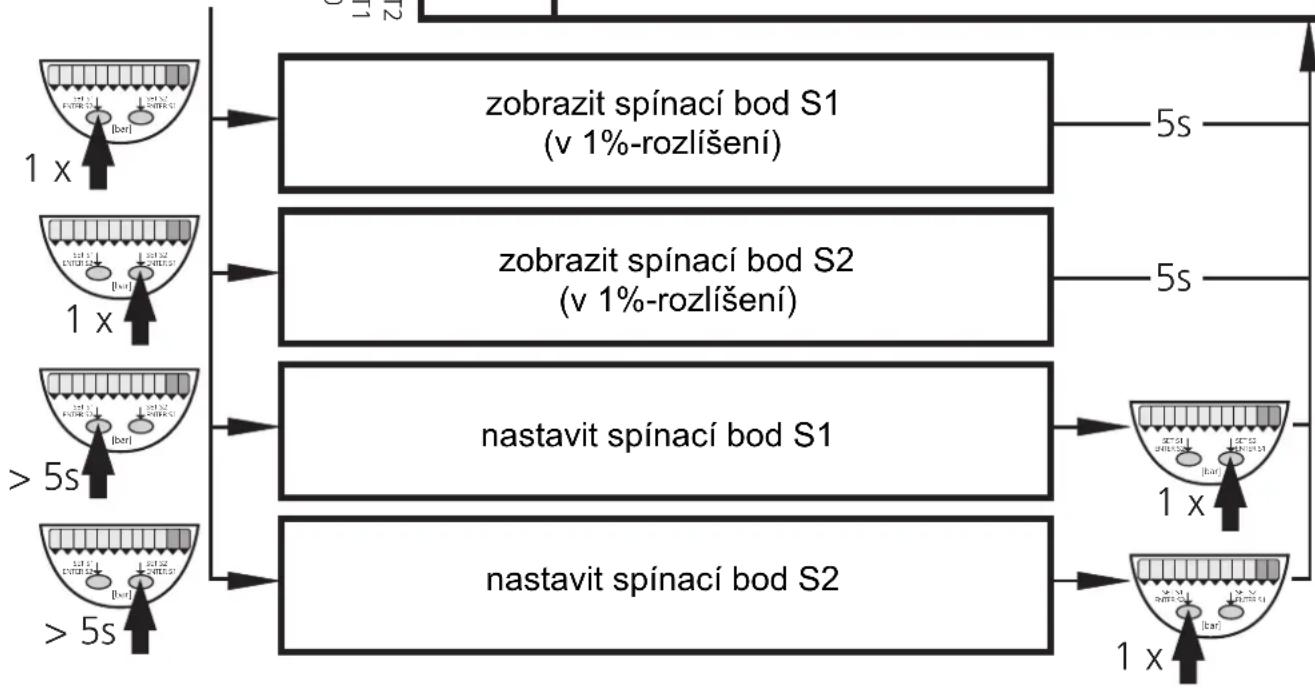

Displejový mód

Krátkým stlačením tlačítka „SET S1 nebo „SET S2““ přejde přístroj do displejového módu. Vnitřně zůstává v pracovním módu. Nezávisle od toho mohou být čteny spínací body v 1%- rozlišení:

- krátké stlačení tlačítka zobrazí po dobu 5s příslušnou hodnotu; pak přejde přístroj zpět do Run módu.

škálová hodnota svítící LED +1/10 škálové hodnoty blikající LED ≡

zobrazena hodnota

Programovací mód

Přístroj přejde do programovacího módu, jestliže bude po dobu 5s stlačeno tlačítko „SET S1 nebo SET S2. Přístroj zůstává také zde v pracovním módu. Provádí nadále své hlídací funkce se stávajícími parametry, až do doby kdy bude změna ukončena.

Můžete změnit spínací bod S1 pomocí tlačítka „SET S1“ a tlačítkem „ENTER S1“ ji potvrdit. Totéž můžete provést se spínacím bodem S2 pomocí tlačítka „SET S2“ změnit a tlačítkem „ENTER S2“ potvrdit. Přístroj přejde zpět do Run módu, jestliže pak po dobu 5s nebude stlačeno žádné tlačítko.

Montáž

Upevněte tlakový spínač na příslušný procesní přípoj (viz typovou nálepku „Port size“)

Zabraňte statickým a dynamickým přetlakům,

které překračují uvedený přetlak (viz poslední strana).

Již při krátkodobém překročení destrukčního tlaku může být přístroj zničen ! (nebezpečí úrazu).

Jestliže nastane nebezpečí, spočívající ve výskytu nedefinovaných tlakových rázů, pak použijte:

• přístroje s větším tlakovým rozsahem
• nebo instalujte před přístrojem běžné tlumící zařízení

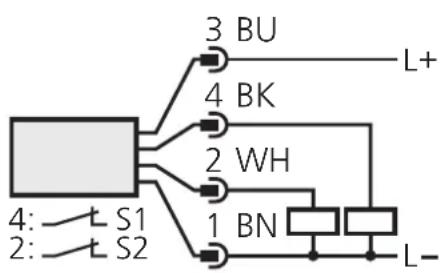

Elektrické připojení

Přístroj může být instalován pouze odbornými pracovníky z oboru elektrotechniky. Postupujte podle národních a mezinárodních předpisů pro zřizování elektrotechnických zařízení.

Elektrické napájení podle EN50178, SELV, PELV

Ochraňte přístroj před elektrostatickými výboji a přepěťovými špičkami!

Uvedte zařízení do stavu bez napětí a připojte přístroj následovně:

barvy vodičů u ifm kabelů:

BN = hnědý; BK = černý;

Programování Zvýšit hodnotu spínacích bodů

1

Stlačte tlačítko* SET S1a přidržte je do doby,až se zobrazí požadovanýspínací bod.Pokud zobrazení běží,může být spínací bod zvýšen:krokově jednotlivými stlačeními nebo trvalým stlačením tlačítka.

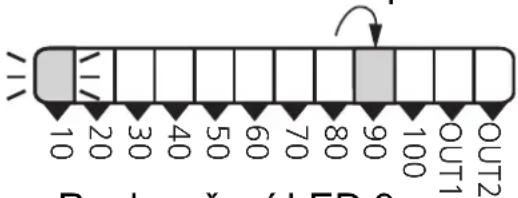

Za 5s bezí blikajícILEDioda zleva dopravaPo dosazení LED 9začne průběh opět od LED 0.Trvale svítící LED-diodapostoupí o jednu pozici dále.Přetečení: překročí-li blikající a svítící LED maximálnínastavovací hodnotu, začne průběh opět od minimálnínastavovací hodnoty.

2

Stlačtte krátce tlačítko**ENTER S1(potvrzení).

Nastavený spínací bodbude účinný; přístrojpřejde do provozního módu

*SET S2 –tlačítko pro nastavení spínacího bodu S2
**ENTER S2-tlačítko pro potvrzení nastavení

Snížit hodnotu spínacích bodů

Nechejte blikající LED-diodu běžet až na konec LED-řetězu.

Pak začne průběh opět od počátku LED-řetězu.

Uzamčení / odemčení

Přístroj je možno elektronicky uzamknout, aby nedocházelo k neúmyslným chybným zadáním: Stlačte po dobu 10 s obě nastavovací tlačítka.

Zobrazení krátkodobě zhasne (= potvrzení uzamčení / odemčení)

Stav při dodání: neuzamčen.

Provoz

Přesvědčte se, že přístroj bezpečně funguje.

Provoz nevyžaduje údržbu.

Signalizace poruch: při zkratu blikají všechny LED-diody.

Technická data

Doporučené použití	Pneumatická a hydraulická zařízení
Elektrické provedeníVýstupní funkce	3-vodičové DC PNPspínač / rozpínač - programovatelný
Druh krytíTřída ochrany	IP 65; IP 67 ( ≥ 100 bar)3 (napojení na malé ochranné napětí; elektrické napájení podle EN 50178PELV; SELV)
Izolační odpor [MΩ]	>100 (500 V DC)
Materiály, přicházející do styku s médiem	V2A (1.4305), keramika, FPM (VITON))
Materiál krytu)	V2A (1.4305), PBTP (Pocan); PC (Macrolon; PA (Polyamid)EPDM/X Santoprene); FMP (Viton
Odolnost proti rázům [g]	50 (DIN/IEC 68-2-27, 11ms)
Odolnost proti vibracím [g]	20 (DIN / IEC 68-2-6, 10 – 2000 Hz)
Spínací cykly min.	100 milionů
Teplota okolí [°C]	-25 až +80
Teplota média [°C]	-25 až +80
Skladovací teplota okolí [°C]	-40 až +100
Teplotní vliv (% z konc. hodnoty měř. rozs. / 10 K)v teplotním rozsahu °C	< ± 0,3-25 až +80
EMC Elmg. kompatibilita
IEC 1000-4-2 / ESD:	4 / 8 kV
IEC 1000-4-3 VF ozářeno:	10 V/m
IEC 1000-4-4 VF imp. rušení:	2 kV
IEC 1000-4-6 VF vazba:	10 V
Napájecí napětí [V]	18 až 30 DC
Proudová zatižitelnost [mA]	250
Přípravná zpožďovací doba [s]	0,2
Ochrana proti zkratu, taktovaní	ano
Zabezpečení proti přepólovánía přetížení	ano
Hlídací pes (Watchdog) integrován	ano
Napěťový úbytek [V]	< 2 V
Proudový odběr [mA]	≤ 60
Připojení	M12- konektor

Rozměrový výkres

Objednacíčíslo

PBxxx7PBxxx6

Systémový tlak [bar]

Měřící rozsah	0-400	0-250	0-100	0-25	0-10	0-2,5	0-1
Přípustný přetlak	600	400	300	100	50	20	10
Destrukční tlak	1000	850	650	350	150	50	30

Nastavovací rozsah [bar]

Spínací body S1 / S2	20-400	12,5-250	5-100	1,25-25	0,5-10	0,125-2,5	0,05-1,0
po krocích o	4	2,5	1	0,25	0,1	0,025	0,01
