NÁVOD K OBSLUZE PI2667 IFM

Elektronický tlakový

senzor

PI26 ..

Bezpečnostní pokyny 5

Ovládací a signalizační prvky

5

Použití z hlediska určení 6

Druhy provozu 7

Montáž 8

Elektrické připojení 10

Programování 11

Uvedení do provozu/ provoz 12

Technické informace/ funkce/ parametry 13

Nastavitelné parametry 13

Technická data 18

Rozměrový výkres 19

Rozsahy nastavení 20

Struktura menu

Programování

1		Volba parametrů
2		Nastavení hodnot*
3		Potvrzení nastavených hodnot

* Snížení hodnoty: Ponechte zobrazovanou hodnotu parametru doběhnout až do maximální hodnoty. Cyklus začne znovu od minimální nastavovací hodnoty.

Bezpečnostní pokyny

Před uvedením přístroje do provozu prostudujte jeho popis.

Ubezpečte se, že přístroj je bez omezení vhodný pro danou aplikaci.

Nerespektování uživatelských pokynů a technických parametrů může způsobit ohrožení osob nebo škodu na majetku.

Prověřte ve všech aplikacích snášenlivost materiálu přístroje s měřenými medii.

Ovládací a signalizační prvky

1	7- segmentový displej Zobrazování systémového tlaku 1)zobrazování parametrů a jejich hodnot
2	2 × LEDčervená	Signalizace spínacího stavusvítí, je-li výstup I./II. propojen
3	TlačítkoMode / Enter	Výběr parametrůa potvrzení nastavené hodnoty
4	TlačítkoSet	Nastavení hodnot parametrů(spojitě – podržením; krokově – jednot. stačeními)

1) 3-místný displej zobrazuje záporné hodnoty -.XX = -0.XX

Použití z hlediska určení

• Tlakový senzor zjišťuje systémový tlak
• zobrazuje aktuální systémový tlak na displeji
• podle svého nastavení vytváří 2 výstupní signály

	Výstup 1 Výstup 2
Analogový výstup(pouze výstup 2)		I: 4 ... 20 mAU: 0 ... 10 V
Spínací výstup(výstup 1 a výstup 2;funkce samostatně nastavitelná prokaždý výstup samostatně)	Hysterezní funkce / spínač (Hno)Hysterezní funkce / rozpínač (Hnc)Okénková funkce / spínač (Fno)Okénková funkce / rozpínač (Fnc)
Spínací logika(platí pro oba spínací výstupy)	P – spínající (PnP)N – spínající (NpN)

Použití:

Objednací č.		Měřicí rozsah	Přípustný přetlak	Destrukční přetlak
PI2652	bar	-1.0 ... 100	200	650
	PSI	-10 ... 1450	2900	9425
	MPa	-0.10 ... 10	20	65
PI2653	bar	-1.0 ... 25	100	350
	PSI	-15 ... 363	1450	5070
	MPa	-0.1 ... 2.5	10	35
PI2654	bar	-0,5 ... 10	50	150
	PSI	-7 ... 145	725	2175
	kPa	-50 ... 1000	5000 (5MPa)	15000 (15MPa)
PI2656	bar	-0.13 ... 2.50	20	50
	PSI	-1.8 ... 36.3	290	725
	kPa	-13 ... 250	2000 (2MPa)	5000 (5MPa)
PI2657	mbar	-50 ... 1000	10000 (10bar)	30000 (30bar)
	PSI	-0.7 ... 14.5	145	450
	kPa	-5.0 ... 100	1000 (1MPa)	3000 (3MPa)

Zabraňte statickým a dynamickým tlakovým rázům, které překračují přípustný přetlak. Již při krátkodobém překročení destrukčního tlaku může být přístroj zničen.

Pracovní režim - Run mode

(Normální pracovní režim)

Po zapnutí napájecího napětí je přístroj v pracovním režimu (Run mode). Provádí zjišťování a vytváří výstupní signály podle svého naprogramování. Displej zobrazuje systémový tlak (může být vypnuto -> strana 15).

Červené LED diody zobrazují spínací stav výstupů.

Zobrazovací režim – Display mode

(Zobrazení parametrů a nastavených hodnot)

Krátkým stlačením tlačítka Mode/Enter přejde přístroj do zobrazovacího režimu, který umožňuje přečtení nastavených hodnot parametrů. Vnitřně zůstává přístroj v pracovním režimu a vytváří výstupní signály jako v pracovním režimu.

• Tlačítkem Mode/ Enter se listuje parametry.
- Po krátkém stisku tlačítka Set bude zobrazena hodnota parametru na dobu 15s. Po dalších 15s přejde přístroj do pracovního režimu.

Programovací režim – Programming mode

(Nastavování hodnot parametrů)

Stlačením tlačítka Set na déle jak 5s, při prohlížení hodnot parametrů, přejde přístroj do programovacího režimu. Tlačítkem Set je možné měnit hodnotu parametru a následně ji potvrdit tlačítkem Mode/ Enter.

Vnitřně zůstává přístroj v provozním režimu a pracuje s původními hodnotami parametrů až do potvrzení nových hodnot.

Nebude-li stačeno žádné tlačítko po dobu 15s, přejde přístroj zpět do pracovního režimu.

Montáž

Před montáží a demontáží se ujistěte, že zařízení je bez tlaku

Horizontální montáž je doporučená pro media s vyššími teplotami

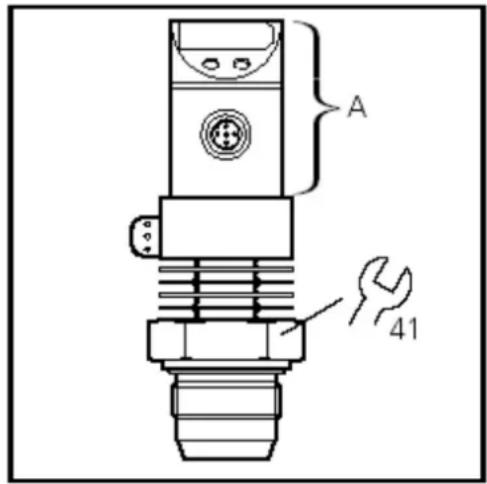

1. Zašroubujte senzor do G1 procesního adaptéru
2. Utáhněte senzor stranovým klíčem Utahovací moment: 20Nm.

Pouzdro (A) je volně otočné.

Přístroj lze připojit na různé G1 procesní adaptéry (G1 procesní adaptéry se objednávají samostatně jako příslušenství).

Navařovací adaptér

Při použití navařovacího adaptéru: nejprve přivařte adaptér k systému. Senzor montujte až po přivaření.

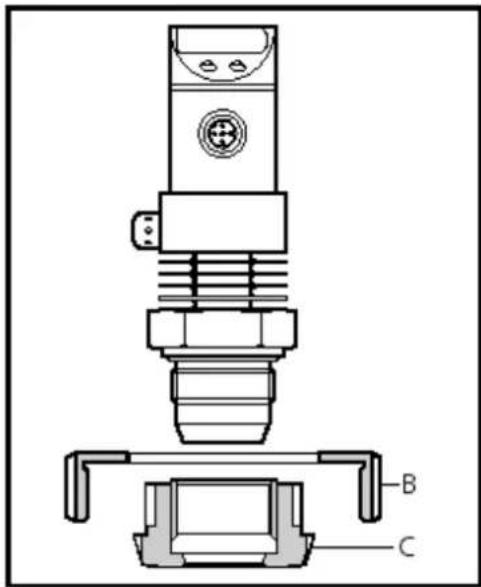

Montáž ifm procesního adaptéru

Nejprve namontujte adaptér (C) na senzor, potom instalujte senzor s adaptérem do systému pomocí upevňovacího prvku (B).

Pokud není možné upevňovací prvek (B) nasunout přes senzor shora: nasadte jej na senzor ze spoda, ještě před namontováním adaptéru.

Senzor s adaptérem upevněte do svěracího přípravku (D).

Těsnící plochy (E) nesmí být poškozeny

Utáhněte senzor plochým klíčem.

Utahovací moment= 20Nm

Elektrické připojení

Přístroj smí být připojován pouze odbornými pracovníky oboru elektro.

Postupujte podle národních i mezinárodních předpisů pro zřizování elektrotechnických zařízení

Elektrické napájení podle EN50178, SELV, PELV

Před připojením uved'te přístroj do stavu bez napětí.

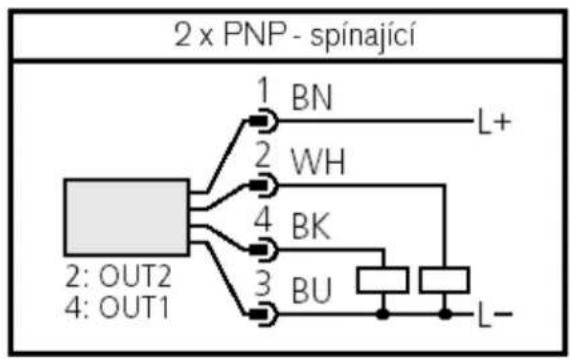

Připojení:

Barvy vodičů ifm zapojení:

1 = BN (hnědá),
2 = WH (bílá),
3 = BU (modrá),
4 = BK (černá).

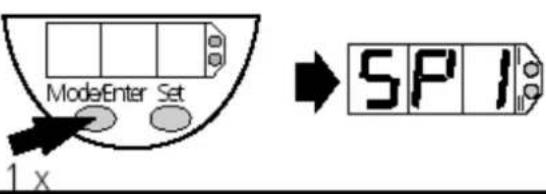

Programování
1			Stlačte tlačítko Mode/ Enter několikrát, dokud se neobjeví požadovaný parametr
2			Stlačte a podržte Set, po 5s bude aktuální hodnota parametru blikatPoté začne hodnota narůstat *(Krokově stlačeními nebo spojitě trvalým stlačením)
3			Stlačte krátce Mode/ Enter (= potvrzení).Parametr je opět zobrazen, nastavená hodnota parametru se stane aktuální.
4	Změna dalších hodnot:Opakujte postup od bodu 1		Ukončení programováníVyčkejte 15s nebo stačte opětMode/ Enter dokud se nezobrazí aktální měřená hodnota tlaku.

* Snížení hodnoty: ponechte běžet hodnotu až k maximu. Cyklus začne opět od minima.

Provedte volbu jednotek (Uni) před nastavením spínacích mezí (Spx, rPx) nebo rozsahu analogového signálu (ASP, AEP). Zabránite tím vzniku chyb zaokrouhlení při vnitřním převodu jednotek a dosáhnete přesnějšího měření.

Jestliže po dobu 15s nebude stlačeno žádné tlačitko, přístroj se vrátí do provozního režimu s nezměněnými hodnotami.

Přístroj je možné elektronicky uzamknout, jako ochranu proti nežádoucí změně parametrů. V pracovním režimu stlačte obě tlačítka na 10s. Zobrazení displeje krátce pohasne, jako potvrzení o uzamčení. Přístroj je dodáván v neuzamčeném stavu.

Při pokusu o změnu parametrů u uzamčeného přístroje na displeji krátce problikne Loc.

Uvedení do provozu a provoz

Po montáži a připojení se ujistěte, že přístroj spolehlivě pracuje.

Signalizace poruch

OL	Vysoký tlak (= překročen měřící rozsah)
UL	Nízký tlak (= měřící rozsah nedosažen)
SC I	Blikající (= zkrat za spínacím výstupem 1)
SC 2	Blikající (= zkrat za spínacím výstupem 2)
SC	Blikající (Zkrat za oběmi spínacími výstupy)

Zkratované výstupy jsou odpojeny.

Čištění víčka filtru

Pokud usazeniny zanesou víčko filtru (a lehce ovlivní přesnost měření) je možné víčko vyčistit.

• Odšroubujte víčko filtru (B). použijte kleště s čelistmi z umělé hmoty). Pečlivě vyčistěte víčko
• Hrdlo (A) smí být čištěno jen zkušenou obsluhou při nejvyšší opatrnosti.

Žádné nečistoty nesmí být vmáčknuty do hrdla (A). To by mohlo zanést odvětrací systém a snížit přesnost měření.

- Našroubujte opatrně víčko filtru a pevně dotáhněte.

Senzor je dostatečně chráněn proti vlivu prostředí (krytí IP67). Krytí může být dále zvýšeno speciálním příslušenstvím (obj. číslo E30043).

Technické informace

Nastavitelné parametry

SP1SP2	Spínací bod 1 / 2Horní mezní hodnota, při níž výstup změní svůj spínací stav.SP2 je aktivní pouze když OU2=Hno, Hnc, Fno nebo Fnc
rP1rP2	Zpětný spínací bod 1 / 2Spodní mezní hodnota, při které výstup změní svůj spínací stav.rPx je trvale nižší než Spx. Přístroj akceptuje pouze hodnoty nižší než Spx.Změna spínacího bodu vyvolá i měnu zpětně spínacího (rozpínacího) bodu tak, aby rozdíl mezi Spx a rPx zůstal zachován.Jestliže rozdíl bude vyšší než nová hodnota spínacího bodu, bude automaticky redukován (rPx bude nastaven na minimální nastavovací hodnotu).rP2 je aktivní pouze když OU2 = Hno, Hnc, Fno nebo Fnc.
OU1	Konfigurace pro spínací výstup 14 spínací funkce mohou být nastaveny:- Hno = hysterezní funkce / N.O (normally open = spínač)- Hnc = hysterezní funkce / N.C. (normally close = rozpínač)- Fno = okénková funkce / N.O.- Fnc okénková funkce / N.C.
OU2	Konfigurace spínacího výstupu 24 spínací funkce a 2 analogové signály mohou být nastaveny:- Hno = hysterezní funkce / N.O (normally open = spínač)- Hnc = hysterezní funkce / N.C. (normally close = rozpínač)- Fno = okénková funkce / N.O.- Fnc okénková funkce / N.C.- I = analogový výstup 4 ... 20 mA-U = analogový výstup 0 ... 10 V
ASP	Spodní konec analogového výstupuMěřená hodnota, při níž je hodnota analogového výstupu = 4ma/ 0VASP je aktivní pouze když OU2 = I nebo U.
REP	Horní konec analogového výstupuMěřená hodnota při níž je hodnota analogového výstupu = 20mA/10VMinimální rozdíl mezi ASP a AEP = 25%(škálovací faktor 4)AEP je aktivní pouze když OU2 = I nebo U.Rozsah nastavení AEP, ASP -> strana 16
EF	Rozšířené funkceTato položka obsahuje vložené menu s další nabídkou.Krátkým stlačením Set získáte k nabídce přístup.
HILO	Min – Max pamět’ systémového tlakuHIzobrazení nejvyššího měřeného tlakuLOzobrazení nejnižšího měřeného tlakuVymazání paměti:- Stačte Mode/ Enter tlačítko dokud se nezobrazí HI nebo LO.- Stlačte tlačítko Set a držte dokud se neobjeví “---”- Krátce stlačte Mode/ Enter
COF	Kalibrace nulového bodu (Calibration offset)Vnitřní měřená hodnota (pracovní hodnota senzoru) bude vůči realné měřené hodnotě posunuta.Rozsah nastavení: -5 ... +5% hodnoty měřícího rozsahu[škálování z výroby (ASP=0%; AEP=100%)]po krocích o 01% hodnoty měřícího rozsahu
CAr	Zpětné nastavení kalibračních dat (Calibration reset)Převede manuální nastavení COF zpět do nastavení z výroby.- Stlačte tlačítko Mode/ Enter až bude zobrazeno Car- Stlačte tlačítko Set a držte dokud se neobjeví “---”- Krátce stlačte Mode/ Enter
d51d52dr1dr2	Doba zpoždění pro spínací výstupydsx = zpoždění při sepnutí;drx = zpoždění při rozepnutíVýstup nezmění svůj spínací stav ihned po dosažení spínacího stavu, ale teprve po proběhnutí zpožďovací doby. Jestliže spínací stav nebude trvat i po proběhnutí zpožďovací doby, stav spínacího výstupu se nezmění.Rozsah nastavení: 0 / 0,10 ... 50 s; nastavitelné v krocích 01s(o = zpožďovací doba není aktivní)Zobrazení je v sekundáchds2 nebo dr2 nejsou aktivní když OU2 = I nebo U
P-n	Spínací logika výstupůJsou volitelná 2 nastavení-PnP = pozitivně spínající-NpN = negativně spínající
dAP	Tlumení spínacích výstupůFiltrování krátkodobých nebo s vysokou frekvencí se opakujících tlakových špiček.Hodnota dAP= reakční doba mezi změnou stavu a změnou spínacího výstupu v (s).Rozsah nastavení: 0 ... 4s (0=dAP=neaktivní),v krocích po 0,01s.Vztah mezi spínací frekvencí a dAP: fmax =1/(2×dAP)
dAA	Tlumení pro analogový výstupFiltrování krátkodobých nebo s vysokou frekvencí se opakujících tlakových špiček.Hodnota dAA= reakční doba mezi změnou stavu a změnou analogového výstupu v (s).Rozsah nastavení: 0 (=dAA je neaktivní)/ 0.1s/ 0,5s/ 2sdAA je aktivní pouze kdyžOU2= I nebo Ud
d,5	Nastavení zobrazení (displeje)Je volitelných 9 nastavení:d1 = aktualizace měřené hodnoty každých 50msd2 = aktualizace měřené hodnoty každých 200msd3 = aktualizace měřené hodnoty každých 600msInterval aktualizace má vztah pouze k zobrazování a nemá vztah k výstupům.ph= displej krátkodobě podrží špičkovou měřenou hodnotu (peak hold)rd1, rd2, rd3, rph– viz. d1,d2,d3,ph + zobrazení otočené o 180°OFF= vypnutí zobrazování měřené hodnoty.Při stlačení tlačítka bude na 15s zobrazena aktuální měřená hodnota. Po opětovném stlačení tlačítka Mode/ Enter přejde přístroj do zobrazovacího režimu.LED diody zůstanou aktivní i při vypnutém zobrazování.
Uni	Jednotky zobrazováníMěřená hodnota a hodnoty SP×, rP×, ASP a AEP mohou býtzobrazeny v následujících jednotkách:bAr(=bar/ mbar),PSI, PA(= MPA, kPa).Nastavte jednotky zobrazování před nastavením spínacích mezí SP×, rP×) a mezí pro analogové hodnoty (ASP, AEP). Zabráníte tím chybám zaokrouhlení při vnitřním převodu na jiné jednotky.Nastavení z výroby: Uni = bAr

Hystereze

Hystereze udržuje spínací stav výstupu ve stabilním stavu, pokud systémový tlak kolísá kolem požadované hodnoty.

Při stoupajícím systémovém tlaku spíná výstup při dosažení spínacího bodu (Spx). Při poklesu systémového tlaku sepne výstup zpět teprve tehdy, je-li dosaženo zpětného spínacího bodu (rPx).

Hystereze je nastavitelná: nejprve je stanoven spínací bod, a pak v požadované vzdálenosti zpětný spínací bod.

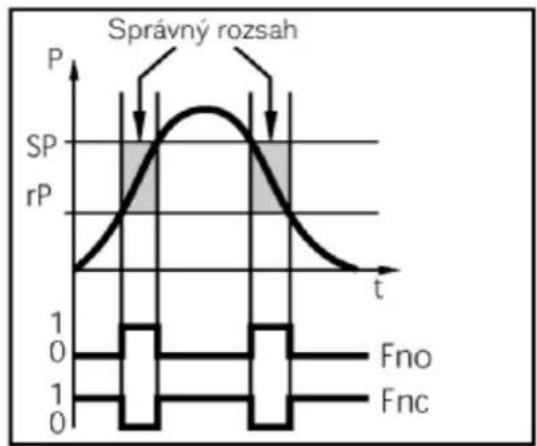

Okénková funkce

Okénková funkce dovoluje hlídání definovaného „správného rozsahu“.

Pohybuje-li se systémový tlak mezi bodem (Spx) a zpětným spínacím bodem (rPx), je výstup propojen (okénková funkce spínač/Fno), případně rozpojen (okénková funkce rozpínač/Fnc).

Škálování měřícího rozsahu (analogový výstup).

• Parametrem „Spodní konec analogového rozsahu“ (ASP) stanovíte, při které měřené hodnotě bude mít výstupní signál hodnotu 4mA/0V.
• Parametrem „Horní konec analogového rozsahu“ (AEP) stanovíte, při které měřené hodnotě bude mít výstupní signál hodnotu 20mA/ 10V.
• Minimální rozdíl mezi ASP a AEP = 25% koncové hodnoty měřeného rozsahu (škálový faktor 4).

Napěťový výstup 0 ... 10V

MEW = hodnota měřícího rozsahu

V nastaveném měřícím rozsahu se výstupní signál pohybuje 0 ... 10V.

Dále je signalizováno:

- systémový tlak nad měřícím rozsahem=> výstupní signál > 10V.

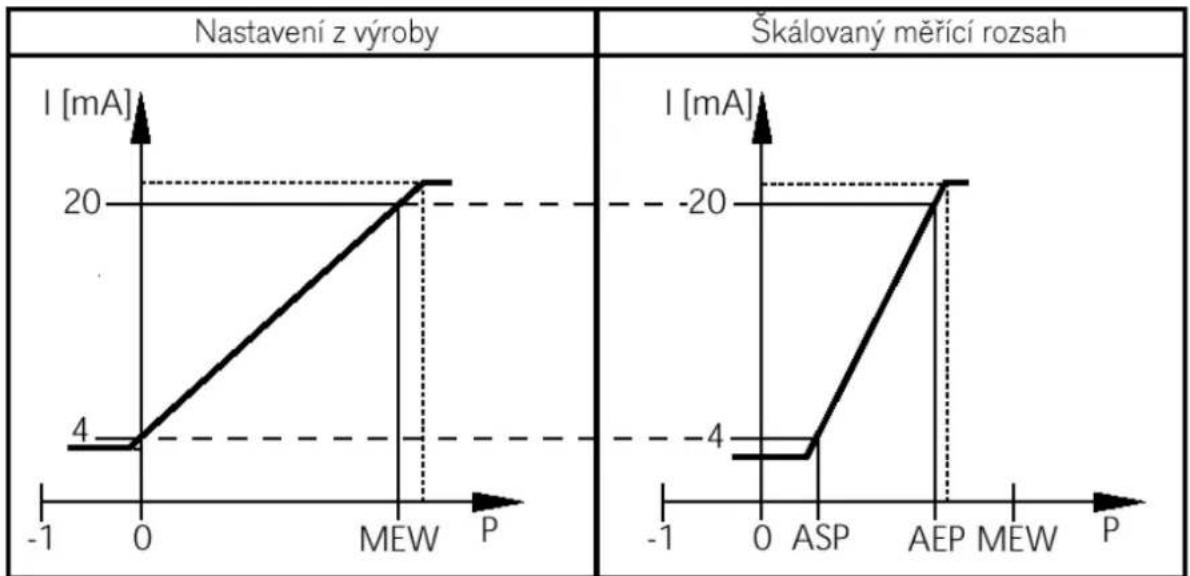

Proudový výstup 4 ... 20 mA

MEW = hodnota měřícího rozsahu

V nastaveném měřícím rozsahu se výstupní signál pohybuje 4 ... 20 mA.

Dále je signalizováno:

• systémový tlak nad měřícím rozsahem: výstupní signál > 20mA
• systémový tlak pod měřícím rozsahem: výstupní signál poklesne na max. 3,2mA (v závislosti na škálování).

Technická data

Napájecí napětí [V] 20 ... 30 DC
Proudový odběr [mA] < 60
Proudová zatížitelnost [mA] 2 × 250
Taktovaná odolnost proti zkratu, odolnost proti přepólování/ přetížení;„hlídací pes integrován“
Napěťový úbytek [V] < 2
Přípravná zpožďovací doba [s]	0,2
Min. reakční doba spínacích výstupů [ms] 3
Spínací frekvence [Hz] 170 ... 0,125
Analogový výstup (škálovatelný měřící rozsah)	4 ... 20mA/ 0 ... 10V
Max. zátěž – proudový výstup [ohm]	(UB-10) × 50 ; 700 při UB = 24
Max. zátěž – napěťový výstup [ohm]	2000
Min. vzestupná doba analogového výstupu [ms] 3
Přesnost / odchylka (v % rozpětí) 1)
- Odchylka charakteristiky (linearita, včetně hysterezea opakovací přesnosti) 2)	< +/- 0,6
- Linearita < +/- 0,5
- Hystereze < +/- 0,1
- Opakovací přesnost (při teplotních výchylkách <10K)	< +/- 0,1
- Dlouhodobá stabilita (v % rozpětí na 1 rok)	< +/- 0,1
- Teplotní koeficienty (TK) v kompenzovanémteplotním rozsahu 0 ... +80°C (v % rozpětí na 10K)	< +/- 0,1
- Největší (TK) nulového bodu	< +/- 0,1
- Největší (TK) rozpětí	< +/- 0,1
Materiál (ve styku s mediem)	nerez ocel (316S12); keramika; PTFE
Materiál pouzdra	nerez ocel (316S12); Pocan; PC (Macrolon); PA;EPDM/X (Santoprene); FPM (Viton)
Druh ochrany	IP 67/ III
Izolační odpor [Mohm]	> 100 (500 V DC)
Odolnost proti rázům [g]	50 (DIN / IEC 68-2-27, 11ms)
Odolnost proti vibracím [g]	20 (DIN / IEC 68-2-6, 10-2000Hz)
Min. počet cyklů	100 milionů
Okolní teplota [°C]	-25 ... +80
Teplota média [°C]	-25 ... +125 (+145 max. 1h)
Skladovací teplota [°C]	-40 ... +100
EMC Elektromagnetická kompatibilita
IEC 1000/4/2 ESD	4/8 kV
IEC 1000/4/3 VF ozářeno	10 V/m
IEC 1000//4/4 imp. rušení	2 kV
IEC 1000/4/6 VF vazba	10 kV

1) všechny údaje jsou vztaženy na Turn Down 1:1;
2) Nastavení mezního bodu podle DIN 16086

Rozměrový náčrtek

1: 7-segmentový displej
2: programovací tlačítka
3: víčko filtru

Rozsah nastavení

Uni = bAr		SP1 / SP2		rP1 / rP2		ASP		AEP		ΔP
		min	max	min	max	min	max	min	max
PI2652	bar	0,0	100	-0,5	99,5	-1,0	75,0	24,0	100	0,1
PI2653	bar	-0,8	25,0	-0,9	24,9	-1,0	18,8	5,3	25,0	0,1
PI2654	bar 1)	-0,45	9,99	-0,50	9,94	-0,50	7,49	2,00	9,99	0,01
PI2656	bar 1)	-0,11	2,50	-0,12	2,49	-0,13	1,88	0,50	2,50	0,01
PI2657	mbar	-45	999	-50	994	-50	749	200	999	1

¹⁾ Zobrazení -.XX = -0.XX

1) Měřená hodnota = Zobrazovaná hodnota *10

Uni = PA		SP1 / SP2		rP1 / rP2		ASP		AEP		ΔP
		min	max	min	max	min	max	min	max
PI2652	MPa 1)	0,00	10,0	-0,05	9,95	-0,10	7,50	2,40	10,0	0,01
PI2653	MPa 1)	-0,08	2,50	-0,09	2,49	-0,10	1,88	0,53	2,50	0,01
PI2654	kPa	-45	999	-50	994	-50	749	200	999	1
PI2656	kPa	-11	250	-12	249	-13	188	50	250	1
PI2657	kPa	-4,5	99,9	-5,0	99,4	-5,0	74,9	20,0	99,9	0,1

¹⁾ Zobrazení -.XX = -0.XX

ΔP = Přírůstek

Nastavené hodnoty parametrů

SP1		COF
rP1		dS1
OU1		dr1
OU2		dS2
SP2		dr2
rP2		P-n
ASP		dAP
REP		dAA
		d,S
		Uni

Nastavené hodnoty parametrů

SP1		COF
rP1		d51
OU1		dr1
OU2		d52
SP2		dr2
rP2		P-n
ASP		dAP
REP		dRA
		d,5
		Uni
