NÁVOD K OBSLUZE DZH 90 REMKO

Obsluha · Technika · Náhradní díly

Bezpečnostní pokyny 4

Popis zařízení 4

Předpisy pro instalaci 5

Uvádění do provozu 6

Vyřazení z provozu 7

Péče a údržba 8

Odstranění poruch 9

Znázornění zařízení DZH 20-2 10

Seznam náhradních dílů DZH 20-2 11

Znázornění zařízení DZH 30-2/50-2 12

Seznam náhradních dílů DZH 30-2/50-2 13

Znázornění zařízení DZH 90-2 14

Seznam náhradních dílů DZH 90-2 15

Použití odpovídající určení 16

Servis a záruka 16

Ochrana životního prostředí a recyklování 16

Elektrické schéma připojení 17

Protokol údržby 18

Technické údaje

19

Bezpečnostní pokyny Popis zařízení

Při použití zařízení je vždy nutné dbát na místně platné stavební a protipožární předpisy a na předpisy bezpečnosti práce.

Přístroje jsou transportovatelné generátory teplého vzduchu (GTV) bez přípojky odvodu spalin.

Přístroje byly před expedicí podrobeny rozsáhlým prověrkám materiálu, funkce a kvality. Přesto může být přístroj zdrojem nebezpečí, pokud je neodborně obsluhován neškolenými osobami nebo je používán v rozporu s určeným účelem! Dbejte na následující pokyny.

Dříve než začnete provádět údržbářské nebo opravářské práce, bezpodmínečně vytáhněte zástrčku síťového kabelu ze síťové zásuvky.

Přístroje smí obsluhovat pouze personál, který byl vyškolen v jejich používání.

Přístroje je nutno nainstalovat a provozovat tak, aby nebyly spalinami a vyzařovaným teplem ohroženy osoby a nemohly vzniknout požáry.

Přístroje se smí postavit a provozovat v místnostech pouze tehdy, pokud je pro přístroj zajištěný přívod dostatečného množství vzduchu pro spalování.

Provoz přístrojů bez odvodu spalin se smí realizovat pouze v dobře větraných místnostech. Trvalý pobyt osob v místnosti s umístěným přístrojem není dovolen. Na vstupech je nutné umístit příslušné zákazové bezpečnostní tabulky.

Přístroje se nesmí provozovat bez dozoru.

Přístroje se smí postavit pouze stabilně na rovném a nehořlavém podkladu.

Přístroje nesmí být instalovány a provozovány v prostředí ohroženém požárem a výbuchem.

Zařízení nesmějí být instalována a provozována v prostředí obsahujícím ve vzduchu oleje, síru nebo nějaké soli.

Dodržujte bezpečnostní zónu v rozsahu 3 m u výfuku a 1 m kolem celého přístroje. To platí i pro odstup od nehořlavých předmětů.

Ochranná mřížka sání musí bý vždy bez nečistot a volných předmětů.

Do prístrojů nikdy nevkládejte žádné předměty.

Přístroje nesmí být vystaveny přímému proudu vody (např. vysokotlaký čistič atd.).

Veškerá elektrická vedení je nutné chránit před poškozením (způsobeným např. zvířaty). Nesmí být přemošťována ani blokována bezpečnostní zařízení. V důsledku konstrukce přístroje se u tohoto typu přístroje neuvažuje se stacionárním umístěním přístrojů.

V přístrojích se přímo spaluje topný olej EL nebo motorová nafta a jsou koncipované výhradně pro komerční použití.

Přístroje jsou vybavené zabudovanou palivovou nádrží, palivovými filtry, na údržbu nenáročným axiálním ventilátorem, vysokotlakým rozprašovacím hořákem s optickým hlídáním plamene, se zásuvkou pokojového termostatu a síťovým kabelem s vidlicí s ochranným kontaktem.

Zařízení odpovídají základním bezpečnostním a zdravotním požadavkům příslušných předpisů EU a mají jednoduchou obsluhu.

Zařízení se mimo jiné používají pro:

Bodové vytápění pracovišť ve volném terénu.

Bodové vytápění pracovišť ve volném terénu nebo vytápění hal a výrobních prostor neohrožených požárem.

dočasné vytápění prostor s dostatečným přívodem čerstvého vzduchu.

Rozmrazování strojů, vozidel a nehořlavého skladovaného zboží.

- Temperování dílů ohrožených mrazem.

POZOR

Přístroje smí být postavené pouze v dobře větraných místnostech a ne v obytných místnostech nebo v podobných pobytových prostorech.

Předpisy pro instalaci

Průběh funkcí

Po zapnutí přístrojů nebo v případě potřeby tepla (plně automatický provoz přístrojů s pokojovým termostatem) dojde k zapnutí ventilátoru pro přívod vzduchu. Po uplynutí doby předběžného provětrání otevře elektromagnetický ventil přívod paliva k olejové trysce.

Pod vysokým tlakem rozprášené palivo se obohatí množstvím vzduchu (kyslík) přizpůsobeným topnému výkonu a prostřednictvím elektrické jiskry se zapálí. Jakmile je k dispozici bezvadný plamen, převezme optické hlídání plamene automat pro řízení hořáku. Po uplynutí krátké doby je vyfukován teplý vzduch.

Automat pro řízení hořáku zajišťuje plně automatické provádění všech funkcí přístroje a jejich bezpečnou kontrolu.

Při výskytu případných poruch, nestabilního nebo zhasínajícího plamene nebo také při nadměrné teplotě dojde k vypnutí přístrojů prostřednictvím automatu pro řízení hořáku. Rozsvítí se kontrolka poruchy automatu pro řízení hořáku.

K opětnému spuštění přístrojů může dojít až po manuálně provedeném odjištění automatu pro řízení hořáku.

Po vypnutí zařízení pomocí přepínače druhu provozu nebo prostorovým termostatem běží ventilátor dál a zajistí tak ochlazení spalovací komory za určitou dobu a potom se samočinně vypne.

V závislosti na příslušné potřebě tepla se uvedený funkční postup při termostatickém provozu opakuje plně automaticky.

Pro použití přístrojů platí bezpečnostní předpisy při komerční činnosti, místní předpisy a požární směrnice viz. ČSN 061008.

Elektrické připojení přístrojů musí být provedeno podle ČSN 332000-4-41 (5-54, 7-704), přes zvlášní napáječ s jističem.

Instalace na volném prostranství

V důsledku provozu přístrojů nesmí dojít ke vzniku žádného nebezpečí nebo neúnosného zatížení.

Provozovatel přístrojů musí zajistit, aby nepovolané osoby nemohly manipulovat s přístroji ani s napájením energií.

Aby nedošlo ke vzniku poškození přístrojů v důsledku povětrnostních vlivů, je nutné odpovídajícím způsobem zajistit ochranu venku instalovaných přístrojů.

Instalace prístrojů v uzavřených, dobře větraných místnostech

V důsledku typového zařazení jsou přístroje v provedení bez přípojky odvodu spalin. Použití v uzavřených místnostech je přípustné pouze podmíněně. Za účelem vyloučení nepřípustného zatížení vzduchu v místnosti škodlivinami musí být vždy zajištěný spolehlivý odvod spalin.

Zajištěný musí být rovněž přívod čerstvého vzduchu, který je nutný pro bezvadné spalování. Přívod čerstvého vzduchu je vhodné zajistit prostřednictvím oken a dveří nebo dostatečně dimenzovaných otvorů v obvodové zdi.

Přístroje se smí provozovat za účelem ohřevu místnosti jen s použitím pokojového termostatu (příslušenství).

Provoz prístrojů v místnostech je prípustný pouze tehdy, když:

– se k přístroji přivádí dostatečné množství vzduchu pro spalování.
– podíl zdraví škodlivých látek ve vzduchu na dýchání nedosáhne škodlivé koncentrace.

POZOR

V místnosti instalace je nutné zabránit výskytu podtlaku, resp. přetlaku, který nevyhnutelně vede ke vzniku poruch spalování.

Uvádění do provozu

Před uvedením přístrojů do provozu zkontrolujte, zda se na ovládacích a bezpečnostních zařízeních nevyskytují očividné závady a zda jsou přístroje řádně nainstalované a správně elektricky připojené. Obsluhou a sledováním zařízení je nutné pověřit osoby, které byly v odpovídajícím rozsahu proškoleny pro příslušná zařízení.

POZOR

V případě výskytu závad ohrožujících provozní bezpečnost přístrojů je nutné provoz přístrojů ihned zastavit a informovat příslušného pracovníka dozoru!

Spojení zařízení s napájecím napětím

1. Hlavnívypínač přepněte do polohy „0“ (vypnuto).

1. Sítovou vidlici zařízení spojit s předpisově instalovanou zásuvkou elektrické sítě. 230 V/50 Hz.

POKYN

Připojka proudu pro přístroje musí mít dle normy nezávislé připojení s jističem.

POKYN

Prodlužovací kabely musí být používány tak, aby nedošlo k jejich mechanickému poškození.

Topení bez prostorového termostatu

Zařízení pracují v trvalém provozu.

1. Dodávanýpropojovací konektor [2] spojit se zásuvkou termostatu [1] na zařízení.

2.Hlavnívypínač přepněte do polohy „I“ (zapnuto).

Bezpečná vzdálenost

K zajištění bezpečného provozu přístroje je nutné dodržet bezpečnostní vzdálenost v okruhu 1 m od přístroje. Od výfuku přístroje je nutné dodržet minimální vzdálenost 3 m. Podlaha a strop musí být nehořlavé. Průřezy sacích a výfukových otvorů nesmí být zúžené nebo blokované cizími předměty.

POZOR

Přístroje nesmí být instalovány a provozovány v prostředí ohroženém požárem a výbuchem.

POKYN

V případě přehřátí přístrojů dojde k bezpečnostnímu vypnutí prostřednictvím automatu pro řízení hořáku.

Tvoření parafínů při nízkých venkovních teplotách

I při nízkých teplotách musí být vždy k dispozici dostatečné množství toku schopného topného oleje.

POKYN

Parafín se začne vytvářet již při teplotách pod 5 °C. Proved'te příslušná preventivní opatření k zabránění jeho výskytu.

Jako volitelné příslušenství REMKO je k dostání vyhřívání nádrže.

Nádrž paliva naplňte čistým topným olejem nebo naftou. Nepoužívat bionaftu! K plnění používejte jen čisté a k tomu účelu vhodné nádoby.

Před každým spuštěním přístroje a každým plněním nádrže zkontrolujte palivový filtr z hlediska výskytu nečistot nebo případného tvoření parafínů.

Palivový filtr se nachází naproti plnicímu hrdlu nádrže.

Palivová nádrž se smí plnit pouze s nasazeným filtrem nádrže v plnicím hrdle.

POKYN

Nádrž přístroje plňte pouze čistým palivem za použití trychtýře s jemným filtrem.

Vyřazení z provozu

Pokyn pro bezpečné vypnutí zařízení

Přístroje jsou napájené palivem sériově v systému jednoho vývodu. V důsledku vzduchových bublin může v této souvislosti dojít při prvním uvedení do provozu nebo po úplném vyprázdnění palivové nádrže k přerušení přívodu paliva k trysce.

V takovém případě provede automat pro řízení hořáku poruchové vypnutí přístroje. Poruchové vypnutí je indikováno červenou kontrolkou automatu hořáku na ovládacím panelu.

Odjištění automatu pro řízení hořáku se provede stisknutím poruchového tlačítka.

POKYN

Spalovací automat se odblokuje až po čekací době cca 60 sekund.

Pokud nedojde ke spuštění přístroje ani po několika provedených pokusech o start, postupujte podle pokynů uvedených v odstavci „Odstranění závad“.

Zkontrolujte množství paliva v palivové nádrži.

POKYN

Bezpodmínečně zajistěte dostatečné naplnění palivové nádrže. Potřebné množství paliva činí nejméně cca 5 – 10 litrů.

Topení s prostorovým termostatem (příslušenství)

Zařízení pracují plně automaticky a v závislosti na teplotě v místnosti.

1. Vytáhnoutpropojovací konektor.
2. Konektor [3] prostorového termostatu [4] spojit se zásuvkou pro termostat [1] na zařízení.

1. Prostorový termostat [4] umístěte na vhodném místě místnosti postavení přístroje (cca 1,5 m od podlahy). Teplotní čidla se nesmějí nacházet v bezprostřední blízkosti proudění teplého vzduchu a neměla by také být umístěna na studeném podkladu.

2. Na prostorovém termostatu [4] nastavit požadovanou teplotu.

1. Hlavní vypínač přepněte do polohy „I” (topení).

V případě potřeby tepla tak dojde k automatickému zapnutí přístrojů, resp. k jejich vypnutí při dosažení teploty v místnosti.

1.Hlavnívypínač přepněte do polohy „0“ (vypnuto).

POKYN

Ventilátor pro přívod vzduchu běží nadále kvůli ochlazení spalovací komory a samočinně se vypne. Ventilátor se může až do úplného vypnutí několikrát rozběhnout.

1. Při delším vyřazení z provozu je nutné zařízení odpojit od sítě.

POZOR

Připojení k síti se nesmí nikdy prerušit před ukončením celé fáze následného chlazení.

V případě poškození zařízení v důsledku přehřátí nevznikají nároky na záruční opravu.

POKYN

V případě delších provozních přestávek nebo uskladnění přístrojů palivovou nádrž vždy vyčistěte nebo ji naplňte topným olejem nebo motorovou naftou.

Péče a údržba

Pravidelná péče a dodržování základních předpokladů zaručují bezporuchový provoz a dlouhou životnost zařízení.

Po uplynutí každého topného období je nutné provést kompletní vyčištění přístrojů včetně spalovacích komor a hořáků od usazenin sazí, prachu a nečistot.

POZOR

Před zahájením všech prací na zařizení je nutné vytáhnout síťovou vidlici ze síťové zásuvky. Zejména při otevřeném krytu přístroje existuje akutní nebezpečí poranění v důsledku automaticky se zapínajícího ventilátoru.

Udržujte zařízení bez prachu a jiných usazenin
Zařízení se smí čistit jen suchým, popř. navlhčeným hadrem
Nepoužívat přímý paprsek vody např. vysokotlaký čistič atd.

Nepoužívat žádné hrubé nebo ředidla obsahující čisticí prostředky

Také při silném znečištění používat pouze vhodné čisticí prostředky. Palivovou nádrž pravidelně vyčistěte a následně ji vypláchněte čistým palivem nebo jinými vhodnými prostředky.

Nepoužívat vodu!

Vždy udržujte v čistotě hořákové těleso, fotočidlo a pod.

Zkontrolujte a v případě potřeby vyměňte rychle opotřebitelné součásti, např. olejovou trysku, těsnění atd.

Olejovou trysku doporučujeme v každém případě vyměnit před zahájením topného období!

Pravidelně čistěte filtr nádrže nacházející se v plnicím hrdle palivové nádrže.

Palivový filtr vyměňte v závislosti na jeho stavu, avšak nejpozději před každým zahájením topného období.

Dbejte na směr toku!

Používejte jen čistý topný olej EL nebo čistou motorovou naftu. Výměnu olejové trysky a čištění, resp. výměnu gázového filtru v palivovém čerpadle (jen u DZH 90-2) vždy pověřte autorizovaný odborný personál.

Pravidelně kontrolujte správnou funkci veškerých bezpečnostních zařízení.

V případě poklesu tepelného výkonu, tvoření kouře a/nebo špatného zapalování je nutné provést odbornou kontrolní prohlídku přístroje spojenou s nastavením hořáku.

Dodržovat pravidelné intervaly péče a údržby.

Hodnoty nastavení zapalovacích elektrod a vzduchových klapek

Nastavení zapalovací elektrody

Všechny rozměrové údaje jsou přibližné hodnoty v mm.

Nastavení vzduchové klapky

Rozměr B:

Všechny rozměrové údaje jsou pouze orientační.

POKYN

Hodnoty spalin musí zkontrolovat a nastavit autorizovaný odborný personál. Plamen musí hořet uvnitř spalovací komory. Nesmí docházet k výstupu plamene mimo spalovací komoru.

POZOR

Po dokončení všech prací na zařízení je nutno provést elektrické kontrolní přeměření.

POKYN

Nastavovací a údržbářské práce smí provádět pouze autorizovaný odborný personál!

Odstranění poruch

Poruchy: Příčina:

Ventilátor se nerozběhne. 2 – 3 – 4 – 6 – 7 – 8 – 25
Ventilátor běží, avšak hořák se nezapálí. 1 – 5 – 6 – 9 – 10 – 11 – 12 – 13 – 14 – 15 – 16 – 17
Přístroj přejde bez vytvoření plamene do poruchového stavu. 20 – 21 – 23 – 26
Přístroj se vypne během provozu	4 – 5 – 6 – 7 – 8 – 9 – 10 – 11 – 13 – 15 – 16 – 17
(Rozsvití se kontrolka poruchy na automatice hořáku).	19 – 20 – 21 – 22 – 23 – 26
Tvoření kouře během provozu. 7 – 10 – 11 – 13 – 15 – 17 – 19 – 21 – 22
V poloze hlavního vypínače „0“ nedojde k vypnutí přístroje. 18 – 25

POZOR

Opravy elektroinstalace a olejového hořáku smí z bezpečnostně-technických důvodů provádět výhradně autorizovaný odborný personál.

Příčina: Odstranění:

1. Vzduch v palivovém systému během rozběhu. Stisknout poruchové tlačítko automatiky hořáku.
	V případě potřeby opakovat (max. 3krát).
2. Zařízení nemá napájecí napětí.	Překontrolovat síťovou vidlici, zásuvka elektrické sitě a síťové napětí.
3. V zásuvce termostatu není zapojen žádný konektor. Konektor termostatu/můstku spojte se zásuvkou termostatu.
4. Prostorový termostat nastaven na nízkou hodnotu.	Prostorový termostat nastavit na vyšší hodnotu, než je aktuální teplota v místnosti.
5. Svítí kontrolka na automatice hořáku. Automatiku hořáku odblokovat stisknutím poruchového tlačítka.
6. Poruchy funkce automatiky hořáku. Vyměnit automatiku hořáku.
7. Motor ventilátoru je přetížen(Ventilátor má nepravidelný chod nebo je zablokovaný).	Motor ventilátoru nechat ochladit.Palivové čerpadlo zkontrolujte z hlediska lehkosti chodu.Zkontrolujte elektrickou a mechanickou funkci motoru.
8. Palivové čerpadlo je zablokované. Palivové čerpadlo zkontrolujte a v případě potřeby vyměňte.
9. Palivová nádrž je prázdná. Palivovou nádrž naplňte čistým topným olejem EL, resp. naftou.
10. Palivový filtr je znečištěn. Vyměnit palivový filtr.
11. Olejová tryska je ucpaná, resp. nesprávně dimenzovaná. Trysku vyměňte (dbejte na správný typ a velikost!)
12. Nesprávně nastavené elektrody / roztržená izolace. Proved’te nové nastavení zapalovacích elektrod nebo je vyměňte.
13. Změněné nastavení, resp. znečištění vzduchové klapky hlavice hořáku.	Pomocí indikátoru CO 2 a čerpadla na odstranění sazí proved’te nové nastavení (CO 2 cca 11 – 12 %, kouřivost podle Bacharacha 0 – 1).
14. Elektromagnetický ventil se neotvírá.	Elektromagnetický ventil zkontrolujte a případně vyměňte.
15. Nesprávně nastavený tlak čerpadla.	Tlak čerpadla nastavte pomocí vhodného manometru.
16. Spojka čerpadla je poškozena.	Vyměnit spojku čerpadla.
17. Netěsnost v sacím potrubí nebo v palivovém filtru.	Zkontrolujte a případné vadné díly utěsněte nebo vyměňte.
18. Elektromagnetický ventil se nezavírá.	Vyměnit elektromagnetický ventil.
19. Znečištěná ochranná mřížka ventilátoru pro přívod vzduchu.	Vyčistit ochrannou mřížku.
20. Vypnutí prostřednictvím bezpečnostního omezovače teploty (BOT).	Ochrannou mřížku sání zkontrolujte, v případě potřeby vyčistěte a automat pro řízení hořáku opět odjistěte.
21. Vzduchové bubliny v palivovém systému.	Přístroj spust’te za účelem odvodu vzduchu tryskou.Tento postup v případě potřeby zopakujte až tříkrát.
22. Nedostatečné větrání.	Otevřete dveře nebo okna.
23. Znečištěná, resp. vadná fotobuňka. Fotobuňku vyčistěte a v případě potřeby vyměňte.
25. Hlavní vypínač nefunguje.	Hlavní vypínač zkontrolujte a v případě potřeby vyměňte.
26. Sraženina parafínů v topném oleji. Vyčistěte celý palivový systém.	Viz také kapitola “Uvádění do provozu”.

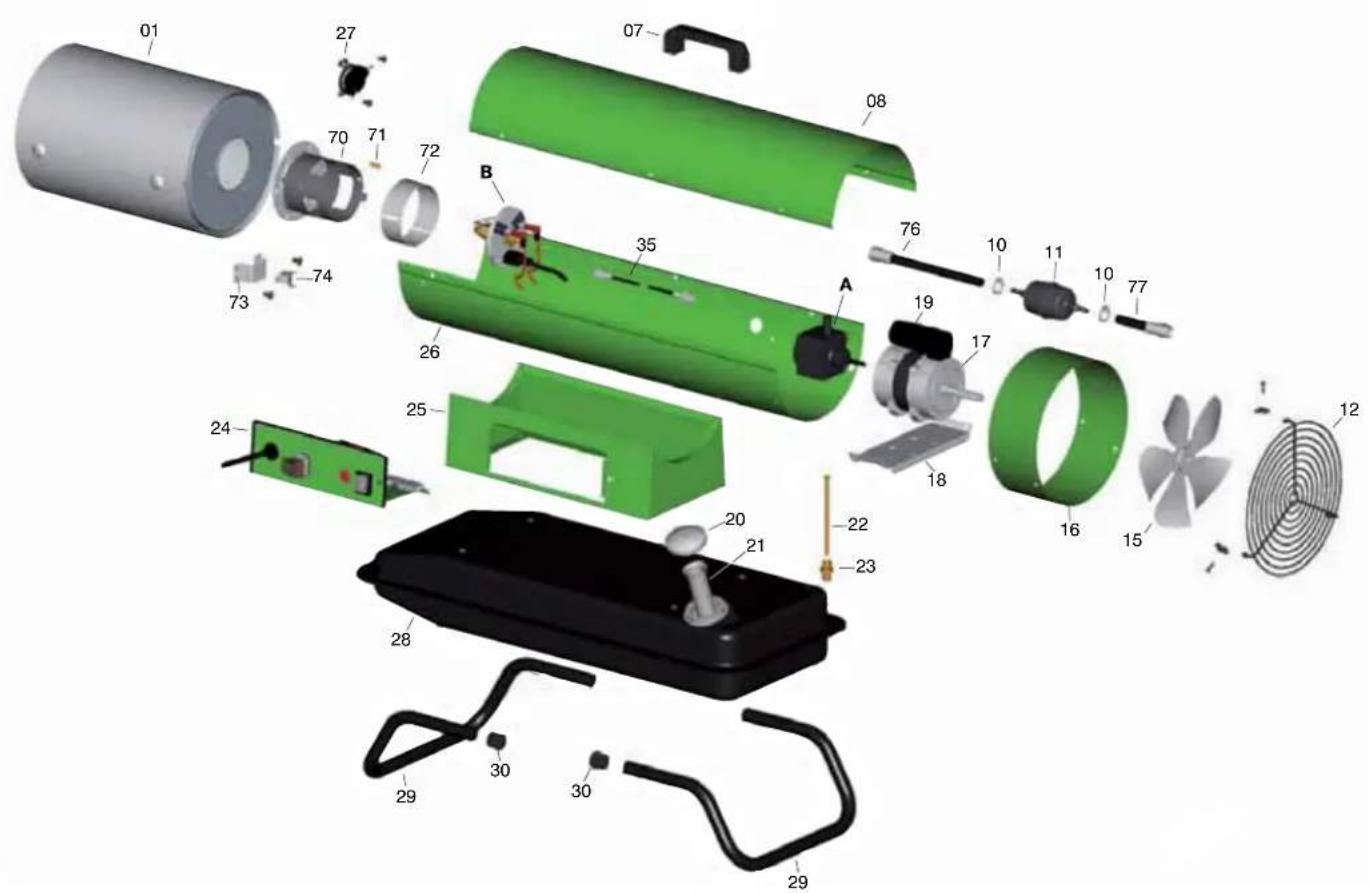

Znázornění zařízení DZH 20-2

Seznam náhradních dílů

Č. Označení EDV-č.

01 Spalovací komora úplná 1111660
07 Transportní rukojeť 1103903
08 Inspekční víko 1111661
10 Hadicová objímka 1103762
11 Filtr paliva (jednorázový) 1102146
12 Ochranná mřížka sání 1111662
15 Vrtule ventilátoru 200/31 1111663
16 Kryt ventilátoru 1111664
17 Motor ventilátoru, úplný 75 W 1111665
18 Držák motoru 1111666
19 Kondenzátor 4 μF 1107114
20 Uzávěr nádrže 1102148
21 Filtr nádrže 1103776
22 Sací trubka 1111686
23 Připojovací vsuvka 1/4 “-12x1,75 1111667
24 Skupina elektro úplná 1107367
25 Skřiň tělesa	1111668
26 Dolní díl krytu	1111669
27 Dochlazovací termostat	1107182
28 Nádrž	1111670
29 Třmen pro postavení	1107121
30 Ochranná krytka	1107122
31 Palivové čerpadlo, úplné	1107123
32 Cívka elektromagnetu	1103766
33 Jádro elektromagnetu	1111671
34 Připojovací vsuvka pro tlakový vzduch	1111672
35 Tlakové vedení oleje	1111673
38 Spojka čerpadla	1107129
39 Připojovací vsuvka sacího vedení	1111674
40 Olejová tryska	1107131
41 Držák trysky	1107132

Č. Označení EDV-č.

42 Montážní deska	1111675
43 Matice	1107134
44 Držák fotobuňky	1111676
45 Fotobuňka	1108209
46 Zapalovací kabel s konektorem	1107137
48 Zapalovací elektroda	1107139
50 Pomocné relé	1107375
52 Zapalovací transformátor	1107143
53 Nosná deska PE	1107188
55 Víko rozvodnice	1107189
56 Vypínač	1111677
58 Těsnění skříně 1107190
59 Můstkový konektor	1101019
60 Zásuvka termostatu, úplná	1101018
62 Sítový kabel s konektorem	1107148
63 Průchodka kabelu	1107149
64 Těsnicí kroužek OR 22	1111678
65 Automatika hořáku	1102239
66 Patice automatiky 1102534
67 PG-deska	1102533
68 Držák relé	1107191
69 Konektorová lišta	1103781
70 Těleso hořáku	1111679
71 Pojistkový zásuvný praporek	1111680
72 Vzduchové šoupátko	1111681
73 Nosná deska (STB)	1111682
74 Omezovač teploty (STB)	1111683
76 Vedení sání PF	1111684
77 Vedení sání TF	1111685
xx Podvozek, volitelný	1011225
xx Vyhřívání nádrže, volitelné	1002518

xx = bez obrázku

Znázornění zařízení DZH 30-2/50-2

Seznam náhradních dílů

Č. Označení DZH 30-2 DZH 50-2

		EDV-č.	EDV-č.
01	Spalovací komora úplná	111690	111705
02	Inspekční víčko	1111691	1111706
05	Ochranná mřížka sání	1111692	1111707
06	Vrtule ventilátoru	1111693	1111708
07	Těleso ventilátoru	1111694	1111709
08	Motor ventilátoru, úplný	1111695	1111710
09	Držák motoru	1111696	1111711
10	Kondenzátor	1107160	1107174
12	Uzávěr nádrže	1102148	1102148
13	Filtr nádrže	1103776	1103776
14	Sací trubka	1111697	1111712
15	Připojovací vsuvka	1111667	1111667
17	Ochranná krytka	1107122	1107122
18	Transportní držadlo	1107163	1111713
19	Třmen pro postavení	1107164	1107164
20	Těsnicí kroužek/vypouštěcí šroub	1103777	1103777
21	Vypouštěcí šroub	1103778	1103778
22	Nádrž	1111699	1111714
23	Osa	1107166	1107166
24	Kolečko	1102155	1102155
25	Kryt kola	1101623	1101623
26	Pojistný kroužek	1101622	1101622
27	Skupina elektro úplná	1107367	1107367
28	Skřín tělesa	1111700	1111715
29	Dolní díl krytu	1111701	1111716
30	Dochlazovací termostat	1107182	1107182
31	Palivové čerpadlo, úplné	1107123	1107123
32	Cívka elektromagnetu	1103766	1103766
33	Jádro elektromagnetu	1111671	1111671
34	Připojovací vsuvka protlakový vzduch	1111672	1111672
35	Tlakové vedení oleje	1111673	1111673
38	Spojka čerpadla	1107129	1107129
39	Připojovací vsuvkasacího vedení	1111674	1111674

Č. Označení DZH 30-2 DZH 50-2

		EDV-č.	EDV-č.
40	Tryska	1107126	1111717
41	Držák trysky	1107132	1107132
42	Montážní deska	1111675	1111675
43	Matice	1107134	1107134
44	Držák fotobuňky	1111676	1111676
45	Fotobuňka	1108209	1108209
46	Zapalovací kabels konektorem	1107137	1107137
48	Zapalovací elektroda	1107139	1107139
50	Pomocné relé	1107375	1107375
52	Zapalovací transformátor	1107143	1107143
53	Nosná deska PE	1107188	1107188
55	Skřín rozvodnice	1107189	1107189
56	Vypínač	1111677	1111677
58	Těsnění skříně 1107190	1107190
59	Můstkový konektor	1101019	1101019
60	Zásuvka termostatu, úpl.	1101018	1101018
62	Sítový kabel s konekt.	1107148	1107148
63	Průchodka kabelu	1107149	1107149
64	Těsnicí kroužek OR 22	1111678	1111678
65	Automatika hořáku	1102239	1102239
66	Patice hořáku	1102534	1102534
67	PG-deska	1102533	1102533
68	Držák relé	1107191	1107191
69	Konektorová lišta	1103781	1103781
70	Těleso hořáku	1111702	1111702
71	Pojistkový zás. praporek	1111680	1111680
72	Vzduchové šoupátko	1111681	1111681
73	Nosná deska (STB)	1111682	1111682
74	Omezovač teploty	1111683	1111683
76	Vedení sání PF	1111703	1111703
77	Vedení sání TF	1111704	1111704
78	Filtr paliva (jednorázový)	1102146	1102146
79	Hadicová objímka	1103762	1103762

Znázornění zařízení DZH 90-2

Seznam náhradních dílů

Č. označení EDV-č.

01 Spalovací komora úplná 1107376
02 Kryt 1107377
05 Inspekční víčko 1107378
08 Ochranná mřížka sání 1107379
09 Vrtule ventilátoru 1107380
10 Kryt ventilátoru 1107381
11 Motor ventilátoru, úplný 450 W 1107382
12 Kondenzátor 16 μF 1107383
15 Uzávěr nádrže 1102148
16 Filtr nádrže 1103776
17 Sací trubka 1107384
18 Ochranná krytka 1107365
19 Držadlo 1107363
20 Podstavec	1107364
21 Těsnicí kroužek pro vyp. šroub	1103777
22 Vypouštěcí šroub	1103778
23 Nádrž	1107385
24 Osa 1107368
25 Kolečko	1101621
26 Pojistný kroužek	1101622
27 Kryt kola	1101623
28 Skupina elektro úplná 1107367
29 Skřín tělesa	1107386
30 Dolní díl krytu	1107387
31 Dochlazovací termostat	1107182
32 Hadicová objímka	1103762
33 Filtr paliva (jednorázový)	1102146
34 Palivové čerpadlo, úplné	1103765
35 Cívka elektromagnetu	1103766
36 Jádro elektromagnetu	1111671
37 Tlakové vedení oleje	1111673
41 Spojka čerpadla	1107129
42 Připojovací vsuvka sacího vedení	1111674
43 Tryska (2,0/80°W)	1107388

Č. označení EDV-č.

44 Držák trysky	1107389
45 Montážní deska	1107390
46 Matice	1107134
47 Držák fotobuňky	1111676
48 Fotobuňka 1108209
49 Zapalovací kabel s konektorem	1107137
51 Zapalovací elektroda	1107139
53 Nosná deska PE	1107188
54 Zapalovací transformátor	1107143
55 Průchodka kabelu	1107149
56 Sítový kabel s konektorem	1107148
58 Skřín rozvodnice	1107189
59 Vypínač	1111677
63 Můstkový konektor	1101019
64 Zásuvka termostatu, úplná	1101018
70 Těleso hořáku	1107391
72 Vzduchová klapka	1107392
73 Nosná deska (STB)	1111682
74 Omezovač teploty	1111683
75 Připojovací vsuvka M12x1,75	1111667
76 Vedení sání PF 1107393
77 Vedení sání TF	1107394
78 Připojovací vsuvka pro tlakový vzduch 1/8“	1111672
79 Automatika hořáku	1102239
80 Patice automatiky	1102534
81 Držák relé	1107191
82 PG-deska	1102533
83 Těsnicí kroužek OR 22	1111678
84 Konektorová lišta	1103781
85 Těsnění skříně	1107190
86 Pomocné relé	1107375
88 Vírník	1107395
89 Ochranný oblouk	1107369

Použití odpovídající určení

Přístroje jsou na základě své konstrukční koncepce a výbavy koncipovány výlučně pro vytápění v průmyslových, popř. živnostenských prostorách (nikoliv k vytápění obytných prostor).

Přístroje smí obsluhovat výlučně odpovídajícím způsobem vyškolený personál.

Při nedodržení předpisů výrobce, zákonných požadavků platných pro příslušné místo instalace nebo po svévolných změnách přístrojů neodpovídá výrobce za škody z toho vyplývající.

Zákaznický servis a záruka

Předpokladem pro případné uznání reklamace je předložení dokladu o koupi přístroje. Konkrétní nárok uplatňuje kupující reklamací u prodejce, kde přístroj zakoupil.

Přístroje byly ve výrobním závodě několikrát kontrolovany z hlediska bezvadné funkce. Pokud přesto vzniknou poruchy funkce, které nemůže provozovatel odstranit pomocí návodu na odstraňování poruch, obratte se prosím na svého specializovaného prodejce, popř. smluvního partnera.

Ochrana životního prostředí a recyklování

Likvidace obalu

Při likvidaci obalového materiálu prosím myslete na životní prostředí.

Naše přístroje jsou pro transport pečlivě zabaleny a dodávány ve stabilním přepravním obalu z kartonu a případně na dřevěné paletě.

Obalové materiály neohrožují životní prostředí a lze je recyklovat.

Opětovným použitím obalových materiálů přispějete ke snižování objemu odpadu a k šetření surovinami.

Obalový materiál proto likvidujte pouze v příslušných sběrných místech.

POKYN

Jiný způsob provozu/ obsluhy, než je uvedeno v tomto návodu na provoz, je nepřípustný. Při nedodržení zanikne jakákoliv záruka a nárok na záruku.

POKYN

Nastavovací a údržbářské práce smí provádět pouze autorizovaný odborný personál.

Likvidace starého přístroje

Výroba přístroje podléhá stálé kontrole kvality.

Jsou zpracovávány výlučně vysoce kvalitní materiály, které jsou z velké části recyklovatelné.

Přispějte také k ochraně životního prostředí tím, že svůj starý přístroj zlikvidujete pouze ekologickým způsobem.

Předejte proto svůj starý přístroj pouze autorizovanému recyklačnímu místu nebo příslušnému sběrnému místu.

POZOR

Rozmnožování, a to i výtažkovitě, nebo použití této dokumentace v rozporu s účelem je bez písemného povolení společnosti REMKO s.r.o. striktně zakázáno.

Elektrické schéma připojení

Legenda:

BS = Vypínač

C = Kondenzátor

FZ = Fotobuňka

HS = Pomocné relé

M = Motor

MV = Elektromagnetický ventil

NK = Dochlazovací termostat

RS = Patice automatiky

RT = Zásuvka termostatu

STB = Bezpečnostní teplotní omezovač

ZE = Zapalovací elektroda

ZT = Zapalovací transformátor

Protokol údržby

Typ přístroje: ...... Číslo zařízení: ......

Zařízení vyčištěno – z vnějšku – Zařízení vyčištěno – uvnitř – Lopatky ventilátoru vyčištěny Spalovací komora vyčištěna Spalovací hlavice vyčištěna Zapalovací elektrody nastaveny Olejová tryska vyměněna Hořák nastaven a seřízen Bezpečnostní zařízení překontrolována Ochranná zařízení překontrolována Zařízení překontrolováno na poškození Všechny upevňovací šrouby překontrolovány Přezkoušení elektrické bezpečnosti Zkušební chod

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

Poznámky:

1. Datum: ......Podpis	2. Datum: ......Podpis	3. Datum: ......Podpis	4. Datum: ......Podpis	5. Datum: ......Podpis
6. Datum: ......Podpis	7. Datum: ......Podpis	8. Datum: ......Podpis	9. Datum: ......Podpis	10. Datum: ......Podpis
11. Datum: ......Podpis	12. Datum: ......Podpis	13. Datum: ......Podpis	14. Datum: ......Podpis	15. Datum: ......Podpis
16. Datum: ......Podpis	17. Datum: ......Podpis	18. Datum: ......Podpis	19. Datum: ......Podpis	20. Datum: ......Podpis

Zařízení nechejte udržovat podle zákonných předpisů jen autorizovaným odborným personálem.

Technické údaje

Typ přístroje DZH 20-2 DZH 30-2 DZH 50-2 DZH 90-2
Jmenovité tepelné zatížení kW 20 36 46 95
Vzduchový výkon m	3/h 350 605 1400 2500
Palivo Topný olej EL dle DIN 51603 nebo nafta
Spotřeba paliva max. I/hod. 2,01 3,62 4,62 9,52
Olejová tryska (Danfoss) 1)	USG 0,40/80°S 0,60/80°S 0,85/80°S			2,0/80°W
Tlak čerpadla cca 1)	bar	11-12	13-14	13-14	10-11
Objemn palivové nádrže	litry	17	40	62	105
Napájecí napětí	V	230/1~	230/1~	230/1~	230/1~
Frekvence	Hz	50 50 50 50
Jmenovitý proud max.	A	1,0	1,3	1,8	2,5
Příkon max.	W 200 290 430 520
Jištění (ze strany stavby)	A	10 10 10 10
Hladina akust. tlaku LpA 1m 2)	dB(A)	74 77 78 79
Délka celkem	mm	800 1050 1090 1400
Šířka celkem	mm	300 500 500 655
Výška celkem	mm	520 615 740 890
Hmotnost	kg	21 37 43 84
EDV č.:		116202	116302	116502	116902

¹⁾ Uvedené velikosti trysek a tlaky čerpadel vyplývají ze zkoušek nastavení provedených na zkušebním stavu. Bylo provedené změření objemu průtočné hmoty oleje.
Na základě produktově specifických tolerancí trysek, tlaků a teploty oleje je nutné brát údaje jen jako orientační hodnoty.
2) Měření hluku DIN 45635 - 01 - KL 3

REMKO INTERNATIONAL

... a jediná ve vaší blízkosti! Využijte našich zkušeností a konzultací

REMKO,spol.s r.o.

Teplovzdušná, odvlhčovací

a klimatizační zařízení

Prodej - montáž - servis - pronájem

areál Letov

Beranových 65

199 02 Praha 9 – Letňany

Tel/fax: [phone]

Tel: [phone]

Mobil: 602 354 309

E-mail [e-mail]

Internet www.remko.cz

Konzultace

Díky intenzivním školením předáváme naše odborné znalosti našim spolupracovníkům a zákazníkům. To nám přináší pověst více než dobrého a spolehlivého dodavatele. REMKO, je partner, který může vyřešit vaše problémy.

Prodej

REMKO poskytuje nejen dobře vybudovanou obchodní sít doma a v zahraničí, ale i kvalifikované odborníky v prodeji.

Zástupci firmy REMKO jsou obchodníci, kteří dokáží poskytnout i odbornou pomoc v oblastech teplovzdušného vytápění, odvlhčování a klimatizace

Služba zákazníkům

Naše přístroje pracují precizně a spolehlivě. Přesto se někdy může vyskytnout porucha, a pak jsou na místě naše služby REMKO zákazníkům. Naše zastoupení vám zaručuje stálý, rychlý a spolehlivý servis. Mimo prodeje jednotlivých agregátů nabízíme našim zákazníkům dodávky systémů na klíč včetně projekčního a inženýrského zabezpečení.
