NÁVOD K OBSLUZE H1027 Emos

Jak rychle začít s novým CCTV Videotelefonem \*H1027 / \*H1028 ?

Před samotnou instalací CCTV Videotelefonu si prosím přečtěte Uživatelský manuál pro H1027/H1028 CCTV Videotelefon. Úplný aktuální uživatelský manuál naleznete na webových stránkách www.monitorovaci-technika.cz nebo na http://shop.emos.cz/kategorie/domaci-telefony-a-videotelefony/. (Z důvodů pozdějších aktualizací a změn je návod na zapojení a ovládání videotelefonu umístěn pouze na našich webových stránkách)

1. Kontrola obsahu dodávky:

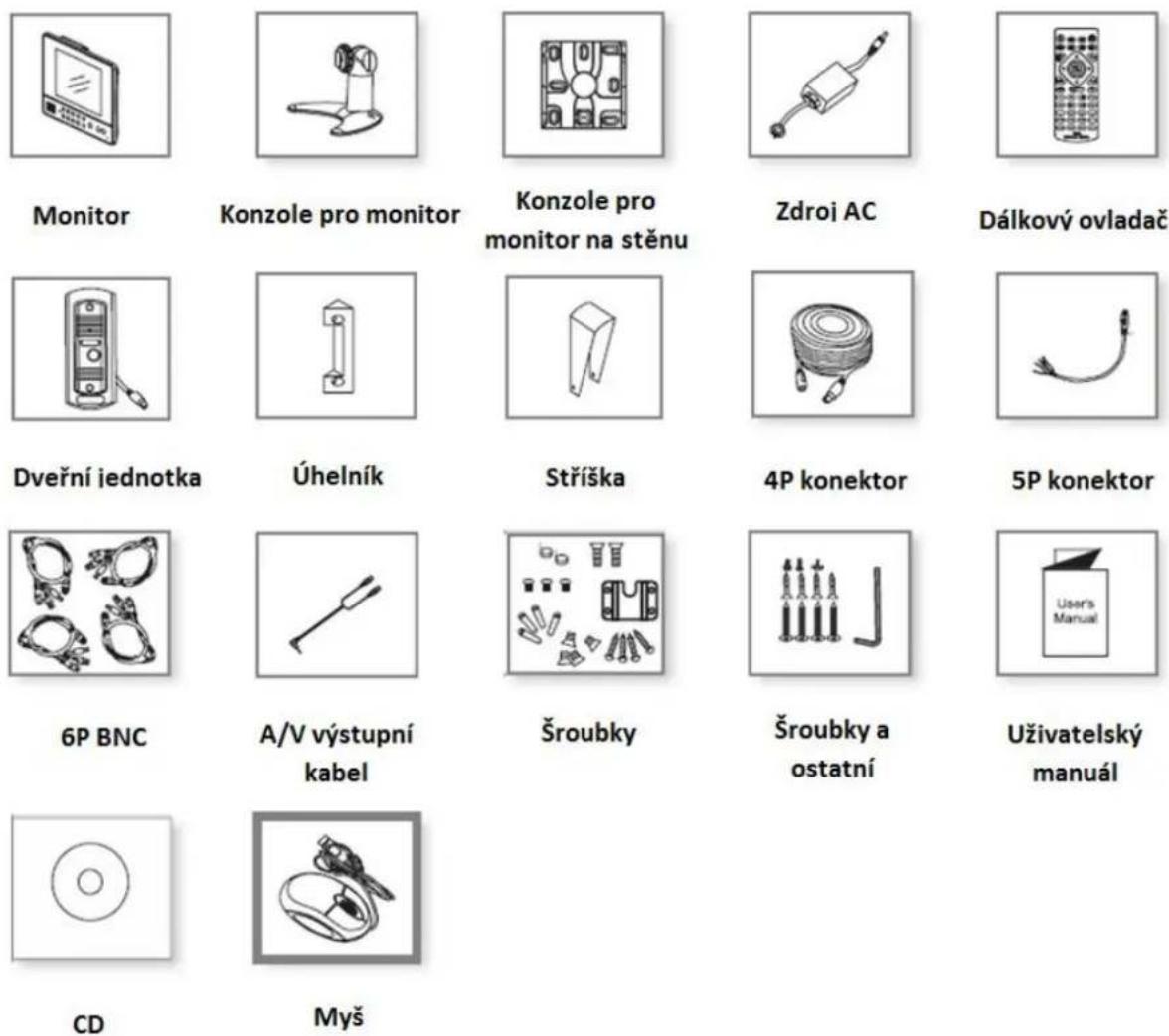

Po otevření krabice, prosím, zkontrolujte obsah krabice dle následujícího seznamu:

2. Uvedení zařízení do provozu

I když zařízení bylo již před expedicí vyzkoušeno, tak doporučujeme vyzkoušet základní funkce z důvodů správnosti funkce po doručení, neboť se tím vyhnete problémům při pozdější reklamaci.

Dříve než zapojíte zařízení do napájecí sítě 230V!

1. Zapojte dveřní jednotku k CCTV Videotelefonu.
2. Dále můžete připojit CCTV kamery a čidla PIR pro detekci pohybu, pokud je budete používat.
3. Po připojení dveřní jednotky (CCTV kamer, čidel PIR), připojte myš pro ovládání v menu.
4. Nainstalujte 2,5" HDD (pokud jej budete používat) viz kap. 2.3
5. Poté připojte napájecí adapter 12V DC / 4,5A.

3. Zapnutí a vypnutí zařízení:

Zapnutí:

Před zapojením adaptéru se přesvědčte, že hlavní vypínač na levé zadní straně obrazovky je v poloze 0. Po připojení adaptéru do zařízení a napájecí sítě 230V, sepněte vypínač na zadní straně zařízení do polohy 1.

Zařízení začne načítat operační systém (OS). Po načtení OS vyzkoušejte zazvonit na dveřní jednotce. Po zazvonění dojde k zobrazení na celou obrazovku z aktivované dveřní jednotky. Vyzkoušejte oboustrannou komunikaci. Po vyzkoušení funkčnosti všech Vámi připojených zařízeních, můžete vyzkoušet funkci myši. Pomocí myši lze jednoduše procházet přes Hlavní menu.

Vypnutí:

Klikněte na obrazovku pravým tlačítkem a v menu zástupců na ploše vyberte položku Odhlásit a po té Vypnout.

4. Vstup do Hlavního menu:

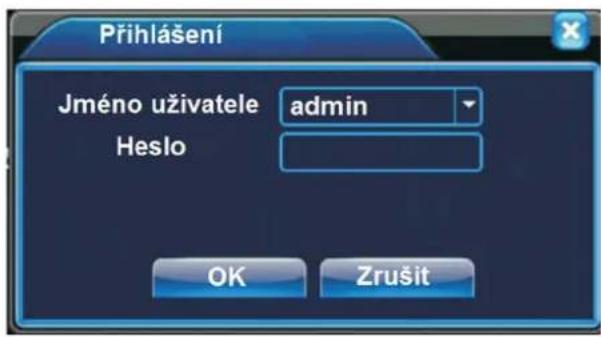

Klikněte pravým tlačítkem myší na obrazovku, (možno i dálkovým ovladačem tlačítkem Menu/OK, nebo dotekem tlačítka Menu/OK na předním panelu videotelefonu) a po té se objeví okno pro přihlášení.

Přihlášení Jméno uživatele admin Heslo OK Zrušit

• Uživatelské jméno: admin
- Heslo: bez hesla.

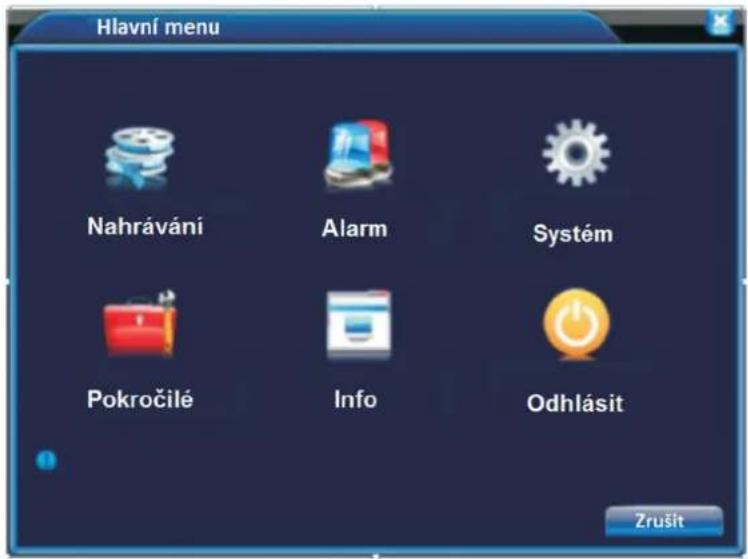

Hlavní menu Nahrávání Alarm Systém Pokročilé Info Odhlásit Zrušit

5. Nastavení češtiny:

Kliknutím levého tlačítka myši na obrazovku, se objeví základní nabídka pro vstup do Hlavního menu.

Pro změnu jazyka klikněte na Main Menu -> System -> General -> Language

Kliknutím v Language na položku English se rozbalí nabídka s dalšími jazyky. Vyberte jazyk češtinu.

Po kliknutí OK se zobrazí nabídka pro restart systému. Potvrd'te restart opětovným kliknutím OK.

6. Nastavení data a času:

Kliknutím levého tlačítka na myši na obrazovku se objeví nabídka pro Hlavní menu, potom klikněte na Hlavní -> Systémový čas, kde klikáním na jednotlivé číslice upravujete hodnoty jednotlivých číslic.

7. Změna admin hesla:

Klikněte levým tlačítkem na obrazovku. Po otevření menu zástupců na ploše klikněte na

Hlavní menu -> Pokročilé -> Účet. Klikněte na účet admin a po té funkci Změň heslo.

8. Zapojení

Schéma zapojení H1017


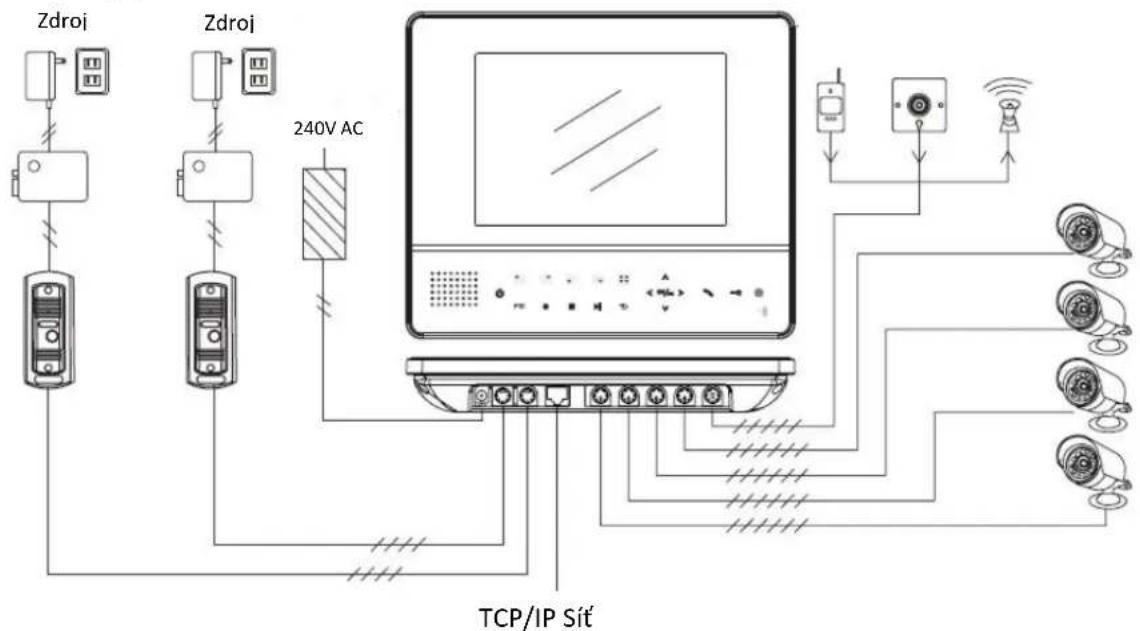

Obrázek 2.5 Zapojení videotelefonu se dvěma dveřními jednotkami

8.1 Zapojení dveřní jednotky a kamery

Poznámky:

1. Pro zajištění nerušeného signálu z dveřní kamerové jednotky: Kamerovou jednotku naistalujte na studeném a suchém místě, aby chráněna před přímým slunečním zářením, hořlavými a výbušnými látkami.

2. Ujistěte se o spolehlivosti a stabilitě kabelu: Použijte kvalitní stíněný kabel s ohledem na prénosovou vzdálenost. Pokud je vzdálenost velmi dlouhá, použijte kabel s kroucenými páry a můžete prídát zařízení na kompenzaci video obrazu, nebo použít optické vlákno pro zajištění kvality videa. Video signál by měl být chráněn préd silným elektromagnetickým rušením a préd velkými proudy.

- Zapojení dveřní jednotky

Pohled ze predu

1-GND(černý) 2-Video(žlutý)
3-B+ (červený) 4-Audio(bílý)

Obrázek 2.5 4-pinový konektor pro dveřní jednotku

Poznámka: Dveřní jednotku chraňte před prímým slunečním světlem, deštěm a sněhem.

- Zapojení CCTV kamery

1 2 3 4 5 6

Pohled ze predu

1- Rezerva 2- Rezerva
3-GND 4-VDD
5-Video vstup 6-Audio vstup

Obrázek 2.6 6-pinový konektor pro kameru

- Zapojení PTZ dekodéru

1. Ujistěte se, že PTZ dekodér má stejné uzemnění se zařízením, jinak nebude možné ovládat PTZ funkci. Je doporučen stíněný kroucený pár a jeho stínění by mělo být spojeno se zemi.
2. Chraňte před vysokým napětím. Ujistěte o správnosti zapojení a ochraně proti blesku.
3. Pro signálové dráty, které jsou příliš dlouhé, by měl být použit zakončovací odpor 120Ω k redukci odrazů na lince.
4. Piny RS 485 A a B nemůžou být zapojeny paralelně s jiným RS485 portem jiného zařízení.
5. Napětí PTZ dekodéru mezi piny 485A a 485B by mělo být méně než 5V.

1 2 3 4 5 6

1-485B 2-458A
3-GND 4-VDD
5-Video vstup 6-Audio vstup

Obrázek 2.7 6-pinový konektor pro PTZ kameru a Speed Dome

• Zapojení PTZ kamery a Speed Dome

(viz obr. 2.7)

1. Zapojte port RS485 kamery k portu 458 zařízení.
2. Zapojte video výstup PTZ kamery k video vstupu zařízení.
3. Přived'te napětí k PTZ kameře

- Zapojení AV výstupů

Zapojení video výstupu

1. Video výstup zahrnuje PAL/NTSC RCA (1,0 VP-P, 75Ω) výstup.
2. Použití TV jako video výstupní zařízení není spolehlivá substituční metoda. TV nízké kvality může způsobit poškození zařízení!

- Zapojení audio výstupu

Hodnota audio výstupního signálu je obvykle přes 100mV 1kΩ (AV). Může to být přímo spojeno k nízko impedančním sluchátkům nebo k zesilovači. Jestliže zesilovač a mikrofon nemůžou být prostorově odděleny, nastává problém s pískáním. Doporučuje se následující postup:

1. Použijte lepší mikrofon s lepší směrovou charakteristikou.
2. Zeslabte hlasitost, aby se dostala pod úroveň pískání.
3. Použijte více zvuk-pohlcující materiály pro zmenšení ozvěn a zlepšit tak akustické prostředí.
4. Nastavte výstup zesilovače a mikrofonu pod úroveň pískání.

- Zapojení vstupů a výstupů pro alarm

Poznámka: Zkontrolujte následující body před zapojením:

1. Vstup pro alarm

A. Zemnící vstup pro alarm
B. Funkce spojením do země
C. Pokud je alarm spojen s tímto zařízením a jiným zařízením, oddělte je pomocí relátka.

2. Výstup alarmu

Alarmový výstupní port by neměl zatěžován spínáním velkého elektrického proudu (ne více jak 1A), neboť by mohlo dojít k poškození výstupního relé. Pro vyšší proudy použijte stykač pro zapojení mezi zátěží a alarmovým výstupem.

Pohled zepředu

1-Výstup alarm (modrý) 2-Vstup alarm (hnědý)
3-Čidlo 1 (bílý) 4-Čidlo 2 (červený)
5-GND (černý)

Obrázek 2.8 5-pinový konektor pro alarm

8.2 Alarmový vstup

1. 2 vstupy pro alarm. Tyto alarmové vstupy můžou být bud normálně otevřené (NO), nebo normálně zavřené (NC). Nastavení se provádí v Hlavním menu.
2. Paralelně zapojte COM a GND svorky na detektoru alarmu (detektor alarmu by měl používat externí napájecí zdroj)
3. NC port detektoru by měl být zapojen se vstupním portem (alarmu) zařízení.
4. Použijte stejné zemnění s externím zdrojem, pro napájení alarmu.

8.3 Alarmový výstup

1. 1 výstupní port. Umožňuje externí ovládání externího alarmového zařízení.
2. Přečtěte si pozorně následující parametry výstupního relé, aby nedošlo k jeho přetížení.

MODEL: JRC – 27F
Materiál kontaktů	Stříbro
	Spínaná kapacita	30VDC 1A, 120VAC 0.5A
	Maximální spínaný výkon	120VA 120W
	Maximální spínané napětí	250VAC, 220VDC
	Maximální spínací proud	1A

Tabulka 1. Parametry alarmového výstupního

relé

Více informací naleznete na www.monitorovaci-technika.cz v sekci technické podpory.
