NÁVOD K OBSLUZE ZZ0057 IFM
| 1 | Filtr | Odfiltrovat pevné látky, aby bylo zabráněno ucpání / poškození systému. |
| 2 | Hlídač proudění | Hlídání a zobrazení průtoku chladící vody.Nastavením 2 spínacích bodů může být detekováno:- nad-proudění (netěsnost / prasklá hadice / stržení víka- pod-proudění (ucpání / zmáčknutí hadic) |
| 3 | Ventil uzávěr vody | V případě chyby uzavře proud vody v systému a zabrání úniku chladící vody. |
| 4 | Zpětný ventil | V případě chyby zabrání (stržení víka / prasknutí hadic) úniku chladící vody v důsledku zpětného proudění. |
| 5 | Regulační ventil větve | Regulovat průtokové množství. |
| 6 | Tlakový senzor | Hlídání a zobrazení provozního tlaku. Při poklesu tlaku (stržení víka) bude dosaženo rychlých reakčních dob. |
Směrnice o tlakových zařízeních (PED)
Přístroje jsou v souladu se Směrnicí o tlakových zařízeních a jsou navrženy a vyrobeny pro kapaliny skupiny 2 v souladu se správnou technickou praxí. Použití tekutin skupiny 1 na vyžádaní.

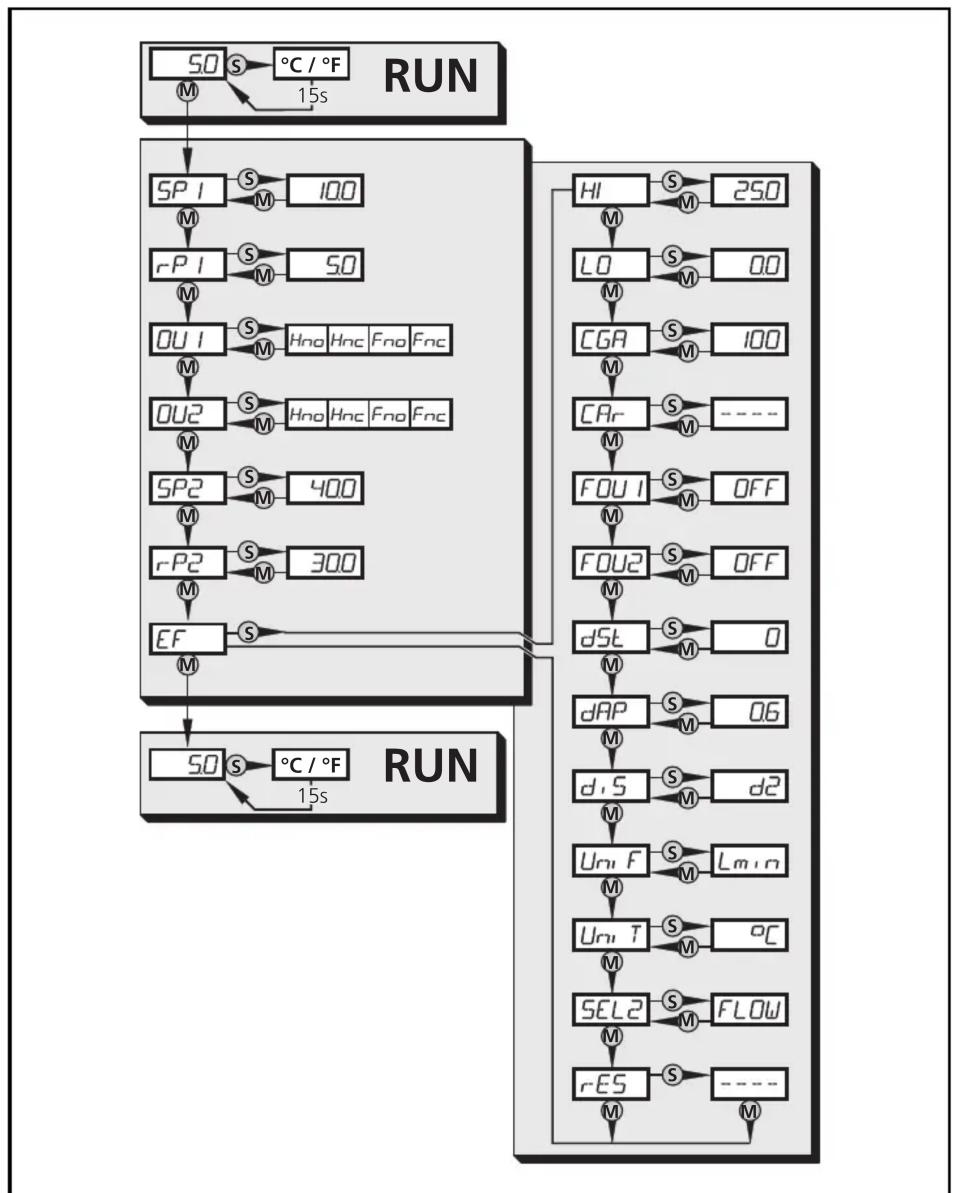

Nastavení hlídače proudění
Hlídač proudění hlídá pomocí okénkové funkce (správní rozsah) průtok v před-běhu (výstupní funkce obou výstupů: OU1 a OU2 = Fno; okénko / normálně otevřen = normaly open).
Průtok proudění je závislý od zásobování vodou a od konstrukčního provedení svařovacích kleští. Nastavení spínacích bodů (SP1, SP2) a zpětných spínacích bodů (rP1, rP2) musí být vyladěno na stávající stav zařízení.
Chování zařízení, stejně jako procesně podmíněné kolísání proudění v provozu, mohou být pomoci přídavných dob hlídání optimálně kontrolovány softwarem robotu.
Příklad nastavení
*hodnoty pro SP1, rP1 SP2, rP2 jsou procesně závislé
Nastavit parametry
| M | tlačítko „Mode/Enter“ | zvolení parametru |
| S | tlačítko „Set“ | zobrazit hodnotu parametru (krátce stlačit nastavit hodnotu parametru (stlačit > 5 s) |
| M | tlačítko „Mode/Enter“ | potvrdit hodnotu parametru |
Nastavení hlídače proudění
Doby hlídání softwarem robotu
| REAL W_ZEIT_EX_ZUW_Z1=2.0 | Doba hlídání v sekundách pro extrémně málo vody. |
| REAL W_ZEIT_ZUW_Z1=10.0 | Doba hlídání v sekundách pro málo vody. |
| REAL W_ZEIT_EX_ZUV_Z1=1.0 | Doba hlídání v sekundách pro extrémně hodně vody. |
| REAL W_ZEIT_ZUV_Z1=10.0 | Doba hlídání v sekundách pro hodně vody. |
| REAL W_ZEIT_EX_ZUW_ST_Z1=5.0 | Extrémně málo vody při startu vody. |
| REAL W_ZEIT_ZUW_ST_Z1=20.0 | Málo vody v sekundách při startu vody. |
| REAL W_ZEIT_DRUCK_Z1=1.0 | Doba hlídání v sekundách porucha tlaku. |
| REAL W_ZEIT_DRUCK_ST_Z1=2.0 | Porucha tlaku při startu vody. |
Nastavení tlakového senzoru
Tlakový senzor hlídá provozní tlak ve zpětném běhu. Tlakové poměry ve zpětném běhu jsou závislé od zásobování vodou. Nastavení spínacího bodu (SP1) a zpětného spínacího bodu (rP1) musí být vyladěno na stávající stav zařízení.
Spínací bod by měl být nastaven na hodnotu těsně pod provozním tlakem proto, aby bylo dosaženo co nejkratší reakční doby. Dávejte přitom pozor nato, aby systémově podmíněné kolísání tlaku nezpůsobilo spuštění spínacímu procesu.
Příklad nastavení
*hodnoty pro SP1, rP1 jsou procesně závislé
Nastavit parametry
| M | tlačítko „Mode/Enter“ | zvolení parametru |
| S | tlačítko „Set“ | zobrazit hodnotu parametru (krátce stlačit nastavit hodnotu parametru (stlačit >5 s) |
| M | tlačítko „Mode/Enter“ | potvrdit hodnotu parametru |
Značka : IFM
Model : ZZ0057
Kategorie : Svářecí stroj
