NÁVOD K OBSLUZE SFN 4040SL SENCOR

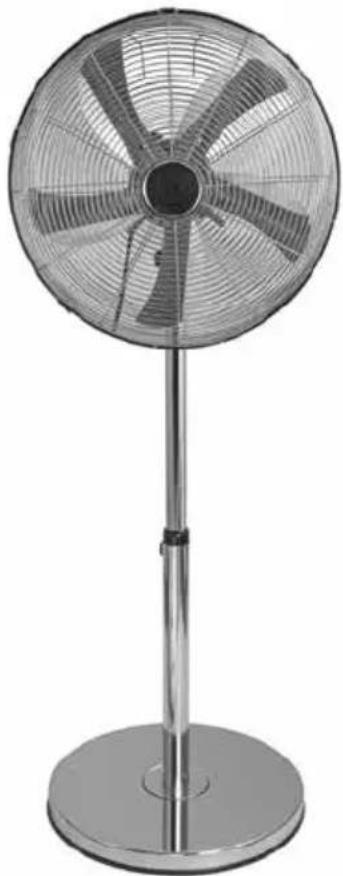

Stojanový ventilátor

Návod k obsluze

Návod k použití v originálním jazyce

Před použitím tohoto spotřebiče se prosím seznamte s návodem k jeho obsluze, a to i v případě, že jste již obeznámeni s používáním spotřebičů podobného typu. Spotřebič používejte pouze tak, jak je popsáno v tomto návodu k použití. Návod uschovejte pro případ další potřeby.

Minimálně po dobu trvání zákonného práva z vadného plnění, případně záruky za jakost doporučujeme uschovat originální přepravní karton, balicí materiál, pokladní doklad a potvrzení o rozsahu odpovědnosti prodávajícího nebo záruční list. V případě přepravy doporučujeme zabalit spotřebič opět do originální krabice od výrobce.

CZ-1

OBSAH

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY....3

POPIS SPOTŘEBIČE 8

PŘED PRVNÍM POUŽITÍM 8

SESTAVENÍ A DEMONTÁŽ SPOTŘEBIČE 8

POUŽITÍ SPOTŘEBIČE....8

ČIŠTĚNÍ A ÚDRŽBA 9

SKLADOVÁNÍ 9

TECHNICKÉ ÚDAJE 9

POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM....10

LIKVIDACE POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ....10

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY ČTĚTE POZORNĚ A USCHOVEJTE JE PRO BUDOUCÍ POUŽITÍ.

• Tento spotřebič mohou používat děti ve věku 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo byly poučeny o používání spotřebiče bezpečným způsobem a rozumí případným nebezpečím.
• Děti si se spotřebičem nesmějí hrát. Čištění a údržbu nesmějí provádět děti bez dozoru.
• Pokud je přívodní kabel poškozen, jeho výměnu svěřte odbornému servisnímu středisku, aby se zabránilo vzniku nebezpečné situace. Spotřebič s poškozeným přívodním kabelem je zakázáno používat.
• Před připojením spotřebiče k síťové zásuvce se ujistěte, že se nominální napětí uvedené na jeho štítku shoduje s elektrickým napětím zásuvky.
• Spotřebič připojujte pouze k řádně uzemněné zásuvce.

• Spotřebič je určen pro použití v domácnosti, kancelářích a podobných prostorách. Nepoužívejte jej v místnostech s vysokou prašností nebo vlhkostí, jako např. v prádelnách nebo koupelnách, v prostorách, kde se skladují chemické nebo výbušné látky, v průmyslovém prostředí nebo venku.

• Spotřebič neumistujte do blízkosti otevřeného ohně nebo přístrojů, které jsou zdrojem tepla.

• Spotřebič neumistujte na nestabilní povrchy, jako např. na koberec s hustými dlouhými vlákny. Spotřebič umistujte pouze na čistý, rovný, suchý a hladký povrch.
• Před uvedením do provozu se ujistěte, že je spotřebič správně sestaven dle pokynů uvedených v tomto návodu k obsluze. Spotřebič nespouštějte bez rádně instalovaných ochranných mřížek. K sestavení spotřebiče používejte pouze originální součásti.
• Při provozu nezakrývejte spotřebič žádnými předměty.
• Vyhněte se kontaktu s rotujícími částmi spotřebiče. Nikdy nestrkejte prsty nebo jiné předměty skrz ochrannou mřížku, když je spotřebič připojen k síťové zásuvce. To obzvláště platí, když je spotřebič v provozu.
• Spotřebič ani jeho síťový kabel neponořujte do vody nebo jiné tekutiny ani jej neoplachujte pod tekoucí vodou.
• Dbejte na to, aby napájecí kabel nevisel přes okraj stolu nebo aby se nedotýkal horkého povrchu.
• Spotřebič vždy vypněte a odpojte od síťové zásuvky, pokud jej necháváte bez dozoru, pokud jej nebudete používat a před montáží, demontáží nebo čištěním.

• Zajistěte, aby byl ventilátor odpojen od sítě před odejmutím ochranné mřížky.

• Spotřebič odpojujte od síťové zásuvky tahem za zástrčku, nikoli za kabel. Jinak by mohlo dojít k poškození síťového kabelu nebo zásuvky.

• Nepoužívejte spotřebič, nefunguje-li správně, jestliže byl poškozen nebo ponořen do vody. Abyste se vyvarovali vzniku nebezpečné situace, spotřebič neopravujte sami ani ho nijak neupravujte. Veškeré opravy svěřte autorizovanému servisnímu středisku. Zásahem do spotřebiče se vystavujete riziku ztráty zákonného práva z vadného plnění, případně záruky za jakost.

A

CZ-6

C

D

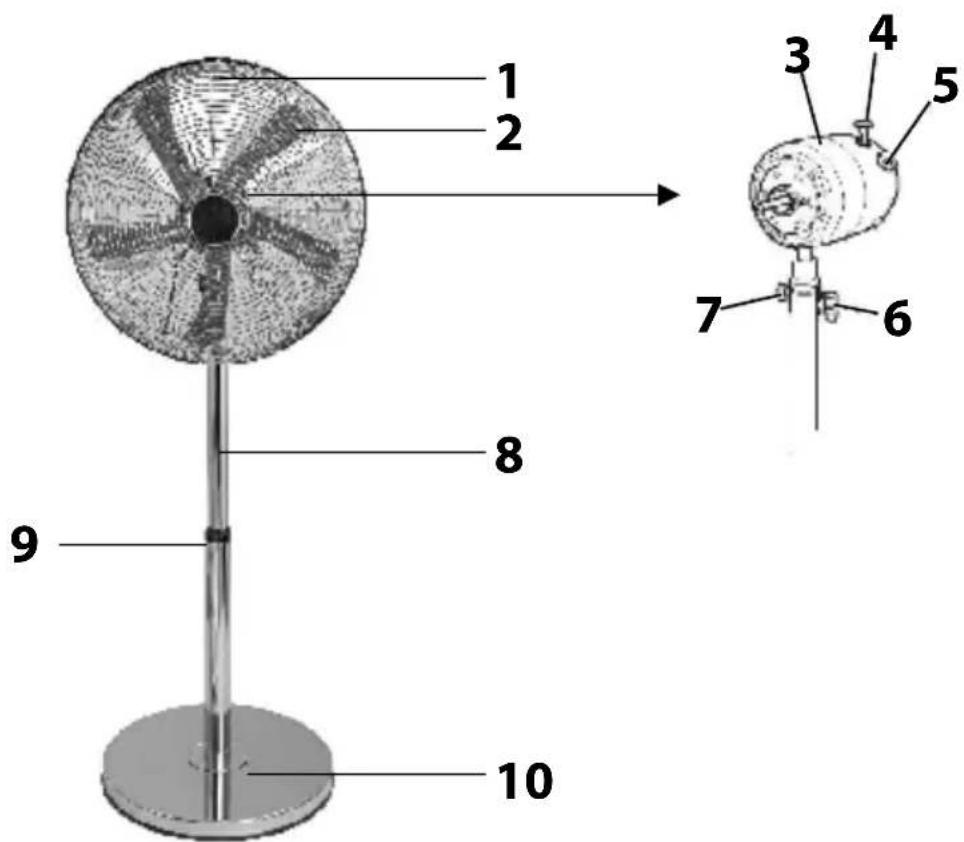

A1 Ochranná mřížka (skládá se ze dvou částí: zadní a přední)
A2 Lopatky ventilátoru o průměru 40 cm
A3 Motorová jednotka
A4 Spínač pro zapnutí a vypnutí horizontální oscilace motorové jednotky
A5 Volič rychlosti: 0 - vypnuto, 1 - nízká rychlost, 2 - střední rychlost, 3 - vysoká rychlost
A6 Šroub k připevnění motorové jednotky k tyči
A7 Šroub k nastavení úhlu sklonu hlavy ventilátoru
A8 Výsuvná tyč
A9 Aretace výsuvu tyče
A10 Základna

Poznámka:

Součástí dodávaného příslušenství je šroubek a matka pro zajištění spoje ochranných mřížek.

PŘED PRVNÍM POUŽITÍM

■ Spotřebič a jeho příslušenství vyjměte z obalového materiálu. Před likvidací obalového materiálu se ujistěte, že vám nechybí žádná jeho součást.

SESTAVENÍ A DEMONTÁŽ SPOTŘEBIČE

■ Před sestavením nebo demontáží spotřebiče se ujistěte, že je vypnutý a odpojený od síťové zásuvky.

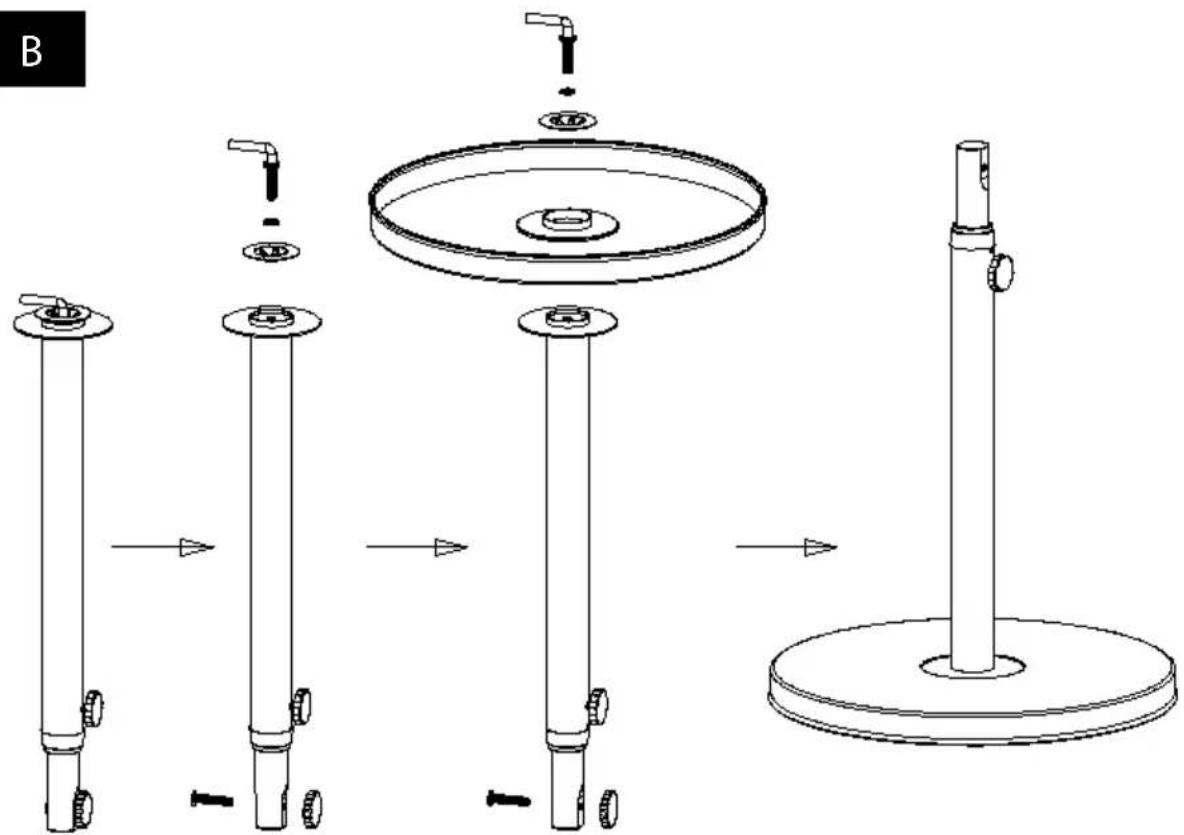

■ Ze spodní části výsuvné tyče A8 vyjměte matici. Nasadťe výsuvnou tyč A8 na základnu A10 tak, aby otvor ve výsuvné tyči A8 byl zarovnán s otvorem v základně A10. Zajistěte výsuvnou tyč A8 pomocí matice. Ujistěte se, že je správně dotažena.

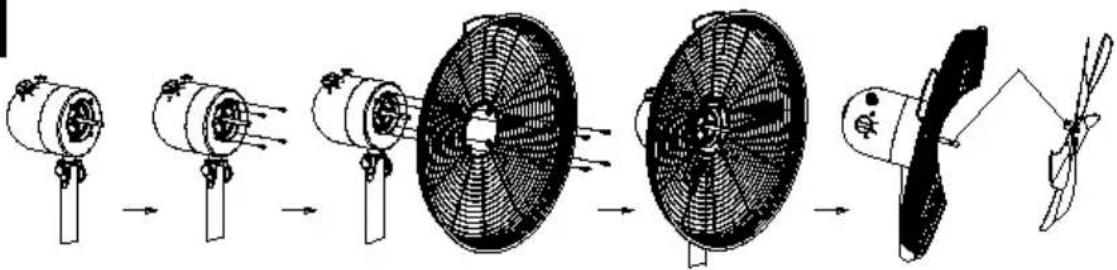

■ Z motorové jednotky A3 odstraňte čtyři šroubky. Na motorovou jednotku A3 nasadťe zadní část ochranné mřížky A1 tak, aby otvory na motorové jednotce A3 byly zarovnány s otvory v ochranné mřížce A1. Zadní část ochranné mřížky A1 zajistěte šroubky.
■ Na hřídel motorové jednotky A3 nasadte lopatky A2 a řádně dotáhněte šroub.
■ Nyní nasad'te přední část ochranné mřížky A1 a zajistěte obě části k sobě pomocí kovových svorek a malého šroubku, který je součástí konstrukce.

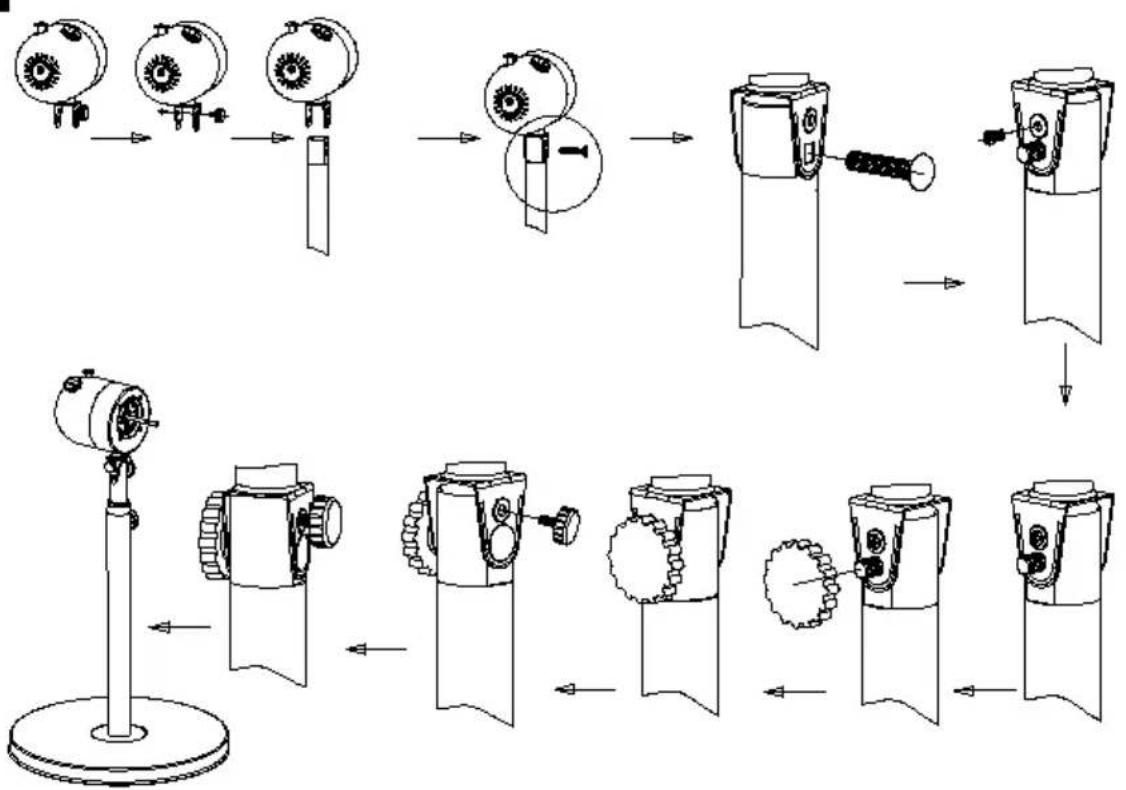

■ Motorovou jednotku A3 s nasazenou hlavou ventilátoru umístěte na výsuvnou tyč A8 a zajistěte hlavu ventilátoru pomocí šroubu A6.
■ Před uvedením ventilátoru do provozu se ujistěte, že je správně sestaven a že jsou ochranné mřížky pevně spojeny.
■ Při demontáži postupujte opačným způsobem.

POUŽITÍ SPOTŘEBIČE

Nastavení rychlosti a vypnutí ventilátoru

■ Ventilátor umístěte na rovný, suchý a hladký povrch v dosahu síťové zásuvky. Sítový kabel připojte k síťové zásuvce. K nastavení rychlosti proudění vzduchu použijte volič rychlosti A5.

0 – vypnutí ventilátoru;

1 – nastavení nízké rychlosti proudění vzduchu;
2 – nastavení střední rychlosti proudění vzduchu;
3 – nastavení vysoké rychlosti proudění vzduchu.

■ Po ukončení používání ventilátor vždy vypněte a odpojte od síťové zásuvky.

Nastavení horizontální oscilace

■ Spínačem A4 lze nastavit horizontální oscilaci motorové jednotky A3. Pro spuštění horizontální oscilace stlačte spínač A4 dolů. Motorová jednotka A3 bude oscilovat ze strany na stranu v úhlu zhruba 90°.
■ K vypnutí oscilace vytáhněte spínač A4 nahoru. Tím dojde k zastavení oscilace.

Nastavení vertikálního úhlu sklonu motorové jednotky

■ Před nastavením vertikálního úhlu sklonu motorové jednotky A3 ventilátor nejdříve vypněte. Nastavte požadovaný sklon motorové jednotky A3 a poté můžete ventilátor opět uvést do chodu.

Poznámka:

Motorovou jednotkou A3 lze pohybovat nahoru a dolů pouze v omezeném rozsahu. Sklon motorové jednotky A3 nenastavujte za použití násilí.

Nastavení výšky ventilátoru

■ Před nastavením výšky ventilátor vypněte. Jednou rukou pevně přidržte spodní část výsuvné tyče A8 a druhou rukou uvolněte aretaci vnitřního výsuvu A9 otáčením aretačního šroubu proti směru hodinových ručiček. Vysunutím nebo zasunutím horní části výsuvné tyče A8 nastavte požadovanou výšku ventilátoru. K aretaci nastavené výšky utáhněte aretační šroub ve směru hodinových ručiček.

ČIŠTĚNÍ A ÚDRŽBA

■ Před čištěním se ujistěte, že je spotřebič vypnutý a odpojený od síťové zásuvky.
■ Ze spotřebiče pravidelně otírejte prach. K běžnému čištění stačí čistá, suchá textilie. V případě většího znečištění spotřebič demontujte a jednotlivé části pak otřete hadříkem mírně navlhčeným v roztoku teplé vody a neutrálního saponátu. Vše pak řádně vytřete dosucha. Dbejte na to, aby při čištění nevnikla voda do motorové jednotky A3.
■ Spotřebič ani jeho síťový kabel neponořujte do vody ani jej neoplachujte pod tekoucí vodou.
■ K čištění nepoužívejte drátěnky, čisticí prostředky s abrazivním účinkem, benzín a jiná ředidla.

SKLADOVÁNÍ

■ Pokud nebudete ventilátor používat delší dobu, uschovejte jej na čistém, suchém místě, anebo jej demontujte a uložte zpět do krabice.

TECHNICKÉ ÚDAJE

Jmenovitý rozsah napětí....220–240 V
Jmenovitý kmitočet....50 Hz
Jmenovitý příkon....50 W
Třída ochrany (před úrazem elektrickým proudem)......II
Hlučnost....61 dB(A)
Maximální průtok ventilátoru....59,90 m³/min
Provozní hodnota....1,37 (m³/min)/W
Maximální rychlost proudění vzduchu....3,21 m/s
Norma pro měření provozní hodnoty....IEC 60879:1986, EN 50564:2011, EN 60704-2-7:1998, EN 60704-1:2010, +A11: 2012
Kontakt pro poskytnutí dalších informací....FAST ČR, a. s., Černokostelecká 1621, .....251 01 Říčany, Czech Republic

Deklarovaná hodnota emise hluku tohoto spotřebiče je 61 dB(A), což představuje hladinu A akustického výkonu vzhledem k referenčnímu akustickému výkonu 1 pW.

Vysvětlení technických pojmů

Stupeň ochrany před úrazem elektrickým proudem:

Třída II – ochrana před úrazem elektrickým proudem je zajištěna dvojitou nebo zesílenou izolací.

Změny textu a technických specifikací vyhrazeny.

POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

LIKVIDACE POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci předejte tyto výrobky na určená sběrná místa. Alternativně v některých zemích Evropské unie nebo jiných evropských zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu.

Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být

důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa.

Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové subjekty v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele.

Likvidace v ostatních zemích mimo Evropskou unii

Tento symbol je platný v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.

Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na něj vztahují.
