NÁVOD K OBSLUZE SCT 9411BMR SENCOR

2.1. Postup montáže ....3
2.2. Elektronické zapojení 5
2.3. Zapojení vodičů 6

1. Ovládací panel a dálkový ovladač 8

3.1. Popis dálkového ovladače....9
3.2. Dálkový ovladač a baterie....10

1. Ovládání a provoz....11

4.1. Obecné ovládání....11
4.2. Základní ovládání....11
4.3. Ekvalizér....11
4.4. Rádio....12
4.5. Ovládání RDS....13
4.6. USB / SD 15
4.7. Bluetooth ovládání....17

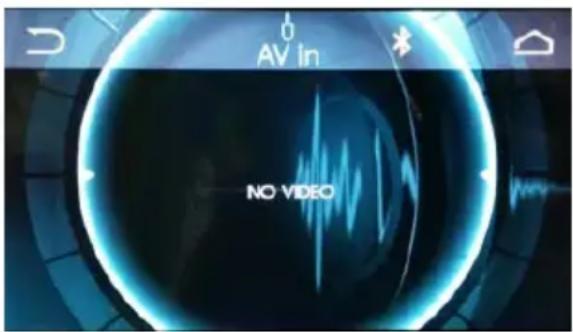

4.8. Režim Externí vstup (AUX-IN)/AV vstup (AV-IN)....18

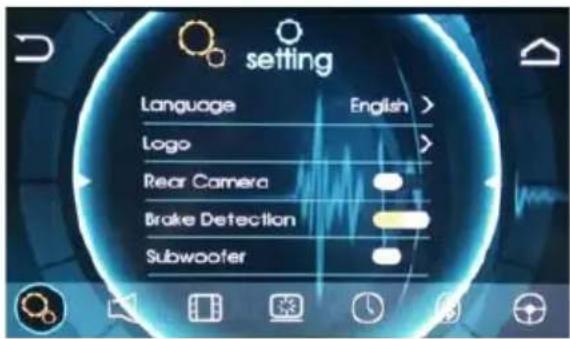

4.9. Settings (Nastavení)....19

1. Rešení obtíží 19

2. Technické specifikace 21

1. Pokyny k instalaci

• Přístroj je určen pro napájení stejnosměrným napětím 12 V. Před instalací jednotky se ujistěte, že vaše vozidlo je napájeno napětím 12 V s mínus pólem na zem.
• Mínus pól akumulátoru musí být odpojen před provedením zapojení. Tím se sníží pravděpodobnost poškození zařízení možným zkratem obvodu.
• Ujistěte se, že zapojení jednotky je správné, dle zbarvených vodičů podle schématu zapojení. Nesprávné připojení může způsobit selhání jednotky nebo poškození elektrického systému vozidla.
• Nezapomeňte připojit vodič reproduktoru označený (-) k (-) terminálu. Nikdy nepřipojujte levý a pravý vodič reproduktoru společně nebo ke karosérii vozidla.
• Nezakrývejte větrací otvory jednotky. Jejich blokování způsobí zvýšení teploty uvnitř jednotky a může dojít k jejímu poškození nebo k požáru.
• Tento přístroj může přehrávat soubory MP3 a WMA digitálních hudebních souborů.
• Nepokoušejte se upravovat jednotku, úprava jednotky může způsobit poruchu a poškození zařízení.
• Zastavte vozidlo před provedením jakékoliv operace, která by mohla kolidovat s vaší jízdou.
• Nezapínejte zařízení v extrémně vysoké nebo nízké teplotě. Normální teplota pro provoz je mezi -10 až +50 °C.

UPOZORNĚNÍ

Dbejte správného zapojení, zejména napájení (větší odběr) a zálohování paměti (malý odběr). Tím zachováte nepatrný odběr ve vypnutém stavu a uchování vašich předvoleb v paměti autorádia.

2. Instalace

Následující příslušenství je součástí balení

①

Hlavní jednotka a přední panel (s pouzdrem)

②

Dálkový ovladač

③

Redukční rámeček Konektor normy ISO
④

5

Audio a video kabel Šroub se šestihrannou hlavou

6

⑦

Šrouby Pryžová

。

podložka

⑨

Uživatelská příručka

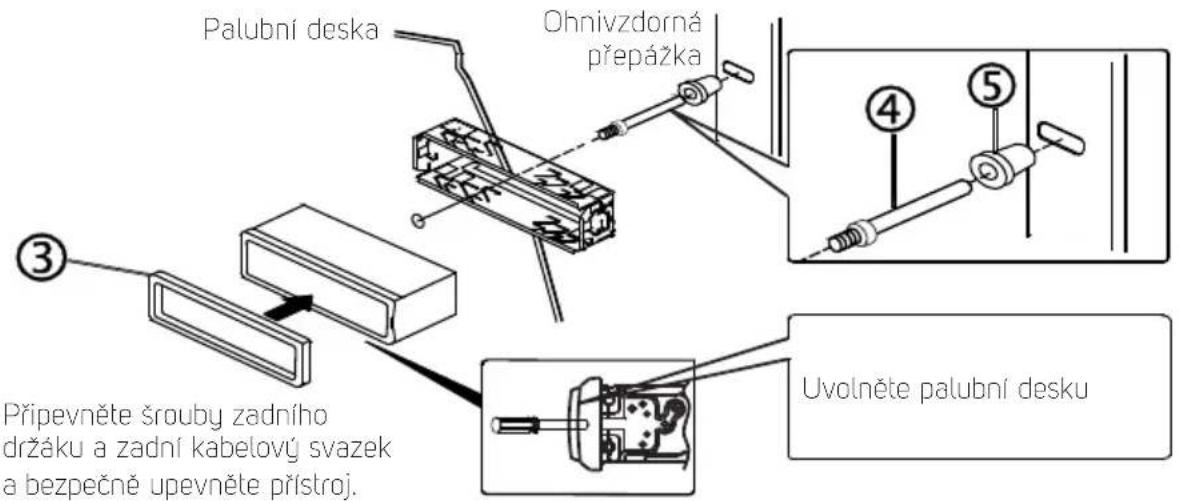

2.1. Postup montáže

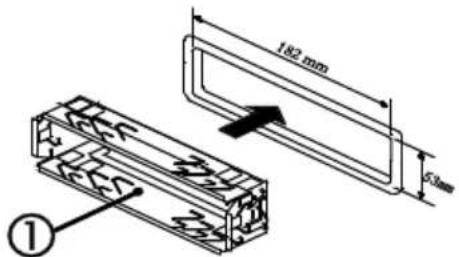

1. Vložte montážní pouzdro do palubní desky.

1. Ohněte jazýčky směrem dovnitř do palubní desky pro bezpečnou montáz.

1. V případě potřeby použijte kovový pásek k upevnění zadní strany jednotky. Pásek může být ohnutý rukou do potřebného úhlu.

1. Pro uvolnění jednotky vložte po obou stranách klíče a povytáhněte jednotku z palubní desky.

Poznámka:

• Uložte drobné předměty na místo, které není přístupné dětem.
• Instalace pouze s dodávanými šrouby.
• Instalace se mění dle typu auta a dodávaných dílů. Měli byste si nechat nainstalovat jednotku kvalifikovaným technikem.

Odpojení predního panelu

Stiskněte tlačítko ▲ pro uvolnění ovládacího panelu z hlavní jednotky. Panel se odpojí a můžete ho odejmout. Rovněž po odpojení panelu můžete vložit do slotu SD kartu pro přehrávání multimedialních souborů.

Pro nasazení předního panelu prvně nasadte levou část ve vyklopené poloze, lehce zatlačte doleva a nasadte pravou část.

UPOZORNĚNÍ:

Nedotýkejte se konektorů na předním panelu hlavní jednotky, následkem může být špatný elektrický kontakt. Pouze otřete konektory čistým a suchým hadříkem. Po odpojení předního panelu od hlavní jednotky ho uložte do ochranného pouzdra (pokud je dostupné).

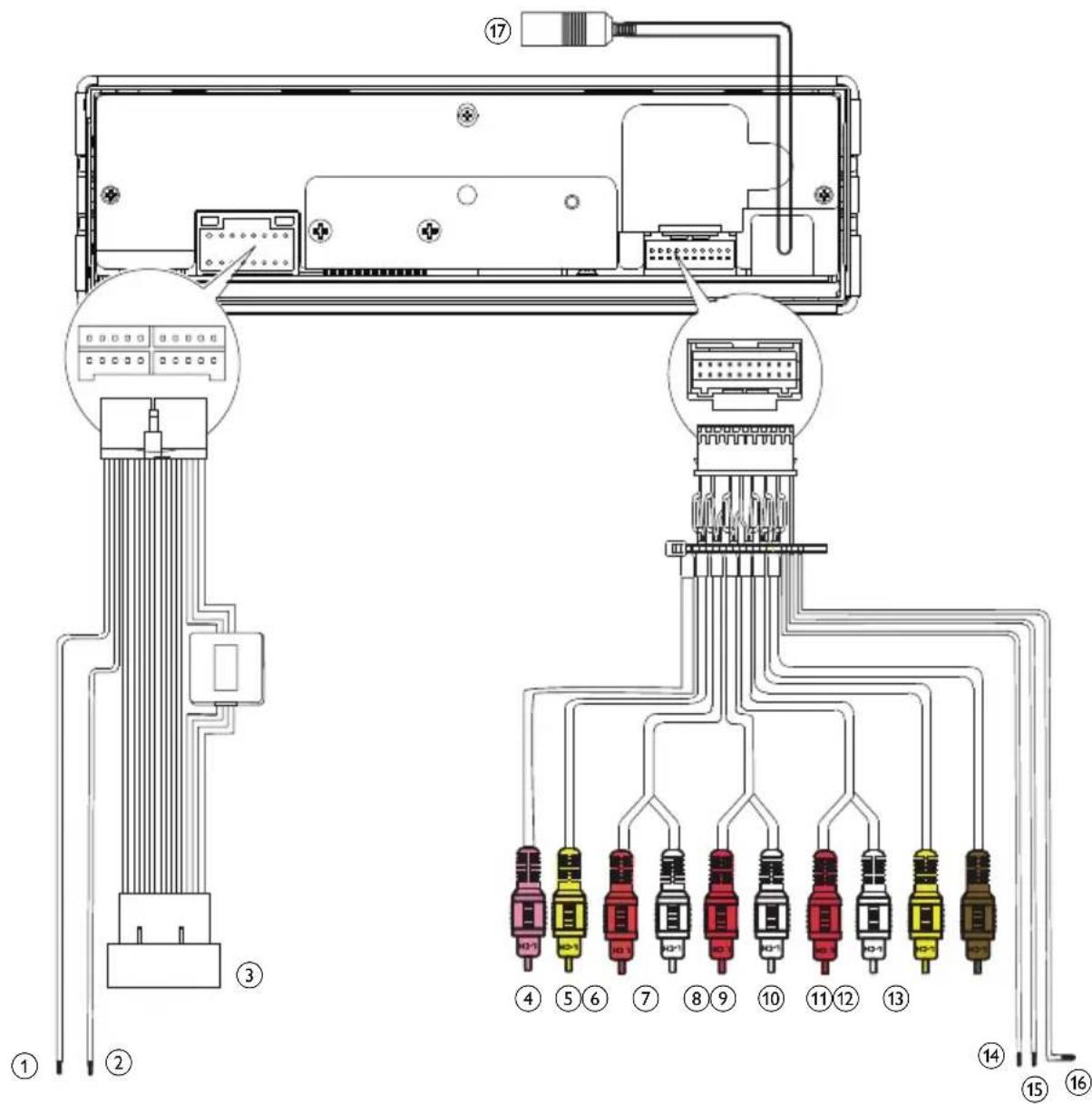

2.2. Elektronické zapojení

Doporučujeme provedení zapojení prístroje profesionálem. Předejdete nesprávné funkci prístroje, poškození prístroje i jiných predmětů a zajistíte bezpečný a bezproblémový provoz!

2.3. Zapojení vodičů

Použijte přechodový svazek zapojený do multikonektoru přístroje a odpovídajícími vstupy a výstupy na druhé straně. Dbejte správného zapojení a na dobrou izolaci všech zapojených I nezapojených přívodů!

Konektor/Objekt Zapojení k

1 Parkovací brzda Parkovací brzda (-)
2 Fialový vodič Zpětná kamera (B+)
3 ISO konektor Viz předchozí popis
4 Žlutý kabel Video výstup
5 Červený kabel Zadní linkový výstup (R - pravý)
6 Bílý kabel Zadní linkový výstup (L - levý)
7 Červený kabel Přední linkový výstup (R - pravý)
8 Bílý kabel Přední linkový výstup (L - levý
9 Červený kabel Audio vstup (R - pravý)
10 Bílý kabel Audio vstup (L - levý)
11 Žlutý kabel Video vstup
12 Hnědý kabel Kamera video
13 Modrý kabel Subwoofer
14 Bílý vodič OE SWC AD Line 1
15 Zelený vodič OE SWC AD Line 2
16 Černý vodič OE SWC AD Line Zem (kostra)
17 Černý vodič Radio anténa

OVLÁDACÍ VODIČ

Parkovací brzda: Tento vodič připojte k systému ruční brzdy vozidla

Kamera pro zadní pohled: Zapojte ke světelné kontrolce zpátečky. Při zařazení zpátečky by na tomto vodiči mělo být zapojeno napětí.

UPOZORNĚNÍ:

Pro předcházení nehodám není povoleno sledovat video za jízdy. Tento přístroj je na to připraven při správné instalaci. Pro sledování videa zaparkujte na bezpečném místě a zatáhněte ruční brzdu.

Poznámka:

• Sledování videa bez zatažené ruční brzdy je zablokováno zprávou na obrazovce.
• Blokování videa je určeno pouze pro hlavní obrazovku, RCA výstup pro zadní obrazovku není blokován.

Poznámka: (konektor A č. 7) musí být připojen prostřednictvím klíče zapalování vozidla, aby v případě, že nebudete vozidlo delší dobu používat, nedošlo k vybití akumulátoru vozidla.

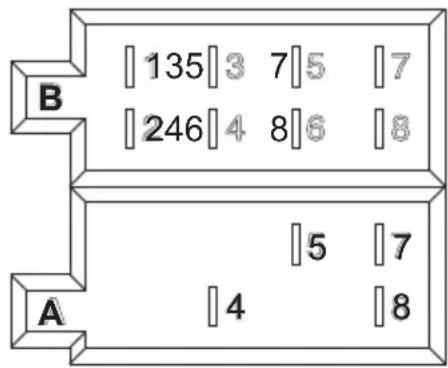

KONEKTÖR B

1. PRAVÝ ZADNÍ REPRODUKTOR (+)
2. PRAVÝ ZADNÍ REPRODUKTOR (-)
3. PRAVÝ PŘEDNÍ REPRODUKTOR (+)
4. PRAVÝ PŘEDNÍ REPRODUKTOR (-)
5. LEVÝ PŘEDNÍ REPRODUKTOR (+)
6. LEVÝ PŘEDNÍ REPRODUKTOR (-)
7. LEVÝ ZADNÍ REPRODUKTOR (+)
8. LEVÝ ZADNÍ REPRODUKTOR (-)

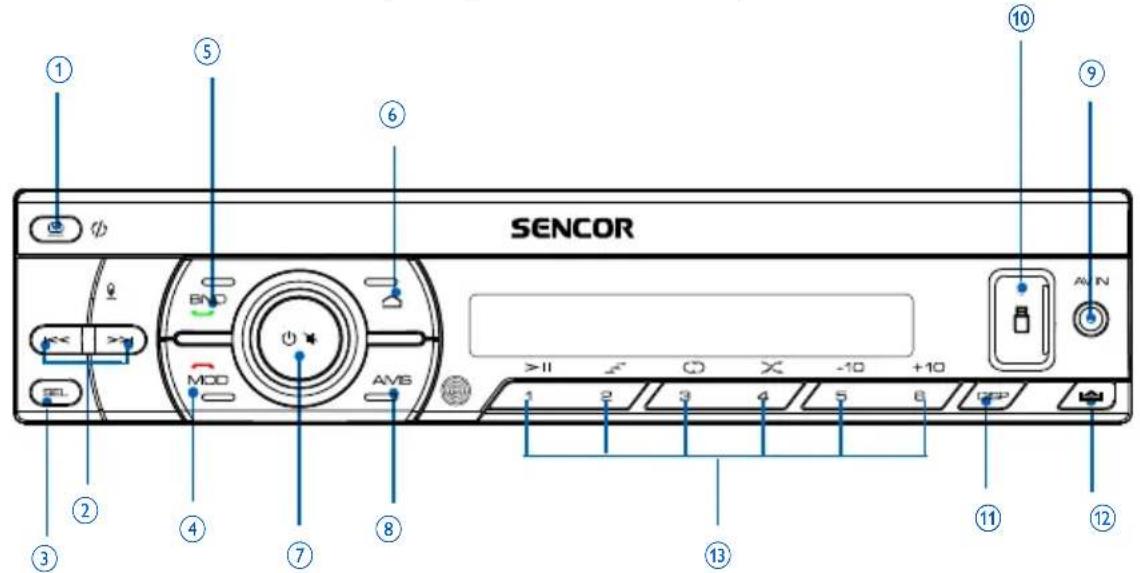

3. Ovládací panel a dálkový ovladač

Následující obrázky znázorňují ovládací panel a dálkový ovladač. Zobrazení a symboly na výše uvedeném obrázku se mohou lišit od skutečného ovládacího panelu a dálkového ovladače. Řidte se přesnými funkcemi, které jsou na zařízení.

1. OTEVŘÍT (OPEN)

• Vysune/zasune TFT obrazovku.
• Nastaví sklon obrazovky.

2. |◀◀ / ▶▶|

• Stisk k přeskoku na předchozí/následující stopu.
• Stisk a podržení pro vyhledávání nebo rychlý posun vpřed nebo vzad.

3. VÝBĚR (SEL)

• Výběr zkrácených voleb nastavení

4. (MOD)

• Zavěsí probíhající hovor

5. BND

• Příjme volání.
• Během volání, podržení prénese hovor do mobilu.
  • Vybírá pásmo rádia.

6. DOMÜ (HOME)

• Hlavní obrazovka

7. ①

• Stisk zapne systém.
- Stisk a podržení vypne systém.
- Krátký stisk ztiší zvuk nebo jej obnoví.
- Otáčení nastavuje hlasitost.

8. AMS

- Automatické hledání a ukládání dostupných stanic (dlouhý stisk) nebo procházení dříve uložených stanic (krátký stisk).

9. VSTUP AV (AV IN)

- Pro připojení externího zdroje signálu stereofonním kabelem.

10. USB

• Pro připojení USB paměti.
- Pro připojení kompatibilního zařízení iPod/iPhone.

11. DISP

- Přepnutí zobrazení hodin a stavu přístroje (frekvence rádia ap.)

12.

- Uvolní zámek předního panelu k odejmutí.

13. ČÍSELNÁ TLAČÍTKA

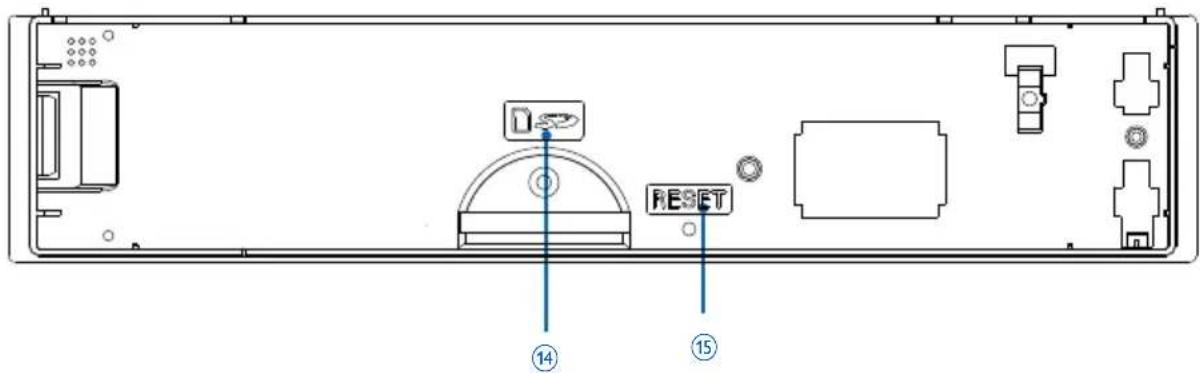

14. D>>

• Pro vložení SD/SDHC pamětovou karty.

15. RESET

- Skryté tlačitko pro resetování systému při problému.

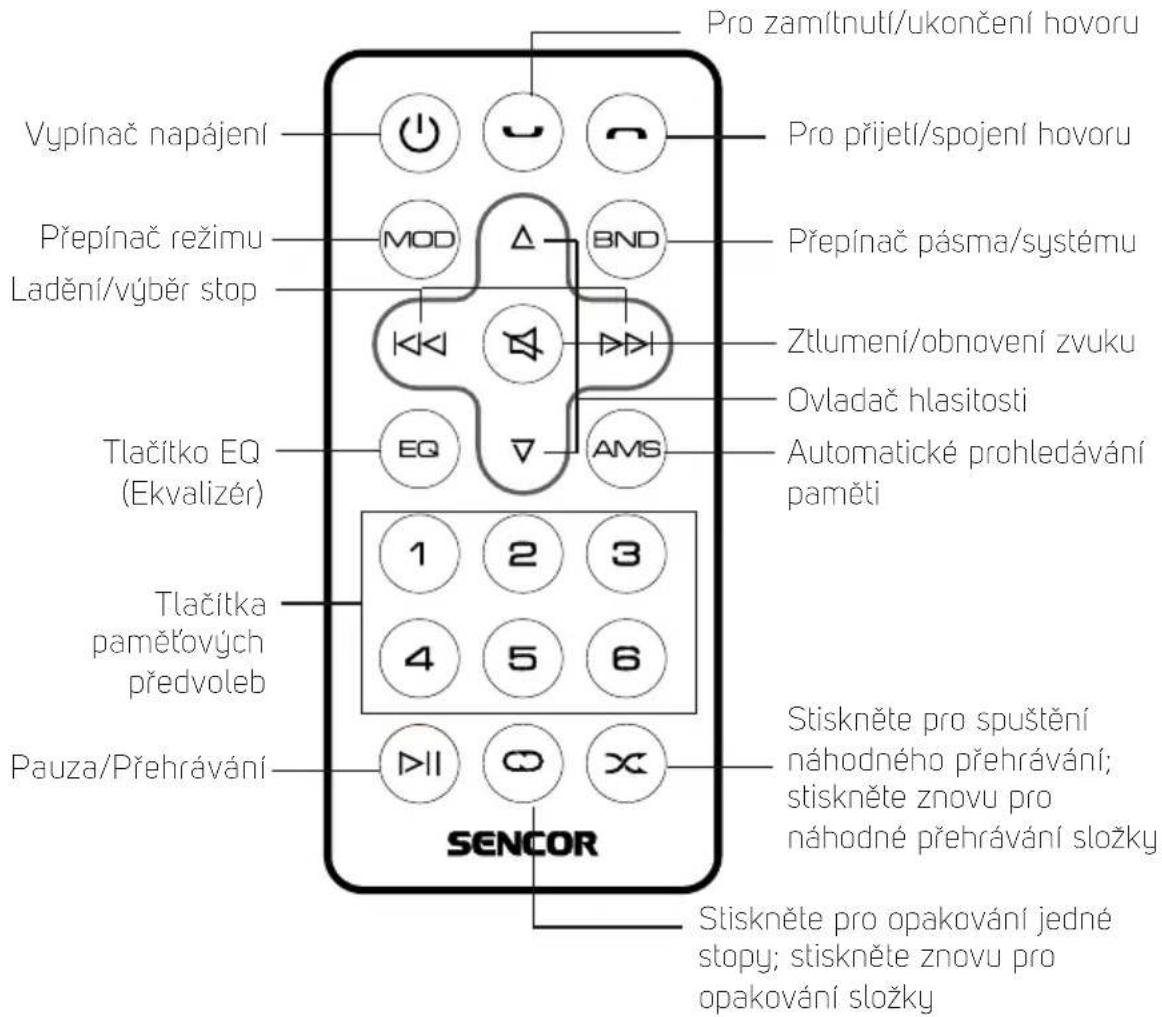

3.1. Popis dálkového ovladače

3. 1.1. Výměna baterií

Pokud se zkrátí délka dosahu dálkového ovladače nebo přístroj nereaguje na žádné funkce během provozu, vyměňte baterii za novou. Ujistěte se, že při vkládání baterie do dálkového ovladače dodržíte správnou polaritu. Podívejte se prosím na níže uvedené postupy pro výměnu baterie.

3.2. Dálkový ovladač a baterie

• Nevystavujte dálkový ovladač ani baterie přímému slunci nebo zdrojům tepla, jako jsou radiátory, tepelné výměníky, kamna nebo jiné přístroje (včetně zesilovačů) produkující teplo. Nepoužívejte a neponechávejte přístroj v blízkosti otevřeného ohně.
• Dálkový ovladač ani baterie nesmí být vystaveny kapající ani tekoucí vodě a nesmí se na ně stavět předměty naplněné tekutinou, například vázy. Chraňte před zmoknutím, postríkáním nebo politím jakoukoliv kapalinou. Nepoužívejte venku. Nedodržením těchto pokynů hrozí riziko poškození dálkového ovladače nebo baterií.
• Nepoužívejte tento přístroj v blízkosti vody.
• Je třeba věnovat pozornost aspektům dopadu likvidace baterií na životní prostředí.

• Nesprávné použití baterií může způsobit unik elektrolytu a korozi. Aby dálkový ovladač fungoval správně, postupujte podle níže uvedených pokynů:

• Nevkládejte baterie v nesprávném směru.

• Baterie nenabíjejte, nezahřívejte, neotvírejte ani nezkratujte.
• Nevhazujte baterie do ohně.
• Nenechávejte vybité baterie v dálkovém ovladači.
  – Nekombinujte různé typy baterií nebo staré a nové baterie.
• Pokud dálkový ovladač delší dobu nepoužíváte, vyjměte baterie, abyste zabránili možnému poškození následkem vytečení baterií.
• Pokud dálkový ovladač nefunguje správně nebo se sníží jeho provozní dosah, vyměňte všechny baterie za nové.
• Dojde-li k úniku elektrolytu z baterií, ovladač dejte vyčistit do autorizovaného servisu.

4. Ovládání a provoz

4.1. Obecné ovládání

Stiskněte tlačítko pro zapnutí napájení. V jakémkoli režimu jej dlouze stiskněte pro vypnutí napájení. V jakémkoli režimu stiskněte tlačítko pro aktivaci nebo deaktivaci ztlumení zvuku.

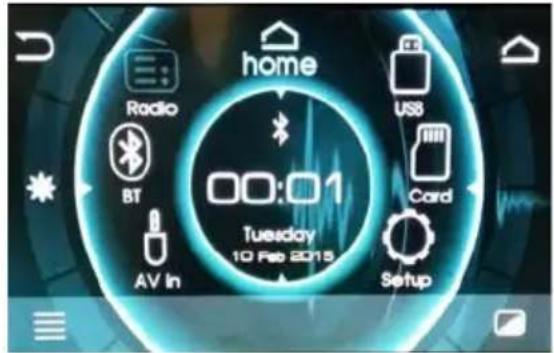

Výběr zdroje

Stiskněte tlačítko MOD pro výběr

požadovaného zdroje nebo stisknutím se přepněte na domovskou stránku vyberte požadovaný zdroj.

V jakémkoli režimu stiskněte SEL pro nastavení parametrů Repro hlasitost-Speaker Volume/EQ režim-EQ mode/DSP/Display, otočením ovladače hlasitosti změňte hodnotu a pak stiskněte SEL pro skok na další volbu.

4.2. Základní ovládání

Hlavní jednotka = HJ Dálkový ovladač = DO

4.3. Ekvalizér

HJ: Viz předchozí část Nastavení zvuku.

DO: Krátce stiskněte tlačítko EQ, opakovaně pro výběr režimu ekvalizéru, Classic/Pop/Rock/Vyp (OFF).

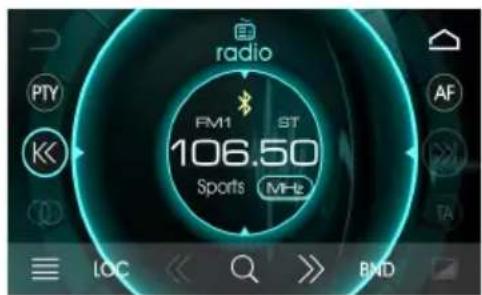

4.4. Rádio

Výběr režimu

Během provozu stiskněte opakovaně tlačítko MOD a vyberte režim rádio.

Výběr pásma

HJ: Stiskněte opakovaně tlačítko BND pro výběr požadované pásma. DO: Stiskněte opakovaně tlačítko BND pro výběr požadované pásma.

Automatické hledání a ukládání stanic

V režimu rádio s vypnutými funkcemi TA, AF & PTY stiskněte a podržte tlačítko BND pro zahájení hledání frekvence a kontrolu síly signálu, dokud není vyhledávání dokončeno (hlášení „SEARCH”). Silné signály stanic jsou pak ukládány do čísel predvoleb 1–6. Přístroj poté projde uložené stanice v paměti a krátce spustí jejich vysílání. Během tohoto procesu stiskněte znovu tlačítko AMS pro ukončení této funkce.

Poznámka: automatické hledání ukládá stanice s přijatelným/kvalitním příjmem. V místech špatného příjmu (např. i vinou nedostatečné antény) nemusí uložit žádnou použitelnou stanici. V tom případě zlepšete příjem kvalitnější anténou.

Ruční hledání a ukládání stanic

Naladěnou stanici (vyhledanou tlačitky >>1 ) můžete uložit do paměti zvoleného rozhlasového pásma pod čísly 1–6 stisknutím a podržením tlačitka od 1 do 6. Během držení bliká číslo, které volíte. Jakmile začne svítit trvale, stanice je uložena.

Ruční ladění nahoru / dolů

Stiskněte a podržte tlačítka pro aktivaci ručního ladění a slovo „MANUAL SCAN“ se krátce zobrazí na LCD displeji. Při ručním režimu ladění stlačte opakovaně tlačítka pro naladění frekvence nahoru nebo dolů na požadovanou frekvenci. V případě, že ruční ladění nebude aktivní po dobu 5 sekund, bude nastaven znovu automatický režim.

Předvolby paměti

Každé pásmo (FM1-3, AM1-2), zvolené tlačítkem BND, má 6 pozic předvoleb. V režimu rádio stiskněte některé z čísel 1–6 pro výběr stanice, která byla uložena v paměti.

Automatické vyhledávání nahoru / dolů

V režimu rádio a při vypnutí funkcí TA, AF & PTY stiskněte tlačítka pro vyhledávání frekvence nahoru / dolů na další silný signál.

4.5. Ovládání RDS

4.5.1. Přehled RDS funkcí

Radio Data System (RDS) je služba, která umožňuje stanicím na frekvencích FM vysílat další digitální informace spolu s běžným programovým signálem. Níže jsou uvedeny některé z nich. Záleží na konkrétní stanici, která z možných dat ve vysílání použije a kdy. Přístroj přijatá data sleduje, a podle svého nastavení na ně reaguje.

Důležitá poznámka

RDS funkce funguje pouze v zemích nebo oblastech, které mají RDS vysílání. Ne všechny země nebo oblasti vysílají s plnou funkcí RDS. RDS nemusí pracovat správně, pokud je signál slabý nebo v případě, že stanice, které jsou laděny, nevysílají RDS data. RDS příjem bude hodně ovlivněn zeměpisnými podmínkami.

Seznam alternativních frekvencí poskytující informace o různých vysílačích vysílajících stejný program ve stejné nebo sousední oblasti.

Informace o tom, jestli je dopravní hlášení právě prénášena.

To je kód, který identifikuje RDS stanici.

Jméno současné vysílací stanice k zobrazení na displeji. Někdy se využívá i pro jiná oznámení vysílatele.

Informace, že daná stanice používá systém dopravních hlášení – dopravní zpravodajství.

Tento kód se používá k označení aktuálního programového materiálu. S touto funkcí můžete vyhledat stanice, které odpovídají vámi vybranému typu programu, jako jsou novinky, lehká hudba, sport apod. Typů programů je poměrně mnoho a zařazení vysílaného pořadu pod určitý typ záleží i na náplní dané stanice.

4.5.2. Nastavení režimu RDS

V obrazovce režimu Rádio dotykem nastavte zapnutí/vypnutí funkce AF (Alternativní frekvence) a TA (Dopravní hlášení), a vyberte PTY (Typ programu); potvrzením výběru na symbol „Potvrzení“ provedte nastavení.

4.5.3. Nastavení režimu RDS

Přístroj nastavte podle vaší potřeby tak, aby při příjmu dané specifické informace RDS (popsané výše) vhodně reagoval.

Alternativní frekvence AF

Když je AF zapnuta (AF ON), bude přístroj sledovat kvalitu příjmu. Při jejím poklesu hledá podle vysílaných dat kvalitnější příjem stejné stanice, a když jej najde, automaticky přepne na silnější signál dané stanice.

Dopravní hlášení

Když je funkce TA zapnuta, přístroj vyhledává stanici, která dopravní zpravodajství vysílá („TA SEEK“). Až takovou najde, zůstane na ní naladěn a svítí indikátor TP. Pokud kvalita příjmu poklesne, opět začne hledání příjmu jiné stanice s dostatečnou kvalitou.

Pokud je režim TA zapnutý a právě se vysílá dopravní hlášení:

• displej zobrazí text „TRAFFIC”.
• když je prístroj v jiném provozním režimu než FM rádio, dočasně se přepne na rádio

Když je funkce TA zapnuta:

• A použijete tlačítka pro vyhledání stanic, vždy vyhledá ty stanice, které poskytují TA vysílání.
• A stanice s TP informacemi je naladěna, TP se zobrazí na displeji.

PTY program – výběr

Po výběru režimu PTY, rádio začne vyhledávat odpovídající PTY informace a zastaví se, pokud je odpovídající PTY informace detekována. Pokud odpovídající PTY informace neexistuje, PTY režim se vrátí do normálního režimu.

4.6. USB / SD

Výběr režimu USB / SD

Během provozu stiskněte opakovaně tlačítko MOD a vyberte bud'USB, nebo SD vstup.

USB port

HJ: Vložte USB zařízení do USB port pro přehrávání hudebních souborů MP3/WMA. Po vložení zařízení do USB vstupu bud zahájeno automatické přehrávání.

SD slot

HJ: Stiskněte tlačítko ▲ pro uvolnění předního panelu. Vložte SD kartu do SD slotu pro přehrávání hudebních souborů MP3/WMA.

Poznámka:

Dbejte na to, abyste vkládali USB zařízení / SD kartu správným směrem. Nevkládejte USB zařízení / SD kartu do přístroje silou. V opačném případě byste mohli poškodit USB zařízení / SD kartu i přístroj.

Přehrávání/pauza (PLAY / PAUSE)

HJ: Stiskněte tlačítko PLAY/PAUSE (1) pro pozastavení přehrávání a obnovení normálního přehrávání. „PAUSE“ se zobrazí na LCD displeji. DO: Stiskněte tlačítko ▶II pro pozastavení přehrávání a obnovení normálního přehrávání. „PAUSE“ se zobrazí na LCD displeji. V režimu zastavení stiskněte tlačítko ▶II pro spuštění přehrávání od začátku.

Rychlý posun vpřed / vzad (FAST FORWARD / FAST REWIND)

HJ: Stiskněte a podržte tlačítka pro rychlý posun vpřed / vzad. Po uvolnění tlačítka pro vyhledávání bude zařízení pokračovat v normálním přehrávání.

Přehrávání začátků skladeb

HJ: Stiskněte tlačítko INT (2) pro zahájení nebo zrušení přehrávání začátků skladeb.

Opakované přehrávání

HJ: Stiskněte tlačítko RPT (3) pro výběr režimu opakovaného přehrávání. DO: Stiskněte tlačítko RPT (3) pro výběr režimu opakovaného přehrávání.

Přehrávání v náhodném pořadí

HJ: Stiskněte tlačitko RDM (4) pro zahájení nebo zrušení přehrávání v náhodném pořadí. DO: Stiskněte tlačitko RDM pro zahájení nebo zrušení přehrávání v náhodném pořadí. Přeskok dopředu/dozadu (+10/-10) Velkými adresáři se můžete snáze pohybovat přeskokem 10 stop dopředu (6) nebo dozadu (5)

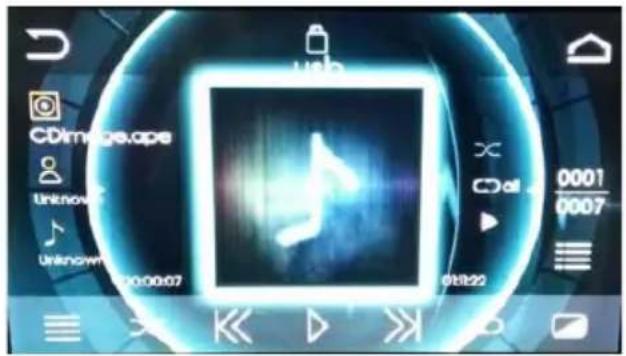

Audio

Během přehrávání stiskněte symbol

k otevření seznamu souborů.

V seznamu můžete vybírat podle druhu souborů (hudba/foto/video) stiskem symbolu v dolní části seznamu

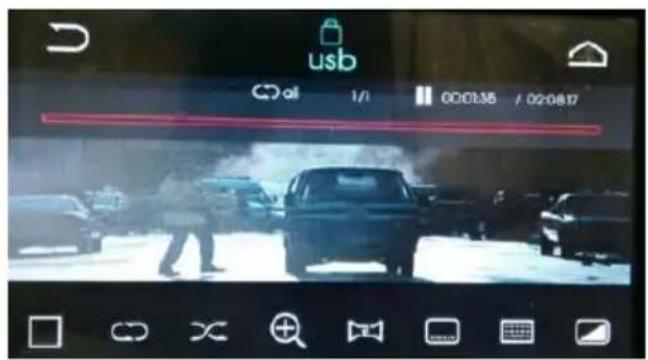

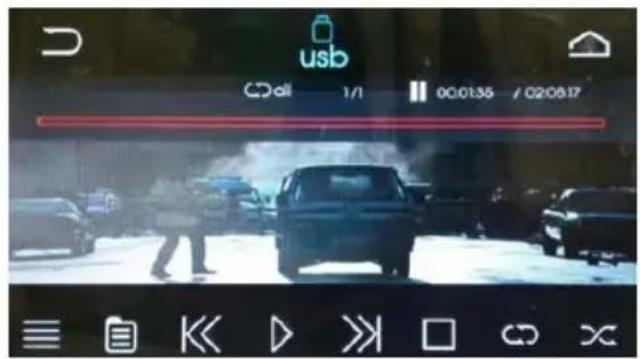

Video

: zkrácená volba (přepínání dotykem do okna zprávy)

: seznam souborů a složek

: skok na předchozí/ následující titul, kapitolu, stopu, soubor (podle typu souboru)

: spuštění a pozastavení přehrávání

: zastavení přehrávání (Stop)

:režim opakování

:náhodné přehrávání

:zvětšení/zmenšení obrazu

:nastavení stereo

:zapnutí/vypnutí dostupných titulků

: výběr souboru podle čísla v seznamu

:vypnutí obrazovky.

4.7. Bluetooth ovládání

Bluetooth ovládání slouží pro propojení s mobilním telefonem a vedení hovorů a příjem přehrávané hudby. Je omezen pouze na přijímání příchozích hovorů, ukončení příchozích hovorů, odmítnutí příchozích hovorů, vytáčení a přehrávání hudby.

Nejprve připojte telefon pomocí Bluetooth, případně provedte párování. Pokud je telefon připojen, volání přerušuje přehrávání z jiných zdrojů a po ukončení volání se k nim automaticky vrací.

Výběr režimu

Stiskněte opakovaně tlačítko MOD pro výběr BLUETOOTH režimu.

Poznámka:

V režimu BLUETOOTH je aktivní mikrofon na hlavní jednotce.

Spárování

Při prvním připojení telefonu je třeba k sobě přístroje spárovat. Postupujte takto:

1. Zaktivujte funkci Bluetooth ve vašem mobilním telefonu.
2. Na telefonu spustte vyhledávání nový přístrojů ke spárování
3. Po dokončení vyhledávání vyberte ze seznamu vyhledaných „SCT 9411BMR“ a potvrdte párování.
4. Vstupní kód, ke kterému můžete být vyzvání, je „0000“ a potvrdte.
5. Na displeji se krátce zobrazí „CONNECTED“, jakmile spárování proběhlo úspěšně.

Poznámka:

Uvedené kroky jsou pouze orientační. Konkrétní postup spárování se může lišit v závislosti na typu mobilního telefonu. Z tohoto důvodu se řídte instrukcemi v návodu k použití vašeho telefonu.

Připojení/odpojení telefonu

V režimu BLUETOOTH jsou všechny funkce autorádia omezeny, pokud přijímáte hovor, nebo vytáčíte číslo. Jakmile je vytáčení zastaveno, nebo je hovor ukončen, všechny funkce autorádia budou automaticky obnoveny.

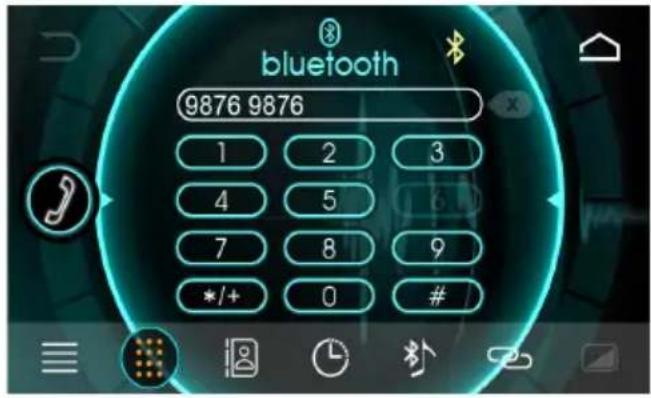

Příjem hovoru

Při příjmu hovoru se na displeji zobrazí číslo volajícího (v závislosti na typu mobilního telefonu). Stiskněte tlačítko BND na hlavní jednotce nebo na dálkovém ovladači tlačítko („ANSWER“).

Vytáčení v režimu Bluetooth

Na telefonu vytáčejte běžným způsobem, jakmile je číslo volaného vytáčené, na displeji se zobrazí „CALLING“.

Opětovné vytáčení

Pro opětovné vytáčení posledního volaného čísla stiskněte a podržte tlačítko BND ("ANSWER").

Zavěšení hovoru/odmítnutí příchozího hovoru

Stiskněte tlačítko MOD (HANG UP) na hlavní jednotce nebo dálkovém ovladači pro zavěšení hovoru nebo odmítnutí příchozího hovoru. Jednotka se vrátí do původního režimu.

Přehrávání hudby

Režim bluetooth rovněž umožňuje přehrávání hudebních souborů uložených ve vašem mobilním telefonu. Podle návodu k vašemu telefonu k tomu použijte vhodný software. Pokud to váš telefon a vaše aplikace podporují, můžete z hlavní jednotky ovládat základní funkce přehrávání – PAUZA/PŘEHRÁVÁNÍ, DALŠÍ, PŘEDCHOZÍ. Jak dané příkazy bude aplikace ve vašem telefonu provádět, záleží na vašem telefonu a aplikaci.

4.8. Režim Externí vstup (AUX-IN)/AV vstup (AV-IN)

4.9. Settings (Nastavení)

Stiskněte tlačítko pro přepnutí na domovskou stránku, otočením ovladače hlasitosti vyberte Setting (Nastavení) a pak stiskněte ovladač hlasitosti pro otevření menu Setting (Nastavení). Otočením ovladače hlasitosti vyberte požadovanou položku nastavení, stiskněte ovladač hlasitosti pro potvrzení a pak otočením ovladače hlasitosti změňte hodnotu a stiskněte znovu ovladač hlasitosti pro návrat do režimu výběru položek nastavení.

Systémové menu

Nastavení zvuku

Výběr poměru stran 16:9/4:3

Nastavení jasu obrazovky

Nastavení data a času

Nastavení Bluetooth

Rozhraní povelů elektronického volantu vašeho auta

Nastavení barev kláves

Systémové informace

• Zkontrolujte všechna zapojení, zda jsou zapojena správně.
• Zkontrolujte, zda není spálená pojistka.

Žádný zvuk

- Zkontrolujte, zda jsou reproduktory připojeny správně.

Zařízení „zamrzlo“

- Vypněte zařízení a restartujte ho nebo odpojte napájení a opět ho připojte.

Při stlačení tlačítek zařízení nereaguje

- Vypněte zařízení a restartujte ho nebo odpojte napájení a opět ho připojte.

Slabý příjem anebo nedostupnost rádiového signálu

• Zkontrolujte, zda je zapojena anténa a kvalitní přípojný kabel není přerušen.
• Anténa nemá potřebnou délku. Prodlužte délku antény.
• Anténa není pečlivě uzemněna. Uzemněte pečlivě anténu.

Žádný příjem stereo signálu

• Naladte presně požadovanou frekvenci.
• Signál je príliš slabý, nastavte režim MONO.

Dálkový ovladač nefunguje

• Vyměňte baterii v dálkovém ovladači.
  – Zaměřte dálkový ovladač na senzor dálkového ovladače na hlavní jednotce.
• Očistěte povrch senzoru.

Poznámka:

Pokud po provedení výše uvedených kroků přístroj stále nefunguje, obratte se na svého prodejce. Nikdy se nepokoušejte sami rozebírat nebo opravovat zařízení.

6. Technické specifikace

Všeobecné

Požadavky na napájení....DC 12 V, záporná zem Impedance reproduktorů....4 Ohm Maximální výstupní výkon....40 W × 4 kanály Rozměry šasi (vestavba)....178 (š) × 176 (h) × 50 (v) mm Hmotnost. přibližně....1,8 kg

Audio

Maximální výstupní úroveň ..... 2 Vrms Frekvenční rozsah ..... 20 Hz až 20 kHz Odstup signálu od šumu ..... 65 dB Separace kanálů ..... 55 dB

FM rádio

Frekvenční rozsah 87,5–108 MHz

AM rádio

Frekvenční rozsah 522–1620 kHz

Výše uvedená data se mohou měnit bez předchozího upozornění. Adresa výrobce: FAST ČR, a.s., Černokostelecká 1621, 251 01 Říčany Čeština je původní verze.

Symbol CE uvedený na jednotce, v uživatelském manuálu a na balení označuje, že jednotka splňuje základní požadavky směrnice R&TTE, 1995/5/EC, Směrnice pro nízké napětí 73/23/EEC. Prohlášení o shodě naleznete na www.sencor.cz.

POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

LIKVIDACE POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci předejte tyto výrobky na určená sběrná místa. Alternativně v některých zemích Evropské unie nebo jiných evropských zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové subjekty v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařlzení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele.

Likvidace v ostatních zemích mimo Evropskou unii

Tento symbol je platný v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.

Tímto FAST ČR a.s. prohlašuje, že typ rádiového zařízení SCT 9411BMR je v souladu se směrnicí 2014/53/EU.

Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.sencor.eu

Změny v textu, designu a technických specifikací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.

SENCOR®

CZ Záruční podmínky

Součástí balení tohoto výrobku není záruční list.

Prodávající poskytuje kupujícímu na výrobek záruku v trvání 24 měsíců od převzetí výrobku kupujícím. Záruka se poskytuje za dále uvedených podmlnek. Záruka se vztahuje pouze na nové spotřební zboží prodané spotřebiteli pro běžné domácí použiti. Práva z odpovědnosti za vady (reklamaci) může kupující uplatnit bud’ u prodávajícího, u kterého byl výrobek zakoupen nebo v níže uvedeném autorizovaném servisu. Kupující je povinen reklamaci uplatnit bez zbytečného odkladu, aby nedocházelo ke zhoršení vady, nejpozději však do konce záruční doby. Kupující je povinen poskytnout při reklamaci součinnost nutnou pro ověření existence reklamované vady. Do reklamačního řízení se přijímá pouze kompletní a z důvodů dodržení hygienických předpisů neznečištěný výrobek. V případě oprávněné reklamace se záruční doba prodlužuje o dobu od okamžiku uplatnění reklamace do okamžiku převzeti opraveného výrobku kupujícím nebo okamžiku, kdy je kupující po skončení opravy povinen výrobek převzít. Kupující je povinen prokázat svá práva reklamovat (doklad o zakoupení výrobku, záruční list, doklad o uvedení výrobku do provozu).

Záruka se nevztahuje zejména na:

■ vady, na které była poskytnuta sleva;
■ opotrebení a poškození vzniklé běžným užíváním výrobku;
poškození výrobku v důsledku neodborné či nesprávné instalace, použití výrobku v rozporu s návodem k použití, platnými právními předpisy a obecně známými a obvyklými způsoby používání, v důsledku použití výrobku k jinému účelu, než ke kterému je určen;
■ poškození výrobku v důsledku zanedbané nebo nesprávné údržby;
poškození výrobku způsobené jeho znečištěním, nehodou a zásahem vyšší moci (živelná událost, požár, vniknutí vody);
vady funkčnosti výrobku způsobené nevhodnou kvalitou signálu, rušivým elektromagnetickým polem apod. mechanické poškození výrobku (např. ulomení knoflíku, pád);
poškození způsobené použitím nevhodných médil, néplní, spotřebního materiálu (baterie) nebo nevhodnými provozními podmínkami (např. vysoké okolní teploty, vysoká vlhkost prostředí, oťresy);
poškození, úpravu nebo jiný zásah do výrobku provedený neoprávněnou nebo neautorizovanou osobou (servisem);
připady, kdy kupující při reklamaci neprokáže oprávněnost svých práv (kdy a kde reklamovaný výrobek zakoupil);
- případy, kdy se údaje v předložených dokladech liší od údajů uvedených na výrobku;
případy, kdy reklamovaný výrobek nelze ztotožnit s výrobkem uvedeným v dokladech, kterými kupující prokazuje svá práva reklamovat (např. poškození výrobního čisla nebo záruční plomba přístroje, přepisované údaje v dokladech).

Gestor servisu v ČR:

FAST ČR, a.s., Černokostelecká 1621, 251 01 Říčany; tel: [phone]

FAST ČR, a.s., Cejl 31, 602 00 Brno; tel: [phone]

Vice autorizovaných servisních středisek pro ČR naleznete na www.sencor.cz.

SENCOR®

Let's live!
