NÁVOD K OBSLUZE R-9700 Rohnson

Před použitím tohoto spotřebiče se prosím seznamte s návodem k jeho obsluze. Spotřebič používejte pouze tak, jak je popsáno v tomto návodu k použití. Návod uschovejte pro případ další potřeby.

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY ČTĚTE POZORNĚ A USCHOVEJTE PRO BUDOUCÍ POUŽITÍ

- Tento spotřebič mohou používat děti ve věku 8 let a starší a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo byly poučeny o používání spotřebiče bezpečným způsobem a rozumí případným nebezpečím. Čištění a údržbu prováděnou uživatelem nesmějí vykonávat děti, pokud nejsou starší 8 let a pod dozorem. Spotřebič a jeho síťový kabel udržujte mimo dosah dětí mladších 8 let.

• Děti si se spotřebičem nesmějí hrát.

- Přístroj nesmí být vystaven přímému slunečnímu svitu, jinak může dojít k deformaci či změně barvy povrchu přístroje.

- Přístroj umístěte nejméně 1 metr od spotřebičů, jako např. televizí, radií apod.

- Přístroj umístěte tak aby byl vzdálen nejméně 30 cm od stěn, nábytku apod.

- Přístroj je nejvhodnější umístit na podlahu vzhledem k tomu, že prach, pyl a další látky se většinou nacházejí u podlahy.

- Nepokládejte žádné předměty na přístroj, jmenovitě předměty kovové apod. V žádném případě nevkládejte předměty do mřížky pro vstup/výstup vzduchu.

- Přístroj během provozu nezakrývejte, mohlo by dojít k jeho poškození.

物品

- Na spotřebiči neprovádějte žádné úpravy – vzniká nebezpečí úrazu elektrickým proudem. Veškeré opravy a seřízení tohoto spotřebiče svěřte autorizovanému servisnímu středisku. Neodpojujte spotřebič ze síťové zásuvky tahem za síťový kabel – vzniká nebezpečí poškození síťového kabelu/sítové zásuvky.

• Zabraňte jakémukoliv vniku tekutin do přístroje.

- Tento přístroj neslouží jako ventilátor, podlahový vysavač, ani jako odsavač par při vaření.

- Tento přístroj nesmí být používán v blízkosti plynových kamen, topných těles apod.

- Nepoužívejte tento přístroj v místnostech s velmi vysokou teplotou či vlhkostí (koupelna, kuchyň apod.).

- Děti by neměli mít možnost hrát si s dálkovým ovladačem.

- Spotřebič s poškozeným síťovým kabelem/vidlicí síťového kabelu je zakázán používat. Pokud je síťový kabel poškozen, výměnu svěřte odbornému servisu.

• Umístěte přístroj na rovnou a stabilní plochu. Tím zabráníte jeho případnému převržení apod.
• Před připojením spotřebiče k sít'ové zásuvce se ujistěte, že se napětí uvedené na typovém štítku spotřebiče shoduje s elektrickým napětím zásuvky.
• Spotřebič připojujte pouze k řádně uzemněné zásuvce.

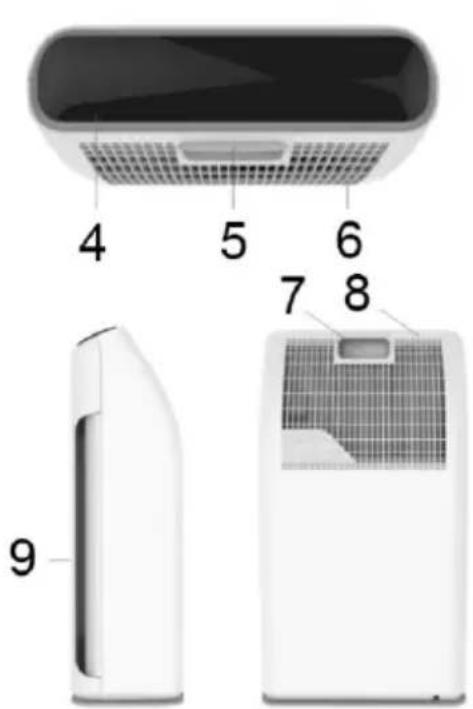

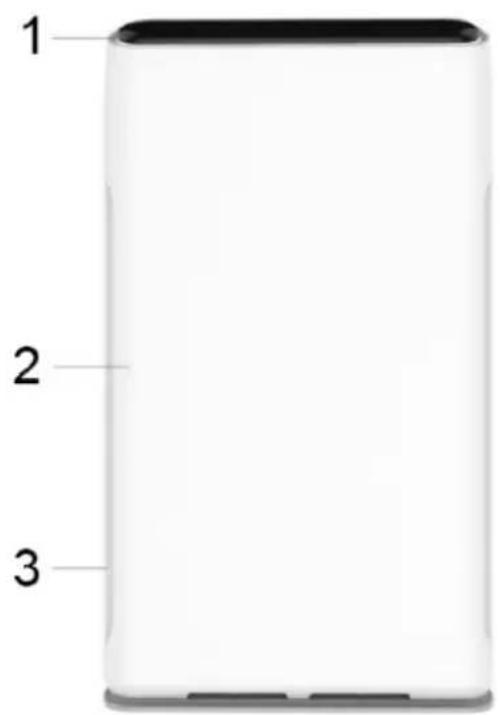

POPIS PŘÍSTROJE

1 2 3

4 5 6 7 8 9

1. Vrchní část přístroje
2. Přední část přístroje
3. Vstup vzduchu
4. Ovládací panel
5. Rukojet'

6. Výstup vzduchu – pohled shora

7. Rukojeť – pohled ze zadní části

8. Výstup vzduchu – pohled ze zadní části
9. Vstup vzduchu – boční pohled

Poznámka: součástí balení je dálkové ovládání.

Poznámka: přístroj je vybaven bezpečnostní pojistkou – tzn. přístroj se vypne v případě převrhnutí, i v případě zvednutí přístroje ze země, pokud je přístroj v provozu.

PŘED PRVNÍ POUŽITÍM – INSTALACE FILTRŮ

- Otevřete přední část přístroje.

• Vyjměte filtry a odstraňte z nich obalové materiály.

Filtry zbavené obalových materiálů nainstalujte zpět do přístroje v tomto pořadí: Pozor: umístěte je přesně dle obrázků níže.

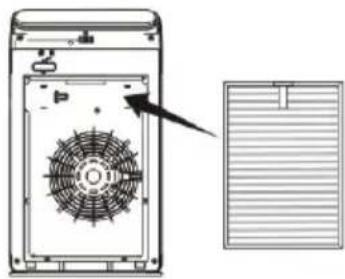

- Umístěte filtr č. 3 ANTIBAKTERIÁLNÍ + HEPA FILTR do přístroje dle obrázku.

- Tyto filtry slouží k odstranění polétavého prachu, roztočů, mikrobů, plísní, alergenů a bakterií.

- Životnost těchto filtrů je 1 rok.

- Umístěte filtr č. 2 KATALYTICKÝ + FORMALDEHYDOVÝ FILTR do přístroje dle obrázku.

- Tyto filtry odstraňují cigaretový kouř, pachy z kuchyně, dále odstraňují formaldehyd – což je látka, která se nachází v nábytku, TV, kobercích atd.

- Životnost těchto filtrů je 1 rok.

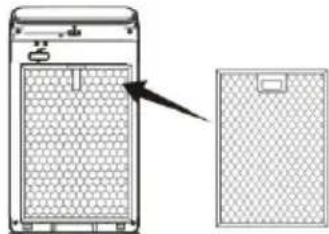

- Umístěte filtr č 1. HLINÍKOVÝ FILTR do přístroje dle obrázku.

Tento filtr slouží k odstranění prachu, vlasů, zvířecí srsti apod.

- Životnost tohoto filtru je 2 roky – nicméně, vzhledem k tomu, že se jedná o kovový filtr a

za předpokladu, že bude mechanicky pravidelně ošetřován (pomocí vysavače/omytí teplou vodou, viz kapitola „Čištění a údržba“), lze předpokládat delší životnost tohoto filtru než uvedené 2 roky.

Poznámka: výrobcem uvedené životnosti filtrů se mohou lišit v závislosti na míře užívání a prostředí, ve kterém je přístroj používán. Výše uvedené doby životnosti filtrů jsou propočítané na provoz 3-4 hodiny denně.

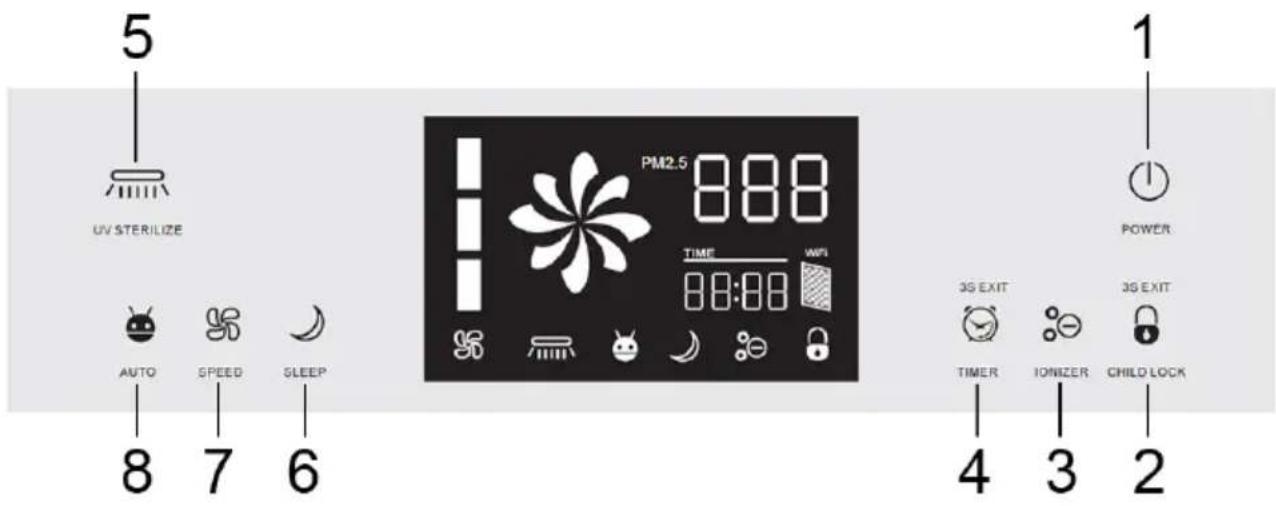

POPIS JEDNOTLIVÝCH OVLÁDACÍCH TLAČÍTEK

5 UV STERILIZE AUTO SPEED SLEEP 8 7 6 PM2.5 888 TIME IWI 8:00:00 3S EXIT 3S EXIT TIMER IONIZER CHILD LOCK 1 POWER 4 3 2

1. TLAČÍTKO ZAPNUTO/VYPNUTO

• Toto tlačítko slouží k zapnutí a vypnutí přístroje. Po zapnutí bude přístroj pokračovat v režimu, ve kterém byl před vypnutím.
• Poznámka: přístroj nelze zapnout v případě, že přední panel není rádně nainstalován a při převrhnutí přístroje.

2. TLAČÍTKO DĚTSKÉHO ZÁMKU

- Stisknutím tohoto tlačítka uzamknete ovládací panel. Přístroj bude pokračovat beze změn. Pro vypnutí dětského zámku podržte toto tlačítko po dobu 3 sekund.

3. TLAČÍTKO IONIZACE

• Funkci ionizace lze zapnout/vypnout tímto tlačítkem.
• Pro zapnutí funkce Wi-Fi pro ovládání přes mobilní aplikaci stiskněte tlačítko ionizace v režimu stand-by. Světelná indikace Wi-Fi bude blikat.

- Časovač lze nastavit na maximum 12 hodin. Každé stisknutí tlačítka zvyšuje/snižuje dobu provozu o 30 minut. Pro vypnutí funkce časovače stiskněte toto tlačítko po dobu 3 sekund.

5. TLAČÍTKO ULTRAFIALOVÉHO ZÁŘENÍ

- Zapnutí/vypnutí této funkce.

6. TLAČÍTKO SPÁNKOVÉHO REŽIMU

- Displej při tomto režimu není osvětlen, aby nerušil při spánku. Motor bude pracovat v pomalém rychlostním režimu. Funkce časovače je možno použít v tomto režimu. Přístroj se přepne do režimu „stand by“ po uplynutí požadované doby provozu. Stiskněte jakékoliv tlačítko pro zrušení spánkového režimu.

7. TLAČÍTKO NASTAVENÍ RYCHLOSTI VENTILÁTORU

- Tento přístroj disponuje 3 rychlostmi ventilátoru: nízká, střední, vysoká.

- Tento režim si sám upravuje svůj provoz v závislosti na aktuálním znečištění okolního prostředí.

POKUD SI PŘEJETE ZJISTIT, JAK DLOUHO JE PŘÍSTROJ V PROVOZU BEZ ČIŠTĚNÍ FILTRŮ, STISKNĚTE TLAČÍTKO DĚTSKÉHO ZÁMKU PO DOBU 5 SEKUND. INFORMACE SE OBJEVÍ NA DISPLEJI A ZMIZÍ PO 3 SEKUNDÁCH.

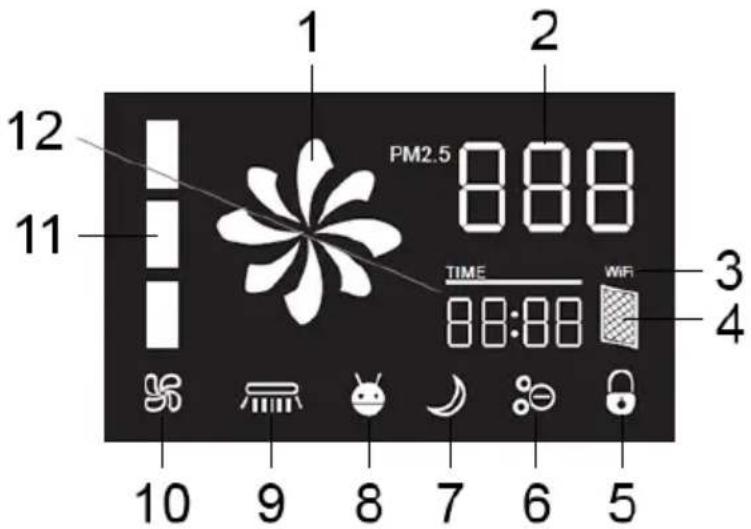

POPIS DISPLEJE

1 2 12 PM2.5 888 11 TIME 88:00 WiFi 3 4 10 9 8 7 6 5

1. Světelná indikace provozu:

zelená barva – dobrá kvalita ovzduší oranžová barva – zhoršená kvalita ovzduší červená barva – špatná kvalita ovzduší

1. Hodnota znečištění vzduchu:

0–60 PM2,5 – hodnota do 60 mikrometrů znamená dobrou kvalitu ovzduší.

60–150 PM2,5 – hodnota v tomto rozmezí znamená střední znečištění.

150 a více – tyto hodnoty již indikují vysoké znečištění.

1. Světelná indikace Wi-Fi

2. Světelná indikace auto režimu

3. Světelná indikace výměny filtrů

4. Světelná indikace UV lampy

5. Světelná indikace funkce dětského zámku

6. Světelná indikace ventilátoru

7. Světelná indikace funkce ionizace

8. Indikace rychlosti ventilátoru

9. Světelná indikace spánkového režimu

10. Hodiny

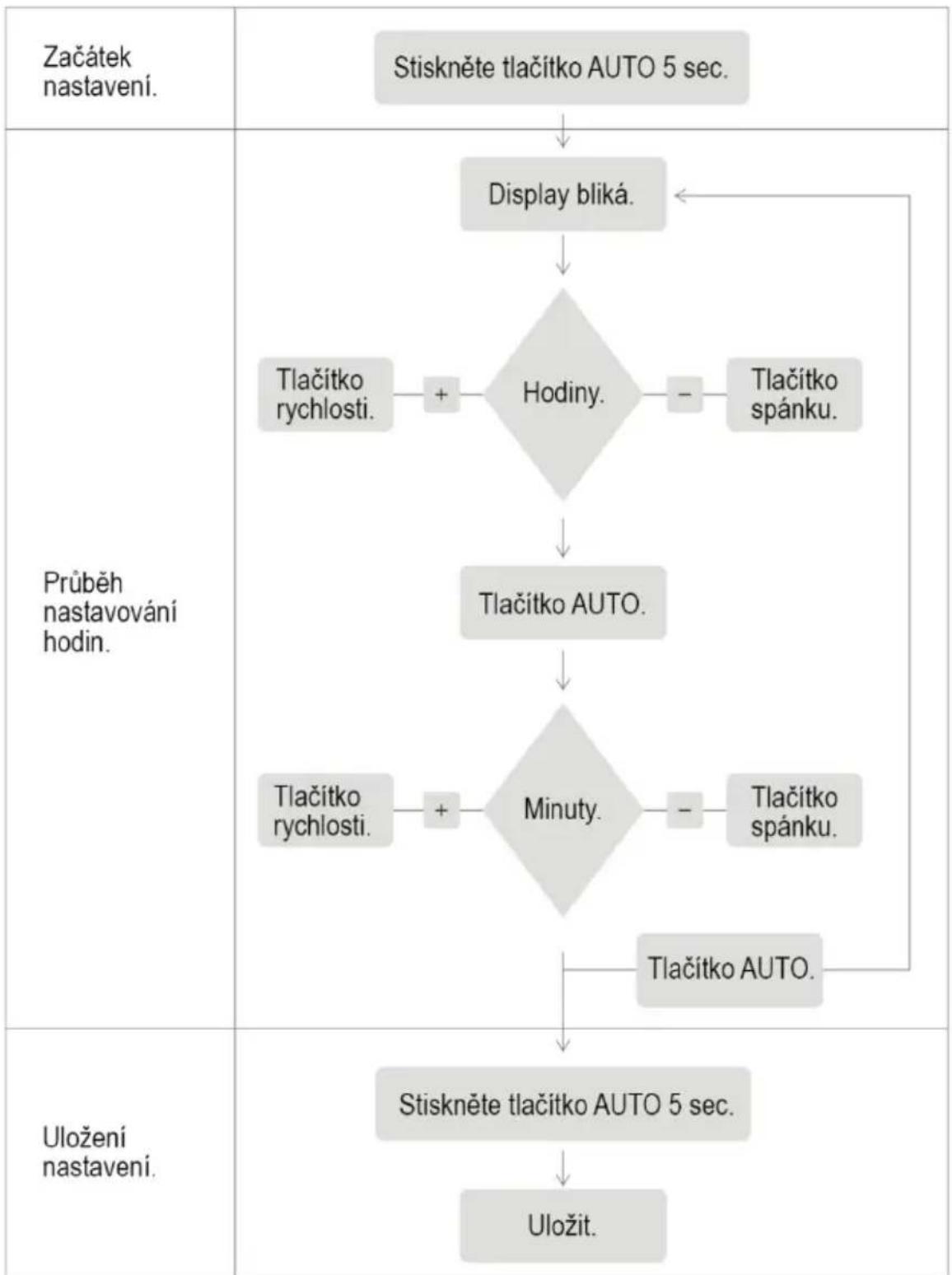

NASTAVENÍ HODIN – následujte graf níže

ČIŠTĚNÍ A ÚDRŽBA

- Před čištěním spotřebič vždy vypněte a odpojte z el. sítě.

1. Hliníkový filtr (každých 15 dnů)

- Na tento filtr je vhodné použít vysavač, případně jej lze umýt teplou vodou – následně nechat řádně oschnout.

2. Katalytický/formaldehydový filtr (každé 2 měsíce)

• Tento filtr lze pouze vyčistit pomocí vysavače.
• V žádném případě nesmí tento filtr přijít do styku s vodou.

3. Antibakteriální/ HEPA filtr (každé 2 měsíce)

• Tento filtr lze pouze vyčistit pomocí vysavače.
• V žádném případě nesmí tento filtr přijít do styku s vodou.

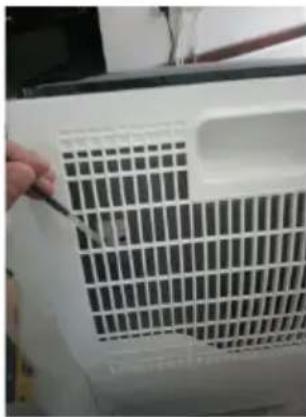

ČIŠTĚNÍ IONIZAČNÍCH DRÁTKŮ – 1 měsíčně

- Tyto drátky se nachází na zadní straně přístroje, v levé horní části za mřížkou. Vyčistěte jej, viz obrázek vpravo pomocí štětečku, který je součástí balení.

POZNÁMKA: tento přístroj je vybaven funkcí připomenutí výměny filtrů. Je nastaven na 1500 hodin. Když se rozsvítí světelná indikace „CHANGE“ na displeji, vyměňte filtr číslo 2 a 3.

Upozornění: V případě, že po výměně filtrů svítí symbol filtr na kontrolním panelu – stiskněte tlačítko „Child lock“ po dobu 3 vteřin pro vypnutí symbolu výměna filtrů.

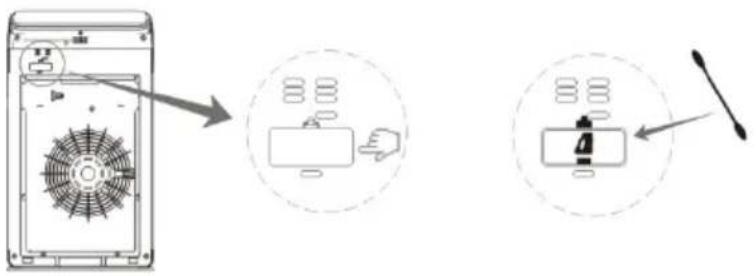

ČIŠTĚNÍ SENZORU POLÉTAVÝCH ČÁSTIC – každé 2 měsíce

• Tento senzor je umístěn na přední části spotřebiče.
• Odejměte přední kryt, senzor se nachází vlevo nahoře, viz obrázek – senzor vyčistěte pomocí suché vatové tyčinky – viz obrázek.

A. Otevřete přední panel.
B. Vyjměte přední panel.
C. Vyjměte postupně všechny filtry.
D. Vložte nové filtry do přístroje ve správném pořadí.

ČIŠTĚNÍ A ÚDRŽBA – další informace

• Pro čištění povrchu přístroje použijte navlhčený hadřík.
- Nepoužívejte abrazivní čisticí prostředky, ředidla apod. Mohlo by dojít k poškození přístroje.
- Skladujte přístroj na suchém místě.

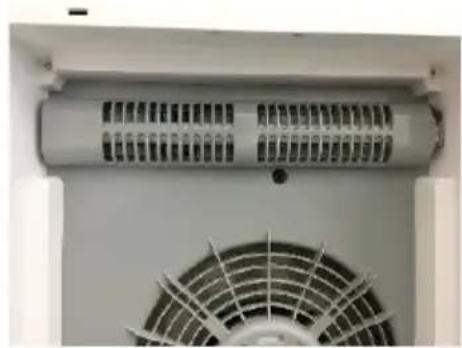

VÝMĚNA UV LAMPY – 1x za 2 až 3 roky – v závislosti na míře užívání spotřebiče a znečištění vzduchu.

• Spotřebič vypněte a odpojte z el. sítě.

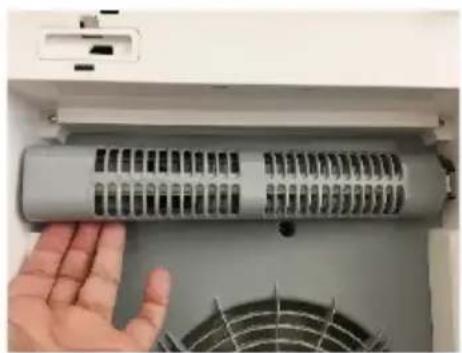

• UV lampa se nachází v přední části přístroje, k její výměně je třeba nejdříve vyjmout filtry. Tak se dostanete až k UV lampě – viz obrázek.

- V levé části pomocí obou rukou lampu uvolněte. Snažte se prsty dostat co nejvíce pod lampu a tlakem směrem ven ji uvolníte.

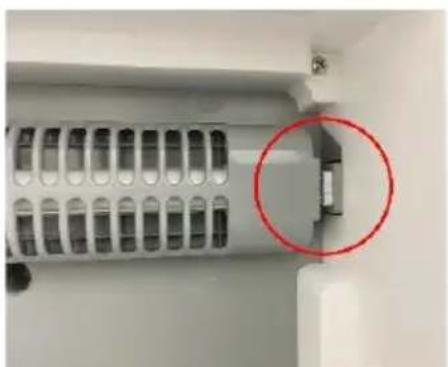

- Ve chvíli kdy je uvolněna levá část, lampu opatrně vytáhněte ze zdířky (z kontaktů) na pravé straně, viz obrázek.

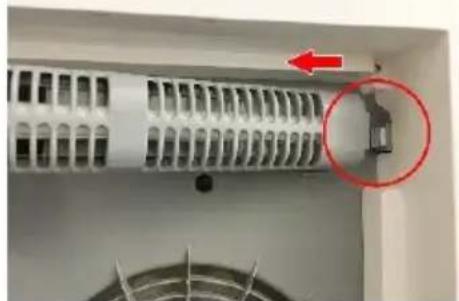

- Vložení nové UV lampy provedte následujícím způsobem: pravou část lampy mírně zasuňte do zdířek (do kontaktů), přimáčkněte ji silou k zadnímu panelu. Posunutím lampy doprava se kontakty propojí.

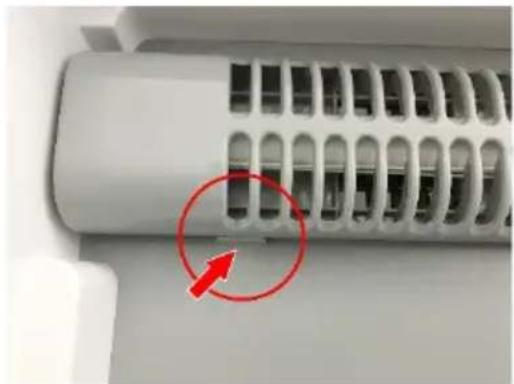

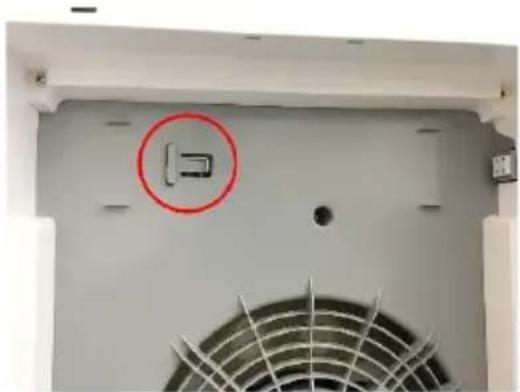

- Vzadu na UV lampě se nachází obdélníkový otvor, který musí být nasazen na plastový úchyt – viz obrázek.

- Správné nasazení UV lampy musí být provázeno slyšitelným cvaknutím. Lampa musí být umístěna nehybně v plastových výstupcích, viz obrázek.

Problém	Příčina	Řešení
Přístroj nelze zapnout, ovládací panel nereaguje.	- je přístroj zapojen do elektrické sítě?- je zadní i přední panel řádně připevněn?- je zapnuta funkce dětský zámek?- je přístroj umístěn na plochém povrchu?	- zapněte přístroj do el. sítě.- řádně připevněte panely přístroje.- pokud se na displeji objeví symbol dětského zámku, podržte jej po dobu 5 sekund pro vypnutí funkce.- umístěte přístroj na vhodnější místo.
Přístroj vydává neobvyklý zvuk.	- lon generátor je plný prachu?	- Vyčistěte jej.
Přístroj vydává nepříjemný zápach.	- Filtr je zanesený?- Filtry nebyly dlouho vyměněny?	- Vyčistěte jej.- Vyměňte je.
Přístroj pracuje delší dobu, nicméně bez kýženého efektu.	- Odstranili jste obalové materiály z filtrů?- - Byly filtry nainstalovány v řádném pořadí?	- Odstraňte obalové materiály.- Nainstalujte filtry v řádném pořadí.
Na displeji se objevilo hlášení „F1“ nebo „F2“.		- Přístroj ihned vypněte, odpojte z el. sítě a kontaktujte váš servis.

TECHNICKÁ SPECIFIKACE

Jmenovitý rozsah napětí	220-240 V
Jmenovitý kmitočet	50 Hz
Jmenovitý příkon	80 W

Deklarovaná hodnota emise hluku tohoto spotřebiče je 28/38/48 dB(A), což představuje hladinu A akustického výkonu vzhledem k referenčnímu akustickému výkonu 1 pW.

Změny textu a technických údajů vyhrazeny.

POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

LIKVIDACE POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci předejte tyto výrobky na určená sběrná místa. Alternativně v některých zemích Evropské unie nebo jiných evropských zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů.

Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na něj vztahují.

SPECIFIKACE WI-FI

Rádiové zařízení

Frekvenční pásma, ve kterých rádiové zařízení pracuje: 2,4 GHz.

Maximální radioelektrický výkon ve frekvenčních pásmech, ve kterých rádiové zařízení pracuje: 20 dBm.

Model: TYWE1S

Standard: IEEE 802.11 b/g/n

Typ antény: PCB anténa

Frekvence WiFi: 2,4 GHz

Maximální výkon: 20 dBm max.

Rozměr: 18*23,5*3,1 (mm)

Provozní teplota: -20 °C\~85 °C

Provozní vlhkost: 10 %\~85 %

Napájení: DC 3V-3,6V

ZJEDNODUŠENÉ EU PROHLÁŠENÍ O SHODĚ

Guangzhou Olansi Water Treatment Equipment Co., Ltd tímto prohlašuje, že rádiové zařízení typu R-9700 PURE AIR Wi-Fi je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na následující internetové adrese: www.rohnson.cz
