NÁVOD K OBSLUZE KR600 BLACK & DECKER

Upozornění! Určeno pro kutily.

Použití

Vaše príklepová vrtačka Black & Decker je určena k vrtání dřeva, kovu, plastů a zdiva, zrovna tak jako ke šroubování. Tento výrobek je určen pouze pro spotřebitelské použití.

Bezpečnostní pokyny

Všeobecné bezpečnostní pokyny pro práci s elektrickým nářadím

Varování! Pozorně si přečtěte veškerá bezpečnostní varování a pokyny. Nedodržení níže uvedených pokynů může mít za následek úraz elektrickým proudem, vznik požáru anebo vážné poranění.

Veškerá bezpečnostní varování a pokyny uschovejte pro případné další použití. Označení „elektrické nářadí“ ve všech níže uvedených upozorněních odkazuje na vaše nářadí napájené ze sítě (obsahuje napájecí přívodní šňůru) nebo nářadí napájené bateriemi (bez napájecího kabelu).

1. Bezpečnost v pracovním prostoru

a. Udržujte pracovní prostor v čistotě a dobře osvětlený. Nepořádek na pracovním stole a nedostatek světla v jeho okolí může vést ke způsobení nehody.
b. Nepracujte se zařízením ve výbušném prostředí, jako např. v blízkosti hořlavých kapalin, plynů nebo prachu. Nářadí je zdrojem jiskření, které může zapálit prach nebo výpary.
c. Při práci s elektrickým nářadím dbejte na to, aby se k tomuto nářadí nepřibližovaly děti a okolo stojící osoby. Rozptylování může způsobit ztrátu kontroly nad nářadím.

1. Elektrická bezpečnost

a. Zástrčka napájecího kabelu nářadí musí odpovídat zásuvce. Zástrčku nikdy žádným způsobem neupravujte. U nářadí chráněného zemněním nepoužívejte jakékoliv redukce zástrček. Neupravované zástrčky a odpovídající zásuvky snižují riziko vzniku úrazu elektrickým proudem.

b. Nedotýkejte se uzemněných povrchů, jako jsou například potrubí, radiátory, sporáky a chladničky. Při uzemnění vašeho těla vzrůstá riziko úrazu elektrickým proudem.

c. Nevystavujte nářadí dešti nebo vlhku. Pokud do nářadí vnikne voda, zvýší se riziko úrazu elektrickým proudem.

d. S napájecím kabelem zacházejte opatrně. Nepoužívejte přívodní kabel k prénášení nářadí, tahání nebo vytahování zástrčky ze zásuvky. Zabraňte kontaktu kabelu s mastnými, horkými a ostrými predměty a pohyblivými částmi nářadí. Poškozený nebo zapletený přívodní kabel zvyšuje riziko úrazu elektrickým proudem.

e. Pracujete-li s elektrickým nářadím venku, používejte prodlužovací kabel určený pro

venkovní použití. Použití kabelu pro venkovní použití snižuje riziko úrazu elektrickým proudem.

f. Při práci s elektrickým nářadím ve vlhkém prostředí je nezbytně nutné použít v napájecím okruhu proudový chránič (RCD). Použití proudového chrániče RCD snižuje riziko úrazu elektrickým proudem.

1. Bezpečnost obsluhy

a. Zůstaňte stále pozorní, sledujte, co provádíte a při práci s nářadím používejte rozum. S nářadím nepracujte, pokud jste unavení nebo pokud jste pod vlivem omamných látek, alkoholu nebo léků. Chvilka nepozornosti při práci s nářadím může vést k vážnému úrazu.

b. Používejte prvky osobní ochrany. Vždy používejte vhodnou ochranu zraku. Ochranné prostředky, jako jsou respirátor, neklouzavá pracovní obuv, pokrývka hlavy a chrániče sluchu snižují riziko poranění osob.

c. Zabraňte náhodnému spuštění. Před připojením ke zdroji napětí nebo před vložením akumulátoru, zvednutím nebo přenášením nářadí zkontrolujte, zda je hlavní spínač vypnutý. Přenášení nářadí s prstem na hlavním vypínači nebo připojení napájecího kabelu k elektrickému rozvodu, pokud je hlavní vypínač nářadí v poloze zapnuto, může způsobit úraz.

d. Před spuštěním nářadí se vždy ujistěte, zda nejsou v jeho blízkosti klíče nebo seřizovací přípravky. Ponechané seřizovací klíče mohou být zachyceny rotujícími částmi nářadí a mohou způsobit úraz.

e. Nepřekážejte sami sobě. Při práci vždy udržujte vhodný a pevný postoj. To umožní lepší ovladatelnost nářadí v neočekávaných situacích.

f. Vhodně se oblékejte. Nenoste volný oděv a šperky. Udržujte vlasy, oděv a rukavice v bezpečné vzdálenosti od pohyblivých částí nářadí. Volný oděv, šperky nebo dlouhé vlasy mohou být pohyblivými díly zachyceny.

g. Je-li nářadí vybaveno výstupem pro připojení odsávání a sběrným vakem, zkontrolujte tyto funkce a ujistěte se, zda jsou správně používány. Použití těchto zařízení může snížit nebezpečí týkající se prachu.

1. Použití elektrického nářadí a jeho údržba

a. Na nářadí příliš netlačte. Používejte správný typ nářadí pro vaši práci. Při použití správného typu nářadí bude práce provedena lépe a bezpečněji.

b. Pokud nelze hlavní spínač nářadí zapnout a vypnout, s nářadím nepracujte. Jakékoliv nářadí s nefunkčním hlavním vypínačem je nebezpečné a musí být opraveno.

c. Před výměnou jakýchkoliv částí, příslušenství či jiných připojených součástí, před prováděním servisu nebo pokud nářadí nepoužíváte, odpojte je od elektrické sítě a/nebo vyjměte akumulátor. Taková preventivní bezpečnostní opatření snižují riziko náhodného spuštění nářadí.

d. Uložte elektrické nářadí mimo dosah dětí a nedovolte ostatním osobám, které toto nářadí neumí ovládat, aby s tímto elektrickým nářadím pracovaly. Výkonné nářadí je v rukou nekvalifi kované obsluhy nebezpečné.
e. Údržba nářadí. Zkontrolujte, zda nářadí nemá vychýlené nebo rozpojené pohyblivé části, zlomené díly nebo jakoukoliv jinou závadu, která může mít vliv na jeho správný chod. Pokud je nářadí poškozeno, nechejte jej opravit. Mnoho nehod bývá způsobeno zanedbanou údržbou nářadí.
f. Řezné nástroje udržujte ostré a čisté. Řádně udržované řezné nástroje s ostrými řeznými břity jsou méně náchylné k zanášení nečistotami a jsou lépe ovladatelné.
g. Nářadí, příslušenství a držáky nástrojů používejte podle těchto pokynů a způsobem určeným daným typem nářadí, berte v úvahu provozní podmínky a práci, kterou je nutné vykonat. Použití nářadí jiným způsobem a k jiným než doporučeným účelům může vést ke vzniku nebezpečných situací.

5. Opravy

a. Svěřte opravu Vašeho elektrického nářadí pouze osobě s příslušnou kvalifi kací při použití výhradně originálních náhradních dílů. Tím zajistíte bezpečný provoz nářadí.

Doplňkové bezpečnostní pokyny pro vrtačky a vrtačky s příklepem

• Při vrtání s příklepem použijte vhodnou ochranu sluchu. Nadměrná hlučnost může způsobit ztrátu sluchu.
• Používejte přídavné rukojeti dodávané s nářadím. Ztráta kontroly nad nářadím může vést k úrazu.
• Při pracovních operacích, u kterých by mohlo dojít ke kontaktu se skrytými vodiči nebo s vlastním napájecím kabelem, držte elektrické nářadí vždy za izolované rukojeti. Při kontaktu s živým vodičem se nechráněné kovové části nářadí stanou také živé a obsluha tak utrpí zásah elektrickým proudem.
• K přichycení obrobku ke stabilní podložce použijte svorky nebo jiný osvědčený způsob. Držení obrobku rukou nebo jeho opření o vaše tělo je nestabilní a může vést ke ztrátě kontroly.
• Před vrtáním do zdí, podlah nebo stropů zjistěte polohu elektrických vedení a vodovodních, plynových nebo jiných potrubí.
• Ihned po ukončení vrtání se nedotýkejte hrotu vrtáku – může být horký.
• Tento přístroj není určen k použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo nedostatkem zkušeností a znalostí, pokud těmto osobám nebyl stanoven dohled, nebo pokud jim nebyly poskytnuty instrukce týkající se použití přístroje osobou zodpovědnou za jejich bezpečnost. Děti by měly být pod dozorem, aby si s přístrojem nehrály.

- Použití tohoto nářadí je popsáno v tomto návodu. Použití jakéhokoliv jiného příslušenství nebo přídavných zařízení, nebo provádění jakéhokoliv jiného využití tohoto přístroje, než je popsáno v tomto návodu k použití, může mít za následek riziko poranění osob nebo škody na majetku.

Vibrace

Deklarovaná úroveň vibrací uvedená v technických údajích a v prohlášení o shodě byla měřena v souladu se standardní zkušební metodou předepsanou normou EN 60745 a může být použita ke srovnání jednotlivých nářadí mezi sebou.

Deklarovaná úroveň vibrací může být také použita k předběžnému stanovení doby práce s tímto výrobkem.

Varování! Úroveň vibrací při aktuálním použití elektrického nářadí se může od deklarované úrovně vibrací lišit v závislosti na způsobu použití výrobku. Úroveň vibrací může být oproti uvedené hodnotě vyšší.

Při stanovení vystavení se vibracím k určení bezpečnostních opatření podle normy 2002/44/EC k ochraně osob pravidelně používajících elektrické nářadí v zaměstnání by měl předběžný odhad působení vibrací brát na zřetel aktuální podminky použití nářadí s přihlédnutím na všechny části pracovního cyklu, jako doby, při které je nářadí vypnuto a kdy běží naprázdno.

Štítky na nářadí

Na stroji jsou následující piktogramy:

Varování! Ke snížení rizika vzniku úrazu musí být obsluha obeznámena s tímto návodem k obsluze.

Elektrická bezpečnost

Toto nářadí je chráněno dvojitou izolací; proto není potřeba zemnicího kabelu. Vždy zkontrolujte, zda napájecí napětí zdroje odpovídá hodnotě na výrobním štítku.

- Pokud je napájecí přívodní kabel poškozen, musí být jeho výměna provedena u výrobce nebo v autorizovaném servisním centru Black & Decker, aby se zabránilo úrazu elektrickým proudem.

Popis

Toto nářadí se skládá z několika nebo všech následujících částí.

1. Spínač s regulací otáček
2. Zajišťovací tlačítko
3. Boční rukojeť
4. Hloubkový doraz
5. Sklíčidlo
6. Volič režimu vrtání
7. Přepínač chodu vpřed/vzad
8. Regulátor plynule nastavitelných otáček
9. Tlačitko zámku hřídele

Sestavení

Varování! Před montáží se ujistěte, zda je nářadí vypnuto a zda je napájecí kabel odpojen od zásuvky.

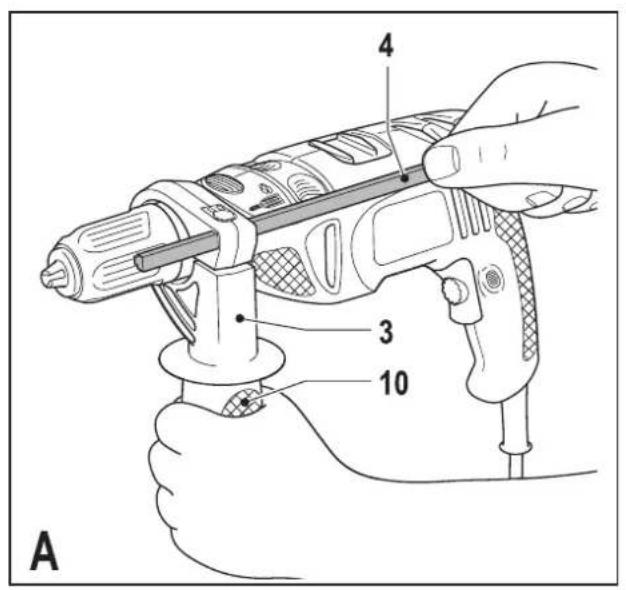

Upevnění boční rukojeti a hloubkového dorazu (obr. A)

• Otočte držadlem (10) proti směru chodu hodinových ručiček tak, aby bylo možné boční rukojeť (3) nasunout podle obrázku na přední stranu nářadí.
• Otočte boční rukojeť do požadované polohy.
• Zasuňte hloubkový doraz (4) do otvoru podle obrázku.
• Nastavte hloubku vrtání tak, jak je popsáno níže.
• Utáhněte boční rukojeť ve směru otáčení hodinových ručiček.

Nasazení vrtáku nebo šroubovací násady (obr. B - D)

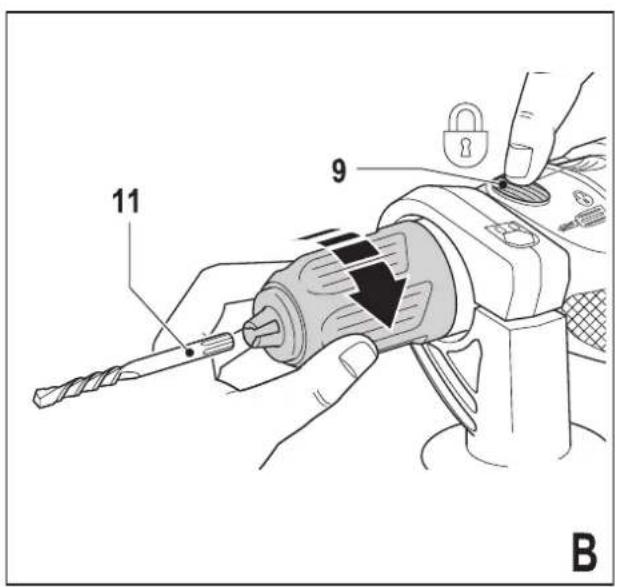

Rychloupínací sklíčidlo se zajištěním hřídele (obr. B)

• Otevřete sklíčidlo otáčením vnějšího prstence hlavy (9) jednou rukou, zatímco druhou rukou přidržujete tlačitko zámku hřidele (7).
• Dřík násady (11) vložte do sklíčidla.
• Přidržte tlačitko zámku hřídele a pevně dotáhněte sklíčidlo.

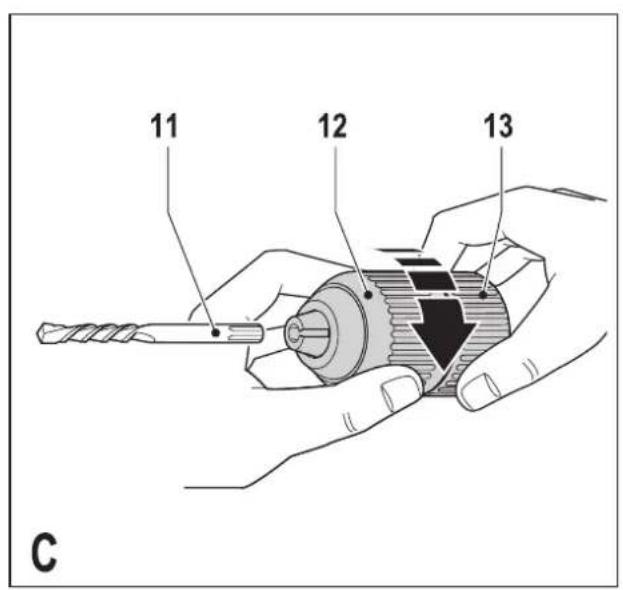

Rychloupínací sklíčidlo (obr. C)

• Otevřete sklíčidlo tak, že jednou rukou budete otáčet přední části (12), zatímco druhou rukou budete přidržovat zadní část (13).
• Do sklíčidla zasuňte dřík násady (11) a sklíčidlo pevně dotáhněte.

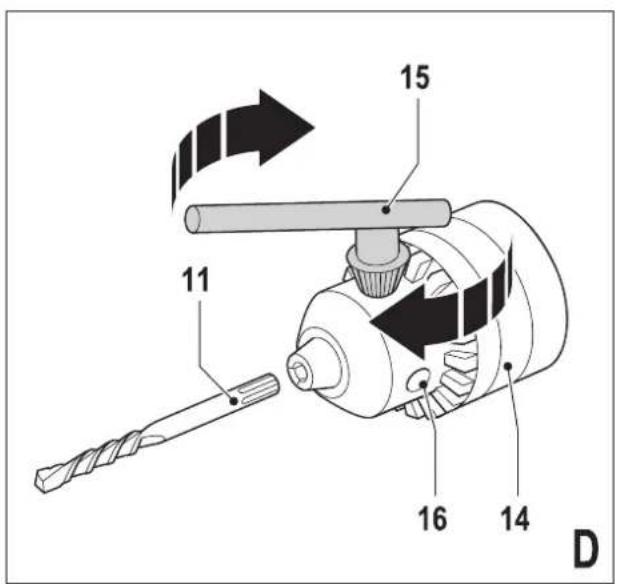

Sklíčidlo dotahované pomocí klíče (obr. D)

• Otevřete sklíčidlo otáčením vnějšího prstence hlavy (14) proti směru hodinových ručiček.
• Dřík násady (11) vložte do sklíčidla.
• Vložte klíč (15) do některého z bočních otvorů (16) sklíčidla a otáčením ve směru hodinových ručiček sklíčidlo pevně dotáhněte.

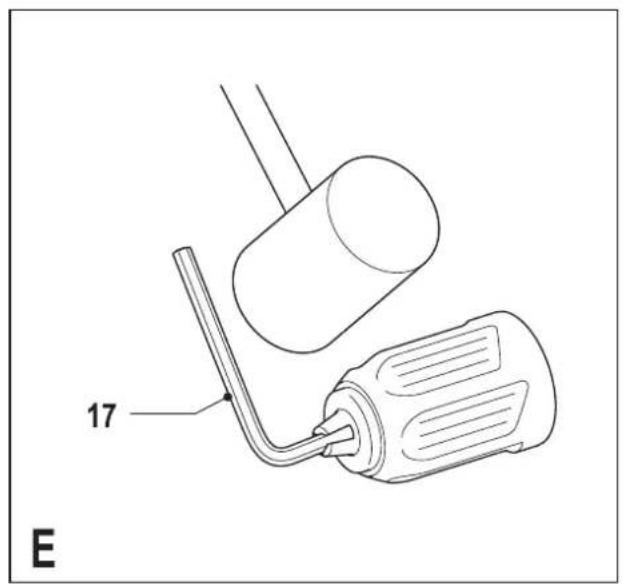

Sejmutí a nasazení sklíčidla (obr. E)

• Co nejvíce rozevřete čelisti sklíčidla.
• Odšroubujte ve směru hodinových ručiček pomocí šroubováku přídržný šroub sklíčidla umístěný uvnitř.
• Do sklíčidla upněte imbusový klíč (17) a udeřte do něj kladivem tak, jak je znázorněno na obrázku.
• Imbusový klíč vyjměte.
• Otáčením proti směru hodinových ručiček sklíčidlo vyšroubujte.
• Sklíčidlo nasadíte zpět tak, že jej našroubujete na hřídel a zajistíte přídržným šroubem.

Použití

Varování! Nechejte nářadí pracovat vlastním tempem. Zamezte přetěžování nářadí.

Varování! Před vrtáním do zdí, podlah nebo stropů zjistěte polohu elektrických vedení a vodovodních, plynových nebo jiných potrubí.

Volba směru otáčení

Pro vrtání a utahování šroubů použijte chod vpřed (po směru hodinových ručiček). Při povolování šroubů a uvolňování zaseknutého vrtáku použijte zpětný chod (proti směru hodinových ručiček).

• Přesunutím přepínače chodu vpřed/vzad (7) dopředu zvolíte směr chodu vpřed.
• Přesunutím přepínače chodu vpřed/vzad (7) dozadu zvolte směr chodu vzad.

Varování! Nikdy neměňte směr otáčení za chodu motoru.

Volba provozního režimu

• Pro vrtání do zdiva přepněte volič režimu vrtání (6) do polohy T.
• Pro vrtání do ostatních materiálů a pro šroubování nastavte volič režimů (6) do polohy 1.

Nastavení hloubky vrtání (obr. A)

• Uvolněte otočením držadla proti směru hodinových ručiček boční rukojeť (10).
• Hloubkový doraz (4) nastavte do požadované polohy. Maximální hloubka vrtání odpovídá vzdálenosti mezi špičkou vrtáku a předním koncem hloubkového dorazu.
• Utáhněte boční rukojeť ve směru otáčení hodinových ručiček.

Zapnutí a vypnutí

• Nářadí zapnete stiskem spínače s regulaci otáček (1). Otáčky nářadí závisí na intenzitě stisknutí tohoto spínače. Obecně používejte nižší otáčky pro větší průměry vrtáků a vyšší otáčky pro menší průměry.
• Plynulý chod zvolíte stisknutím zajišťovacího tlačítka (2) a uvolněním vypínače s regulací otáček. Tato funkce je k dispozici pouze při plných otáčkách. Tato možnost nepracuje ve zpětném chodu.
• Nářadí vypneme tak, že uvolníme stisk hlavního spínače s regulací otáček. Chcete-li vypnout nářadí, které pracuje v režimu nepřetržitého chodu, stiskněte znovu spínač s regulací otáček a uvolněte jej.

Příslušenství

Výkon vašeho nářadí závisí na použitém příslušenství. Příslušenství Black & Decker a Piranha dosahují vysokých kvalit a zvyšují výkon Vašeho nářadí. Použitím tohoto příslušenství u vašeho nářadí dosáhnete toho nejlepšího výsledku.

Údržba

Vaše nářadí bylo navrženo tak, aby mělo dlouhou provozní životnost a minimální nároky na údržbu. Předpokladem dlouhodobé bezproblémové funkce nářadí je jeho pravidelné čištění a péče.

Varování! Před prováděním jakékoliv údržby nářadí vypněte a odpojte napájecí kabel od sítě.

• Pomocí měkkého kartáče nebo suchého hadříku pravidelně čistěte větrací drážky na nářadí.
• Pomocí vlhkého hadříku pravidelně čistěte kryt motoru. Nepoužívejte žádné brusné nebo rozpouštěcí čisticí prostředky.

Ochrana životního prostředí

Tříděný odpad. Toto nářadí nesmí být vyhozeno do běžného domovního odpadu.

Až přijde den, kdy váš výrobek Black & Decker již nebudete potřebovat nebo uplyne doba jeho životnosti, nelikvidujte jej spolu s domovním odpadem. Zajistěte likvidaci tohoto výrobku ve tříděném odpadu.

Tříděný odpad umožňuje recyklaci a opětovné využití použitých výrobků a obalových materiálů. Opětovné použití recyklovaných materiálů pomáhá chránit životní prostředí před znečištěním a snižuje spotřebu surovin.

Místní sběrny odpadů, recyklační stanice nebo prodejny Vám poskytnou informace o správné likvidaci elektro odpadů z domácnosti.

Black & Decker poskytuje službu odběru a recyklace výrobků Black & Decker po uplynutí doby jejich technické životnosti. V rámci této výhodné služby dodejte Vaše nepotřebné nářadí kterékoliv autorizované servisní pobočce Black & Decker, kde bude na naše náklady shromážděno.

Místo vaší nejbližší autorizované servisní pobočky Black & Decker se dozvíte na příslušné adrese uvedené na zadní straně této příručky. Přehled autorizovaných servisních zástupců Black & Decker a rovněž další informace můžete nalézt také na internetové adrese:

www.2helpU.com

Technické údaje

	KR550		KR600
Napájecí napětí V		AC	230	230
Příkon		W
Otáčky naprázdno min		-1	0 - 2800	0 - 3000
Maximální průměr vrtání
Ocel/beton	mm	13		13
Dřevo	mm	25	25

	KR650		KR700
Napájecí napětí V		AC	230	230
Příkon		W
Otáčky naprázdno min		-1	0 - 3000	0 - 3000
Maximální průměr vrtání
Ocel/beton	mm	13		13
Dřevo	mm	25	25

ES Prohlášení o shodě

KR550/KR600/KR650/KR700

Společnost Black & Decker prohlašuje, že tento výrobek odpovídá následujícím normám: 98/37/EC, EN 60745

Hladina akustického tlaku podle normy EN 60745:

Akustický tlak ( L_pA )	94 dB(A)
odchylka (K)	3 dB(A)
Akustický výkon ( L_WA )	105 dB(A)
odchylka (K)	3 dB(A)

Celková úroveň vibrací (prostorový vektorový součet) podle normy EN 60745:

Vrtání do betonu s přiklepem ( a_h, ID )	30,8 m/s2
odchylka (K)	2,2 m/s2
Vrtání do kovu ( a_h, D )	6,0 m/s2
odchylka (K)	1,5 m/s2

Kevin Hewitt Ředitel spotřebitelské techniky

Spennymoor, County Durham DL16 6JG, Velká Británie 1-7-2007

Politika služby zákazníkům

Spokojenost zákazníka s výrobkem a servisem je náš nejvyšší cíl.

Kdykoli budete potřebovat radu či pomoc, obraťte se s důvěrou na nejbližší servis Black & Decker, kde Vám vyškolený personál poskytne naše služby na nejvyšší úrovni.

Záruka Black & Decker 2 roky

Blahopřejeme Vám ke koupi tohoto kvalitního výrobku Black & Decker.

Náš závazek ke kvalitě v sobě samozřejmě zahrnuje také naše služby zákazníkům.

Proto nabízíme záruční lhůtu daleko přesahující minimální požadavky vyplývající ze zákona.

Kvalita tohoto přístroje nám umožňuje nabídnout Vám záruční lhůtu po dobu 24 měsíců.

Objeví-li se jakékoliv materiálové nebo výrobní vady v průběhu 24 měsíců záruční lhůty, garantujeme jejich bezplatné odstranění případně, dle našeho uvážení, bezplatnou výměnu přístroje za následujících podmínek:

- Přístroj bude dopraven (spolu s originálním záručním listem Black & Decker a s dokladem o nákupu) do jednoho z pověřených servisních středisek Black & Decker, která jsou autorizována k provádění záručních oprav.

• Přístroj byl používán pouze s originálním příslušenstvím či přídavnými zařízeními a příslušenstvím BBW či Piranha, které je výslovně doporučeno jako vhodné k používání spolu s přístroji Black & Decker.
• Přístroj byl používán a udržován v souladu s návodem k obsluze.
• Přístroj nevykazuje žádné příčiny poškození způsobené opotřebením.
• Motor přístroje nebyl přetěžován a nejsou patrné žádné známky poškození vnějšími vlivy.

- Do přístroje nebylo zasahováno nepovolanou osobou. Osoby povolané tvoří personál pověřených servisních středisek Black & Decker, která jsou autorizována k provádění záručních oprav.

Navíc servis Black & Decker poskytuje na veškeré provedené opravy a vyměněné náhradní díly další servisní záruční lhůtu 6 měsíců.

Záruka se nevztahuje na spotřební příslušenství (vrtáky, šroubovací nástavce, pilové kotouče, hoblovací nože, brusné kotouče, pilové listy, brusný papír a pod.).

Black & Decker nabízí rozsáhlou síť autorizovaných servisních opraven a sběrných středisek, jejichž seznam naleznete na záručním listu.
